机械设计制造及其自动化专业英语翻译超级大全
Unit 1 MetalsUnit 2 Selection of Construction Materials淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。
即钢淬火时得到淬硬层深度大小的能力，它表示钢接受淬火的能力。
钢材淬透性好与差，常用淬硬层深度来表示。
淬硬层深度越大，则钢的淬透性越好。
钢的淬透性是钢材本身所固有的属性，它只取决于其本身的内部因素，而与外部因素无关。
钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。
淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的淬火剂，以减少变形和开裂。
淬透性主要取决于其临界冷却速度的大小，而临界冷却速度则主要取决于过冷奥氏体的稳定性，影响奥氏体的稳定性主要是：1.化学成分的影响碳的影响是主要的，当C％小于1.2％时，随着奥氏体中碳浓度的提高，显著降低临界冷却速度，C曲线右移，钢的淬透性增大；当C％大于时，钢的冷却速度反而升高，C曲线左移，淬透性下降。
其次是合金元素的影响，除钴外，绝大多数合金元素溶入奥氏体后，均使C曲线右移，降低临界冷却速度，从而提高钢的淬透性。
2.奥氏体晶粒大小的影响奥氏体的实际晶粒度对钢的淬透性有较大的影响，粗大的奥氏体晶粒能使C曲线右移，降低了钢的临界冷却速度。
但晶粒粗大将增大钢的变形、开裂倾向和降低韧性。
3.奥氏体均匀程度的影响在相同冷度条件下，奥氏体成分越均匀，珠光体的形核率就越低，转变的孕育期增长，C曲线右移，临界冷却速度减慢，钢的淬透性越高。
4.钢的原始组织的影响钢的原始组织的粗细和分布对奥氏体的成分将有重大影响。
5.部分元素，例如Mn，Si等元素对提高淬透性能起到一定作用，但同时也会对钢材带来其他不利的影响。
可锻性(forgeability)金属具有热塑性，在加热状态(各种金属要求温度不同)，可以进行压力加工，称为具有可锻性。
可锻性：指金属材料在压力加工时，能改变形状而不产生裂纹的性能。
它包括在热态或冷态下能够进行锤锻，轧制，拉伸，挤压等加工。
可锻性的好坏主要与金属材料的化学成分有关[讨论] 元素在钢中的形成物对可锻性的影响1C 与Fe形成渗碳体Fe3C，与其它合金元素形成合金渗碳体(FeM)3C或合金碳化物。
所有碳化物都有硬度高、塑性低、熔点高的特点，但渗碳体型碳化物在加热到锻造温度时经适当保温可大部分或全部溶入固溶体中，而合金碳化物较难溶入固溶体中，对钢的可锻性影响最大。
一般高合金工具钢含碳高，故具有变形抗力大，塑性差，碳化物不易被粉碎等特点。
2Mn 在钢中形成MnS以代替FeS。
因MnS熔点高（1620℃），且呈断续分布，不像FeS 熔点988℃，呈网状分布在晶界，所以可减少热脆。
锰对钢的过热性（粗晶）很敏感，钢锭加热温度过高，易生粗晶，使锻造困难。
锰对珠光体钢的可锻性影响较小，奥氏体锰钢临界点将降低。
3 Ni 炼钢时有Ni极易吸收氢形成大量气泡，锻造时引起开裂。
Ni与Mn的作用相反，它促使硫化物成网状分布于晶界，使锻造时开裂，所以不宜在含硫的炉气中加热。
珠光体Ni钢在锻造时易形成片状破裂和带状组织。
为了消除这种组织可采用镦粗和拔长交错进行，或在1000～1100℃下长时期扩散退火。
4 Cr 铬在钢中形成较稳定的碳化物，提高碳化物在钢中的溶解温度，减慢溶解速度。
铬能促进使铸锭生成大晶粒，冷却时沿晶界形成内裂。
高铬钢在空气中冷却即能淬火，常在表面生裂，所以不易锻造。
5 V 与碳形成稳定碳化物V能使钢生成细晶组织，阻止过热，适当加入对锻性有利。
6 Mo 钼的熔点高，能降低钢的过热倾向它和Ni一样，使硫化物以网状分布在晶界。
含有0.7%C，2～5%Mo的钼钢，锻造时无特殊困难。
这些钢在空冷时间淬火，要防止冷裂。
Mo提高钢的热强性，提高变形抗力。
7 W 与碳形成稳定的碳化物提高钢的热强性，增大变形抗力8 Cu 铜在钢中可溶于铁素体中，也可沿晶界析出游离铜铜中含0.15%Cu时，加热不当，表面易生裂纹，高温轧制时易产生热脆9 B 硼能细化晶粒，能溶解在γ和α固溶体中，与Fe化合成Fe2B钢中含B＞0.007%时，锻造易裂10 S 在钢中形成硫化物或共晶体，如FeS、Fe的熔点为985℃，且成网状布于晶界显著降低可锻性（红脆）11 P 促成偏析，使晶粒粗大，容易引起锻件表面龟裂降低可锻性Unit 3 Mechanical Properties of MaterialsUnit5 Design of machine and machine elements机器和机器零件的设计Machine design机器设计Machine design is the art of planning or devising new or improved machines to accomplish specific purposes. In general, a machine will consist of a combination of several different mechanical elements properly designed and arranged to work together, as a whole. During the initial planning of a machine, fundamental decisions must be made concerning loading, type of kinematic elements to be used, and correct utilization of the properties of engineering materials. Economic considerations are usually of prime importance when the design of new machinery isundertaken. In general, the lowest over-all costs are designed. Consideration should be given not only to the cost of design, manufacture the necessary safety features and be of pleasing external appearance. The objective is to produce a machine which is not only sufficiently rugged to function properly for a reasonable life, but is at the same time cheap enough to be economically feasible.机器设计为了特定的目的而发明或改进机器的一种艺术。
一般来讲，机器时有多种不同的合理设计并有序装配在一起的部件构成的，在最初的机器设计阶段，必须基本明确负载、元件的运动情况、工程材料的合理使用性能。
负责新机器的设计最初的最重要的是经济性考虑。
一般来说，选择总成本最低的设计方案，不仅要考虑设计、制造、销售、安装的成本。
还要考虑服务的费用，机械要保证必要的安全性能和美观的外形。
制造机器的目标不仅要追求保证只用功能的合理寿命，还要保证足够便宜以同时保证其经济的可行性。
The engineer in charge of the design of a machine should not only have adequate technical training, but must be a man of sound judgment and wide experience, qualities which are usually acquired only after considerable time has been spent in actual professional work.负责设计机器的工程师，不仅要经过专业的培训，而且必须是一个准确判断而又有丰富经验的人，具有一种有足够时间从事专门的实际工作的素质。
Design of machine elements机器零件的设计The principles of design are, of course, universal. The same theory or equations may be applied to a very small part, as in an instrument, or, to a larger but similar part used in a piece of heavy equipment. In no ease, however, should mathematical calculations be looked upon as absolute and final. They are all subject to the accuracy of the various assumptions, which must necessarily be made in engineering work. Sometimes only a portion of the total number of parts in a machine are designed on the basis of analytic calculations. The form and size of the remaining parts are designed on the basis of analytic calculations. On the other hand, if the machine is very expensive, or if weight is a factor, as in airplanes, design computations may then be made for almost all the parts.相同的理论或方程可应用在一个一起的非常小的零件上，也可用在一个复杂的设备的大型相似件上，既然如此，毫无疑问，数学计算是绝对的和最终的。
他们都符合不同的设想，这必须由工程量决定。
有时，一台机器的零件全部计算仅仅是设计的一部分。
零件的结构和尺寸通常根据实际考虑。
另一方面，如果机器和昂贵，或者质量很重要，例如飞机，那麽每一个零件都要设计计算。
机械设计制造及其自动化专业英语翻译
Unit 1 MetalsUnit 2 Selection of Construction Materials淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。
即钢淬火时得到淬硬层深度大小的能力，它表示钢接受淬火的能力。
钢材淬透性好与差，常用淬硬层深度来表示。
淬硬层深度越大，则钢的淬透性越好。
钢的淬透性是钢材本身所固有的属性，它只取决于其本身的内部因素，而与外部因素无关。
钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。
淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的淬火剂，以减少变形和开裂。
淬透性主要取决于其临界冷却速度的大小，而临界冷却速度则主要取决于过冷奥氏体的稳定性，影响奥氏体的稳定性主要是：1.化学成分的影响碳的影响是主要的，当C％小于1.2％时，随着奥氏体中碳浓度的提高，显著降低临界冷却速度，C曲线右移，钢的淬透性增大；当C％大于时，钢的冷却速度反而升高，C曲线左移，淬透性下降。
其次是合金元素的影响，除钴外，绝大多数合金元素溶入奥氏体后，均使C曲线右移，降低临界冷却速度，从而提高钢的淬透性。
2.奥氏体晶粒大小的影响奥氏体的实际晶粒度对钢的淬透性有较大的影响，粗大的奥氏体晶粒能使C曲线右移，降低了钢的临界冷却速度。
但晶粒粗大将增大钢的变形、开裂倾向和降低韧性。
3.奥氏体均匀程度的影响在相同冷度条件下，奥氏体成分越均匀，珠光体的形核率就越低，转变的孕育期增长，C曲线右移，临界冷却速度减慢，钢的淬透性越高。
4.钢的原始组织的影响钢的原始组织的粗细和分布对奥氏体的成分将有重大影响。
5.部分元素，例如Mn，Si等元素对提高淬透性能起到一定作用，但同时也会对钢材带来其他不利的影响。
可锻性(forgeability)金属具有热塑性，在加热状态(各种金属要求温度不同)，可以进行压力加工，称为具有可锻性。
可锻性：指金属材料在压力加工时，能改变形状而不产生裂纹的性能。
机械设计制造及其自动化专业英语翻译超级大全
Unit 1 Metals金属Unit 2 Selection of Construction Materials工程材料的选择淬透性：指在规定条件下，决定钢材淬硬深度和分布的特性。
即钢淬火时得到淬硬层深度大小的能力，它表示钢接受淬火的能力。
钢材淬透性好与差，常用淬硬层深度来表示。
淬硬层深度越大，则钢的淬透性越好。
钢的淬透性是钢材本身所固有的属性，它只取决于其本身的内部因素，而与外部因素无关。
钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。
淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的，以减少变形和开裂。
淬透性主要取决于其临界冷却速度的大小，而临界冷却速度则主要取决于过冷奥氏体的稳定性，影响奥氏体的稳定性主要是：1.化学成分的影响碳的影响是主要的，当C％小于％时，随着奥氏体中碳浓度的提高，显着降低临界冷却速度，C曲线右移，钢的淬透性增大；当C％大于时，钢的冷却速度反而升高，C曲线左移，淬透性下降。
其次是合金元素的影响，除钴外，绝大多数合金元素溶入奥氏体后，均使C曲线右移，降低临界冷却速度，从而提高钢的淬透性。
2.奥氏体晶粒大小的影响奥氏体的实际晶粒度对钢的淬透性有较大的影响，粗大的奥氏体晶粒能使C曲线右移，降低了钢的临界冷却速度。
但晶粒粗大将增大钢的变形、开裂倾向和降低韧性。
3.奥氏体均匀程度的影响在相同冷度条件下，奥氏体成分越均匀，珠光体的形核率就越低，转变的孕育期增长，C曲线右移，临界冷却速度减慢，钢的淬透性越高。
4.钢的原始组织的影响钢的原始组织的粗细和分布对奥氏体的成分将有重大影响。
5.部分元素，例如Mn，Si等元素对提高淬透性能起到一定作用，但同时也会对钢材带来其他不利的影响。
可锻性(forgeability)金属具有热塑性，在加热状态(各种金属要求温度不同)，可以进行压力加工，称为具有可锻性。
可锻性：指金属材料在压力加工时，能改变形状而不产生裂纹的性能。
机械设计制造和自动化专业英语翻译超级大全
Unit 1 Metals金属Unit 2 Selection of Construction Materials工程材料的选择淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。
即钢淬火时得到淬硬层深度大小的能力，它表示钢接受淬火的能力。
钢材淬透性好与差，常用淬硬层深度来表示。
淬硬层深度越大，则钢的淬透性越好。
钢的淬透性是钢材本身所固有的属性，它只取决于其本身的内部因素，而与外部因素无关。
钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。
淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的淬火剂，以减少变形和开裂。
淬透性主要取决于其临界冷却速度的大小，而临界冷却速度则主要取决于过冷奥氏体的稳定性，影响奥氏体的稳定性主要是：1.化学成分的影响碳的影响是主要的，当C％小于1.2％时，随着奥氏体中碳浓度的提高，显著降低临界冷却速度，C曲线右移，钢的淬透性增大；当C％大于时，钢的冷却速度反而升高，C曲线左移，淬透性下降。
其次是合金元素的影响，除钴外，绝大多数合金元素溶入奥氏体后，均使C曲线右移，降低临界冷却速度，从而提高钢的淬透性。
2.奥氏体晶粒大小的影响奥氏体的实际晶粒度对钢的淬透性有较大的影响，粗大的奥氏体晶粒能使C曲线右移，降低了钢的临界冷却速度。
但晶粒粗大将增大钢的变形、开裂倾向和降低韧性。
3.奥氏体均匀程度的影响在相同冷度条件下，奥氏体成分越均匀，珠光体的形核率就越低，转变的孕育期增长，C曲线右移，临界冷却速度减慢，钢的淬透性越高。
4.钢的原始组织的影响钢的原始组织的粗细和分布对奥氏体的成分将有重大影响。
5.部分元素，例如Mn，Si等元素对提高淬透性能起到一定作用，但同时也会对钢材带来其他不利的影响。
可锻性(forgeability)金属具有热塑性，在加热状态(各种金属要求温度不同)，可以进行压力加工，称为具有可锻性。
机械设计制造及其自动化专业英语翻译超级大全
Unit 1 MetalsUnit 2 Selection of Construction Materials淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。
即钢淬火时得到淬硬层深度大小的能力，它表示钢接受淬火的能力。
钢材淬透性好与差，常用淬硬层深度来表示。
淬硬层深度越大，则钢的淬透性越好。
钢的淬透性是钢材本身所固有的属性，它只取决于其本身的内部因素，而与外部因素无关。
钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。
淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的淬火剂，以减少变形和开裂。
淬透性主要取决于其临界冷却速度的大小，而临界冷却速度则主要取决于过冷奥氏体的稳定性，影响奥氏体的稳定性主要是：1.化学成分的影响碳的影响是主要的，当C％小于1.2％时，随着奥氏体中碳浓度的提高，显著降低临界冷却速度，C曲线右移，钢的淬透性增大；当C％大于时，钢的冷却速度反而升高，C曲线左移，淬透性下降。
其次是合金元素的影响，除钴外，绝大多数合金元素溶入奥氏体后，均使C曲线右移，降低临界冷却速度，从而提高钢的淬透性。
2.奥氏体晶粒大小的影响奥氏体的实际晶粒度对钢的淬透性有较大的影响，粗大的奥氏体晶粒能使C曲线右移，降低了钢的临界冷却速度。
但晶粒粗大将增大钢的变形、开裂倾向和降低韧性。
3.奥氏体均匀程度的影响在相同冷度条件下，奥氏体成分越均匀，珠光体的形核率就越低，转变的孕育期增长，C曲线右移，临界冷却速度减慢，钢的淬透性越高。
4.钢的原始组织的影响钢的原始组织的粗细和分布对奥氏体的成分将有重大影响。
5.部分元素，例如Mn，Si等元素对提高淬透性能起到一定作用，但同时也会对钢材带来其他不利的影响。
可锻性(forgeability)金属具有热塑性，在加热状态(各种金属要求温度不同)，可以进行压力加工，称为具有可锻性。
可锻性：指金属材料在压力加工时，能改变形状而不产生裂纹的性能。
机械设计方案制造及其自动化专业英语翻译超级汇总

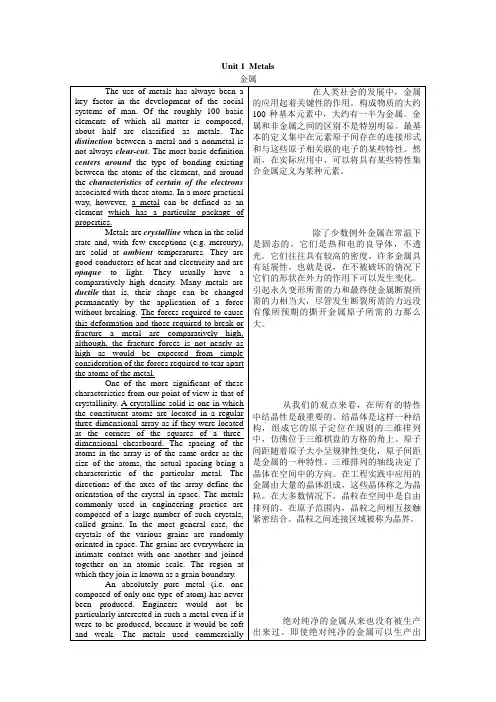

Unit 1 MetalsUnit 2 Selection of Construction Materials淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。
即钢淬火时得到淬硬层深度大小的能力，它表示钢接受淬火的能力。
钢材淬透性好与差，常用淬硬层深度来表示。
淬硬层深度越大，则钢的淬透性越好。
钢的淬透性是钢材本身所固有的属性，它只取决于其本身的内部因素，而与外部因素无关。
钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。
淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的淬火剂，以减少变形和开裂。
淬透性主要取决于其临界冷却速度的大小，而临界冷却速度则主要取决于过冷奥氏体的稳定性，影响奥氏体的稳定性主要是：1.化学成分的影响碳的影响是主要的，当C％小于1.2％时，随着奥氏体中碳浓度的提高，显著降低临界冷却速度，C曲线右移，钢的淬透性增大；当C％大于时，钢的冷却速度反而升高，C曲线左移，淬透性下降。
其次是合金元素的影响，除钴外，绝大多数合金元素溶入奥氏体后，均使C曲线右移，降低临界冷却速度，从而提高钢的淬透性。
2.奥氏体晶粒大小的影响奥氏体的实际晶粒度对钢的淬透性有较大的影响，粗大的奥氏体晶粒能使C曲线右移，降低了钢的临界冷却速度。
但晶粒粗大将增大钢的变形、开裂倾向和降低韧性。
3.奥氏体均匀程度的影响在相同冷度条件下，奥氏体成分越均匀，珠光体的形核率就越低，转变的孕育期增长，C曲线右移，临界冷却速度减慢，钢的淬透性越高。
4.钢的原始组织的影响钢的原始组织的粗细和分布对奥氏体的成分将有重大影响。
5.部分元素，例如Mn，Si等元素对提高淬透性能起到一定作用，但同时也会对钢材带来其他不利的影响。
可锻性(forgeability)金属具有热塑性，在加热状态(各种金属要求温度不同)，可以进行压力加工，称为具有可锻性。
可锻性：指金属材料在压力加工时，能改变形状而不产生裂纹的性能。
机械设计制造及其自动化专业英语翻译(最新整理1)
Unit 1 Metals金属Unit 2 Selection of Construction Materials工程材料的选择Unit 3 Mechanical Properties of MaterialsUnit5 Design of machine and machine elements机器和机器零件的设计Machine design机器设计1 Machine design is the art of planning or devising new or improved machines to accomplish specific purposes. In general, a machine will consist of a combination of several different mechanical elements properly designed and arranged to work together, as a whole. During theinitial planning of a machine, fundamental decisions must be made concerning loading, type of kinematic elements to be used, and correct utilization of the properties of engineering materials. Economic considerations are usually of prime importance when the design of new machinery is undertaken. In general, the lowest over-all costs are designed. Consideration should be given not only to the cost of design, manufacture the necessary safety features and be of pleasing external appearance. The objective is to produce a machine which is not only sufficiently rugged to function properly for a reasonable life, but is at the same time cheap enough to be economically feasible.机器设计为了特定的目的而发明或改进机器的一种艺术。
机械设计制造及其自动化专业英语翻译超级大全
Unit 1 Metals金属绝对纯净的金属从来也没有被生产出来过。
即使绝对纯净的金属可以生产出来，工程师们对它们也并不会特别感兴趣，因为它们很柔软、脆弱。
实际应用中的金属往往都包含着一定数量的一种或多种外来金属或非金属元素，这些外来元素可能是有害的也可能是有益的或者它们对某种特定的属性没有影响。
如果是有害the crystals of the various grains are ran domly orie nted in space. The gra ins are everywhere in in timate con tact with oneanother and joined together on an atomic scale. The region at which they join is known as a grain boun dary.An absolutely pure metal (i.e. one composed of only one type of atom) has never been produced. Engin eers would not be particularly in terested in such a metal even if it were to be produced, because it would be soft and weak. The metals used commercially in evitably con ta in small amounts of one or more foreig neleme nts, either metallic or nonmetallic. These foreig neleme nts may be detrimental , they may be 它们的重量占所有生产出来的金属重量的98%在结构应用（也就是说，可以承受载荷的结构）中居于其次位置的是铝、铜、镍和钛。
机械设计制造和自动化专业英语翻译

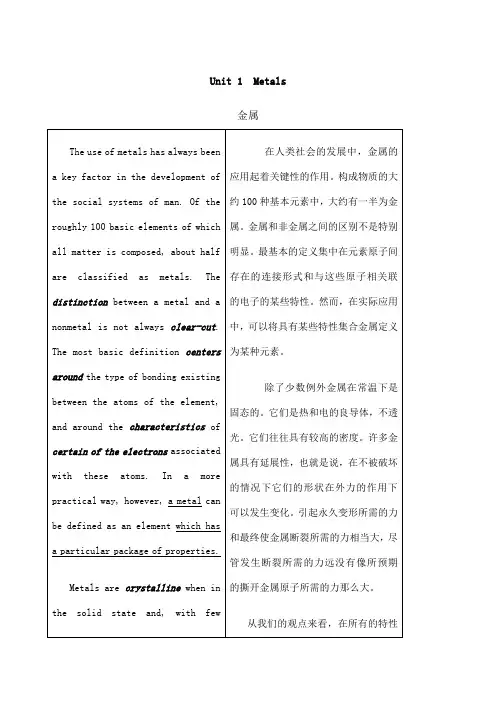

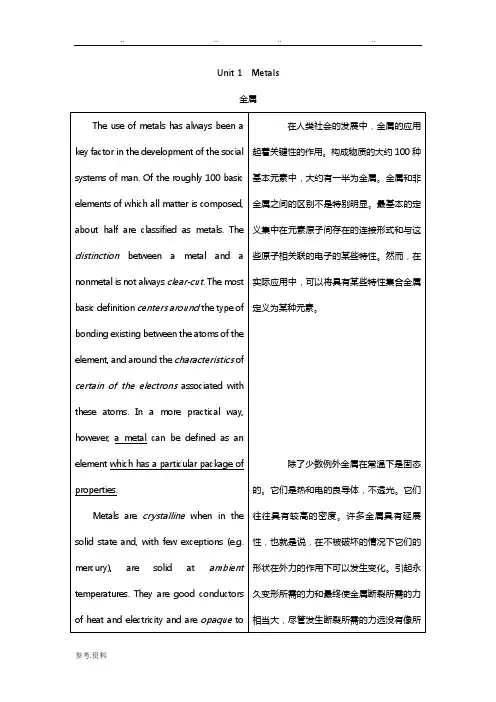

Unit 1 Metals金属The use of metals has always bee n a key factor in the development of the social systems of man. Of the roughly 100 basic eleme nts of which all matter is composed, about half are classified as metals. The distinction between a metal and a nonmetal is not always clear-cut . The most basic definition centers around the type of bondingexisti ng betwee n the atoms of theeleme nt, and around the characteristics of certai n of the electrons associated with these atoms.In a more practical way, however, a metal can be defined as an element which________ h as a_particular _____ package __ of properties.Metals are crystalline when in the solid state and, with few excepti ons (e.g. mercury), are solid at ambie nt temperatures. They are goodcon ductors of heat and electricity and are opaque to light. They usually have a comparatively high den sity. Many metals are ductile -that is, their shape can be changed permanently by the applicati on of a force without break ing.在人类社会的发展中，金属的应用起着关键性的作用。
机械设计制造及其自动化专业英语翻译

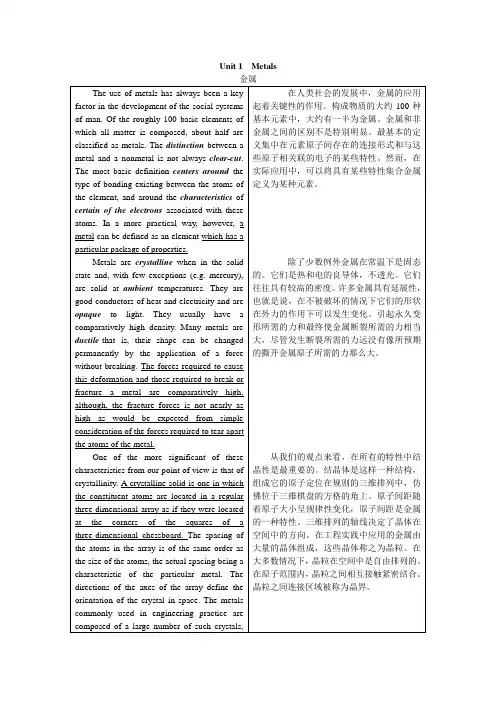

机械设计制造及其自动化专业英语翻译Unit 1 Metals金属certain of the electrons associated with these atoms. In a more practical way, however, a metal can be defined as an element which has a particular package of properties. Metals are crystalline when in the solid state and, with few exceptions (e.g. mercury), are solid at ambient temperatures. They are good conductors of heat and 它们是热和电的良导体，不透光。
它们往往具有较高的密度。
许多金属具有延展性，也就是说，在不被破坏的情况下它们的形状在外力的作用下可以发生变化。
引起永久变形所需的力和最终使金属断裂所需的力相当大，尽管发生断裂所需的力远没有像所预期的撕开金属原子所需的力那么大。
shape can be changed permanently by the application of a force without breaking. The forces required to cause this deformation and those required to break or fracture a metal are comparatively high, although, the fracture forces is not nearly as high as would be expected from simple consideration of the forces required to tear 是最重要的。
机械设计制造和自动化专业英语翻译超级大全
Unit 1 Metals金属Unit 2 Selection of Construction Materials工程材料的选择淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。
即钢淬火时得到淬硬层深度大小的能力，它表示钢接受淬火的能力。
钢材淬透性好与差，常用淬硬层深度来表示。
淬硬层深度越大，则钢的淬透性越好。
钢的淬透性是钢材本身所固有的属性，它只取决于其本身的内部因素，而与外部因素无关。
钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。
淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的淬火剂，以减少变形和开裂。
淬透性主要取决于其临界冷却速度的大小，而临界冷却速度则主要取决于过冷奥氏体的稳定性，影响奥氏体的稳定性主要是：1.化学成分的影响碳的影响是主要的，当C％小于1.2％时，随着奥氏体中碳浓度的提高，显著降低临界冷却速度，C曲线右移，钢的淬透性增大；当C％大于时，钢的冷却速度反而升高，C曲线左移，淬透性下降。
其次是合金元素的影响，除钴外，绝大多数合金元素溶入奥氏体后，均使C曲线右移，降低临界冷却速度，从而提高钢的淬透性。
2.奥氏体晶粒大小的影响奥氏体的实际晶粒度对钢的淬透性有较大的影响，粗大的奥氏体晶粒能使C曲线右移，降低了钢的临界冷却速度。
但晶粒粗大将增大钢的变形、开裂倾向和降低韧性。
3.奥氏体均匀程度的影响在相同冷度条件下，奥氏体成分越均匀，珠光体的形核率就越低，转变的孕育期增长，C曲线右移，临界冷却速度减慢，钢的淬透性越高。
4.钢的原始组织的影响钢的原始组织的粗细和分布对奥氏体的成分将有重大影响。
5.部分元素，例如Mn，Si等元素对提高淬透性能起到一定作用，但同时也会对钢材带来其他不利的影响。
可锻性(forgeability)金属具有热塑性，在加热状态(各种金属要求温度不同)，可以进行压力加工，称为具有可锻性。
