Activiti工作流数据库表结构
activiti的28张表结构
activiti的28张表结构Activiti是一个基于Java的工作流引擎，用于业务流程管理和自动化。
它提供了一套完整的工作流解决方案，包括流程定义、流程实例、任务和用户等管理功能。
以下是Activiti的28张表结构：1. ACT_GE_BYTEARRAY：保存流程引擎相关的资源，如bpmn、png等文件。
2. ACT_GE_PROPERTY：属性表，保存一些基本属性，为k-v格式。
3. ACT_RE_DEPLOYMENT：保存流程部署相关的信息。
4. ACT_RE_MODEL：保存模型相关的信息。
5. ACT_RE_PROCDEF：保存流程定义的相关信息。
6. ACT_RU_EXECUTION：保存流程实例的相关信息。
7. ACT_RU_JOB：保存定时任务的相关信息。
8. ACT_RU_TASK：保存任务的相关信息。
9. ACT_RU_VARIABLE：保存变量相关的信息。
10. ACT_ID_GROUP：保存用户组的信息。
11. ACT_ID_MEMBERSHIP：保存用户与用户组之间的关系。
12. ACT_ID_USER：保存用户的信息。
13. ACT_HI_ATTACHMENT：保存附件的相关信息。
14. ACT_HI_COMMENT：保存评论的相关信息。
15. ACT_HI_DETAIL：保存详细日志的相关信息。
16. ACT_HI_IDENTITYLINK：保存人员与任务之间的关系。
17. ACT_HI_PROCINST：保存流程实例的相关信息。
18. ACT_HI_TASKINST：保存任务实例的相关信息。
19. ACT_HI_VARINST：保存变量实例的相关信息。
20. ACT_IDX_BYTEARRAY：保存索引字节数组的信息。
21. ACT_IDX_DEPLOYMENT：保存索引部署的信息。
22. ACT_IDX_EXECUTION：保存索引执行的信息。
23. ACT_IDX_PROCDEF：保存索引流程定义的信息。
act_hi_actinst表结构
act_hi_actinst表结构act_hi_actinst表是Activiti引擎中的历史流程活动实例表，用于记录流程实例的所有活动信息。
下面将详细介绍该表的结构以及各字段的含义。
act_hi_actinst表的结构如下：1.ID：主键id，是该表的唯一标识符。
2.PROC_DEF_ID：流程定义id，指明了该活动节点所属的流程定义。
3.PROC_INST_ID：流程实例id，指明了该活动节点所属的流程实例。
4.EXECUTION_ID：执行实例id，指明了该活动节点所属的执行实例。
5.ACT_ID：定义的活动节点id，指明了该活动节点在流程图中的标识。
6.TASK_ID：任务节点id，指明了该活动节点所关联的任务节点。
7.CALL_PROC_INST_ID：调用流程实例id，指明了该活动节点所调用的外部流程实例。
8.ACT_NAME：活动名称，指明了该活动节点在流程图中的显示名称。
9.ACT_TYPE：活动节点类型，指明了该活动节点的类型，如userTask、serviceTask等。
10.ASSIGNEE：任务执行人，指明了该活动节点的任务执行人。
11.START_TIME：活动开始时间，指明了该活动节点的开始时间。
12.END_TIME：活动结束时间，指明了该活动节点的结束时间。
13.DURATION：活动持续时间，指明了该活动节点的持续时间，以毫秒为单位。
14.DELETE_REASON：删除原因，指明了该活动节点被删除的原因。
15.TENANT_ID：租户id，指明了该活动节点所属的租户。
act_hi_actinst表记录了流程实例的所有活动信息，可以用于审计、监控、统计等用途。
通过该表可以了解流程实例的流转过程、活动节点的执行情况以及任务节点的处理人等信息，对于工作流程的监控和问题排查具有重要意义。
activity工作流表结构分析
activity工作流表结构分析activity工作流表结构分析版权声明：本文为博主原创文章，未经博主允许不得转载。
1、结构设计1.1、逻辑结构设计Activiti使用到的表都是ACT_开头的。
ACT_RE_*:’RE’表示repository(存储)，RepositoryService接口所操作的表。
带此前缀的表包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。
ACT_RU_*:‘RU’表示runtime，运行时表-RuntimeService。
这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。
Activiti只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。
这就保证了这些运行时的表小且快。
ACT_ID_*:’ID’表示identity (组织机构)，IdentityService接口所操作的表。
用户记录，流程中使用到的用户和组。
这些表包含标识的信息，如用户，用户组，等等。
ACT_HI_*:’HI’表示history，历史数据表，HistoryService。
就是这些表包含着流程执行的历史相关数据，如结束的流程实例，变量，任务，等等ACT_GE_*:全局通用数据及设置(general)，各种情况都使用的数据。
1.2、所有表的含义序号表名说明1 act_ge_bytearray二进制数据表2 act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录，3 act_hi_actinst历史节点表4 act_hi_attachment历史附件表5 act_hi_comment历史意见表6 act_hi_identitylink历史流程人员表7 act_hi_detail历史详情表，提供历史变量的查询8 act_hi_procinst历史流程实例表9 act_hi_taskinst历史任务实例表10act_hi_varinst历史变量表11act_id_group用户组信息表12act_id_info用户扩展信息表13act_id_membership用户与用户组对应信息表14act_id_user用户信息表15. act_re_deployment部署信息表16. act_re_model流程设计模型部署表17act_re_procdef流程定义数据表18act_ru_event_subscr throwEvent、catchEvent时间监听信息表19act_ru_execution运行时流程执行实例表20act_ru_identitylink运行时流程人员表，主要存储任务节点与参与者的相关信息21act_ru_job运行时定时任务数据表22act_ru_task运行时任务节点表23act_ru_variable运行时流程变量数据表2、表以及索引信息2.1 二进制数据表（act_ge_bytearray）2.1.1 简要描述 保存流程定义图片和xml、Serializable(序列化)的变量,即保存所有二进制数据，特别注意类路径部署时候，不要把svn等隐藏文件或者其他与流程无关的文件也一起部署到该表中，会造成一些错误（可能导致流程定义无法删除）。
activiti表结构
1、结构设计1.1、逻辑结构设计Activiti使用到的表都是ACT_开头的。
ACT_RE_*:’RE’表示repository(存储)，RepositoryService接口所操作的表。
带此前缀的表包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。
ACT_RU_*:‘RU’表示runtime，运行时表-RuntimeService。
这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。
Activiti只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。
这就保证了这些运行时的表小且快。
ACT_ID_*:’ID’表示identity (组织机构)，IdentityService接口所操作的表。
用户记录，流程中使用到的用户和组。
这些表包含标识的信息，如用户，用户组，等等。
ACT_HI_*:’HI’表示history，历史数据表，HistoryService。
就是这些表包含着流程执行的历史相关数据，如结束的流程实例，变量，任务，等等ACT_GE_*:全局通用数据及设置(general)，各种情况都使用的数据。
6 act_hi_identitylink历史流程人员表7 act_hi_detail历史详情表，提供历史变量的查询8 act_hi_procinst历史流程实例表9 act_hi_taskinst历史任务实例表10 act_hi_varinst历史变量表11 act_id_group用户组信息表12 act_id_info用户扩展信息表13 act_id_membership用户与用户组对应信息表14 act_id_user用户信息表15. act_re_deployment部署信息表16. act_re_model流程设计模型部署表17 act_re_procdef流程定义数据表18 act_ru_event_subscrthrowEvent、catchEvent时间监听信息表19 act_ru_execution运行时流程执行实例表20 act_ru_identitylink运行时流程人员表，主要存储任务节点与参与者的相关信息21 act_ru_job运行时定时任务数据表22 act_ru_task运行时任务节点表23 act_ru_variable运行时流程变量数据表2、表以及索引信息2.1 二进制数据表（act_ge_bytearray）2.1.1 简要描述保存流程定义图片和xml、Serializable(序列化)的变量,即保存所有二进制数据，特别注意类路径部署时候，不要把svn等隐藏文件或者其他与流程无关的文件也一起部署到该表中，会造成一些错误（可能导致流程定义无法删除）。
activiti数据库表结构全貌解析
activiti数据库表结构全貌解析下⾯本⼈介绍⼀些activiti这款开源流程设计引擎的数据库表结构，⾸先阐述：我们刚开始接触或者使⽤⼀个新的东西（技术）时我们⾸先多问⼀下⾃⼰⼏个为什么？为什么activiti在⼯作流程领域这么流⾏呢？仅仅是因为开源么？实现如此强⼤的流程引擎，activiti底层设计是如何进⾏的？activiti中依赖哪些技术等？这些可能应该是那些刚接触这个开源流程引擎产品的⼈应该有的疑问。
我们在⽤开源产品的都是其实应该多问⾃⼰为什么？这样才能有所进步，不是么？兴许你⼀时兴起，“起笔”就把⼀款属于你⾃⼰的开源作品给做出来了！了解⼀个开源作品，它的底层很重要。
在使⽤它之前，你是否尝试过了解它的底层。
那么这些尝试是否对你有必要呢？个⼈解决有必要，⾸先这个东西确实在你看来是个有⽤的东西，你对它感兴趣。
兴许将来你在应⽤它的时候可能会发现它的BUG，其实⼤⽜写的东西也未必是完美的，兴许你在使⽤时候就发现其中不满意的东西，那么你就可以向开元社区提交的你的BUG!就⽐如说我们在了解activiti的底层数据结构之后，在我们使⽤activiti的时候发现⼀些数据查询过程中出现性能瓶颈时，我们可以尝试分析activiti的数据查询规则，activiti的数据访问层依赖于mybatis,那么我可以分析打包在jar包⾥的关于mybatis的sql配置部分，看看那些所谓⼤⽜们写的sql是否存在问题。
当你发现问题时，你可以对它进⾏修改，然后重新打包。
从⽽满⾜⾃⼰在项⽬有中的需要。
这些都是⼀些关于进阶了解⼀个开源作品的⽅式。
在这样过程中你会发现你在某⽅⾯会有所进步。
以上内容抛砖引⽟，希望对你有所帮助！好吧，请允许我废话了这么久，下⾯开始解析activiti的数据库底层的模型截图：以上就activiti底层数据库23张表结构，个⼈觉得了解底层数据库模型是有必要的，让我们直观的了解⼀个开源作品的底层设计结构，对⽇后⼤伙使⽤的时候能有很⼤的帮助，特别是activiti的⾼级应⽤。

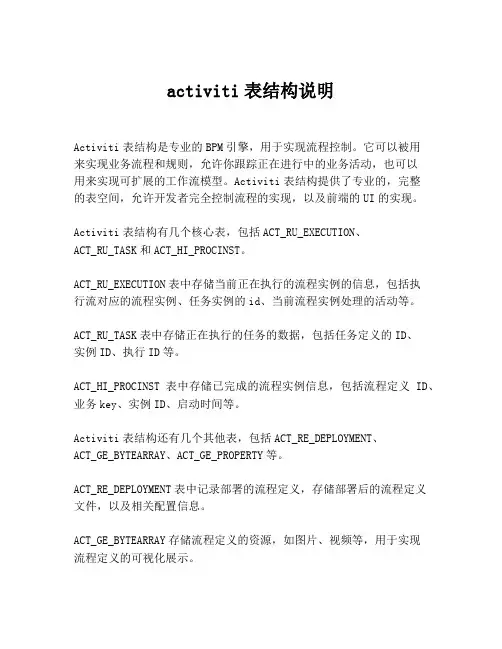

activiti表结构说明
activiti表结构说明Activiti表结构是专业的BPM引擎，用于实现流程控制。
它可以被用来实现业务流程和规则，允许你跟踪正在进行中的业务活动，也可以用来实现可扩展的工作流模型。
Activiti表结构提供了专业的，完整的表空间，允许开发者完全控制流程的实现，以及前端的UI的实现。
Activiti表结构有几个核心表，包括ACT_RU_EXECUTION、ACT_RU_TASK和ACT_HI_PROCINST。
ACT_RU_EXECUTION表中存储当前正在执行的流程实例的信息，包括执行流对应的流程实例、任务实例的id、当前流程实例处理的活动等。
ACT_RU_TASK表中存储正在执行的任务的数据，包括任务定义的ID、实例ID、执行ID等。
ACT_HI_PROCINST表中存储已完成的流程实例信息，包括流程定义ID、业务key、实例ID、启动时间等。
Activiti表结构还有几个其他表，包括ACT_RE_DEPLOYMENT、ACT_GE_BYTEARRAY、ACT_GE_PROPERTY等。
ACT_RE_DEPLOYMENT表中记录部署的流程定义，存储部署后的流程定义文件，以及相关配置信息。
ACT_GE_BYTEARRAY存储流程定义的资源，如图片、视频等，用于实现流程定义的可视化展示。
ACT_GE_PROPERTY表中存储流程引擎的系统配置信息，如流程引擎的版本号等。
Activiti表结构可以帮助开发者实现完整的流程模型，并且可以记录全部的流程信息，方便查看和管理。
使用Activiti表结构可以极大的降低开发者的工作量，增强开发者的工作效率。
activiti工作流数据库表详细介绍(23张表)
activiti工作流数据库表详细介绍（23张表）Activiti的后台是有数据库的支持，所有的表都以ACT_开头。
第二部分是表示表的用途的两个字母标识。
用途也和服务的API对应。
ACT_RE_*: 'RE'表示repository。
这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。
ACT_RU_*: 'RU'表示runtime。
这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。
Activiti 只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。
这样运行时表可以一直很小速度很快。
ACT_ID_*: 'ID'表示identity。
这些表包含身份信息，比如用户，组等等。
ACT_HI_*: 'HI'表示history。
这些表包含历史数据，比如历史流程实例，变量，任务等等。
ACT_GE_*: 通用数据，用于不同场景下，如存放资源文件。
资源库流程规则表1) act_re_deployment 部署信息表2) act_re_model 流程设计模型部署表3) act_re_procdef 流程定义数据表运行时数据库表1) act_ru_execution运行时流程执行实例表2) act_ru_identitylink运行时流程人员表，主要存储任务节点与参与者的相关信息3) act_ru_task运行时任务节点表4) act_ru_variable运行时流程变量数据表历史数据库表1) act_hi_actinst 历史节点表2) act_hi_attachment历史附件表3) act_hi_comment历史意见表4) act_hi_identitylink历史流程人员表5) act_hi_detail历史详情表，提供历史变量的查询6) act_hi_procinst历史流程实例表7) act_hi_taskinst历史任务实例表8) act_hi_varinst历史变量表组织机构表1) act_id_group用户组信息表2) act_id_info用户扩展信息表3) act_id_membership用户与用户组对应信息表4) act_id_user用户信息表这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足通用数据表1) act_ge_bytearray二进制数据表2) act_ge_property属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录，书生整理于网络。
Activiti工作流数据库表结构
Activiti数据表结构目录1ACTIVITI数据库表结构 ----------------------------------------------------------------------------------------------- 21.1数据库表名说明 ------------------------------------------------------------------------------------------------ 21.2数据库表结构---------------------------------------------------------------------------------------------------- 31.2.1Activiti数据表清单: ---------------------------------------------------------------------------------------- 31.2.2表名:ACT_GE_BYTEARRAY （通用的流程定义和流程资源）-------------------------------- 31.2.3表名:ACT_GE_PROPERTY （系统相关属性） ----------------------------------------------------- 41.2.4表名:ACT_HI_ACTINST （历史节点表） ------------------------------------------------------------ 51.2.5表名:ACT_HI_ATTACHMENT （附件信息）-------------------------------------------------------- 61.2.6表名:ACT_HI_COMMENT （历史审批意见表）-------------------------------------------------- 61.2.7表名:ACT_HI_DETAIL （历史详细信息）----------------------------------------------------------- 71.2.8表名:ACT_HI_IDENTITYLINK （历史流程人员表） ---------------------------------------------- 81.2.9表名:ACT_HI_PROCINST（历史流程实例信息）核心表---------------------------------------- 81.2.10表名:ACT_HI_TASKINST（历史任务流程实例信息）核心表------------------------------ 91.2.11表名:ACT_HI_VARINST（历史变量信息） ------------------------------------------------------ 91.2.12表名:ACT_ID_GROUP（用户组表） ------------------------------------------------------------ 101.2.13表名:ACT_ID_INFO （用户扩展信息表） ---------------------------------------------------- 101.2.14表名:ACT_ID_MEMBERSHIP（用户用户组关联表） -------------------------------------- 111.2.15表名:ACT_ID_USER（用户信息表） ------------------------------------------------------------ 111.2.16表名:ACT_RE_DEPLOYMENT（部署信息表）------------------------------------------------ 121.2.17表名:ACT_RE_MODEL (流程设计模型部署表) ----------------------------------------------- 121.2.18表名:ACT_RE_PROCDEF （流程定义表） ---------------------------------------------------- 131.2.19表名:ACT_RU_EVENT_SUBSCR (运行时事件) ------------------------------------------------- 141.2.20表名:ACT_RU_EXECUTION （运行时流程执行实例） ----------------------------------- 151.2.21表名:ACT_RU_IDENTITYLINK（身份联系） --------------------------------------------------- 151.2.22表名:ACT_RU_JOB（运行中的任务）---------------------------------------------------------- 161.2.23表名:ACT_RU_TASK(运行时任务数据表) ------------------------------------------------------ 161.2.24表名:ACT_RU_VARIABLE(运行时流程变量数据表) ----------------------------------------- 17 2ACTIVITI中主要对象的关系 -------------------------------------------------------------------------------------- 181Activiti数据库表结构1.1数据库表名说明Activiti工作流总共包含23张数据表，所有的表名默认以“ACT_”开头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Activiti数据表结构目录1ACTIVITI数据库表结构 ----------------------------------------------------------------------------------------------- 21.1数据库表名说明 ------------------------------------------------------------------------------------------------ 21.2数据库表结构---------------------------------------------------------------------------------------------------- 31.2.1Activiti数据表清单: ---------------------------------------------------------------------------------------- 31.2.2表名:ACT_GE_BYTEARRAY （通用的流程定义和流程资源）-------------------------------- 31.2.3表名:ACT_GE_PROPERTY （系统相关属性） ----------------------------------------------------- 41.2.4表名:ACT_HI_ACTINST （历史节点表） ------------------------------------------------------------ 51.2.5表名:ACT_HI_ATTACHMENT （附件信息）-------------------------------------------------------- 61.2.6表名:ACT_HI_COMMENT （历史审批意见表）-------------------------------------------------- 61.2.7表名:ACT_HI_DETAIL （历史详细信息）----------------------------------------------------------- 71.2.8表名:ACT_HI_IDENTITYLINK （历史流程人员表） ---------------------------------------------- 81.2.9表名:ACT_HI_PROCINST（历史流程实例信息）核心表---------------------------------------- 81.2.10表名:ACT_HI_TASKINST（历史任务流程实例信息）核心表------------------------------ 91.2.11表名:ACT_HI_VARINST（历史变量信息） ------------------------------------------------------ 91.2.12表名:ACT_ID_GROUP（用户组表） ------------------------------------------------------------ 101.2.13表名:ACT_ID_INFO （用户扩展信息表） ---------------------------------------------------- 101.2.14表名:ACT_ID_MEMBERSHIP（用户用户组关联表） -------------------------------------- 111.2.15表名:ACT_ID_USER（用户信息表） ------------------------------------------------------------ 111.2.16表名:ACT_RE_DEPLOYMENT（部署信息表）------------------------------------------------ 121.2.17表名:ACT_RE_MODEL (流程设计模型部署表) ----------------------------------------------- 121.2.18表名:ACT_RE_PROCDEF （流程定义表） ---------------------------------------------------- 131.2.19表名:ACT_RU_EVENT_SUBSCR (运行时事件) ------------------------------------------------- 141.2.20表名:ACT_RU_EXECUTION （运行时流程执行实例） ----------------------------------- 151.2.21表名:ACT_RU_IDENTITYLINK（身份联系） --------------------------------------------------- 151.2.22表名:ACT_RU_JOB（运行中的任务）---------------------------------------------------------- 161.2.23表名:ACT_RU_TASK(运行时任务数据表) ------------------------------------------------------ 161.2.24表名:ACT_RU_VARIABLE(运行时流程变量数据表) ----------------------------------------- 17 2ACTIVITI中主要对象的关系 -------------------------------------------------------------------------------------- 181Activiti数据库表结构1.1数据库表名说明Activiti工作流总共包含23张数据表，所有的表名默认以“ACT_”开头。
并且表名的第二部分用两个字母表明表的用例，而这个用例也基本上跟Service API匹配。
◆ACT_GE_* : “GE”代表“General”（通用），用在各种情况下；◆ACT_HI_*: “HI”代表“History”（历史），这些表中保存的都是历史数据，比如执行过的流程实例、变量、任务，等等。
Activit默认提供了4种历史级别：➢none: 不保存任何历史记录，可以提高系统性能；➢activity：保存所有的流程实例、任务、活动信息；➢audit：也是Activiti的默认级别，保存所有的流程实例、任务、活动、表单属性；➢full：最完整的历史记录，除了包含audit级别的信息之外还能保存详细，例如：流程变量。
对于几种级别根据对功能的要求选择，如果需要日后跟踪详细可以开启full。
◆ACT_ID_* : “ID”代表“Identity”（身份），这些表中保存的都是身份信息，如用户和组以及两者之间的关系。
如果Activiti被集成在某一系统当中的话，这些表可以不用，可以直接使用现有系统中的用户或组信息；◆ACT_RE_* : “RE”代表“Repository”（仓库），这些表中保存一些‘静态’信息，如流程定义和流程资源（如图片、规则等）；◆ACT_RU_*: “RU”代表“Runtime”（运行时），这些表中保存一些流程实例、用户任务、变量等的运行时数据。
Activiti只保存流程实例在执行过程中的运行时数据，并且当流程结束后会立即移除这些数据，这是为了保证运行时表尽量的小并运行的足够快；1.2数据库表结构1.2.1Activiti数据表清单:1.2.2表名:ACT_GE_BYTEARRAY （通用的流程定义和流程资源）用来保存部署文件的大文本数据。
保存流程定义图片和xml、Serializable(序列化)的变量,即保存所有二进制数据，特别注意类路径部署时候，不要把svn等隐藏文件或者其他与流程无关1.2.3表名:ACT_GE_PROPERTY （系统相关属性）1.2.4表名:ACT_HI_ACTINST （历史节点表）历史活动信息。
这里记录流程流转过的所有节点，与HI_TASKINST不同的是，1.2.5表名:ACT_HI_ATTACHMENT （附件信息）1.2.6表名:ACT_HI_COMMENT （历史审批意见表）1.2.7表名:ACT_HI_DETAIL （历史详细信息）历史详情表：流程中产生的变量详细，包括控制流程流转的变量，业务表单1.2.8表名:ACT_HI_IDENTITYLINK （历史流程人员表）1.2.9表名:ACT_HI_PROCINST（历史流程实例信息）核心表1.2.10表名:ACT_HI_TASKINST（历史任务流程实例信息）核心表1.2.11表名:ACT_HI_VARINST（历史变量信息）1.2.12表名:ACT_ID_GROUP（用户组表）1.2.13表名:ACT_ID_INFO （用户扩展信息表）1.2.14表名:ACT_ID_MEMBERSHIP（用户用户组关联表）1.2.15表名:ACT_ID_USER（用户信息表）1.2.16表名:ACT_RE_DEPLOYMENT（部署信息表）1.2.17表名:ACT_RE_MODEL (流程设计模型表)1.2.18表名:ACT_RE_PROCDEF （流程定义：解析表）可能包含多个流程定义文件，每个流程定义文件都会有一条记录在ACT_RE_PROCDEF表内，每个流程定义的数据，都会对于ACT_GE_BYTEARRAY 表内的一个资源文件和PNG图片文件。
和ACT_GE_BYTEARRAY的关联是通过程序用ACT_GE_与ACT_RE__完成的，在数据库表结构中没有体现。
1.2.19表名:ACT_RU_EVENT_SUBSCR (运行时事件)1.2.20表名:ACT_RU_EXECUTION （运行时流程执行实例）1.2.21表名:ACT_RU_IDENTITYLINK（身份联系）1.2.22表名:ACT_RU_JOB（运行中的任务）1.2.23表名:ACT_RU_TASK(运行时任务数据表)1.2.24表名:ACT_RU_VARIABLE(运行时流程变量数据表)2Activiti中主要对象的关系本节主要介绍在工作流中出现的几个对象及其之间的关系，以及在Activiti 中各个对象是如何关联的。
