基于GPS／GPRS的车载监控终端设计
基于GPS和GPRS的车辆监控终端系统的设计
基于GPS和GPRS的车辆监控终端系统的设计孙兆祥;刘军;胡浩【期刊名称】《湖北工程学院学报》【年(卷),期】2015(000)003【摘要】设计了一种集成GPS定位技术、GPRS通信技术和GIS地理信息技术于一体的车辆监控终端系统，可实现全天候G PS定位和车辆实时监控等功能。
整个系统由车载端和监控中心两个部分组成。
车载端以三星公司S3C2440处理器为开发平台，Linux作为嵌入式操作系统，主要负责GPS定位信息的采集。
监控中心包括通信服务器、监控终端和数据库，其中通信服务器主要负责数据的接受、转发和存储，数据库主要负责数据的存储，配合监控终端进行车辆的调度监控。
车载端和监控中心之间通过G PRS进行信息传输。
%A vehicle monitoring terminal system w hich integrates the GPS positioning technology ,the GPRS communication technology ,and the GIS geographical information technology is designed .The designed system can perform several functions such as all‐weather GPS positioning and vehicle real‐time monitoring .There are two parts in this system ,namely vehicle‐mounted terminal and monitoring center .The vehicle‐mounted terminal is mainly in charge of collecting GPS positioning information , w hich uses the Samsung S3C2440 processor as the development platform and Linux as the embedded operating system .The monitoring center consists of the communication server ,the monitoring termi‐nal ,and the database ,where the communication server is mainly responsible for receiving ,forward‐ing ,and storing data ,w hile the database mainly is used to store data and cooperate the monitoring terminal to perform vehicle scheduling and monitoring .The information between the vehicle terminal and the monitor center is transmitted through GPRS .【总页数】4页(P32-35)【作者】孙兆祥;刘军;胡浩【作者单位】武汉工程大学智能机器人湖北省重点实验室，湖北武汉430205; 武汉工程大学计算机科学与工程学院，湖北武汉430205;武汉工程大学智能机器人湖北省重点实验室，湖北武汉430205; 武汉工程大学计算机科学与工程学院，湖北武汉430205;武汉工程大学计算机科学与工程学院，湖北武汉430205【正文语种】中文【中图分类】TP302.1【相关文献】1.基于GPS和GPRS的车辆监控终端系统的设计 [J], 孙兆祥;刘军;胡浩;2.基于GPS/GPRS/GIS车辆监控系统设计与实现 [J], 宁恒;冯增才;刘丙发3.基于GPS/GPRS/RFID的车辆监控终端设计 [J], 宋鹏飞;张海4.基于GIS/GPS/GSM/GPRS技术的车辆监控系统的设计与实现 [J], 闫正龙;陈正江;黄强;刘昭5.基于GPS／GPRS的车辆监控系统的设计 [J], 于海霞;王风领因版权原因，仅展示原文概要，查看原文内容请购买。
基于GPSGPRS车载图像监控系统的设计_本科毕业论文(设计) 精品

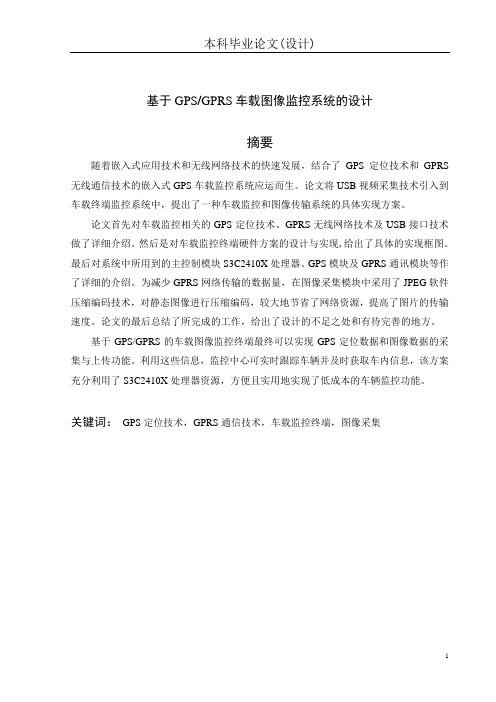

基于GPS/GPRS车载图像监控系统的设计摘要随着嵌入式应用技术和无线网络技术的快速发展，结合了GPS定位技术和GPRS 无线通信技术的嵌入式GPS车载监控系统应运而生。
论文将USB视频采集技术引入到车载终端监控系统中，提出了一种车载监控和图像传输系统的具体实现方案。
论文首先对车载监控相关的GPS定位技术、GPRS无线网络技术及USB接口技术做了详细介绍。
然后是对车载监控终端硬件方案的设计与实现,给出了具体的实现框图。
最后对系统中所用到的主控制模块S3C2410X处理器、GPS模块及GPRS通讯模块等作了详细的介绍。
为减少GPRS网络传输的数据量，在图像采集模块中采用了JPEG软件压缩编码技术，对静态图像进行压缩编码，较大地节省了网络资源，提高了图片的传输速度。
论文的最后总结了所完成的工作，给出了设计的不足之处和有待完善的地方。
基于GPS/GPRS的车载图像监控终端最终可以实现GPS定位数据和图像数据的采集与上传功能。
利用这些信息，监控中心可实时跟踪车辆并及时获取车内信息，该方案充分利用了S3C2410X处理器资源，方便且实用地实现了低成本的车辆监控功能。
关键词：GPS定位技术，GPRS通信技术，车载监控终端，图像采集Carries the image monitor terminal based onThe GPS/GPRS vehicle the designAuthor: Li BaohaiTutor: Zhao YanjieABSTRACTWith the rapid development of the embedded-applications and wireless network technology, the embedded vehicle monitoring system which combines the GPS location technology and GPRS wireless communication technology comes into being . In order to meet the requirement, the paper introduces USB video capture technology into embedded vehicle monitoring terminal and puts forward a new solution.Firstly, the paper describes the GPS technology, GPRS wireless network technology and USB interface technology in detail .Secondly, the paper explains how to carry out the hardware design. Give a specific realization of block diagram. The last introduce the main control module S3C2410X processor, GPS module and GPRS communication module used in the system. In order to reduce the quantity of data transmitted by the GPRS network, JPEG compression technology was used to compress static image in the image acquisition module, which could economize the network resources and speed up the image transmission. Finally, the paper summaries all the works and gives the methods for further improvement.The embedded vehicle image monitoring terminal which uses GPS/GPRS technology could collect the GPS and picture information about the automobile and send it to the monitoring center .Making use of the information, monitoring center strengthens its supervision ability to track automobile, The design makes full use of resources on ARM S3C2410X processor and implements vehicle monitoring functions at a low-cost but more conveniently.Keywords：GPS positioning technology, GPRS communications technology, vehicle monitoring devices, image acquisition目录第一章绪论 (1)1.1课题研究的背景及意义 (1)1.2汽车监控的国内外现状 (2)1.3课题研究的目的 (2)第二章 GPS、GPRS及USB接口技术及原理 (4)2.1GPS导航技术 (4)2.1.1 GPS系统组成 (4)2.1.2 GPS定位原理 (6)2.2GPRS网络技术 (7)2.2.1 GPRS网络技术特点 (8)2.2.2 GPRS系统构成 (8)2.2.3 GPRS技术在远程监控系统中的应用 (10)2.3USB接口技术 (10)2.3.1 USB简介 (10)2.3.2 USB的基本特点 (11)第三章系统总体设计方案 (12)3.1系统工作原理及需求 (12)3.2车载监控终端硬件设计方案 (13)第四章系统硬件平台构成 (15)4.1主控制模块(ARM9) (16)4.1.1 USB接口 (17)4.1.2 UART接口 (18)4.1.3通用I/O口 (19)4.1.4 I2S音频接口 (19)4.2GPS模块 (19)4.3GPRS通讯模块 (21)4.4OV511摄像头 (23)4.5基于JPEG库的图像压缩 (24)结论 (26)致谢 (27)参考文献 (28)第一章绪论随着经济的发展，社会的进步，汽车已经成为当今最为普遍，最为实用的交通工具，是日常生活生产中的重要组成部分。
《基于GPS-GPRS的车辆监控管理系统》范文
《基于GPS-GPRS的车辆监控管理系统》篇一基于GPS-GPRS的车辆监控管理系统一、引言随着科技的飞速发展，车辆监控管理系统已成为现代交通管理中不可或缺的一部分。
GPS（全球定位系统）和GPRS（通用分组无线服务）技术的应用，极大地推动了车辆监控管理系统的进步。
本文旨在详细阐述基于GPS/GPRS的车辆监控管理系统的工作原理、系统架构、主要功能及其应用价值。
二、系统架构与工作原理基于GPS/GPRS的车辆监控管理系统主要由三部分组成：GPS定位模块、GPRS通信模块以及监控管理平台。
首先，GPS定位模块通过接收来自GPS卫星的信号，实现对车辆的实时定位。
该模块通过天线接收卫星信号，然后将其转换为地理位置信息，包括经度、纬度、速度等信息。
其次，GPRS通信模块负责将GPS定位模块获取的地理位置信息传输到监控管理平台。
该模块利用GPRS网络，将车辆的位置信息以数据包的形式发送到服务器端。
最后，监控管理平台接收来自GPRS通信模块的数据，进行解析、存储和展示。
管理员可以通过电脑或手机等设备，实时查看车辆的位置、速度、行驶轨迹等信息。
三、主要功能基于GPS/GPRS的车辆监控管理系统具有以下主要功能：1. 实时定位：系统可以实时获取车辆的位置信息，包括经度、纬度、速度等。
2. 历史轨迹回放：系统可以存储车辆的行驶轨迹，管理员可以随时查看车辆的历史行驶记录。
3. 远程控制：管理员可以通过系统对车辆进行远程控制，如远程锁车、解锁等。
4. 报警功能：当车辆发生异常情况时，如超速、越界等，系统会自动报警并通知管理员。
5. 统计分析：系统可以对车辆的行驶数据进行统计分析，帮助管理员了解车辆的运营情况。
四、应用价值基于GPS/GPRS的车辆监控管理系统具有广泛的应用价值，主要体现在以下几个方面：1. 提高交通安全管理水平：通过实时定位和报警功能，可以有效提高交通安全管理水平，减少交通事故的发生。
2. 提高物流效率：物流企业可以通过该系统实时了解车辆的行驶情况，优化运输路线，提高物流效率。
《基于GPS-GPRS的车辆监控管理系统》范文
《基于GPS-GPRS的车辆监控管理系统》篇一基于GPS-GPRS的车辆监控管理系统一、引言随着科技的发展和社会的进步，车辆监控管理系统在物流、交通、公安等领域的应用越来越广泛。
基于GPS（全球定位系统）和GPRS（通用分组无线服务）的车辆监控管理系统以其独特的优势，成为当前主流的车辆监控技术。
本文旨在详细阐述基于GPS/GPRS的车辆监控管理系统的工作原理、技术优势以及应用前景，以期望为相关研究提供理论支持和实际指导。
二、系统工作原理基于GPS/GPRS的车辆监控管理系统主要由三部分组成：GPS定位模块、GPRS通信模块和监控中心管理平台。
系统通过GPS模块获取车辆的实时位置信息，并通过GPRS模块将数据传输到监控中心。
监控中心根据接收到的数据进行车辆轨迹跟踪、分析，以实现实时监控和管理。
1. GPS定位模块GPS定位模块是系统的基础部分，通过接收来自GPS卫星的信号，获取车辆的经度、纬度、速度等信息。
这些信息对于车辆的实时定位、轨迹跟踪等至关重要。
2. GPRS通信模块GPRS通信模块负责将GPS模块获取的数据传输到监控中心。
通过GPRS网络，系统可以实现远程数据传输，确保数据的实时性和准确性。
同时，GPRS模块还具有通信速度快、覆盖范围广等优点。
3. 监控中心管理平台监控中心管理平台是系统的核心部分，负责接收GPRS模块传输的数据，进行实时分析和处理。
通过地图显示、数据分析等功能，实现对车辆的实时监控、轨迹回放、报警提示等功能。
三、技术优势基于GPS/GPRS的车辆监控管理系统具有以下技术优势：1. 实时定位：通过GPS模块获取车辆的实时位置信息，实现实时定位和轨迹跟踪。
2. 远程通信：通过GPRS网络实现远程数据传输，确保数据的实时性和准确性。
3. 覆盖范围广：GPRS网络覆盖面广，适用于各种地形和环境的车辆监控。
4. 数据分析：监控中心管理平台具备强大的数据分析功能，可对车辆数据进行实时分析和处理，为管理者提供决策支持。
GPS_GPRS车载监控终端的设计与实现

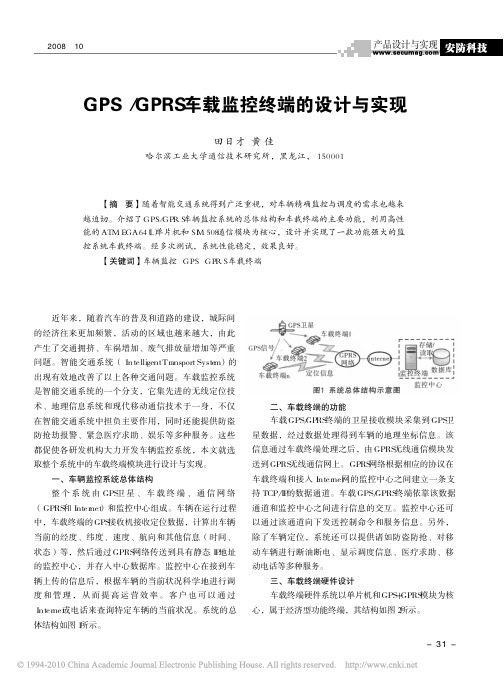

－３１－２００８１０ＧＰＳ／ＧＰＲＳ车载监控终端的设计与实现田日才黄佳哈尔滨工业大学通信技术研究所，黑龙江，１５０００１近年来，随着汽车的普及和道路的建设，城际间的经济往来更加频繁，活动的区域也越来越大，由此产生了交通拥挤、车祸增加、废气排放量增加等严重问题。
