锅炉安全附件安装工程检验批质量验收记录表
锅炉安装工程检验批质量验收记录表051001.doc
锅炉安装工程检验批质量验收记录表
GB50242-2002
情感语录
1.爱情合适就好，不要委屈将就，只要随意，彼此之间不要太大压力
2.时间会把最正确的人带到你身边，在此之前，你要做的，是好好的照顾自己
3.女人的眼泪是最无用的液体，但你让女人流泪说明你很无用
4.总有一天，你会遇上那个人，陪你看日出，直到你的人生落幕
5.最美的感动是我以为人去楼空的时候你依然在
6.我莫名其妙的地笑了，原来只因为想到了你
7.会离开的都是废品，能抢走的都是垃圾
8.其实你不知道，如果可以，我愿意把整颗心都刻满你的名字
9.女人谁不愿意青春永驻，但我愿意用来换一个疼我的你
10.我们和好吧，我想和你拌嘴吵架，想闹小脾气，想为了你哭鼻子，我想你了
11.如此情深，却难以启齿。
其实你若真爱一个人，内心酸涩，反而会说不出话来
12.生命中有一些人与我们擦肩了，却来不及遇见；遇见了，却来不及相识；相识了，却来不及熟悉，却还要是再见
13.对自己好点，因为一辈子不长；对身边的人好点，因为下辈子不一定能遇见
14.世上总有一颗心在期待、呼唤着另一颗心
15.离开之后，我想你不要忘记一件事：不要忘记想念我。
想念我的时候，不要忘记我也在想念你
16.有一种缘分叫钟情，有一种感觉叫曾经拥有，有一种结局叫命中注定，有一种心痛叫绵绵无期
17.冷战也好，委屈也罢，不管什么时候，只要你一句软话，一个微笑或者一个拥抱，我都能笑着原谅
18.不要等到秋天，才说春风曾经吹过;不要等到分别，才说彼此曾经爱过
19.从没想过，自己可以爱的这么卑微，卑微的只因为你的一句话就欣喜不已
20.当我为你掉眼泪时，你有没有心疼过。
锅炉安装工程检验批质量验收记录表.rtf
锅炉安装工程检验批质量验收记录表GB50242—2002说明051001主控项目1、锅炉设备基础的验收应符合规范表13.2.1的规定。
检查基础验收记录。
2、燃油、燃汽及非承压锅炉的安装应符合设计及规范第13.2.2条，第13.2.3条和第13.2.4的相关要求。
对照设计图纸、产品说明书检查。
3、锅炉烘炉和试运行应符合规定第13.5.1条，第13.5.2条和第13.5.3条的规范。
观察烘炉及试运行全过程，检查烘炉记录。
4、锅炉排污管道及排污阀不得采用螺纹连接。
观察检查。
5、锅炉和省煤器的水压试验应符合规范第13.2.6条规定。
观察检查，检查试压报告。
6、机械炉排冷态试运转不应少于8h.观察试运转全过程。
7、锅炉本体管道焊接质量应符合规范第13.2.8条的规定。
焊接检验尺测量，观察和检查无损探伤检测报告。
一般项目1、锅炉煮炉应符合规范第13.5.4条的要求。
打开锅筒和集箱检查孔检查。
2、铸铁省煤器肋片破损数不大于总片数的5%，有破损肋片的根数不大于总根数的10%。
观察检查。
3、锅炉本体安装的坡度应符合设计要求。
用水平尺或水准仪检查。
4、锅炉炉底风管应封、堵严密。
观察检查。
5、省煤器出入口的管道及阀门安装应符合锅炉图纸要求。
对照设计或锅炉图纸检查。
6、电动调节阀安装。
安在调节机构与电动执行机构的转臂应在同一平面内动作，传动部分灵活，无空行程及卡阻现象，其行程及伺服时间应满足使用要求。
运行时观察检查。
7、锅炉安装坐标用经纬仪、拉线和尺量；标高用水准仪、拉线和尺量；垂直度用吊线坠和尺量。
逐台检查。
8、炉排中心位置用经纬仪、拉线和尺量检查；前后轴心线的相对标高用水准仪、拉线和尺量检查；水平度用水平尺和尺量检查；对角线长度差用钢丝线和尺量检查。
9、炉排片间隙用钢板尺检查，每台检查不少于5处；对角线长度差用钢丝线和尺量检查。
10、支承架的位置用经纬仪、拉线和尺量检查；标高用水准仪、拉线和尺量检查；水平度用水平尺和尺量检查。
051003_锅炉安全附件安装工程检验批质量验收记录表
单位（子单位）工程名称
GB50242－2002
051003
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范规定
1
锅炉和省煤器安全阀定压
13.4.1条
施工单位检查评定记录
监理(建设)单位验收 记录
2
压力表刻度极限、表盘直径
施工单位检查评定结果
施工班组长
项目专业质量检查员：
年 月 日
监理（建设）单位验收结
论
监理工程师
（建设单位项目专业技术负责人）：
年 月 日
13.4.2条
主
控 项
3
水位表安装
13.4.3条
目
4
锅炉的超温、超压及高低水位报 警装置
13.4.4条
5
安全阀排气和、泄水管安装
13.4.5条
一
1
压力表安装
般
2
测压仪表取源部件安装
13.4.6条 13.4.7条
项
3
温度计安装
13.4.8条
目
4
压力表与温度计在管道上相对位 置
13.4.9条
专业工长（施工员）
【工程表格模板】炉安全附件安装工程检验批质量验收记录
专业监理工程师(签名): (建设单位项目专业技术负责人签名):
年
月
日
第13.4.3条
项 4 目 5
第13.4.4条
第13.4.5条
1.7条 第13.4.8条 第13.4.9条 施工班组长(签名)
专业工长(施工员)(签名) 专业承包安装单位 检查评定结果
专业承包安装单位 检查评定结果 项目专业质量检查员(签名): 监理(建设)单位 验收结论 年 月 日

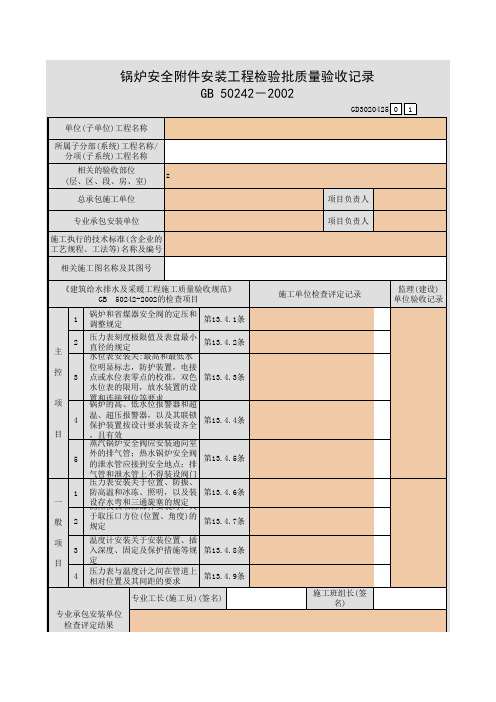

锅炉安全附件安装工程检验批质量验收记录 GB 50242－2002
GD3020425 0 单位(子单位)工程名称 所属子分部(系统)工程名称/ 分项(子系统)工程名称 相关的验收部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 施工执行的技术标准(含企业的 工艺规程、工法等)名称及编号 相关施工图名称及其图号 《建筑给水排水及采暖工程施工质量验收规范》 GB 50242-2002的检查项目 1 2 主 控 3 锅炉和省煤器安全阀的定压和 第13.4.1条 调整规定 压力表刻度极限值及表盘最小 直径的规定 水位表安装关:最高和最低水 位明显标志，防护装置，电接 点或水位表零点的校准，双色 水位表的限用，放水装置的设 置和连接到位等要求 锅炉的高、低水位报警器和超 温、超压报警器，以及其联锁 保护装置按设计要求装设齐全 ，且有效 蒸汽锅炉安全阀应安装通向室 外的排气管；热水锅炉安全阀 的泄水管应接到安全地点；排 气管和泄水管上不得装设阀门 压力表安装关于位置、防振、 防高温和冰冻、照明，以及装 设存水弯和三通旋塞的规定 测压仪表取源部件安装时，关 于取压口方位(位置、角度)的 规定 温度计安装关于安装位置、插 入深度、固定及保护措施等规 定 压力表与温度计之间在管道上 相对位置及其间距的要求 第13.4.2条 施工单位检查评定记录 监理(建设) 单位验收记录 z 项目负责人 项目负责人 1
锅炉安全附件安装工程检验批质量验收记录表
3 项
4 目
5
水位表安装
锅炉的超温、超压及 高低水位报警装置
安全阀排汽管、泄水管安装
第13.4.3条 第13.4.4条 第13.4.5条
施工单位检查评定记录
监理(建设) 单位验收记录
1 压力表安装 一
般 2 测压仪表取源部件安装
第13.4.6条 第13.4.7条
项 3 温度计安装
目
4
压力表与温度计 在管道上相对位置
锅炉安全附件安装工程检验批质量验收记录表 GB 50242－2002
GD2405024
单位(子单位)工程名称
子分部(系统)工程名称
建筑给水、排水及采暖
验收部位、区、段
安装单位
项目经理(负责人)
施工执行标准名称及编号
施工质量验收规范的规定
1 锅炉和省煤器安全阀定压 主
2 压力表刻度极限、表盘直径 控
第13.4.1条 第13.4.2条
第13.4.8条 第13.4.9条
专业工长(施工员)
施工班组长
安装单位检查评定结果
项目专业质量检查员：
年月日
监理(建设)单位验收结论
专业监理Байду номын сангаас程师 (建设单位项目专业技术负责人)：
年月日
锅炉安全附件安装工程检验批质量验收记录
1
安装压力表必须符合下列规定：
1、压力表必须安装在便于观察和吹洗的位置，并防止受高温、冰冻和振动的影响，同时要有足够的照明。
2、压力表必须设有存水弯管。存水弯管采用钢管煨制时，内径不应小于10mm；采用铜管煨制时，内径不应小于6mm。
3、压Байду номын сангаас表与存水弯管之间应安装三通旋塞。
2
测压仪表取源部件在水平工艺管道上安装时，取压口的方位应符合下列规定：
1、测量液体压力的，在工艺管道的下半部与管道的水平中心线成0°~45°夹角范围内。
2、测量蒸汽压力的，在工艺管道的上半部或下半部与管道水平中心线0°~45°夹角范围内。
3、测量气体压力的，在工艺管道的上半部。
3
安装温度计应符合下列规定：
1、安装在管道和设备上的套管温度计，底郭应插入流动介质内，不得装在引出的管段上或死角处。
2
压力表的刻度极度限值，应大于或等于工作压力的1.5倍，表盘直径不得小于100mm。
3
安装水位表应符合下列规定：
1、水位表应有指示最高、最低安全水位的明显标志，玻璃板（管）的最低可见边缘应比最低安全水位低25mm；最高可见边缘应比最高安全水位高25mm。
2、玻璃管式水位表应防护装置。
3、电接点式水位表的零点应与锅筒正常水位重合。
锅炉安全附件安装工程检验批质量验收记录SN3.11.6
工程名称
检验批部位
项目经理
工程施工
单位名称
分包项目经理
专业工长
分包单位
施工执行标准
名称及编号
施工班组长
序号
GB50242-2002的规定
施工单位
检查评定记录
监理（建设）
【工程文档】锅炉安装工程检验批质量验收记录表(表一)
GB50242-2002051001□□(主控) 051001051004 主控项目：1.检查数量：全数检查。
检验方法：①混凝土强度应检查按规定抽样试件强度报告。
②允许偏差用经纬仪、水准仪、水平尺、吊线、拉线、塞尺、尺量检查。
2.13.2.2条非承压锅炉：锅筒顶部必须敞口或装设大气连通管，连通管上不得安装阀门。
检查数量：全数检查。
检验方法：对照设计图纸或产品说明书检查。
13.2.3条以天然气为燃料的锅炉的天然气释放管或大气排放管不得直接通向大气，应通向贮存或处理装置。
检查数量：全数检查。
检验方法：对照设计图纸检查。
13.2.4条两台或两台以上燃油锅炉共用一个烟囱时，每一台锅炉的烟道上均应配备风阀或挡板装置，并应具有操作调节和闭锁功能。
检查数量：全数检查。
检验方法：观察和手扳检查。
3.13.5.1条锅炉火焰烘炉应符合下列规定。
1)火焰应在炉膛中央燃烧，不应直接烧烤炉墙及炉拱。
2)烘炉时间一般不少于4d，升温应缓慢，后期烟温不应高于160℃，且持续时间不应少于24h。
3)链条炉排在烘炉过程中应定期转动。
4)烘炉的中、后期应根据锅炉水水质情况排污。
检查数量：全数检查。
检验方法：计时测温，操作观察检查。
检查烘炉记录。
13.5.2条烘炉结束后应符合下列规定：1)炉墙经烘烤后没有变形、裂纹及塌落现象。
2)炉墙砌筑砂浆含水率达到7%以下。
检查数量：全数检查。
检验方法：测试及观察检查。
检查烘炉记录。
13.5.3条锅炉在烘炉、煮炉合格后，应进行48h的带负荷连续试运行，同时应进行安全阀的热状态定压检验和调整。
检查数量：全数检查。
检验方法：检查烘炉、煮炉及试运行全过程，检查试运行记录。
4.检查数量：全数检查。
检验方法：观察检查。
5.检查数量：全数检查。
检查水压试验报告。
检验方法：1.在试验压力下10min内压力降不超过0.02MPa ;然后降至工作压力进行检查，压力不降，不渗，不漏；2.观察检查，不得有残余变形，受压元件金属壁和焊缝上不得有水珠和水雾。
锅炉安全附件安装工程检验批质量验收记录表.doc
锅炉安全附件安装工程检验批质量验收记录表GB50242-2002美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。
秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。
清风落叶舞秋韵，枝头硕果醉秋容。
秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。
2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。
聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。
让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。
我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。
4、好好享受生活吧，每个人都是幸福的。
人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。
5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。
月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。
人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。
沧桑不是自然，而是经历；幸福不是状态，而是感受。
6、疏疏篱落，酒意消，惆怅多。
阑珊灯火，映照旧阁。
红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。
舞袖舒广青衣薄，何似院落寂寞。
风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、经年，未染流殇漠漠清殇。
流年为祭。
琴瑟曲中倦红妆，霓裳舞中残娇靥。
锅炉安装工程检验批质量验收记录表(二)
3
炉排中心位置
2
目
链条炉排 前后中心线的相对标高差
5
8 安装允许 前轴、后轴的水平度(每 偏差 米)
1
墙壁板间两对角线长度之 差
5
纵向
1
往复炉排 炉排片间隙
9 安装允许
偏差
往复炉排 炉排片间隙
9 安装允许
两侧
偏差 两侧板对角线长度之差
支承架的水平方向位置 省煤器支 10 架安装允 支承架的标高
许偏差 支承架纵横水平度(每米)
一
电动调节阀门的调节机构与电动执行机构的转臂应在同
6 一平面内动作，传动部分应灵活、无空行程及卡阻现
象，其行程及伺服时间应满足使用要求。
般
项
目
允许偏差
实 测 值(mm)
(mm) 1 2 3 4 5 6 7 8 9 10
坐标
10
项
7
锅炉安装 标高 允许偏差
立式锅炉炉体全
中心线 高
±5 4
垂直长 卧式锅炉炉体全 高
NO：5-10-2
锅炉安装工程检验批质量验收记录表(二)
单位（子单位）工程名称
GB50242-2002
051001
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施质量验收规范的规定
煮炉时间一般应为2～3d，如蒸汽压力较低，可适当延长
1
煮炉时间。非砌筑或浇注保温材料的保温锅炉，安装后 可直接进行煮炉。煮炉结束后，锅筒和集箱内壁应无油
2 5 3 0,-5 1
重庆市建设工程质量监督总站监制
垢，擦去附着物后金属表面应无锈斑。
锅炉安全附件安装检验批质量验收记录
13.4.1条
安全阀定压和调签应符合设计要求
经检查，主控项目合格
2•压力表刻度、直 径、精度符合设计
13.4.2条
压力表刻度值是工作压力的1.5倍，表盘直 径是15亦
3.水位表安装检査
13.4.3条
水住表安裝的位置符合设计和規范求
•1•各种报警、联锁 装迓安装及调试 符合设计
13.4. 4条
參种报警器及联锁保护装亶齐全、有效.符 合设计要求
锅炉安全附件安装检验批质量验收记录
工程名称
分项工程名称
验收部位
施工单位
项目经理
冬业I*
分包氓位
项目经理
（分包巾・位）
施匸班组长
施工执行标准及编号
建筑给排水及采暖工程施工质量验收规范GB50242-2002
质址验收规范的规定
施工单位检査评定记录
监理（建设）収位验收记录
主
控
项
目
1•安全阀定乐和调 整应符合规范
5•安全阀、泄水阀 应安装安全地点
13.4.5条
安全阀.泄水阀安蠶符合设计和规范要求
般
项
目
1•压力表安装工艺
13.4.6条
压力表安装位置正将合规范和设计要求
经检查，一般项目符合要求
2.测压仪表安装匸艺
13.4.7条
测压仪裘安装位JL角度正确，符合设计和规
范妥求
3•温度讣安装丄艺
要求
13.4.7条
13.4.8条
温度计安装位亶和工艺将合设计和规范要求
共实测点.其中合格点，不合格点，合格点率 ％
施匚爪位检査 评定结果
经检查，质保资料齐全，主拉项目合格，一般项目符合要求，该检验批评定合格.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力表刻度极限、表盘直径
第13.4.2条
3
水位表安装
第13.4.3条
4
锅炉的超温、超压及高低水位报警装置
第13.4.4条
5
安全阀排气管、泄水管安装
第13.4.5条
一般项目
1
压力表安装
第13.4.6条
2
测压仪取源部件安装
第13.4.7条
3
温度计安装
第13.4.8条
4
压力表与温度计验收记录表
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
《建筑给水排水及采暖工程施工质量验收规范》
GB50242-2002的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
锅炉和省煤器安全阀定压
第13.4.1条
施工单位
检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
监理工程师：
（建设单位项目专业技术负责人） 年 月 日
