钢结构压型金属板屋面施工技术交底
压型钢板施工安全技术交底
压型钢板施工安全技术交底一、前言压型钢板作为一种广泛应用于建筑领域的建材，其施工安全问题备受关注。
为了保证压型钢板施工质量和施工人员生命财产安全，特进行施工安全技术交底。
二、施工安全风险在压型钢板施工过程中，存在以下一些施工安全风险：1.高处坠落：在安装压型钢板、搭设脚手架等操作时，人员因失足、滑倒或其他原因从高处坠落，引发严重伤害或事故。
2.物体打击：压型钢板、工具或施工材料等从高处掉落砸中人员或设备，引发人员伤亡或设备毁坏。
3.电击伤：在施工中，操作人员未经处理的带电电缆线接触到金属构件或压型钢板，引发电击伤。
4.受压伤：在压型钢板吊装、安装过程中，人员身体部位被钢板夹住，引发受压伤。
5.过度劳累：在长时间搬运重物、高空作业等操作时，人员摆姿势不当或操作不当，引发疲劳过度或身体不适。
三、施工安全措施为了避免以上施工安全风险，需采取以下施工安全措施：1. 施工前准备在进入施工现场前，应对其作业区域进行检查，确定脚手架、安全网、吊篮等安全设施是否齐备，是否达到要求，并在施工人员进场前对相关设备进行检查和维护。
2. 现场设施设置1.设置人员警戒带：在施工现场周边设置人员警戒带，以确保施工区域的安全。
2.设置作业平台及限位装置：在搭建脚手架时，应按要求设置平台升降距离，设置限位装置，保证无人跌落。
3.吊装保护：在压型钢板吊装过程中，应设置吊点、吊缆、吊夹等保护设备，确保吊装稳定，杜绝压型钢板翻滚。
3. 作业人员要求1.命令的传达：作业前，负责人员应向作业人员清晰明白地传达作业内容、要求及注意事项，确保作业人员理解，并在作业过程中不断强调。
2.操作规范：作业人员在施工时应严格按安全规定操作，坚决杜绝越级作业和违章操作。
3.急救知识：作业人员应具备一定的应急救护知识及技能，及时处理可能出现的意外伤害。
4.劳逸结合：在长时间的作业中，应控制好作业时间，适当进行休息，保证身体不过度疲惫。
四、安全管理要求1.各级管理责任：各级管理人员应加强对施工现场的管控，实施管理制度，确保各项施工安全措施的落实和执行。
屋面压型钢板(彩钢瓦)施工技术交底
屋面压型钢板安装技术交底记录表工艺流程：固定第一排暗扣固定座→固定第一张压型板→安装下一排暗扣固定座及压型板→检查压型板公母肋是否正确扣合→按以上程序铺设后续屋面压型板。
铺设方向：铺设屋面压型板时，A轴线向G轴线依次铺设，按本地风向条件顺年最大频率风向横向搭接，从离风最远的一端开始铺设即由12轴线向1轴线铺设，以避免刮风时冷空气灌入室内。
3）安装方法第一步:拉线安装第一排特制暗扣固定座，每个暗扣固定座采用两个固定件固定在檩条支撑面上，每个支撑面设置一个暗扣座。
施工时根据定位放线，准确固定好第一排暗扣座，确保第一张压型板位置的准确无误。
暗扣座的形状是不对称的，在联锁肋拱直立边有一短的朝下弯曲边，固定时应注意方向。
第二步：将第一张屋面压型板，依照与天沟正交的方向，排放在已固定好的暗扣座上，并按设计要求准确量好压型板伸入天沟内长度为200mm，固定时先将中间肋对准暗扣的弯角，从中间向两端方向用脚肋或胶锤将中间肋及母肋依次扣合在暗扣上，并检查是否完全啮合。
第三步：挨紧第一张屋面压型板按相同方向放好第二排暗扣定座，使暗扣座的联锁肋拱直立边啮合于已安装好的压型板的公肋上，然后固定暗扣座第四步：将第二张压型板放在第二排暗扣座上，中心肋对准暗扣座的中心肋直立边上，将其母肋扣合在第一张板的公肋上，公肋上每隔30mm设有一个倒榫头，以增加压型板扣合的紧密程度，所以扣合时必须注意要扣到位。
为了达到完全啮合，重叠在下面的母肋的凸肩必须搭接公肋的凹肩，当沿着母肋的凸肩被嵌入公肋的凹肩时，就听到清晰的“咔嗒”声。
第五步：用同样的方法安装后面的屋面压型板，安装时注意连接要可靠、紧固，并随时检查屋面压型板边沿在天沟处成一条直线，以及上下安装位置控制线。
如果是后一块完整的压型板与遮檐板或女儿墙之间的距离大于半块压型板的宽度时，可以沿纵向切割压型板，保留完整的中心肋，并将压型板与一整列暗扣座完全啮合；如果最后一块压型板与遮檐板或女儿墙之间的距离小于半块压型板的宽度时，可以用盖板或收边板覆盖这段空隙，在这种情况下，要将暗扣座切存一半，以保护最后一块压型板的公肋。

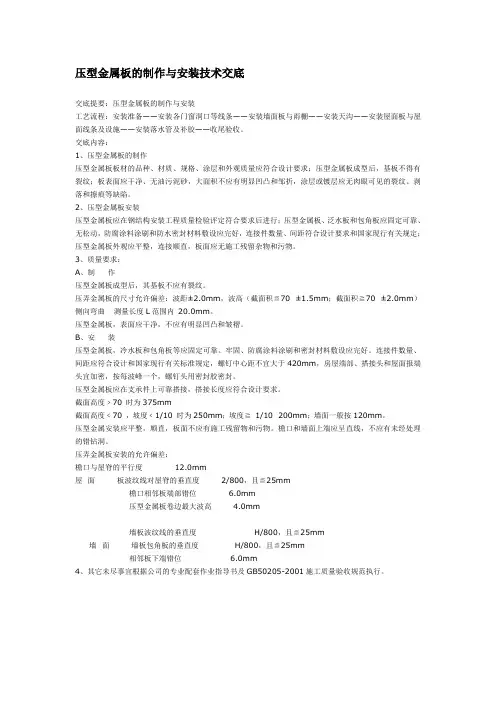

压型金属板的制作与安装技术交底
压型金属板的制作与安装技术交底交底提要：压型金属板的制作与安装工艺流程：安装准备——安装各门窗洞口等线条——安装墙面板与雨棚——安装天沟——安装屋面板与屋面线条及设施——安装落水管及补胶——收尾验收。
交底内容：1、压型金属板的制作压型金属板板材的品种、材质、规格、涂层和外观质量应符合设计要求；压型金属板成型后，基板不得有裂纹；板表面应干净、无油污泥砂，大面积不应有明显凹凸和邹折，涂层或镀层应无肉眼可见的裂纹、剥落和擦痕等缺陷。
2、压型金属板安装压型金属板应在钢结构安装工程质量检验评定符合要求后进行；压型金属板、泛水板和包角板应固定可靠、无松动，防腐涂料涂刷和防水密封材料敷设应完好，连接件数量、间距符合设计要求和国家现行有关规定；压型金属板外观应平整，连接顺直，板面应无施工残留杂物和污物。
3、质量要求：A、制作压型金属板成型后，其基板不应有裂纹。
压弄金属板的尺寸允许偏差：波距±2.0mm，波高（截面积≦70 ±1.5mm；截面积≧70 ±2.0mm）侧向弯曲测量长度L范围内20.0mm。
压型金属板，表面应干净，不应有明显凹凸和皱褶。
B、安装压型金属板，冷水板和包角板等应固定可靠、牢固、防腐涂料涂刷和密封材料敷设应完好。
连接件数量、间距应符合设计和国家现行有关标准规定，螺钉中心距不宜大于420mm，房屋端部、搭接头和屋面报端头宜加密，按每波峰一个，螺钉头用密封胶密封。
压型金属板应在支承件上可靠搭接，搭接长度应符合设计要求。
截面高度﹥70 时为375mm截面高度﹤70 ，坡度﹤1/10 时为250mm；坡度≧1/10 200mm；墙面一般按120mm。
压型金属安装应平整，顺直，板面不应有施工残留物和污物。
檐口和墙面上端应呈直线，不应有未经处理的错钻洞。
压弄金属板安装的允许偏差：檐口与屋脊的平行度 12.0mm屋面板波纹线对屋脊的垂直度2/800，且≦25mm檐口相邻板端部错位 6.0mm压型金属板卷边最大波高 4.0mm墙板波纹线的垂直度 H/800，且≦25mm墙面墙板包角板的垂直度 H/800，且≦25mm相邻板下端错位 6.0mm4、其它未尽事宜根据公司的专业配套作业指导书及GB50205-2001施工质量验收规范执行。
压型金属板安全技术交底模板
一、交底目的为确保压型金属板施工过程中的安全，防止事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、施工范围本交底适用于所有压型金属板施工项目，包括屋面、墙面、地面等。
三、施工人员要求1. 施工人员必须具备相应的施工技能和专业知识，熟悉本交底内容。
2. 施工人员应经过安全教育培训，取得相关资格证书。
3. 施工人员应穿戴符合要求的个人防护用品。
四、安全技术措施1. 施工现场安全措施（1）施工区域设置明显的安全警示标志，非施工人员禁止入内。
（2）施工现场应配备消防器材，并定期检查，确保其有效性。
（3）施工现场应设置安全通道，保持通道畅通。
（4）施工现场应设置临时设施，如临时休息室、厕所等，并确保其符合安全标准。
2. 施工人员安全措施（1）施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
（2）施工人员应遵守施工现场的安全规定，不得在施工过程中吸烟、喝酒。
（3）施工人员应熟悉施工现场的消防器材位置和操作方法。
（4）施工人员应了解施工现场的安全逃生路线。
3. 施工工艺安全措施（1）压型金属板施工前，应对施工现场进行清理，确保无障碍物。
（2）压型金属板吊装时，应使用专用吊具，确保吊装安全。
（3）压型金属板切割、钻孔时，应使用防护眼镜，防止铁屑飞溅。
（4）压型金属板焊接时，应采取防弧光措施，如佩戴防护眼镜。
（5）压型金属板施工过程中，应保持施工现场整洁，及时清理废料。
4. 特殊天气安全措施（1）雨雪天气施工时，应采取防滑措施，确保施工人员安全。
（2）大风天气施工时，应暂停高空作业，防止发生高空坠落事故。
五、应急处理1. 发生火灾时，应立即启动消防应急预案，组织人员逃生，并报告相关部门。
2. 发生人员伤亡事故时，应立即停止施工，并报告相关部门。
3. 发生设备故障时，应立即停止使用，排除故障后再继续施工。
六、交底记录1. 交底内容：本交底内容已向全体施工人员宣读，施工人员已了解并签字确认。
压型金属板技术交底(屋面板)
金属压型板安装分项工程技术交底交底内容：1．屋面彩板运输及吊运屋面彩板上运采用人工用绳子上拉法，统一从一个方向铺设。
每张板上拉时在绑扎绳子处可用塑料泡沫或纸板保护也可用其它保护方法，以防板面损坏。
拉板处时应在正式上拉前，用铁丝根据板长设不少于在同一斜面上四道以上斜道用作屋面上下滑道。
拉板时应设专人指挥，所有拉板人员同时同步调进行，防止因各人用力不同而产生折板现象。
风力大于4级时原则上应停止屋面板上运工作。
屋面板上运时须时刻注意板面正面朝上，且所有咬合位置朝向将要安装的屋面这边，以避免钢板调头而增加现场施工量及出现折板现象。
上屋面的板在倒运时也必须随时注意防止出现折板现象。
屋面板在上面的库存量以一天能安装结束为限，同时屋面板尽量堆放在安装区域钢屋架的左右位置，同一叠板数量不得超过25张，以尽量减少对钢架的施工荷载。
当天不能施工完的板和有大风影响时，应将板全部可靠的捆扎在一起，防止板被风刮坏的现象发生。
2．760型屋面板安装屋面板板型为760，板与板连接处分别采用1800 暗扣咬合法。
屋面板与檩条采用专用固定座用自钻自攻螺钉连接。
本屋面板安装方法如下：第一步：当彩钢板运至屋面檩条上准备安装时，必须使所有彩钢板搭接内肋面朝向开始扣紧的一边，第一列固定座先用自攻钉固定在檩条上，每根檩条一个。
在安装第一列固定座时，其定位应保证第一块钢板与建筑的山墙轴线相平行，利用第一块钢板的直边，对第一列固定座作一次调整和固定。
第二步：将第一块彩钢板放在已固定的固定座上，彩钢板的纵向悬于天沟。
第三步：定位下一列固定座，每根檩条上一个，并且使固定座的直立边啮合于已安装好的钢板的外肋上，每个固定座用专用自攻钉与檩条固定。
第四步：两块板安装联接后，随即用手动锁口机将边固定座处彩钢板与边固定座咬合在一起，根据天气情况，每根檩条处全部咬合后，在端部位适当增加几个固定点，以保证层面板的安全。
第五步：屋面板施工几跨间后，随即用手动锁口机进行屋面板的最后锁口工作，沿两屋面板搭接处通长依次进行。

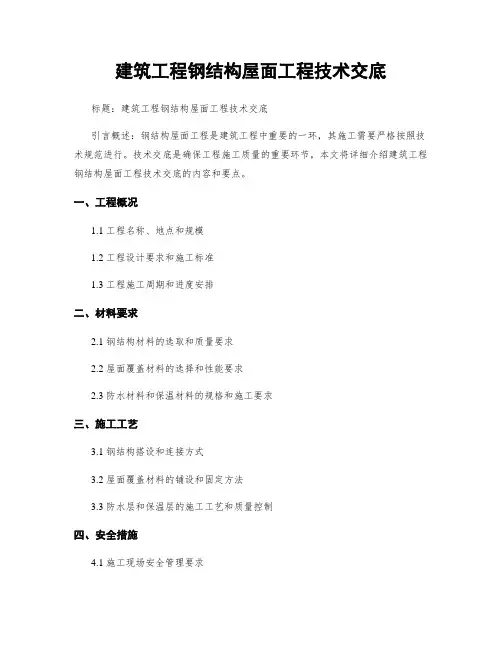

建筑工程钢结构屋面工程技术交底
建筑工程钢结构屋面工程技术交底标题：建筑工程钢结构屋面工程技术交底
引言概述：钢结构屋面工程是建筑工程中重要的一环，其施工需要严格按照技术规范进行。
技术交底是确保工程施工质量的重要环节，本文将详细介绍建筑工程钢结构屋面工程技术交底的内容和要点。
一、工程概况
1.1 工程名称、地点和规模
1.2 工程设计要求和施工标准
1.3 工程施工周期和进度安排
二、材料要求
2.1 钢结构材料的选取和质量要求
2.2 屋面覆盖材料的选择和性能要求
2.3 防水材料和保温材料的规格和施工要求
三、施工工艺
3.1 钢结构搭设和连接方式
3.2 屋面覆盖材料的铺设和固定方法
3.3 防水层和保温层的施工工艺和质量控制
四、安全措施
4.1 施工现场安全管理要求
4.2 高空作业安全措施
4.3 防火和防盗措施
五、验收标准
5.1 钢结构质量验收标准
5.2 屋面覆盖材料的质量验收标准
5.3 防水和保温层的验收标准
结论：建筑工程钢结构屋面工程技术交底是确保工程施工质量的重要环节，只有严格按照规范要求进行交底和执行，才能保证工程的安全、质量和进度。
建议施工单位和监理单位要加强沟通和协作，共同确保工程质量。
钢结构压型金属板屋面施工技术交底
进口
优
／
2
YX71-478金属屋面板压型机
1台
国产
优
／
3
电动弧形辊轧机
1台
进口
优
／
4
65/400金属屋面面板锁边机
65/400
2台
国产
良好
5
YX71-478金属屋面板锁边机
YX71-478
4把
国产
自动
优
6
屋面板夹子
4把
国产
机械
优
二、主要施工方法及主要做法要求
1、金属屋面施工工艺流程：
1.1底板檩条焊接
1.1.3屋面底板檩条采用的50X25X2.5mm方管，按照设计图纸要求，使用Q235B冷弯型钢，表面热浸镀锌，漆膜厚度≥40μm。现场由吊车将主檩条按指定地点卸车，注意檩条的成品保护，防止变形及碰坏涂层。底板檩条焊接在钢结构上，焊接时电流要适当，焊缝成形后不能出现气孔和裂纹，也不能出现咬边和焊瘤，焊缝尺寸应达到设计要求，焊缝应均匀，焊缝成型应美观，焊接工作完程验收后，对焊缝进行防腐处理，焊缝要求满足三级焊缝要求，满焊。
镀锌
5
镀锌钢丝网片
50X50X1.2
6
吸音层玻璃棉
50mm厚
7
镀铝锌白色PE面漆压型钢板
0.5mm厚板型YX15-240-960
8
不锈钢天沟
2.0mm厚不锈钢板
站房主要材料表
序号
材料名称
材料规格
备注
1
铝镁锰铝本色压型铝板
0.9mm厚板型65/400直立缝屋面板
2
防水透气膜
0.48mm厚
3
岩棉保温板
100mm厚
压型金属板安装安全技术交底-
(3)施工中工人不可聚集．以免集中荷载过大．造成板面损坏。
(4)施工的工人不得在屋面奔跑、打阉．抽烟和乱扔垃圾。
(5)当夭吊至屋面上的板材应安装完毕．如果有未安装完的板材应世临时固定．以免被风刮下，造成事故。
(6)早上屋面易有露水，坡屋面上彩板面滑．应特别注意防护措施。
(14)电动工具的连接插座应加防雨措施，避免造成事故。
压型金属板安装Βιβλιοθήκη 全技术交底工程名称：施工单位
分项工程名称
交底部门
交底人
交底日期
年月日
接受交底班组或员工签名：
交底内容：
(1)压型铜板施工时两端要同时拿起，轻拿轻放，避免滑动或翘头，施工剪切下来的料头要放置稳妥．随时收集，避免坠落。非施工人员禁止进人施工楼层，避免焊接弧光灼伤眼睛或晃眼造成摔伤，焊接辅助施工人员应藏墨镜配合施工。
(7)现场切割过程中，切割机械的底面不宜与彩板面直接接触，最好垫以薄三合板材。
(8)吊装中不要将彩板与脚手架、柱子、砖墙等碰撞和摩擦。
(9)在屋面上施工的工人应穿腔底不带钉子的鞋。-
(10)操作工人携带的工具等应放在工具袋中．如放在屋面上应放在专用的布或其他片材上。
(11)不得将其他材料散落在屋面上．或污染板材。
(12)板面饮屑清理，板面在切割和钻孔中会产生铁屑，这些铁属必须及时清除．不可过夜。因为铁屑在潮湿空气条件下或雨天中会立即锈蚀．在彩板面上形成一片片红色锈斑。附着于彩板面上，形成后很难清除。此外．其他切除的彩板头，铝合盒拉饰钉上拉断的铁杆等应及时清理。
(13)在用密封胶封堵缝时．应将附着面攘干净，以使密封胶在彩板上有良好的结合面．
