直流电机的PWM电流速度双闭环调速系统课程设计
课程设计-直流双闭环调速系统-----带原理图的
摘要本文主要研究了利用MCS-51系列单片机控制PWM信号从而实现对直流电机转速进行控制的方法。
文章中采用了专门的芯片组成了PWM信号的发生系统，并且对PWM信号的原理、产生方法以及如何通过软件编程对PWM信号占空比进行调节，从而控制其输入信号波形等均作了详细的阐述。
此外，本文中还采用了芯片IR2112S作为直流电机正转调速功率放大电路的驱动模块来完成了在主电路中对直流电机的控制。
另外，本系统中使用了光电编码器对直流电机的转速进行测量，经过滤波电路后，将测量值送到A/D转换器，并且最终作为反馈值输入到单片机进行PI运算，从而实现了对直流电机速度的控制。
在软件方面，文章中详细介绍了PI运算程序，单片机产生PWM波形的程序，初始化程序等的编写思路和具体的程序实现，M法数字测速及动态LED显示程序设计，A/D转换程序及动态扫描LED显示程序和故障检测程序及流程图。
关键词： PWM信号直流调速双闭环 PI调节前言本文主要研究了利用MCS-51系列单片机，通过PWM方式控制直流电机调速的方法。
冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
PWM控制技术就是以该结论为理论基础，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些脉冲来代替正弦波或其他所需要的波形。
按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。
PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在上世纪80年代以前一直未能实现。
直到进入上世纪80年代，随着全控型电力电子器件的出现和迅速发展，PWM控制技术才真正得到应用。
随着电力电子技术、微电子技术和自动控制技术的发展以及各种新的理论方法，如现代控制理论、非线性系统控制思想的应用，PWM控制技术获得了空前的发展。
到目前为止，已经出现了多种PWM控制技术。
PWM控制技术以其控制简单、灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式，也是人们研究的热点。
运动控制课程设计不可逆直流PWM双闭环调速系统
运动控制课程设计-不可逆直流PWM双闭环调速系统运动控制课程设计-不可逆直流PWM双闭环调速系统一、设计背景和目的随着工业自动化的快速发展，运动控制系统的应用越来越广泛。
其中，不可逆直流PWM双闭环调速系统在许多场合具有重要作用。
本设计旨在加深对运动控制理论的理解，通过实际操作，掌握不可逆直流PWM双闭环调速系统的设计方法。
二、系统概述不可逆直流PWM双闭环调速系统主要包括电流反馈环和速度反馈环。
电流反馈环主要用于控制电流，速度反馈环则主要用于控制转速。
通过两个环路的协同作用，实现对电机转速的精确控制。
三、系统设计1.硬件设计本系统主要由功率电路、控制电路、检测电路和驱动电路组成。
功率电路包括PWM逆变器和整流器，用于实现直流电转换为交流电，并根据控制信号调节输出电压。
控制电路主要包括控制器和算法，用于实现对电流和转速的反馈控制。
检测电路包括电流检测和速度检测，用于实时监测电流和转速。
驱动电路包括PWM驱动器和H桥驱动器，用于驱动电机旋转。
2.软件设计本系统的软件部分主要包括电流控制环和速度控制环的实现。
电流控制环通过比较实际电流与设定电流的差值，运用PI（比例积分）控制算法调节PWM逆变器的输出电压，以实现对电流的精确控制。
速度控制环则通过比较实际速度与设定速度的差值，运用PI控制算法调节PWM驱动器的占空比，以实现对转速的精确控制。
两个环路之间采用串联连接，电流控制环作为速度控制环的内环，以实现对电流和转速的高效控制。
四、测试与分析1.测试方法为验证本系统的性能，需要进行电流控制环测试和速度控制环测试。
在电流控制环测试中，设定电流值，观察实际电流是否能够快速、准确地跟踪设定值。
在速度控制环测试中，设定转速值，观察实际转速是否能够快速、准确地跟踪设定值。
2.结果分析通过测试，可以发现本系统在电流控制环和速度控制环方面均具有较好的性能。
在电流控制环测试中，实际电流能够快速、准确地跟踪设定值，跟踪误差较小。
基于PWM控制的直流双闭环调速系统设计
快的动态响应只能满足一般生产机械的调速要求。电流
作者简介：谭杰，中国矿业大学信息与电气工程学院。
万方数据

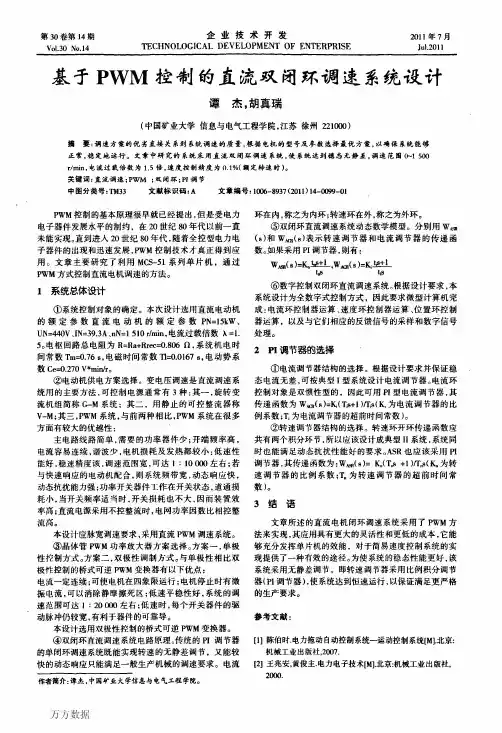

基于PWM控制的直流双闭环调速系统设计
作者： 作者单位： 刊名： 英文刊名： 年，卷(期)： 谭杰， 胡真瑞 中国矿业大学,信息与电气工程学院,江苏,徐州,221000 企业技术开发（下半月） TECHNOLOGICAL DEVELOPMENT OF ENTERPRISE 2011,30(7)
系统采用无静差调节，即转速调节器采用比例积分调节 器（Ｐｌ调节器），使系统达到恒速运行，以保证满足更严格
的生产要求。 参考文献： 【ｌ】陈伯时．电力拖动自动控制系统—运动控制系统【Ｍ】．北京： 机械工业出版社，２００７． 【２】２王兆安，黄俊主．电力电子技术【Ｍ】．北京：机械工业出版社，
２０００．
本设计选用双极性控制的桥式可逆ＰＷＭ变换器。 ④双闭环直流调速系统电路原理。传统的ＰＩ调节器
ｒ／ｍｉｎ，电流过载倍数为１．５倍，速度控制精度为０．１％（额定转速时）。
５００
关键词：直流调速；ＰＷＭ；双闭环；ＰＩ调节
中图分类号：ＴＭ３３
文献标识码：Ａ
文章编号：１００６—８９３７（２０１１）１４一００９９—０１
ＰＷＭ控制的基本原理很早就已经提出，但是受电力
电子器件发展水平的制约，在２０世纪８０年代以前一直
第３０卷第１４期
Ｖ０１．３０ Ｎｏ．１４
企业技术开发
ＴＥＣＨＮＯＬＯＧＩＣＡＬ ＤＥＶＥＬＯＰＭＥＮＴ ＯＦ ＥＮＴＥＲＰＲＩＳＥ
２０１１年７月
Ｊｕｌ．２０１ １
基于ＰＷＭ控制的直流双闭环调速系统设计
谭杰。胡真瑞
双闭环直流调速系统的设计

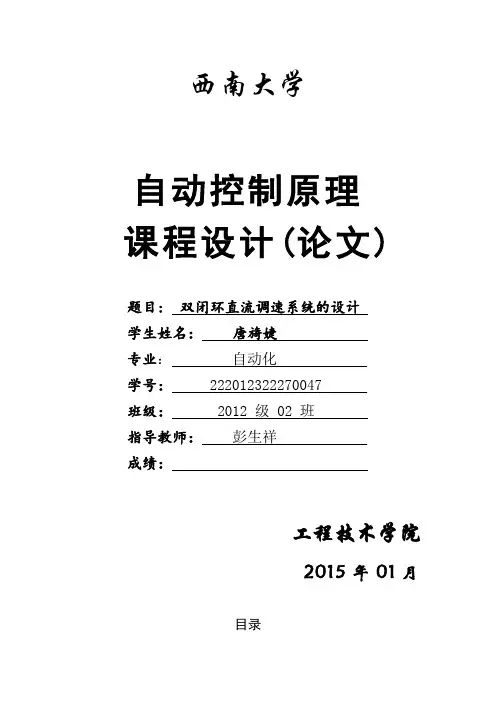

西南大学自动控制原理课程设计(论文)题目: 双闭环直流调速系统的设计学生姓名：唐旖婕专业：自动化学号： 222012322270047班级：2012 级 02 班指导教师：彭生祥成绩：工程技术学院2015年01月目录1、引言2、设计任务及要求2.1 设计任务 (3)2.1 设计要求 (4)3、理论设计3.1 电机时间常数的测定 (4)3.2 电流调节器设计 (6)3.2.1 选择电流调节器结构 (6)3.2.2 计算电流调节器参数 (7)3.3 转速调节器设计 (8)3.3.1 选择转速调节器结构 (8)3.3.2 计算转速调节器参数 (9)4、系统建模及仿真实验4.1 三闭环仿真实验 (9)4.2 调试过程 (9)5、总结与体会双闭环直流调速系统的设计唐旖婕西南大学工程技术学院，重庆 4007151、引言1.1 摘要在直流调速系统中，转速、电流双闭环直流调速系统是应用最广的直流调速系统，传统的设计方法为工程设计方法，它对被控对象的模型做了理想化和近似处理，故工程设计方法是一种近似的设计，而对一些高性能系统要求起制动超调小、动态速降小、恢复时间短，则需采用更为先进的控制策略。
双闭环直流调速系统即速度和电流双闭环直流调速系统，是由单闭环直流调速系统发展起来的，调速系统使用比例积分调节器，可以实现转速的无静差调速。
又采用电流截止负反馈环节，限制了起（制）动时的最大电流。
这对一般的要求不太高的调速系统，基本上已经能满足要求。
但是由于电流截止负反馈限制了最大电流，加上电动机反电势随着转速的上升而增加，使电流到达最大值后迅速降下来，这样，电动机的转矩也减小了，使起动加速过程变慢，起动的时间比较长。
在这些系统中为了尽快缩短过渡时间，所以就希望能够充分利用晶闸管元件和电动机所允许的过载能力，使起动的电流保护在最大允许值上，电动机输出最大转矩，从而转速可直线迅速上升，使过渡过程的时间大大的缩短。
另一方面，在一个调节器的输出端有综合几个信号，各个参数互相调节比较困难。
双闭环可逆直流脉宽PWM调速系统设计
双闭环可逆直流脉宽PWM调速系统设计一、系统概述二、系统设计原理1.速度内环设计原理速度内环的目标是实现对电机转速的闭环控制。
通过测量电机输出轴速度和设定速度值之间的差异，根据PID控制算法计算出控制信号，通过控制器输出的脉宽PWM信号调节电机的输出转矩，从而实现对电机速度的控制。
2.电流外环设计原理电流外环的目标是实现对电机电流的闭环控制。
通过测量电机的电流和设定电流值之间的差异，根据PID控制算法计算出电流控制信号，通过控制器输出的脉宽PWM信号调节电机的电流，从而实现对电机电流的控制。
三、系统构建要素1.电机驱动模块：用于控制电机的转矩和速度，并提供脉宽PWM信号输出接口。
通常使用MOSFET或IGBT作为功率开关元件。
2.速度测量模块：用于测量电机输出轴的转速，通常采用霍尔元件或编码器。
3.电流测量模块：用于测量电机的电流。
通常通过电流传感器或全桥电流检测器实现。
4.控制器：对测量的速度和电流数据进行处理，根据PID控制算法计算出合适的脉宽PWM信号，控制电机的转速和电流。
5.信号调理模块：用于对控制信号进行滤波和放大，以保证信号的稳定性和合理性。
6.反馈回路：将测量得到的电机速度和电流数据反馈给控制器，以实现闭环控制。
7.电源模块：为整个系统提供稳定的电源。
四、系统工作流程1.控制器通过速度测量模块获取电机的实际速度，并与设定速度进行比较计算出速度误差。
2.控制器通过电流测量模块获取电机的实际电流，并与设定电流进行比较计算出电流误差。
3.将速度误差和电流误差作为输入，经过PID控制算法计算出合适的脉宽PWM信号。
4.控制器将计算得到的脉宽PWM信号通过信号调理模块进行滤波和放大，然后输出到电机驱动模块。
5.电机驱动模块根据脉宽PWM信号的占空比调节电机的输出转矩和电流。
6.通过反馈回路将电机的实际速度和电流信息返回给控制器。
7.根据反馈信息对速度误差和电流误差进行修正，进一步优化脉宽PWM信号的计算。
直流电机的PWM电流速度双闭环调速系统课程设计
电力拖动课程设计题目：直流电机的PWM电流速度双闭环调速系统姓名：学号：班级：指导老师：课程评分：日期目录一、设计目标与技术参数二、设计基本原理（一）调速系统的总体设计（二）桥式可逆PWM变换器的工作原理（三）双闭环调速系统的静特性分析（四）双闭环调速系统的稳态框图（五）双闭环调速系统的硬件电路（六）泵升电压限制（七）主电路参数计算和元件选择（八）调节器参数计算三、仿真（一）仿真原理（含建模及参数）（二）重要仿真结果（目的为验证设计参数的正确性）四、结论参考文献附录1：调速系统总图附录2：调速系统仿真图一、设计目标与技术参数直流电机的PWM电流速度双闭环调速系统的设计目标如下：额定电压：U N=220V；额定电流：I N=136A；额定转速：n N：=1460r/min；电枢回路总电阻：R=0.45Ω；电磁时间常数：T l=0.076s；机电时间常数：T m=0.161s；电动势系数：C e=0.132V*min/r；转速过滤时间常数：T on=0.01s；转速反馈系数α=0.01V*min/r；允许电流过载倍数：λ=1.5；电流反馈系数：β=0.07V/A；电流超调量：σi≤5%；转速超调量：σi≤10%；运算放大器：R0=4KΩ；晶体管PWM功率放大器：工作频率：2KHz；工作方式：H型双极性。
PWM变换器的放大系数：K S=20。
二、设计基本原理（一）调速系统的总体设计在电力拖动控制系统的理论课学习中已经知道，采用PI调节的单个转速闭环直流调速系统可以保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，例如要求快速起制动，突加负载动态速降小等等，单闭环调速系统就难以满足需要。
这主要是因为在单闭环调速系统中不能随心所欲的控制电流和转矩的动态过程。
如图2-1所示。
图2-1 直流调速系统启动过程的电流和转速波形用双闭环转速电流调节方法，虽然相对成本较高，但保证了系统的可靠性能，保证了对生产工艺的要求的满足，既保证了稳态后速度的稳定，同时也兼顾了启动时启动电流的动态过程。
单片机课程设计PWM直流电动机调速控制系统方案
单片机原理及应用—— P W M直流电机调速控制系统概括直流电动机具有良好的启动性能和调速特性。
具有起动转矩大、调速平稳、经济大范围、调速容易、调速后效率高等特点。
本文设计的直流电机调速系统主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路和独立按键组成的电子产品组成。
电源采用78系列芯片，采用PWM波方式实现电机+5V、+15V调速，PWM为脉宽调制，通过51单片机改变占空比实现。
通过独立的按键实现电机的启停、调速和转向的手动控制，LED实现测量数据（速度）的显示。
电机转速采用霍尔传感器检测输出方波，通过51单片机统计1秒内方波脉冲个数，计算电机转速，实现直流电机的反馈控制。
关键词：直流电机调速； H桥驱动电路； LED显示屏; 51单片机目录摘要2摘要错误!未定义书签。
目录3第 1 章引言41.1 概述41.2 国外发展现状41.3 要求51.4 设计目的及6第 2 章项目论证与选择72.1 电机调速模块72.2 PWM调速工作模式72.3 PWM脉宽调制方式错误!未定义书签。
2.4 PWM 软件实现错误!未定义书签。
第三章系统硬件电路设计83.1 信号输入电路83.2 电机PWM驱动模块电路9第 4 章系统的软件设计104.1 单片机选型104.2 系统软件设计分析10第 5 章 MCU 系统集成调试135.1 PROTEUS 设计与仿真平台错误!未定义书签。
18传统开发流程对比错误!未定义书签。
第一章简介1.1 概述现代工业的电驱动一般要求部分或全部自动化，因此必须与各种控制元件组成的自动控制系统相联动，而电驱动可视为自动电驱动系统的简称。
在这个系统中，生产机械可以自动控制。
随着现代电力电子技术和计算机技术的发展以及现代控制理论的应用，自动电驱动正朝着计算机控制的生产过程自动化方向发展。
以实现高速、高质量、高效率的生产。
在大多数集成自动化系统中，自动化电力牵引系统仍然是不可或缺的组成部分。
转速电流双闭环pwm—m可逆直流脉宽调速系统实验报告
转速电流双闭环pwm—m可逆直流脉宽调速系统实验报告转速电流双闭环PWM-M可逆直流脉宽调速系统实验报告一、引言直流调速系统是现代工业中常用的电机调速方式之一，在实际应用中具有广泛的使用。
其中，转速电流双闭环PWM-M可逆直流脉宽调速系统是其中一种典型的调速控制方式。
本实验旨在通过搭建转速电流双闭环PWM-M可逆直流脉宽调速系统，研究其调速性能以及运行特点。
二、实验目的1. 理解转速电流双闭环PWM-M可逆直流脉宽调速系统的原理和结构；2. 掌握控制脉宽调制技术在直流电机调速系统中的应用；3. 通过实验验证该调速系统的性能和运行特点。
三、实验原理转速电流双闭环PWM-M可逆直流脉宽调速系统是将转速和电流两个回路分别采用闭环控制的直流调速系统。
其中，转速回路通过传感器对电机转速进行采集，与期望转速进行比较后，经过PID控制器得到转速控制信号，再经过比较器进行与PWM脉宽控制信号进行比较产生控制脉宽；电流回路通过采集直流电机的电流信号，经过PID控制器得到电流控制信号，再与PWM控制脉宽信号进行比较生成最终的输出脉宽。
四、实验步骤1. 搭建转速电流双闭环PWM-M可逆直流脉宽调速系统实验装置；2. 设置期望转速和电流参考值；3. 分别采集电机转速和电流信号；4. 利用PID控制器对转速和电流进行闭环控制；5. 通过比较器生成脉宽控制信号，控制电机转矩；6. 记录实验数据并进行分析。
五、实验结果与分析通过实验，我们可以得到实验数据并进行分析。
其中，我们可以通过比较实际转速与期望转速的差距，来评价转速闭环控制的性能。
同时，通过比较实际电流值与期望电流值之间的差距，来评价电流闭环控制的性能。
根据实验数据，我们可以得到转速与电流控制的准确性、稳定性以及响应速度等指标，评估整个调速系统的性能。
六、结论通过实验，我们成功搭建了转速电流双闭环PWM-M可逆直流脉宽调速系统实验装置，并完成了相关实验。
根据实验结果分析，我们可以评估该调速系统的性能和运行特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流电机的PWM电流速度双闭环调速系统课程设计LT一、设计目标与技术参数直流电机的PWM电流速度双闭环调速系统的设计目标如下：额定电压：U N=220V；额定电流：I N=136A；额定转速：n N：=1460r/min；电枢回路总电阻：R=0.45Ω；电磁时间常数：T l=0.076s；机电时间常数：T m=0.161s；电动势系数：C e=0.132V*min/r；转速过滤时间常数：T on=0.01s；转速反馈系数α=0.01 V*min/r；允许电流过载倍数：λ=1.5；电流反馈系数：β=0.07V/A；电流超调量：σi ≤5%；转速超调量：σi≤10%；运算放大器：R=4KΩ；晶体管PWM功率放大器：工作频率：2KHz；工作方式：H型双极性。
PWM变换器的放大系数：K S=20。
二、设计基本原理（一）调速系统的总体设计在电力拖动控制系统的理论课学习中已经知道，采用PI调节的单个转速闭环直流调速系统可以保证系统稳定的前提下实现转速无静差。
但是，如果对系统的动态性能要求较高，例如要求快速起制动，突加负载动态速降小等等，单闭环调速系统就难以满足需要。
这主要是因为在单闭环调速系统中不能随心所欲的控制电流和转矩的动态过程。
如图2-1所示。
图2-1 直流调速系统启动过程的电流和转速波形用双闭环转速电流调节方法，虽然相对成本较高，但保证了系统的可靠性能，保证了对生产工艺的要求的满足，既保证了稳态后速度的稳定，同时也兼顾了启动时启动电流的动态过程。
在启动过程的主要阶段，只有电流负反馈，没有转速负反馈，不让电流负反馈发挥主要作用，既能控制转速，实现转速无静差调节，又能控制电流使系统在充分利用电机过载能力的条件下获得最佳过渡过程，很好的满足了生产需求。
直流双闭环调速系统的结构图如图2-2所示，转速调节器与电流调节器串极联结，转速调节器的输出作为电流调节器的输入，再用电流调节器的输出去控制PWM装置。
其中脉宽调制变换器的作用是：用脉冲宽度调制的方法，把恒定的直流电源电压调制成频率一定、宽度可变的脉冲电压序列，从而可以改变平均输出电压的大小，以调节电机转速，达到设计要求。
直流PWM控制系统是直流脉宽调制式调速控制系统的简称，与晶闸管直流调速系统的区别在于用直流PWM变换器取代了晶闸管变流装置。
（二）桥式可逆PWM 变换器的工作原理脉宽调制器的作用是：用脉冲宽度调制的方法，把恒定的直流电源电压调制成频率一定宽度可变的脉冲电压序列，从而平均输出电压的大小，以调节电机转速。
桥式可逆PWM 变换器电路如图2-3所示。
这是电动机M 两端电压ABU 的极性随开关器件驱动电压的极性变化而变化。
MGMOTOR DCVT1VT2VD1VD2VT3VT4VD3VD4Ug1Ug2Ug3Ug4Us图2-3 桥式可逆PWM 变换器电路双极式控制可逆PWM 变换器的四个驱动电压波形如图2-4所示。
O OO O U g1U g2U-Usi d图2-4 PWM 变换器的驱动电压波形 他们的关系是：1423g g g g UU U U ==-=-。
在一个开关周期内，当0on t t ≤<时，晶体管1VT 、4VT 饱和导通而3VT 、2VT 截止，这时AB s UU =。
当on t t T ≤<时，1VT 、4VT 截止，但3VT 、2VT 不能立即导通，电枢电流d i 经2VD 、3VD 续流，这时AB s U U =-。
ABU 在一个周期内正负相间，这是双极式PWM 变换器的特征，其电压、电流波形如图2-4所示。
电动机的正反转体现在驱动电压正、负脉冲的宽窄上。
当正脉冲较宽时，2on T t>，则AB U 的平均值为正，电动机正转，当正脉冲较窄时，则反转；如果正负脉冲相等，2on T t=，平均输出电压为零，则电动机停止。
双极式控制可逆PWM 变换器的输出平均电压为21on on on d s s t T t t U U U T T T -⎛⎫=-=- ⎪⎝⎭如果定义占空比on tT ρ=，电压系数dsU U γ= 则在双极式可逆变换器中21γρ=-调速时，ρ的可调范围为0～1相应的1~1γ=-+。
当12ρ>时，γ为正，电动机正转；当12ρ<时，γ为负，电动机反转；当12ρ=时，0γ=，电动机停止。
但电动机停止时电枢电压并不等于零，而是正负脉宽相等的交变脉冲电压，因而电流也是交变的。
这个交变电流的平均值等于零，不产生平均转矩，徒然增大电动机的损耗这是双极式控制的缺点。
但它也有好处，在电动机停止时仍然有高频微震电流，从而消除了正、反向时静摩擦死区，起着所谓“动力润滑”的作用。
双极式控制的桥式可逆PWM 变换器有以下优点：1）电流一定连续。
2）可使电动机在四象限运行。
3）电动机停止时有微震电流，能消除静摩擦死区。
4）低速平稳性好，每个开关器件的驱动脉冲仍较宽，有利于保证器件的可靠导通。
（三）双闭环直流调速系统的静特性分析由于采用了脉宽调制，电流波形都是连续的，因而机械特性关系式比较简单，电压平衡方程如下d s d di U Ri LE dt =++ (0)on t t ≤<. d s d di U Ri L E dt =++()on t t T ≤< 按电压平衡方程求一个周期内的平均值，即可导出机械特性方程式，电枢两端在一个周期内的电压都是d s UU γ=，平均电流用d I 表示，平均转速/e n E C =，而电枢电感压降ddi L dt 的平均值在稳态时应为零。
于是其平均值方程可以写成s d d e U RI E RI C n γ=+=+则机械特性方程式0sd de e eU R R n I n I C C C γ=-=-（四）双闭环直流调速系统的稳态结构框图双闭环直流系统的稳态结构图如图2-5，分析双闭环调速系统静特性的关键是掌握PI调节器的稳态特征。
一般存在两种状况：饱和——输出达到限幅值；不饱和——输出未达到限幅值。
当调节器饱和时，输出为恒值，输入量的变化不再影响输出，相当与使该调节环开环。
当调节器不饱和时，PI作用使输入偏差电压在稳态时总是为零。
图2-5双闭环直流调速系统的稳态结构框图实际上，在正常运行时，电流调节器是不会达到饱和状态的。
因此，对于静特性来说，只有转速调节器饱和与不饱和两种情况。
（五）双闭环直流调速系统的硬件电路双闭环直流调速系统主电路中的UPE 是直流PWM 功率变换器。
系统的特点：双闭环系统结构，实现脉冲触发、转速给定和检测。
由软件实现转速、电流调节，系统由主电路、检测电路、控制电路、给定电路、显示电路组成。
如图2-6所示。
图2-6 双闭环直流 PWM 调速系统硬件结构图主电路：三相交流电源经不可控整流器变换为电压恒定的直流电源，再经过直流PWM变换器得到可调的直流电压，给直流电动机供电。
检测回路：包括电压、电流、温度和转速检测。
电压、电流和温度检测由A/D转换通道变为数字量送入微机；转速检测用数字测速（光电码盘）。
故障综合：利用微机拥有强大的逻辑判断功能，对电压、电流和温度等信号进行分析比较，若发生故障立即通知微机进行故障诊断，以便及时处理，避免故障进一步扩大。
这也是才用微机控制的优势所在。
（六）泵生电压限制当脉宽调速系统的电动机减速或停车时,储存在电机和负载传动部分的动能将变成电能，并通过PWM 变压器回馈给直流电源。
一般直流电源由不可控的整流器供电，不可能回馈电能，只好对滤波电容器充电而使电源电压升高，称作“泵升电压”。
如果要让电容器全部吸收回馈能量，将需要很大的电容量，或者迫使泵升电压很高而损坏元器件。
在不希望使用大量电容器（在容量为几千瓦的调速系统中，电容至少要几千微法）从而大大增加调速装置的体积和重量时，可以采用由分流电阻R 和开关管VT 组成的泵升电压限制电路，用R 来消耗掉部分动能。
R 的分流电路靠开个器件VT 在泵升电压达到允许数值时接通。
（七）主电路参数计算和元件选择主电路参数计算包括整流二极管计算，滤波电容计算、功率开关管 IGBT 的选择及各种保护装置的计算和选择等。
（1）整流二极管及滤波电容的计算根据二极管的最大整流平均 fI 和最高反向工作电压 R U 分别应满足：3.32/61.121.1I )(f =⨯≈÷⨯>AV o I （A ）17111021.121.1U 2R =⨯⨯=⨯⨯>U （V ） 选用大功率硅整流二极管，型号和参数如下所示：在设计主电路时，滤波电容是根据负载的情况来选择电容C 值，使RC ≥（3~5）T/2，且有9495.01109.0U max d =⨯⨯=（V) 2.00.51C 2⨯≥⨯，即C ≥15000uF故此，选用型号为CD15的铝电解电容，其额定直流电压为400V ，标称容量为22000uF 。
（2）IGBT 的计算最大工作电流 Imax ≈2Us/R=440/0.45=978(A) 集电极－发射极反向击穿电压）（CEO BV）（CEO BV ≥(2～3)Us=440～660v（八）调节器参数计算（1）调节器工程设计方法的基本思路 先选择调节器的结构，以确保系统稳定，同时满足所需要的稳态精度。
再选择调节器的参数，以满足动态性能指标。
设计多环控制系统的一般原则是：从内环开始，一环一环地逐步向外扩展。
在这里是：先从电流环人手，首先设计好电流调节器，然后把整个电流环看作是转速调节系统中的一个环节，再设计转速调节器。
（2）电流环的设计下图2-7为电流环结构图图2-7 电流环结构图I ．确定时间常数（1）PWM 装置滞后时间常数：T S =0.0017s 。
（2）电流滤波时间常数T oi 取0.002s 。
（3）电流环小时间常数T ∑i 。
按小时间常数近似处理，取T ∑i =T S +T oi =0.0037s 。
II 选择电流调节器结构根据设计要求，%5%iσ≤，并保证稳态电流无差，可以按典型I 型系统设计电流调节器。
电流环控制对象是双惯性型的，因此电流调节器选用PI 型，其传递函数为*1()i ACR i i s W s K s ττ+=检查对电源电压的抗扰性能：/0.076/0.003720.5430l i T T ∑==< ，参照典型I 型系统动态抗扰性能，各项指标都是可以接受的。
III 计算电流调节器参数电流调节器超前时间常数：0.076i l T s τ==。
电流开环增益：要求%5%i σ≤时，应取0.5I i K T ∑=，因此110.50.5135.140.0037I i K s s T --∑===于是135.140.0760.21 2.840.0520i i I R K K Ks τβ⨯⨯===⨯IV 检验近似条件电流环截止频率：1135.14ci I K s ω-==（1） 脉宽调制变换器传递函数近似条件 1111s 196.08330.0017ci s Ts ω--==>⨯ 满足近似条件。
