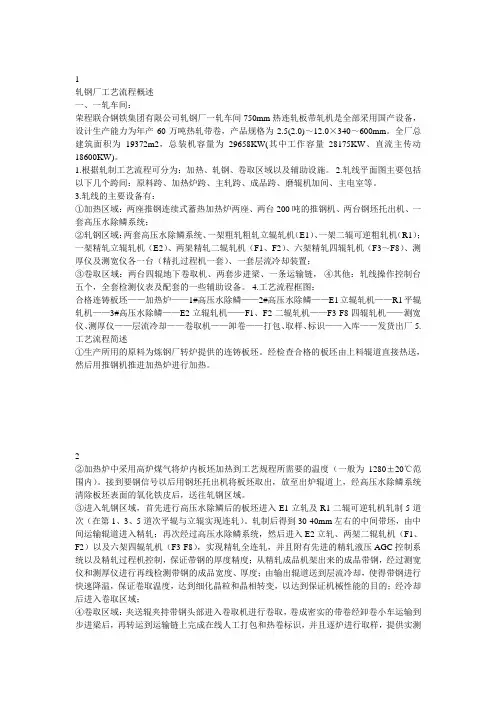

轧钢工艺流程图

YFSJGC002ER506E焊接用钢盘条操作规程.docx

YF/SJ-GC-002 ER50-6E 焊丝用钢盘条技术操作规程 1.工艺路线 低硫铁水→ 120 吨转炉→ LF 炉→ 8 机 8 流连铸→高线轧制 2.技术要求 2.1 标准 执行 GB/T 3429-2002标准 2.2 化学成分 (%)： ER50-6 C Si Mn P S E 国标0.06-0.15 0.80-1.15 1.40-1.85≤0.025≤0.025 内控0.06-0.09 0.88-0.98 1.48-1.58≤0.020≤0.015 注：钢中残余元素Cr、Ni 、Cu、Mo 、Pb、Sn 均≤0.040%,Al ≤0.005%, As≤0.010% 。 2.3 力学性能 抗拉强度： 510 ≤Rm ≤540MPa ；A≥28% 。 2.4 表面质量 盘条表面不得有裂纹、折叠、结疤、耳子、分层及夹杂。 2.5 夹杂物控制 B 类≤2 级， C 类≤2.5 级； Be 类≤1.5 级， Ce 类≤2 级 3.质量考核 对于不符合本技术规程标准要求的钢坯、钢材，均纳入一次合格率考核。 4.附件 附件 1、2、3 分别为炼钢工艺操作要点、轧钢工艺操作要点、检 验项目及取样数量要求。

附件 1 ER50-6E 炼钢工艺操作要点 1、冶炼工艺流程 高炉铁水→鱼雷罐车→铁水包→120T 转炉→LF 炉外精炼→连铸机 2、化学成份控制要求 %C Si Mn P S 国标0.06~0.150.80~1.15 1.40~1.85≤0.025≤0.025 内控0.06~0.090.88~0.98 1.48~1.58≤0.020≤0.015 转炉≤0.050.75-0.85 1.40-1.50≤0.015≤0.020 注：①严格按内控成分控制。Cu 、Ni ≤0.10% ，Cr ≤0.15% ，Ca≤0.0012% ，Al T ≤0.005% ； ②转炉须保证精炼的进站的成份。 3、工艺条件 3.1 原材料条件 3.1.1 铁水： Si ≥0.20%，P 0.125%，温度≥1300℃。 3.1.2 废钢：采用干燥、块度合适（单重≯ 50kg ）、优质废钢 ,不得含有 有色金属。 3.1.3 高硅硅锰： Si≥27% ；Mn ≥60 ％； P≤0.10 ％； S≤0.025 ％； C≤ 0.15 ％；水份≤0.5% ，粒度：10mm ～70mm ；低铝硅铁：74% Si 80% ，P 0.035% ，S 0.02% ，Al 0.5% ，粒度 10-50mm 。 3.1.4 造渣料等原料应干燥，不得潮湿；严禁使用污泥球、返渣。 3.1.5 氧枪、烟罩漏水时，不得冶炼该钢种。负责人：炉长

轧钢生产工艺流程介绍

轧钢生产工艺流程介绍 1、棒材生产线工艺流程 钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库 (1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。 ①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。 ②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。 (2)、钢坯加热 钢坯加热是热轧生产工艺过程中的重要工序。 : ①、钢坯加热的目的 钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。 ②、三段连续式加热炉 所谓的三段即：预热段、加热段和均热段。 预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。（一般预加热到300～450℃） 加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。 均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。③、钢坯加热常见的几种缺陷 （ a、过热 钢坯在高温长时间加热时，极易产生过热现象。钢坯产生过热现象主要表现在钢

的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。过热钢在轧制时易产生拉裂，尤其边角部位。轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。 为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。 b、过烧 钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。 过烧钢在轧制时会产生严重的破裂。因此过烧是比过热更为严重的一种加热缺陷。过烧钢除重新冶炼外无法挽救。 避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。 { c、温度不均 钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。温度不均的钢坯，轧制时轧件尺寸精度难以稳定控制，且易造成轧制事故或设备事故。 避免方法：合理控制炉温和加热速度；做好轧制与加热的联系衔接。 d、氧化烧损 钢坯在室温状态就产生氧化，只是氧化速度较慢而已，随着加热温度的升高氧化速度加快，当钢坯加热到1100—1200℃时，在炉气的作用下进行强烈的氧化而生成氧化铁皮。氧化铁皮的产生，增加了加热烧损，造成成材率指标下降。 减少氧化烧损的措施：合理加热制度并正确操作，控制好炉内气氛。 e、脱碳

轧钢高线工艺操作规程

轧钢高线车间工艺操作规程

目录 1.上料工工艺规程2 2.一号台操作工工艺规程4 3.二号台操作工工艺规程6 4.加热工工艺规程7 5.三号台操作工工艺规程22 6.粗轧调整工工艺规程37 7.高线中轧调整工工艺规程41 8.高线预精轧350 轧机调整工工艺规程43 9.高线预精轧2 架轧机及精轧调整工工艺规程45 10 A 线双模块轧钢调整工工艺规程62 11导卫工工艺规程66 12装配工工艺规程70 13风冷线管理工工艺规程74 14集卷双芯棒操作工工艺规程75 15头尾在线剪切工工艺规程77 16打捆工工艺规程78 17. 盘卷称重工工艺规程80 18标牌打印工工艺规程81 19挂牌工工艺规程81 20卸卷操作工工艺规程83 21成品管理与码垛工工艺规程84 22轧辊车工工艺规程84 23铣工工艺规程88 24样板工工艺规程90 25辊环磨工工艺规程91 工艺操作规程 1.上料工工艺规程岗位名称：上料工 岗位职责：负责配合质量站检查验收入厂钢坯，并据质保书将钢坯堆放在批定垛位。对库存进行管理，对钢坯进行组坯入炉跑号，对不合格钢坯进行剔除。 岗位工艺流程 1.框图 上料台架

挡钢钩落下时单支落到钢槽。 再由拨钢机逐根转入进炉辊道向 前运行，辊道间有测 长辊，用于钢坯测量。入炉辊道两侧有剔废装置如有弯曲、超差、超长、超短、脱方等 不合格钢坯，经剔废装置剔出到剔废平台上，多根再一起吊走。合格钢坯逐步在入炉辊道上运行至步进炉内 的悬臂辊上，经液压推钢机推入步进炉的静梁上。 工艺要求 工艺 制度 工艺标准 工艺技术 工艺条件 1. 严格执行按炉送钢制 1. 钢坯尺寸及外形： 表 1. 表面缺陷处理：如有 1. 连铸坯弯曲度不得大于 20 度。 面质量检查按 工艺条件所述缺陷，需 ㎜ /m ，不得有大于 5 ㎜的鼓 2. 凡需组批的钢坯 , 应符 YB/T2011-2004 规定 用火焰清除，清除处应 肚，不得有明显的扭转和脱 合公司内部钢坯组批制 执行。 圆滑无棱角，清除宽度 方。 度。 不得小于深度的 6 倍， 2. 表面质量 : 连铸坯表面不 3. 由于表面质量缺陷和外 长度不得小于深度的 8 得有肉眼可见的裂纹 , 重叠、 形尺寸不合标准无法入炉 倍，表面清除深度不得 翻皮、结疤、夹杂、深度或 的钢坯，要堆放整齐并做 大于 15 ㎜。 高度大于 3 ㎜的划痕 , 压痕 好记录，并记入生产流动 2. 钢坯夹具最多一次 擦伤、气孔、皱纹、冷溅、 卡，并注明每炉实际装炉 夹 6 支钢坯，最少夹 耳子，凹坑和深度大于 2 ㎜ 支数。 4 支钢坯。 的发纹，横截面不得有缩孔 皮下气泡。 3. 主要尺寸有： 150mm×150mm×12000mm 长度公 差 :+80 ，边长允差：± 5.0m 对角线长度之差： 7mm （内控按 13mm ） 1. 根据生产指令和 YB/T2011-2004 标准，根据质保书认真核对到达钢坯的车号、 支数， 对外观质量进行检查， 遇有疑问不清之处， 热坯冷坯 2. 工艺概述 : 炼钢厂连铸车间运送过来的钢坯 有冷坯和热坯经检查合格后 需要轧制的直接放在步进式上料 台架上 , 经上料机构逐根向前移动移至挡钢钩，

轧钢线材工艺操作规程

轧钢高线车间工艺操作规程 目录

1.上料工工艺规程 2 2.一号台操作工工艺规程 3 3.二号台操作工工艺规程 5 4.加热工工艺规程 6 5.三号台操作工工艺规程 19 6.粗轧调整工工艺规程 32 7.高线中轧调整工工艺规程 35 8. 高线预精轧350轧机调整工工艺规程 37 9. 高线预精轧2架轧机及精轧调整工工艺规程 39 10 A线双模块轧钢调整工工艺规程 54 11导卫工工艺规程 58 12装配工工艺规程 62 13风冷线管理工工艺规程 65 14集卷双芯棒操作工工艺规程 66 15头尾在线剪切工工艺规程 67 16打捆工工艺规程 68 17.盘卷称重工工艺规程 69 18标牌打印工工艺规程 70 19挂牌工工艺规程 70 20卸卷操作工工艺规程 71 21成品管理与码垛工工艺规程 71 22轧辊车工工艺规程 72 23铣工工艺规程 75 24样板工工艺规程 77 25辊环磨工工艺规程 78 工艺操作规程 1.上料工工艺规程 1.1岗位名称：上料工 1.2岗位职责：负责配合质量站检查验收入厂钢坯，并据质保书将钢坯堆放在批定垛位。对库存进行管理，对钢坯进行组坯入炉跑号，对不合格钢坯进行剔除。 1.3岗位工艺流程: 1.框图 2.工艺概述:炼钢厂连铸车间运送过来的钢坯,有冷坯和热坯经检查合格后,需要轧制的直接放在步进式上料台架上,经上料机构逐根向前移动移至挡钢钩，挡钢钩落下时单支落到钢槽。再由拨钢机逐根转入进炉辊道向前运行，辊道间有测长辊，用于钢坯测量。入炉辊道两侧有剔废装置如有弯曲、超差、超长、超短、脱方等不合格钢坯，经剔废装置剔出到剔废平台上，多根再一起吊走。合格钢坯逐步在入炉辊道上运行至步进炉内的悬臂辊上，经液压推钢机推入步进炉的静梁上。

酱油的制作工艺及改进方法

一、酱油简介：酱油俗称豉油，主要由大豆、淀粉、小麦、食盐经过制油、发酵等程序酿制而成的。酱油的成分比较复杂，除食盐的成分外，还有多种氨基酸、糖类、有机酸、色素及香料等成分。以咸味为主，亦有鲜味、香味等。它能增加和改善菜肴的口味，还能增添或改变菜肴的色泽。我国人民在数千年前就已经掌握酿制工艺了。酱油一般有老抽和生抽两种：老抽较咸，用于提色；生抽用于提鲜。 二、酱油的分类按照制作工艺分为酿造酱油和配制酱油，其中配置酱油分为高盐稀态发酵酱油（稀醪发酵法是指在成曲后加入较多量的盐水，使酱醪成流动状态，有常温发酵和保温 发酵之分。酱油香气好，且滋味纯。可以室内大吃发酵，也可以室外罐式发酵。发酵周期扔较长，提取压榨出油！）分酿固稀发酵酱油（此工艺是一种速酿发酵型发酵工艺，利用不同温度、盐度和固稀发酵条件。把蛋白质原料和淀粉质原料分开制醪，先固态低盐后稀醪加盐 的发酵方法。发酵周期短，一般30天左右。酱油香气好，该工艺操作复杂）低盐固态发酵酱油（低盐固态发酵法是根据酱醅中食盐含量较低，不会过分抑制酶活力的原理进行发酵的方法，酱油色泽较深。滋味鲜美。生产设备较简单，操作方便。原料全氮利用率较高，采用浸淋法提取成品。发酵周期30天左右）。 低盐稀醪保温法酱油，对于配置酱油，其基本步骤都是原料处理，接种，制曲，发酵，淋油。 三、酿造酱油的相关材料介绍 1原料：蛋白质原料有大豆，豆粕，豆饼或其他蛋白质原料。淀粉质原料有小麦，麸皮，米糠和米糠饼或是其它淀粉质原料。 2.食盐：食盐使酱油具有适当的咸味，并且与氨基酸共同给以鲜味、增加酱油的风味。食盐还有杀菌防腐作用，可以在发酵过程中在一定程度上减少杂菌的污染，在成品中有防止腐败的功能。生产酱油宜选用氯化钠含量高、颜色白、水分少及杂质少、卤汁少的食盐。 3.酿造用水：一吨酱油需用水6～7吨。水是最好的溶剂，发酵生成的全部调味成分都要溶于水才能成为酱油。酱油中水占70%左右，凡是符合卫生标准能供饮用的水如自来水、深井水、清洁的江水河水湖水等均可使用。如果水中含有大量的铁、镁、钙等物质，不仅不符合卫生要求，而且影响酱油的香气和风味，一般来说在酱汁中含铁不宜超过

高线轧钢摘录

摘录 1、有人研究：当线材断面尺寸达到±0.3mm时，若再提高精度对于低碳钢丝的拉拔，就毫无意义。 2、线材生产中轧制张力是有害的，张力是造成同条尺寸差的主要原因之一，轧件在进入下一架之前，和后尾脱开前一架之后，头尾都建立不了张力，与中间有张力段比较，头尾尺寸比较大。 3、如采用微张力轧制，在尽可能缩小轧机间距，则能将张力的危害减到最小。实现微张力必须提高设备传动精度，只有集体传动才能实现， 4、摩根公司研究在精轧机组后水冷段间或夹送辊之前再增加一对或两对轧机，轧机型式同现在的精轧机，是顶交45°，原精轧机将断面放大，高精度轧机再精轧减径，每两道次减径1mm左右，即可提高轧制速度，又可提高产品精度。高精度轧机生产的精度皆可达到±0.15mm，由于高精度轧机位于水冷段之后，轧制温度低（奥氏体、铁素体两相区），可以收到形变热处理的效果，能改善钢材性能。 5、高精度轧机与精轧机中间没有活套，由计算机控制保持2%的拉钢率。安装高精度轧机，由于终轧温度低可以改善线材性能，由于放大了原精轧机的轧制断面，还可以收到提高轧制速度，提高产量的效果。 6、线材的产品质量是对生产工艺、轧制设备、自动化控制相系统、工人操作水平的全面检验，也是线材生产成果的综合反映。 7、线材产品的质量包括外形、尺寸精度、表面质量、化学成分、

金相组织及力学性能几个方面。 8、含碳量在0.3%以上的线材应严格控制其表面脱碳，否则脱碳后的线材表面变软，疲劳强度变低。 9、当线材的化学成分一定时，轧制工艺及冷却工艺对线材的金相组织及力学性能有着重要的影响。 10、震动是限制轧制速度再提高的主要因素。 11、当轧制速度大于10m/S时，轧件是升温的。由于轧件升温随轧制速度的提高而增快，为了保证终轧温度，保证轧件在各机架间按要求的组织状态进行轧制，轧速提高后强制水冷区有扩大到中轧机组的趋势。 12、开轧温度太高，对实现中轧机的细化晶粒控温轧制非常不利。 13、多种型式轧后控制冷却技术是高速线材轧机不可分割的组成部分，当今控制冷却技术工艺及设备几乎可以对所有钢种进行控制冷却从而可以得到能满足不同性能的金属显微组织及性能。目前普遍可以做到同根线材抗拉强度波动不大于±2.5%，。同牌号线材抗拉强度波动不大于±4%。 14、直接使用较大断面连铸坯的轧机其辊径都相应增大。 15、轧7道次后切头比9道次后切头事故少得多。高精度、高质量的轧件是保证不产生轧制故障的最根本条件。通常保证进入精轧机组的轧件偏差不大于±0.30mm。当成品精度为±0.15mm时，进入精轧机组的轧件的偏差不大于成品尺寸偏差的2倍。轧件的偏差值是指轧件全长（包括头尾），特别是头部的最大偏差。

轧钢车间工艺技术操作规程

轧钢车间工艺技术操作规程 1产品名称及执行标准 1.1产品规格 Φ6.5、Φ8、Φ10和Φ12㎜热轧盘圆，盘卷重量1950～2050Kg 1.2钢种 生产钢种为低碳钢、普碳钢 1.3执行标准 GB/1499.1--2008 1.4产量 车间年产35万吨 2高线车间生产工艺流程： 钢坯--夹坯钳上料--送料辊道运送（废坯挑出）--推钢机推钢--推钢炉加热—出钢机出钢—拉料辊夹送—粗轧机组轧制—粗轧机后辊道运送—中轧机组轧制—切头剪切头—立活套—飞剪切头、碎断—预精轧机组轧制—立活套—精轧机组轧制—水冷段控制冷却—分钢器分钢—夹送辊夹送—吐丝机布线圈—散卷运输控制风冷—集卷—链条输送—15T立式压紧机压紧—链条输送—四杆集卷—行车C形钩吊运—卧式打包机打包—标签—卸

卷—入库 3原料工序 3.1连铸坯验收技术标准 ，边长及允许偏差为150±5㎜，对角线之差不得大于7㎜。 ，规格150㎜×150㎜，长度为5500～6000㎜。 ，压痕，擦伤、气孔、皱纹、冷溅、夹子、凸块、凹坑，连铸坯端面不得有缩孔，皮下气泡。 ，连铸坯端部的切割变形应不影响咬入。 3.2原料工艺技术操作规程 ，了解上班的投料，卸车情况，检查吊具是否完好，为确认安全后方可使用。 ，应先检查《按炉送钢卡片》与钢坯的炉号，钢号（涂色标识），支数是否相符，钢坯的表面质量，弯曲度，定尺长度等质量要求，按连铸坯验收技术标准检查验收，验收合格后，方可卸车。 ，标识不清或连铸坯质量不符合标准要求时不得卸车或卸车后另行堆放，同时通知工段长与质检直接联系。 ，根据每炉连铸坯的牌号、等级、碳含量堆放，要确保同一垛连铸坯的牌号、等级相同。

重要轧钢操作规程

迁安市九江线材有限公司 轧钢四厂高速线材全连轧电控系统 说明书 编写：吕领 校对：杨峰，陈忠 天津先导机电有限公司 2008年1月

一、电气设备概述 1、低压供配电设备 车间电气设备用电分四个等级，粗中轧机组及预精轧机组直流电动机为DC550V，三台飞剪直流电动机DC440V，精轧机组直流电动机为DC750V ，辅助设备交流电机为AC380V。 直流传动控制室：位于主电室内，给粗中轧及预精轧13台DC550V电机供配电、精轧2台DC750V电机供配电、3台飞剪DC440V电机供配电、活套扫描器及热金属检测器、光 电编码器、接近开关、电磁阀等用于轧制区自动控制的检测元器件供电。主传动及自动化控制布置在主控室，加热炉区传动布置在炉区电控室，轧线上位机操作员站布置在3号操作台上，PF线上位机操作员站布置在4号操作台上，全线上位机工程师站布置在主电室。 直流电机传动控制及PLC选用德国西门子公司产品全数字6RA70装置及S7系列PLC。 2、轧制区主传动设备 本车间轧线传动共有15台主传动直流电机和5台附传动直流电机。在主操作室集中控制交直流主电机的正常启动、停车。 交流电源通过整流变压器及可控硅将交流高压变为DC750V、DC550V、DC440V，供给15台直流主电机和5台附传动电机。 电控系统中设有三个等级故障保护和报警： Ⅰ级――这级故障将使主电机立即跳闸，如烧快熔等控制系统故障（重故障）。 Ⅱ级――这级故障使主电机立即停车但不跳闸。例如传动系统润滑站故障、水压过低、油压过低等。 Ⅲ级――这级故障使主电机不能启动，如已经运转，则发出警报及经延时后主电机停车。例如传动系统风机未开等。 主电机的运转、停车包括正常启动、正常停车、准备开车、事故紧急停车等。具体为：操作台具有正常启动、正常停车、准备开车、事故紧急停车粗中精轧机组15台直流电机及碎断剪夹送辊吐丝机三台交流电机的功能。紧急停车的必要条件：①发生重大人身或轧线设备事故或系统报警长时间不能自动消除。②系统自动控制失灵。③人为轧卡取样。④液压、润滑系统事故。⑤供水系统故障，水压或流量不足。 主辅设备之间电气联锁及联动 1、各主机列（机组）主传动设备由三个润滑站供油润滑，润滑站与主电机之间实行联锁。开车前，启动稀油站工作，当润滑正常才能启动主电机，否则不能启动。如主电机在运转过程中收到润滑站发来的润滑不正常信号，主电机即自动停车。 2、以精轧机速度为基准，粗中轧的速度按比例跟随精轧速度，从上位计算机完成设定。夹送辊吐丝机及散冷辊道的速度也可在上位机上设定。 3、直流电机启动时和相应的电机冷却风机及功率柜风机实行联锁，冷却风机未启动情况下，主电机不能启动，主电机停机后延时1M停转电机冷却风机，功率柜风机不停。 3、生产线设备操作室（点） 车间共设3个操作室若干操作点。交直流主传动系统集中控制，正常运转、停车信号由主操作台（3#台）统一发给主电室；低压辅助传动部分局部集中控制，由各1#、2#操作台及配套操作点实现。 主控制室：操作控制粗中轧机主电机设备，操作控制精轧机主电机设备、平立活套，操作控制一个碎断剪、三个飞剪的启停，操作控制夹送辊、吐丝机的启停。

轧钢工艺(完整版)详解

轧钢工艺(完整版)详解

铜陵市富鑫钢铁有限公司 编号：FX-08-2011 版本/修订：1/1轧钢工艺技术操作规程 起草： 审核： 批准： 受控状态： 分发号： 二〇一二年六月十六日修订即日起颁布实施

铜陵市富鑫钢铁有限公司 轧钢工艺技术操作规程 1、棒材（钢筋混凝土用热轧带肋钢筋）生产工艺流程 2、原料种类及验收标准 2.1、原料种类：150*150*3000mm, 2.2、钢坯执行标准：GB1499.2—2007 YB/T2011—2004 3、加热炉基本工艺技术要求及工艺参数 3.1、加热炉主要参数 形式：双蓄热推钢式连续加热三段式加热炉 外形尺寸： 长3200mm 宽500mm 有效尺寸： 长2840mm 宽3600mm 合 加热 轧 轧 切头尾 热共轧 分段剪切 热检 冷却 取力学实验 冷检 包装 定尺剪切 不合格 废钢库 称重 成品 库 出厂 用户

3.2、加热炉点火前的准备工作 点火前应对炉子进行全面的系统地检查和煤气防烛实验，并严格执行公司《煤气系统操作管理规程》，点火前15分钟启动风机，提起烟道闸板，开启所有的仪表控制系统并检查无异后进行加热炉正常操作。 3.3、加热制度 为使钢筋产品质量得到控制，加热炉温度应分段控制如下：HRB500、HRB 500E控制温度为： φ12-φ18控制温度为预热段600℃-700℃加热段1180℃-1200℃均热段1150℃-1180℃ φ20-φ22控制温度为预热段630℃-750℃加热段1200℃-1230℃均热段1180℃-1200℃ φ25控制温度为预热段650℃-800℃加热段1220℃-1250℃ 均热段1180℃-1230℃ φ28 控制温度为预热段750℃-850℃加热段1220℃-1250℃均热段1220℃-1250℃ HRB400HRB400E控制温度为： φ12-φ18控制温度为预热段550℃-650℃加热段1150℃-1200℃均热段1150℃-1180℃ φ20-φ22控制温度为预热段600℃-700℃加热段1180℃-1220℃均热段1150℃-1180℃ φ25控制温度为预热段600℃-750℃加热段1200℃-1230℃ 均热段1150℃-1220℃ φ28控制温度为预热段700℃-850℃加热段1200℃-1250℃ 均热段1200℃-1250℃ 为使钢筋终轧温度控制在1000-1100℃，钢坯出炉温度应控制在1150℃-1200℃,即均热段的温度为1150℃-1200℃. 头炉炉膛压力应保持微正压，防止冷风吸入。 为保护不用的烧嘴，空气蝶阀应有1/5开度。 开轧前15-25分钟升温，待轧时间超过15分钟，炉温要根据炉

一、轧钢概述 1轧钢的分类 轧钢是将炼钢厂生产的钢锭或连铸钢坯轧

一、轧钢概述 1.轧钢的分类 轧钢是将炼钢厂生产的钢锭或连铸钢坯轧制成钢材的生产过程，用轧制方法生产的钢材，根据其断面形状，可大致分为型材、线材、板带、钢管、特殊钢材类。 轧钢的方法，按轧制温度的不同可分为热轧与冷轧；按轧制时轧件与轧辊的相对运动关系可分为纵轧、横轧；按轧制产品的成型特点可分为一般轧制和特殊轧制。旋压轧制、弯曲成型都属于特殊轧制。轧制同其他加工一样，是使金属产生塑性变形制成产品。不同的是，轧钢工作是在旋转的轧辊间进行的。 2.轧钢设备 轧钢机分为两大部分，轧机主要设备或轧机主机列、辅机和辅助设备。凡用以使金属在旋转的轧辊中变形的设备，通常称为主要设备。主要设备排列成的作业线称为轧钢机主机列。主机列由主电动机、轧机和传动机械3部分组成。 轧机按用途分类有初轧机和开坯机、型钢轧机(大、中、小和线材)、板带机、钢管轧机和其他特殊用途的轧机。 轧机的开坯机和型钢轧机是以轧辊的直径标称的(如650轧机、800轧机等)，板带轧机是以轧辊辊身长度标称的(如1 580轧机、1 780轧机等)，钢管轧机是以能轧制的钢管的最大外径标称的(76 mm连轧管机组、140 mm 连轧管机组等)。轧机也可按轧辊的排列和数目分类(如：二辊式、三辊式等)，或按机架的排列方式分类(如：单机架、横列式、多列式等)。

轧钢辅助设备包括轧制过程中一系列辅助工序的设备。如原料准备、加热、翻钢、剪切、卷取、矫直、冷却、探伤、热处理、酸洗等设备。 起重运输设备有吊车、运输车、辊道和移送机等。 附属设备有供、配电，轧辊车磨，润滑，供、排水，供燃料，压缩空气，液压，清除氧化铁皮，机修，电修，排酸，油、水、酸的回收，以及环境保护等设备。 3.主要危险有害因素及危险场所 轧钢生产过程中的主要危险有害因素有：高温加热设备、高温物流、高速运转的机械设备、煤气氧气等易燃易爆和有毒有害气体、电器和液压设施、能源和起重设备，以及作业高温、噪声和烟雾影响等。 主要危险场所主要有：一是有煤气等易燃易爆气体的加热炉区域、煤气和氧气管道等；二是有易燃易爆液体的液压站、稀油站等；三是有高压配电的主电室、电磁站等；四是有高温运动轧件和可能发生飞溅金属或氧化铁皮的轧机、运输辊道(链)、热锯机、卷取机等；五是有辐射伤害危险的测厚仪、凸度仪等；六是有易发生起重伤害的起重机；七是有积存有毒或有窒息性气体或可燃气体的氧化铁皮沟、 坑或下水道等场所。 二、热轧安全技术 (一)原料准备的安全技术 1.坯库管理 钢厂设有原料仓库、中间仓库、成品仓库和露天堆放地，安全堆放和吊运是日常工作的基本要求。钢坯通常用夹钳、磁盘吊和单钩吊等装卸。

冶金工业时代的轧钢工艺技术分析

冶金工业时代的轧钢工艺技术分析 摘要:在目前工业产业结构中，冶金轧钢生产属于十分重要的内容及组成部分， 在整个工业产业中占据重要地位。在冶金轧钢生产过程中,为能够使生产效率及生 产质量得以有效提升，需要对相关新技术进行合理应用，促使冶金轧钢生产能够 更好满足实际需求。本文就冶金轧钢生产新技术进行分析，从而为更好进行冶金 轧钢生产提供更好的技术支持，实现冶金轧钢生产产业的更好发展。 关键词:冶金轧钢;生产技术;新技术 引言 随着我国经济高速发展,建筑行业、造船业、汽车制造业等所需钢铁行业的兴旺,给冶金轧钢行业带来了新的机遇，然而，矿石原材料。冶炼成本费用的提高却 给我国钢铁行业带来了新的困难。结合我国基本国情,当前乃至今后轧钢生产要以 围绕降低生产成本、节约能源、提高轧钢质量，保证产量，开发新产品所进行的 新技术、新工艺开发为主。新技术、新工艺的研究、开发、推广和使用，可以提 高产品质量和性能，增强冶金企业的市场竞争力。本文重点分析了以节能降耗.提 高产品性能质量、生产自动化连续化为目标的冶金轧钢生产新技术。虽然我国的 粗钢产量位居世界榜首,但是精钢生产技术和产量仍处于世界落后水平，很多钢铁 企业仍停留在重产量轻质量的发展瓶颈上,中国冶金轧钢业要振兴，路仍然艰辛漫长,必须要走精细化道路。在2008年世界金融危机的爆发，也暴露出我国钢铁企 业的一些问题，高成本、高耗能、污染、附加值,严重制约了我国钢铁企业的发展。因此,开发探究轧钢新技术、新工艺是突破发展瓶颈的唯一，是钢铁企业降低成本、节约能源、提高质量、提高性能，提高产品竞争力的主要方法。 1冶金工业时代的冷轧轧钢工艺技术分析 冷轧轧钢工艺是坯材在初步经过热轧轧钢工艺加工之后，对钢材使用条件有 特殊要求，需要进一步对钢材进行加工的工艺,该工艺主要包括以下工艺流程:首 先进行冷轧工艺的润滑加工;其次进行冷轧工艺的退火处理，最后进行冷轧工艺氧 化膜处理。 1.1 冷轧工艺的润滑加工分析 加入润滑剂的加工工序，我们可以称之为润滑加工。该工序在冷轧轧钢工艺 中极为重要,润滑加工成功或者是失败，直接影响冷轧轧钢工艺钢材成晶质量是否 达标。首先需要在润滑工序进行时控制好钢材上润滑剂的油性,确保轧锟与钢材之 间具有良好润滑的效果。其次就是确保润滑剂具有优秀的冷却能力，冷却能力优 秀说明其散热效果好。可以把轧锟与钢材之间多余的热量散发掉，使钢材可以冷 轧轧钢工处于一个理想的温度环境。并且润滑剂自身具有的过滤性还可以去除掉 润滑剂中的其他杂质,防止多余杂质吸附到钢材表面,另外在冷轧轧钢工艺中使用 的润滑剂除过滤性外还需要具有一定清洁性，该工序有利于对钢材进行进一步退 火处理。 1.2冷轧工艺的退火处理分析 退火处理包括在冷轧轧钢工艺中,该工艺是冷轧轧钢工艺中重要的加工工序之一。退火处理其实质是对坯材不采用脱脂处理，直接进行退火的工艺。在普通情 况下，如果退火处理前润滑加工工序中润滑剂使用不当，就会导致钢材表面生成 大量斑点。所以进行退火处理前就要确保高品质润滑剂使用，这样可以使退火处 理工艺效果达到最佳，高品质润滑剂使用能够减少经过退火处理后钢材表面形成 的斑点数量。

轧钢工艺(完整版)详解

铜陵市富鑫钢铁有限公司 编号：FX-08-2011 版本/修订：1/1轧钢工艺技术操作规程 起草： 审核： 批准： 受控状态： 分发号： 二〇一二年六月十六日修订即日起颁布实施

铜陵市富鑫钢铁有限公司 轧钢工艺技术操作规程 1、棒材（钢筋混凝土用热轧带肋钢筋）生产工艺流程 2、原料种类及验收标准 2.1、原料种类：150*150*3000mm, 2.2、钢坯执行标准：GB1499.2—2007 YB/T2011—2004 3、加热炉基本工艺技术要求及工艺参数 3.1、加热炉主要参数 形式：双蓄热推钢式连续加热三段式加热炉 外形尺寸：长3200mm宽500mm 有效尺寸：长2840mm宽3600mm

3.2、加热炉点火前的准备工作 点火前应对炉子进行全面的系统地检查和煤气防烛实验，并严格执行公司《煤气系统操作管理规程》，点火前15分钟启动风机，提起烟道闸板，开启所有的仪表控制系统并检查无异后进行加热炉正常操作。 3.3、加热制度 为使钢筋产品质量得到控制，加热炉温度应分段控制如下：HRB500、HRB 500E控制温度为： φ12-φ18控制温度为预热段600℃-700℃加热段1180℃-1200℃均热段1150℃-1180℃ φ20-φ22控制温度为预热段630℃-750℃加热段1200℃-1230℃均热段1180℃-1200℃ φ25控制温度为预热段650℃-800℃加热段1220℃-1250℃ 均热段1180℃-1230℃ φ28 控制温度为预热段750℃-850℃加热段1220℃-1250℃均热段1220℃-1250℃ HRB400HRB400E控制温度为： φ12-φ18控制温度为预热段550℃-650℃加热段1150℃-1200℃均热段1150℃-1180℃ φ20-φ22控制温度为预热段600℃-700℃加热段1180℃-1220℃均热段1150℃-1180℃ φ25控制温度为预热段600℃-750℃加热段1200℃-1230℃ 均热段1150℃-1220℃ φ28控制温度为预热段700℃-850℃加热段1200℃-1250℃ 均热段1200℃-1250℃ 为使钢筋终轧温度控制在1000-1100℃，钢坯出炉温度应控制在1150℃-1200℃,即均热段的温度为1150℃-1200℃. 头炉炉膛压力应保持微正压，防止冷风吸入。 为保护不用的烧嘴，空气蝶阀应有1/5开度。 开轧前15-25分钟升温，待轧时间超过15分钟，炉温要根据炉

轧钢工艺操作规程

轧钢工艺操作规程 1 2020年5月29日

一、工艺流程: 钢坯进场验收——装钢加热——φ550轧机轧制——切头——φ350轧机轧制四道——切尾——φ300轧机轧制六道——飞剪——热检———步进冷床——冷检——剪切——分钢——打捆——检验入库 二、原料种类及验收标准 1、原料种类:135方 150方 2、钢坯执行标准:GB1499—1998 YB/T —1983 三、基本工艺技术要求及工艺参数 1、加热炉技术规程 1.1、主要设备参数 形式:三段式煤气发生炉 外形尺寸: 长27 m*宽 5m 有效尺寸: 长25 m*宽3.7 m 1.2、加热炉点火前的准备工作 1、工具:钳子、手钳,石棉布及司炉工应用的防护用品。 2、木柴及引火物:φ40—φ100mm,长度为300—500mm. 2 2020年5月29日

3、司炉工检查煤气间内设备及水、电、汽管线、阀门、开关传动机组,及各密封处(探火孔、人孔门、双钟阀板)的可靠性,并在减速机油箱内加油,试开车运转。 4、点火:用长火点燃木屑,均匀燃烧后,关闭炉门,向炉内投煤。培养火层至炉出口温度达400'C左右,关闭汽包放散阀,向炉底供蒸汽,取煤气抽样化验含量<0.4%,煤气合格后可供气。 5、日常保养: a 发生炉外部应保持清洁、无积灰、无油垢、无积水。 b 发生炉传动运转是否正常。 c 配套的各种阀门操作时,转动开启是否灵活。 d 各种润滑部位、油路、油液质量是否良好。 6、注意:测钎时,灰盘不能转动,以免发生事故,探火时,先开蒸汽阀,然后开探火孔塞头,方可进行炭火,但不能同时打开3个以上的探火孔,以免大量空气被吸入炉内而发生危险。 1.3、钢坯吊运管理规定 1、接收钢坯时,必须执行按炉送钢制度。 2、检验钢坯外观质量。 3、剔除的钢坯要另外堆放,并做出标识。 4、无送钢卡片不得装炉。 5、按送钢卡片顺序吊装。 3 2020年5月29日

轧钢工艺过程介绍(介绍的比较详细)

一、钢铁的冶炼流程和主要设备 一般来说，钢铁的冶炼大致分为四个过程：炼铁、炼钢、热轧、冷轧。 其中我们着重介绍热轧、冷轧的流程和主要设备。 1.热轧 热轧是在钢的再结晶温度以上进行的轧制，轧制过程就是在旋转的轧辊间改变钢坯形状的压力加工过程。热轧时金属塑性高，变形抗力低，大大减少了金属变形的能量消耗。所以热轧能显著降低能耗，降低成本。此外热轧能改善金属及合金的加工工艺性能，即将铸造状态的粗大晶粒破碎，显著裂纹愈合，减少或消除铸造缺陷，将铸态组织转变为变形组织，提高合金的加工性能。 热轧通常采用大铸锭，大压下量轧制，不仅提高了生产效率，而且为提高轧制速度、实现轧制过程的连续化和自动化创造了条件。一般可在带钢热轧机上生产厚度为1.2～8mm 成卷热轧带钢。热轧工艺一般是将连铸的钢板板坯进过加热炉加热到一定温度，经过传送辊道到轧机处进行轧制成带钢、型钢或钢管。带钢还需要经过卷取机卷成钢卷

以便运输。 热轧厂主要设备：加热炉、传送辊道、轧机 （1）加热炉 现在一般采用步进加热炉来加热板坯，以提高自动化程度和生产率。 涉及到的传动产品：链条、轴承、联轴器、电机、减速箱、密封、液压胶管、工业胶管等等。 （2）传送辊道 热轧基本是靠辊道来运输钢坯或带钢。一般有链条传送和棍子传送两种。

涉及到的传动产品：链条、轴承、联轴器、电机、减速箱、密封等等。 （3）轧机 轧机是热轧的关键设备，直接决定了产品质量的好坏。为减少轧辊弹变而影响带钢厚度精度，国内使用的热轧机以四棍或六棍轧机为主。 轧机模型：

涉及到的传动产品：轴承、联轴器、电机、减速箱、密封、液压胶管、工业胶管等等。 （4）冷轧 冷轧是利用热轧钢卷为原料，经酸洗去除氧化皮后进行轧制。冷轧通常采用纵轧（轧辊轴线相平行，旋转方向相反，轧件作直线运动的轧制方法）的方式。冷轧生产的工序一般包括开卷、轧制、脱脂（酸洗）、退火(热处理)、卷取等，生产汽车板还需要镀锌等工艺。 酸洗工艺流程图： 镀锌工艺流程图：

酱油生产工艺流程

酱油生产工艺流程 一、前期蒸煮、制曲、发酵： 原料浸泡(浸泡罐或者浸泡池)→原料进锅(斗式提升机)→原料润水(润水绞龙)→混合料蒸煮(旋转蒸煮锅)→熟料出锅(下料斗)→熟料出料(定量绞龙)→熟料输送(皮带输送机)→熟料冷却(风冷机)→混合料接种(接种混合机)→混合料输送(平面输送机)→制曲通风(酿造专用风机)→温度湿度调节(加温加湿装置)→翻曲(翻曲机)→出曲(真空吸曲送料系统或人工)→自动化制曲（圆盘制曲机）→盐水罐→温水罐→发酵(发酵罐)→灭菌（酱油灭菌机）→板框式过滤机→室外沉淀罐。 二、中期调配： 室内沉淀罐→溶糖锅→调配罐→焦糖色煮色锅→酱油浓缩锅→酱油灭菌器→酱油过滤器→包装。 三、后期包装线 上瓶机→外刷瓶机→洗灭灌封一体机→贴标机→热收缩膜机→自动装箱机→入库。 将黄豆浸泡2－3小时左右用斗提机提至三楼，浸泡方案有两种，一种是用水池来浸泡，一种是用浸泡罐，再输送到蒸煮锅蒸煮。再到风冷机将物料冷却→在接种混合机将菌种接入熟料→用输送机输送到每一个曲池里面进行制曲，制曲时间40个小时.制曲是酱油酿造的关键流程，制曲直接影响霉活率,霉活率越高出油率越高.目前,全国

酱油的出油率普遍都在2.5左右,而我们现在的设备工艺可以达到一吨混合料出4吨原油,甚至4.5吨原油。真空吸曲机（或人工）将物料盐水搅拌以后送至每一个发酵池，发酵一定时间后就可以出原油了。从出曲到送料整个操作过程只要几个人操作，节省劳动力。发酵有两种方案，一种是发酵池，一种是采用不锈钢发酵罐。 中国做了几百年的原油， 1.味2.色。老抽的波米度32。生抽28。但是目前很多生抽还达不到28。在波美度达不到的情况下使用增稠剂来提高波美度。增稠剂易与下列物品结合： 1.未变性的蛋白质； 2.固形悬浮物； 3.其它分子； 与上述物质结合后易生成沉淀物。 而广东目前使用浓缩锅，其优点： 1.将水分蒸发； 2.将酱油里面的焦化物质带走。 酱油内的焦糖色素是经过5-6小时100多度高温熬制出的， 里面约有15%的焦化物质。焦化物质使酱油呈红带乌的颜色， 其形态为一点点的小颗粒。而经过浓缩锅的酱油呈红带金黄 的颜色。浓缩锅只有50度的工作温度。 3.酱油沸腾后其固性悬浮物浮于表面，被负压抽走。 瞬时高温灭菌机 1.酱油在高温区低于10秒钟。防止酱油的雾化和气化。

高线工艺技术操作规程

目录 1、产品名称及执行标准 (2) 2、高线车间生产工艺流程 (2) 3、原料工序 (3) 4、加热工序 (6) 5、轧制工序 (14) 6、精整工序 (36)

1.产品名称及执行标准 1.1产品规格 Φ6.5、Φ8、Φ9、Φ10和Φ12㎜热轧盘圆，盘卷标准重量1800～2050Kg 1.2钢种 生产钢种为低碳素钢、低合金钢 1.3执行标准 《低碳钢热轧圆盘条》GB/T701-1997 1.4产量 车间年产40万吨 2.高线车间生产工艺流程： 钢坯--夹坯钳上料--送料辊道运送（废坯挑出）--推钢机推钢--推钢炉加热—出钢机出钢—拉料辊夹送—粗轧机组轧制—粗轧机后辊道运送—中轧机组轧制—切头剪切头—立活套—飞剪切头、碎断—预精轧机组轧制—立活套—精轧机组轧制—水冷段控制冷却—分钢器分钢—夹送辊夹送—吐丝机布线圈—散卷运输控制风冷—集卷—链条输送—15T立式压紧机压紧—链条输送—四杆集卷—行车C形钩吊运—卧式打包机打包—标签—卸卷—入库 3.原料工序 3.1连铸坯验收标准

3.1.1连铸坯横截面为方形，边长及允许偏差为150±5㎜，对角线之差不得大于7㎜。 3.1.2连铸坯规格为150mm3150mm，长度为5500～6000㎜。 3.1.3连铸坯表面不得有肉眼可见的裂纹、重接、翻皮、结疤、夹杂、深度或高度大于3㎜的划痕，压痕，擦伤、气孔、皱纹、冷溅、夹子、凸块、凹坑，连铸坯端面不得有缩孔，皮下气泡。 3.1.4连铸坯的弯曲度不影响入炉，连铸坯端部的切割变形应不影响咬入。 3.1.5连铸坯的化学成分应符合现行国家标准或内控标准规定。 3.1.6连铸坯的其它技术要求执行YB2011-83《连铸方坯和矩形坯》现行标准。 3.2连铸坯长度5500～6000㎜ 3.2.1操作人员提前15分钟到岗，了解上班的投料，卸车情况，检查吊具是否完好，为确认安全后方可使用。 3.2.2钢坯到原料场后，应先检查《按炉送钢卡片》与钢坯的炉号，钢号（涂色标识），支数是否相符，钢坯的表面质量，弯曲度，定尺长度等质量要求，按连铸坯验收技术标准检查验收，验收合格后，方可卸车。

轧钢工艺流程

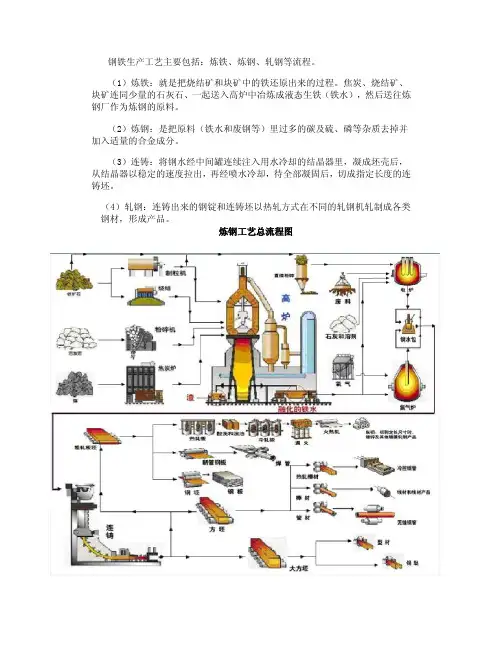

轧钢工艺流程 从炼钢厂出来的钢坯还仅仅是半成品，必须到轧钢厂去进行轧制以后，才能成为合格的产品。 从炼钢厂送过来的连铸坯，首先是进入加热炉，然后经过初轧机反复轧制之后，进入精轧机。轧钢属于金属压力加工，说简单点，轧钢板就像压面条，经过擀面杖的多次挤压与推进，面就越擀越薄。在热轧生产线上，轧坯加热变软，被辊道送入轧机，最后轧成用户要求的尺寸。轧钢是连续的不间断的作业，钢带在辊道上运行速度快，设备自动化程度高，效率也高。从平炉出来的钢锭也可以成为钢板，但首先要经过加热和初轧开坯才能送到热轧线上进行轧制，工序改用连铸坯就简单多了，一般连铸坯的厚度为１５０～２５０ｍｍ，先经过除磷到初轧，经辊道进入精轧轧机，精轧机由７架４辊式轧机组成，机前装有测速辊和飞剪，切除板面头部。精轧机的速度可以达到２３ｍ／ｓ。热轧成品分为钢卷和锭式板两种，经过热轧后的钢轨厚度一般在几个毫米,如果用户要求钢板更薄的话，还要经过冷轧。 与热轧相比，冷轧厂的加工线比较分散，冷轧产品主要有普通冷轧板、涂镀层板也就是镀锡板、镀锌板和彩涂板。经过热轧厂送来的钢卷，先要经过连续三次技术处理，先要用盐酸除去氧化膜，然后才能送到冷轧机组。在冷轧机上，开卷机将钢卷打开，然后将钢带引入五机架连轧机轧成薄带卷。从五机架上出来的还有不同规格的普通钢带卷，它是根据用户多种多样的要求来加工的。 冷轧厂生产各种各样不同品质的产品，那飞流直下，似银河落九天的是镀锡板，那银光闪闪的是镀锌板，有红、黄、兰各种颜色的是彩色涂层钢板。镀锡板是制造罐头和易拉罐的原料，又叫马口铁，以前我国所需要的镀锡板全靠进口，自从武钢镀锡板大量生产后，部分替代了进口货。武钢生产镀锡板采取的是电镀锡工艺，这些镀锡板好像镜子一样，光鉴照人，就像诗人描写的：“轧钢工人巧手绘锦帐，千万面银镜送给心爱的姑娘，你知道不知道，在那爱妻牌洗衣机上，有我们汗水的芬芳”。 镀锌板的生产工艺有两种，一种是热镀锌，一种是电镀锌。那貌不惊人包装特别的是硅钢片，它们用在发电设备、机电设备、轻工、食品和家电上。用镀锌板作为基材，在反面涂上各种涂料就成为彩色涂层钢板。由于工艺先进，涂层十分牢固，可以直接用于家电产品和作装饰材料。除了板材以外，轧钢厂也生产长材，如型钢、钢轨、棒材、圆钢和线材，它的生产过程和轧钢原理与板材类似，但是使用的轧辊辊型完全不同。 热轧工艺流程----初学必看 热轧工艺流程----初学必看[这是我单位热轧工艺流程,帮助一下初学者. 1.主轧线工艺流程简述

酱油的生产工艺流程

酱油生产流程：

1、关键控制点（CCP） 危害分析和危害评估完成之后，确定关键控制点，并填写《HACCP计划表》。酱油的生产过程至少可设以下几个关键控制点：（1）原料验收，（2）蒸煮，（3）菌种制备，（4）制曲，（5）制醪，（6）发酵，（7）调配，（8）灭菌，（9）贮存，（10）罐装。 2、关键限值（CL）的确定 根据酱油的生产工艺及生产过程中检验，进行多次修定，最终确定产品的关键限值。 3、原料验收控制 所采购的原材料必须符合相应的国家标准、食品行业强制性标准或企业标准，采取原材料索证制度和验收制度对达不到要求的原材料应拒收、拒用，更不能选用发霉、失效、污染和有毒、有害的物质。 4、蒸煮 严格控制原料的粉碎粒度、配比、蒸煮的时间、压力和水份，保证蛋白质的适度变性，杀灭原料上的微生物，防止二次污染。 5、制曲 对制曲的温度、通风量、制曲、翻曲时间及成曲的质量应严格控制，对制曲设备、设施应建立完善的清理消毒制度。 5、制醪 控制醪液的盐度、水份和温度和制醪设备、设施的卫生管理。6、发酵 控制发酵温度、发酵周期，随时检测发酵的成熟度，防止发酵过

程的污染。 7、淋油 控制淋油水的温度，淋油速度和泡淋时间。 8、调配 严格执行产品的标准，制定调配操作规程，控制防腐剂的使用。 9、灭菌 对酱油的灭菌要进行人员、设备、工艺的确认，并严格执行要求。 10、罐装 要保证酱油在灭菌后到罐装过程中间环节的卫生，防止酱油的二次污染。 11、建立监控程序并实施纠正预防措施 关键控制点和关键限值确定后，必须对CCP实施有效的监控，对在监控中发现的问题，立即采取纠正措施，保证CCP处于受控状态并评估产品的安全性及对受影响的产品做出合理的处置。 12、建立CCP记录和验证程序 在生产中严格执行HACCP计划表的规定，并做好相应的验证记录，对验证资料进行统一管理，并至少保留三年以上。
