常用电工材料

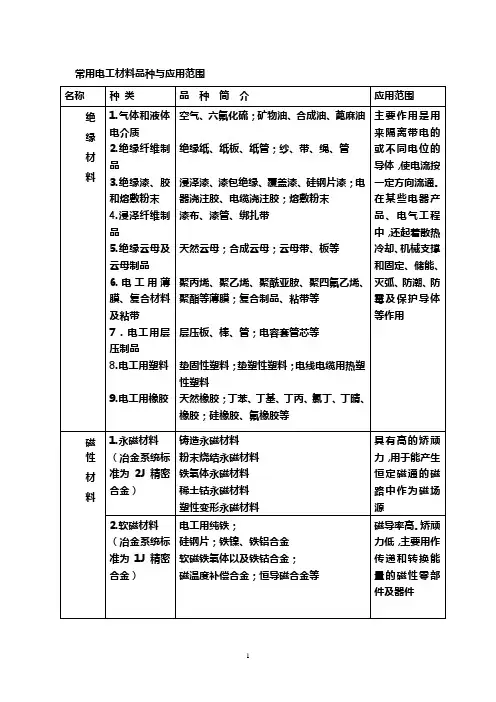

常用电工材料品种与应用范围
精密元件用电阻合金
电位器用电阻合金
传感元件用电阻合金
广泛用于电机、电器、仪表及电子等设备中，承担调节、控制、传感等作用
电热材料
镍铬系电热合金；
铁铬铝系电热合金；
二硅化钼；
碳化硅；
管状、板状发热元件
用作各种电阻加热装置的发热元件
名称
种 类
品 种 简 介
应用范围
特种电工材料
（冶金系统标准为精密合金材料）
主要作用是用来隔离带电的或不同电位的导体，使电流按一定方向流通。在某些电器产品、电气工程中，还起着散热冷却、机械支撑和固定、储能、灭弧、防潮、防霉及保护导体等作用
磁 性 材 料
1.永磁材料
（冶金系统标准为2J精密合金）
铸造永磁材料
粉末烧结永磁材料
铁氧体永磁材料
稀土钴永磁材料
塑性变形永磁材料
具有高的矫顽力，用于能产生恒定磁通的磁路中作为磁场源
超导材料
合金超导体化合物超导体
铌钛、铌锆等
铌3锡，钒3镓等
超导电性可用于大容量输电等完全抗磁性可用于陀螺导航，高速转动部件等是一种推动技术发展的新型材料学科
电磁
制品
电机用电刷
其他电刷制品
电机电刷
照明磁棒、碳弧气刨碳棒、
光谱碳棒；电池用碳棒；
碳滑块，电真空器件用高纯石墨件、碳电阻片柱、送话器用碳砂
可用于高温条件下以及滑动连接场合下传输电能；以及真空、电讯设备等
特种电工材料
（冶金系统标准为精密合金材料）
电触头材料
强电用触头材料；
复合材料—银氧化镉、银钨、铜钨、银镍、银铁、银石墨等
真空开关触头材料—铜铋铈、铜铋银、铜碲硒等
弱电用触头材料
常用电工材料
常用电工材料
导电材料
绝缘电线
绝缘电线是用铜或铝做导电线芯，外层敷以绝缘材料的电线。
通常工厂中使用的多为绝缘硬电线和绝
缘软电线。
固定敷设用的电线为线芯根数比较少的绝
缘硬线，作为移动使用的电线要求比较柔软，所以采
用线芯根数比较多的绝缘软线。
常用导线的外层绝缘
材料有橡皮与塑料（聚氯乙烯）绝缘之分。
常用电工材料
导电材料
绝缘材料
绝缘材料的主要作用是隔离带电的或不同电位的导体，使电流只能沿着指定的导体流动，因此人触及
具有绝缘材料外层的导体时不会发生触电事故。
在某
些场合下，绝缘材料往往还起着机械支撑、保护导体
及防电晕、灭电弧等作用，故绝缘材料是电气设备中
必不可少的部分。
对绝缘材料的基本参数是绝缘强度、
绝缘电阻、耐热性、吸水性、介电损耗、介质常数、
机械强度等。
绝缘材料在长期使用过程中，会发生化
学和物理变化而使电气性能及机械性能下降，这种变
化称为老化。
常用电工材料
导电材料
磁性材料
磁性材料主要是指电阻合金，电阻合金是制造电阻元件的重要材料之一，广泛用于电机、电气、仪表
及电子工业。
电阻合金除了必须具备电热材料的基本
要求外，还要求电阻的温度系数低，组织稳定。
电工手册第二章常用电工材料

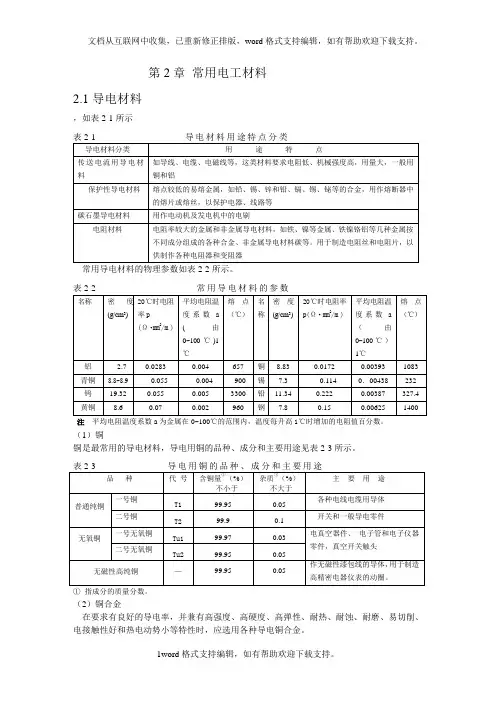

第2章常用电工材料2.1导电材料，如表2-1所示常用导电材料的物理参数如表2-2所示。
注平均电阻温度系数a为金属在0~100℃的范围内，温度每升高1℃时增加的电阻值百分数。
（1）铜铜是最常用的导电材料，导电用铜的品种、成分和主要用途见表2-3所示。
①指成分的质量分数。
（2）铜合金在要求有良好的导电率，并兼有高强度、高硬度、高弹性、耐热、耐蚀、耐磨、易切削、电接触性好和热电动势小等特性时，应选用各种导电铜合金。
（1）铝铝的电导率约为铜的61%，密度为铜的30%，机械强度为铜的1/2，比强度（抗拉强度/密度）约为铜的1.3倍。
在单位长度电阻相同的情况下，质量仅为铜的50%。
铝的资源丰富，价格比铜低。
因此，除对导体尺寸及力学性能等有规定要求的场合外，应优先采用铝作导体材料。
导电用铝的化学成分见表2-4。
导电用铝的性能和主要工艺参数见表2-5。
注表中成分含量均为质量分数①根据GB 3955—83规定。
（2）铝合金在铝中添加镁、硅、铁、铬、铜、锆等元素可得到高电导率、高强度和热稳定性好的铝合金。
导电铝合金的品种、性能和主要特征及用途见表2-6所示。
（3）裸导体制品裸导体制品大部分用作电线、电缆的导体，可直接供电力、通信、交通运输等工业部门使用，以及制作成各种电工产品的零件。
裸导体制品的分类、名称、特性和用途见表2-7所示。
（1）电磁线的分类及特点电磁线可分为漆包线、绕包线等几类。
漆包线、绕包线的主要品种及其特点与用途见表2-8所示。
（2）电磁线的选用选用电磁线时应根据使用技术条件合理地选择以下项目的性能参数，使其满足要求。
①热寿命和其他热性能。
②占空系数。
③绝缘层在弯曲时不开裂、耐刮性和介电强度。
④绝缘层承受过负载能力和环境因素。
⑤与浸渍漆的相容性、耐溶剂性及耐化学药品性等。
（3）电磁线的保管与使用电磁线的保管与使用应注意以下几个问题：①电磁线不宜置于高湿度的库房或酸、碱、有机溶剂附近。
②要避免阳光直射。
电工基础-电工材料
B-玻璃丝、 Z-绝缘纸、 M-合成树脂薄膜）等紧 密绕包在导电线芯上,形成绝缘层； 也有在漆包线上再绕包绝缘层的。
1.2.5
电气设备用电线电缆
导体 耐火层 绝缘 绕包层 内垫层 铠装层 外护套
是指用于一般电气设备的带绝缘层的导线
的总称。
线芯为铜、铝；绝缘层、内外护套一般为
聚乙烯、聚氯乙烯、橡胶；户外用有铠装。 信号用有屏蔽。
1.2.3
裸导线
裸线只有导体部分,
没有绝缘和护层结构。按产品的形状和结构不同, 裸线分为裸单线、 裸绞线、软接线、型线四种。 1.裸单线 可分为普通线、镀（锡、银）层线、包覆（铝包钢）线等。 1）命名方法： 镀（包覆）层+外形+材质+线 例：圆铜线；镀锡扁铜线；铝包钢芯圆单线等。
外、室内及埋地敷设。工作温度-15~65℃ 导体有铜、铝；线芯有单芯及多芯，多芯有护套。 BV、BLV、BVV、BLVV、BVR型聚氯乙烯绝缘线。 RV、RVB、RVS、RVV型聚氯乙烯绝缘软线。 2）耐热电线 RVR-105型聚氯乙烯绝缘软线。长期工作温度-15~105℃ AF、AFP型氟塑料绝缘耐热电线。长期工作温度-60~250℃
3.软接线 软接线由质地柔软的铜绞线编制而成。主要用于振动弯曲场合。 型号与命名方法见表：
4.
型线
型线是非圆形截面的裸电线， 其常用品种见表。
扁线
母线
凹型铜排
梯形铜排
空心导线
1.2.4
电磁线 电磁线是专用于电-磁能互换场合的有绝缘层的导线。一般用于电机、 变压器及电工仪表中的线圈绕组。
2）型号编制方法： 材质+外形（圆形省略）+硬度+镀层 材质：G-钢；L-铝；T-铜；H-合金；X-锡。 外形：B-扁形；D-带型； 硬度：Y-硬；R-软 例：TR-软圆铜线；TBY-硬铜扁线；TRX-镀锡软圆铜线等。 规格表示：圆线用截面直径（或截面积）表示；扁形以厚b*a宽表示。 例：TR型线，标称直径1.03mm；标称面积3.5mm2；TBY型线，2*4mm
电工常用材料
电工常用材料电工常用材料是指在电气工程中常用的一些材料和器件，它们在电气安装、维护和修理中起着重要的作用。
本文将介绍一些常见的电工常用材料，包括导线、绝缘材料、接线端子、电缆、开关插座等。
首先，导线是电工常用材料中的重要组成部分。
导线通常用来传输电能，根据其材质和用途的不同，可以分为铜导线、铝导线、裸导线等。
铜导线具有良好的导电性能和耐腐蚀性能，常用于家庭和工业电气系统中。
铝导线轻便且价格较低，常用于输电线路。
裸导线则常用于架空线路，具有良好的耐候性和机械强度。
其次，绝缘材料是保证电气设备安全运行的重要材料。
绝缘材料主要用于包裹导线和电缆，防止电流泄露和短路。
常见的绝缘材料包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）、橡胶等。
这些材料具有良好的绝缘性能和耐热性能，能够有效地保护导线和电缆，确保电气设备的安全运行。
接线端子是连接导线的重要器件，常用于电气设备的接线和连接。
接线端子通常分为压接式、螺钉式和插接式等不同类型，根据不同的接线要求和环境条件选择合适的接线端子非常重要。
良好的接线端子能够确保接线牢固可靠，减少接触电阻，提高电气设备的运行效率。
电缆是电工常用材料中的重要组成部分，用于传输电能和信号。
根据用途和环境条件的不同，电缆可以分为电力电缆、控制电缆、通信电缆等。
电力电缆用于输送电能，控制电缆用于控制信号传输，通信电缆用于传输通信信号。
选择合适的电缆对于电气设备的正常运行至关重要。
最后，开关插座是电工常用材料中的常见用品，用于控制电气设备的开关和供电。
开关插座通常分为单控开关、双控开关、插座等不同类型，根据不同的用途和需求选择合适的开关插座非常重要。
良好的开关插座能够确保电气设备的安全运行，提高用电效率。
总的来说，电工常用材料在电气工程中扮演着重要的角色，它们直接影响着电气设备的安全运行和使用效率。
因此，在选择和使用电工常用材料时，需要根据实际需求和环境条件进行合理的选择，确保电气设备的正常运行和安全使用。
电工常用材料
用于浸渍处理电机，电器线圈，填充绝缘系统中的间隙和微孔， 并在被浸渍物表面形成连续漆膜，并使线圈粘结成一个结实的 整体，有效提高绝缘系统的整体性，导热性，耐潮性，介电强 度和机械强度的性能。
交流导线通电后会产生交变的磁场，钢 管位于交变磁场中会产生电流，即涡流， 电流要在钢管本身消耗掉，即产生电热。 如果不是单根，回路中的导线均穿在同 一根管中，电流方向相反，磁场方向也 相反，互相抵带机)制作而成，是一种耐火 绝缘材料，按用途可分为:电机用云母带、电缆用云母带。按结构 分为:双面带、单面带、三合一带、双膜带、单膜带等。按云母又 可分为:合成云母带、金云母带、白云母带。
金属软管是现代工业中的重要部件。金属软管用作电 线、电缆、自动化仪表信号的电线电缆保护管和民用 淋浴软管，规格从3mm到150mm。小口径金属软管 （内径3mm-25mm）主要用于精密光学尺之传感线路 保护、工业传感器线路保护。
电工基础-电工材料
2〕塑料绝缘电线 用于交流500V/直流1000V电气设备、电工仪表、照明线路.可用于室外、 室内及埋地敷设.工作温度-15~65℃ 导体有铜、铝；线芯有单芯及多芯,多芯有护套. BV、BLV、BVV、BLVV、BVR型聚氯乙烯绝缘线. RV、RVB、RVS、RVV型聚氯乙烯绝缘软线. 2〕耐热电线 RVR-105型聚氯乙烯绝缘软线.长期工作温度-15~105℃ AF、AFP型氟塑料绝缘耐热电线.长期工作温度-60~250℃
熔断电流：电流超过熔断电流时,经过一定时间自动熔断.通 用铅锡合金熔断丝的熔断电流是额定电流的1.3~2倍.
2、熔断材料的选用：
<1>阻性负载〔电热器>：熔丝额定电流为负荷额定电流的 1.3~2倍.
<2>感性负载〔电动机〕：熔丝额定电流为负荷额定电流的3
1.3.3 电阻合金
电阻合金电阻的温度系数低, 阻值稳定,抗氧化性好、 焊接 性能好.
裸电线
2.裸绞线 裸绞线由多股单线绞合而成.与
单线相比,柔软、抗拉强度高.
1〕命名方法： 材质+软硬+构造 例：铝绞线；铜软绞线；钢芯铝绞线. 2〕型号编制方法： 材质+构造+绞线 材质：G-钢；L-铝；T-铜；H-合金；X-锡. 构造：J-绞线；加强； 例：LGJJ-加强型钢芯铝绞线；TJ-硬铜绞线. 规格表示：用截面面积〔mm2〕表示,也可加单线根数/直径. 例：TJ型线,标称截面120mm2；49/2.85mm
常用电工材料.ppt
BLV---4
2 常用电工材料
（三）选用知识 1、允许载流量应大于负载最大电流值
横截面积越大，通过的电流量越大。 2、额定电压应大于线路的峰值电压。
3、有足够的机械强度
2 常用电工材料
二、常用熔体材料（电路保险用） 1、常用熔断器与熔体
2 常用电工材料
跌 落 式 熔 断 器
2 常用电工材料
2.1 常用导电材料
导电材料是指，在电工设备中用做导体。比较典 型的制品有两种，电线和电缆以及熔体。
一、电线、电缆
2 常用电工材料
2 常用电工材料
电缆结构：
2 常用电工材料
（一）常用电线、电缆的名称、型号与用途
2 常用电工材料
（二）型号命名法 绝缘导线的型号命名由四部分组成。 1 导线类型（字母） （B—布线用导线）R—软导线 A—安装用导线 2 导体材料（字母） （L—铝芯线）无标志—铜芯线 3 所用绝缘材料（字母） （X—橡胶 V—聚氯乙烯绝缘 F—氯丁橡胶绝缘）
2 常用电工材料
二、熔体材料的选用原则
熔体是置于熔断器中，保证在电路正常工作时，
确保电路向电气设备正常供电。一旦短路、过
载时必须迅速分断电路。
照明电路 熔体额定电流=照明电器具电流之和
家用电器 熔体额定电流≥电器额定电流之和
单台电动 =1.5~2.5倍电动机额定电流
多台电动机 熔丝与电路
=最大一台1.5~2.5倍电动机额定电流 +其余电动机电流
≦导线持续运行额定电流 的80%
