SPI通信协议(SPI总线)学习

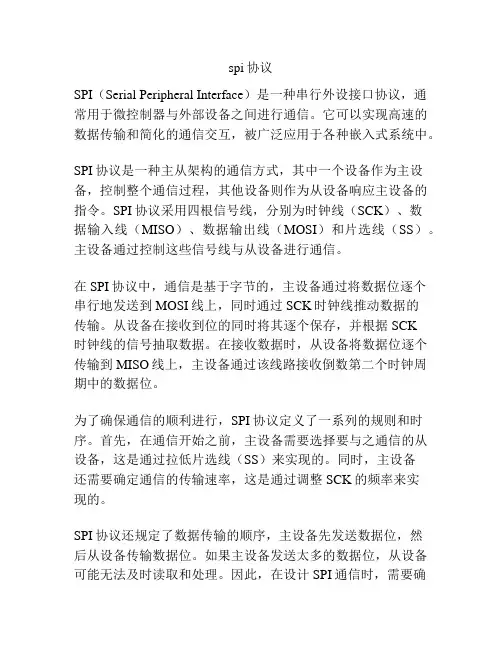

spi协议

spi协议SPI(Serial Peripheral Interface)是一种串行外设接口协议,通常用于微控制器与外部设备之间进行通信。
它可以实现高速的数据传输和简化的通信交互,被广泛应用于各种嵌入式系统中。
SPI协议是一种主从架构的通信方式,其中一个设备作为主设备,控制整个通信过程,其他设备则作为从设备响应主设备的指令。
SPI协议采用四根信号线,分别为时钟线(SCK)、数据输入线(MISO)、数据输出线(MOSI)和片选线(SS)。
主设备通过控制这些信号线与从设备进行通信。
在SPI协议中,通信是基于字节的,主设备通过将数据位逐个串行地发送到MOSI线上,同时通过SCK时钟线推动数据的传输。
从设备在接收到位的同时将其逐个保存,并根据SCK时钟线的信号抽取数据。
在接收数据时,从设备将数据位逐个传输到MISO线上,主设备通过该线路接收倒数第二个时钟周期中的数据位。
为了确保通信的顺利进行,SPI协议定义了一系列的规则和时序。
首先,在通信开始之前,主设备需要选择要与之通信的从设备,这是通过拉低片选线(SS)来实现的。
同时,主设备还需要确定通信的传输速率,这是通过调整SCK的频率来实现的。
SPI协议还规定了数据传输的顺序,主设备先发送数据位,然后从设备传输数据位。
如果主设备发送太多的数据位,从设备可能无法及时读取和处理。
因此,在设计SPI通信时,需要确保主从设备之间的数据位数一致。
SPI协议还定义了一些数据传输模式,用于确定数据的传输顺序和时钟极性。
最常用的模式是模式0和模式3。
在模式0中,数据的传输采用下降沿锁存(falling edge latch)的方式,数据样本在上升沿时变化。
在模式3中,数据的传输采用上升沿锁存(rising edge latch)的方式,数据样本在下降沿时变化。
SPI协议具有一些优点,使其在许多应用中得到了广泛应用。
首先,由于采用了串行传输,SPI协议可以实现高速的数据传输。

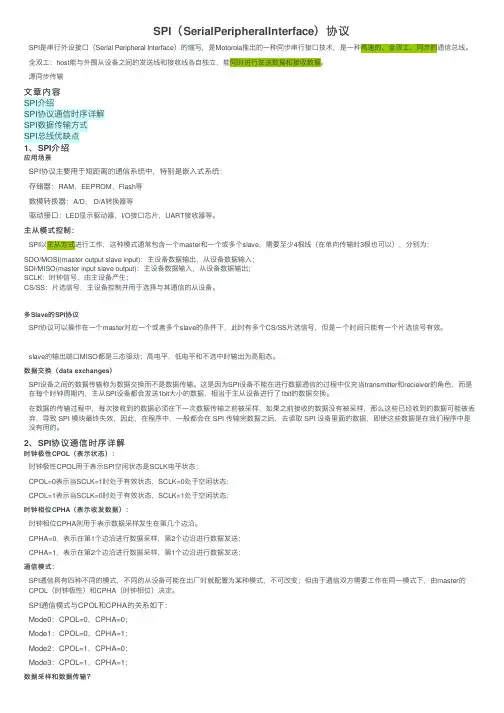

SPI(SerialPeripheralInterface)协议

SPI(SerialPeripheralInterface)协议SPI是串⾏外设接⼝(Serial Peripheral Interface)的缩写,是Motorola推出的⼀种同步串⾏接⼝技术,是⼀种⾼速的、全双⼯、同步的通信总线。
全双⼯:host能与外围从设备之间的发送线和接收线各⾃独⽴,能同时进⾏发送数据和接收数据。
源同步传输⽂章内容SPI介绍SPI协议通信时序详解SPI数据传输⽅式SPI总线优缺点1、SPI介绍应⽤场景SPI协议主要⽤于短距离的通信系统中,特别是嵌⼊式系统:存储器:RAM,EEPROM,Flash等数模转换器:A/D, D/A转换器等驱动接⼝:LED显⽰驱动器,I/O接⼝芯⽚,UART接收器等。
主从模式控制:SPI以主从⽅式进⾏⼯作,这种模式通常包含⼀个master和⼀个或多个slave,需要⾄少4根线(在单向传输时3根也可以),分别为:SDO/MOSI(master output slave input):主设备数据输出,从设备数据输⼊;SDI/MISO(master input slave output):主设备数据输⼊,从设备数据输出;SCLK:时钟信号,由主设备产⽣;CS/SS:⽚选信号,主设备控制并⽤于选择与其通信的从设备。
多Slave的SPI协议SPI协议可以操作在⼀个master对应⼀个或者多个slave的条件下,此时有多个CS/SS⽚选信号,但是⼀个时间只能有⼀个⽚选信号有效。
slave的输出端⼝MISO都是三态驱动;⾼电平,低电平和不选中时输出为⾼阻态。
数据交换(data exchanges)SPI设备之间的数据传输称为数据交换⽽不是数据传输。
这是因为SPI设备不能在进⾏数据通信的过程中仅充当transmitter和recieiver的⾓⾊,⽽是在每个时钟周期内,主从SPI设备都会发送1bit⼤⼩的数据,相当于主从设备进⾏了1bit的数据交换。
在数据的传输过程中,每次接收到的数据必须在下⼀次数据传输之前被采样,如果之前接收的数据没有被采样,那么这些已经收到的数据可能被丢弃,导致 SPI 模块最终失效,因此,在程序中,⼀般都会在 SPI 传输完数据之后,去读取 SPI 设备⾥⾯的数据,即使这些数据是在我们程序中是没有⽤的。
spi总线协议

spi总线协议SPI总线是一种常用的串行通信协议,全称为Serial Peripheral Interface,即串行外围设备接口。
它由Motorola公司在20世纪80年代初提出,并在之后的几十年里得到了广泛应用。
SPI 总线协议利用硬件时序进行通信,因此传输速度较高,被广泛应用于各种嵌入式系统和通信设备中。
SPI总线协议采用一主多从的方式进行通信,其中主设备通过SCLK时钟信号控制数据传输的时序,并通过SS片选信号选择从设备进行通信。
在SPI总线中,每个从设备都有一个对应的片选信号,主设备需要选择某个从设备才能与其进行通信。
数据在传输过程中,通过MOSI主发送、从接收数据,以及MISO主接收、从发送数据,实现双向的数据传输。
SPI总线协议具有以下几个主要特点:1.简单的硬件连接:SPI总线只需要四根线连接,包括SCLK 时钟线、MOSI主发送数据线、MISO主接收数据线和SS从片选信号线。
这种简单的硬件连接使得SPI总线在成本和布线上具有一定的优势。
2.高速的数据传输:SPI总线是同步传输协议,通过时钟信号来控制数据的传输速度。
在SPI总线中,时钟信号的频率可以根据实际需要进行调整,从而实现较高的传输速度。
相比其他串行通信协议,如I2C和UART,SPI总线通常能够提供更高的数据传输速率。
3.可靠的数据传输:由于SPI总线是基于硬件时序的通信协议,所以在数据传输的过程中具有较高的可靠性。
数据传输的时序由主设备控制,从而减少了数据传输过程中产生错误的可能性。
4.灵活的工作模式:SPI总线协议支持多种工作模式,包括全双工、半双工和单工三种。
在全双工模式下,主设备和从设备可以同时进行发送和接收操作;在半双工模式下,主设备和从设备交替进行发送和接收操作;而在单工模式下,只能进行发送或接收操作。
SPI总线协议在各种嵌入式应用中被广泛应用,如存储器、显示屏控制器、传感器等。
同时,SPI总线还可以通过级联的方式连接多个从设备,从而扩展系统的功能。
SPI协议详解

SPI,是英语Serial Peripheral Interface的缩写,顾名思义就是串行外围设备接口。
SPI,是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便,正是出于这种简单易用的特性,现在越来越多的芯片集成了这种通信协议。
SPI是一个环形总线结构,由ss(cs)、sck、sdi、sdo构成,其时序其实很简单,主要是在sck的控制下,两个双向移位寄存器进行数据交换。
上升沿发送、下降沿接收、高位先发送。
上升沿到来的时候,sdo上的电平将被发送到从设备的寄存器中。
下降沿到来的时候,sdi上的电平将被接收到主设备的寄存器中。
假设主机和从机初始化就绪:并且主机的sbuff=0xaa (10101010),从机的sbuff=0x55 (01010101),下面将分步对spi的8个时钟周期的数据情况演示一遍(假设上升沿发送数据)。
---------------------------------------------------脉冲主机sbuff 从机sbuff sdi sdo---------------------------------------------------0 00-0 10101010 01010101 0 0---------------------------------------------------1 0--1 0101010x 101010110 11 1--0 0101010010101011 0 1---------------------------------------------------2 0--1 1010100x 01010110 1 02 1--0 1010100101010110 10---------------------------------------------------3 0--1 0101001x 101011010 13 1--0 0101001010101101 0 1---------------------------------------------------4 0--1 1010010x 01011010 1 04 1--0 1010010101011010 10---------------------------------------------------5 0--1 0100101x 101101010 15 1--0 0100101010110101 0 1---------------------------------------------------6 0--1 1001010x 01101010 1 06 1--0 1001010101101010 10---------------------------------------------------7 0--1 0010101x 110101010 17 1--0 0010101011010101 0 1---------------------------------------------------8 0--1 0101010x 10101010 1 08 1--0 0101010110101010 10---------------------------------------------------这样就完成了两个寄存器8位的交换,上面的0--1表示上升沿、1--0表示下降沿,sdi、sdo相对于主机而言的。

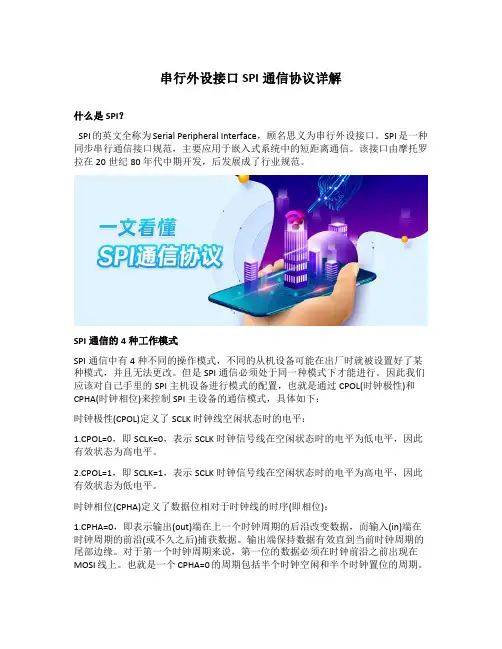

SPI通信协议详解

串行外设接口SPI通信协议详解什么是SPI?SPI的英文全称为Serial Peripheral Interface,顾名思义为串行外设接口。
SPI是一种同步串行通信接口规范,主要应用于嵌入式系统中的短距离通信。
该接口由摩托罗拉在20世纪80年代中期开发,后发展成了行业规范。
SPI通信的4种工作模式SPI通信中有4种不同的操作模式,不同的从机设备可能在出厂时就被设置好了某种模式,并且无法更改。
但是SPI通信必须处于同一种模式下才能进行。
因此我们应该对自己手里的SPI主机设备进行模式的配置,也就是通过CPOL(时钟极性)和CPHA(时钟相位)来控制SPI主设备的通信模式,具体如下:时钟极性(CPOL)定义了SCLK时钟线空闲状态时的电平:1.CPOL=0,即SCLK=0,表示SCLK时钟信号线在空闲状态时的电平为低电平,因此有效状态为高电平。
2.CPOL=1,即SCLK=1,表示SCLK时钟信号线在空闲状态时的电平为高电平,因此有效状态为低电平。
时钟相位(CPHA)定义了数据位相对于时钟线的时序(即相位):1.CPHA=0,即表示输出(out)端在上一个时钟周期的后沿改变数据,而输入(in)端在时钟周期的前沿(或不久之后)捕获数据。
输出端保持数据有效直到当前时钟周期的尾部边缘。
对于第一个时钟周期来说,第一位的数据必须在时钟前沿之前出现在MOSI线上。
也就是一个CPHA=0的周期包括半个时钟空闲和半个时钟置位的周期。
2.CPHA=1,即表示输出(out)端在当前时钟周期的前沿改变数据,而输入(in)端在时钟周期的后沿(或不久之后)捕获数据。
输出端保持数据有效直到下一个时钟周期的前沿。
对于最后一个时钟周期来说,从机设备在片选信号消失之前保持MISO信号线有效。
也就是一个CHPA=1的周期包括半个时钟置位和半个时钟空闲的周期。
Note:此处的前沿和后沿的意思表示在每个周期中第一个出现的边沿和最后一个出现的边沿。

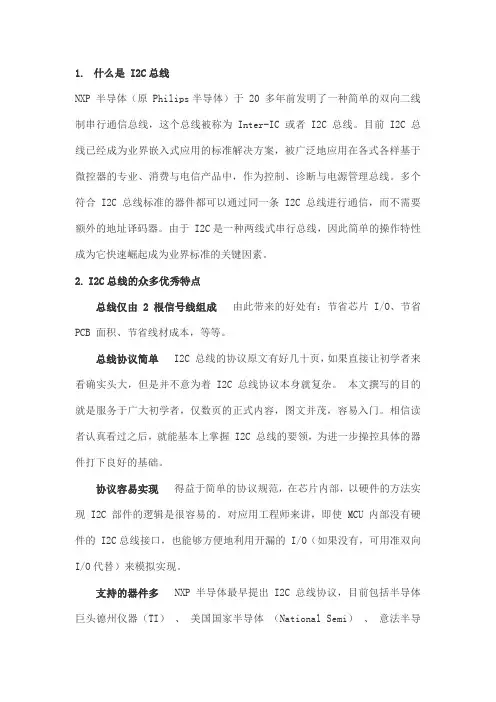

SPI、I2C、I2S总线学习笔记

1.什么是 I2C总线NXP 半导体(原 Philips半导体)于 20 多年前发明了一种简单的双向二线制串行通信总线,这个总线被称为 Inter-IC 或者 I2C 总线。
目前 I2C 总线已经成为业界嵌入式应用的标准解决方案,被广泛地应用在各式各样基于微控器的专业、消费与电信产品中,作为控制、诊断与电源管理总线。
多个符合 I2C 总线标准的器件都可以通过同一条 I2C总线进行通信,而不需要额外的地址译码器。
由于 I2C是一种两线式串行总线,因此简单的操作特性成为它快速崛起成为业界标准的关键因素。
2.I2C总线的众多优秀特点总线仅由 2根信号线组成由此带来的好处有:节省芯片 I/O、节省PCB 面积、节省线材成本,等等。
总线协议简单 I2C 总线的协议原文有好几十页,如果直接让初学者来看确实头大,但是并不意为着 I2C 总线协议本身就复杂。
本文撰写的目的就是服务于广大初学者,仅数页的正式内容,图文并茂,容易入门。
相信读者认真看过之后,就能基本上掌握 I2C 总线的要领,为进一步操控具体的器件打下良好的基础。
协议容易实现得益于简单的协议规范,在芯片内部,以硬件的方法实现 I2C 部件的逻辑是很容易的。
对应用工程师来讲,即使 MCU内部没有硬件的 I2C总线接口,也能够方便地利用开漏的 I/O(如果没有,可用准双向I/O代替)来模拟实现。
支持的器件多 NXP 半导体最早提出 I2C 总线协议,目前包括半导体巨头德州仪器(TI)、美国国家半导体(National Semi)、意法半导体(ST)、美信半导体(Maxim-IC)等都有大量器件带有 I2C 总线接口,这为应用工程师设计产品时选择合适的 I2C 器件提供了广阔的空间。
总线上可同时挂接多个器件同一条 I2C 总线上可以挂接很多个器件,一般可达数十个以上,甚至更多。
器件之间是靠不同的编址来区分的,而不需要附加的 I/O 线或地址译码部件。
总线可裁减性好在原有总线连接的基础上可以随时新增或者删除器件。
SPI知识收集

SPI的通信原理很简单,它以主从方式工作,这种模式通常有一个主设备和一个或多个从设备,需要至少4根线,事实上3根也可以(单向传输时)。
也是所有基于SPI的设备共有的,它们是SDI(数据输入),SDO(数据输出),SCK(时钟),CS(片选)。
(1)SDO –主设备数据输出,从设备数据输入(2)SDI –主设备数据输入,从设备数据输出(3)SCLK –时钟信号,由主设备产生(4)CS –从设备使能信号,由主设备控制其中CS是控制芯片是否被选中的,也就是说只有片选信号为预先规定的使能信号时(高电位或低电位),对此芯片的操作才有效。
这就允许在同一总线上连接多个SPI设备成为可能。
接下来就负责通讯的3根线了。
通讯是通过数据交换完成的,这里先要知道SPI 是串行通讯协议,也就是说数据是一位一位的传输的。
这就是SCK时钟线存在的原因,由SCK提供时钟脉冲,SDI,SDO则基于此脉冲完成数据传输。
数据输出通过 SDO线,数据在时钟上升沿或下降沿时改变,在紧接着的下降沿或上升沿被读取。
完成一位数据传输,输入也使用同样原理。
这样,在至少8次时钟信号的改变(上沿和下沿为一次),就可以完成8位数据的传输。
要注意的是,SCK信号线只由主设备控制,从设备不能控制信号线。
同样,在一个基于SPI的设备中,至少有一个主控设备。
这样传输的特点:这样的传输方式有一个优点,与普通的串行通讯不同,普通的串行通讯一次连续传送至少8位数据,而SPI允许数据一位一位的传送,甚至允许暂停,因为SCK时钟线由主控设备控制,当没有时钟跳变时,从设备不采集或传送数据。
也就是说,主设备通过对SCK时钟线的控制可以完成对通讯的控制。
SPI还是一个数据交换协议:因为SPI的数据输入和输出线独立,所以允许同时完成数据的输入和输出。
不同的SPI 设备的实现方式不尽相同,主要是数据改变和采集的时间不同,在时钟信号上沿或下沿采集有不同定义,具体请参考相关器件的文档。
SPI通信协议重点梳理

SPI是串行外设接口(Serial Peripheral Interface)的缩写,是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线(1)MISO–Master Input Slave Output,主设备数据输入,从设备数据输出;(2)MOSI–Master Output Slave Input,主设备数据输出,从设备数据输入;(3)SCLK–Serial Clock,时钟信号,由主设备产生;(4)CS–Chip Select,从设备使能信号,由主设备控制。
数据输出通过SDO线,数据在时钟上升沿或下降沿时改变,在紧接着的下降沿或上升沿被读取。
完成一位数据传输,输入也使用同样原理。
因此,至少需要8次时钟信号的改变(上沿和下沿为一次),才能完成8位数据的传输。
注:说明可以配置上升沿或下降沿采样时钟信号线SCLK只能由主设备控制,从设备不能控制。
(和MDIO一样都是由STA控制,而iic是主机控制)SPI总线传输的模式:1. 采用主-从模式(Master-Slave)的控制方式SPI 规定了两个SPI 设备之间通信必须由主设备(Master) 来控制次设备(Slave). 一个Master 设备可以通过提供Clock 以及对Slave 设备进行片选(Slave Select) 来控制多个Slave 设备, SPI 协议还规定Slave 设备的Clock 由Master 设备通过SCK 管脚提供给Slave 设备, Slave 设备本身不能产生或控制Clock, 没有Clock 则Slave 设备不能正常工作.2.采用同步方式(Synchronous)传输数据CPOL:clock polarity 时钟的极性;表示SPI 在空闲时, 时钟信号是高电平还是低电平.CPHA:clock phase 时钟的相位;表示SPI 设备是在SCK 管脚上的时钟信号变为上升沿时触发数据采样, 还是在时钟信号变为下降沿时触发数据采样.Master 设备会根据将要交换的数据来产生相应的时钟脉冲(Clock Pulse), 时钟脉冲组成了时钟信号(Clock Signal) , 时钟信号通过时钟极性(CPOL) 和时钟相位(CPHA) 控制着两个SPI 设备间何时数据交换以及何时对接收到的数据进行采样, 来保证数据在两个设备之间是同步传输的.SPI总线四种工作方式SPI 模块为了和外设进行数据交换,根据外设工作要求,其输出串行同步时钟极性和相位可以进行配置,时钟极性(CPOL)对传输协议没有重大的影响。
