阀门材质压力要求

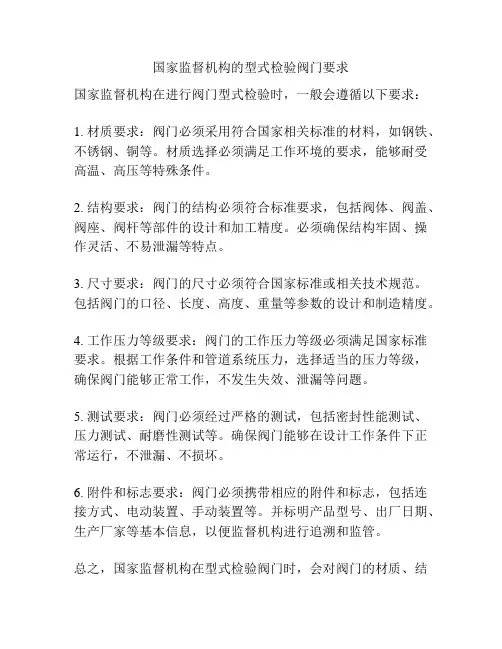

国家监督机构的型式检验阀门要求
国家监督机构的型式检验阀门要求
国家监督机构在进行阀门型式检验时，一般会遵循以下要求：
1. 材质要求：阀门必须采用符合国家相关标准的材料，如钢铁、不锈钢、铜等。
材质选择必须满足工作环境的要求，能够耐受高温、高压等特殊条件。
2. 结构要求：阀门的结构必须符合标准要求，包括阀体、阀盖、阀座、阀杆等部件的设计和加工精度。
必须确保结构牢固、操作灵活、不易泄漏等特点。
3. 尺寸要求：阀门的尺寸必须符合国家标准或相关技术规范。
包括阀门的口径、长度、高度、重量等参数的设计和制造精度。
4. 工作压力等级要求：阀门的工作压力等级必须满足国家标准要求。
根据工作条件和管道系统压力，选择适当的压力等级，确保阀门能够正常工作，不发生失效、泄漏等问题。
5. 测试要求：阀门必须经过严格的测试，包括密封性能测试、压力测试、耐磨性测试等。
确保阀门能够在设计工作条件下正常运行，不泄漏、不损坏。
6. 附件和标志要求：阀门必须携带相应的附件和标志，包括连接方式、电动装置、手动装置等。
并标明产品型号、出厂日期、生产厂家等基本信息，以便监督机构进行追溯和监管。
总之，国家监督机构在型式检验阀门时，会对阀门的材质、结
构、尺寸、工作压力等级、测试和附件等方面提出要求，以确保产品的质量和安全性能，保护使用者的利益。
水阀门选型标准与特征描述
一、根据各管道系统以及阀门特点的不同，确定阀门配置标准如下，并附图示。
A、铜制阀门（公称压力1.6Mpa）适用于公称直径DN≤50的管道系统，其中1、给水系统（冷水系统、热水系统、中水系统）1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；2）管径DN 32≤DN≤DN50的管道上：铜闸阀。
2、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）：1）管径≤DN50的管道上：铜闸阀。
3、空调水系统:1）管径DN≤25的管道上（连接风机盘管的支管）：铜闸阀或铜球阀；2）管径32≤DN≤50的管道上：采用铜闸阀；3）风机盘管进出水处：不锈钢波纹连接管。
4、采暖系统：1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；. 2）管径DN≤50的管道上：铜闸阀；3）采暖入户小室采用黄铜锁闭闸阀。
5、蒸汽系统1）管径DN≤50的管道上铜截止阀。
B、钢制阀门（球墨铸铁或铸钢类）适用于公称直径DN≥65的管道系统，其中一）公称压力1.6MPa钢制阀门1、给水系统（生活冷水系统、中水系统）：1)泵房外管道上：暗杆式弹性座封闸阀；2)泵房内管道上: 明杆式弹性座封闸阀；3)生活水箱补水处：100X遥控浮球阀；4)水泵出水端：300X缓闭止回阀；5)水泵进水端：Y型过滤器；6)生活水泵进出水处：不锈钢软接头；7)中水水泵进出水处：橡胶软接头；.8)分区供水需减压时，选用200X减压阀；9)市政给水接驳处水表附近：倒流防止器。
2、生活热水系统锅炉房及换热器一次水侧：1）热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀；2)循环水泵进出水处：不锈钢软接头；3)循环水泵出水端的止回阀可根据设计要求进行选定。
4)热水管道上：法兰式硬密封蝶阀；换热器二次水侧：同给水系统；3、排水系统1）污水泵出水处：橡胶瓣止回阀+明杆式弹性座封闸阀。
4、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）1)泵房外消防管道上：中心线对夹式软密封蝶阀；2)泵房内、水泵出水端：中心线法兰式软密封蝶阀；泵房内、水泵进水端：明杆式弹性座封闸阀；.3)消防水池补水处：100X遥控浮球阀；4)分区供水需减压时，选用200X减压阀；5)消防水泵出水端：H41X消声止回阀；6)消防水泵出水端若需要泄压，选用500X泄压阀；7)消防水泵进水端：Y型过滤器；8)消防水泵进出水处：橡胶软接头。
阀门材质及应用（阀门温度、压力使用范围）
[转] 阀门材质与应用（阀门压力、温度使用范围）WCB碳钢ASTM A216无腐蚀性应用，包括水，油和气，温度范围：-30℃至+425℃LCB低温碳钢ASTM A352低温应用，温度低至-46℃不能用于温度高于+340℃的场合LC33.5%镍钢ASTM A352低温应用，温度低至-101℃不能用于温度高于+340℃的场合WC61.25%铬0.5%钼钢ASTM A217无腐蚀性应用，包括水，油和气，温度范围：-30℃至+593℃WC92.25铬ASTM A217无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30℃至+593℃C55%铬0.5%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃C129%铬1%钼ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30℃至+649℃CA6NM(4)12%铬钢ASTM A487腐蚀性应用，温度范围：-30℃至+482℃CA15(4)12%铬ASTM A217腐蚀性应用，温度范围高达+704℃CF8M 316不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上CF8C347不锈钢ASTM A351主要用于高温，腐蚀性应用，温度范围：-268℃至+649℃，温度+540℃以上要指定碳含量0.04%及以上CF8304不锈钢ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃温度+425℃以上要指定碳含量0.04%及以上CF3304L不锈钢ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+425℃CF3M316L不锈钢ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+454℃CN7M合金钢ASTM A351具有很好的抗热硫酸腐蚀性能，温度高达+425℃M35-1蒙乃尔ASTM A494可焊接等级。
阀门材质压力要求
使用温度
灰铸铁阀门
-15～250℃
可锻铸铁阀门
-15～250℃
球墨铸铁阀门
-30～350℃
高镍铸铁阀门
最高使用温度为400℃
碳素钢阀门
-29～450℃，在JB／T3595-93标准中推荐使用温度t<425℃
1Cr5Mo、合金钢阀门
最高使用温度为550℃
12Cr1MoVA、合金钢阀门
最高使用温度为570℃
玻璃阀门．耐温急变性差，一般用于90℃以下的工况条件。
搪瓷阀门，耐温性能受到密封圈材料的限制，最高使用温度不超过150℃。
2．阀门使用的压力
阀门的使用压力是由制遣阀门的材料所确定的。
阀门
允许使用的最大公称压力
灰铸铁阀门
1MPa
可锻铸铁阀门
2.5MPa
球墨铸铁阀门
4.OMPa
铜合金阀门
2.5MPa
钛合金阀门
五、碳素钢：适用于公称压力PN≤32.0MPa，温度为－30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
六、铜合金：适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质，以及温度－40～250℃的蒸汽介质，常用牌号为ZGnSn10Zn2(锡青铜），H62、Hpb59-1（黄铜）、QAZ19-2、QA19-4(铝青铜)。
一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为－10℃～200℃的水、蒸汽、空气、煤气及油品等介质。灰铸铁常用牌号为：HT200、HT250、HT300、HT350。
二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为－30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-08、KTH350-10。
阀门试验压力和安全阀定压规定（4篇）
阀门试验压力和安全阀定压规定是确保阀门和安全阀在正常工作条件下能够正常运行的重要规定。
阀门试验压力指在安装和调试阀门时，需要对阀门进行压力测试，以确保阀门能够承受正常工作条件下的压力。
安全阀定压规定则是指安全阀需要通过定期检测和维护，以确保其能够在超过工作压力时自动开启，以减轻压力。
阀门试验压力规定：1. 根据国家标准和行业规范，阀门试验压力一般为介质工作压力的1.5倍。
例如，对于工作压力为10MPa的阀门进行试验时，试验压力一般为15MPa。
2. 对于特殊行业或特殊工况下，可能需要进行更高压力的试验。
如海洋工程、油气输送等领域的阀门试验压力可达到介质工作压力的2倍以上。
3. 试验压力持续时间一般为15分钟以上，以确保阀门能够承受长时间的工作压力。
4. 在试验压力下，阀门应保持正常开关操作，并应无任何泄漏现象。
5. 阀门试验压力必须在压力表或压力传感器的准确测量下进行，以确保试验结果的准确性。
安全阀定压规定：1. 安全阀的定压规定根据设备的使用环境和介质，以及国家、行业和公司的相关规定进行。
2. 安全阀的定压一般是在安全阀出厂前或设备投入使用前进行，以确保其正常工作。
3. 定期对安全阀进行检测和维护，以确保其在正常压力下能够正常开启。
4. 定期检测安全阀的定压，一般为每年至少一次。
具体频率根据设备的使用情况和压力变化幅度来确定。
5. 定期维护安全阀，包括清洗阀门、更换磨损或老化的零部件，以及调整安全阀的开启压力。
6. 定期对安全阀进行全开试验，以确保其能够在超过已定压力时正常开启。
7. 在安全阀启动压力测试时，需要确保设备周围的人员安全，并采取必要的安全措施。
以上是关于阀门试验压力和安全阀定压规定的一些基本内容。
在实际应用中，应根据具体的行业规范和项目要求进行具体的操作和调整。
此外，为确保阀门和安全阀的可靠性和安全性，还需要加强对设备的定期检测、维护和管理。
阀门试验压力和安全阀定压规定（二）第一章总则第一条为了保障阀门的使用安全及阀门设备的正常运行，制定本规定。

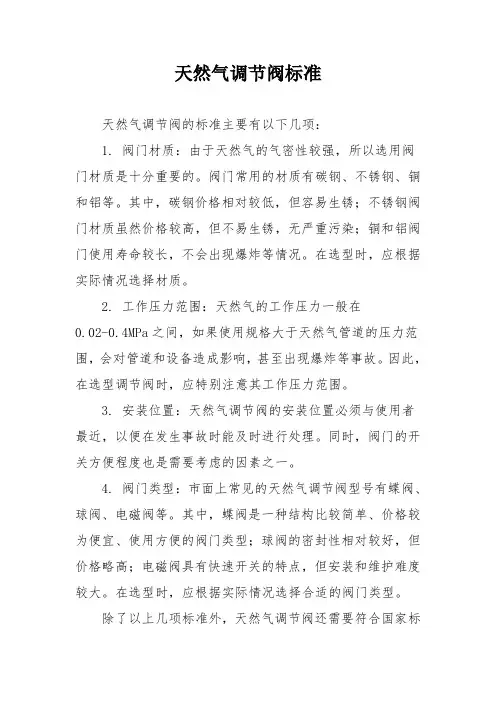

天然气调节阀标准
天然气调节阀标准
天然气调节阀的标准主要有以下几项：
1. 阀门材质：由于天然气的气密性较强，所以选用阀门材质是十分重要的。
阀门常用的材质有碳钢、不锈钢、铜和铝等。
其中，碳钢价格相对较低，但容易生锈；不锈钢阀门材质虽然价格较高，但不易生锈，无严重污染；铜和铝阀门使用寿命较长，不会出现爆炸等情况。
在选型时，应根据实际情况选择材质。
2. 工作压力范围：天然气的工作压力一般在
0.02-0.4MPa之间，如果使用规格大于天然气管道的压力范围，会对管道和设备造成影响，甚至出现爆炸等事故。
因此，在选型调节阀时，应特别注意其工作压力范围。
3. 安装位置：天然气调节阀的安装位置必须与使用者最近，以便在发生事故时能及时进行处理。
同时，阀门的开关方便程度也是需要考虑的因素之一。
4. 阀门类型：市面上常见的天然气调节阀型号有蝶阀、球阀、电磁阀等。
其中，蝶阀是一种结构比较简单、价格较为便宜、使用方便的阀门类型；球阀的密封性相对较好，但价格略高；电磁阀具有快速开关的特点，但安装和维护难度较大。
在选型时，应根据实际情况选择合适的阀门类型。
除了以上几项标准外，天然气调节阀还需要符合国家标
准GB/T 12243-2005及行业标准《城市燃气用钢制压力调节装置》(CJ/T 286-2008)进行选型。
阀门及管件技术要求
口。
2）65mm 及以上：铸铁阀体、青铜座环、固体楔形圆盘、不上升阀杆、法兰接口。
球阀（止回阀）
1）50mm 及以下：青铜阀体、青铜球及丝扣阀帽、金属对金属对金属座、丝扣接口。 2）65mm 及以上：铸铁阀体、镶青铜球、再次研磨可换式阀座及圆盘、螺栓锁定阀帽、法兰接口。 止回阀 1)关于水泵出水口处或按图纸之要求位置，安装止回阀，以利于快速无振关闭。 2）阀门型式为对夹式止回阀，带半圆形双门蝶阀，阀轴须与液体流动方向成直角。 3）铸铁阀体，青铜阀蝶，橡胶阀座环。 4）不锈钢弹簧机阀轴。 5）关闭动作由不锈钢弹簧控制，使液体流动动静止或反方向回流前，阀蝶先回到阀座环。 6）阀蝶之开启角度必须大于 70°，以减少水头之损失。 摆荡式止回阀（50mm 口径及以下） 1）摆荡式止回阀须配有可拆铰锁和丝扣帽盖，适合在水平或垂直位置操作。 2）提供清扫塞及一般扁移摇摆舌门。提供可拆除的帽盖，再研磨圆盘机阀座环。 蝶形阀门 1）总则：在要求弹性阀座的地方应采用紧密闭合。垫圈或组合法兰型蝶形阀。设置覆盖阀体，内 表面并延伸到阀体端部的阀座；或设置 O 型圈，使阀体可以用最小的栓接负荷，且不用附加气密 垫圈栓接和密闭在平面法兰之间；或设置组合管阀端面，以方便管道运用，此阀相对于阀座的中 心法兰上，有集中槽接密封的管道和阀面。 2）圆盘：求魔铸铁或不锈钢 3）阀体：球墨铸铁 4）轴杆：316 不锈钢（液体不能与轴杆有接触） 5）操纵杆：可锁定在任何位置，或带有 10 度或 15 度切口的节流扳手以保持阀处所选定的位置。 对于 150mm 及更大尺寸者，须提供齿输操纵器。设置位置指示剂限位挡板。 电动阀门 1）根据图纸要求为每个阀设置电动阀操纵器，该操纵器附在阀上。 2）在制造厂的技术指导监督下，在现场安装电动阀操纵器。 3）提供手动控制以允许在停电时进行手动操纵。 4）电动阀操纵装置：操纵单元中应包括电动机、磁力电动控制器、控制电路变压器、内藏式反向 接触器、开、关力矩开关个限位开关、内藏式开-闭-停瞬间接触按钮个开-闭位置指示灯和接头接 栓，供遥控瞬间接触开-闭停按钮和开-闭位置指示灯的现场接线，上述所有物品均由厂家事先连 接在某个机壳上。 5）电动机：高速、高力矩型，具有足够的容量，电动机的线圈绝缘为 B 类。提供内藏式过热载保 护，所有电动阀门的闭合时间都用金额调定时器控制，但不超过 2 分钟。
针型阀压力等级标准
针型阀压力等级标准
针型阀的压力等级标准因材料和用途而异。
以下是几种常见的针型阀及其压力等级标准：
1. 灰铸铁制针型阀门：用于公称压力pN≤，温度为-10~200℃的水、蒸气、空气、煤气及油类等介质的灰铸铁制阀门。
2. 可锻铸铁制针型阀门：用于公称压力pN≤，温度为-30~300℃的水、蒸气、空气及油类等介质的可锻铸铁制阀门。
3. 球墨铸铁制针型阀门：用于公称压力pN≤，温度为-30~350℃的水、蒸气、空气及油类等介质的球墨铸铁制阀门。
4. 铜合金制针型阀门：用于公称压力pN≤的水、海水、氧气、空气、油类
等介质，以及温度为-40~250℃的蒸气介质的铜合金制阀门。
5. 高温钢制针型阀门：用于公称压力pN≤，温度小于或等于550℃的蒸气
及石油产品等介质的高温钢制阀门。
6. 低温钢制针型阀门：用于公称压力pN≤，温度高于或等于-196℃的乙烯、丙烯、液态天然气及液氮等介质的低温钢制阀门。
7. 不锈耐酸钢制针型阀门。
如需更多信息，建议查阅针型阀相关标准或咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、灰铸铁：灰铸铁适用于公称压力PN≤1.0MPa，温度为－10℃～200℃的水、蒸汽、空气、煤气及油品等介质。
灰铸铁常用牌号为：HT200、HT250、HT300、HT350。
二、可锻铸铁：适用于公称压力PN≤2.5MPa，温度为－30～300℃的水、蒸汽、空气及油品介质，常用牌号有：KTH300-06、KTH330-
08、KTH350-10。
三、球墨铸铁：适用于PN≤4.0MPa，温度为－30～350℃的水、蒸汽、空气及油品等介质。
常用牌号有：QT400-15、QT450-10、QT500-7。
鉴于目前国内工艺水平，各厂参差不齐，用户又往往不易检验。
根据经验，建议PN≤2.5MPa，阀门还是采用钢制阀门为安全。
四、耐酸高硅球墨铸铁：适用于公称压力PN≤0.25MPa，温度低于120℃的腐蚀性介质。
五、碳素钢：适用于公称压力PN≤32.0MPa，温度为－30～425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。
常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。
六、铜合金：适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质，以及温度－40～250℃的蒸汽介质，常用牌号为
ZGnSn10Zn2(锡青铜），H62、Hpb59-1（黄铜）、QAZ19-2、QA19-4(铝青铜)。
七、高温铜：适用于公称压力PN≤17.0MPA、温度≤570℃的蒸汽及石油产品。
常用牌号有ZGCr5Mo,1Cr5M0.ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号。
具体选用必须按照阀门压力与温度规范的规定。
八、低温钢：适用于公称压力PN≤6.4Mpa,温度≥-196℃乙烯，丙烯，液态天然气，液氮等介质，常用牌号）有ZG1Cr18Ni9 、0Cr18Ni9、1Cr18Ni9Ti 、ZG0Cr18Ni9
九、不锈耐酸钢：适用于公称压力PN≤6.4Mpa 、温度≤200℃硝酸，醋酸等介质，常用牌号有ZG0Cr18Ni9Ti 、ZG0Cr18Ni10<耐硝酸>，ZG0Cr18Ni12Mo2Ti 、ZG1Cr18Ni12Mo2Ti<耐酸和尿素>
例如：一只碳素钢阀门的公称压力为10MPa，当介质工作温度为200℃时，其最大工作压力P20为10MPa；当介质工作温度为400℃时，其最大工作压力P40为5.4MPa;当介质工作温度为450℃时，其最大工作压力P20为4.5MPa。
