塑料焊接连接工艺详解-精品

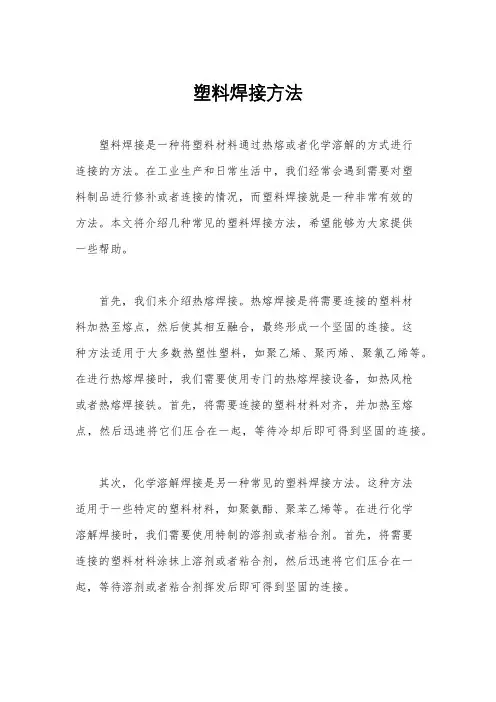

塑料焊接方法
塑料焊接方法塑料焊接是一种将塑料材料通过热熔或者化学溶解的方式进行连接的方法。
在工业生产和日常生活中，我们经常会遇到需要对塑料制品进行修补或者连接的情况，而塑料焊接就是一种非常有效的方法。
本文将介绍几种常见的塑料焊接方法，希望能够为大家提供一些帮助。
首先，我们来介绍热熔焊接。
热熔焊接是将需要连接的塑料材料加热至熔点，然后使其相互融合，最终形成一个坚固的连接。
这种方法适用于大多数热塑性塑料，如聚乙烯、聚丙烯、聚氯乙烯等。
在进行热熔焊接时，我们需要使用专门的热熔焊接设备，如热风枪或者热熔焊接铁。
首先，将需要连接的塑料材料对齐，并加热至熔点，然后迅速将它们压合在一起，等待冷却后即可得到坚固的连接。
其次，化学溶解焊接是另一种常见的塑料焊接方法。
这种方法适用于一些特定的塑料材料，如聚氨酯、聚苯乙烯等。
在进行化学溶解焊接时，我们需要使用特制的溶剂或者粘合剂。
首先，将需要连接的塑料材料涂抹上溶剂或者粘合剂，然后迅速将它们压合在一起，等待溶剂或者粘合剂挥发后即可得到坚固的连接。
除了以上介绍的两种方法外，还有一种叫做超声波焊接的塑料焊接方法。
这种方法利用超声波的高频振动来加热和软化塑料材料，然后使其相互融合。
超声波焊接适用于一些特殊形状的塑料制品，如塑料管道、塑料薄膜等。
在进行超声波焊接时，我们需要使用专门的超声波焊接设备，如超声波焊接机。
将需要连接的塑料材料放置在超声波焊接机的工作台上，开启超声波振动后，塑料材料会在瞬间软化并相互融合，形成坚固的连接。
总的来说，塑料焊接是一种非常有效的连接塑料材料的方法，它可以帮助我们在工业生产和日常生活中进行塑料制品的修补和连接。
不同的塑料材料和形状适用于不同的焊接方法，因此在进行塑料焊接时，我们需要根据具体情况选择合适的焊接方法。
希望本文介绍的几种常见的塑料焊接方法能够为大家提供一些帮助，谢谢阅读！。
塑料件焊接方法
塑料件焊接方法简介塑料件焊接是一种常见的连接塑料件的方法，它通过热力或化学作用将两个或多个塑料件牢固地连接在一起。
这种方法广泛应用于各种行业，如汽车制造、电子设备、医疗器械等。
本文将介绍几种常见的塑料件焊接方法及其适用情况。
1. 热板焊接热板焊接是一种常见的塑料件焊接方法，它使用加热板加热并压合两个或多个塑料件，使它们熔化并形成牢固的连接。
这种方法适用于大型和中小型塑料件的连接，如汽车零部件、家电外壳等。
焊接步骤：1.准备工作：选择合适的加热板和模具，将要焊接的塑料件清洁干净。
2.加热：将加热板加热到适当温度（根据塑料材料确定），放置待焊接的塑料件。
3.压合：使用合适的压力将两个或多个塑料件压合在一起。
4.冷却：等待塑料件冷却，使其固化形成牢固的连接。
5.检查：检查焊接部位是否牢固，没有明显的缺陷。
优点：•焊接速度快，生产效率高。
•焊接强度高，连接牢固稳定。
•可以焊接各种形状的塑料件。
缺点：•受限于加热板和模具的尺寸，不适用于大型或特殊形状的塑料件。
2. 超声波焊接超声波焊接是一种利用超声波振动产生摩擦热将塑料件连接在一起的方法。
它适用于各种塑料材料，特别是对于薄壁塑料件和复杂形状的塑料件更为有效。
焊接步骤：1.准备工作：选择合适的超声波焊接机器和模具，将要焊接的塑料件清洁干净。
2.安装：将待焊接的塑料件安装在模具中，并确保正确对位。
3.加热：打开超声波发生器，产生超声波振动，并将其传导到模具中。
4.压合：通过模具施加压力，使塑料件紧密接触并产生摩擦热。
5.冷却：停止超声波振动，等待塑料件冷却，使其固化形成牢固的连接。
6.检查：检查焊接部位是否牢固，没有明显的缺陷。
优点：•焊接速度快，生产效率高。
•焊接强度高，连接牢固稳定。
•可以焊接复杂形状的塑料件。
缺点：•对于较大尺寸的塑料件来说，设备成本较高。
3. 热风焊接热风焊接是一种利用高温热风将塑料件加热并连接在一起的方法。
它适用于各种塑料材料和不同形状的塑料件。
塑料焊接技术
塑料焊接技术一、前言随着时代的进步和科技的不断发展，各个行业的需求也在不断提高，其中塑料焊接技术作为一种新型的连接材料方法，具有更加广泛的应用前景和市场需求。
本文主要针对塑料焊接技术进行详细的讲解，包括焊接的分类、技术原理、设备和操作流程等方面的知识，以便于读者更好地了解和认识该技术。
二、塑料焊接分类1、摩擦振动摩擦加热焊接摩擦加热焊接是一种采用机械方式进行热处理的焊接技术。
其原理是利用高速旋转的磨损件将热量传递到塑料材料表面从而使其熔化。
该方法的优点是能够避免产生焊接时的气泡和刺破，同时可以大幅度提高焊接效率，非常适合于大批量生产。
2、热板焊接热板焊接是一种采用热板进行加热，达到熔化塑料材料相互融合的方法。
该方法一般用于厚度较大的塑料件的焊接操作，效果比较理想，但是由于其无法进行小面积局部的焊接操作，应用范围有限。
3、摩擦搅拌焊接摩擦搅拌焊接是一种利用机械的自旋转、自移动以及自下压力等对塑料件进行加热的技术。
通过旋转摩擦和搅拌，使塑料材料在高温下熔化，从而达到焊接的目的。
该方法操作简单、效率较高，同时可以有效避免焊接过程中产生的毛刺和气泡，非常适合生产型焊接操作。
4、热气焊接热气焊接是一种利用热空气对塑料材料的表面进行加热，达到熔化并将两个相互粘连的塑料材料相互融合的焊接技术。
该方法的优点是可以进行小面积局部的操作，并且能够在不同厚度的塑料件之间进行焊接操作，应用范围相对比较广泛。
5、超声波焊接超声波焊接是一种采用低频高功率声波对塑料材料进行加热的焊接技术。
该方法的原理是通过高频振动产生的热量使两个塑料材料表面达到熔化，然后相互融合在一起。
该方法的优点是操作非常简单、快捷，可以实现小面积的焊接操作，并且能够保证焊接位置的精准性。
三、技术原理塑料焊接技术的原理是将两个或多个不同的塑料材料通过熔化连接在一起。
熔化后的材料形成的结合处能够达到固体状态并保持一定的持久性，从而达到长时间的使用和存储效果。
最简单的塑料焊接方法
最简单的塑料焊接方法一、前言塑料焊接是一种将两个或多个塑料件通过热力或化学反应粘合在一起的方法。
这种方法可以用于修复塑料制品，也可以用于制造新的塑料制品。
本文将介绍最简单的塑料焊接方法。
二、工具和材料1. 焊枪：选择适合您需要焊接的材料的焊枪。
2. 塑料棒：选择与您需要焊接的材料相同类型和颜色的塑料棒。
3. 刮刀：用于清理和准备要焊接的表面。
4. 砂纸：用于打磨要焊接的表面。
5. 酒精布：用于清洁要焊接的表面。
三、准备工作1. 清理要焊接的表面，确保其干净无尘。
2. 用砂纸打磨要焊接的表面，以便增加粘合力。
3. 用酒精布擦拭要焊接的表面，以去除任何油脂或污垢。
四、开始焊接1. 将所需长度和形状的塑料棒插入到焊枪中，并加热至适当温度（通常为250-300°C）。
2. 将焊枪的端部放在要焊接的表面上，使其与塑料棒接触。
3. 慢慢地移动焊枪，将塑料棒融化并涂抹在要焊接的表面上。
4. 焊接时保持稳定的手部姿势，并尽量避免过度加热或过度烧焦塑料。
5. 焊接完成后，等待几分钟以便让焊接处冷却和固化。
五、注意事项1. 焊接时一定要注意安全。
使用适当的个人防护装备，例如手套和护目镜。
2. 在进行任何焊接之前，请确保您已经了解了您所使用的工具和材料，并已经阅读并遵守了所有相关安全指南和说明书。
3. 请勿在容易引起火灾或爆炸的区域进行焊接操作。
4. 如果您不确定如何进行正确的塑料焊接，请寻求专业帮助。
六、结论通过本文所介绍的最简单的塑料焊接方法，您可以轻松地修复或制造塑料制品。
但是请记住，在进行任何焊接操作之前，请务必了解所有相关安全指南和说明书，并遵守正确的操作程序。
塑料焊接的基本方法
塑料焊接的基本方法塑料焊接是一种常见的塑料加工技术，用于将两个或多个塑料件连接在一起。
塑料焊接具有简单、高效、经济等优点，被广泛应用于塑料制品的制造和维修。
以下是塑料焊接的基本方法。
1.熔接焊接（热传导焊接）熔接焊接是最常用的塑料焊接方法之一、它适用于热可塑性塑料，如聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）等。
熔接焊接的步骤如下：-将需要连接的塑料件对齐并稳定固定。
-使用一个热锐器或者加热片加热，将焊接接头加热到熔融温度。
热锐器或加热片的温度应根据塑料的种类确定。
-然后迅速将两个熔化的接头压合在一起，使其完全融合，并保持一定时间，待冷却固化后即完成了焊接。
2.超声波焊接超声波焊接适用于热可塑性塑料，如聚丙烯（PP）、聚酰胺（PA）、聚碳酸酯（PC）等。
超声波焊接的步骤如下：-将需要焊接的塑料件对齐并放在超声波焊接机的夹具中。
-通过超声波发生器产生振动，然后通过焊头对焊接部位施加压力。
-高频的振动使塑料材料表面产生热，塑料迅速熔化，然后冷却固化，实现了焊接。
3.摩擦搅拌焊接摩擦搅拌焊接是一种适用于熔融焊接塑料的方法，例如聚氯乙烯（PVC）、聚苯乙烯（PS）等。
摩擦搅拌焊接的步骤如下：-将需要连接的塑料件对齐并固定在焊接机上，如旋转摩擦搅拌焊接机。
-在摩擦搅拌焊接机上设置适当的转速和压力。
-启动机器，使两个塑料件接触在一起，然后通过转动和施加横向压力，实现塑料间的高速磨擦。
-磨擦产生的热能将塑料加热到熔融状态，然后停止搅拌，使塑料冷却固化，完成焊接。
4.热板焊接热板焊接适用于热可塑性塑料，如聚苯乙烯（PS）、聚碳酸酯（PC）等。
热板焊接的步骤如下：-将需要连接的塑料件对齐并固定在热板焊接机上，注意保持接触面整洁。
-设置合适的温度和焊接时间，启动机器加热热板。
-热板达到设定温度后，将两个接头夹紧在热板之间。
-保持一定的压力和时间，使两个塑料接触的表面熔化并融合在一起。
-冷却后，断开压力，取出焊接件，焊接即完成。
塑料件焊接工艺

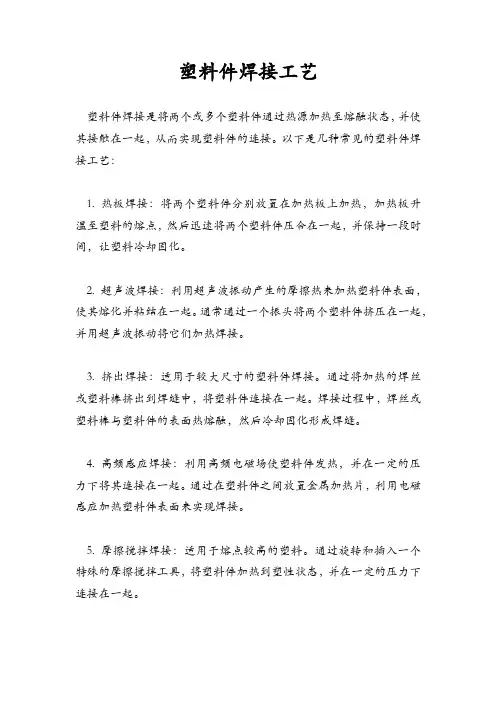

塑料件焊接工艺
塑料件焊接是将两个或多个塑料件通过热源加热至熔融状态，并使其接触在一起，从而实现塑料件的连接。
以下是几种常见的塑料件焊接工艺：
1. 热板焊接：将两个塑料件分别放置在加热板上加热，加热板升温至塑料的熔点，然后迅速将两个塑料件压合在一起，并保持一段时间，让塑料冷却固化。
2. 超声波焊接：利用超声波振动产生的摩擦热来加热塑料件表面，使其熔化并粘结在一起。
通常通过一个振头将两个塑料件挤压在一起，并用超声波振动将它们加热焊接。
3. 挤出焊接：适用于较大尺寸的塑料件焊接。
通过将加热的焊丝或塑料棒挤出到焊缝中，将塑料件连接在一起。
焊接过程中，焊丝或塑料棒与塑料件的表面热熔融，然后冷却固化形成焊缝。
4. 高频感应焊接：利用高频电磁场使塑料件发热，并在一定的压力下将其连接在一起。
通过在塑料件之间放置金属加热片，利用电磁感应加热塑料件表面来实现焊接。
5. 摩擦搅拌焊接：适用于熔点较高的塑料。
通过旋转和插入一个特殊的摩擦搅拌工具，将塑料件加热到塑性状态，并在一定的压力下连接在一起。
6.热气焊接：使用热空气或其他气体对塑料进行加热，软化后再进行压合，达到焊接效果。
以上是几种常见的塑料件焊接工艺，选择合适的工艺取决于塑料材料的性质、形状、尺寸以及焊接要求等因素。
在进行塑料件焊接时，需要注意选择合适的焊接参数、材料配方和焊接设备，以保证焊接质量和连接强度。
塑料焊接文档
塑料焊接1. 引言塑料焊接是一种常见的塑料加工方法，通过熔化塑料的表面，使其融合在一起，从而实现两个或多个塑料件的连接。
塑料焊接具有成本低、生产效率高、连接强度好等优点，在各个领域都得到了广泛的应用。
本文将介绍塑料焊接的原理、常见的焊接方法以及注意事项。
2. 塑料焊接原理塑料焊接的原理基于塑料的热塑性特性。
塑料在加热至一定温度后会软化，继续加热会熔化，熔融状态下的塑料可以通过施加压力使其融合在一起。
因此，塑料焊接主要依靠高温使塑料软化或熔融，并通过施加压力将两个或多个塑料件连接在一起。
3. 塑料焊接方法3.1 热板焊接热板焊接是一种常见的塑料焊接方法，它适用于较大的塑料件。
该方法通过加热一个金属板至足够高的温度，然后将待焊接的塑料件放置在热板上，使其软化或熔融。
待焊接的塑料件经过一定时间的加热后，将它们压在一起，在压力和温度的作用下，塑料件逐渐融合在一起。
3.2 摩擦搅拌焊接摩擦搅拌焊接是一种适用于热塑性塑料的高效焊接方法。
该方法通过一个旋转的工具将塑料件表面摩擦加热，使其软化或熔融。
然后，将摩擦搅拌工具插入待焊接塑料件之间，在一定的压力下施加搅拌力，使塑料件形成混合区域。
在搅拌过程中，摩擦热使塑料熔融，形成均匀的融合区域。
3.3 高频振动摩擦焊接高频振动摩擦焊接是一种适用于热塑性塑料的新型焊接方法。
该方法通过高频振动将塑料件表面摩擦加热，使其软化或熔融。
然后，在振动的作用下施加压力，使塑料件融合在一起。
与传统的摩擦焊接相比，高频振动摩擦焊接更加高效，并且焊接过程更加稳定。
4. 塑料焊接注意事项在进行塑料焊接时，需要注意以下事项：•选择适合的塑料焊接方法，根据塑料的特性和焊接需求选择合适的焊接方法。
•控制焊接温度，塑料的熔融温度不同，需要根据具体的塑料材料确定合适的焊接温度。
•施加适当的压力，过高的压力可能导致塑料变形或破裂，而过低的压力会影响焊接强度。
•确保焊接表面的清洁，焊接表面应该光洁无杂质，以确保融合的质量。
8.塑料的连接方式
塑料的连接方式
名
称
定义分类简图分析
热熔粘接（塑料焊接）热熔又称塑料焊接
，是热塑性塑料连接
的基本方法。
塑料焊接是对
塑料制品被粘接处
进行加热使之熔化，
待凝固冷却后
将两个制品连接成
一个整体的工艺方
法。
热风焊接连接的表面相当粗糙
热板方式连接
容易产生飞边，有必要进行
后续加工
旋转熔接法
适用于两个连接部的形状为
圆形的热可塑性树脂产品，
不须另外使用黏结胶，溶剂
或外部热量。
超声波熔融法对热可塑性树脂产品有效，可以进行高速加工，形状也可以任意。
热熔法粘接强度不是很好
机械方式连接
塑料制件之间机械
连接的主要方式
是铆接和螺栓连接，
与金属件连接相同。
螺钉连接
对热可塑性树脂产品有效，
可以进行高速加工，形状也
可以任意。
弹性连接粘接强度不是很好
溶剂粘接借助溶剂的作用，将
两个塑料零件粘接
成一体。
适用于某些相同品种的热塑
性塑料，热固性塑料由于不
溶解，也难用此方法粘接。
胶粘剂粘接在两个粘接表面之
间涂以适当的胶粘
剂，形成一层胶层，
靠胶层的作用将
两个零件粘接在一
起。
它是热固性塑料唯一的粘接
方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在一定温度下，热塑性塑料可以达到热塑性状 态乃至熔融流动，冷却后，又变成一定的形状。
热塑性塑料的分子排列形式有2种，非结晶型和 结晶型图2。由于分子结构不同，其材料的强度性能 也不同。
纤维状分子
非规则的卷绕： 非结晶型 如玻璃透明
非结晶区 结晶型：乳状（不透明）
图2 热塑性塑料的构造
具有良好的抗热变形能力。
——ABS表面光滑，具有优良的抗沉积性，不使油污固化结 垢，堵塞管道。
——不受电腐蚀和土壤腐蚀，宜作埋地管 ——ABS分为通用级（抗冲击）耐热级和阻燃级。 ——ABS常用于灌溉、潜水泵、地下电气导管，腐蚀性盐水
溶液，原油和食物（含流体腐蚀剂的有机物）以及 纯化学品及其它敏感产品的工业管装置。
3、热塑性塑料焊接方法
表2 塑料焊接方法分类
4、塑料焊接设备
4.1热风焊设备
1）手工热风焊接设备 所谓热风焊就是将热风作为热源（见图3）。
a：焊接气体 b：热气 c：隔热体 d：可更换的电加热体 e：连接导线 f：喷气咀 g：马达
图3 手工热风焊接
2）机械热风焊接设备 机械热风焊接设备用热风作为热源，也称挤压
非交联链状分子 类型：热塑性塑料
在室温下，通常处于软到硬、韧状态
粗网目的交联链状分子 类型：弹性塑料 (合成橡胶)
不能熔化，可膨胀及不溶解， 在室温下，通常处于弹性、软 状态。
细网目的交联链状分子 类型：热固性塑料
不能熔化，不能膨胀及不溶解。 在室温下，通常处于硬状态。
图1 塑料的基本结构与性能
在实剂等。 由此获得特殊性能和降低成本。
式焊接设备。
1. 马达 1. 焊丝 2. 送丝机构 3. 挤出器 4. 熔化室 5. 焊接压头 6. 加热咀 7. 空气加热器
图4 挤压式热风焊机（送丝）
4.2加热元件焊接设备
1）加热板式焊接设备 加热板为焊接热源。加热板焊机主要由恒温
电加热板（温度最高可达270℃）、双面电动平整 切削刀、对中固定支架、压力装置等部分组成。
PA：聚酰（亚）胺（又称尼龙）1989年合成，我国 1958年PA1010生产。
具有良好的刚性、韧性、耐高温性及良好的耐 溶剂特性。可在105℃时输送流体化学品，但62℃以 上时容易水解，即62℃以上时不输送水。PA大多小 管径<25㎜主要用作油管代替铜管，价格昂贵。
PA6（尼龙6）（熔点: 215～235℃），PA12（尼 龙 12），PA66（熔点: 265℃），PA610（熔点: 215～235℃）
——弹性塑料
该类塑料由于内部结构的原因（粗网目交联链状 分子结构），而不能熔化，不能达到热塑性状态， 故不具备可焊性。
——热固性塑料
这类塑料由于内部结构的原因（细网目交联
链状分子结构）在受热时不会变软，一直处于硬 状态，直到破坏，因此不具备可焊性。从另一角 度看，能够进行焊接的塑料，其材料熔化指数 MFI应在某一范围。德国标准DIN 53735对此做了 规定。在DIN 16776中给出了MFI的分类组别。德 国焊接学会规程2201TI给出了HDPE熔化指数在 005－010时可以焊接，每一种塑料都相对应一熔 化指数（表1）。
表1 高密度聚乙烯的熔化指数
HDPE（高密度聚乙烯）
I型 II型
X
X
X
X
X
X
熔化指数的分布
DIN 16776中的MFI（190/5）
MFI 组别
克/10分钟
003
>0.1…0.4
005
>0.4…0.7
010
>0.7…1.3
020
>1.3…3
050
>3…7
2、热塑性塑料焊接原理
热塑性塑料在热塑性状态和压力的作用下就可实现 焊接。它是机械连接（二个焊件纤维状分子互相非规则 的卷绕）。通常仅相同类型的塑料可以焊接。 综上所述，热塑性塑料的焊接原理是： ——焊接面处于热塑性状态（加热）； ——在一固定外压力的作用下实现焊接（焊接压力）； ——保持，冷却直至接头凝固结束焊接（冷却）。
PS，PP，PE不适用高频焊接；硬PVC,软 PVC,ABS,PA适用高频焊接。
图8高频塑料焊机
5、热塑性塑料的种类
ABS：丙烯腈－丁二烯－苯乙烯共聚物（改性聚 苯乙烯）acrylonitrile- butadiene-styrene
——以丁二烯为基石的ABS管或管件 ——在－40℃～100℃范围内仍能保持韧性、强度、刚度、
PB：聚丁烯（熔点：126～135℃）
PE：聚乙烯（LDPE：低密度PE，熔点：105～130 ℃），（MDPE：中密度PE），（HDPE：高 密度PE，熔点：105～137℃）。
4.4高频焊接设备
高频塑料焊机由高频发生器，带有滤波器的高 频电路、匹配器、工作装置、控制装置和电极组成 （图8）。
高频发生器的作用是将网路低频电能转变成高 频电能，对于塑料焊接经常采用的工作频率为 27.12MHZ，并且其偏差为±0.6%，这是国际上认 可的工业频率，其功率一般为0.6～150kW。
2）承插式焊接设备 承插式焊接设备以加热凸凹套模为加热元件提
供焊接热源用于管道焊接(图5)。
图5承插式手工焊加热元件
3）热丝套筒式焊接设备 热丝套筒式焊接设备的铜线圈通电后产生焦耳效应，
使电热丝发热为热源。该设备主要由电源控制箱、 热丝套筒和固定支架等组成，用于管道焊接（图 6）。
图6 热丝套筒式焊机
塑料连接工艺
Joining Processes for Plastics
1、塑料的类型
塑料是一种以高分子量合成树脂为主要成份 的人工合成材料（合成树脂是高分子化合物，也 称聚合物）。
塑料的结构是由链状分子构成，或称纤维状 分子。与棉花的网状纤维相类似，是无序卷绕状。 根据分子
链的构造，塑料可分热塑性塑料、弹性塑料 （合成橡胶）和热固性塑料（图1）。
4.3超声波焊接设备
超声波焊接设备的主要组成部分： ①超声波发生器； ②声波传递压头； ③振动声波极和转换器 ④底座； ⑤压力机； ⑥控制装置
超声波垂直振动范围： 10m
振动频率22KHz
图7 超声波焊接设备构造
德国标准DIN1320/4规定了听觉可辨认的噪音为16HZ～ 16KHZ之间。工业中应用的超声波焊接设备的频率通常是在 20～40KHZ之间，超出听觉范围，可以不采取防护措施。
