超声波塑料件焊接方法
超声波焊接法
超声波焊接法
超声波焊接是一种利用高频振动波传递到两个需焊接的物体表面，在加压的情况下，使两个物体表面相互摩擦而形成分子层之间的熔合的焊接方法。
超声波焊接具有以下优点：
1.熔合强度高，适用于多种塑料焊接，同时还能大大增强焊缝的机械性能；
2.工作效率高，相比于其他焊接方法，超声波焊接的速度更快；
3.对环境污染小，因为整个焊接过程不需要任何辅助剂、焊剂或者气体。
然而，超声波焊接也存在一些缺点：
1.需要对焊头施加压力，导致设备较复杂且维修成本较高；
2.需要焊头传递超声波能量到产品，产品会轻微压痕。
在具体操作过程中，有以下几点注意事项：
1.在熔接法中，通过超音波超高频率振动的焊头在适度压力下，使二块塑胶
的接合面产生摩擦热而瞬间熔融接合，焊接强度可与本体媲美。
此外，采用合适的工件和合理的接口设计，可达到水密及气密的效果；
2.在埋植法中，通过焊头之传道及适当之压力，瞬间将金属零件（如螺母、
螺杆等）挤入预留入塑胶孔内，固定在一定深度。
完成后无论拉力、扭力均可媲美传统模具内成型之强度；
3.在成型法中，该方法与铆焊法类似，将凹状的焊头压着于塑胶品外圈，焊
头发出超音波超高频振动后将塑胶溶融成形而包覆于金属物件使其固定。
总的来说，超声波焊接法是一种有效的塑料焊接方法，它利用了超声波的高频振动来传递能量，使得两个塑料的表面能够迅速地熔合在一起。
塑料超声波焊接结构
塑料超声波焊接结构一、介绍塑料超声波焊接结构是一种常用的塑料焊接技术，通过超声波振动将塑料件的表面加热并压合，实现塑料件的连接。
本文将对塑料超声波焊接结构进行全面、详细、完整且深入地探讨。
二、原理塑料超声波焊接结构的原理是利用超声波振动将塑料件的表面加热并压合，实现塑料件的连接。
具体步骤如下： 1. 将需要焊接的塑料件放置在焊接工装中。
2. 通过超声波振动器将超声波传导到塑料件上。
3. 超声波振动使得塑料件表面分子产生摩擦热，温度升高。
4. 当温度升高到一定程度时，塑料件表面开始软化。
5. 在超声波振动的作用下，将两个塑料件的表面压合在一起。
6. 随着温度的升高和超声波振动的作用，塑料件表面的分子逐渐交错并重新排列，形成焊接接头。
7. 焊接接头冷却后，塑料件之间形成坚固的连接。
三、优点塑料超声波焊接结构具有以下优点： 1. 高效：焊接速度快，可以实现连续生产。
2. 焊接强度高：焊接接头强度高，与塑料件本身强度相当。
3. 无需添加其他材料：不需要焊接剂或胶水等辅助材料。
4. 焊接过程无污染：焊接过程中无产生烟尘、气味等污染物。
5. 适用范围广：适用于各种塑料材料的焊接。
四、应用领域塑料超声波焊接结构广泛应用于以下领域： 1. 汽车制造：用于汽车塑料件的连接，如车灯、仪表盘等。
2. 电子电器：用于电子电器产品的组装，如手机、电视机等。
3. 包装行业：用于塑料包装产品的制造，如瓶盖、塑料袋等。
4. 医疗器械：用于医疗器械的生产，如输液器、注射器等。
五、注意事项在进行塑料超声波焊接结构时，需要注意以下事项： 1. 焊接温度控制：要控制好焊接温度，避免过高或过低导致焊接质量下降。
2. 焊接压力控制：要控制好焊接压力，避免过大或过小导致焊接接头强度不足。
3. 焊接时间控制：要控制好焊接时间，避免过长或过短影响焊接效果。
4. 选择适当的超声波频率：不同塑料材料对超声波频率的要求不同，需要选择适当的频率。
超声波塑料焊接机工作过程
超声波塑料焊接机工作过程超声波塑料焊接机是一种利用超声波能量将塑料材料进行焊接的设备。
它通过将电能转化为超声波能量，并将其传递到工件表面，使工件发生振动，从而产生热能，将塑料材料熔化并焊接在一起。
超声波塑料焊接机的工作过程可以分为以下几个步骤：1. 准备工作：首先，需要将要焊接的塑料工件放置在焊接机的工作台上，并根据需要调整焊接头的位置和角度。
同时，要确保焊接头和工件的表面干净无尘，以确保焊接效果。
2. 加热：当准备工作完成后，打开超声波塑料焊接机的电源，调节好合适的工作参数，例如振动频率、振动幅度和焊接时间等。
然后，将焊接头与工件接触，并施加一定的压力，使其紧密贴合。
3. 焊接：一旦焊接头与工件接触并施加了压力，超声波能量就会传递到工件表面，使工件发生振动。
这种振动会产生热能，将塑料材料熔化。
同时，焊接头的振动还会促进塑料材料的分子间扩散，增强焊接效果。
当达到预设的焊接时间后，超声波能量停止传递，焊接头停止振动，塑料材料开始冷却固化。
4. 检验：焊接完成后，需要对焊接接头进行检验，以确保焊接质量符合要求。
常用的检验方法包括目视检查、拉力测试和压力测试等。
如果焊接接头质量不合格，可能需要重新进行焊接或调整焊接参数。
超声波塑料焊接机的工作原理是利用超声波振动的能量将塑料材料熔化并焊接在一起。
其优点包括焊接速度快、焊接强度高、焊接接头美观、无需使用焊接剂等。
因此，超声波塑料焊接机在汽车制造、电子电器、医疗器械等领域得到了广泛应用。
总结起来，超声波塑料焊接机的工作过程包括准备工作、加热、焊接和检验等步骤。
通过合理调节焊接参数和施加适当的压力，可以实现快速、高效、高强度的塑料焊接。
这种焊接技术在工业生产中具有重要的应用价值，为各行各业提供了可靠的焊接解决方案。
塑料焊接(超声波 摩擦焊)
聚 聚苯 PET 聚乙 聚氯 聚甲 丙 乙烯 +PC 烯 乙烯 尼龙 醛 烯
PBT
14
材料因素
二、材料融化的温度： 塑料的融化温度越高、所需的焊接能量越大 不同软化温度的材料会影响其结合性能，两种材料软化温度相差小于22度。 三、刚度： 材料的刚度 零件的刚度 四、材料吸水性 材料吸湿性会显著影响焊接性能。 五、脱模剂、润滑剂 六、材料改性添加剂 增塑剂、冲击改性剂、阻燃剂、发泡剂、填料 七、表面处理 喷漆、电镀、皮纹 八、回料 不能大于10%，如焊接要求较高，禁止添加回料
34
影响震动焊接因素
三、材料改性添加剂 增塑剂、冲击改性剂、阻燃剂、发泡剂、填料
100P – 没有填充的聚甲醛 300AS – 碳纤维填充聚甲醛 35 35
影响震动焊接因素
四、脱模剂、润滑剂 、喷漆、电镀、皮纹 五、回料：如焊接要求较高，禁止添加回料 六、焊接深度对强度影响不大
Effect of MeltdBiblioteka wn15结构设计因素
为了得到稳定的高性能的焊接： 焊接筋初始接触面尽量小 被零件有合理的定位 焊头接触面要合理 零件结构有利于超声波的传播
16
焊接设计
1、直接结合 有效、快速 能量消耗少 对零件尺寸精度要求低 溢料较少 焊接强度取决于横向结合面积
17
焊接设计
设计时的注意事项： 焊接筋为正三角形或等边三角形，前段角度一般无定型材料为 90°，半晶体材料为60 ° ，视具体情况可在60～90变化。焊接量 的高度方向尺寸与设定角度有关，一般在以0.5mm左右。 挡料边的一般为1/3壁厚，焊接完成后应有0.25到0.6m的间隙。 产品设置防止融化引起的飞边外露的沟槽。沟槽必须大于焊接 时被软化的三角形凸起部分的体积。此时，三角形的凸起的高度 为沟槽深度+焊接深度。

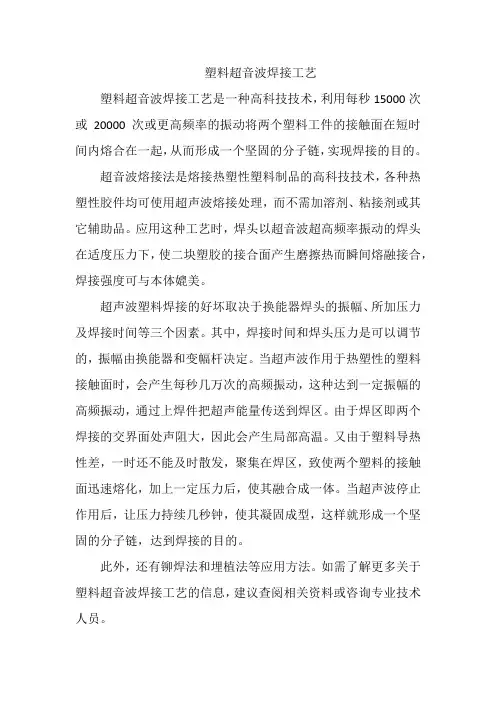

塑料超音波焊接工艺
塑料超音波焊接工艺
塑料超音波焊接工艺是一种高科技技术，利用每秒15000次或20000次或更高频率的振动将两个塑料工件的接触面在短时间内熔合在一起，从而形成一个坚固的分子链，实现焊接的目的。
超音波熔接法是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波熔接处理，而不需加溶剂、粘接剂或其它辅助品。
应用这种工艺时，焊头以超音波超高频率振动的焊头在适度压力下，使二块塑胶的接合面产生磨擦热而瞬间熔融接合，焊接强度可与本体媲美。
超声波塑料焊接的好坏取决于换能器焊头的振幅、所加压力及焊接时间等三个因素。
其中，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。
当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区。
由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。
又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。
当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的。
此外，还有铆焊法和埋植法等应用方法。
如需了解更多关于塑料超音波焊接工艺的信息，建议查阅相关资料或咨询专业技术人员。

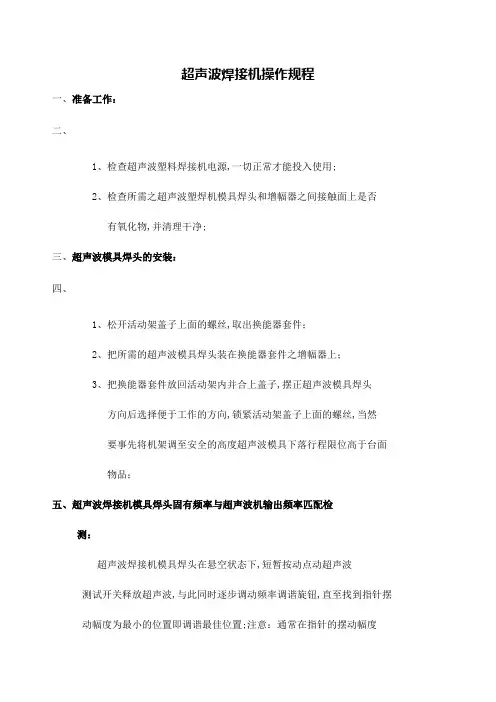

超声波焊接机的操作规程
超声波焊接机操作规程一、准备工作：二、1、检查超声波塑料焊接机电源,一切正常才能投入使用;2、检查所需之超声波塑焊机模具焊头和增幅器之间接触面上是否有氧化物,并清理干净;三、超声波模具焊头的安装：四、1、松开活动架盖子上面的螺丝,取出换能器套件；2、把所需的超声波模具焊头装在换能器套件之增幅器上；3、把换能器套件放回活动架内并合上盖子,摆正超声波模具焊头方向后选择便于工作的方向,锁紧活动架盖子上面的螺丝,当然要事先将机架调至安全的高度超声波模具下落行程限位高于台面物品；五、超声波焊接机模具焊头固有频率与超声波机输出频率匹配检测：超声波焊接机模具焊头在悬空状态下,短暂按动点动超声波测试开关释放超声波,与此同时逐步调动频率调谐旋钮,直至找到指针摆动幅度为最小的位置即调谐最佳位置;注意：通常在指针的摆动幅度不超过“2”的情况下,应避开调谐旋钮转动范围之两端极限为宜;四、超声波塑胶焊接机机架高度调节：1、将气压调至高于1.5公斤压力20PS位置；2、按动一次超声波模具下落开关,自锁焊头下落指示灯亮的位置；“此时超声波模具焊头下落状态”3、将塑焊机底模先把塑料件放入底模内放到超声波模具焊头下方之工作台上,松开锁紧机架的手柄；4、摇动机高度调节手轮,使超声波模具焊头与塑料件之顶面吻合抵触；锁紧机架,并且用夹板固定底模;5、将下落行程调节限位螺杆拎退1~2毫米,并用螺母锁紧螺杆;6、再按动一次超声波模具下落开关,取消自锁焊头下落指示灯熄灭的位置;“此时超声波模具焊头回复至悬空状态”五、时间参数的设定：要领:触发要提前;焊接不要拖延;冷却尽量短,初步选定焊接时间约为0.3秒和保持压力冷却时间为0秒---慢凝塑胶料例外;1、发时间的设定:应根据超声波模具焊头下落的行程和速度来决定具体时间,目的是使超声波模具焊头下落时,碰到塑胶件时的前一瞬间发出超声波;2、接时间的设定：根据‘压紧塑胶件的压力大小’和‘焊接出来的效果’来确定； {例如：1,若焊接口有塑胶料‘溅出飞边’即表示‘焊接时间’过长或压力过大或‘下落行程调节限位螺杆’调得过低；若焊接口熔融不够,则刚巧与前者相反了;2,若焊接口上各段熔融不一致,则表示各段所受到的压力不同,这可能是压力偏低,而塑胶件变形较多,调高压力试验,或者是‘超声波底模’不能使塑胶件的两半边不能完全吻合,可使用胶纸将‘超声波底模’熔融不足的位置相对垫高,反复试验以要求达到最佳焊接效果};3、特别要注意：在‘焊接时间’和‘下落行程调节限位螺杆的位置’都不变的情况下,调节气压伐的气压值,也能改变焊接出来的效果;故此在正常使用的过程中,必须要保持气压源的气压高于设置的气压值;4、压力冷却时间设定：如塑胶件‘无变形’‘焊接后无内应力’‘凝固不是很慢’的话,通常不选取冷却时间数值或只取1/5秒;六、用超声波塑焊机试焊产品质量检验合格后,锁定各处可变参数值,即可投入高效率的生产;七、超声波焊接机的正确使用方法1、热阻要达到工件的熔点2、换能器把电能转换为机械后,经由过程工件事物分子进行传导,声波在固体中地传导声阻远小于在空气中的声阻,当声波经由过程工件接缝时,缝隙中的声阻大,产生的热能相当就大;温度首先达到工件的熔点,再加上必然的压力,使接缝熔接;而工件的其它部分由于热阻小,温度低不会熔接;3、两种工件必然要可熔接4、不同种材质之间有的能更好地烧焊,有的是基本能相熔,有的是不相熔的;同一质料之间熔点是相同的,从原理讲是可以烧焊的,但是当要烧焊的工件的熔点大于350℃时,就不在适合用超声烧焊了;因为超声是刹时使工件分子溶化,判断依据是在3秒之内,不克不及良好熔接,就应该选择其它烧焊工艺;如热板烧焊等;一般来讲ABS料是最容易烧焊,尼龙是最难熔接的;5、3、接缝平面或物体表面的大有必然的要求6、当刹时能量产生时,接缝平面或物体表面的大越大,能量分散越严重,烧焊成效越差,甚至没有办法烧焊;另外超声波是纵向传波的,能量丧失同距离成正比,远距离烧焊应控制在6厘米以内;烧焊线应控制在30--80丝之间为好,工件的臂厚不克不及低于2毫米,否则不克不及良好熔接,特别是要求气密的产物;八、使用注意事项：1、确认焊头上的螺丝是否锁紧一定要用力锁焊头与换能器之间要保持光洁;2、焊头安装一定要用力锁否则会引起超声波异常,严重的话会烧坏电子箱;3、焊头安装完毕打开电源马上关闭同时按下超声波检测开关,注意电流表指数正常的话在0.8安培以内如果异常偏高则需进行频率微调900-1400瓦的为20K机正常电流为0.4安培1800-3200瓦的为15K机电流正常为0.6安培调整时电源不能直通要重复一开一关利用电子箱内的余电,调到电流正常就OK如果调不下来那就是1、焊头裂掉注意看一下有裂纹的不可修复,2、换能器损坏不可修复,3、电子箱有故障通知厂家修复不要自作聪明,4、焊头频率不对、超声波厂家做的焊头一般不成在这个方面的问题,如果你自己做的就会出现其他的的因产品和材料方面的因素没有办法;。
超声波焊接塑料工艺流程
超声波焊接塑料工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!超声波焊接是一种利用高频振动波传递能量，使塑料工件之间产生热量，从而达到连接的工艺。
塑料超声波焊接操作流程
塑料超声波焊接操作流程
塑料超声波焊接是一种常用的塑料焊接方法，通过超声波的振
动作用将塑料材料加热并压合在一起，从而实现焊接的目的。
下面
将介绍塑料超声波焊接的操作流程。
首先，准备工作。
在进行塑料超声波焊接之前，需要准备好焊
接设备，包括超声波焊接机、模具、工件等。
确保设备处于正常工
作状态，并进行必要的检查和维护。
其次，选择合适的焊接参数。
根据要焊接的塑料材料的类型和
厚度，调整超声波焊接机的参数，包括振动频率、振幅、焊接时间等。
确保参数设置合适，以确保焊接质量。
接下来，安装模具和工件。
将要焊接的塑料工件放置在模具中，并确保工件的位置和方向正确。
调整模具的位置和压力，以确保工
件能够被均匀加热和压合。
然后，进行焊接操作。
启动超声波焊接机，使其产生超声波振动。
将模具压合在一起，使工件被加热并压合在一起。
根据设定的
焊接参数，控制焊接时间和压力，直至完成焊接。
最后，检查焊接质量。
完成焊接后，取出焊接好的工件，进行
外观检查和拉伸测试等质量检验。
确保焊接部位牢固、无气泡和裂
纹等缺陷，达到预期的焊接质量要求。
总的来说，塑料超声波焊接操作流程包括准备工作、选择焊接参数、安装模具和工件、进行焊接操作以及检查焊接质量等步骤。
通过严格按照操作流程进行操作，可以确保塑料超声波焊接的质量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波焊接件的工艺设计作者：欣宇机械来源：本站原创日期：2014-5-5 17:32:38 点击：1120 属于：行业新闻超声波焊接件的工艺设计-东莞市欣宇超声波机械有限公司在超声波焊接行业中，很多客户都不知道塑料件焊接，焊接产品优良不只是跟材质，超声波选择机型功率有关系，最容易被忽略的一点是：超声波焊接件的工艺设计，塑料焊接件需要设计有超声线，焊接出来的产品才是比较完美的。
那么，超声波焊接件的工艺设计是怎么样的呢？要怎么设计呢？很多客户初步使用超声波焊接，都会对个问题不了解，今天，欣宇小陈为大家讲解：超声波焊接件的工艺设计，希望对朋友有所帮助！超声波塑料件的结构设计必须首先考虑如下几点：1.是否需要水密、气密。
2.是否需要完美的外观。
3.是否适合焊头加工要求。
4.焊缝的大小（即要考虑所需强度）。
5.避免塑料熔化或合成物的溢出。
超声波焊接质量获得原因：1.材质2.上下表面的位置和松紧度3.焊头与塑料件的妆触面4.顺畅的焊接路径5.塑料件的结构6.焊接线的位置和设计7.焊接面的大小8.底模的支持为了获得完美的、可重复的超声波熔焊方式，必须遵循三个主要设计方向：1.围绕着连接界面的焊接面必须是统一而且相联系互紧密接触的。
如果可能的话，接触面尽量在同一个平面上，这样可使能量转换时保持一致。
2.最初接触的两个表面必须小，以便将所需能量集中，并尽量减少所需要的总能量（即焊接时间）来完成熔接。
3.找到适合的固定和对齐的方法，如塑料件的接插孔、台阶或齿口之类。
下面就对超声波塑料件设计中的要点进行分类举例说明：超声波整体塑料件的结构1.1塑料件的结构塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2 。
所以塑料件必须保证在加压情况下基本不变形。
1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑○1 加厚塑料件○2 增加加强筋○3 焊头中间位置避空1.3尖角如果一个注塑出来的零件出现应力非常集中的情况，比如尖角位，在超声波的作用下会产生折裂、融化。
这种情况可考虑在尖角位加R 角。
如图2所示。
1.4塑料件的附属物注塑件内部或外部表面附带的突出或细小件会因超声波振动产生影响而断裂或脱落，例如固定梢等（如图3所示）。
通过以下设计可尽可能减小或消除这种问题：○1 在附属物与主体相交的地方加一个大的R角，或加加强筋。
○2 增加附属物的厚度或直径。
1.5塑料件孔和间隙如被焊头接触的零件有孔或其它开口，则在超声波传递过程中会产生干扰和衰减（如图4所示），根据材料类型（尤其是半晶体材料）和孔大小，在开口的下端会直接出现少量焊接或完全熔不到的情况，因此要尽量预以避免。
1.6塑料件中薄而弯曲的传递结构被焊头接触的塑件的形状中，如果有薄而弯曲的结构，而且需要用来传达室递超声波能量的时候，特别对于半晶体材料，超声波震动很难传递到加工面（如图5所示），对这种设计应尽量避免。
1.7近距离和远距离焊接近距离焊接指被焊接位距离焊头接触位在6mm以内，远距离焊接则大于6mm，超声波焊接中的能量在塑料件传递时会被衰减地传递。
衰减在低硬底塑料里也较厉害，因此，设计时要特别注意要让足够的能量传到加工区域。
远距离焊接，对硬胶（如PS，ABS，AS，PMMA）等比较适合，一些半晶体塑料（如POM，PETP，PBTB，PA）通过合适的形状设计也可用于远距离焊接。
1.8塑料件焊头接触面的设计注塑件可以设计成任何形状，但是超声波焊头并不能随意制作。
形状、长短均可能影响焊头频率、振幅等参数。
焊头的设计需要有一个基准面，即按照其工作频率决定的基准频率面。
基准频率面一般占到焊头表面的70%以上的面积，所以，注塑件表面的突超等形状最好小于整个塑料面的30%。
一滑、圆弧过渡的塑料件表面，则比标准可以适当放宽，且突出位尽量位于塑料件的中部或对称设计。
塑料件焊头接触面至少大于熔接面，且尽量对正焊接位，过小的焊头接触面（如图6所示），会引起较大损伤和变形，以及不理想的熔接效果。
在焊头表面有损伤纹，或其形状与塑料件配合有少许差异的情况下，焊接时，会在塑料件表面留下伤痕。
避免方法是：在焊头与塑料件表面之间垫薄膜（例如PE膜等）。
焊接线的设计2 超声波焊接线的设计超声波焊接线是超声波直接作用熔化的部分，其基本的两种设计方式：○1 能量导向○2 剪切设计2.1能量导向能量导向是一种典型的在将被子焊接的一个面注塑出突超三角形柱，能量导向的基本功能是：集中能量，使其快速软化和熔化接触面。
能量导向允许快速焊接，同时获得最大的力度，在这种导向中，其材料大部分流向接触面，能量导向是非晶态材料中最常用的方法。
能量导向柱的大小和位置取决于如下几点：○1 材料○2 塑料件结构○3 使用要求图7所示为能量导向柱的典型尺寸，当使用较易焊接的材料，如聚苯乙烯等硬度高、熔点低的材料时，建议高度最低为0.25mm。
当材料为半晶体材料或高温混合树脂时（如聚乙碳），则高度至少要为0.5mm，当用能量导向来焊接半晶体树脂时（如乙缩荃、尼龙），最大的连接力主要从能量柱的底盘宽带度来获得。
没有规则说明能量导向应做在塑料件哪一面，特殊情况要通过实验来确定，当两个塑料件材质，强度不同时，能量导向一般设置在熔点高和强度低的一面。
根据塑料件要求（例如水密、气密性、强度等），能量导向设计可以组合、分段设计，例如：只是需要一定的强度的情况下，分段能量导向经常采用（例如手机电池等），如图8所示。
2.2能量导向设计中对位方式的设计上下塑料件在焊接过程中都要保证对位准确，限位高度一般不低于1mm，上下塑料平行检动位必须很小，一般小于0.05mm，基本的能量导向可合并为连接设计，而不是简单的对接，包括对位方式，采用能量导向的不同连接设计的例子包括以下几种：插销定位：图9所示为基本的插销定位方式，插销定位中应保证插销件的强度，防此超声波震断。
台阶定位：图10所示为基本的台阶定位方式，如h大于焊线的高度，则会在塑料件外部形成一条装饰线，一般装饰线的大小为0.25mm左右，创出更吸引人的外观，而两个零件之间的差异就不易发现。
图11所示台阶定位，则可能产生外溢料。
图12所示台阶定位，则可能产生内溢料。
图13所示台阶定位为双面定位，可防止内外溢料。
○1 企口定位：如图14所示，采用这种设计的好处是防止内外溢料，并提供校准，材料容易有加强密封性的获得，但这种方法要求保证凸出零件的斜位缝隙，因此使零件更难能可贵于注塑，同时，减小于焊接面，强度不如直接完全对接。
○2 底模定痊：如图15所示，采用这种设计，塑料件的设计变得简单，但对底模要求高，通常会引致塑料件的平行移位，同时底模固定太紧会影响生产效果。
○3 焊头加底模定位：如图16所示，采用这种设计一般用于特殊情况，并不实用及常用。
○4 其它情况：A：如图17所示，为大型塑料件可用的一种方式，应注意的是下支撑模具必须支撑住凸缘，上塑料件凸缘必须接触焊头，上塑料件的上表面离凸缘不能太远，如必要情况下，可采用多焊头结构。
B：如连接中采用能量导向，且将两个焊面注成磨砂表面，可增加摩擦和控制熔化，改善整个焊接的质量和力度，通常磨砂深度是0.07mm-0.15mm。
C：在焊接不易熔接的树脂或不规则形状时，为了获得密封效果，则有必要插入一个密封圈，如图18所示，需要注意的是密封圈只压在焊接末端。
图19所示为薄壁零件的焊接，比如热成形的硬纸板（带塑料涂层），与一个塑料盖的焊接。
2.3剪切式设计在半晶体塑料（如尼龙、乙缩醛、聚丙烯、聚乙烯和热塑聚脂）的熔接中，采用能量导向的连接设计也许达不到理想的效果，这是因为半晶体的树脂会很快从固态转变成融化状态，或者说从融化状态转化为固态。
而且是经过一个相对狭窄的温度范围，从能量导向柱流出的融化物在还没与相接界面融合时，又将很快再固化。
因此，在这种情况下，只要几何原理允许，我们推荐使用剪切连接的结构。
采用剪切连接的设计，首先是熔化小的和最初触的区域来完成焊接，然后当零件嵌入到下起时，继续沿着其垂直壁，用受控的接触面来融化。
如图20所示，这样可能性获得强劲结构或很好的密封效果，因为界面的熔化区域不会让周围的空气进来。
由于此原因，剪切连接尤其对半晶体树脂非常有用。
剪切连接的熔接深度是可以调节的，深度不同所获得的强度不同，熔接深度一般建议为0.8-1.5mm，当塑件壁厚及较厚及强度要求高时，熔接深度建议为1.25X壁厚。
图21所示为几种基本的剪切式结构：剪切连接要求一个塑料壁面有足够强度能支持及防止焊接中的偏差，有需要时，底模的支撑高于焊接位，提供辅助的支撑。
下表所示为零件大小尺寸和接触面、零件误差的大概尺寸：零件最大尺寸接触面尺寸零件尺寸允许误差＜18mm 0.2mm-0.3mm ±0.025mm18mm-35mm 0.3mm-0.4mm ±0.05mm＞35mm 0.4mm-0.6mm ±0.075mm当零件尺寸大于90mm时，或零件有不规则的形状时，建议不采用剪切连接。
这时因为注塑时很难控制误差及变形使其保持一致。
如果是上述情况，建议采用能量导向的形式。
图22所示为双面剪切式设计图23所示为扣式焊线设计，用于高强度，但上下塑料件不接触的情况下，在特殊情况下，可用于增加密封圈的情况。
