河南科技大学2007年研究生入学考试 数控技术试题
数控技术复习题(河南科技大学)
名词解释：数字控制:（Numerical Control）是一种借助数字、字符或其它符号对某一工作过程（如加工、测量、装配等）进行编程控制的自动化方法。
数控机床:（Numerical Control Machine Tools）是采用数字控制技术对机床的加工过程进行自动控制的一类机床。
加工中心(MC)：带有刀库和自动换刀装置的数控机床。
1CNC：计算机数控系统（Computer Numerical Control CNC ）以计算机为控制核心的数字控制系统。
DNC：直接数字控制系统是用一台通用计算机直接控制和管理一群数控机床进行零件加工或装配的系统。
FMC：柔性制造单元是由加工中心与自动交换工件的装置所组成，同时数控系统还增加了自动检测与工况自动监控等功能。
FMS：柔性制造系统由加工、物流、信息流组成的系统。
CIMS：计算机集成制造系统是生产设备的集成、以信息为特征的技术集成和功能集成。
插补：是根据给定进给速度和给定轮廓线形的要求，在轮廓的已知点之间，确定一些中间点的方法。
伺服系统：由伺服驱动电路和伺服驱动装置组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。
开环进给伺服系统：不需要对实际位移和速度进行测量，不需要将所测得的实际位移和速度反馈到系统的输入端与输入的指令位置和速度进行比较的系统。
闭环进给伺服系统：将检测元件装在执行部件上，直接测量执行部件的实际位移来进行反馈的进给系统。
半闭环进给伺服系统：将检测元件安装在进给伺服系统传动链中的某一个环节上，间接测量执行部件的实际位移来进行反馈的进给系统。
PWM：晶体管脉冲调宽调速系统，是通过改变脉冲宽度的方法来改变电枢回路的平均电压，达到电机调速的目的。
第一章1-1数控技术的组成?答：数控技术由机床本体、数控系统、外围技术组成。
机床本体包括：主运动部件、进给运动部件（工作台、拖板以及相应的传动机构）、-支承件（立柱、床身等）、-特殊装置（刀具自动交换系统、工件自动交换系统）、辅助装置（如排屑装置等）；数控系统由输入输出装置、CNC装置、伺服驱动、检测装置等；外围技术包括工具技术、编程技术。
数控技术考试试题
数控技术考试试题一、选择题1. 数控编程中常用的数控语言是：A. G代码B. M代码C. T代码D. S代码2. 在数控机床上进行数控加工，下列哪个步骤是必不可少的？A. 工件上机床夹紧B. 编写数控程序C. 加工刀具安装D. 操作者进行设备调试3. 下列哪种数控机床适用于进行车削加工？A. 铣床B. 钻床C. 镗床D. 车床4. 在数控程序中，G00指令表示：A. 顺时针圆弧插补B. 直线插补C. 坐标轴位置调整D. 加工速度设定5. 数控机床工作时，下列哪个部件负责将程序中的指令转化为电脉冲信号？A. 主轴B. 伺服电机C. 编码器D. 控制器二、填空题1. 数控机床中用于夹紧工件的装置称为________。
2. 数控机床的加工精度通常以________来表示。
3. G代码中用于开启主轴的指令是________。
4. 在数控编程中，常用的插补方式有________和________。
5. 编程中的T指令用于设置________。
三、简答题1. 什么是数控技术？它的优势有哪些？数控技术是指利用数控系统对机床进行控制和管理的一种自动化加工技术。
它的优势包括：- 高精度：数控机床的定位精度和重复定位精度很高，能够满足精细加工的要求。
- 高效率：数控机床的自动加工速度快，操作简单，能够大幅提高生产效率。
- 灵活性强：数控机床可以根据需要随时更改加工程序，适用于多品种、小批量生产。
- 质量稳定：数控机床对操作者技术水平要求低，加工质量稳定可靠。
- 自动化程度高：数控机床可以实现自动化生产，减少人工操作，降低劳动强度。
2. 数控机床编程中常用的数控语言有哪些？常用的数控语言包括：- G代码：用于控制加工机床的各个功能，如移动、加工方式等。
- M代码：用于控制辅助功能，如主轴启动、刀具切削液开启等。
- T代码：用于设定工序中所使用的刀具。
- S代码：用于设置主轴的转速。
3. 数控机床的加工精度受到哪些因素的影响？数控机床的加工精度受到以下因素的影响：- 机床本身的精度：包括机床的机械结构、传动装置、定位精度等。
数控机床技术考试试卷
数控机床技术考试试卷A卷（附答案）一、填空题（每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。
2、较常见的CNC软件结构形式有软件结构和软件结构。
3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。
4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。
5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。
6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。
7、影响材料放电腐蚀的主要因素是、、。
8、影响电火花加工精度的主要因素是、、。
9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。
10、数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的。
11、数控机床的日常维护与保养主要包括、、等三个方面内容。
12、3B格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。
13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。
二、判断题（每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。
否则存储器中的数据就会丢失，造成数控系统的瘫痪。
（）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。
（）3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。
（）4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。
（）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。
（）6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。
（）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。
（）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。
（）9、M08指令功能在程序段运动结束后开始。
2007年7月《数控编程技术》考试题和答案
试卷代号:2430中央广播电视大学20O6—2007学年度第二学期“开放专科”期束考试数控技术专业数控编程技术试题2007年7月一、单项选择题（每小题3分，共45分）1、下列叙述中，( )是数控编程的基本步骤之一。
A.零件图设计B.分析图样、确定加工工艺过程C.传输零件加工程序D.对刀2、在下列代码中，属于非模态代码的是( )。
A.F120B.G04C.S300D.M083、在现代数控系统中都有子程序功能，并且子程序( )嵌套。
A.可以无限层B.只能有一层C.可以有限层D.不能4、在如图l所示的孔系加工中，对加工路线描述不正确的是( )。
A. a图满足加工路线线短的原则B. b图满足定位精度最高的原则C. a图易引入反向间隙误差D. b图引入反向间除误差大5、对指令G96 S180正确的解释是( )。
A.恒线速度切削，线速度为180m/minB.恒线速度切削，线速度为180mm/minC.恒转速控制，主轴转速为180r/ain6、在G55中设置的数值是( )。
A.工件坐标系原点相对对刀点的偏移量B.工件坐标系原点相对机床坐标系原点的偏移量C.工件坐标系的原点7、数控系统不同，采用的增量编程格式也不一样，下列表示中( )不是增量编程的格式。
A.G90 G01 X100 Y45 F200B.G91 G01 X40 Y25 F300C.G01 U40 V25 F1008、在固定循环后，如果指令了( )代码，固定循环则自动被取消，变成G80状态。
A.G98B.F5O C G02 D.M099、程序校验与首件试切的作用是( )。
A.检查机床是否正常B.检验程序是否正确及零件的加工精度是否满足图纸要求C.提高加工质量10、在数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行粗、精加工时，还可进行加工余量的补偿，设刀具半径为r，精加工时半径方向余量为△，则最后一次粗加工走刀的半径补偿量为( )。
2007河南科技大学数控技术考研试题
每小题列出的四个选项中只有一个选项是最符合题目要求的。
（本题共27小题，1—24每小题1分，25—27每小题2分）１．CIMS的中文含义是（）A. 计算机群控系统B.计算机集成制造系统C.计算机柔性制造系统D. 计算机数控系统2 ．柔性制造系统的英文缩写是（）A FMCB DNC C CNCD FMS3 ．DNC系统与CNC系统的不同之处在于（）A 使用计算机控制B 需要纸带输入机C 使用键盘输入D 一台主计算机控制多台机床4 ．根据加工功能分，数控机床可分为：（）A. 开环、闭环、半闭环控制数控机床B.群控、直接数控、间接数控机床C.点位、直线、轮廓控制数控机床D. CNC系统、NC系统数控机床5 ．闭环控制系统与半闭环控制系统的区别在于（）A 采用的伺服电动机不同B 采用的传感器不同C 伺服电动机安装位置不同D 传感器安装位置不同6 ．ISO制编码穿孔带补偶位在（）A．第五列B．第六列C．第七列D．第八列7 ．ISO标准中，标志一个完整的数控加工程序结束的指令代码是（）A．C04 B．M00 C．M02 D．M018 ．ISO标准中，控制主轴转动与停止的有关M代码是（）A M00、M01和M02B M03、M04和M05C M07、M08和M09D M06、M13和M149 ．某加工程序中的一个程序段为N003 G90 G19 G94 G02 X30.0 Y35.0 I30.0 F200 LF该程序段的错误在于(按ISO标准) （）A 不应该用G90B 不应该用G02C 不应该用G94D 不应该用G1910 ．ISO准备功能G代码中，主轴每转进给的指令是（）A G94B G95C G96D G9711 ．ISO准备功能G代码中，刀具半径右偏补偿指令是（）A G40B G41C G42D G4312 ．经济型数控机床的进给驱动动力源主要选用（）A 步进电动机B 交流感应电动机C 交流伺服电动机D 直流伺服电动13 ．对步进电机驱动系统输入一个脉冲后，通过机床传动部件使工作台相应地移动一个（）A 步距角B 导程C 螺距D 脉冲当量14 ．步进电动机转子前进的步数多于电脉冲数的现象称为（）A 丢步B 失步C 越步D 异步15 ．数控机床一般由CNC装置中的PLC部分直接处理的信号是（）A 闭环控制中传感器反馈的线位移信号B 伺服电机编码器反馈的角位移信号C 机床的逻辑状态检测与控制等辅助功能信号D 数控机床刀位控制信号16 ．PWM是脉冲宽度调制的缩写，PWM调速单元是指（）A 大功率晶体管斩波器速度控制单元B 直流伺服电机及其速度检测单元C 晶闸管相控整流器速度控制单元D 感应电动机变频调速系统17 ．旋转变压器的工作原理是根据定子绕组和转子绕组间的（）A 电阻变化而工作的B 电容变化而工作的C 相互作用而工作的D 电磁感应作用而工作的18 ．感应同步器信号处理采用鉴相型时，滑尺上正弦绕组和余弦绕组的励磁信号分别是（）A. u m sinwt和u m coswt B u m sinφsinwt和u m cosφsinwtC u m sinwt和u m sinwtD u m sinφsinwt和u2cosφcoswt19 ．一增量式脉冲发生器，其单次脉冲的典型脉冲宽度(周期)为5微秒，其最高允许测量转速为4000转／分，则该脉冲发生器每转输出脉冲数为（）A 5000B 4000C 3000D 200020 ．光栅位移传感器信号处理时，用直接细分法进行四细分，从光电元件得到四个正弦信号，它们依次相差的角度为（）A 45°B 90°C 135°D 180°21 ．一端固定，一端自由的丝杠支承方式适用于A 丝杠较短或丝杠垂直安装的场合B 位移精度要求较高的场合C 刚度要求较高的场合D 以上三种场合22 ．下列机床导轨副中，低速运动或微量进给时最容易出现爬行现象的是A 静压导轨副B 贴塑导副C 滚动导轨副D 铸铁一铸铁导轨副23 ．若要求滚珠丝杆副较高的刚度时,预紧方式宜选用（）A双螺母螺纹式B双螺母垫片式 C 双螺母齿差式D单螺母变导程式24 ．滚珠丝杆副导程L0的选取，主要根据（）A 承载能力B刚度C位移精度D传动效率25 ．光栅栅距为0.01mm，莫尔条纹宽度为10mm，则两光栅之间的夹角约为( )A 0.05°B 0.057°C 0.064°D 0.071°26 ．一台具有二对磁极，额定转速为1425r/min的交流异步主轴电动机，当电源频率50Hz，转速为1200r/min时其转差率为( )A 0.05B 0.10C 0.15D 0.2027 ．一台具有三对磁极，额定转速为975r/min的交流异步主轴电动机，当电源频率50Hz，转速为500r/min时其转子电势的频率为( )A 15B 20C 25D 30二、填空题（本题共7小题，每小空１分，共２０分）28 ．曲线用圆弧逼近，常用的方法有＿，＿，＿。

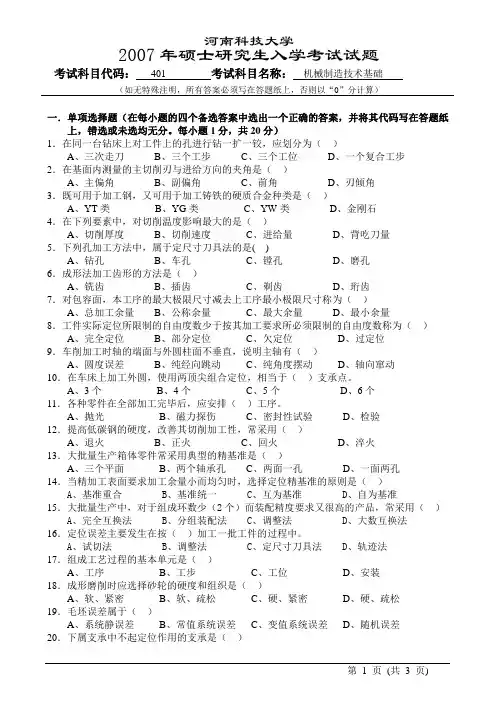

河南科技大学研究生考试2007年机械制造技术基础试题
一．单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将其代码写在答题纸上，错选或未选均无分。
每小题1分，共20分）1．在同一台钻床上对工件上的孔进行钻一扩一铰，应划分为（）A、三次走刀B、三个工步C、三个工位D、一个复合工步2．在基面内测量的主切削刃与进给方向的夹角是（）A、主偏角B、副偏角C、前角D、刃倾角3．既可用于加工钢，又可用于加工铸铁的硬质合金种类是（）A、YT类B、YG类C、YW类D、金刚石4．在下列要素中，对切削温度影响最大的是（）A、切削厚度B、切削速度C、进给量D、背吃刀量5．下列孔加工方法中，属于定尺寸刀具法的是( )A、钻孔B、车孔C、镗孔D、磨孔6．成形法加工齿形的方法是（）A、铣齿B、插齿C、剃齿D、珩齿7．对包容面，本工序的最大极限尺寸减去上工序最小极限尺寸称为（）A、总加工余量B、公称余量C、最大余量D、最小余量8．工件实际定位所限制的自由度数少于按其加工要求所必须限制的自由度数称为（）A、完全定位B、部分定位C、欠定位D、过定位9．车削加工时轴的端面与外圆柱面不垂直，说明主轴有（）A、圆度误差B、纯经向跳动C、纯角度摆动D、轴向窜动10．在车床上加工外圆，使用两顶尖组合定位，相当于（）支承点。
A、3个B、4个C、5个D、6个11．各种零件在全部加工完毕后，应安排（）工序。
A、抛光B、磁力探伤C、密封性试验D、检验12．提高低碳钢的硬度，改善其切削加工性，常采用（）A、退火B、正火C、回火D、淬火13．大批量生产箱体零件常采用典型的精基准是（）A、三个平面B、两个轴承孔C、两面一孔D、一面两孔14．当精加工表面要求加工余量小而均匀时，选择定位精基准的原则是（）A、基准重合B、基准统一C、互为基准D、自为基准15．大批量生产中，对于组成环数少（2个）而装配精度要求又很高的产品，常采用（）A、完全互换法B、分组装配法C、调整法D、大数互换法16．定位误差主要发生在按（）加工一批工件的过程中。
2007河南科技大学数控技术考研试题答案
河南科技大学2007年攻读硕士学位研究生入学考试试题答案及评分标准科目代码：412 科目名称：数控技术一、单项选择题每小题列出的四个选项中只有一个选项是最符合题目要求的。
（本题共27小题，1---24每小题1分，25---27每小题2分）1．Ｂ2．Ｄ3．Ｄ4．Ｃ5．Ｄ6．Ｄ7．Ｃ8．Ｂ9．Ｄ10．Ｂ11. Ｃ12. Ａ13. Ｄ14．C15．Ｃ16．Ａ17．Ｄ18．Ａ19．Ｃ20．Ｂ21. Ａ22．Ｄ23．Ｂ24．Ｃ25．Ｂ26．Ｄ27．Ｃ二、填空题（本题共7小题，每小空１分，共２０分）28．曲率圆法、三点圆法、相切圆法不可失29．翻译程序、主信息程序、后置处理程序30．计算机基本系统、设备支持层、设备层31．单机系统、多机系统。
32．共享总线结构型、共享存储器结构型。
33．刀位处理、速度预处理、插补处理、位34．脉冲比较、相位比较、幅值比较。
控处理。
三、分析题(本题共３小题，每小题10分，共30分)35．B刀补是刀具中心轨迹的段间连接都是以圆弧进行的。
特点是算法简单，实现容易，但要求的尖角往往会被加工成小圆角。
且确定刀具中心轨迹时，读一段，算一段，再走一段的处理方法，无法预计到由于刀具半径所造成的下一段加工轨迹对本段加工轨迹的影响。
对于给定的加工轮廓轨迹来说，当加工内轮廓时，为了避免刀具干涉，合理地选择刀具的半径以及在相邻加工轨迹转接处选用恰当的过渡圆弧等问题，就不得不靠程序员来处理。
（５分)Ｃ刀补是相邻两段轮廓的刀具中心轨迹之间用直线进行连接。
特点是一次对两段进行处理，该刀补法的尖角工艺性较B刀补的要好，其次在内轮廓加工时，它可实现过切(干涉)自动预报，从而避免过切的产生。
大部分数控机床采用Ｃ刀补。
（５分)36．下图为步进电机环形分配器电路原理图（图6分）。
有三个D触发器（Q1、Q2、Q3）和三个与或非门组成（1分）。
电阻R下部引线作用是置初值，CP线使三个D触发器将输入D端的值输出到Q端，其控制步进电机的转速，DC控制步进电机的转向（1分）。
数控技术考试试题(doc 10页)
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案， 并将正确答案的序号填在题干的括号内。
每小题2分，共24分)1.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（ ）的原则编写程序。
A.刀具固定不动，工件移动B. 工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D. 由机床说明书说明2.( )是无法用准备功能字G 来规定或指定的。
A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸3.在确定数控机床坐标系时，首先要指定的是( )A.X 轴B.Y 轴C.Z 轴D.回转运动的轴4.根据加工零件图样选定的编制零件程序的原点是（ ）A 机床原点B 编程原点C 加工原点D 刀具原点5.下列刀具中，（ ）的刀位点是刀头底面的中心。
A. 车刀B.镗刀C. 立铣刀D. 阅卷人球头铣刀6.滚珠丝杠副的设计计算和验算，一般不包括( )方面。
A.强度B.刚度C.稳定性D.抗振性7.光栅利用( )，使得它能测得比栅距还小的位移量。
A.莫尔条纹的作用B.数显表C.细分技术D.高分辨指示光栅8.当交流伺服电机正在旋转时，如果控制信号消失，则电机将会( )。
A.以原转速继续转动B.转速逐渐加大C.转速逐渐减小D.立即停止转动9.数控机床伺服系统是以( )为直接控制目标的自动控制系统。
A.机械运动速度B.机械位移C.切削力D.机械运动精度10.脉冲比较伺服系统中，可逆计数器的作用是( )。
A.计算位置指令脉冲个数B.计算位置反馈脉冲个数C.计算位置指令脉冲个数与位置反馈脉冲个数之差D.计算位置指令脉冲个数与位置反馈脉冲个数之和11.数控机床坐标轴的重复定位误差应为各测点重复定位误差中的( )。
A.平均值B.最大值C.最大绝对值D.最大值和最小值之差12.( )主要用于经济型数控机床的进给驱动。
A.步进电机B.直流伺服电机C.交流伺服电机D.直流进给伺服电机三、编程题(14分)1. 固定循环指令加工图示零件加工程序，并对所用刀具作出说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每小题列出的四个选项中只有一个选项是最符合题目要求的。
（本题共27小题，1—24每小题1分，25—27每小题2分）
１．CIMS的中文含义是（）
A. 计算机群控系统
B.计算机集成制造系统
C.计算机柔性制造系统
D. 计算机数控系统
2 ．柔性制造系统的英文缩写是（）
A FMC
B DN
C C CNC
D FMS
3 ．DNC系统与CNC系统的不同之处在于（）
A 使用计算机控制
B 需要纸带输入机
C 使用键盘输入
D 一台主计算机控制多台机床
4 ．根据加工功能分，数控机床可分为：（）
A. 开环、闭环、半闭环控制数控机床
B.群控、直接数控、间接数控机床
C.点位、直线、轮廓控制数控机床
D. CNC系统、NC系统数控机床
5 ．闭环控制系统与半闭环控制系统的区别在于（）
A 采用的伺服电动机不同
B 采用的传感器不同
C 伺服电动机安装位置不同
D 传感器安装位置不同
6 ．ISO制编码穿孔带补偶位在（）
A．第五列B．第六列C．第七列D．第八列
7 ．ISO标准中，标志一个完整的数控加工程序结束的指令代码是（）
A．C04 B．M00 C．M02 D．M01
8 ．ISO标准中，控制主轴转动与停止的有关M代码是（）
A M00、M01和M02
B M03、M04和M05
C M07、M08和M09
D M06、M13和M14
9 ．某加工程序中的一个程序段为N003 G90 G19 G94 G02 X30.0 Y35.0 I30.0 F200 LF
该程序段的错误在于(按ISO标准) （）
A 不应该用G90
B 不应该用G02
C 不应该用G94
D 不应该用G19
10 ．ISO准备功能G代码中，主轴每转进给的指令是（）
A G94
B G95
C G96
D G97
11 ．ISO准备功能G代码中，刀具半径右偏补偿指令是（）
A G40
B G41
C G42
D G43
12 ．经济型数控机床的进给驱动动力源主要选用（）
A 步进电动机
B 交流感应电动机
C 交流伺服电动机
D 直流伺服电动
13 ．对步进电机驱动系统输入一个脉冲后，通过机床传动部件使工作台相应地移动一个（）
A 步距角
B 导程
C 螺距
D 脉冲当量
14 ．步进电动机转子前进的步数多于电脉冲数的现象称为（）
A 丢步
B 失步
C 越步
D 异步
15 ．数控机床一般由CNC装置中的PLC部分直接处理的信号是（）
A 闭环控制中传感器反馈的线位移信号
B 伺服电机编码器反馈的角位移信号
C 机床的逻辑状态检测与控制等辅助功能信号
D 数控机床刀位控制信号
16 ．PWM是脉冲宽度调制的缩写，PWM调速单元是指（）
A 大功率晶体管斩波器速度控制单元
B 直流伺服电机及其速度检测单元
C 晶闸管相控整流器速度控制单元
D 感应电动机变频调速系统
17 ．旋转变压器的工作原理是根据定子绕组和转子绕组间的（）
A 电阻变化而工作的
B 电容变化而工作的
C 相互作用而工作的
D 电磁感应作用而工作的
18 ．感应同步器信号处理采用鉴相型时，滑尺上正弦绕组和余弦绕组的励磁信号分别是（）
A. u m sinwt和u m coswt B u m sinφsinwt和u m cosφsinwt
C u m sinwt和u m sinwt
D u m sinφsinwt和u2cosφcoswt
19 ．一增量式脉冲发生器，其单次脉冲的典型脉冲宽度(周期)为5微秒，其最高允许测量转
速为4000转／分，则该脉冲发生器每转输出脉冲数为（）
A 5000
B 4000
C 3000
D 2000
20 ．光栅位移传感器信号处理时，用直接细分法进行四细分，从光电元件得到四个正弦信号，
它们依次相差的角度为（）
A 45°
B 90°
C 135°
D 180°
21 ．一端固定，一端自由的丝杠支承方式适用于
A 丝杠较短或丝杠垂直安装的场合
B 位移精度要求较高的场合
C 刚度要求较高的场合
D 以上三种场合
22 ．下列机床导轨副中，低速运动或微量进给时最容易出现爬行现象的是
A 静压导轨副
B 贴塑导副
C 滚动导轨副
D 铸铁一铸铁导轨副
23 ．若要求滚珠丝杆副较高的刚度时,预紧方式宜选用（）
A双螺母螺纹式B双螺母垫片式 C 双螺母齿差式D单螺母变导程式
24 ．滚珠丝杆副导程L0的选取，主要根据（）
A 承载能力B刚度C位移精度D传动效率
25 ．光栅栅距为0.01mm，莫尔条纹宽度为10mm，则两光栅之间的夹角约为( )
A 0.05°
B 0.057°
C 0.064°
D 0.071°
26 ．一台具有二对磁极，额定转速为1425r/min的交流异步主轴电动机，当电源频率50Hz，
转速为1200r/min时其转差率为( )
A 0.05
B 0.10
C 0.15
D 0.20
27 ．一台具有三对磁极，额定转速为975r/min的交流异步主轴电动机，当电源频率50Hz，
转速为500r/min时其转子电势的频率为( )
A 15
B 20
C 25
D 30
二、填空题（本题共7小题，每小空１分，共２０分）
28 ．曲线用圆弧逼近，常用的方法有＿，＿，＿。
（３分）
29 ．计算机自动编程软件主要的三个程序是＿，＿，＿。
（３分）
30 ．CNC装置硬件结构框图由＿，＿，＿三部分组成。
（３分）
31 ．CNC装置硬件结构按含CPU的多少来分可分为＿，＿。
（２分）
32 ．多主CNC装置信息交换的结构形式有＿，＿。
（２分）
33 ．CNC装置从加工程序译码开始，到伺服驱动之前需进行四个处理是＿，＿，＿，＿。
（４分）
34 ．全硬件进给伺服系统按位置返馈信息的不同，可分为＿，＿，＿三种伺服系统。
（３分）
三、分析题(本题共３小题，每小题10分，共30分)
35 ．简述B刀补和C刀补的含义及各自的特点。
（10分）
36 ．以三相六拍为例，简述步进电机硬件脉冲环形分配器的工作原理，并绘出其电路框图。
（10分）
37 ．绘出直流伺服电机脉宽调制(PWM)和晶体管脉宽放大的电路原理框图，并说明工作原理。
（10分）
四、编程题(本题共1小题，共20分)
38 ．用FANUC OTC数控车床加工如下图所示的零件，粗精加工均用恒线速度切削。
粗加工用2号刀和
2号刀补，切削速度为S150，进给速度为F0.3，精加工余量X方向（半径值）和Z方向均为0.2；
精加工用3号刀和3号刀补，切削速度为S300，进给速度为F0.15，第一次切削的位置如下图所示。
试用G73（粗加工)和G70（精加工）编制该零件的数控加工程序。
（20分）
五、插补及计算题（本题共4小题, 共５0分）
39 ．用逐点比较法插补直线，直线起点为（8，7），终点为（4，4），写出计算过程列表，并画出插补的
轨迹图。
（14分）
40 ．用逐点比较法插补圆弧，圆弧起点坐标为（－8，5），终点坐标为（－12，1），圆心点坐标为(－8，1）
写出计算过程列表，并画出插补的轨迹图。
（15分）
41 ．一直流电机PWM调速系统，外加电源电压V＝80v, 控制脉冲频率为2000HZ，电机转子为电压Va=80v
时，其理想空载转速为1200r/min, 加上额定负载后，转速跌落为1120 r/min。
试问：若导通时间t=0.25ms，载荷为额定负载的1.5倍时，电机的转速n= ? （9分）
42 ．有一采用三相三拍驱动方式的步进电机，其转子有160个齿，经一对齿轮减速（Z1=30,Z2=50）带动
导程为8mm的滚珠丝杠驱动工作台移动。
步进电机的最大静力距为 8N.M。
工作台的最大移动速度Ｖmax＝1.5m/min
试问：1）步进电机的步距角＝？脉冲当量＝？最大工作频率f =?（９分）
2）若步进电机启动加速和克服启动摩檫需要的力矩共为4.2N.M时，问该步进电机能否正常
启动，为什么？（列出计算步骤和结果）（３分）。
