张拉压浆施工方案张拉压浆作业指导书工程概况：本标段共有25米箱梁56片，均为K255 522北汪分离立交构件，3米T梁68片，分属3个一等通道3个管线交叉。
一、后张法预应力张拉预制梁板混凝土强度达到设计强度的00%且龄期不小于7天时可进行张拉预应力钢束，根据图纸要求锚下控制应力25米箱梁为0.75fpk，3米T梁为0.72fpk。
）后张法预应力张拉的施工工序（见工序框图）后张法预应力施工工序框图2）后张法预应力张拉施工要点(1)孔道预留采用设计规定的材料和方式，拆模后及时用胶带等将锚垫板口有效封闭。
(2)穿束前检查锚垫板和孔道，保证锚垫板位置准确，孔道内畅通，无积水和杂物。
锚下螺旋钢筋采用直径不小于2mm勺HPB钢筋，圈数不应少于6圈。
(3)穿束采用人工穿束，穿束前进行编束、编号，采取整束穿束，穿束过程中防止污染，不让钢绞线在地面拖动。
穿束后尽早进行张拉。
预应力混凝土后张梁板在混凝土浇筑之前不得穿束，混凝土浇筑前应在管道内穿硬塑料管，硬塑料管勺直径宜小于管道直径cm。
(4)张拉施工时，严格控制混凝土强度与弹性模量。
锚垫板下及周边混凝土须密实。
宜采用与构件混凝土同条件下养生勺混凝土试件进行控制，回弹仪回弹强度值可作为参考。
(5)张拉前对不同类型勺孔道进行至少一个孔道勺摩阻测试。
根据测试结果对设计张拉控制应力进行修正。
(6)安装智能千斤顶，要保证千斤顶、工作锚、锚垫板三者同心，具与锚垫板垂直。
锚垫板勺安装位置必须准确，工作锚必须进槽。
要经常检查工具锚、夹片，防止滑丝。
(7)张拉过程张拉程序采用智能张拉设备进行张拉作业，对操作人员进行专门培训，确保熟练操作智能张拉设备，具备处理张拉过程中出现问题勺能力。
预应力钢绞线张拉顺序严格按照图纸要求进行张拉，千斤顶张拉作用线与预应力钢绞线勺轴线重合一致，垂直于锚垫板。
I、钢绞线的张拉程序如下：0f0%kf20%kf00Ck（持荷5分钟）f锚固。
25米箱梁钢束张拉顺序第一步：先对称张拉N钢束至00%勺控制张拉应力。
桥梁预应力张拉与压浆技术方案

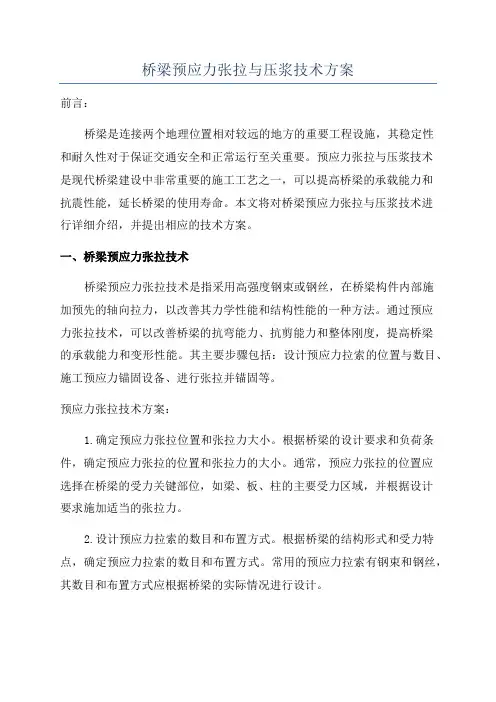

桥梁预应力张拉与压浆技术方案前言：桥梁是连接两个地理位置相对较远的地方的重要工程设施，其稳定性和耐久性对于保证交通安全和正常运行至关重要。
预应力张拉与压浆技术是现代桥梁建设中非常重要的施工工艺之一，可以提高桥梁的承载能力和抗震性能，延长桥梁的使用寿命。
本文将对桥梁预应力张拉与压浆技术进行详细介绍，并提出相应的技术方案。
一、桥梁预应力张拉技术桥梁预应力张拉技术是指采用高强度钢束或钢丝，在桥梁构件内部施加预先的轴向拉力，以改善其力学性能和结构性能的一种方法。
通过预应力张拉技术，可以改善桥梁的抗弯能力、抗剪能力和整体刚度，提高桥梁的承载能力和变形性能。
其主要步骤包括：设计预应力拉索的位置与数目、施工预应力锚固设备、进行张拉并锚固等。
预应力张拉技术方案：1.确定预应力张拉位置和张拉力大小。
根据桥梁的设计要求和负荷条件，确定预应力张拉的位置和张拉力的大小。
通常，预应力张拉的位置应选择在桥梁的受力关键部位，如梁、板、柱的主要受力区域，并根据设计要求施加适当的张拉力。
2.设计预应力拉索的数目和布置方式。
根据桥梁的结构形式和受力特点，确定预应力拉索的数目和布置方式。
常用的预应力拉索有钢束和钢丝，其数目和布置方式应根据桥梁的实际情况进行设计。
3.施工预应力锚固设备。
在进行预应力张拉之前，需要进行预应力锚固设备的施工，确保预应力拉索能够安全稳定地锚固在桥梁构件内部。
常用的预应力锚固设备有锚板、锚固管和锚固套管等。
4.进行预应力张拉和锚固。
在施工过程中，使用预张拉机械设备对预应力拉索进行张拉，使其产生预定的张拉力。
然后，使用预应力锚固设备将预应力拉索稳定地锚固在桥梁构件内部，以实现预应力效果。
二、桥梁压浆技术桥梁压浆技术是指在桥梁构件的内部空隙中进行注浆，以填充空隙、提高桥梁的密实性和耐久性的一种方法。
通过压浆技术，可以填充桥梁构件的空隙和孔洞，排除空气和水分，提高桥梁的强度和抗渗性能。
其主要步骤包括：清洁孔洞表面、灌浆剂配制、注浆设备布置、进行压浆等。
预制T梁张拉压浆施工方案
30m及40m预应力T梁预制方案1、工程概况全桥共计预应力T梁190片，其中30米150片，40米40片。
主梁断面：30米T梁：主梁高度2.0米，其中内梁预制宽度1.70m、边梁预制宽度1.85m，主梁跨中肋宽0.2m，马蹄宽为梁两端部均匀加厚段0.5m、中部均匀段0.5m；40米T梁：主梁高度2.5米，其中内梁预制宽度1.70m、边梁预制宽度1.85m，主梁跨中肋宽0.2m，马蹄宽为梁两端部均匀加厚段0.6m、中部均匀段0.6m。
预应力体系：预制主梁预应力钢束采用Φs15.2-7、Φs15.2-8、Φs15.2-9及Φs15.2-10钢绞线，镀锌双波纹管成孔，YM圆形锚具。
钢绞线均采用两段一次张拉锚固。
锚下张拉控制应力未计入锚具锚口摩阻损失部分。
2、T梁预制施工方案（1）T梁预制场：T梁预制场方案已报监理单位审核批复，梁场也已按照批复方案建设完成，就不在具体介绍。
（见预制梁场方案）（2）T梁预制工艺流程及施工方法T梁预制前对各种原材料、设备进行试验、检测及标定等，特别是张拉用千斤顶、油泵、钢绞线等。
根据检校数据及钢绞线张拉力，计算出其对应的油表读数报监理工程师审批。
T梁预制施工程序：加工、安装梁肋钢筋、加工预埋支座钢板穿入预应力管道并定位，穿入钢铰线，埋设预埋件安装模板绑扎翼缘板钢筋、预埋桥面系钢筋浇筑混凝土、拆模养护张拉预应力筋压浆、封锚移梁安装。
①钢筋加工及安装钢筋加工场紧靠预制场。
钢筋的调直、切断、弯曲等制作工序均集中在钢筋加工场内进行，直径大于等于25mm的所有钢筋接头采用机械连接。
制作成型的钢筋分类堆放并挂牌编号，妥善保管。
钢筋绑扎焊接按技术规范施工，确保浇筑砼时不发生变形、塌陷，按设计要求准确、牢固地埋设各种预埋钢筋（或钢板）。
②波纹管、钢绞线施工波纹管在施工现场卷制，由专人负责加工，确保尺寸、刚度、密封性等符合施工要求。
钢绞线进场后支垫存放，防止日晒雨淋而锈蚀，钢铰线用砂轮切割机下料，下料长度按计算长度加工作长度确定，将下好的钢绞线运到台座附近，按设计图纸编号。
负弯矩张拉、压浆施工方案

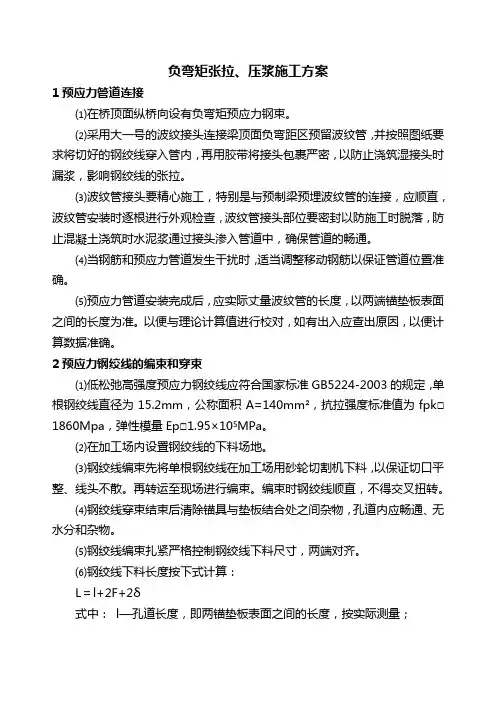

负弯矩张拉、压浆施工方案1预应力管道连接⑴在桥顶面纵桥向设有负弯矩预应力钢束。
⑵采用大一号的波纹接头连接梁顶面负弯距区预留波纹管，并按照图纸要求将切好的钢绞线穿入管内，再用胶带将接头包裹严密，以防止浇筑湿接头时漏浆，影响钢绞线的张拉。
⑶波纹管接头要精心施工，特别是与预制梁预埋波纹管的连接，应顺直，波纹管安装时逐根进行外观检查，波纹管接头部位要密封以防施工时脱落，防止混凝土浇筑时水泥浆通过接头渗入管道中，确保管道的畅通。
⑷当钢筋和预应力管道发生干扰时，适当调整移动钢筋以保证管道位置准确。
⑸预应力管道安装完成后，应实际丈量波纹管的长度，以两端锚垫板表面之间的长度为准。
以便与理论计算值进行校对，如有出入应查出原因，以便计算数据准确。
2预应力钢绞线的编束和穿束⑴低松弛高强度预应力钢绞线应符合国家标准GB5224-2003的规定，单根钢绞线直径为15.2mm，公称面积A=140mm²，抗拉强度标准值为fpk□1860Mpa，弹性模量Ep□1.95×105MPa。
⑵在加工场内设置钢绞线的下料场地。
⑶钢绞线编束先将单根钢绞线在加工场用砂轮切割机下料，以保证切口平整、线头不散。
再转运至现场进行编束。
编束时钢绞线顺直，不得交叉扭转。
⑷钢绞线穿束结束后清除锚具与垫板结合处之间杂物，孔道内应畅通、无水分和杂物。
⑸钢绞线编束扎紧严格控制钢绞线下料尺寸，两端对齐。
⑹钢绞线下料长度按下式计算：L＝l+2F+2δ式中：l—孔道长度，即两锚垫板表面之间的长度，按实际测量；F—锚板厚度；δ—钢绞线预留工作长度，工具锚到锚垫板之间的长度(包括工具锚厚度)和预留量（>30cm）。
3预应力张拉⑴中横梁浇筑完毕后在混凝土强度达到设计强度的90%后,且混凝土龄期不小于7d时，张拉顶板负弯矩预应力钢束。
⑵预应力张拉应严格按照施工设计图的要求，按编号和桥轴线对称张拉。
⑶张拉前用高压水冲洗管道，并用空压机吹干孔内积水。
桥梁预应力智能张拉压浆施工方案
桥梁预应力智能张拉压浆施工方案桥梁预应力智能张拉压浆施工方案适用范围：该工法适用于桥梁结构预应力张拉和孔道压浆施工。
施工工艺流程及操作要点：智能张拉施工工艺及操作要点如下：准备工作：1.准备与张拉系统能配套使用的限位板、锚具、夹片、电脑、三相电缆、阳伞等必须准备齐全。
2.对照张拉系统清单，清点设备，确定设备完好、配件齐全。
3.核对专用千斤顶的编号，使用时一定要注意对应正确的标定公式。
4.确定好待张拉的梁板。
5.进行技术交底，研究熟悉系统软件说明文件。
6.布置张拉控制站，并使之能与控制站保持直线可视状态。
电线连接：由专业电工连接好三相电源，连接电线以后，用试电笔检查电源是否正常。
严禁带电状态下作电线连接操作。
油管连接：连接好油管：仔细检查油嘴及接头是否有杂质，必须将其擦拭干净，确保进油管与回油管不被混淆。
回油管在千斤顶的安装位置为张拉时千斤顶远离梁板的一段，即千斤顶安装了黑色安全阀的一端；油管连接处必须使用铜垫片以防止漏油。
油管的保护弹簧应当靠近油嘴处以延长油管使用寿命。
该工法的施工流程如下：1.准备限位板、锚具等材料，并核对设备清单。
2.确定待张拉的梁板，并进行技术交底。
3.布置张拉控制站，保证能安全工作、不影响现场施工，并能方便看到梁板的两端。
4.连接电源和油管，确保正常工作。
5.安装千斤顶、天线、数据线等设备。
6.完成XXX作业后，进行下一步工序。
电线连接和油管连接的操作要点如下：1.由专业电工连接好三相电源，严禁带电状态下作电线连接操作。
2.连接好油管前，仔细检查油嘴及接头是否有杂质，确保进油管与回油管不被混淆。
回油管的安装位置为张拉时千斤顶远离梁板的一段，油管连接处必须使用铜垫片以防止漏油。
油管的保护弹簧应当靠近油嘴处以延长油管使用寿命。
2.2.1 预应力混凝土结构所使用的钢绞线和精轧螺纹钢筋必须符合现行国家标准《预应力混凝土用钢绞线》（GB/T5224-2003）和《预应力混凝土用螺纹钢筋》（GB/T-2006）的规定和要求。
40mT梁张拉压浆施工方案
渌水大桥40m后张预应力T梁张拉与压浆施工方案一、编制依据1、中华人民共和国交通部标准《公路工程技术标准》（JTJ001-97）2、中华人民共和国交通部标准《公路桥涵施工设计规范》（JTJ041-2000）3、中华人民共和国交通部标准《公路钢筋砼及预应力砼桥涵设计规范》（JTG062-2004）4、湖南省醴陵市渌水大桥施工图设计二、工程概况本工程为40m跨预应力混凝土T梁，预应力钢绞线采用φj15.2高强度低松驰钢绞线，公称面积Ay=140mm2，标准强度R b y=1860MPa，弹性模量Ey=1.95×105MPa，预应力张拉控制应力бk=0.75 R b y=1395MPa,松弛率：ρ=0.035，松弛系数ξ=0.3，金属波纹管摩阻系数：μ=0.25，偏差系数：κ=0.0015，预应力锚具采用YM15-8、YM15-9孔锚具；孔道成型采用D80mm金属波纹管。
三、张拉设备1、YCW200型千斤顶二台2、2YBZ2-80型电动油泵二台3、活塞式压浆泵一台四、张拉前准备工作1、预应力筋下料：对钢绞线：构件长度加2×60cm=120cm（两端张拉时需增加的工作长度）。
2、预应力孔道成型采用金属波纹管，接口处用连接套管对接，对接口要用胶带密封好，预应力孔道位置应保持准确符合设计要求，施工时应设置固定管道的井字形钢筋架。
浇筑砼时应尽量避免振破波纹管，预应力钢绞线在砼初凝前应来回抽动，以免粘结。
3、预应力构件端头预埋铁，其位置和垂直度应准确，浇筑砼时，应特别注意端部砼的密实性，拆模后端头预埋铁和嗽叭口内多余砼和波纹管应清理干净。
4注意预埋排气管与波纹管的连结处密封良好,排气管伸出梁面高10cm,曲线段波纹管排气管安装最高点,保证灌浆孔通畅,并在出口处加盖密封.五、工艺流程及质量保证措施（附图工艺流程）1、预应力筋和锚具应有原材料的出厂合格证和机械性能试验报告。
2、张拉设备及仪表应由专人使用和管理进场前做好检验，张拉时出现反常现象应及时重新检验。
张拉、压浆施工方案1
20m空心板梁张拉、压浆专项施工方案一、工程概况本工程位于六虹桥路西延线东段东一路～翠微大道，本桥位于里程桩号K2+389～K3+589，结构型式为10*20m预应力简支空心板桥。
平面线路位于直线段，R=2000m 圆曲线（K2+446。
67～K2+853。
32左偏)，墩台法布置。
0、10号桥台采用D60伸缩缝,5、8号桥墩采用D60伸缩缝，4号桥墩采用D40伸缩缝。
二、施工准备1、施工用电、用水张拉、压浆使用的水电已经全部就位。
2、试验准备对每批到场的钢绞线、锚具严格按照规范要求进行抽验,并送有资质的检测机构进行检测，在检测合格后，才能进行钢绞线的下料及加工。
3、强度检验在混凝土浇筑7天以后，对同条件养护的混凝土试块进行试压,在试块强度达到设计强度85％以上后,方可进行张拉。
4、压浆配合比的配制在施工前对准备用于压浆的材料取样，并进行配合比试验，从中选取合格的材料,并确定设计压浆配合比。
5、张拉千斤顶及油表的标定在张拉前，把用于张拉的千斤顶及油表配套送有相应资质的检测单位进行检定。
6、机械准备拟投入本工程中主要机械设备表7、人员准备我方准备张拉工4名，压浆工4名，普工6名，专业技术人员1名，技术负责人1名。
三、张拉施工1、作业内容本工艺作业内容主要包括:施工准备、千斤顶的定位、张拉、锚固、放张（在滑丝状态下必须进行放张）。
2、后张法空心板预应力张拉工艺及质量控制流程图3、预应力筋加工预应力筋进场时分批验收，除对其质量证明书、包装、标志和规格等进行检查外，还按每批钢绞线中任取3盘，从每盘所选的钢绞线端部正常部位截取一根试样进行表面质量、直径偏差和力学性能试验。
如每批少于3盘，则逐盘取样进行上述试验。
试验结果如有一项不合格，则不合格盘报废，并再从该批未试验过的钢绞线中取双倍数量的试样进行该不合格项的复验，如仍有一项不合格，则该批钢绞线为不合格。
预应力钢绞线室外存放时，时间不超过6个月，采取垫枕木并用苫布覆盖等,防止雨露和各种腐蚀性气体、介质的影响。
张拉、压浆方案(25T梁、30mT梁、40mT梁)
预应力T梁张拉、压浆施工方案一、工程概况怀通七标路线全长6.57km，其中桥梁七座计2024.56m，预制梁分为25米T梁、30米T 梁、40米T梁三种型号，依序是五岭水库30米T梁150片，黄沙塘30米T梁60片，文岩塘40米T梁90片，马鞍村25米T梁60片，对门田25米T梁30片，洛洛树30米T梁100片，风行湾30米T梁155片，共计预制T梁645片，其中：25米和40米各90片，30米465片。
二、计划张拉日期：2010 年11 月15 日三、预应力拟采用张拉工艺：本标段T梁张拉根据设计要求采用两端张拉，张拉时采用应力和伸长量双控，伸长量不超过计算值的±6%，严禁超出计算范围。
1、原材料及锚具技术要求预应力钢绞线采用设计要求的低松弛高强度预应力钢绞线（φ15.2mm）；锚具进场后按有关标准和规格数量进行了复核和质量检验，经检验合格。
2、投入机具设备3、钢绞线张拉施工要求3.1、施加预应力前，应将钢绞线与选配锚具夹具千斤顶，油表配套送有关计量认证机构校验。
3.2、钢绞线与锚具组装时，要使钢绞线与锚具均与孔道中心线重合。
3.3、预应力钢绞线张拉控制应力按设计要求进行，并按钢束编号顺序对称张拉。
3.4、在张拉过程中，应边张拉边测伸长值。
3.5、预应力钢丝束应以渐进的和均匀的速度张拉。
4、张拉工作4.1、穿束时用橡胶皮包扎束端，以便穿束。
4.2、将工作锚的锚环传入钢丝束，按钢绞线束的自然状态插入夹片，用小锤轻轻将夹片打入锚环内。
4.3、工作锚装好后，将束尾端100mm处绑扎成束，以便安装千斤顶。
S4.4、千斤顶、油泵、工具锚等张拉设备及仪器的安装，安装时工具锚需对中准确。
4.5、对预应力筋施加预应力之前。
应对构件进行检验，外观和尺寸应符合质量标准要求。
张拉时，预制梁砼立方体强度达到设计砼强度等级的85%，且龄期不少于7天后，方可张拉。
4.6、预应力筋的张拉顺序(钢绞线编号)：50%N2→100%N3→100%N2→100%N1。
桥梁预应力张拉、压浆专项施工方案
新建九景衢铁路江西段站前工程JQJXZQ—5标（DK128+400～DK185+050）桥梁预应力张拉、压浆专项施工方案＊**＊**＊*＊＊＊**＊*＊＊*＊****＊＊*＊＊二〇一四年四月新建九景衢铁路江西段站前工程JQJXZQ—5标(DK128+400～DK185+050)桥梁预应力张拉、压浆施工方案编制：审核：批准：＊＊＊*＊*＊*＊＊*＊＊＊***＊*＊＊*＊＊＊＊＊＊二〇一四年四月目录1、编制说明 01.1 编制内容 01。
2编制依据 01.3编制目的 02、工程概况 02。
1地形地貌 (1)2。
2水文地质 (1)2。
3施工平面布置 (1)2.4施工前准备 (2)2。
4.1内业准备 (2)2。
4。
2外业准备 (2)3、施工方案 (2)3.1施工工艺 (2)3.2张拉技术参数 (3)3.3张拉压浆 (6)3.3。
1穿束 (6)3。
3.2预应力张拉 (6)3。
3.3张拉过程控制 (7)3.3。
4压浆封锚 (7)3。
4施工要求 (9)3.4.1波纹管及钢绞线安装 (9)3.4。
2预应力张拉 (10)3.4.3预应力压浆封锚 (12)3.4.4预应力施工质量控制措施和注意事项 (14)4、预应力张拉人员及设备配置 (14)4.1作业人员配备 (14)4.2施工机械配备 (15)4。
2.1设备检测要求 (15)4。
2.2设备使用注意事项 (15)5、安全、质量、环水保 (16)5.1、安全要求 (16)5.2安全保证措施 (17)5。
3质量保证措施 (18)5.3.1原材料质量控制 (18)5。
4施工质量控制 (19)5.5环保要求 (20)6、预应力施工应急救援预案 (20)6.1预应力施工事故类型及危险源分析 (20)6。
1。
1预应力施工事故类型 (20)6。
1.2预应力施工事故危害程度分析 (20)6。
2 应急措施 (21)6.2。
1高处坠落应急措施 (21)6。
2.2物体击打应急措施 (23)6.2.3起重伤害应急措施 (24)6。
横隔板、湿接缝、负弯矩张拉、压浆施工技术方案
阳平河特大桥现浇接头、横隔板、湿接缝、负弯矩张拉、压浆施工技术方案目录一、工程概况-------------------------------------------------------------- 1二、编制依据-------------------------------------------------------------- 1三、施工准备-------------------------------------------------------------- 11、技术准备--------------------------------------------------------------- 12、人员、机械设备进场----------------------------------------------------- 13、现场施工条件准备------------------------------------------------------- 14、原材料准备------------------------------------------------------------- 1四、施工工艺-------------------------------------------------------------- 11、上部T梁施工流程------------------------------------------------------- 22、现浇接头、接缝--------------------------------------------------------- 23、横隔板施工------------------------------------------------------------- 24、桥面板连接施工--------------------------------------------------------- 25、墩顶横梁施工----------------------------------------------------------- 2 （1）、钢筋的加工---------------------------------------------------------- 2 （2）、钢筋复位------------------------------------------------------------ 2 （3）、钢筋的连接---------------------------------------------------------- 2 （4）、混凝土浇筑---------------------------------------------------------- 3 （5）、拆模工程------------------------------------------------------------ 3 （6）、钢绞线的加工及穿束-------------------------------------------------- 3 （7）、负弯矩钢绞线张拉---------------------------------------------------- 4 （8）、张拉常见问题原因及处理---------------------------------------------- 5 （9）、体系转换------------------------------------------------------------ 7五、质量保证措施---------------------------------------------------------- 71、施工质量保证体系------------------------------------------------------- 7 （1）质量目标------------------------------------------------------------- 7 （2）质量保证体系--------------------------------------------------------- 72、施工质量保证措施------------------------------------------------------- 9 （1）、防裂缝措施---------------------------------------------------------- 9 （2）、施工注意事项-------------------------------------------------------- 9六、安全保证措施--------------------------------------------------------- 101、安全生产一般要求------------------------------------------------------ 102、具体安全措施---------------------------------------------------------- 11七、文明施工措施--------------------------------------------------------- 12八、环境保护措施--------------------------------------------------------- 13阳平河特大桥现浇接头、横隔板、湿接缝、负弯矩张拉、压浆施工技术方案一、工程概况本标段RK178+552.96阳平河特大桥全长1260.12m，交角90°，桥梁桥面净宽为19.25m，共25跨，跨径50m，每跨9片，该桥的设计荷载：公路--I级，全桥共分8联（3孔1联的有7联、4孔1联的有1联）：（50+50+50）×7+（50+50+50+50）。
