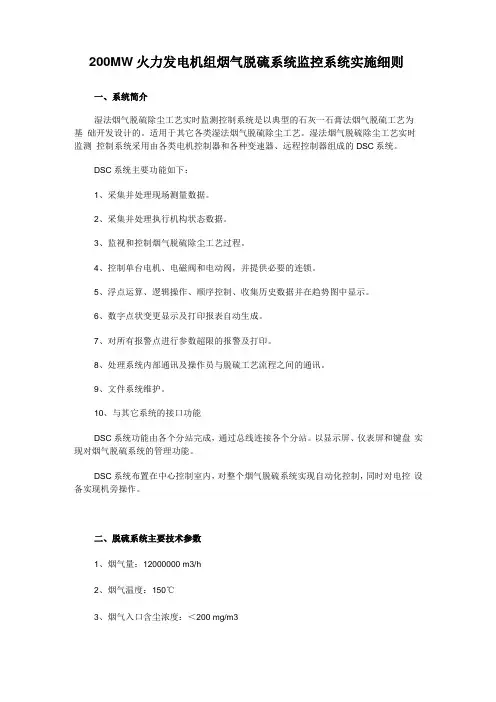

200MW火力发电机组烟气脱硫系统监控系统实施细则一、系统简介湿法烟气脱硫除尘工艺实时监测控制系统是以典型的石灰一石膏法烟气脱硫工艺为基础开发设计的。

适用于其它各类湿法烟气脱硫除尘工艺。

湿法烟气脱硫除尘工艺实时监测控制系统采用由各类电机控制器和各种变速器、远程控制器组成的DSC系统。

DSC系统主要功能如下:1、采集并处理现场测量数据。

2、采集并处理执行机构状态数据。

3、监视和控制烟气脱硫除尘工艺过程。

4、控制单台电机、电磁阀和电动阀,并提供必要的连锁。

5、浮点运算、逻辑操作、顺序控制、收集历史数据并在趋势图中显示。

6、数字点状变更显示及打印报表自动生成。

7、对所有报警点进行参数超限的报警及打印。

8、处理系统内部通讯及操作员与脱硫工艺流程之间的通讯。

9、文件系统维护。

10、与其它系统的接口功能DSC系统功能由各个分站完成,通过总线连接各个分站。

以显示屏、仪表屏和键盘实现对烟气脱硫系统的管理功能。

DSC系统布置在中心控制室内,对整个烟气脱硫系统实现自动化控制,同时对电控设备实现机旁操作。

二、脱硫系统主要技术参数1、烟气量:12000000 m3/h2、烟气温度:150℃3、烟气入口含尘浓度:<200 mg/m34、烟气入口含SO2浓度:3000 mg/m35、循环水量:1200 m3/h6、脱硫剂:200〜300目,纯度大于95氧化钙粉剂7、脱硫剂耗量:t/h8、酸化剂:己二酸[HOOC(CH2>4COOH ]9、酸化剂耗量:40 kg/h10、系统装机容量:KW11、脱硫效率:95%12、年运行时间:7200小时三、烟气脱硫系统控制监测要求1、烟气脱硫系统由工业计算机、可编程控制器、CRT、主控制柜、就地控制柜、检测仪表及执行机等组成。

控制系统主要控制对象是烟气脱硫系统。

2、计算机控制系统功能⑴机上实现控制系统的启、停操作。

⑵显示烟气脱硫系统的动态画面。

⑶显示烟气脱硫系统的动态参数。

⑷具有对整个烟气脱硫系统运行工况定时自动存储的功能。

PLC实现大型火力发电厂烟气脱硫控制系统

PLC实现大型火力发电厂烟气脱硫控制系统

PLC实现大型火力发电厂烟气脱硫控制系统2007-09-14 来源:中国自动化浏览:483[推荐朋友] [打印本稿] [字体:大小]1、引言经济发展使人们生活水平逐渐提高,但同时也使人们周围生活环境不断恶化,人们逐渐意识到环境污染危害,并提出了经济与环境必须协调发展要求。

大气污染与人们生活息息相关,它会直接造成人群死亡率增加,破坏生态系统,造成巨大经济损失。

而火电厂、炼钢厂等工业所排放废气正是大气污染主要来源。

鉴于此,国家有关部委制定了法规要求电厂增加脱硫系统。

当前行业内对减排二氧化硫主要方法有:烟气脱硫。

将锅炉烧煤后烟气通入石灰水中洗气,将硫产物吸收,石灰水洗气后加入氢氧化钠NaOH再生,这就是脱硫。

目前应用较为广泛烟气脱硫工艺有:石灰石(石灰)-石膏湿法脱硫、喷雾干燥法脱硫、烟气循环流化床脱硫、海水脱硫、电子束法脱硫。

国内针对超过200MW大型机组优先考虑采用石灰石(石灰)-石膏湿法脱硫。

本文结合西门子电气公司西门子系列PLC 山西某自备发电厂(简称弘电)2×200MW机组烟气脱硫系统实际应用,着重探讨石灰石(石灰)-石膏湿法脱硫监控系统部分设计与实际应用。

2、湿法脱硫工艺简介石灰石(石灰)—石膏湿法脱硫工艺采用价廉易石灰石或石灰作脱硫吸收剂,石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液。

当采用石灰为吸收剂时,石灰粉经消化处理后加水磨制成吸收浆液。

吸收塔内,吸收浆液与烟气接触混合,烟气中二氧化硫与浆液中碳酸钙以及鼓入氧化空气进行化学反应被脱除,最终反应产物为石膏。

其反应原理可下化学反应方程来描述:CaCO3+SO2=CaSO3+CO22CaSO3+O2=2CaSO4弘电脱硫工艺系统由三个子系统组成:#1炉系统,#2炉系统和公用系统。

其中#1炉系统与#2炉系统组成结构基本一样,分别负责来自1号和2号锅炉烟气脱硫任务,按功能分成烟道功能子系统和吸收塔功能子系统。

公用系统是指#1炉和#2炉共同使用功能设备统称,按功能划分为公用辅助系统、石灰石卸料与磨制系统和废水处理系统等。

300MW机组烟气脱硫控制系统设计

300MW机组烟气脱硫控制系统设计
控 制系统 采用 一套分 散控 制系统 D cS。脱 硫控 制
2 )石灰石 浆液浓度控 制 : 灰石浆液制备控 制系统 石
保 证 连 续 向吸收 塔供 浓 度合 适 的足 够 的浆液 。设 定恒
系统 F D— S 以下简称 F D DC )完成对 #l G DC ( G S, 、#2
脱硫 岛 以及其辅 助 装置 主要 控制 系统 为分 散控 制 系统 , 在控 制层 次 由高 到低分为三级 , 即机组管理 级 、 功能控制级 、基本控制级 。图 l F 为 GD— DC S网络 网
络配 置 图。
3 )执行机 构
4 电磁 阀等 。 )
3. F 2 GD— DCS配 置
石 膏 浆 液 排 空 及 返 回 系统 、 工 艺 水 系 统 、 废 水 回 收 系
3 13 基本控 制级 ..
基 本控制 级也称 执行 级 , 属于最 低 的一级 , 是 是单

控制 项 目的控 制手段 , 离被控设 备最近 , 以是某 它 可 具体 的被控 设备 的单项控 制( 包括联 锁及保护 ) 该级 ,
员站 报 警 。 冗 余 设 置 的 处 理 器 模 件 与 系 统 均 有 并 行 的 接 口 ,即 均 能 接 受 系 统 对 它 们 进 行 组 态 和 组 态 修 改 。
处于 后 备状 态 的处 理器 模 件 , 不断 更新 其 自身 获得 能
图1 D CS系统网络配 置图
的信 息 。
完成模拟控 制和数字控制 。采用 “ 智能化” I O处理系 / 统 。I 0模件能完成扫描 、数据整 定 、数 字化输入和输 /
出 、 线性 化 热 电偶 冷 端 补 偿 、过 程 点 质 量 判 断 、 T 程 单

烟气脱硫的仪表与控制系统设计

烟气脱硫的仪表与控制系统设计
科 技 专 论
烟气脱硫的仪表与控制系统设计
李 哲
中国能源建设集团黑龙江省电力勘察设计研究 院
【 擒要 】为了 全面落实可持 续发展 战略、 提 高环 保性能, 对 电厂排放 石灰石的工作方 式 , 使得 现场 的石灰石残 渣和破碎 系统得到 了控制 , 避 超标 的烟 气进行脱 硫处理 已成为现代化电厂建设的重要组成部分, 是实现 免了场 地的扩大 。 节能化、 现代化和信息化发电控制的关键 。 近期建设的大型火电 厂中, 绝大 2 . 2 控 制宣布 置
1 . 1 干 法烟气脱硫处 理技术 2 . 5其他成套 仪表与控制系统 干法 烟气脱硫技 术主要 指的是脱硫 吸附物 或者产物 长期处 于干状 除脱硫主控 制系统和脱硫 工业 闭路 电视 监视 系统外, 脱硫 系统 还有 态下, 这种 方法的应 用主 要具备 着物污 染水的排 除、 设备腐蚀 程度轻 、 火灾探测与报 警系统、 烟气分析 系统等主要仪 表与控制 系统 。 有 的工程
多数的电厂都同步建设 了 烟气脱硫 处理设施, 这 已成为电厂自 动化设计的重 对目 前 国内大 型火 电厂的脱硫设计 进行总结 , 其控 制方式可 以归纳 要 内容之一。 本文针对现 阶段 大型火电 厂烟气处理的有关方法做 了 分析, 并 为以下几个主要方 案 : 方 案一是 采用 传统 的控制 方式 , 设 置独 立的脱 硫 对烟 气脱硫的仪表与控制系统设计做 出了 详细的研究。 电控楼和 就地控 制值班室 , 控制一套 、 两套或 四套脱硫 工艺系统 ; 方案二 【 关 键词 l 火电厂 ; 烟气脱硫 ; 仪表 ; 控 制系 统 是脱硫 系统 与除灰渣 系统合并控 制室 , 操作 员站布 置在脱 硫控制室 内或 除灰渣控制 室内 , 脱硫 系统与除灰 渣 系统 的控制机 柜就 近布置在各 自 的 我 国是一 个以 煤炭 为主要能 源的 国家, 尽 管 煤炭在世 界商品结 构 电子设 备 间, 方案 三是脱 硫系统 在机 组主 控制 室进行监 控 , 方案四是 将

某火力发电厂机组脱硫系统调试方案

某火力发电厂机组脱硫系统调试方案

山东潍坊发电厂二期(2×670MW)机组脱硫工程调试大纲山东三融环保工程有限公司2006.08批准:审核:编写:目录1.工程概况和系统描述2.编制依据3.调试的组织与各单位分工4.分系统调试方案5.整体启动方案6.整套启动试运后的优化7. 168小时试运8. FGD装置验收移交9.调试质量检验10.安全注意事项和反事故措施11.附件一、工程概况和系统简介本期脱硫工程是为山东潍坊发电厂二期(2×670MW)机组的配套环保项目.。

采用由比晓芙公司提供的高效脱除SO2 的石灰石—石膏湿法工艺。

(一) FGD 工艺系统1、本期工程工艺系统主要由下面所述的几个工艺子系统组成:2 套SO2 吸收系统2 套烟气系统(包括增压风机和烟气再热器)1 套石膏脱水系统1 套石灰石制备系统石灰石卸料(及储存)系统石灰石磨制系统石灰石供浆系统1 套供水及排放系统1 套废水处理系统1 套压缩空气系统2、工艺描述2.1 反应原理用于去除SOx 的浆液收集在吸收塔浆池内。

这个吸收塔浆池被分成氧化区和结晶区,在上部氧化区内,氧化空气通过一个分配系统吹入,在PH 值为4-5 的浆液中生成石膏;在结晶区,石膏晶种逐渐增大,并生成为易于脱水的较大的晶体,新的石灰石浆液也被加入这个区域。

2.2 化学过程化学反应过程描述如下:石灰石的溶解:CaCO3 + CO2 + H2O → Ca(HCO3)2与SO2 反应:Ca(HCO3)2 + 2SO2 → Ca(HSO3)2 +2CO2氧化:Ca(HSO3)2 + CaCO3 + O2 → 2CaSO4+CO2+H2O石膏生成:CaSO4 + 2H2O →CaSO4 x 2H2O去除SO2 总反应方程式:CaCO3+ SO2 + . O2 + 2H2O →CaSO4 x 2H2O + CO2石灰石或碳酸钙在水中的低溶解性在吸收塔内被二氧化碳提高。

通过溶解过程,生成碳酸氢钙。

碳酸氢钙与二氧化硫反应生成可溶的亚硫酸氢钙。

火力发电厂烟气海水脱硫工艺运行与调节

火力发电厂烟气海水脱硫工艺运行与调节

火力发电厂烟气海水脱硫工艺运行与调节摘要:黄岛电厂3号锅炉烟气采用海水脱硫工艺,在入口烟气量为860000Nm3/h(标态、干基、6%O2)入口SO2浓度为2529mg/Nm3(标态、干基、6%O2)烟气入口温度为105 ℃烟气入口烟尘含量为30mg/Nm3。

(标态、干基、6%O2)保证3号炉脱硫效率不低于98.6%。

出口烟气SO2含量低于35mg/Nm3,烟尘出口浓度小于5mg/Nm3。

按一炉一塔配置脱硫系统。

经曝气后的海水应达到:pH≥6.8、耗氧量CODMn≤4mg/L、溶解氧DO≥4mg/L,符合集团公司要求的污染物排放标准。

关键词:海水脱硫SO2浓度污染物排放标准1.主要系统组成:烟气脱硫系统主要有:烟气系统、吸收剂―海水供给系统、脱硫海水后处理系统、吸收塔、锅炉烟气在线监测系统、控制系统组成。

1.1烟气系统3号炉烟气经过除尘器除尘后的烟气自锅炉引风机出口烟道引出,进入脱硫系统。

两台引风机出口烟气(105 ℃)汇合后,进入吸收塔,从吸收塔下部自下而上流经吸收塔填料区、喷淋区、高效除雾器,在吸收塔内脱除烟气中的SO2。

经吸收塔处理后的净烟气为低温饱和烟气,为防止净烟气在排放过程中结露腐蚀,同时也增加净烟气排入烟囱后的抬升高度,在吸收塔出口处进入烟气换热器(MGGH)加热,升温20 ℃以上,经由烟囱排入大气。

烟气系统是指从锅炉引风机后水平烟道引出到脱硫后烟气进入烟囱(接口为单管烟囱的进口处)的整个烟风道、吸收塔以及附属设备。

1.2吸收剂―海水供给系统3号炉脱硫系统的水源来自4号机组循环水泵,在4号虹吸井前提升后一部分进入海水增压泵前池,由海水增压泵送至脱硫吸收塔顶部,与烟气接触,洗涤烟气并吸收SO2,反应后的海水排至海水恢复系统;另一部分通过4号排水沟及3号排水沟汇合后依次自流至一期取水泵房阀门间、一期取水泵房至海水恢复系统(曝气池),与脱硫海水在海水恢复系统中混合。

脱硫排水达标后由电厂的循环水排水口排入大海。

火电厂烟气脱硫电气系统设计的探究

火电厂烟气脱硫电气系统设计的探究

火电厂烟气脱硫电气系统设计的探究摘要:本文笔者介绍了火电厂石灰石湿法烟气脱硫电气系统的主接线方式及系统构成特点,并通过方案对比分析了电气设计中的相关问题,可供参考。

关键词:烟气脱硫火电厂电气系统控制保护一、烟气脱硫电气系统概述经济发展离不开能源的支撑,但是,随着能源工业特别是火电行业的发展,二氧化硫等大气污染物排放量不断增加,酸雨污染愈来愈大,对空气质量和生态环境造成严重影响,因此,燃煤机组烟气脱硫势在必行。

随着国家对环境保护要求的逐步提高,对某些燃用高硫分煤种的电厂,脱硫设备已成为必不可少的设施,排出的烟气含硫量对周边环境污染严重,脱硫技术已成为重要环保措施。

火电厂脱硫工程投资大、运行费用高、国产化水平低。

由于脱硫是一个新的课题,各规程规范对脱硫电气的设计描述较少,尤其是对脱硫各负荷性质的描述,不像电厂主体部分那样对每一个电机都有定性的描述,如工类、II类、保安等。

这就需要设计人员在设计中参考现有的规程、规范,了解工艺流程以及每个电机在工艺流程的作用,不断与工艺专业人员探讨和摸索。

总体而言,燃煤机组烟气脱硫电气系统设计主要注重两点:系统的安全可靠性和经济适用性。

现阶段,已有石灰石一石膏湿法、烟气循环流化床、海水脱硫法、脱硫除尘一体化、半干法、旋转喷雾干燥法、炉内喷钙尾部烟气增湿话化法、话性焦吸附法、电子束法等十多种烟气脱硫上艺技术在我国实际应用。

从现在的情况看,石灰石一石膏湿法烟气脱硫上艺技术仍然是主流上艺技术据统计,投运、在建和已经签订合同的火电厂烟气脱硫上艺技术中,石灰石一石膏湿法技术占90%以上。

石灰石一石膏湿法烟气脱硫工艺(如图1)主要包括烟气系统、SO2吸收系统、石灰石卸料系统、石灰石浆液制备系统、石膏脱水系统、排空系统以及上艺水及冷却水(工业水)系统等七个系统涉及专业涵盖工艺、电气、热控、给水排水、暖通、消防及火灾报警及建等本工程属于超临界机组烟气脱硫工程,采用石灰石一石膏湿法烟气脱硫上艺,按一炉一塔脱硫装置配置吸收塔采用喷淋塔。

烟气脱硫自动控制系统的实现方法

烟气脱硫自动控制系统的实现方法

烟气脱硫自动控制系统的实现方法本文根据烟气脱硫要求的工艺流程及其控制特点,分析和总结了用PLC和DCS两种方式实现自动控制的方法。

并通过在实际工程中的应用,对两种方式进行了特点分析,以作为工程应用中的选择参考。

标签:烟气脱硫自动控制控制方法PLC DCS1 概述随着经济的发展和国家对环境污染整治力度的加大,烟气治理正在逐步标准化、正规化、数量化。

企业所排放的烟气必须达到国家排放标准,并且实时监控数据直传政府相关职能部门,这就要求脱硫系统自动控制部分的稳定性、时效性、易维护性符合相关的技术要求。

2 脱硫系统自动控制设备的组成分类及控制过程通过多个项目施工和国内外案例分析烟气脱硫系统的自动控制设备主要有两大类。

2.1 开关量类设备,如:风机和水泵启停控制、阀门的开关控制及他们运行状态的反馈信号。

2.2 模拟量控制类设备,如:PH计、液位、压力、流量等仪表的数据,对变频器运行频率的设定信号等,一般采用4~20mA标准信号。

这些设备是实现自动控制的依据,自动控制系统需要根据这些数据来控制系统的运行,如根据PH值来控制浆液泵的运行频率,根据液位数据来确定补水阀门的动作等。

控制过程主要为顺序控制和PID调节来保证脱硫的效果。

脱硫系统的控制相对简单,没有复杂的位置控制和复杂的逻辑运算,主要是顺序控制和PID调节,维持水平衡和PH值平衡,来达到良好的脱硫效果。

闭环控制较少,开环控制较多,实时性要求不太高。

根据以上控制设备的分类及控制过程分析,在实际的工程应用中,根据不同的工程情况采用了2种控制方式,通过实际运行检验都达到了设计要求,下面对两种控制方式的特点进行分析。

3 烟气脱硫自动控制系统实现的方法之PLC控制3.1 PLC的组成。

可编程序控制器(Programmable Logic Controller,简称PLC)是上世纪60年代发展起来的用于工业控制的革命性技术产品,其从简单的开关控制,逐步集成了模拟量处理、顺序控制,复杂运算、组网等功能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

火力发电厂烟气脱硫装置自动控制系统方案北京能源投资(集团)有限公司王永亮摘要:本文通过火电厂FGD装置自动控制系统采用独立式DCS或FGD-DCS和单元机组DCS系统一体化方式进行了比较分析,指出FGD-DCS与单元机组DCS一体化方式对于确保机组监控的整体性、连续性、可靠性和降低工程造价等方面具有较强的优势。

对于国内新建和改造火电机组的烟气脱硫装置,通过设计和施工方案的优化,FGD-DCS和单元机组DCS实现一体化是可能的,并且具有很强的现实意义。

1、前言上个世纪九十年代末以来,随着环境问题的凸显和环保意识的加强,解决日益严重的环境污染问题和应用清洁能源技术成为能源工业面临的主要课题之一。

正是在这样的背景下,以石灰石-石膏湿法烟气脱硫工艺为主的烟气脱硫技术在国内火力发电厂开始逐步应用起来。

与此同时,由于计算机网络和信息技术的发展,以“2000年示范电站”为契机,以厂级自动化系统(SIS+MIS)的出现为标志,一场新的火力发电厂自动化领域中的技术变革已经酝酿成熟。

毫无疑问,火力发电厂正在迈进信息网络时代。

这场变革使火力发电厂自动控制系统呈现出如下特点:单元机组自动控制系统全面计算机化、硬件智能化、分散化以及控制室小型化;辅助车间计算机监控网络产生,可实现若干辅助车间远方集中监控。

这场变革不仅大大提升了火力发电厂的生产运行水平,而且深刻触及到了电厂的生产管理体制和管理模式,火力发电厂全面集中监控正在进一步变成现实的需求。

在这种大的背景下,烟气脱硫装置的自动控制系统也不可能成为一座孤岛。

但是,其在全厂自动控制系统总体结构中所处的位置及其自身的配置确实值得探讨。

2、国内烟气脱硫装置控制系统现状2.1基本配置目前,国内市场上应用的基本为石灰石-石膏湿法烟气脱硫技术,虽然它们在SO2的脱除工艺上有所差别,但控制方式和控制系统的规模大体相同。

脱硫装置的控制系统依据其I/O点数(相当于一台200MW机组)和工艺系统规模,国内用户基本要求采用DCS实现。

并且由于其工艺系统在火力发电厂内相对独立、相对复杂,因此,烟气脱硫装置的DCS系统(FGD-DCS)由脱硫装置的总承包商配置和供货。

由于烟气脱硫装置间存在着大量的公用设备,如:石灰石浆液制备系统、石膏脱水系统、工艺水/工业水系统和脱硫工业废水处理系统等,所以一般均为两台(或几台)烟气脱硫装置配置一套DCS,并且一般都留有与MIS/SIS的通讯接口。

但是,也有用户仿照单元机组的模式,要求两台机组的烟气脱硫装置配置三套DCS(每台机组烟气脱硫装置各一套,烟气脱硫装置公用部分一套),从技术角度讲,这既不可取也没有必要,因为,不论从运行还是从厂用电配置方面来说,烟气脱硫装置都是被当作两台机组的公用辅助设施来对待的。

对于新建项目,用户几乎都要求FGD-DCS与单元机组DCS的硬件一致或尽量一致,但两者之间的信息交换大多仅要求硬接线连接,并未要求实现两者之间实现硬件和软件的一体化。

关于烟气脱硫控制室和FGD-DCS设备的布置,目前不论是改造机组还是新建项目一般均设有单独的烟气脱硫装置电气综合楼,烟气脱硫控制室和FGD-DCS设备均布置于此,或者烟气脱硫装置电气综合楼与除尘除渣控制楼合用。

FGD-DCS的配置及FGD-DCS与单元机组DCS、电厂MIS/SIS 的关系见图一。

就两台单元机组的石灰石-石膏湿法烟气脱硫装置而言,因为其脱除工艺和辅助设备的配置不同,以及用户的不同要求,例如:采用电动还是气动执行机构、进入FGD-DCS的被控对象I/O点数、脱硫废水处理系统是否纳入FGD-DCS控制等等,所以其I/O点数量一般在2500-4000点之间不等。

其基本配置如下:操作员站24台;工程师站/历史站1台;激光打印机(A3)2-3台;彩色拷贝机(A3)1台;FGD-DCS通讯网络及接口;FGD-DCS过程控制器;FGD-DCS过程控制柜和I/O模件柜;与其它系统的通讯接口等。

2.2控制方式从全厂运行的角度,以及上述烟气脱硫装置控制系统的配置和控制楼的设置可以看出,目前火力发电厂烟气脱硫装置的运行模式和控制方式是作为单元机组的一个辅助车间来考虑的。

然而,由于环境保护的需求,脱硫装置是否正常运行必将成为单元机组能否投入正常运行的一个直接条件,更重要的是:烟气脱硫装置作为锅炉出口后烟道的一部分与锅炉的运行有着密切的关系,烟气脱硫装置的切投、烟气压力和温度的波动直接影响到锅炉的运行。

因此,也可将脱硫装置视为单元机组的一部分来进行控制。

对于辅助车间的监控,目前国内新建电厂一般趋向于采用在全厂形成煤、灰、水3个集中的控制网络、设置3个监控点的做法;然而国外也有采用设置一个辅助车间集中控制室,通过通讯网络对所有辅助车间进行监控的业绩,并且国内有的电厂也已经在实施同样的方案。

因此,对于烟气脱硫装置的监控可以有三种方式:1)设置单独的脱硫装置控制室(包括与其它辅助车间控制室合用);2)纳入辅助车间集中监控网络,在辅助车间集中控制室内进行监控;3)与单元机组DCS实现通讯或一体化,在单元机组集中控制室内进行监控。

目前,由于国内烟气脱硫装置在电力行业的大规模应用还处于刚刚起步的阶段,因此其监控基本采用第一种方式。

但是,正如本文前言中所提到的火力发电厂自动化领域的新变革,使得电厂全面集中监控已成为一项和现实的需求和最终的目标,因此笔者深信烟气脱硫装置的自动控制系统最终也不可能作为孤岛单独存在。

上述第二种和第三种控制方式和运行模式是其可能的发展方向。

然而,第二种方式较之于第三种方式没有考虑到烟气脱硫装置与锅炉运行的密切关系,并且,脱硫装置的系统远比其它辅助车间工艺系统复杂得多。

因此,从便于电厂运行管理的角度考虑,第三种方式更具合理性和现实意义。

2.3 FGD-DCS和单元机组DCS一体化的可能性和现实意义前面已经谈到,新建项目的用户几乎都要求FGD-DCS与单元机组DCS的硬件一致或尽量一致。

目前,有的电厂已经明确要求在脱硫装置电控楼内不设脱硫就地控制室,FGD-DCS的操作员站和打印机直接布置在单元机组的控制室内。

天津大港发电厂一期燃油锅炉技术技改工程(2×328.5MW)的脱硫系统已经采用了这种监控方式,目前两台机组的脱硫系统均已通过168试运行,情况良好。

项目实例天津大港发电厂一期燃油锅炉技术技改工程(2×328.5MW),将原有的燃油锅炉拆除,新建两台1050t/h燃煤锅炉,同期建设两台机组的脱硫系统,采用一炉一塔形式的石灰石—石膏湿法烟气脱硫技术。

FGD的监控采用前文提到的第三种方式,即采用了FGD-DCS与单元机组DCS一体化方式,在单元机组集中控制室内进行监控。

单元机组DCS和FGD-DCS统一采用ABB公司的Symphony系统,在脱硫电气综合楼设置脱硫电子间,布置脱硫系统DCS机柜。

在单元控制室和脱硫DCS电子间环绕设置通讯环路电缆,单元机组DCS和FGD-DCS系统的各个PCU(过程控制单元)同样是环路上的若干结点,具有相同的通讯等级和控制可靠性。

软件的访问和组态可在单元控制室完成。

通过工程实施和投产运行的验证,可以看出该工程采用FGD-DCS与单元机组DCS一体化方式具有一定的优势:⑴充分利用了DCS系统的通讯优势,并充分考虑了通讯可靠性该工程中采用的Symphony DCS系统采用环路通讯方式,网络通讯结构为环形,各个PCU同时挂在环路上进行信息交换,该环路最大支持的距离为1500m。

工程中将环路光缆从单元机组电子间延伸至脱硫电气综合楼电子间后再反向敷设至单元机组电子间形成环路,光缆长度为256m(远小于1500m),数据的交换和传递仅通过两根光缆,从而避免了将大量控制电缆敷设到单元机组电子间。

同时,考虑到环路电缆的可靠性,对两根冗余设置的环路通讯电缆布置了不同的走向和路径,并在主电缆通道上单独设置了封闭式电缆桥架进行保护。

⑵脱硫电气综合楼距单元电气综合楼较近,为采用一体化方案提供了客观条件该工程为技改项目,是在原有厂区内进行改造,布置较为紧凑,脱硫电气综合楼布置在炉后烟囱前的位置,距离单元控制室控制室直线距离约20米,电缆敷设条件较好,电缆桥架的布置简单。

客观上为实现脱硫DCS和机组DCS一体化提供了条件。

而新建机组的脱硫电气综合楼一般布置在烟囱后,距离单元机组控制室较远,电缆敷设的条件较为复杂。

⑶采用一体化方案在一定程度上降低了工程造价经过方案优化,该工程采用FGD-DCS和单元机组DCS一体化方案,不设置单独的脱硫控制室,同样运行人员值班室、休息室等也未设置,减少脱硫电气综合楼建筑面积约150m2,相应的结构、暖通、配电等工程量也有较大的减少,此部分降低工程造价计28.5万元。

工程师站、历史站、打印机等设备与单元机组DCS系统共用,不单独配置,节约设备费18.4万元。

操作员站与单元机组共用,仅在单元主控增加2台(两台机组),而单独设置脱硫控制室一般需要配置操作员站4台,节约设备费28.32万元。

采用一体化的DCS系统后,DCS系统和MIS/SIS的通讯接口数量由5个减为3个,节约设备费30.46万元。

通过工程设计优化,将脱硫系统的DCS机柜布置在脱硫电气综合楼中,采用网络联结方式,将环路通讯电缆以冗余的方式环绕敷设至脱硫电子间实现通讯一体化。

相比把脱硫DCS机柜布置在单元控制室的过度集中方式节约控制电缆大约102KM,仅此一项即可降低工程造价近220万元。

综合以上几项,天津大港发电厂一期燃油锅炉技术技改工程采用FGD-DCS和单元机组DCS一体化方案,相比单独设置脱硫控制室的方案降低工程造价约325万元。

⑷提高了机组的运行可靠性从该工程投产后的情况看,采用这种一体化的方式充分保证了对机组和脱硫系统控制的可靠性和连续性。

运行人员的集中操作方式不但可以监控单元机组和脱硫系统,而且可以在最短的时间内对发生的紧急情况进行处理,从而在最大程度上避免了因脱硫装置的切投、燃烧工况变化、炉膛压力和温度的波动给两个系统带来的不利影响,实现了更广泛意义上的协调控制。

工程试运初期,在单元机组和脱硫系统尚未经过联调和扰动试验的情况下,曾出现过两次因脱硫辅机跳闸引起脱硫装置切除的情况,由于采用了这种集中监控的方式,运行人员及时对锅炉的运行方式进行调整和处理,未引起炉膛压力的大幅波动和锅炉跳闸。

可以说明,这种监控方式对提高机组的运行可靠性提供了有效的手段。

⑸有效的降低了运行成本采用这种一体化的方式,实现了运行人员的集中监控,不需要单独配置脱硫运行人员。

该工程投产后的单元机组运行人员每班仅设置为4人,仅比该厂同等规模的二期机组(暂未建设脱硫装置)多配置1人。

若单独进行脱硫系统的运行监控,则一般需要每班另外配置4人。

按该厂五班三运转的方式,运行人员可少配置10人,从而大大降低了人员成本。
