膨胀剂在防水混凝土中的正确应用(一)
微膨混凝土的使用
抗渗混凝土跟微膨胀混凝土的区别是什么?微膨混凝土是指在普通的混凝土中加入了一定的膨胀剂，这种添加剂可以提高混凝土的性能，减小混凝土硬化后的体积变化，保证混凝土无收缩或微膨胀；这种混凝土对于浇筑一些管状结构，还能减少空洞，麻面，蜂窝等问题从而提高混凝土结构的密实性。
抗渗混凝土掺加了防水剂，以防水为主，微膨胀混凝土掺加了膨胀剂，以防止产生裂缝为主。
1.从使用部位区分，抗渗混凝土主要为地下室外墙及底板，即所有能与地下水发生直接接触的部位以及其他有抗渗要求的混凝土工程。
微膨胀混凝土主要适用于后浇带（伸缩后浇带和沉降后浇带）以及钢管混凝土和大坝回填槽等。
2.从配比上区分，抗渗混凝土是膨胀剂和防水剂（根据环境适当考虑添加）。
而微膨胀混凝土只掺加膨胀剂。
而且抗渗混凝土根据抗渗等级的提高，膨胀剂的掺量逐渐提高，但不宜高于12%。
抗渗混凝土是防止渗漏的，膨胀混凝土是防止混凝土凝固后的收缩变形，两者的用途不同。
近年来，随着建筑、水利、交通行业的迅速发展，大面积、大体积的混凝土在施工中的应用，在混凝土拌合物中掺加适量的膨胀剂来补偿其收缩，已成为防止或减小混凝土产生裂缝的有效方法之一。
一、膨胀混凝土简述膨胀混凝土是通过膨胀剂在混凝土或砂浆中引起的膨胀，依靠膨胀剂本身的化学反应或与水泥其它成分反应，在水化期产生一定的限制膨胀，以补偿混凝土的收缩。
膨胀剂的种类主要有：硫铝酸钙类、氧化钙类、氧化钙－硫铝酸钙类、氧化镁类。
根据其用途不同，可分为：1、补偿收缩混凝土（砂浆）：其使用目的主要为减少混凝土（砂浆）干缩裂缝，提高抗裂性和抗渗性。
适用范围主要为屋面防水、地下防水、基础后浇带（宽缝）及洞塞回填等。
2、填充用膨胀混凝土（砂浆）：其使用目的主要为提高机械设备和构件的安装质量，加快安装速度。
适用范围主要为机械设备的底座灌浆、地脚螺栓的固定、防水堵漏等。
3、自应力混凝土（砂浆）：提高抗裂和抗渗性。
仅用于常温下使用的自应力钢筋混凝土压力管。
膨胀剂在混凝土中的作用
膨胀剂在混凝土中的作用科技风格膨胀剂在混凝土中的作用膨胀剂是一种常用的混凝土添加剂，它能够改善混凝土的性能和使用寿命。
本文将详细介绍膨胀剂在混凝土中的作用，包括其原理、应用范围、施工方法等。
1. 膨胀剂的原理膨胀剂是一种控制混凝土收缩的化学添加剂。
它通过与混凝土中的水分发生反应，释放出大量气体形成微小的气泡，使混凝土体积膨胀，降低混凝土收缩和开裂的风险。
2. 膨胀剂的应用范围膨胀剂广泛应用于各种混凝土工程中，包括建筑物、桥梁、道路、隧道等。
它可以有效改善混凝土的抗收缩性能，提高结构的稳定性和耐久性。
3. 膨胀剂的施工方法膨胀剂可以通过直接添加到混凝土中的方式施工。
具体方法包括在搅拌过程中添加膨胀剂，控制适当的添加量和混合时间，以保证混凝土中气泡均匀分布。
4. 膨胀剂的效果评估膨胀剂的效果评估可以通过检测混凝土的收缩性能来进行。
常用的方法包括收缩试验、开裂试验等，可以评估混凝土体系在各种应力状态下的变形和开裂特性。
5. 膨胀剂的影响因素膨胀剂的效果受到多种因素的影响，包括膨胀剂的类型、添加量、搅拌时间、温度等。
对于不同的混凝土工程，需要根据实际情况选择合适的膨胀剂和添加方法。
附件：1. 膨胀剂使用示例图片2. 膨胀剂的技术参数表格法律名词及注释：1. 混凝土指用水、水泥、骨料和粉状复合材料等按照一定比例配制、浇注、振实并在固化过程中获得使用性能的材料。
2. 膨胀剂是一种控制混凝土收缩的化学添加剂，通过与混凝土中的水分发生反应，释放出大量气体形成微小的气泡，使混凝土体积膨胀。
-----------------------------------------------------------------------------------------------------------------------学术风格膨胀剂在混凝土中的作用摘要：本文详细研究了膨胀剂在混凝土中的应用及其作用机制。
通过对膨胀剂的原理、应用范围、施工方法等进行彻底分析，提出了一种改善混凝土性能的有效途径。
商品混凝土中如何正确使用膨胀剂
胀剂 Ａ Ａ 以钙矾石作为膨胀源， Ｅ： 掺量为 １％～１％， ０ ２ 碱含量
Ｏ４ ．％一０８ 属中碱 中掺 。ｕ型 膨胀 剂 Ｕ Ａ 被 工程 中广 ．％， Ｅ： 泛使用 。其膨胀 源也是钙矾 石， 其生 产工艺采用 回转窑生 产 的高铝膨胀熟料。经 ２ ｏ年研究 我 国 Ｕ Ａ膨胀 剂经历 了四 Ｅ
膨胀剂品种有 ： 明矾厂膨胀剂 、 复合膨胀剂 、 铝酸钙膨胀
剂、 ｕ型膨胀剂等 ， 中： 其 明矾 石膨胀 剂 Ｅ Ａ—Ｌ 掺 量较大 ， ： 效
能低 ， 含量较高 ， 于怀疑 有碱骨 料反应 的混 凝土或 对碱 碱 对 页上就犯 了这样的错误 。 ５ ２ 启 动控制 ． 消火栓泵有三个地方可控制启动。①根据“ 建规” 高 和《
启动消防水泵的接钮。而手报 按钮启 动泵是将火 灾信号反
馈到报警联动控制器 ， 经确认后再 由控 制器启动消 防水泵。
并不是直接启动消防水泵。而且 ， 这种代替方式对 自 动报警
系统提出了较高的要求。在 目前 ， 由于 自动报警系统误报率 高及运行 费用等问题 ， 部分建筑 的 自动报警系统往往带病 运 行甚至不开通 ， 以发挥其 应有 的作用。因此笔 者认为 ， 难 最 好不要提倡用手报来代替消火栓按钮启动消防水泵 。
方便施工 、 效益显著 的作用 ， 逐渐被设 计施工 界认可 。我国 目前 使用 的膨胀剂多 以混凝土在水 化硬化过 程中生成 具有
膨胀 性 的钙矾 石 （Ｃ Ｏ・ ｑ ．ＣＳ ４３ｉ Ｏ 为膨胀 源 ， ３ａ ３ ＡＯ ．２Ｉ ） － ２ 对
钙一 硫酸钙类膨胀剂， ａｏ ） 和钙矾石作为膨胀源， 以Ｃ （ Ｈ 掺
氧化镁膨胀剂在地下工程防水中的应用
收稿日期：2019-8-15
身体积膨胀，且膨胀速率与混凝土收缩的速率相匹配， 抵 消其 降 温 过 程中的 体 积收 缩。也 就 是 利 用 混 凝 土 的 限 制 膨 胀补 偿 混 凝 土 的限 制收 缩，从而解 决 混 凝 土 的 开裂问题[6]。采用氧化镁膨胀剂配制的防水混凝土的抗 渗等级都大于P12，比普通防水混凝土高1～2倍；同时， 氧化镁 膨胀 剂膨胀 性 能的特 性可以有 效补 偿 混 凝 土收 缩，达到有效抗裂防渗的目的。本文系统地介绍了云南 某 项目地下工 程 采用 公司生 产的 氧化镁 膨 胀 剂 配 制防 水混凝土的应用情况，对以后同类的地下工程具有一定 的参考意义。
87 总125期 2019.11 混凝土世界
工程应用 Engineering Application
1 m 的 大体量 混 凝 土，或 预 计 会 因混 凝 土中胶 凝 材料水 化引起 的 温 度 变化 和收 缩 而导 致 有害裂 缝 产生的 混 凝 土 就 属于大体 积 混 凝 土。本工 程 筏 板 基 础 最 小几 何尺 寸为16 0 0 m m，属于大体 积混 凝 土。而大体 积混 凝 土浇 筑后，胶凝材料在水化过程中释放大量水化热，由于混 凝土的导热性较 差，使混凝土内部温度升温快、降温 慢，混凝土结构形成温度梯度，较大的温差就可能导致 结 构表面 裂 缝，进而发 展 成 贯 穿 裂 缝。同时，在 外界 约 束和混凝土内力的作用下，大体积混凝土也极易产生收 缩裂缝。
膨胀剂在防水混凝土中的正确应用
善了混凝土的孔结构， 降低总孔隙率， 提高了混凝土的 从而 ４ 防水 混凝 土施工
４１ 应用实例 ．
因此膨胀剂主要功能是补 偿混凝土硬化过程 中的早期千
缩 裂缝和 中期水化热 引起 的温差收缩 裂缝 ，减少 收缩开 裂 ，
２０ 年 ６ ０６ 月辽 阳星火建 筑公 司采用泵送 剂 ＷＢ 、膨胀 Ｆ
维普资讯

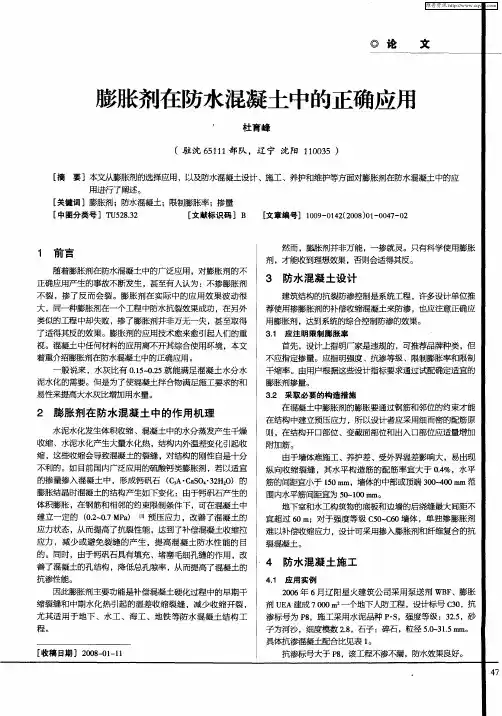

◎ 论
文
膨胀剂在防水混 土中的正确应用
杜 峰 （驻 沈 ６ １ １ 队 ，辽 宁 沈 阳 １ ０ ３ ） ５１ 部 １０ ５
［ 摘 要 ］本文从膨 胀剂 的选 择应用 ，以及防水混凝 土设计 、施工 、养护和 维护等方面对膨胀剂在防水混凝土 中的应
然而， 膨胀剂并非万能， 一掺就灵。 只有科学 使用膨胀
剂， 才能收到理想效果 ，否则会适得其反 。
正 应 产 的 故 断发 甚 有人 确 用 生 事 不 生， 至 认为： 掺膨 剂 不 胀 ３ 防水混凝 土设计
不裂 ，掺 了反 而会裂 。膨胀 剂 在实 际 中的应 用效 果波 动很 大 ，同一种膨胀剂在一个 工程 中防水抗裂效果成功 。在另外 类似的工程 中却失败 ， 了膨胀剂并非万无一失 ，甚至取得 掺
了适得其反的效果 。膨胀 剂的应用技术愈来愈 引起人们的重
建筑结构 的抗裂防渗控制是系统工程 ，许多设计单位推 荐使用掺 膨胀 剂的补偿收缩混凝土 来防渗 ，也应注意正确应 用膨胀剂 ，达到系统的综合控制防渗的效果。
３１ 应 注明限制膨胀 率 ．
视。混凝土 中任何材料 的应用 离不开其综合使用环境 。本文 着重 介绍膨胀剂在 防水混凝 土中的正确应用。
一
首先 ，设计上指明厂家是违规的 ，可推荐品牌种 类 ，但 不应指定掺 量。应指明强度 、抗渗等级 、限制膨胀 率和限制

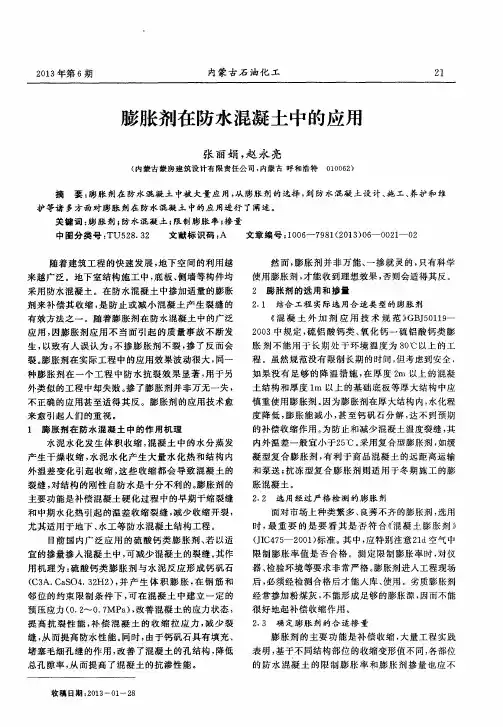

膨胀剂在防水混凝土中的应用
缝， 从 而提 高 防水性 能 。 同时 ， 由于 钙矾 石具 有填 充 、
堵 塞 毛细孔 缝 的作 用 ， 改善 了混凝 土 的孔 结构 ， 降低 总 孔 隙率 ， 从 而提 高 了混凝 土 的抗 渗性 能 。
护等诸 多方 面对膨 胀 剂在 防 水 混凝 土 中的应 用进 行 了阐述 。 关键词： 膨胀剂； 防 水混凝 土 ； 限制膨胀 率 ； 掺 量 中 图分类 号 ： ＴＵ５ ２ ８ ． ３ ２ 文 献标 识码 ： Ａ 文章 编号 ： １ Ｏ ０ ６ —７ ９ ８ １ （ ２ Ｏ １ ３ ） Ｏ ６ 一Ｏ Ｏ ２ １ 一Ｏ ２
土结构 和厚 度 ｌ ｍ 以 上 的基础 底 板 等厚 大结 构 中应 慎 重使 用膨 胀剂 。 因为膨 胀剂在 厚 大结构 内 ， 水化程 度降低 ， 膨 胀能 减 小 ， 甚 至钙 矾 石 分解 ， 达 不 到预期 的补偿 收缩作 用 。 为 防止 和减少 混凝 土温度 裂缝 ， 其
内外温 差一 般 宜小 于２ ５ ℃。 采用 复 合型膨 胀剂 ， 如缓
后， 必 须经 检测 合格 后才 能 人库 、 使用 。劣质膨 胀剂 经 常 掺加粉 煤灰 ， 不 能形 成 足够 的膨胀 源 ， 因而不 能 很 好 地起补 偿 收缩作 用 。
２ ． ３ 确 定 膨 胀 剂 的 合 适 掺 量
邻 位 的 约束 限制 条件 下 ， 可 在 混凝 土 中建 立 一 定 的
收 稿 日期 ： ２ Ｏ １ ３ 一Ｏ １ —２ ８
膨 胀 剂 的 主要 功 能 是 补偿 收 缩 ， 大 量工程 实 践
膨胀剂应用技术规范条文说明
膨胀剂应用技术规范条文说明8.1 品种8.1.1 膨胀剂种类较多，从国内外应用效果和可靠性来看，以形成钙矾石和氢氧化钙的膨胀剂稳定。
因此，本规范包括三种膨胀剂：硫铝酸钙类、硫铝酸钙－氧化钙类和氧化钙类。
8.2 使用范围8.2.1 表8.2.1规定了膨胀剂的适用范围。
普通混凝土掺入膨胀剂后，混凝土产生适度膨胀，在钢筋和邻位约束下，可在钢筋混凝土结构中建立一定的预压应力，这一预压应力大致可抵消混凝土在硬化过程中产生的干缩拉应力，补偿部分水化热引起的温差应力，从而防止或减少结构产生有害裂缝。
应指出，膨胀剂主要解决早期的干缩裂缝和水化热引起的温差收缩裂缝，对于后期天气变化产生的温差收缩是难以解决的，只能通过配筋和构造措施加以控制。
因此，膨胀剂最适用于环境温差变化较小的地下、水工、海工、隧道等工程，可达到抗裂防渗效果。
对于温差较大的结构（屋面、楼板等）必须采取相应的构造措施，才能控制有害裂缝。
8.２.2 由于水化硫铝酸钙（钙矾石）在80℃以上会分解，导致强度下降，故规定硫铝酸钙类膨胀剂和硫铝酸钙－氧化钙类膨胀剂，不得用于长期处于环境温度为80℃以上的工程。
8.2.3 氧化钙类膨胀剂水化产生的Ca(OH)2，其化学稳定性和胶凝性较差，它与Cl-、SO=、Na+、Ｍg++等离子置换反应，形成膨胀结晶体或被溶析出来，从耐久性角度，该膨胀剂不得用于海水和有浸蚀水的工程。
8.2.4 膨胀剂主要用于配制补偿收缩混凝土，结构自防水和大体积混凝土工程。
当提高膨胀剂掺量时，可配制大限制下的填充性膨胀混凝土和二次灌注用的膨胀砂浆，以及用于制造压力管的自应力混凝土。
8.2.5 膨胀剂的掺入会使混凝土的早期水化热提高，为防止或减少混凝土温度裂缝，其内外温差一般宜小于25℃。
8.3 膨胀混凝土（砂浆）的性能要求8.3.1 补偿收缩混凝土性能指标的确定，一是在不影响抗压强度条件下膨胀率要尽量增大；二是干缩落差要小。
本规范中补偿收缩混凝土（砂浆）的膨胀性能，以限制条件下的膨胀率和干缩率表示。
膨胀加强带在超长防水混凝土结构连续无缝施工中的应用
膨胀加强带在超长防水混凝土结构连续无缝施工中的应用现代建筑物越来越多的采用超长混凝土结构形式。
膨胀加强带作为实现超长混凝土结构无缝施工和控制裂缝的主要手段得到了广泛的应用。
笔者从工程应用入手，阐述了在超长筏形基础混凝土施工中采用膨胀加强带的应用原理及施工操作要点。
标签：超长混凝土结构；膨胀加强带；无缝施工膨胀加强带作为实现混凝土结构无缝施工，控制混凝土结构产生裂缝的主要手段，在地下室结构中施工中，已得到了越来越广泛的应用。
按照其浇筑时间的不同，膨胀加强带可分为：间歇式、连续式、后浇式。
间歇式加强带施工时，一侧混凝土浇筑完成7d后，可浇筑加强带混凝土及另一侧混凝土；连续式膨胀加强带施工时，加强带混凝土与混凝土梁板同时浇筑；后浇式加强带即在加强带两侧混凝土浇筑完成14d后再浇筑膨胀加强带。
笔者依托工程，对连续式膨胀加强带在工程中的实际应用进行了研究。
1 工程概况某商住楼建筑采用院落式组合，总建筑面积约79000m2，地下室面积16000m2。
各塔楼部位均采用筏形基础，单个筏基底板长达100m，宽23m，板厚1000mm。
本工程地下车库防水等级为一级，混凝土强度等级C35，抗渗等级要求达到S8。
为了消除混凝土收缩对结构的不利影响，确保筏基混凝土的抗渗性能，保证工程的施工质量，同时又能达到缩短工期，节约成本的目的，设计在筏基之中设置了3条膨胀加强带，并与两侧混凝土同时浇筑。
2 基本原理2.1 地下室结构自防水机理要实现结构自防水，混凝土本身需满足两个条件：①混凝土配合比合理，易振捣密实，且混凝土能够达到设计的抗渗等级；②不允许出现裂缝，尤其是贯穿性的裂缝，否则即使混凝土本身抗渗达到S12以上，一旦出现裂缝，结构的防水能力也是零。
单就混凝土的抗渗等级而言是非常容易达到的，但要保证混凝土不出现裂缝就需要从结构设计、混凝土配合比设计、原材料选用、浇筑、振捣、混凝土养护等多方面综合考虑，才能收到良好效果。
裂缝形成原因比较复杂，但主要有以下三种：①混凝土干缩，即混凝土失水后产生收缩，这可以通过改善混凝土的配合比来减小影响，如尽量减小水灰比；②混凝土沉实过程中，在其上表面产生裂缝，或混凝土失水过快产生裂缝，这可以通过改善浇捣工艺和养护条件来减小影响；③混凝土自然收缩，这在混凝土水化过程中产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膨胀剂在防水混凝土中的正确应用(一)
摘要：从膨胀剂的选择应用，以及防水混凝土设计、施工、养护和维护等诸多方面对膨胀剂在防水混凝土中的应用进行了阐述。
关键词：膨胀剂；防水混凝土；限制膨胀率；掺量
随着膨胀剂在防水混凝土中的广泛应用，因膨胀剂应用不当而引起的质量事故不断发生，以致有人误认为：不掺膨胀剂不裂，掺了反而会裂。
膨胀剂在实际工程中的应用效果波动很大，同一种膨胀剂在一个工程中防水抗裂效果显著，用于另外类似的工程中却失败。
掺了膨胀剂并非万无一失，不正确的应用甚至适得其反。
膨胀剂的应用技术愈来愈引起人们的重视。
混凝土中任何材料的应用离不开其综合使用环境，本文着重介绍膨胀剂在防水混凝土中的正确应用。
1、膨胀剂在防水混凝土中的作用机理
水泥水化发生体积收缩，混凝土中的水分蒸发产生干燥收缩，水泥水化产生大量水化热和结构内外温差变化引起收缩，这些收缩都会导致混凝土的裂缝，对结构的刚性自防水是十分不利的。
膨胀剂的主要功能是补偿混凝土硬化过程中的早期干缩裂缝和中期水化热引起的温差收缩裂缝，减少收缩开裂，尤其适用于地下、水工、海工、地铁等防水混凝土结构工程。
如目前国内广泛应用的硫酸钙类膨胀剂、若以适宜的掺量掺入混凝土中，可减少混凝土的裂缝。
其作用机理为：硫酸钙类膨胀剂与水泥反应形成钙矾石（C3A.CaSO4.32H2），并产生体积膨胀，在钢筋和邻位的约束限制条件下，可在混凝土中建立一定的预压应力（0.2～0.7MPa），改善混凝土的应力状态，提高抗裂性能，补偿混凝土的收缩拉应力，减少裂缝，从而提高防水性能。
同时，由于钙矾石具有填充、堵塞毛细孔缝的作用，改善了混凝土的孔结构，降低总孔隙率，从而提高了混凝土的抗渗性能。
然而，膨胀剂并非万能、一掺就灵的，只有科学使用膨胀剂，才能收到理想效果，否则会适得其反。
2、膨胀剂的选用和掺量
2.1结合工程实际选用合适类型的膨胀剂
《混凝土外加剂应用技术规范》GBJ50119—2003中规定，硫铝酸钙类、氧化钙一硫铝酸钙类膨胀剂不能用于长期处于环境温度为80℃以上的工程。
虽然规范没有限制长期的时间，但考虑到安全，如果没有足够的降温措施，在厚度2m以上的混凝土结构和厚度1m以上的基础底板等厚大结构中应慎重使用膨胀剂。
因为膨胀剂在厚大结构内，水化程度降低，膨胀能减小，甚至钙矾石分解，达不到预期的补偿收缩作用。
为防止和减少混凝土温度裂缝，其内外温差一般宜小于25℃。
应用氧化钙类膨胀剂时，由于CaO水化生成Ca（OH）2，而Ca（OH）2化学稳定性差和胶凝性较差，它与CL-、SO42-、Na+、Mg2+等离子进行置换反应，形成膨胀结晶体或被溶析出来，因此从耐久性角度考虑，该类膨胀剂不得用于海水和有侵蚀性介质的工程。
采用复合型膨胀剂，如缓凝型复合膨胀剂，有利于商品混凝土的远距离运输和泵送；抗冻型复合膨胀剂则适用于冬期施工的膨胀混凝土。
2.2选用经过严格检测的膨胀剂
面对市场上种类繁多、良莠不齐的膨胀剂，选用时，最重要的是要看其是否符合《混凝土膨胀剂》JIC475—2001）标准。
其中，应特别注意21d空气中限制膨胀率值是否合格。
测定限制膨胀率时，对仪器、检验环境等要求非常严格。
膨胀剂进入工程现场后，必须经检测合格后才能入库、使用。
劣质膨胀剂经常掺加粉煤灰，不能形成足够的膨胀源，限制膨胀率不合格，因而不能很好地起补偿收缩作用。
2.3混凝土限制膨胀率和限制干缩率的检测
2.4确定膨胀剂的合适掺量
膨胀剂的主要功能是补偿收缩，大量工程实践表明，基于不同结构部位的收缩变形值不同，各部位的防水混凝土的限制膨胀率和膨胀剂掺量也应不同。
此外，膨胀剂与不同的水泥和减水剂的适应性不同，在同一配合比下，也会产生不同的限制膨胀率。
因此必须根据工程原材料试配补偿收缩混凝土，配比除满足混凝土坍落度、强度、抗渗等级外，还应满足限制膨胀率的性能要求。
膨胀剂只有掺量适宜，才能达到设计要求的限制膨胀率。
设计掺膨胀剂的防水混凝土配合比应符合下列规定：
1）水胶比不宜大于0.5.
2）用于补偿收缩混凝土的水泥用量应不小于320kg／m3；当掺入掺合料时，水泥用量不应小于280kg／m3；用于填充的膨胀混凝土胶凝材料用量应不小于350kg／m3。
