镀锌层蓝白钝化工艺与实践
ZN-902三价铬蓝白钝化工艺
ZN-902 三价铬蓝白钝化工艺ZN-902是一种以三价铬为基础的环保钝化工艺，它能在镀锌表面形成光亮的蓝白钝化膜层。
◆工艺特点（1）为完全三价铬钝化剂，不含六价铬离子，符合欧盟环保标准。
（2）单一组分，常温操作，使用方便，容易控制，只需用常规方法浸渍。
（3）使用镀锌保护剂，耐盐雾时间成倍增加。
◆镀液组成及操作条件（1）温度：低于20℃时，钝化反应变慢或无规律，而且表面灰暗并有斑点。
（2）pH值：用硝酸或30%的氢氧化钠溶液来调整pH值。
（3）浸渍时间：包含了从镀槽转到第一道水洗槽的时间。
（4）搅拌：空气搅拌必须柔和并且均匀，可以用带有离心泵的机械搅拌代替空气搅拌。
在搅拌不足或没有搅拌的情况下浸渍的时间可以更长。
◆设备镀槽：柔钢衬上聚氯乙烯、聚酯强化，或其他认可耐酸材料。
温度控制：控温或加热管可用石墨或聚四氟乙烯。
搅拌：溶液需要平均而温和的空气搅拌，滚镀时滚筒亦能起搅拌作用。
◆分析步骤（1）以移液管准确移取10 ml槽液于250 ml锥形瓶中，加入50ml去离子水，用10%的氢氧化钠溶液调整pH值到10左右（颜色变化）；（2）加入5 ml 35﹪双氧水，加热煮沸溶液30～40分钟，应彻底除去过量的双氧水；（3）冷却溶液，加入20ml 36%盐酸酸化，此时颜色由黄色变橙色；（4）加入约2g碘化钾，以0.1N的硫代硫酸钠标准溶液滴定至溶液为淡黄色；（5）加几滴淀粉指示剂，溶液变蓝色，继续滴定蓝色溶液至浅绿色。
换算：Vol% ZN-902 = 0.1N 硫代硫酸钠消耗的毫升数×0.51镀液控制及维护（1）经常检查pH值，在工作周期中至少是每4小时检查一次。
（2）每处理一平方米的工件面积消耗量：ZN-902P 10-20毫升；65%硝酸10～15毫升。
这只是平均消耗量，具体消耗量随工件带出量而有所变化；同样硝酸的消耗量和工作液本身的pH值有很大关系。
（3）三价铬蓝白钝化剂可以进行分析检测。
（4）应用试纸检测pH，并维护在1.8～2.5之间，用硝酸或30%的氢氧化钠溶液调整。
无铬酸性镀锌蓝白钝化

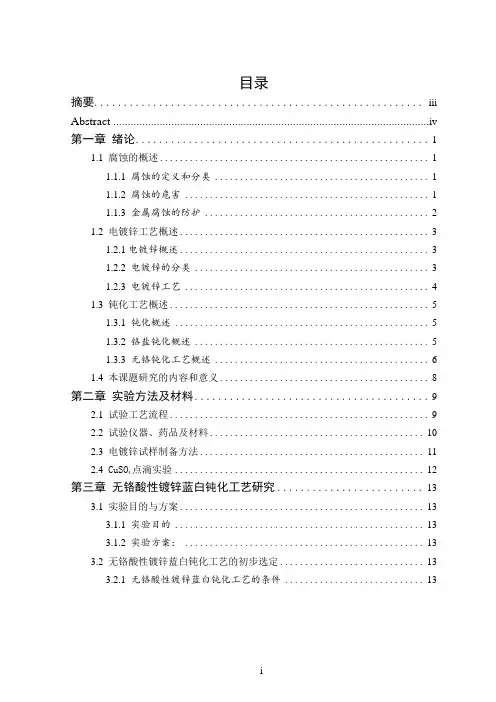

目录摘要 (iii)Abstract (iv)第一章绪论 (1)1.1 腐蚀的概述 (1)1.1.1 腐蚀的定义和分类 (1)1.1.2 腐蚀的危害 (1)1.1.3 金属腐蚀的防护 (2)1.2 电镀锌工艺概述 (3)1.2.1电镀锌概述 (3)1.2.2 电镀锌的分类 (3)1.2.3 电镀锌工艺 (4)1.3钝化工艺概述 (5)1.3.1钝化概述 (5)1.3.2 铬盐钝化概述 (5)1.3.3 无铬钝化工艺概述 (6)1.4 本课题研究的内容和意义 (8)第二章实验方法及材料 (9)2.1试验工艺流程 (9)2.2 试验仪器、药品及材料 (10)2.3电镀锌试样制备方法 (11)2.4 CuSO4点滴实验 (12)第三章无铬酸性镀锌蓝白钝化工艺研究 (13)3.1 实验目的与方案 (13)3.1.1 实验目的 (13)3.1.2 实验方案： (13)3.2 无铬酸性镀锌蓝白钝化工艺的初步选定 (13)3.2.1 无铬酸性镀锌蓝白钝化工艺的条件 (13)3.2.3 无铬酸性镀锌蓝白钝化剂 (14)3.3 钝化液配方各成分的最佳用量 (15)3.3.1钝化液成膜剂剂浓度对钝化膜外观、耐蚀性的影响 (15)3.3.2 钝化液络合剂剂浓度对钝化膜外观和耐蚀性的影响 (16)3.4 钝化工艺对钝化膜外观和耐蚀性的影响 (16)3.4.1钝化时间对钝化膜外观和耐蚀性的影响 (16)3.4.2 钝化液的PH值对钝化膜外观和耐蚀性的影响 (17)3.4.3温度对钝化膜外观和耐蚀性的影响 (18)3.4.4 钝化液水质对钝化膜外观和耐蚀性的影响 (19)3.4.5水洗方式对钝化膜外观和耐蚀性的影响 (19)3.4.6干燥方式对钝化膜外观和耐蚀性的影响 (20)3.5 小结 (20)第四章无铬酸性镀锌蓝白钝化与三价铬盐钝化的比较 (20)4.1 三价铬盐蓝白钝化膜的形成机理和性能 (20)4.1.1 三价铬盐成膜机理 (20)4.1.2 三价铬盐钝化膜的特性 (21)4.2 三价铬盐蓝白钝化工艺 (21)4.2.1操作条件 (21)4.2.2 三价铬盐蓝白钝化工艺条件的影响因素 (22)4.3 无铬钝化、未钝化和三价铬钝化的比较 (22)结论 (23)总结与体会 (26)致谢 (24)参考文献 (25)附录A 英文翻译原文 (27)附录B 英文翻译译文 (38)无铬酸性镀锌蓝白钝化摘要为提高钢铁件的耐蚀性能，镀锌及镀锌后的钝化处理一直是近年来的研究热点。
镀锌层蓝白钝化工艺与实践
弹簧夹拉紧而直。
(2)夹子应夹在阳极表面有铅镀层的地方,否则钢丝易滑动而失灵。
(3)当夹子夹住阳极后必须立刻用阳极传导板压紧阳极(钢丝),以缓解橡皮筋伸展后的收缩力,使阳极在管内始终处于中心位置。
(4)枪管(小头)位于联体型夹具内孔需顶足底面,否则镀得的枪管易缩口。
2 非金属夹具的优缺点2.1 优点(1)结构简单,体积小,质量轻,操作便捷。
(2)镀液带出量少,有利于清洁生产。
(3)减少镀液中铁杂质积聚,延长槽液使用期限。
(4)不用枪口帽(阴极保持环),枪管端面能得到良好的铬镀层,解决了长期以来枪口无铬层的难题。
2.2 缺点(1)非金属夹具从端面垂直开排气孔,因限于枪管口径而较小,相比溶液进出受阻稍大些,但不影响电流效率。
(2)辅助弹簧夹拉紧阳极所用橡皮筋易断损,需经常更换,可用一定规格的钢丝弹簧,但不如橡皮筋便利。
3 结语枪管镀铬(包括其它内孔镀铬)所以要用上下端夹具,无非是为了隔绝阴阳极,使电镀得以顺利进行,获得良好质量的铬镀层。
试验表明:非金属夹具完全可以取代金属夹具。
参考文献:[1] 奚 兵.提高枪管镀铬质量的体会[J].表面技术(防腐包装),1984,13(1):30232.收稿日期:2007211224镀锌层蓝白钝化工艺与实践王文忠(立微电子公司,河南洛阳471003)中图分类号:T G174 文献标识码:B 文章编号:100024742(2008)0320045201 镀锌层蓝白钝化得到类似镀铬的透亮蓝白钝化膜,其耐蚀性优于银白钝化,在汽车、五金等产品中获得较广泛应用。
1 蓝白钝化膜的形成蓝白钝化工艺有漂蓝和钝蓝。
漂蓝是将镀锌层经彩色钝化后不经老化处理,在含Na2S20～30g/L、NaO H10～20g/L的溶液中,室温下漂洗,则彩色钝化膜中六价铬被溶出,三价铬不被溶解而残留在锌层表面而显现出蓝白膜层。
当然,随NaO H的质量浓度及温度的提高,不仅六价铬全部被溶出,三价铬也大部分被溶出。
镀锌板钝化处理工艺

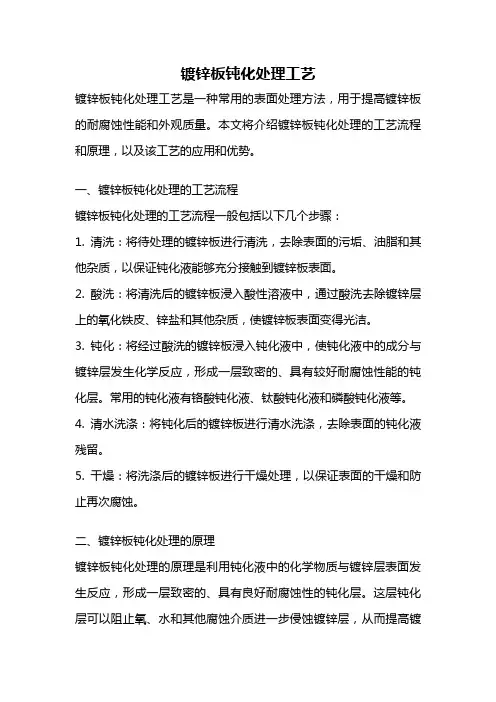

镀锌板钝化处理工艺镀锌板钝化处理工艺是一种常用的表面处理方法，用于提高镀锌板的耐腐蚀性能和外观质量。
本文将介绍镀锌板钝化处理的工艺流程和原理，以及该工艺的应用和优势。
一、镀锌板钝化处理的工艺流程镀锌板钝化处理的工艺流程一般包括以下几个步骤：1. 清洗：将待处理的镀锌板进行清洗，去除表面的污垢、油脂和其他杂质，以保证钝化液能够充分接触到镀锌板表面。
2. 酸洗：将清洗后的镀锌板浸入酸性溶液中，通过酸洗去除镀锌层上的氧化铁皮、锌盐和其他杂质，使镀锌板表面变得光洁。
3. 钝化：将经过酸洗的镀锌板浸入钝化液中，使钝化液中的成分与镀锌层发生化学反应，形成一层致密的、具有较好耐腐蚀性能的钝化层。
常用的钝化液有铬酸钝化液、钛酸钝化液和磷酸钝化液等。
4. 清水洗涤：将钝化后的镀锌板进行清水洗涤，去除表面的钝化液残留。
5. 干燥：将洗涤后的镀锌板进行干燥处理，以保证表面的干燥和防止再次腐蚀。
二、镀锌板钝化处理的原理镀锌板钝化处理的原理是利用钝化液中的化学物质与镀锌层表面发生反应，形成一层致密的、具有良好耐腐蚀性的钝化层。
这层钝化层可以阻止氧、水和其他腐蚀介质进一步侵蚀镀锌层，从而提高镀锌板的耐腐蚀性能。
三、镀锌板钝化处理的应用和优势镀锌板钝化处理广泛应用于建筑、汽车、家电等行业。
它的主要优势有：1. 提高耐腐蚀性能：钝化处理后的镀锌板表面形成的钝化层具有良好的耐腐蚀性能，能够有效防止氧、水和其他腐蚀介质侵蚀镀锌层，从而延长镀锌板的使用寿命。
2. 改善外观质量：钝化处理后的镀锌板表面光洁平整，色泽均匀，能够提高产品的外观质量和市场竞争力。
3. 环保节能：钝化处理采用无铬、无铅的环保钝化液，符合环保要求，对环境友好。
4. 工艺简单可靠：镀锌板钝化处理工艺相对简单，操作方便，工艺可靠性高，能够满足大规模生产的需求。
镀锌板钝化处理工艺是一种常用的表面处理方法，通过清洗、酸洗、钝化、清水洗涤和干燥等步骤，能够提高镀锌板的耐腐蚀性能和外观质量。
蓝白锌钝化发蓝的原理
蓝白锌钝化发蓝的原理
蓝白锌钝化是一种对锌表面进行处理以形成一层蓝白色膜的过程，该膜具有抗腐蚀的性质。
这种处理方法通常用于保护锌制品，使其更耐腐蚀。
以下是蓝白锌钝化发蓝的主要原理：
1．锌与氧化物的反应：蓝白锌钝化的过程中，锌表面的金属锌会与氧气发生反应，形成锌氧化物层。
这个氧化物层起到了保护金属表面的作用。
2．添加化学物质：在蓝白锌钝化的过程中，通常会使用含有特定化学物质的处理溶液，如含有铬酸盐或其他配方的溶液。
这些化学物质可以与锌表面反应，形成一种蓝白色的化合物。
3．溶液中的反应：蓝白锌钝化的溶液中的化学反应对形成蓝白色膜也是至关重要的。
这些反应可能涉及锌、氧化锌、铬酸盐等物质之间的复杂相互作用，导致产生具有特殊颜色的钝化膜。
4．腐蚀保护：形成的蓝白色膜不仅美观，还具有抗腐蚀的性质，可以提高锌制品的耐候性和抗腐蚀性。
整个过程的具体化学反应和条件可能因厂家而异，因此蓝白锌钝化的具体原理可能会有所不同。
这种处理方法主要用于改善锌制品的外观和抗腐蚀性能。
高耐蚀性三价铬蓝白色钝化膜获得方法
高耐蚀性三价铬蓝白色钝化膜获得方法1 一般的三价铬蓝白色钝化工艺1.1 三价铬蓝白色钝化膜成膜机理一般三价铬蓝白色钝化溶液由三价铬盐、硫酸、硝酸和氢氟酸等成份组成。
在六价铬盐彩色钝化溶液中，钝化膜中三价铬化合物是构成钝化膜的骨架，它是不溶性的；而可溶性的六价铬盐则镶嵌在骨架中。
钝化膜中的六价铬对膜层有自修复能力，因为蓝白色钝化膜没有六价铬成份，膜层非常薄，所以抗蚀性差，一般盐雾试验好的也只能达到72h左右，差的甚至24h都难以通过［1］。
三价铬蓝白色钝化膜成膜机理与低铬和超低铬六价铬钝化液有相同之处。
所不同的是溶液中本身没有六价铬或只有极微量的六价铬，这样，在化学抛光和成膜的过程中，就几乎没有还原六价铬的过程。
（1）锌溶解过程：Zn+Ox（氧化剂）→Zn2++Ox-Zn+2H+→Zn2++H2↑（2）膜形成过程：Zn2++2Cr3++yH2O→Zn(OH)Cr2O3·yH2O+H2↑（3）膜溶解过程：Zn(OH)·Cr2O3·yH2O+H2↑→Zn2++2Cr3++yH2O形成钝化膜的条件是，溶液的pH值必须提高到 2.0左右。
在这一pH值条件下，钝化膜可在溶液中形成。
这样虽对成膜有利，可在这样的酸度下，就不能对锌层起化学抛光作用了。
要解决这一矛盾，可增加一道淡硝酸出光工序来弥补。
一般三价铬蓝白色钝化膜的耐盐雾性与在六价铬钝化溶液中所获得的蓝白色钝化膜质量相仿，甚至还要差一些。
其钝化膜结构简式可以表示为：Cr2O3·Zn·xH2O［2］。
1.2 一般三价铬钝化溶液的配方和操作条件三氯化铬30~50g/L氟化铵 1.5~2.5g/L硝酸钴3~5g/L硝酸3~5mL/LpH值 1.8~2.2温度室温溶液中时间15~30s空气中时间3~5s1.3 工艺流程镀锌→清洗→0.5%~1.5%淡硝酸溶液出光→（清洗或不清洗）→钝化→清洗→浸钝化膜保护剂→热风离心干燥或压缩空气吹干。
高耐蚀性镀锌层蓝白色钝化工艺的研制
在这种情况下 ， 客户 的要 求却愈来 愈高 ， 求三价 要
收 稿 日期 ： ０ １０ —１ ２ １ ．５３
・
１ ‘ ４
Ｆ ｂ ０２ ｅ ．２ １
Ｐｌｔｎ ｎｄ Ｆ ｎ ｓ ｉ ｇ ａ ｉｇ ａ ｉ ｉｈ ｎ
Ｖ １３ ｏ ２ Ｓ ｒ ｌＮ ． ２ ｏ ４ Ｎ ． ｅｉ ｏ ２ ７ ａ
瑜
２ １０ ） ０８２
摘要 ：为 了解 决镀 锌 层蓝 白 色钝化 膜 抗 盐 雾性 能 差 ， 以满足 产 品 电镀 技 术 条 件要 求的 问题 。 实 难
验成 功 了一种 高耐蚀性 三 价铬 蓝 白 色钝 化剂 和 一种采 用普 通 三价铬 蓝 白色钝 化 工 艺而后 罩上 一层
高性 能 的钝 化 膜保 护 剂的 方 法 ， 锌 层 ６在 ８ ｍ 以上 ， 镀 两种 工 艺获得 的蓝 白 色钝 化膜 盐雾试 验 均
铬蓝 白色钝化 膜耐 盐雾 １０ｈ不 出现 白点 。对 这样 ２
高 的要 求 ， 往 使 电镀 厂 犯 难 。提 高 镀 锌 钝 化 膜 、 往
特别 是蓝 白色 镀 锌 钝 化 膜 的耐 盐 雾 的性 能 已迫 在
眉睫。
经努 力 ， 现在 已有 两 种 工 艺可 达 到此 要 求 。一 是改 进钝 化 溶 液 配 方 ， 溶 液 中加 入 封 孔 促 进 剂 ， 在
Ｓ Ｎ Ｐ ｎ ｈ ａ ＪＮ ＨＥ ｉ－ ｕ ， Ｉ Ｙｕ
（ ｈ ｎ ｈ ｉ ｏ ｇｓ ｅｇＡ ｄ ｉｅＦ ｃ ｒ ，Ｓ ａｇ ａ ２ ０ ， ｈｎ ） Ｓ ａｇ ａ Ｙ ｎ — ｎ ｄ ｉｖ ａｔ ｙ ｈｎ ｈ ｉ ０ ２ Ｃ ｉａ ｈ ｔ ｏ １ ８
Ａｂｓ ｒ ｃ ： ｒｔ ａ ｆｉ ｐ ｏ ｉ ｇｔ ｅ ｃ ｒｏ ｉｎ ｒ ｓｓａ ｃ ｆｂ ｕ ａ ｓｖ ｔｎ ｌ ， ｒｖ ｌ ｎ ｈ ｏ ｕ ｔ ａ ｔ Ｆｏ ｈｅ ｓ ｋｅ ｏ ｍ ｒ ｖ ｎ ｈ ｏ ｒ ｓｏ ｅ ｉｔｎ ｅ ｏ ｌ ｅ ｐ ｓｉ ａｉ ｇ ｆ ｍ ａ ｔｉ ａｅ ｔｃ ｒ ｍｉ ｍ ｉ
镀锌层白色钝化和蓝白色钝化
镀锌层白色钝化和蓝白色钝化白色钝化膜可用彩虹色钝化膜经“漂白”取得，也可直接获得。
白色钝化膜的色泽可分为银白色和蓝白色两种，可根据产品要；求选用。
通称为“白钝化”和“蓝钝化”，区别在于自钝化为无色透明，膜中几乎不含铬，耐蚀性很差，后者含有少量三价铬，耐蚀性比“白钝化”稍好些。
这两种钝化膜一般都用在低档产品的防护一装饰。
直接低铬白色钝化易出现彩色的原因低铬白色钝化易出现彩色的原因较多，常见的与操作工艺中四个方面的因素有关。
(1)与钝化溶液中工艺配方比例失调有关。
白色钝化溶液的配方浓度较低，当其中某一项组分消耗稍快时，各组分之间的比例将会失调，此时即会影响到膜层质量。
(2)与镀层本身的结晶及基材质量有关。
镀层本身结晶粗糙、基，材表面光洁度差的与镀层结晶细微，基材表面光洁度较好的工件所获}的钝化膜的质量大不一样，实践经验告诉我们，镀层结晶致密，基材表面光洁度较好的工件，钝化后一般都较好，不易出现明显的色彩，而结晶较粗糙且基材表面的光洁度又较差的钝化膜层易出现彩虹色，《且镀层结晶越粗糙，基材表面光洁度越差的镀层彩虹色越严重(相对阻较)。
(3)与钝化后空气中停留时间有关。
钝化后在清洗之前的空气嘲停留时间越长越容易出现彩色膜。
(4)与清洗不彻底有关。
工件表面残留钝化溶液会继续与锌层起I化学反应，这时所获的钝化膜通常较易带色彩。
为获得质量优异的纯白色钝化膜层，除操作中需要注意上述几酒方面因素之外，镀锌工艺中尽可能选用镀层结晶致密的工艺配方锺制作工件的材料也尽可能选用表面光洁度较好、无锈蚀斑点的材料。
镀锌层白钝化出现“白霜”的原因镀锌白色或蓝白色钝化后出现白霜的原因主要与以下几种因素有关：(1)基材材质太差，严重锈蚀过；(2)工件酸洗时造成过腐蚀；(3)工件的除油、除锈工艺不到位；(4)酸洗后工件表面遗留的腐蚀产物、炭灰未曾洗刷干净；(5)钝化前、后清洗不彻底；(6)镀层过薄；(7)钝化后没有充分干燥处理。
因为提出咨询的这家电镀厂地处远郊，笔者就将上述可能引起白霜的原因函告该厂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧夹拉紧而直。
(2)夹子应夹在阳极表面有铅镀层的地方,否则钢丝易滑动而失灵。
(3)当夹子夹住阳极后必须立刻用阳极传导板压紧阳极(钢丝),以缓解橡皮筋伸展后的收缩力,使阳极在管内始终处于中心位置。
(4)枪管(小头)位于联体型夹具内孔需顶足底面,否则镀得的枪管易缩口。
2 非金属夹具的优缺点
2.1 优点
(1)结构简单,体积小,质量轻,操作便捷。
(2)镀液带出量少,有利于清洁生产。
(3)减少镀液中铁杂质积聚,延长槽液使用期限。
(4)不用枪口帽(阴极保持环),枪管端面能得到良好的铬镀层,解决了长期以来枪口无铬层的难题。
2.2 缺点
(1)非金属夹具从端面垂直开排气孔,因限于枪管口径而较小,相比溶液进出受阻稍大些,但不影响电流效率。
(2)辅助弹簧夹拉紧阳极所用橡皮筋易断损,需经常更换,可用一定规格的钢丝弹簧,但不如橡皮筋便利。
3 结语
枪管镀铬(包括其它内孔镀铬)所以要用上下端夹具,无非是为了隔绝阴阳极,使电镀得以顺利进行,获得良好质量的铬镀层。
试验表明:非金属夹具完全可以取代金属夹具。
参考文献:
[1] 奚 兵.提高枪管镀铬质量的体会[J].表面技术(防腐包装),
1984,13(1):30232.
收稿日期:2007211224
镀锌层蓝白钝化工艺与实践
王文忠
(立微电子公司,河南洛阳471003)
中图分类号:T G174 文献标识码:B 文章编号:100024742(2008)0320045201
镀锌层蓝白钝化得到类似镀铬的透亮蓝白钝化膜,其耐蚀性优于银白钝化,在汽车、五金等产品中获得较广泛应用。
1 蓝白钝化膜的形成
蓝白钝化工艺有漂蓝和钝蓝。
漂蓝是将镀锌层经彩色钝化后不经老化处理,在含Na2S20～30g/L、NaO H10～20g/L的溶液中,室温下漂洗,则彩色钝化膜中六价铬被溶出,三价铬不被溶解而残留在锌层表面而显现出蓝白膜层。
当然,随NaO H的质量浓度及温度的提高,不仅六价铬全部被溶出,三价铬也大部分被溶出。
当NaO H升至100g/L时得到的是银白色外观。
经碱漂获得蓝白钝化膜表面难以清洗干净,经常泛点,因此,这种方法基本上被淘汰。
目前应用较多的为镀锌层蓝白钝化工艺,如低铬、超低铬钝化,也有镀锌后经出光再进行超低铬蓝白钝化或三价铬蓝白钝化。
这些方法获得的蓝白钝化膜,其抗蚀性优于碱漂所获得的钝化膜。
一次蓝白钝化液中铬酐含量低,酸性比较强。
当工件浸入这种强酸性钝化液中,由于酸度强则不形成钝化膜,镀层受到硝酸、硫酸、铬酐共同作用被抛光。
当工件离开抛光液面后,工件表面粘附的少量钝化液继续与锌反应,使氢离子的浓度降低,p H值升高,六价铬被还原成三价铬,锌层表面形成以Cr2O3·3H2O 为主要成分的蓝白钝化膜。
对于酸度较低的超低铬蓝白钝化及三价铬蓝白钝化,钝化前应进行硝酸出光才能得到透亮的蓝白钝化层。
2 蓝白钝化液组成及工艺条件
2.1 一次低铬蓝白钝化液组成及工艺条件
铬酐 3～5g/L
三氯化铬2～3g/L
硝酸30～50mL/L
硫酸10～15mL/L
氢氟酸2～3mL/L
·
5
4
·
2008年5月 电镀与环保第28卷第3期(总第161期)
θ
室温
t
2～10s (溶液中)5～15s (空气中
)
2.2 一次超低铬蓝白钝化液组成及工艺条件
铬酐 0.5～0.8g/L
三氯化铬1～3g/L (配槽时加入)硝酸7～10mL/L 硫酸3～5mL/L 氢氟酸1～2mL/L
θ
室温
t
2～5s (溶液中)5～10s (空气中)
2.3 超低铬蓝白钝化
超低铬蓝白钝化液配方与彩色钝化的基本类
同。
由铬酐、硝酸及硫酸或硫酸盐组成。
相对于硝酸和硫酸而言,铬酐稍低一些,膜生成相对比较缓慢,更有利于膜中Cr 6+还原成Cr 3+。
浸渍及空中停留时间过长就会使膜变厚而发彩。
因此,控制好铬酐、硝酸、硫酸的比例及掌握好钝化时间是防止发彩的关键。
超低铬蓝白钝化液组成及工艺条件:
铬酐 0.3～0.5g/L 三氯化铬2～3g/L 硫酸盐1～2g/L 氟化物1～2g/L 硝 酸2～5mL/L t 2～3s (空气中)
2～3s (溶液中)2.4 三价铬蓝白钝化
三价铬蓝白钝化用CrCl 3配制成蓝白钝化液。
纯三价铬配成蓝白钝化液较含铬酐的蓝白钝化液不易出彩,调整方便。
商品蓝白钝化剂中有的还加入配位剂、还原剂、有机磺酸及其盐类,对消除彩色,提高外观质量有益。
三价铬蓝白钝化液配方及工艺条件:三氯化铬 3～4g/L
硝 酸2～5mL/L 氟化物1～2g/L 硫酸盐2～3g/L p H 值2～3
θ
室温
t
5～7s (溶液中)
10～15s (空气中)
由于超低铬蓝白钝化及三价铬蓝白钝化不具备抛光作用,需要经硝酸出光后再进行钝化。
工艺流程:镀锌水洗出光水洗蓝白钝化水洗热水封闭(CrO 30.5～1.0g/L ,80～90℃)
离心干燥老化(60℃,10～15min )
3 蓝白钝化常见故障
3.1 彩膜
含有六价铬的蓝白钝化出现彩色是难以避免的。
三价铬蓝白钝化泛彩较轻,除配方外,还需控制好p H 值、温度、浸渍及空中停留时间,可以将泛彩降至最低。
一般正视不彩,侧视略彩都视为正常。
产生原因:(1)镀层太薄;
(2)镀后清洗不净;
(3)配方中Cr 6+偏高,相对酸度偏低;(4)硝酸过多;
(5)钝化时间过长。
3.2 钝化膜蓝度不够,偏白
产生原因:
(1)Cr 3+少;
(2)SO 2-4
不足;(3)钝化时间短或空中停留时间不足;(4)镀层亮度差。
3.3 产生黄膜
产生原因:
(1)硝酸过少,p H 值偏高;(2)F -少;
(3)出光时间短,镀层本身黄膜未去净;
(4)空中停留时间过短,Cr 6+未完全被还原为Cr 3+。
3.4 钝化膜亮度差
产生原因:
(1)硝酸少或出光效果差;(2)F -少;
(3)镀层本身不亮。
3.5 钝化膜偏红,蓝色少
产生原因:(1)硝酸多;(2)Cr 3+少;
(3)SO 2-4
低。
收稿日期:2007212208
·64· May 2008 Electroplating &Pollution Control
V ol.28N o.3 。
