8)110(66)kV变电站10kV4000kvar5%电抗率框架式并联电容器成套装置专用技术规范.doc

8)110(66)kV变电站10kV4000kvar5%电抗率框架式并联电容器成套装置专用技术规范.doc
2.6
项目单位应根据实际工程情况认真填写相应的技术参数响应表中可选择部分。
表7项目单位可选技术参数表
序号
项目
单位
标准参数值
项目单位要求值
投标人保证值

电容器装置参数
17
电容器组围栏尺寸
/
宽≤4500mm,长≤4800mm
(投标人响应)
18
电容器组进线方向和进线位置
/
围栏方向上(或下)进线
方向上进线
(投标人响应)
序号
产品型号名称
试验报告类别和内容
依据标准
试验时间
试验单位
3.6
表13投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依据标准
鉴定时间
3.7
(1)耐久性试验报告(必须提供);
(2)保护计算单(必须提供);
(3)其他提高装置质量或运行可靠性的研究报告、研究性试验等;
(4)新结构方式等;
(5)抗震计算或试验。
1串3并
2
串联电抗器的额定容量
kvar
66.8或200.4
16.7或50.1、
50.1或150.3

序号
项目
变更条款页码、款号
原表达
变更后表达
1
2

2.8
3 投标人响应部分
3.1
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有差异投标人应如实、认真地填写差异值;若无技术差异则视为完全满足本技术规范的要求,且在技术差异表中填写“无差异”,不允许留空格。如投标人提供的设备参数优于本招标书的要求,请在备注中详细说明,其参数以所提供有效的试验报告为准。

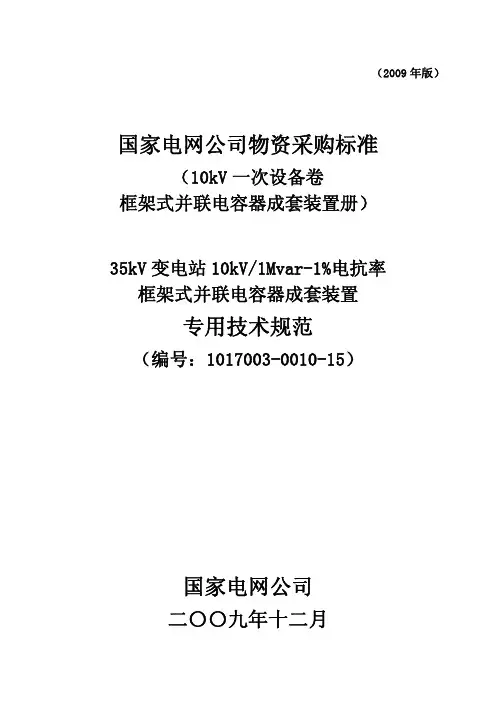

1017003-0010-15-35kV变电站10kV1000kvar1%电抗率框架式并联电容器成套装置

1017003-0010-15-35kV变电站10kV1000kvar1%电抗率框架式并联电容器成套装置

(2009年版)国家电网公司物资采购标准(10kV一次设备卷框架式并联电容器成套装置册)35kV变电站10kV/1Mvar-1%电抗率 框架式并联电容器成套装置专用技术规范(编号:1017003-0010-15)国家电网公司二〇〇九年十二月目录1 标准技术参数 (1)2 项目需求部分 (4)2.1货物需求主要参数和供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表 (4)2.3图纸资料提交单位 (5)2.4工程概况 (5)2.5使用条件 (5)2.6项目单位可选技术参数 (6)2.7项目单位技术差异 (7)2.8一次、二次及土建接口要求(扩建工程) (7)3 投标人响应部分 (7)3.1投标人技术偏差 (7)3.2投标产品的销售及运行业绩 (7)3.3推荐的备品备件、专用工具和仪器仪表 (8)3.4最终用户的使用情况证明 (8)3.5投标人提供的试验检测报告 (8)3.6投标人提供的鉴定证书表 (8)3.7投标人提供的其他资料 (9)1 标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动标准参数值。

“投标人保证值”应与型式试验报告相符。

如有偏差,请填写技术偏差表。

表1 标准技术参数表序号项目单位标准参数值投标人保证值一并联电容器装置参数1 装置型号 TBB10-1000/334-AKW (投标人响应)2 额定电压kV 10 (投标人响应)3 额定容量kvar 1002 (投标人响应)4 额定电抗率% 1 (投标人响应)5 额定相电容μF 28.9 (投标人响应)6 电容器组额定电压(相)kV 10.5/√3(投标人响应)7 电容器组电容与额定电容偏差% 0~+5 (投标人响应)8电容器组各相电容的最大值与最小值之比≤1.01 (投标人响应)9 接线方式单星形(投标人响应)10 每相电容器串并联数1串1并(投标人响应)11 保护方式开口三角电压保护(投标人响应)12 初始不平衡电流(或电压)二次计算值 / (投标人提供)13 继电保护整定值 / (投标人提供)14在继电保护整定计算中,完好元件允许过电压倍数1.3 (投标人响应)15 装置接线图 / (投标人提供)16 电容器组围栏尺寸(见项目单位可选技术参数表)/17 电容器组进线方向和进线位置(见项目单位可选技术参数表)/18 装置耐受短路电流能力kA (见项目单位可选技术参数表)/二单台电容器参数1 型号 /(投标人提供)2 额定电压kV 10.5/√3(投标人响应)3 额定容量kvar 334 (投标人响应)4 设计场强(K=1)kV/mm≤57 (投标人响应)pC 局部放电量≤50 (投标人响应)5 局部放电性能U N 温度下限时局放熄灭电压不低于1.2(投标人响应)6 温度类别℃(见项目单位可选技术参数表)/7 套管结构滚装一体化结构套管(投标人响应)8 引出端子及套管的要求N ≥500(水平拉力)(投标人响应)9 电容器耐受爆破能量 kW·s≥15 (投标人响应)10 短路放电试验2.5U N直流电压作用下,10min内放电5次,电容量变化在± 2%以下(投标人响应)11 电容器内部元件串并数及电气接线图 /(投标人提供)12 单台电容器保护方式内熔丝(投标人响应)- 1 -- 2 -序号项目单位标准参数值投标人保证值4 额定电流(隔离开关) A ≥200 (投标人响应)5 型号(见项目单位可选技术参数表)/6 海拔修正耐受试验电压(工频/雷电)kV/kV(见项目单位可选技术参数表)/七串联电抗器1 型号 /(投标人提供)2 额定电压kV 10 (投标人响应)3 额定端电压kV 0.06 (投标人提供)4 额定容量kvar 3.3 (投标人提供)5 额定电感mH 3.5 (投标人提供)6 额定电流 A 55 (投标人响应)7 损耗kW/kvar空心≤0.03 (投标人响应)8 温升K ≤70 (投标人响应)9 电抗率% 1 (投标人响应)10 绝缘水平(工频/雷电)kV/kV42/75(投标人响应)11 噪声dB ≤50 (投标人响应)12 电感值偏差% 0~+5 (投标人响应)13 海拔修正耐受试验电压(工频/雷电)kV/kV(见项目单位可选技术参数表)/14 三相间电感偏差% 每相电抗与三相平均值的偏差不大于±2%(投标人响应)15 安装布置方式(见项目单位可选技术参数表)/- 3 -2 项目需求部分2.1 货物需求主要参数和供货范围2.1.1 货物需求主要参数和数量表2 货物需求主要参数和数量一览表并联电容器装置型号 TBB10-1000/334-AKW装置额定容量(kvar)1002 装置额定电压(kV) 10 数量(套)2.1.2 货物供货范围表3 货物供货范围一览表项目单位要求投标人响应主要设备名称型号单位单套数量总数量备注型号单位单套数量总数量备注并联电容器BAM10.5/√3-334-1或BFM10.5/√3-334-1W台 3串联电抗器CKDK-10-3.3/0.06-1 台 3放电线圈FDE10.5/√3-1-1W或FDGE10.5/√3-1-1W台 3避雷器YHWR5-17/46或YWR5-17/46台 3不平衡保护用电流互感器○台○其他附件套 1注1 如不需供货的设备在相应栏中划“○”。

66kV-750kV变电站用并联电容器成套装置通用技术规范

66kV-750kV变电站用并联电容器成套装置通用技术规范

66kV~750kV变电站用并联电容器成套装置通用技术规范本规范对应的专用技术规范目录66kV ~750kV 变电站用并联电容器成套装置采购标准技术规范使用说明一、总体说明1. 本标准技术规范分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范,技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分,项目单位应填写专用部分“表8 项目单位技术差异表”并加盖该网、省公司物资部(招投标管理中心)公章,与辅助说明文件随招标计划一起提交至招标文件审查会:1) 改动通用部分条款及专用部分固化的参数; 2) 项目单位要求值超出标准技术参数值; 3) 需要修正污秽、温度、海拔等条件。

经标书审查会同意后,对专用部分的修改形成“表8 项目单位技术差异表”,放入专用部分中,随招标文件同时发出并视为有效,否则将视为无差异。

4. 对扩建工程,项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式,不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分,应严格按招标文件技术规范专用部分的“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时,如有偏差除填写“表9 投标人技术偏差表”外,必要时应提供相应试验报告。

二、具体使用说明1. 本并联电容器装置采购规范的使用范围涵盖66~750kV 变电站,并联电容器装置的电压等级涵盖了10、20、35、66kV ,其单套额定容量由1000kvar 到120 000kvar ,共计74种规格,物资采购通用及专用技术规范共75本(通用技术规范1本和专用技术规范74本,其中33本为66/110kV 变电站共用,11本为110/220kV 变电站共用,4本为220/330kV 变电站共用,2本为500/750kV 变电站共用)。

并联电容器通用使用说明书西安西电电力电容器新样本

并联电容器通用使用说明书西安西电电力电容器新样本

目录内容1、电容器名称和型号…………………………………………….….2、主要技术参数及主要技术性能指标……………………………..3、主要结构…………………………………………………………..4、吊运、验收、保存及安装………………………………………..5、使用前的试验……………………………………………………..6、保护………………………………………………………………..7、接通和断开………………………………………………………..8、电容器的放电……………………………………………………..9、使用中的维护保养及故障排除…………………………………10、电容器安装容量的确定…………………………………………..本说明书适用于频率50Hz或60Hz、额定电压1kV以上交流电力系统用并联电容器, 该种电容器主要为工频交流电力系统提供无功功率, 用来提高电网功率因数, 降低损耗, 改进电压质量, 充分发挥发电、供电设备的效率。

西安西电电力电容器有限责任公司( 以下简称西容公司) 高压并联电容器产品性能优良, 质量可靠。

电容器开发、设计、制造及试验严格执行IEC60871-1.1997国际电工委员会标准、 GB/T11024- 国家标准和DL/T840- 电力行业标准要求, 某些参数高于标准要求。

1电容器的名称和型号1.1电容器的名称—高压并联电容器1.2电容器型号表示方法其中—以大写的汉语拼音字母表示—以阿拉伯数字表示1.2.1系列代号:B—并联电容器1.2.2介质代号FM—二芳基乙烷(S油)或苯基乙苯基乙烷( PEPE油) 浸全膜介质AM—苄基甲苯( C101油) 浸全膜介质1.2.3第一特征号: 表示额定电压, 以kV为单位。

1.2.4第二特征号: 表示额定容量, 以kvar为单位。

1.2.5第三特征号: 表示相数: 1为单相, 3为三相( 内部星接) , 1×3W为单相连接, 三相独立。

1.2.6尾注号W—户外式电容器G—高原用电容器如BAM12-334-1W表示: 并联电容器, 苄基甲苯浸全膜介质, 额定电压12kV, 额定容量334kvar, 单相, 户外使用。

并联电容器通用使用说明书西安西电电力电容器新样本

并联电容器通用使用说明书西安西电电力电容器新样本

目录内容1、电容器名称和型号…………………………………………….….2、主要技术参数及主要技术性能指标……………………………..3、主要结构…………………………………………………………..4、吊运、验收、保存及安装………………………………………..5、使用前的试验……………………………………………………..6、保护………………………………………………………………..7、接通和断开………………………………………………………..8、电容器的放电……………………………………………………..9、使用中的维护保养及故障排除…………………………………10、电容器安装容量的确定…………………………………………..本说明书适用于频率50Hz或60Hz、额定电压1kV以上交流电力系统用并联电容器, 该种电容器主要为工频交流电力系统提供无功功率, 用来提高电网功率因数, 降低损耗, 改进电压质量, 充分发挥发电、供电设备的效率。

西安西电电力电容器有限责任公司( 以下简称西容公司) 高压并联电容器产品性能优良, 质量可靠。

电容器开发、设计、制造及试验严格执行IEC60871-1.1997国际电工委员会标准、 GB/T11024- 国家标准和DL/T840- 电力行业标准要求, 某些参数高于标准要求。

1电容器的名称和型号1.1电容器的名称—高压并联电容器1.2电容器型号表示方法其中—以大写的汉语拼音字母表示—以阿拉伯数字表示1.2.1系列代号:B—并联电容器1.2.2介质代号FM—二芳基乙烷(S油)或苯基乙苯基乙烷( PEPE油) 浸全膜介质AM—苄基甲苯( C101油) 浸全膜介质1.2.3第一特征号: 表示额定电压, 以kV为单位。

1.2.4第二特征号: 表示额定容量, 以kvar为单位。

1.2.5第三特征号: 表示相数: 1为单相, 3为三相( 内部星接) , 1×3W为单相连接, 三相独立。

1.2.6尾注号W—户外式电容器G—高原用电容器如BAM12-334-1W表示: 并联电容器, 苄基甲苯浸全膜介质, 额定电压12kV, 额定容量334kvar, 单相, 户外使用。

高压并联电容器装置安装使用说明书..

高压并联电容器装置安装使用说明书..

武汉华能阳光电气有限公司高压并联电容器资料1.概述高压并联电容器装置:主要由隔离开关、高压并联电容器、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、联接母线、支架和围栏等组成本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器、波及装置。

2.用途使用环境条件安装地点海拔高度不超过1000m,超过1000m时应在合同中注明。

环境温度为-25℃~+40℃。

安装场所应无有害气体及蒸汽,应无导电性或爆炸性尘埃,应无剧烈的机械震动。

武汉华能阳光电气有限公司本公司生产的高压并联电容器成套装置,适用于6~35KV工频三相交流电力系统负荷,用以抑制电网谐波,改善工频电力系统的功率因数,降低线路损耗节约能源,优化电网的供电质量。

相对湿度≤90%。

电源电压变化-10%~+10%。

电源频率变化≤1%。

3. 主要技术性能✧功率因设计分组投切式。

✧符合DL/T604-1996标准,根据设计电容器组串有一定百分比的电抗器以降时的涌流并抑制谐波,如无特殊要求,一般串联电抗器的百分比为6%。

主接线方式:一般为单星形接线,若容量较大或有必要可按双星型接线。

✧主接线方式:35KV以上为电容器串接后再接成单星型或双星型。

✧电容器允许在不超期运行。

✧允许在由于电压升高及高次谐波引起的不超过1.3倍电容器额定电流下长期运行。

对于具有最大电容量正偏差的电容器,这个过电流倍数允许达到1.43倍。

✧装置可按要求设计有相应的二次保护及信号设施。

主要有:限时速断;过流;过压;不平衡电压等保护,单台电容器装有外熔断器,具有熔断保护。

装置中还设有:放电线圈、避雷器等安全保护装置。

✧武汉华能阳光电气有限公司4 电容器结构4.1电容器主要由外壳和芯子组成,外壳用薄钢板密封焊接制成,盖上焊有出线套筒,两侧壁上均焊有供安装调运的吊攀。

4.2电容器芯子由若干个元件和绝缘件组成,元件用聚丙烯薄膜与铝箔卷绕而成。

4.3电容器的内部电气联结一般为单相。

4.4内部装有放电电阻的电容器,可使电容器断开电源后的剩余电压在10min内由Un降至75V以下。

3~110kV高压并联电容器装置使用说明书(2010版)

3~110kV高压并联电容器装置使用说明书(2010版)

3~110kV高压并联电容器装置使用说明书中华人民共和国xxxxxxxxxxxxxxxxxxxxxxxxxxxxx2010年8月说明本说明书的内容符合GB 50227-2008《并联电容器装置设计规范》和国家及行业其它标准的要求。

目录一、概述 (1)二、使用环境 (1)三、结构简介 (2)四、技术参数和性能 (3)五、装置的保护 (6)六、包装、运输和储存 (7)七、安装 (7)八、运行前的调整和试验 (8)九、运行、巡视和检修 (9)十、安全规程 (9)十一、备品备件和资料 (10)十二、订货须知 (10)十三、典型电容器装置接线保护方式一次原理图 (10)一、概述1.用途:TBB型高压并联电容器装置(以下简称装置),主要用于3~ 110kV,频率为50Hz的三相交流电力系统中,用以提高功率因数,调整网络电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率的容性无功补偿装置。

2.装置的型号及其意义:保护方式:K 开口三角零序电压保护L 中性点不平衡电流保护C 电压差动保护Q 桥式不平衡电流保护接线方式:A 单星型接线B 双星型接线kvar)kvar)kV)S手动D电动Z自动(固定式不标)并联补偿成套装置装置的保护方式通常与电容器组的接线方式有关系,一般的有AK、AC、AQ和BC、BL之分。

3.执行标准GB 50227 并联电容器装置设计规范GB/T 11024 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 311.1 高压输变电设备的绝缘配合GB 50060 3~110kV高压配电装置设计规范JB/T 7111 高压并联电容器装置JB/T 5346 串联电抗器DL/T 604 高压并联电容器装置订货技术条件DL/T 840 高压并联电容器使用技术条件其它现行国家标准。

二、使用环境1.装置用于户内或户外;2.安装运行地区的海拔高度不超过1000m(特殊地域或地区可商定);3.周围空气温度为-40℃~+45℃(特殊环境可商定);4.空气相对湿度不大于85%(20℃时);5.无有害气体及蒸汽,无导电性或爆炸性尘埃等;6.安装场所应无剧烈的机械振动和颠簸;7.抗震设防烈度8度。

电容器成套装置技术资料20150208

电容器成套装置技术资料20150208

3
一、产品简介

作用:TBBZ型高压无功自动补偿装置,使用无功自动控制器检测电 网电压及功率因数,通过对系统电压和功率因数的综合判定,控制 各组电容器装置自动投切,实现平衡系统电压,提高功率因数。从 而减少线损,提高供电质量,有效解决无功过补偿和欠补偿问题。
4
二、型号说明

TBB型电容器成套装置
24
整体发货到货照片
25
新工艺围栏
26
八、设备投运准备
1、装置经验收确认状态完好。 2、总开关经调整与试验性能合格,并经3次模拟保护动作联动试验 ,动作正确。 3、已拟定装置投运方案和落实反事故措施。 4、确认系统工况适合装置的工作条件。
27
九、设备投运操作
1 、设备投入运行前必须检查保护屏并确保各单机性能正常, 各单机接口正常,数据显示正确。 2 、检查设备一次回路、二次回路连线的可靠性(尤其是在设 备保养之后);所有的绝缘子应干净,设备现场要整洁,周围禁 严禁留有铁丝等金属杂物。 3、确认液晶显示器显示的主接线画面正常。 4、确认设备控制屏电源和工作电源已接通。 5、确认TBB开关柜断路器已“储能”到位。 6 、确认各支路隔离开关已经合闸到位;接地开关隔离已经分 闸到位;网门都已经关好,此时具备合闸条件。
29
九、设备投运操作




①电容器有无漏油、变形、膨胀现象,用红外线测温仪测试温度 是否正常。 ②电抗器、电流互感器、放电线圈工作是否正常,是否有异常声 响(局部放电)。 ③记录电容器支路相电流值,不平衡电压或不平衡电流值。 ④安装于室内电容器必须有良好的通风,进入电容器室应先开启 通风装置。 ⑤在出现保护跳闸或者因环境温度长时间超过允许温度,及电容 器大量渗油时,禁止合闸。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目 录一、概述.........................................................-1 -1 用途:.....................................................-1 -2 型号说明...................................................-1 -3 执行标准...................................................-2 -二、使用环境条件.................................................-2 -三、结构特点.....................................................-2 -四、技术参数.....................................................-3 -五、装置的保护(用户自定保护装置)..............................-3 -六、包装、运输和储存.............................................-4 -七、安装.........................................................-4 -八、运行前的调整和试验...........................................-5 -九、运行、巡视和检修.............................................-5 -十、安全规程.....................................................-6 -十一、备品备件和资料.............................................-6 -十二、订货须知...................................................-7 -十三、典型电容器装置外观结构示意图..............................-7 -一、概述1 用途:框架式并联电容器成套装置,适用于3~110kV工频电力系统的无功补偿。

用以提高功率因数,调整网络电压,降低线路损耗,改善供电质量,提高供配电设备的使用效率。

整套装置由高压并联电容器、串联电抗器、开关、避雷器、放电线圈、结构件等组成。

2 型号说明2.1公司型号2.2国标型号==3执行标准GB 50227-2008并联电容器装置设计规范GB/T 11024-2010标称电压1kV以上交流电力系统用并联电容器GB 10229-1988电抗器GB 311.1-2012高压输变电设备的绝缘配合GB 50060-2008 3~110kV高压配电装置设计规范JB/T 7111-1993高压并联电容器装置JB/T 5346-1998串联电抗器DL/T 604-2009高压并联电容器装置订货技术条件DL/T 840-2003高压并联电容器使用技术条件其它现行国家标准。

二、1 装置用于户内或户外;相对湿度:不超过90%;4 大气压力:80~110kPa;5 海拔高度:2000m (特殊环境可商定);6 风 速:30m/s;7 抗震设防烈度8度;8 使用地点不允许有爆炸危险的介质,周围介质中不应含有腐蚀金属和破 坏绝缘的气体及导电介质,不允许充满水蒸汽及有严重的霉菌存在;应具有防御雨、雪、风、沙的设施。

1 框架式并联电容器成套装置按安装形式可分为:户内柜式(附图1、3、5)、户内围栏式(附图6)、户外围栏式(附图7)户外箱式(附图2、4)4种。

产品具有结构简单、占地面积小、安装、维护方便等优点。

2 装置一次接线采用单星形或双星形接线,保护方式有开口三角保护、差 流保护、差压保护、中性点不平衡电流保护等几种形式。

使用环境条件三、结构特点2 环境温度:-40~+45℃,24小时内平均温度不超过+35℃(特殊环境可商定);3 3 配置不同比率电抗器,以抑制合闸涌流和抑制高次谐波。

4 装置可根据用户要求,配电磁锁、带电显示等部件,达到“五防”要求。

1 装置的主要参数、外形尺寸、安装尺寸见出厂图纸;2 额定频率:50Hz;3 损耗角正切值:全膜介质结构tanδ小于0.0005;4 相数:单相或三相;5 电容偏差:各串段的最大与最小电容之比小于1.03,相与相之间电容的最大值与最小值之比小于1.06;6 电容器组可在1.1倍额定电压下长期运行;7 电容器组在过电流不超过其额定电流的1.3倍时长期运行。

1 装置应设有过电流保护,其动作整定值可靠系数在1.5~2.5之间。

2 装置应设有短时限速断保护。

3 装置应设有过电压保护,其动作电压整定值应按1.1~1.15Un整定,整定结果应不超过1.2Uc。

4 装置应设有失压保护,其动作电压值在40~60%Un整定(或按该系统统一整定值处理),。

5 装置(电容器组)可选择中性点不平衡电流保护、开口三角零序电压保护、电压差动保护及桥式不平衡电流保护中的任一种或几种保护方式作为故障保护(不平衡保护),通常在订货和设计制造时已有要求。

双星型接线和容量较大的电容器组推荐采用中性点不平衡电流保护。

单星型接线和容量较小的电容器组推荐采用开口三角零序电压保护。

多串联段的星型接线电容器组推荐采用电压差动保护(一般35kV电容器装置采用)。

对于66kV以上的高压并联电容器装置,推荐采用单相桥式接线,不平衡电流保护。

四、技术参数五、装置的保护(用户自定保护装置)失压保护不应设置自动重合闸装置电容器装置与其它电器设备不同,除非有特殊情况,否则严禁在不接入故障保护(不平衡保护)的情况下试合闸或运行!;6 装置设有防止误操作电磁锁和与断路器联锁的辅助开关,以闭锁隔离开关、接地开关和断路器的操作,装置满足“五防”要求。

1 装置按零部件分箱包装。

2 运输时不许倒置,翻滚,并应防雨防潮。

3 储存时不得把箱体直接放在泥土的地面上,仓库应通风良好,空气相对湿度不大于85%,温度在-25~+40℃范围内,并能防止各种有害气体侵入。

!储存期宜少于6个月。

1 用户收到装置后,应先进行外观检查,判断各主要器件是否有损坏,然后根据各主要器件(零部件)的使用说明书所要求的验收项目或按照国家标准要求进行验收。

2 装置的安装场所应满足项目二的要求。

其中周围环境温度是指最高层电容器箱体三分之二高度处的空气温度。

如果环境温度未达到要求(例如高于40℃),则必须进行通风降温(建议装设百叶窗和排风设备)。

3 装置的整体安装:3.1根据装置结构和电容器的排列方式,按照图纸和有关规程进行布置安装。

若电容器为双排布置,前后均应预留巡视和维护通道(或视情况而定),宽度应不小于800mm;若考虑带工具维护的需要,则通道宽度应不小于1200mm。

装置也可根据实际情况,将一侧靠墙安装;3.2按照厂家提供的基础图预埋好槽钢和其它金属基础件(用户自备),基础件兼作接地用,但应与接地网可靠连接;3.3按照厂家提供的《装置总装图》安装布置各部件,各部件与基础件可用电焊连接。

框架式电容器装置要求整体横平竖直,不能倾斜3.43.5空心电抗器周围不允许有金属物品构成的闭合环路,以免增加损耗,影响装置的性能;3.6空心电抗器与周围物品应满足电、磁净距要求,平装空心电抗器相与相六、包装、运输和储存七、安装严禁与化学药品、酸、碱及蓄电池等保存在同一仓库内电容器单元安装时,应根据厂家提供的配平单进行分相布置,不能随意调配、排列,以免相间或段间电容值偏差超标;。

中心距不应小于1.7D(D为电抗器的外径);空心电抗器的外缘与周围金属件除满足电气净距之外,还应满足电抗器中心距金属件的距离不小于1.1D(D为电抗器的外径)的磁净距;3.7隔离开关、避雷器、电抗器、放电线圈、电容器、熔断器和母线的连接要符合一次接线图的要求,同时应按照一次和二次图纸和装置要求连接好一、二次线路。

放电线圈至电容器组和母线的连接线需采用软连接。

4 安装注意事项:4.1装置的所有安装均应符合有关安装规程的规定;4.2导流部分的连接须牢固,不能虚接和松动;4.3安装完毕,应将漆膜碰破处用同色漆补好,套管、绝缘子和装置须擦拭干净1 开关柜(用户自订)运行前的调整和试验,可参见其安装使用说明书的有关要求进行;2 按照电磁锁的使用说明书检查其动作是否灵敏可靠;3 操作隔离开关和接地开关,检查是否动作灵活,接触是否良好,同时检查辅助开关触点接触是否良好、正确、可靠;4 为了避免继电保护误动作,装置在厂内进行了容量平衡调整,相间及差动保护段间的容量偏差已控制在允许的范围内,电容器应检查是否按照配平单的排列进行的安装;5 例行试验完毕后,根据电网运行情况,确定运行方案,然后可接通电源试运行;6 在连续运行前,须进行保护传动试验,以检验保护装置参数设置和动作是否准确。

如果保护动作不正常,则须检查保护装置、线路和参数是否正常,排除故障后,方可继续试验。

如果保护动作正确,可在检查完所有一次二次设备后,按规程操作通电试运行。

试运行24小时无异常,则可转入正常连续运行。

1 值班人员应做好运行情况的详细记录;2 可从围栏或视窗外对装置的各部件的外观进行监察,建议每天进行巡八、运行前的调整和试验九、运行、巡视和检修视。

对各套管表面,各电器外壳至少每三个月清扫一次,以防止积满灰尘、污秽而引起意外事故;3 检查装置的负荷和容量,可根据电流表和无功表进行;4 通过观察信号继电器的动作指示,来检查故障保护是否动作,如有问题,应及时解决;5 断电维护时,要查看各电气连接处是否松动,发现问题,及时处理;6 对各主要电气部件要定期进行预防普查,如检查电容器的电容值,电容器、电抗器和互感器的绝缘电阻和油面情况等;7 对开关柜和开关装置的运行、监护可参考其使用说明书。

1 装置投运前,必须检查断路器与隔离开关及接地开关的联锁位置是否正确,联锁是否准确可靠,且必须关好柜门。

2 开关柜、电抗器、电容器柜体及二次端子室(箱)及电缆终端盒等的接地点均应保护良好,接触良好;3 检查保护装置各参数设置是否正确,接线是否正确、可靠,检查保护压板是否在正确的位置。

4 并联电容器与大多数电器不同,一旦投入就连续运行,仅在电压和频率变动时,其负荷才有所变化。

只有在紧急情况下才允许电容器在最高允许电压和最高环境温度同时出现的条件下运行,并且只能是短时的;5 检修时,装置必须在停电10分钟后,合上接地开关,并接好地线,做好“安措”以后,检修人员方可入内进行检修;6 1 装置出厂时可根据用户需要配有如下备品:十、安全规程十一、备品备件和资料运行时严禁打开柜门!设置了自动重合闸的保护装置,保护压板应该在退出状态。
