年产3万吨乙烯催化氧化生成乙醛实用工艺设计
乙烯催化氧化成乙醛工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!当涉及乙烯催化氧化成乙醛的工艺流程时，以下是一个可能的步骤：1. 原料准备：首先需要准备乙烯和氧气作为反应的原料。
直接氧化法乙烯制备乙醛设备的工艺设计
直接氧化法乙烯制备乙醛设备的工艺设计乙醛是一种重要的有机化工原料，在化学工业生产中具有广泛的应用。
直接氧化法乙烯制备乙醛是一种常用的工艺方法，本文将对该工艺设备的工艺设计进行介绍。
1. 工艺流程直接氧化法乙烯制备乙醛的工艺流程主要包括氧化反应、分离回收和末端处理三个步骤。
首先，通过催化剂的作用，将乙烯与氧气直接进行氧化反应。
反应会生成乙醛和一定量的乙炔、二氧化碳和水。
然后，需要通过分离回收的方式将乙醛纯化。
最后，对产生的废水和废气进行末端处理，以保证环境的安全和健康。
2. 设备选型（1）反应器氧化反应需要使用高效的反应器，以确保反应能够高效进行。
常见的反应器类型有管式反应器、流动床反应器和搅拌式反应器。
选择适合的反应器类型需要考虑反应条件、催化剂性能等多个因素。
（2）分离回收设备分离回收设备主要用于将乙醛从废气中分离出来。
常见的设备包括蒸发器、冷凝器和吸附装置。
其中，吸附装置是一种常用的技术，通过吸附剂吸附乙醛，然后进行脱附得到纯净的乙醛。
（3）末端处理设备末端处理设备主要用于处理废水和废气，以满足环保要求。
例如，通过脱除废气中的二氧化碳、净化废水中的有机物质等方法。
3. 工艺参数控制在直接氧化法乙烯制备乙醛工艺中，需要合理控制一些关键参数，以确保反应的高效性和乙醛的纯度。
常见的工艺参数包括反应温度、反应压力、催化剂浓度、气体流速等。
这些参数的选择需要根据具体的情况和实验数据进行确定。
4. 安全措施在乙醛制备过程中，需要采取一系列安全措施，以确保操作人员和设备的安全。
例如，使用防爆设备、加装安全阀、定期检查设备的运行状态等。
此外，工艺设计还需要进行一系列的实验和试验，以验证设备的可行性和稳定性。
同时，定期维护设备，进行清洁和检修，以保持设备的正常运行。
总结：直接氧化法乙烯制备乙醛设备的工艺设计需要选择合适的反应器、分离回收设备和末端处理设备，并合理控制工艺参数，以确保反应的高效性和乙醛的纯度。
此外，还需要采取安全措施，保障操作人员和设备的安全。

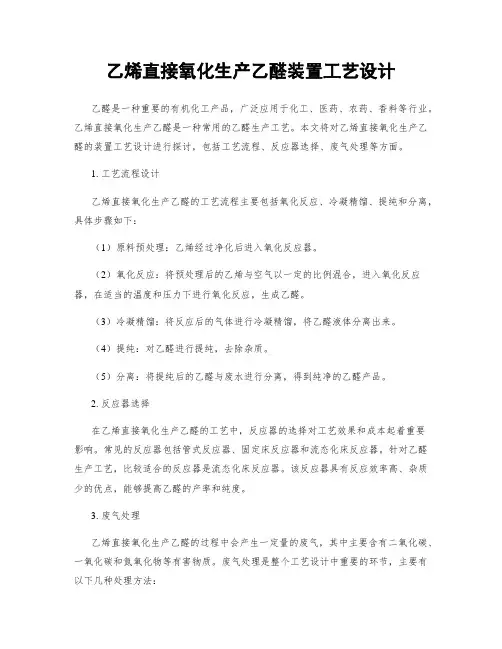

乙烯直接氧化生产乙醛装置工艺设计
乙烯直接氧化生产乙醛装置工艺设计乙醛是一种重要的有机化工产品，广泛应用于化工、医药、农药、香料等行业。
乙烯直接氧化生产乙醛是一种常用的乙醛生产工艺。
本文将对乙烯直接氧化生产乙醛的装置工艺设计进行探讨，包括工艺流程、反应器选择、废气处理等方面。
1. 工艺流程设计乙烯直接氧化生产乙醛的工艺流程主要包括氧化反应、冷凝精馏、提纯和分离，具体步骤如下：（1）原料预处理：乙烯经过净化后进入氧化反应器。
（2）氧化反应：将预处理后的乙烯与空气以一定的比例混合，进入氧化反应器，在适当的温度和压力下进行氧化反应，生成乙醛。
（3）冷凝精馏：将反应后的气体进行冷凝精馏，将乙醛液体分离出来。
（4）提纯：对乙醛进行提纯，去除杂质。
（5）分离：将提纯后的乙醛与废水进行分离，得到纯净的乙醛产品。
2. 反应器选择在乙烯直接氧化生产乙醛的工艺中，反应器的选择对工艺效果和成本起着重要影响。
常见的反应器包括管式反应器、固定床反应器和流态化床反应器。
针对乙醛生产工艺，比较适合的反应器是流态化床反应器。
该反应器具有反应效率高、杂质少的优点，能够提高乙醛的产率和纯度。
3. 废气处理乙烯直接氧化生产乙醛的过程中会产生一定量的废气，其中主要含有二氧化碳、一氧化碳和氮氧化物等有害物质。
废气处理是整个工艺设计中重要的环节，主要有以下几种处理方法：（1）吸收法：利用吸收剂将废气中的有害物质吸收后进行处理，如钠碱吸收法、活性炭吸附法等。
（2）催化还原法：采用催化剂对废气进行还原反应，将有害物质转化为无害物质。
（3）燃烧法：将废气进行燃烧处理，将有害物质氧化分解为无害物质。
以上是乙烯直接氧化生产乙醛装置工艺设计的内容。
通过合理的工艺流程设计、合适的反应器选择和有效的废气处理，可以实现乙烯直接氧化生产乙醛的高效、环保和经济可行。
年产3万吨酒精工艺设计教学文案
年产3万吨酒精工艺设计Annual Output of 30k Tons of Process Design of Alcohol目录摘要 (I)Abstract (II)引言 (1)第一章概述 (2)1.1乙醇的性质及质量标准 (2)1.1.1物理性质 (2)1.1.2化学性质 (2)1.1.3生化性 (2)1.1.4质量标准 (3)1.2乙醇生产的意义及发展 (3)1.2.1乙醇生产的意义 (3)1.2.2乙醇生产发展 (4)1.3乙醇的应用领域 (5)第二章乙醇生产方法介绍 (6)2.1合成法 (6)2.2发酵法 (7)2.2.1淀粉质原料的发酵工艺 (7)2.2.2糖蜜原料的发酵工艺 (9)第三章工艺流程介绍及精馏塔设备选型 (11)3.1 总生产工艺流程介绍 (11)3.1.1 原料的处理 (11)3.1.2原料输送 (12)3.1.3糖化和发酵 (12)3.1.4浓缩 (12)3.1.5 精馏 (12)3.2 精馏概述 (13)第四章 塔设备及附件设计 (15)4.1物料衡算 ........................................................... 15 4.1.1理论糖蜜消耗量 ................................................... 15 4.1.2实际糖蜜消耗量 ................................................... 15 4.1.3精馏塔全塔物料衡算 ............................................... 15 4.2塔板数的确定 ....................................................... 16 4.2.1理论板数N 的求取 ................................................. 16 4.2.2实际塔板数的确定 ................................................. 18 4.3精馏塔操作工艺条件及相关物性数据的计算 ............................. 20 4.4塔板主要工艺结构尺寸的计算 ......................................... 27 4.4.1塔径 ............................................................. 27 4.4.2塔板工艺结构尺寸的设计与计算 ..................................... 28 4.5塔板的流动性能校核 ................................................. 32 4.5.1 气相通过浮阀塔板的压降 ........................................... 32 4.5.2淹塔校核 ......................................................... 33 4.5.3物沫夹带校核 ..................................................... 34 4.5.4漏液校核 ......................................................... 35 4.6 塔板的负荷性能图 ................................................... 35 4.7附件设计 ........................................................... 39 4.7.1接管 ............................................................. 40 4.7.2 筒体与封头 ....................................................... 41 4.7.3 除沫器 ........................................................... 41 4.7.4 裙座 ............................................................. 41 4.7.5吊柱 ............................................................. 41 4.7.6 人孔 ............................................................. 42 4.8塔体高度的设计 .. (42)第五章 塔附属设备设计 (42)5.1确定冷凝器和再沸器的热负荷c Q ，r Q (43)5.3再沸器的选择 (44)结论 (44)致谢 (45)参考文献 (46)附录 (47)年产3万吨酒精工艺设计摘要：酒精又叫乙醇，是一种用途最为广泛重要的工业产品之一。
乙烯催化氧化制备乙醛反应方程式
乙烯催化氧化制备乙醛反应方程式一、引言乙醛是一种重要的有机化学品，广泛应用于医药、染料、塑料、涂料等领域。
乙烯催化氧化制备乙醛是目前工业上最主要的生产方法之一。
本文将详细介绍乙烯催化氧化制备乙醛反应方程式。
二、反应原理乙烯催化氧化制备乙醛的反应原理如下：C2H4 + O2 → CH3CHO三、反应机理该反应的催化剂通常采用钼和钒的复合氧化物，具有很高的选择性和活性。
其机理如下：1. 氧气在催化剂表面被吸附并分解成O原子。
O2 → 2O2. 乙烯在催化剂表面被吸附并发生部分氧化，生成C2H4O中间体。
C2H4 + O → C2H4O3. C2H4O中间体进一步与表面上的O原子发生反应，生成CH3CHO产物。
C2H4O + O → CH3CHO四、影响因素该反应受到多种因素的影响，包括温度、压力、催化剂种类、催化剂负载量等。
1. 温度：反应温度是影响反应速率和产物选择性的重要因素。
通常在150-200℃之间进行反应。
2. 压力：压力对反应选择性和收率也有影响。
通常在1-3 atm的压力下进行反应。
3. 催化剂种类：不同催化剂对于该反应的选择性和活性也有很大的影响。
目前工业上主要采用钼和钒的复合氧化物作为催化剂。
4. 催化剂负载量：催化剂负载量也会影响反应速率和产物选择性。
通常采用0.1-5%的催化剂负载量。
五、总结乙烯催化氧化制备乙醛是一种重要的生产方法，具有高效、环保等优点。
本文简要介绍了该反应的原理、机理以及影响因素，有助于深入了解该方法并进行相关研究与开发。
吉林石化电石厂乙烯制备乙醛的工艺流程叙述
吉林石化电石厂乙烯制备乙醛的工艺流程叙述乙醛是一种重要的有机化学原料，广泛应用于制药、染料、化肥、塑料等领域。
在工业生产中，乙烯是制备乙醛的重要原料之一。
本文将介绍吉林石化电石厂乙烯制备乙醛的工艺流程。
一、生产原料吉林石化电石厂采用乙烯为原料制备乙醛。
乙烯是一种无色、易燃气体，具有较高的反应活性，在工业生产中应用广泛。
二、制备过程（一）乙烯氧化制备乙醛乙烯氧化制备乙醛是工业上常用的制备乙醛的方法之一。
该方法是将乙烯和空气在催化剂的作用下进行氧化反应，生成乙醛和二氧化碳。
催化剂一般采用银催化剂。
具体步骤如下：1.将乙烯和空气按一定比例混合后送入反应器。
2.在反应器中加入银催化剂，控制反应温度在150-200℃之间。
3.反应生成的乙醛和二氧化碳混合气体经过分离、净化后，得到纯净的乙醛产品。
（二）乙烯氢化制备乙醛乙烯氢化制备乙醛是另一种常用的制备乙醛的方法。
该方法是将乙烯和氢气在催化剂的作用下进行加氢反应，生成乙醛和水。
催化剂一般采用钼酸铵或钼酸镍等。
具体步骤如下：1.将乙烯和氢气按一定比例混合后送入反应器。
2.在反应器中加入催化剂，控制反应温度在100-150℃之间。
3.反应生成的乙醛和水混合物经过分离、净化后，得到纯净的乙醛产品。
三、工艺优化为了提高乙醛的产量和质量，吉林石化电石厂在工艺中进行了一系列的优化措施。
（一）催化剂的选择和使用催化剂是乙烯制备乙醛过程中的关键因素之一。
吉林石化电石厂选择高效稳定的银催化剂和钼酸铵催化剂，可大幅提高乙醛的产量和选择性。
（二）反应条件的控制反应条件的控制是影响乙醛产量和质量的重要因素之一。
吉林石化电石厂在反应过程中控制反应温度、压力、气体流量等参数，以获得最佳的反应条件。
（三）产品的净化和分离产品的净化和分离是保证乙醛产品质量的重要环节。
吉林石化电石厂采用先进的净化和分离技术，对反应产物进行分离、净化和脱水，从而获得高纯度的乙醛产品。
四、结语乙烯制备乙醛是一种重要的工业化学反应，在现代化工生产中应用广泛。
简述乙烯配位催化氧化制乙醛工艺的三步反应
乙烯配位催化氧化制乙醛工艺的三步反应乙烯配位催化氧化制乙醛是有机合成中常见的反应之一，其反应过程可以分为以下三步：第一步：催化剂吸附乙烯首先，将乙烯和催化剂Pd(OAc)2·H2O加入反应器中，然后加入适量的溶剂（如甲醇、乙醇等），混合均匀后进行加热。
此时，Pd(II)离子会与溶剂中的OH-形成稳定的络合物，而Pd(0)则是活性中心。
随着温度的升高，Pd(0)逐渐被还原为Pd(II)，并且形成了一个稳定的Pd(II)-OH中间体。
在这个过程中，Pd(II)-OH络合物能够通过π-π堆积作用吸附在PdL上，从而形成了一个稳定的复合物PdL-Pd(II)-OH。
这个复合物具有很高的稳定性，可以在水中长时间存在。
同时，由于PdL的存在，该复合物也具有很好的选择性，只能够催化乙烯发生氧化反应。
第二步：乙烯氧化反应当PdL-Pd(II)-OH复合物吸附了足够的乙烯后，就开始进行氧化反应。
此时，需要向反应器中加入一定量的氧化剂（如过氧化氢、氧气等），以促进反应的进行。
在这个步骤中，PdL-Pd(II)-OH复合物作为催化剂，能够将乙烯氧化为乙醛。
具体的反应机理如下：1. 首先，PdL-Pd(II)-OH复合物中的Pd(II)离子被还原为Pd(0)，并释放出一个电子和一个空穴。
2. 然后，这个空穴会被氧气分子所填充，形成一个氧空穴。
同时，释放出来的电子也会被氧气分子所接受，形成一个负氧离子。
3. 接下来，这个负氧离子会攻击PdL-Pd(II)-OH复合物中的乙烯分子，将其氧化为乙醛和水分子。
4. 最后，乙醛和水分子离开PdL-Pd(II)-OH复合物，完成整个反应过程。
第三步：催化剂再生在第二步的反应过程中，PdL-Pd(II)-OH复合物的活性中心会被消耗殆尽，因此需要进行催化剂的再生。
此时，可以将反应混合物过滤掉固体杂质，然后将滤液加入到另一个反应器中。
在这个反应器中，再次加入适量的Pd(OAc)2·H2O和溶剂（如甲醇、乙醇等），并进行加热。
乙烯配位催化氧化制乙醛工艺的3步
乙烯配位催化氧化制乙醛工艺的3步乙醛是一种重要的有机物质，它用于制造各种化学制品，如染料、香料、溶剂、聚酯纤维等。
经典的乙醛合成工艺大多数需要使用受限的烃作为原料，这种工艺通常衍生出大量的废气。
因此，寻找一种高效、低污染的乙醛合成工艺十分重要。
近年来，乙烯配位催化氧化制备乙醛的工艺受到了广泛关注。
该工艺利用乙烯作为原料，在温和的条件下，使用金属配位催化剂，将乙烯氧化成乙醛，从而解决了传统工艺使用烃作为原料所带来的污染问题。
乙烯配位催化氧化制乙醛工艺一般包括三个步骤：第一步，将乙烯分解并进行配位催化反应，形成甲醛和乙烯氧酰基（VE）。
在此反应中，铁-咪唑衍生物作为配位催化剂，在一定的温度、压力和溶剂的作用下，反应激活乙烯的C-H键，使其与配位催化剂形成配位关系，生成VE中间产物。
第二步，将VE反应生成乙醛和氢氧化物，其原理是在碱性条件下，通过VE的再氧化反应，将VE转化为乙醛和氢氧化物。
第三步，将乙醛进行精馏分离，将乙醛从氢氧化物中完全分离出来，最终得到纯度较高的乙醛产品。
乙烯配位催化氧化制乙醛工艺作为一种新的乙醛合成工艺，具有许多优点，其中最重要的一点是：1.它可以有效地降低乙醛合成工艺带来的环境污染；2.该工艺简单，操作方便；3.它在温和条件下，可以获得高度纯度的乙醛产品，并且能够产生较少的废气和废水排放；4.该工艺不仅可以用于乙烯氧化，还可以用于其他烃化合物的配位催化氧化，因此有很大的潜力。
然而，乙烯配位催化氧化法也有一些缺点，其中最明显的是：1.在反应过程中，可能会产生杂质，而这些杂质可能会影响乙醛产品的质量；2.乙烯配位催化剂的生产和使用成本较高，而其他工艺的费用较低；3.由于乙烯配位催化剂的化学稳定性,其使用周期相对较短；4.反应条件要求比较严格，例如温度、压力等。
从上述各种优缺点来看，乙烯配位催化氧化法制备乙醛的工艺有着明显的优势，特别是它在降低环境污染方面表现出色。
因此，乙烯配位催化氧化法制备乙醛的工艺有望在现有的乙醛合成工艺中得到广泛应用。
