南京贝特潜水搅拌机说明书

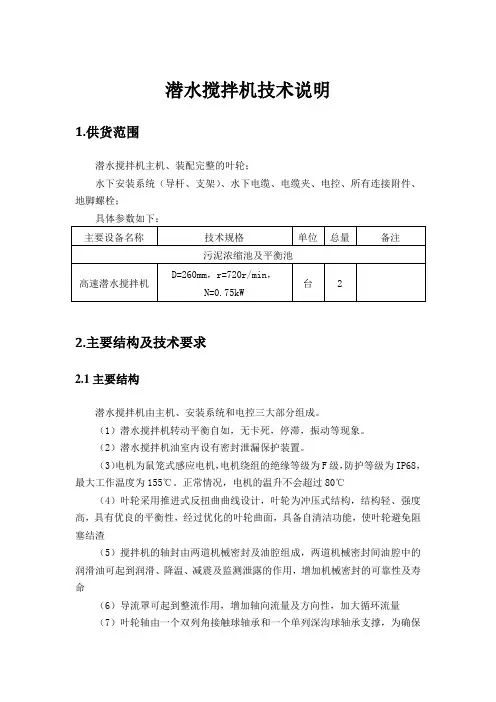

潜水搅拌机技术说明(招投标专用)
潜水搅拌机技术说明1.供货范围潜水搅拌机主机、装配完整的叶轮；水下安装系统（导杆、支架）、水下电缆、电缆夹、电控、所有连接附件、地脚螺栓；具体参数如下：2.主要结构及技术要求2.1主要结构潜水搅拌机由主机、安装系统和电控三大部分组成。
（1）潜水搅拌机转动平衡自如，无卡死，停滞，振动等现象。
（2）潜水搅拌机油室内设有密封泄漏保护装置。
（3）电机为鼠笼式感应电机，电机绕组的绝缘等级为F级，防护等级为IP68，最大工作温度为155℃。
正常情况，电机的温升不会超过80℃（4）叶轮采用推进式反扭曲曲线设计，叶轮为冲压式结构，结构轻、强度高，具有优良的平衡性，经过优化的叶轮曲面，具备自清洁功能，使叶轮避免阻塞结渣（5）搅拌机的轴封由两道机械密封及油腔组成，两道机械密封间油腔中的润滑油可起到润滑、降温、减震及监测泄露的作用，增加机械密封的可靠性及寿命（6）导流罩可起到整流作用，增加轴向流量及方向性，加大循环流量（7）叶轮轴由一个双列角接触球轴承和一个单列深沟球轴承支撑，为确保长期、可靠运行。
2.2工作原理搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。
2.3材质电机壳体： SUS304 不锈钢主轴： 2Cr13叶轮： SUS304 不锈钢导流罩： SUS304 不锈钢提升装置： SUS304 不锈钢O型圈：丁腈橡胶/氟橡胶所有连接附件、螺栓紧固及其他部件： SUS304不锈钢2.4控制系统（选配）潜水搅拌机的操作方式为就地手动控制和远程PLC自动控制（具备PLC信号输出功能）二种方式。
配备潜水搅拌机专用保护器，接受电机保护元件的报警信号，并输出故障跳闸的继电器干接点，从而切断电机电源，其电源要求为AC220V 或AC24V。
基本功能：运行指示灯、故障指示灯、起/停控制按钮、紧急停车按钮、手动控制/PLC控制转换开关碳防腐等；保护功能：露水、过热及过载三重保护功能；防护等级：IP55壳体材质： SS3042.5设备的可靠性及耐久性要求设备无故障运行时间在 2年以上，整机使用寿命在 15年以上。
潜水搅拌机操作规程
潜水搅拌机的操作规程
1．潜水搅拌机的淹没水深不得低于1.1米；否则易产生水流旋涡和气蚀。
2．未切断电源时，不得移动潜水搅拌机，人不得进入水中。
3．潜水搅拌机安装以后，不能长期浸在水中不用，每半个月至少运行30分钟以检查其功能和适应性，或提起放在干燥处备用。
4．潜水搅拌机初次启动和每次重新安装后都应检查叶轮的旋转方向，旋转方向不正确，会降低效率并损坏潜水搅拌机。
检查方法是：瞬间启动潜水搅拌机，观察叶轮旋转方向是否与铭牌上指示的方向一致。
如果几台潜水搅拌机连在同一控制柜或端子箱上，各台潜水搅拌机必须单独进行检查。
5．通知电气人员检查电机绝缘情况，经电气人员确认同意开机后，方可进行开机工作。
6．合闸后，不能立即启动设备，应通过控制系统对潜水搅拌机进行自检，如发现有故障出现（电控柜上出现闪光报警或警报报警），应检查并排除故障，然后方可点动，若电机不转，应迅速果断地拉闸，应检查并排除故障，以免损坏电机。
7．设备启动后，应注意观察电机及线路电压表和电流表，若有异常现象，应立即停机查明原因，排除障碍后方能重新合闸启动。
8．多台设备由同一台变压器供电时，不能同时启动，应依据由大到小逐台启动；停止时，应由小到大逐台停止。
9．运行中电流监视：设备的电流不得超过铭牌上的额定电流，三相电流不平衡度，空载时不超过10%，额定负载时不超过5%。
10．运行中电压监视：电源电压与额定电压的偏差不超过±5%，三相电流不平衡度，空载时不超过10%，额定负载时不超过5%。
11．发现问题应及时向专责汇报，如处理不了应向班组长汇报。

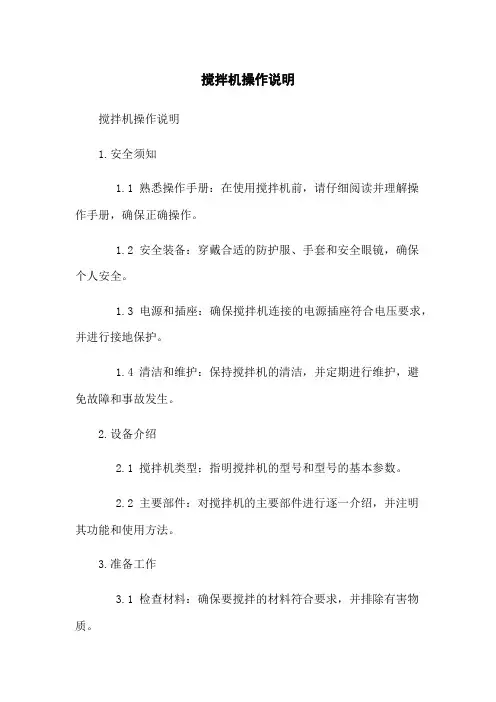

搅拌机操作说明
搅拌机操作说明搅拌机操作说明1.安全须知1.1 熟悉操作手册：在使用搅拌机前，请仔细阅读并理解操作手册，确保正确操作。
1.2 安全装备：穿戴合适的防护服、手套和安全眼镜，确保个人安全。
1.3 电源和插座：确保搅拌机连接的电源插座符合电压要求，并进行接地保护。
1.4 清洁和维护：保持搅拌机的清洁，并定期进行维护，避免故障和事故发生。
2.设备介绍2.1 搅拌机类型：指明搅拌机的型号和型号的基本参数。
2.2 主要部件：对搅拌机的主要部件进行逐一介绍，并注明其功能和使用方法。
3.准备工作3.1 检查材料：确保要搅拌的材料符合要求，并排除有害物质。
3.2 安装设备：根据操作手册的指导，正确安装搅拌机，确保设备平稳固定。
4.操作步骤4.1 打开电源：连接搅拌机到电源插座，按照操作手册指示打开电源。
4.2 调整参数：根据要求，在控制面板上调整搅拌时间、转速等参数。
4.3 加入材料：按照搅拌物料的要求，将材料逐步加入搅拌机中。
4.4 开始搅拌：按下启动按钮，开始搅拌，确保搅拌过程平稳、无异常。
5.操作注意事项5.1 避免过载：遵循搅拌机的最大工作负荷和额定运行时间，避免过载使用。
5.2 观察材料状态：注意观察搅拌物料的状态，避免发生结块、泄漏等情况。
5.3 防止意外发生：在搅拌机运行期间，注意周围环境，避免发生碰撞、意外等。
5.4 切勿越界操作：严禁搅拌机操作人员触摸运转部件，避免危险发生。
5.5 停机后的处理：关闭电源前，等待搅拌机完全停止运行，并清理搅拌机内部。
6.故障排除6.1 常见故障：可能出现的常见故障，并提供解决方法。
6.2 联系维修：如果无法自行解决故障，请联系维修人员进行维修。
此外，本文档还涉及以下附件：附件1：搅拌机操作手册附件2：材料要求清单附件3：故障排除指南法律名词及注释：1.电源插座：供电器件与电源之间的连接接口，将电源连接到设备。
2.额定运行时间：搅拌机在正常工作条件下可连续运行的时间。
潜水搅拌机安装操作维修手册
潜水搅拌机安装操作维修手册潜水搅拌机安装操作维修手册【目录】1.搅拌机简介31.1 产品概述31.2 技术参数42.安装手册52.1 安装准备52.2 安装步骤63.操作手册83.1 操作前的准备83.2 搅拌机的开启与关闭94.维修手册.104.1 维修前的准备..104.2 常见故障排除.115.附件121.搅拌机简介1.1 产品概述潜水搅拌机是一种用于混合固液或液-液的搅拌设备。
它采用水泵与电机相结合的方式，使其能够潜入液体中进行搅拌作业。
潜水搅拌机广泛应用于水处理、环保、冶金等领域。
1.2 技术参数以下是潜水搅拌机的主要技术参数：- 功率： kW- 排量： m³/h- 电压： V- 频率： Hz- 最大潜水深度： m- 材质：型不锈钢2.安装手册2.1 安装准备在进行潜水搅拌机的安装前，需要进行以下准备工作：- 确认安装位置，并清理安装区域。
- 检查电源接口，确保符合设备所需的电压和电流。
- 准备所需的安装工具，如螺丝刀、扳手等。
2.2 安装步骤按照以下步骤进行潜水搅拌机的安装：步骤1：固定底座。
a) 将底座放置在安装位置上。
b) 使用螺丝将底座固定在地面或底座支架上。
步骤2：安装水泵。
a) 将潜水泵放入安装孔中。
b) 使用紧固件将潜水泵固定在底座上。
步骤3：连接管道。
a) 连接入口管道和出口管道。
b) 确保管道连接紧密并无水泄漏。
步骤4：连接电源。
a) 将电源线连接到电源接口。
b) 检查电源线是否接地正确。
3.操作手册3.1 操作前的准备在操作潜水搅拌机之前，需要进行以下准备工作：- 确保电源接通并稳定。
- 检查搅拌机的各部件是否正常运转，如轴承、机械密封等。
- 检查搅拌机的润滑油量是否足够。
3.2 搅拌机的开启与关闭搅拌机的开启与关闭操作步骤如下：开启搅拌机：1.按下开关，将电流传导到电动机。
2.电动机开始运转，搅拌机开始工作。
关闭搅拌机：1.断开电源开关，切断电流。
2.搅拌机停止工作。
潜水搅拌机技术说明
潜水搅拌机技术说明1设备名称及安装地点每个区域均设水下搅拌器。
.2 供货范围每套搅拌机应成套地配备安全及有效可靠运行所需的设备及附件，主要有驱动电机、紧固件、导轨、导链、潜水电缆和控制电缆及所有连接附件。
总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。
3 材质：4 设备结构描述A.潜水搅拌器设计可提升式水平潜水搅拌器应能在全浸没条件下24h连续运行，同时能适应间歇运行和长期停止状态后恢复运行的工作状况。
桨叶由水下电机通过减速齿轮驱动。
每台潜水搅拌器应配备不锈钢双导向杆和不锈钢提升链，使之自由升降及转向。
潜水搅拌器可上下升降，方便的移动，检查和维修无需人员下到池中。
滑行杆支架作为潜水搅拌器整体部件之一，潜水搅拌器的整体重量受力都作用在这个支架上，并且这个支架可承受潜水搅拌器形成的推力。
应保证潜水搅拌器及其附件和电缆在40米水深无泄漏损失，并具有连续潜水的功能。
我司应成套提供潜水搅拌器全部的安装紧固件及支撑件，金属材料采用不锈钢AISI304。
A. 搅拌器的构造每台搅拌器应具有一体化的齿轮、封闭式连接、潜水型。
搅拌器的所有部件，包括电机和齿轮箱，都应能够在水下24h连续运行。
除底座和叶片外，搅拌器的主要部件应为灰口铸铁，ASTM A–48 Class 35B , BS 1452 Grade 260或DIN 1691 GG25，表面光滑，无气泡、孔隙、裂缝、瑕疵、砂眼或激冷硬块的金属。
所有的螺母、螺钉和垫圈应为AISI 316不锈钢或更好的材质。
搅拌器叶片材质玻璃纤维强化聚胺脂。
搅拌器外部所有与搅拌液体发生接触的铸铁表面都应有一层工厂使用的环氧乙脂涂层喷涂或液体陶瓷CO涂层保护。
搅拌器主件的密封设计在加工面上应采用金属与金属接触。
在需要防水密封的临界接触面上应是机械加工，并嵌入两组腈或氟化橡胶O型圈，从而使两个面上的橡胶O型环及O型环接触的四个侧面无需特别的扭距限制就能获得压紧。
贝特 潜水回流泵 操作手册说明书
贝特技术专注环保前言前言感谢您选用“贝特”产品，本手册仅适用于本公司生产的潜水回流泵。
该产品依据企业标准“Q/320116BTHB04-2015标准”进行生产。
在安装和使用之前，请仔细阅读本手册。
若您不遵守本手册的说明而造成的人身伤害、机器损坏及其他财物损失我们将不承担责任。
如有疑问，请与我们联系，我们将及时、热情地为您提供服务。
本手册主要对潜水回流泵的结构特征、工作原理、安装与调试、使用与维护等方面作出说明。
本手册适用于潜水回流泵系列产品以及用户特殊定制的其它规格的同类产品可参照使用。
本手册中出现的产品外观图或其他图例或菜单屏幕等若与实际产品有所不同，使用时以实际产品为准。
公司的产品技术会不断创新，产品手册也会随之更改。
以后的所有更改，均不另行通知。
1贝特技术专注环保2贝特技术专注环保目录目录1安全说明 (2)1.0概述 (2)1.1运输与储存 (3)1.2安装与调试 (3)1.3使用与维护保养 (3)2用途 (4)3型号表示示例 (4)4设备结构 (4)4.1主机 (4)4.2安装系统 (5)4.3电控 (6)4.4安装附件 (6)5设备安装 (6)6设备调试 (9)7维护与保养 (10)附表1、维修记录表 (11)附表2、顾客满意度调查表 (13)3贝特技术专注环保4贝特技术专注环保设备启动前注意事项1设备启动前注意事项1.在启动潜水回流泵前，应用0—500V 兆欧表检查定子绕组绝缘情况。
2.检查所用电源、电压频率是否与标牌所示相符合。
3.请勿将潜水回流泵电线接入无任何保护装置电源（会引起缺相、过载烧毁电机）请参照其接线方法。
4.检查叶桨运转方向，从叶桨向电机端看叶桨为逆时针方向转动。
如果转向不对，应调换三相中任意两相接线位置，以获得正确的运转方向。
注意安全，避免叶桨伤人。
5.检查接地线是否正确可靠的接地。
6.严禁无水运转。
7.严禁将潜水回流泵的电缆头浸入水中。
8.在运输安装过程中，严禁使用主机电缆起吊或悬挂主机。
潜水搅拌器操作规程
潜水搅拌器操作规程1、操作规程1.1、开机前检查（1）启动设备前，应检查潜水搅拌器是否完好，设备周围有无障碍物，以免影响设备的正常运转；（2）检查油室内是否有足够的油，有无漏油现象及密封状况；（3）电缆线有无破损、折断，电缆线的入口密封是否完成；（4）若电机或控制箱检修过，起动之前还应检查电源电压是否与电机铭牌上标注的电源电压是否一致，并进行点动试验，观察搅拌器的运转方向是否合乎要求；（5）若潜水搅拌器停止一段时间没运行时，在启动前应对电机作绝缘测试，确认正常后再做点动试验，观察搅拌器的运行电流，若电流太大，则不能直接开启泵运行，否则易出现过载而损坏电机；（6）用手转动桨叶，应灵活，无卡阻现象，无任何异常声音；（7）全部紧固件部位应紧固；（8）确保电源线固定，不得卡住或缠绕；（9）监控设备均应正常，已在工作状态。
1.2、开机操作（1）开机（自动）1）确定低压室盘柜上控制档是否已打到“自控档”；2）在操作面板上点击需开启的搅拌器，将弹出”启动”、“停止”按钮，点击”启动”按钮，设备开始运转。
（2）开机（手动）1）合上闸后应检察运行情况是否正常，有无卡阻及出现异常响声等现象；2）及时发现并清除杂物，以免累积过多而影响设备的正常运行；3）若搅拌器停止一段时间没运行时，再启动点动试验发现电流过大，则需先提起检修后方能运行搅拌器。
1.3、运行控制（1）潜水电机控制电机部分操作仅限于指定人员或有相关经验的技术人员；三个串联的电阻控制定子绕组温度，当绕组温度超过一定的值（一般为125℃），热敏电阻会动作断开；如果发生过热状况，必须由指定的技术人员检查绕组，也许不可避免地分别更换定子、转子或绕组；搅拌机长时间停止运行时，需测量绝缘阻值。
（2）密封控制漏水检测探头是检测油室中进水状况，水漏进油腔达到一定程度时，二个漏水检测探头间的电阻会发生变化，控制柜会据此发出信号。
尽管这样，搅拌器还可以短时间运行。
为避免搅拌器受到损坏，应立即检修，更换机械密封。
贝特潜水搅拌机技术手册
贝特潜水搅拌机技术手册介绍贝特潜水搅拌机是一种高效的混合设备，广泛应用于工业生产和环境工程中。
本技术手册旨在介绍潜水搅拌机的技术特点、使用方法和注意事项，以帮助用户正确操作和维护设备。
技术特点- 高效搅拌：贝特潜水搅拌机采用先进的搅拌技术，能够快速而均匀地将液体、固体或气体混合。
- 可调节速度：设备配有可调节的搅拌速度，用户可以根据具体需求自行调整搅拌效果。
- 耐用性强：潜水搅拌机的外壳采用耐腐蚀材料制作，能够在恶劣环境下长时间稳定运行。
- 安全保护：设备内置多重安全保护装置，如过载保护和过热保护，以确保操作人员的安全。
使用方法1. 准备工作：先确保潜水搅拌机处于断电状态，然后将设备放置在需要进行搅拌的或管道中。
2. 连接电源：将潜水搅拌机的电源线插入电源插座，并打开开关。
3. 调节速度：根据具体需要，通过调节器调节搅拌机的转速。
一般来说，液体较浓时可选择较慢的转速，而液体较稀时可选择较快的转速。
4. 搅拌操作：根据具体要求，将需要搅拌的物质逐渐倒入或管道中，并观察搅拌效果。
如需调整搅拌效果，可随时调节搅拌机的速度。
5. 关闭设备：搅拌完成后，首先关闭潜水搅拌机的开关，然后断开电源，待设备完全停止运行后方可进行下一步操作。
注意事项- 请确保在开始搅拌操作之前，潜水搅拌机已经连接好并处于正常工作状态。
- 搅拌机运行过程中，禁止将手或其他物体伸入或管道内，以免造成伤害。
- 如发现设备有异常或故障，请立即停止使用并联系售后服务人员进行检修。
- 使用过程中，请勿将潜水搅拌机浸入液体过深，以免影响设备的正常工作和寿命。
- 在进行设备维护和清洁时，请先切断电源，并等待设备完全停止运行后再进行操作。
以上是贝特潜水搅拌机技术手册的简要介绍，希望本手册能够对用户正确操作和维护设备提供帮助。
如需更多详细信息，请参阅设备附带的详细说明书。
潜水搅拌器操作规程实用版
YF-ED-J3370
可按资料类型定义编号
潜水搅拌器操作规程实用
版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
潜水搅拌器操作规程实用版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
1、操作人员应熟悉搅拌器的构造及工作原
理。
2、确保电机电源线连接正确，供给电压正
常。
3、开动前应检查值班记录、现场控制柜的
指示开关。
4、拨“手动”档位，操作中观察指示灯的
显示；拨“自动”档位，由中控室控制开停。
5、按下“运行”按钮，设备运行，运行指
示灯亮。
6、按下“停”按钮，设备停止运行，停指
示灯亮。
7、连续运行时，不可令空气被叶轮吸下去。
8、严禁频繁启动搅拌器，干运行时间不许超过30秒。
9、故障报警时，操作人员应立即制停并向有关人员反映情况。
10、在任何检修、保养工作开始之前应切断主开关电源，还应确保别人无法启动。
贝特潜水搅拌机产品手册
QJB系列潜水搅拌机产品描述QJB系列潜水搅拌机通过密封的潜水电机提供动力，经由推进式叶轮对周围液体产生以轴向循环流为主的搅拌、推流设备；以此改变（或加速）液体流动的方向和速度，从而实现混合搅拌，创建水流。
QJB型潜水搅拌机依据中华人民共和国城镇建设行业标准CJ/T109-2007标准进行生产(我公司系该标准的参编单位)。
一、用途QJB系列潜水搅拌机适用于市政和工业水处理过程中的混合与搅拌。
通过搅拌可使液体—液体、液体—固体、液体—气体的混合物得到充分的混合、均质，加速液体流动，阻止液体中的悬浮物沉降；也可用于景观水质的养护。
二、特点结构紧凑、安装方便、易于维修、配套电机功率小、低噪音。
三、适用范围潜水搅拌机在下列条件下可正常连续运行：1. 最高介质温度不超过40℃；2. 介质的PH值在5～9之间；3. 液体密度不超过1150kg/m3，且无缠绕物；4. 一定的工作水深（≤20m）。
四、主要技术参数型号 QJB620/480-5/S QJB320/740-2.2/S电机功率 5kw 2.2kw电机效率≥72% ≥72%额定电流 18.2A 5.9A叶轮转速 480r/min 740r/min叶轮直径 620m 320mm主机重量 196kg 88kg电机防护等级 IP68电机绝缘等级 F电源 380V；3Ph；50Hz电控箱防护等级 IP55安装系统ⅢⅡ五、基本技术条件1. 潜水搅拌机转动平衡自如，无卡死，停滞，振动等现象。
2. 潜水搅拌机应作密封气压实验，实验压力为3kg/cm2，历时5分钟无泄漏现象。
3. 潜水搅拌机轴采用双道机械密封结构，机械密封保证在8000小时内可靠运行，无需更换。
4. 潜水搅拌机油室内设有密封泄漏保护装置。
5. 潜水搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。
接地标志明显。
6. 潜水搅拌机叶轮及转子采用动平衡试验，平衡精度为G6.3。
7. 潜水搅拌机定子绕组内设有热保护开关，当温度超过135℃时自动停机。
