节流膨胀机构
节流膨胀制冷的原理
节流膨胀制冷的原理
节流膨胀制冷是一种常见的制冷技术，其原理主要涉及压缩冷凝循环和膨胀蒸发循环两个过程。
压缩冷凝循环是制冷循环的一部分，其中使用了压缩机、冷凝器、热交换器和膨胀阀。
在这一循环过程中，制冷剂首先经过压缩机，压缩机将制冷剂压缩，提高其压力和温度，并将其送入冷凝器。
在冷凝器中，制冷剂通过与外界环境的热交换，将热量释放给外界环境，使制冷剂的温度下降，并在此过程中冷凝为液体。
接下来，冷凝后的液体制冷剂通过热交换器与要制冷的物体进行热交换，将其冷却，同时自身被加热。
之后，热量再次传递给制冷剂，并将其再次加热。
膨胀蒸发循环是制冷循环的另一部分，其中包括膨胀阀和蒸发器。
制冷剂通过膨胀阀进入蒸发器，在蒸发器中，因膨胀阀的作用，制冷剂的压力迅速降低，使制冷剂的温度下降。
同时，制冷剂进入蒸发器后，与外界环境进行热交换，吸收外界环境的热量，使得蒸发器中的制冷剂从液体状态转变为蒸汽状态，并进一步降低了蒸发器中的温度。
这样，在膨胀蒸发循环的作用下，制冷剂从蒸发器中蒸发并吸收热量，实现了制冷效果。
节流膨胀制冷原理的关键在于膨胀阀的作用。
膨胀阀能够控制制冷剂在压缩冷凝循环和膨胀蒸发循环之间的压力差，从而使制冷剂在膨胀蒸发循环中能够迅速降低压力，降低温度，并吸收热量。
同时，节流阀的开度还会影响制冷剂的流量和速度，从而影响制冷系统的制冷效果。
因此，在节流膨胀制冷中，通
过调节膨胀阀的开度，可以实现对制冷剂的压力和温度的控制，从而实现有效的制冷效果。
节流、膨胀制冷原理
节流、膨胀制冷原理
节流膨胀制冷原理
1:节流膨胀（简称节流）：当气体在管道中流动时，如遇到缩口和调节阀门等局部阻力时，其压力显著下降的现象。
如果在节流过程中气体与环境之间没有热量交换，称为绝热节流。
2、在节流膨胀过程中没有外功的输出，因此，气体在绝热节流时，根据稳定流动能量方程式，可以得出：
h1=h2，即绝热节流前后的比焓值保持不变，这是节流过程的一个主要特征。
由于节流时，气流内部存在摩擦阻力损耗，所以它是一个典型的不可逆过程,，其结果将导致熵的增加，这是节流过程的另一个主要特征。

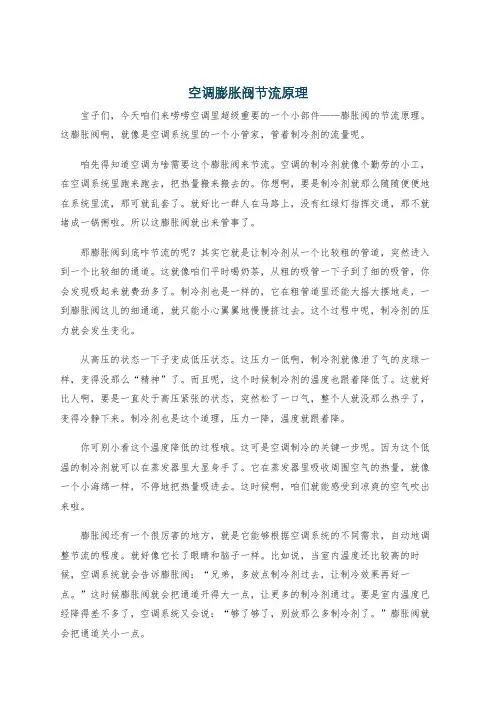

空调膨胀阀节流原理
空调膨胀阀节流原理宝子们，今天咱们来唠唠空调里超级重要的一个小部件——膨胀阀的节流原理。
这膨胀阀啊，就像是空调系统里的一个小管家，管着制冷剂的流量呢。
咱先得知道空调为啥需要这个膨胀阀来节流。
空调的制冷剂就像个勤劳的小工，在空调系统里跑来跑去，把热量搬来搬去的。
你想啊，要是制冷剂就那么随随便便地在系统里流，那可就乱套了。
就好比一群人在马路上，没有红绿灯指挥交通，那不就堵成一锅粥啦。
所以这膨胀阀就出来管事了。
那膨胀阀到底咋节流的呢？其实它就是让制冷剂从一个比较粗的管道，突然进入到一个比较细的通道。
这就像咱们平时喝奶茶，从粗的吸管一下子到了细的吸管，你会发现吸起来就费劲多了。
制冷剂也是一样的，它在粗管道里还能大摇大摆地走，一到膨胀阀这儿的细通道，就只能小心翼翼地慢慢挤过去。
这个过程中呢，制冷剂的压力就会发生变化。
从高压的状态一下子变成低压状态。
这压力一低啊，制冷剂就像泄了气的皮球一样，变得没那么“精神”了。
而且呢，这个时候制冷剂的温度也跟着降低了。
这就好比人啊，要是一直处于高压紧张的状态，突然松了一口气，整个人就没那么热乎了，变得冷静下来。
制冷剂也是这个道理，压力一降，温度就跟着降。
你可别小看这个温度降低的过程哦。
这可是空调制冷的关键一步呢。
因为这个低温的制冷剂就可以在蒸发器里大显身手了。
它在蒸发器里吸收周围空气的热量，就像一个小海绵一样，不停地把热量吸进去。
这时候啊，咱们就能感受到凉爽的空气吹出来啦。
膨胀阀还有一个很厉害的地方，就是它能够根据空调系统的不同需求，自动地调整节流的程度。
就好像它长了眼睛和脑子一样。
比如说，当室内温度还比较高的时候，空调系统就会告诉膨胀阀：“兄弟，多放点制冷剂过去，让制冷效果再好一点。
”这时候膨胀阀就会把通道开得大一点，让更多的制冷剂通过。
要是室内温度已经降得差不多了，空调系统又会说：“够了够了，别放那么多制冷剂了。
”膨胀阀就会把通道关小一点。
这膨胀阀啊，就像是一个贴心的小助手，时刻关注着空调系统的需求。
节流装置---手动膨胀阀
节流装置—手动膨胀阀简介手动膨胀阀是一种节流装置，会根据操作人员的需求来控制流体的流量。
手动膨胀阀适用于一些需要频繁调节流量的场景，操作简单方便，广泛应用于工业生产过程中的流体控制。
结构手动膨胀阀通常由下列几个部分组成：1.阀体：阀体是手动膨胀阀的主要组成部分，通常由金属材料制成。
阀体内部设置有膨胀腔，通过不同的膨胀腔尺寸可以实现不同的流量调节。
2.操作手柄：操作手柄用于控制阀体的开启和关闭。
通常采用手动旋转方式，通过旋转操作手柄来改变阀体的膨胀腔尺寸，从而实现流量的调节。
3.连接件：连接件用于将手动膨胀阀与流体管路连接起来。
连接件通常采用螺纹连接或者法兰连接，以确保连接的牢固性和密封性。
原理与工作方式手动膨胀阀的工作原理基于膨胀腔的大小调节来控制流体的流量。
当手动膨胀阀处于关闭状态时，膨胀腔的面积最小，流体流经阀体时受到较大的阻力，流量较小。
当手动膨胀阀处于开启状态时，膨胀腔的面积最大，流体流经阀体时阻力减小，流量增大。
操作手柄的旋转控制着阀体内膨胀腔的尺寸。
通过旋转手柄时，膨胀腔的面积会随之变化，从而导致流体流量的改变。
操作人员可以根据需要来调节手动膨胀阀的开启程度，实现对流体流量的精确控制。
手动膨胀阀具有调节精度高、响应速度快、可靠性好等特点。
同时，由于其操作简便，不需要依赖额外的能源，使用成本相对较低，因此广泛应用于各个领域的流体控制场景。
应用场景手动膨胀阀适用于很多需要流量调节的场景，例如：1.工业生产：手动膨胀阀常用于各种工业生产设备中，用于调节流体的流量，确保生产过程的平稳进行。
2.生活供水：手动膨胀阀也适用于生活供水系统中，可以根据用户的需求来调节供水的流量，满足不同用水需求。
3.化工领域：手动膨胀阀可用于化工生产过程中的流体调节，实现精确的流量控制。
使用和维护注意事项使用手动膨胀阀时需要注意以下事项：1.操作人员在使用手动膨胀阀之前，应该了解阀体的结构和工作原理，并按照正确的方法来操作手柄。
节流膨胀管工作原理
节流膨胀管工作原理
节流膨胀管，又称调节阀，是一种利用流体通过节流孔或节流管来控制压力和流量的装置。
其工作原理是通过通过改变流体流速来控制压力和流量大小。
在节流膨胀管中，流体通过一个或多个节流孔或节流管进入腔体，然后从出口排出。
当流体经过节流孔或节流管时，流体的速度会增加，而从速度-压力的伯努利定律可知，速度的增加
会导致静态压力降低。
因此，通过增加或减小节流孔的直径或改变节流管的长度，可以控制流体的速度，从而间接控制流体的压力。
具体而言，当节流孔的直径减小或节流管的长度增加时，流体在通过节流孔或节流管时速度增加，压力降低。
相反，当节流孔的直径增大或节流管的长度减小时，流体在通过节流孔或节流管时速度减小，压力增加。
通过调节节流孔或节流管的直径或长度，可以使得流体在腔体中的压力达到设定值。
此外，节流膨胀管还可以用于控制流体的流量。
当节流孔的直径减小时，流体通过节流孔的流量减小；相反，当节流孔的直径增大时，流体通过节流孔的流量增加。
综上所述，节流膨胀管通过改变流体的流速，间接控制流体的压力和流量大小，从而实现对流体系统的压力和流量的调节。
节流膨胀阀的工作原理
节流膨胀阀的工作原理
节流膨胀阀是一种用于控制流体压力和流量的装置，主要用于调节液体和气体在管道中的流动。
其工作原理涉及流体力学和热力学的基本原理。
首先，节流膨胀阀通过改变流体流经管道的截面积来控制流体的流速和压力。
当流体通过节流膨胀阀时，流体会受到阀门调节后的限制，从而使流速和压力得到控制。
其次，根据伯努利定律，流体在管道中的流速和压力之间存在着密切的关系。
当流速增大时，压力会减小；而当流速减小时，压力会增大。
因此，通过调节节流膨胀阀的开启程度，可以改变流体的流速，从而影响流体的压力。
此外，节流膨胀阀还利用了流体的热力学性质。
当流体通过节流膨胀阀时，由于流速的改变，流体的温度和压力也会发生变化。
这种温度和压力的变化可以被用来控制流体的特性，如在制冷系统中，通过控制节流膨胀阀来实现制冷剂的蒸发和冷凝过程。
综上所述，节流膨胀阀的工作原理涉及流体力学和热力学的基
本原理，通过改变流体流经管道的截面积，调节流体的流速和压力，从而实现对流体流动的控制和调节。
这种装置在工业生产和生活中
有着广泛的应用，例如在空调、制冷系统、液压系统等方面都扮演
着重要的角色。
空调节流膨胀原理的应用
空调节流膨胀原理的应用背景介绍空调是我们日常生活中常见的家电之一，它可以调节室内温度，提供舒适的环境。
而空调节流膨胀原理在空调中的应用是非常重要的，本文将详细介绍空调节流膨胀原理及其在空调中的应用。
空调节流膨胀原理空调节流膨胀原理是基于物理规律，通过调节制冷剂的压力来控制制冷效果的原理。
制冷剂在压力变化下会发生相变，将热量吸收或释放，从而实现对空调室内温度的调节。
空调节流膨胀原理的应用1. 膨胀阀控制制冷剂流量空调中的膨胀阀起着关键的作用，它通过控制制冷剂的流量来调节空调的制冷效果。
膨胀阀会根据室内温度的变化自动调整制冷剂的流量，使得制冷效果更加精确和稳定。
2. 节能效果优异采用空调节流膨胀原理的空调具有节能效果优异的特点。
通过控制制冷剂的压力和流量，空调可以根据实际需要进行精确的温度调节，避免了能源的浪费，从而实现节能的目的。
3. 温度控制精准空调节流膨胀原理使得空调可以根据室内温度的变化实时调整制冷剂的流量，从而实现对温度的精准控制。
不仅可以提供舒适的室内温度，还能够避免温度波动过大，保持稳定的温度环境。
4. 扩展空调的使用范围通过空调节流膨胀原理，空调不仅可以在夏季提供制冷功能，还可以在冬季提供制热功能。
制冷剂的相变过程可以通过改变压力来实现吸热或释热，从而实现空调的制热效果。
这大大扩展了空调的使用范围，满足了不同季节的需求。
5. 提供舒适的空气质量除了调节室内温度外，空调节流膨胀原理还可以帮助提供舒适的空气质量。
制冷剂在经过膨胀阀后，会通过蒸发过程吸热并带走室内的潮气。
同时，通过空调的过滤功能，空气中的尘埃和细菌也会被清除，保证室内空气清新和健康。
结论空调节流膨胀原理是现代空调技术的重要组成部分，它通过调节制冷剂的压力和流量，实现了对空调室内温度的精确调节。
不仅提供了舒适的温度环境和空气质量，还具有节能的优势，满足了人们在不同季节的需求。
空调节流膨胀原理的应用将继续改进和创新，为人们提供更加高效、舒适的空调体验。
气体节流膨胀和绝热膨胀的原理
心得报告题目：气体节流膨胀和绝热膨胀的原理在气体分离和液化设备中，气体节流膨胀和绝热膨胀是目前获得低温的主要方法。
一、节流过程的热力学特性工程热力学中认为，当气体在管道中流动，在遇到缩口和节流阀门时，由于局部阻力，使其压力显著下降，体积迅速膨胀，这种现象叫做“节流膨胀”。
气体经节流后，流速加大，气体内能和流动功将发生变化，又由于过程的时间较短，来不及与外界进行热量交换，一般可近似的认为节流过程是一个绝热过程，且不对外做功，气体的温度将发生一定变化。
大家知道焓(enthalpy)是某一状态下气体内能和流动功之和(H=U+PV)，可以通过焓的这一定义，推导出气体在节流阀前的内能与流动功之和等于节流阀后的内能与流动功之和，也就是节流前后气体的焓值不变。
因为理想气体的焓值只是温度的函数，根据这一结论将十分清楚的告诉我们，理想气流体节流前后温度是不变的，因此对理想气体的节流研究是没有什么意义的。
由于实际气体的焓值是温度和压力的函数，那么实际气体的节流将与理想气体节流不同，实际气体节流后温度变化会有三种情况，即降温、升温、温度不变。
通常把低温液化气体节流后温度发生变化的这一现象，称之为“焦耳一汤姆逊效应” (Joule-Thomson effect )。
根据焓的定义和节流前后气体焓值不变的这一过程特性，可以得出气体节流前后内能变化等于气体流动功的变化，其关系式如下:u 1-u 2=P 2v 2-P 1v 1式中 u 1：节流前气体内能P 1：节流前气体压力v 1：节流前气体比容u 2：节流后气体内能P 2：节流后气体压力 V 2：节流后气体比容而气体的内能又由气体的内位能和内动能组成，因此气体节流功这三者的变化关系，其关系式如下:式中 T 1：节流前气体的温度u 1：节流前气体的位能T 2：节流后气体的温度u 2：节流后气体的位能C v ：气体等容比热A ：热功当量因为气体节流后，压力总是降低的，即比容增大，因此气体的内位能也将增大，也就是s s u u 12-为正值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专业理论课电子教案模板
专业名称汽修
课程名称汽车空调检修
授课教师张建强
班级15汽车1、2班
教研组长董秀娇
3.外平衡膨胀阀
外平衡膨胀阀的结构见图2-56，它将内平衡膨胀阀内通往膜片下方的内平衡通道取消，而外加一根外平衡管，外平衡管的另一端接至蒸发器的尾管处，如图2-57所示。
外平衡方式使膜片对过热度的调节更精确，蒸发器的容积利用率也更高。
这对体积较大、蒸发管路较长的蒸发器更为有利。
缺点是多了一根外平衡管。
二、Ｈ型热力膨胀
Ｈ型热力膨胀阀是一种整体型膨胀阀，又称块阀，如图2-58所示。
其原理与外平衡式Ｆ型膨胀阀相同。
这种结构带来了如下的优点：
⑴感受信号的灵敏度高，使过热度的调节精度升高，
⑵去掉了毛细管，提高了膨胀阀的抗振性能，
H膨胀阀的制冷系统如图2-59所示。
三、节流膨胀管
１９７４年美国通用汽车公司首先在轿车制冷系统中使用新的制冷系统。
即利用一根固定口径的节流管（如图2-60所示）代替膨胀阀，完成节流降压的目的。
节流膨胀管系统称之为CCOT系统(Cycling –Clutch Orifice Tube )，简称孔管系统, 如图2-61所示。
1．孔管系统与热力膨胀阀系统的主要区别：
⑴由于孔管对流入蒸发器内的制冷剂量没有调节作用，为了防止低热负荷时的液击，在蒸发器出口与压缩机吸入口之间的低压管路中设置气液分离罐。
如图2-61中的I。
⑵取消冷凝器后的储液干燥器，将原储液干燥器中的干燥剂和过滤器转移到气液分离罐内。
2．孔管系统的优点：
①孔管系统在设计上总是使蒸发器工作在满液状态，这样使非常紧凑的蒸发器能充分发挥换热效率。
②压缩机停止工作时，由于孔管不能关死，使高、低压力平衡加快，从而压缩机再启动容易，这使得孔管系统更节能。
并且离合器和压缩机的寿命也得以延长。
③简化了系统，降低了成本，因为塑料制成的节流孔管要比膨胀阀便宜得多。
④方便了维修。
3.缺点：
①分离出来的液态制冷剂不能再去有效地制冷，因此降低了系统的制冷效率。
②液气分离器比储液缸大得多，给在发动机舱内的布置增加了一定困难。
（1）更换膨胀阀，首先要卸下蒸发器芯，因为膨胀阀是安装在蒸发器的出入口的，如图2-62所示
(2)当完成蒸发箱与蒸发器芯的分解任务后，可以进行膨胀阀的更换，如图2-63所示，旋出螺栓(箭头A)，拆下固定块，然后拆下蒸发器上的高、低软管(箭头B)，最后从蒸发器上拆下膨胀阀(箭头C)。
2).内平衡膨胀阀的的更换与安装注意
内平衡膨胀阀的安装注意如下：。
