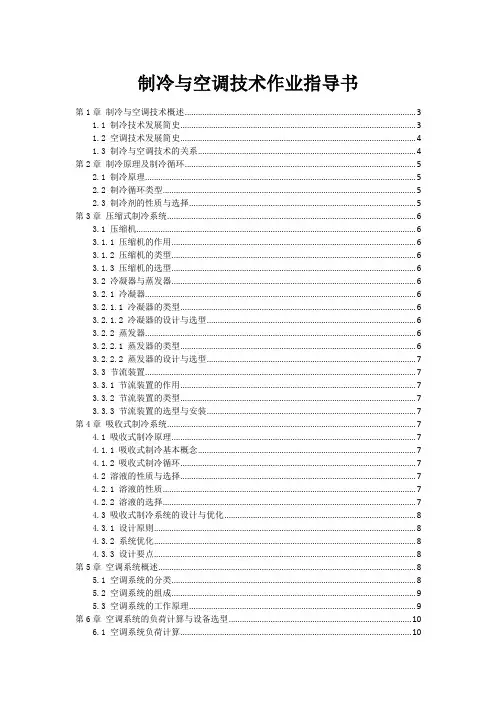

制冷与空调技术作业指导书
制冷与空调技术作业指导书第1章制冷与空调技术概述 (3)1.1 制冷技术发展简史 (3)1.2 空调技术发展简史 (4)1.3 制冷与空调技术的关系 (4)第2章制冷原理及制冷循环 (5)2.1 制冷原理 (5)2.2 制冷循环类型 (5)2.3 制冷剂的性质与选择 (5)第3章压缩式制冷系统 (6)3.1 压缩机 (6)3.1.1 压缩机的作用 (6)3.1.2 压缩机的类型 (6)3.1.3 压缩机的选型 (6)3.2 冷凝器与蒸发器 (6)3.2.1 冷凝器 (6)3.2.1.1 冷凝器的类型 (6)3.2.1.2 冷凝器的设计与选型 (6)3.2.2 蒸发器 (6)3.2.2.1 蒸发器的类型 (6)3.2.2.2 蒸发器的设计与选型 (7)3.3 节流装置 (7)3.3.1 节流装置的作用 (7)3.3.2 节流装置的类型 (7)3.3.3 节流装置的选型与安装 (7)第4章吸收式制冷系统 (7)4.1 吸收式制冷原理 (7)4.1.1 吸收式制冷基本概念 (7)4.1.2 吸收式制冷循环 (7)4.2 溶液的性质与选择 (7)4.2.1 溶液的性质 (7)4.2.2 溶液的选择 (7)4.3 吸收式制冷系统的设计与优化 (8)4.3.1 设计原则 (8)4.3.2 系统优化 (8)4.3.3 设计要点 (8)第5章空调系统概述 (8)5.1 空调系统的分类 (8)5.2 空调系统的组成 (9)5.3 空调系统的工作原理 (9)第6章空调系统的负荷计算与设备选型 (10)6.1 空调系统负荷计算 (10)6.1.2 负荷计算方法 (10)6.1.3 负荷计算步骤 (10)6.2 空调设备选型 (10)6.2.1 制冷设备选型 (10)6.2.2 制热设备选型 (10)6.2.3 送风设备选型 (10)6.3 空调系统设计要点 (11)6.3.1 合理布局空调系统 (11)6.3.2 选用合适的空调形式 (11)6.3.3 优化控制系统 (11)6.3.4 节能措施 (11)6.3.5 保证室内空气质量 (11)第7章空调系统的自动控制 (11)7.1 自动控制基础 (11)7.1.1 自动控制概念 (11)7.1.2 自动控制原理 (11)7.1.3 自动控制系统的组成 (11)7.2 空调系统常用传感器与执行器 (12)7.2.1 传感器 (12)7.2.2 执行器 (12)7.3 空调系统自动控制策略 (12)7.3.1 室内温度控制策略 (12)7.3.2 室内湿度控制策略 (12)7.3.3 能效优化控制策略 (13)第8章制冷与空调系统的能效评价 (13)8.1 能效评价标准与方法 (13)8.1.1 能效评价标准 (13)8.1.2 能效评价方法 (13)8.2 制冷系统能效优化 (14)8.2.1 选择高效制冷压缩机 (14)8.2.2 优化制冷循环系统 (14)8.2.3 改进冷凝器和蒸发器设计 (14)8.2.4 提高系统的自动化控制水平 (14)8.3 空调系统能效优化 (14)8.3.1 选择高效空调设备 (14)8.3.2 优化空调系统设计 (14)8.3.3 提高空调系统的自动化控制水平 (14)8.3.4 利用可再生能源 (14)第9章制冷与空调系统的安装与调试 (14)9.1 制冷与空调系统的安装 (14)9.1.1 安装前的准备工作 (15)9.1.2 设备安装 (15)9.1.3 管道安装 (15)9.2 制冷与空调系统的调试 (15)9.2.1 调试前的准备工作 (15)9.2.2 制冷与空调系统调试 (16)9.3 制冷与空调系统的维护与保养 (16)9.3.1 定期检查 (16)9.3.2 定期保养 (16)9.3.3 应急处理 (16)第10章制冷与空调新技术与发展趋势 (16)10.1 制冷新技术 (16)10.1.1 环保制冷剂研究与应用 (16)10.1.2 热泵技术 (17)10.1.3 磁制冷技术 (17)10.1.4 太阳能制冷技术 (17)10.2 空调新技术 (17)10.2.1 变频空调技术 (17)10.2.2 热泵空调技术 (17)10.2.3 空气源热泵技术 (17)10.2.4 新型空调系统 (17)10.3 制冷与空调技术的发展趋势与展望 (17)10.3.1 制冷与空调技术的节能与环保 (17)10.3.2 智能化与网络化 (17)10.3.3 制冷与空调系统的集成与优化 (18)10.3.4 新型制冷与空调技术的研究与应用 (18)第1章制冷与空调技术概述1.1 制冷技术发展简史制冷技术是人类在摸索和利用自然规律的过程中逐渐发展起来的。
制冷设备中几种节流装置介绍及特点
制冷设备中几种节流装置介绍及特点在制冷系统中的四大部件中，节流装置是其一，功能使它有自己的作用。
首先，对高压液体制冷剂进行节流降压，保证冷凝器和蒸发器之间的压力差，以便使蒸发器中液体制冷剂在要求的低压下蒸发吸热，从而达到制冷降压的目的；同时，使冷凝器中的气态制冷剂在给定的高压下放热，冷凝。
其次，调整供入蒸发器的制冷剂的流量，以适应蒸发器热负荷的变化，使制冷装置更加有效的运转。
针对节流机构有控制进入蒸发器的液态制冷剂质量流量的功能，所以有时也叫流量控制机构。
还有，它使高压液态制冷剂节流降压，使制冷剂一出阀孔就沸腾膨胀成湿蒸气，因此也叫节流阀或膨胀阀。
常用的节流机构有以下几种：手动式膨胀阀、浮球式膨胀阀、热力式膨胀阀以及毛细管等一、手动式膨胀阀手动式膨胀阀的结构和普通截止阀相似，只是它的阀芯为针形锥体或具有Ⅴ形缺口的锥体。
阀杆采用细牙螺纹，在旋转手轮时，可使阀门的开启度缓慢地增大或碱小，保证良好的调节性能。
它的显著特点是不易坏。
管理人员可根据蒸发器的热负荷的变化和其它因素的影响，要手动调整膨胀阀的开度，因此，管理麻烦，且需要较高的经验，在最近多采用自动膨胀阀，而手动膨胀阀只用在旁通管上，作为辅助作用。
二、浮球式膨胀阀浮球式膨胀阀多用于满液式蒸发器，这种蒸发器要求液面保持一定的高度，正符合浮球式膨胀阀的特点。
根据液态式制冷剂流动情况不同，它可以分为直通式和非直通式两种，它们各有优缺点。
直通式膨胀阀供给蒸发器的液体，首先全部经过浮球室，然后通过液体平衡管进入蒸发器，所以它有结构简单的特点，但是浮球室的液面波动较大，对阀芯的冲击力也较大，阀芯容易损坏；处次之外，还需要较大口径的平衡管。
非直通式浮球膨胀阀，阀门机构在浮球室外，节流后的制冷剂不经过浮球室，而是沿管道直接进入蒸发器，所以，浮球室液面平稳，但在构造和安装上复杂。
三、热力式膨胀阀与浮球式膨胀阀不同，它不是通过控制液位，而是控制蒸发器出口气态制冷剂的过热度来控制供入蒸发器的制冷剂流量。
制冷设备中几种节流装置介绍及特点
制冷设备中几种节流装置介绍及特点在制冷行业中，节流装置是一个非常重要的组件，它们可以管理制冷剂在制冷循环中的流量，从而控制制冷系统的效率和性能。
在本文中，我们将介绍几种常见的制冷设备中使用的节流装置，并分析它们的特点和适用范围。
毛细管节流装置毛细管节流装置是一种简单、经济、可靠的节流装置，广泛用于小型制冷系统中。
它通常由一条直径较细的铜管或不锈钢管组成，管道的长度和内径会根据制冷系统的要求进行调整。
制冷剂在通过毛细管管道时，会受到管道内部表面张力和流体阻力的影响，而导致其流速降低，这样就可以达到节流的效果。
毛细管节流装置的优点是结构简单，价格低廉，并且可以在不同环境温度下使用。
但是，它在大型制冷系统中使用效果不佳，而且容易受到制冷剂的堵塞和冷凝的影响。
喷嘴节流装置喷嘴节流装置是通过在制冷系统中增加喉管或者喷嘴来完成节流的效果。
它可以根据不同的需求进行调整，从而使得制冷系统能够满足不同的工作条件。
喷嘴节流装置的优点是可以采用不同的喷嘴来满足不同的流量需求，而且可以在高压和低压制冷系统中使用。
但是，喷嘴节流装置也存在缺点。
它容易受到制冷剂的损坏和堵塞，而且需要进行定期的清洗和维护，否则可能会影响制冷系统的性能和寿命。
节流阀节流装置节流阀节流装置是一种利用可以调节开关的阀门来控制制冷系统中制冷剂的流量。
它是一种常见的节流装置，被广泛应用于工业和商业制冷系统中。
节流阀节流装置最大的优点是可以精确地控制制冷系统中制冷剂的流量和压力，这样可以确保制冷系统的效率和性能。
不过，在使用节流阀节流装置时，需要特别注意一些问题。
例如，当阀门处于部分开放状态时，可能会导致系统在过热或者过冷的状态下工作，从而影响系统的效率和性能。
此外，节流阀节流装置也需要进行定期的维护和清洗，以确保其性能和寿命。
综上所述，不同的制冷设备中可以选择不同的节流装置来满足不同的需求。
无论采用哪种方式，我们都需要认真考虑制冷系统的实际需求和工作条件，从而选择最合适的节流装置，并进行定期的维护和清洗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调节流装置的种类
空调器中的节流装置有毛细管和膨胀阀两种，膨胀阀又有热力膨胀阀和电子膨胀阀两种。
其中，毛细管节流常用于小型空调器，一般采用单根毛细管，而热泵式空调器因制冷、制热工况不同，一般要用两根毛细管。
它的缺点是调节能力较差，不能随制冷系统负荷的变化调节流量；优点是在压缩机停机后，容易保持系统低、高压部分的压力平衡，压缩机易启动。
热力膨胀阀又称感温式膨胀阀，膨胀阀的感温包紧贴在蒸发器的出口管上，所以膨胀阀可以根据蒸发器出口处制冷剂气体的压力变化，自动调节供给蒸发器的制冷剂流量。
根据热力膨胀阀的结构和工作原理不同，它可以分为内平衡式热力膨胀阀与外平衡式热力膨胀阀两种。
电子膨胀阀的原理与热力膨胀阀类似，但控制更加精准，主要用于变频空调器。
