制冷系统节流机构及工作原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998节流机构节流是压缩式制冷循环不可缺少的四个主意过程之一。
节流机构的作用有两点：一是对从冷凝器中出来的高压液体制冷剂进行节流降压为蒸发压力；二是根据系统负荷变化，调整进入蒸发器的制冷剂液体的数量。
常用的节流机构有手动膨胀阀、浮球式膨胀阀、热力膨胀阀以及阻流式膨胀阀(毛细管)等。
它们的基本原理都是使高压液态制冷剂受迫流过一个小过流截面，产生合适的局部阻力损失(或沿程损失)，使制冷剂压力骤降，与此同时一部分液态制冷剂汽化，吸收潜热，使节流后的制冷剂成为低压低温状态。
一、手动节流阀手动膨胀阀和普通的截止阀在结构上的不同之处主要是阀芯的结构与阀杆的螺纹形式。
通常截止阀的阀芯为一平头，阀杆为普通螺纹，所以它只能控制管路的通断和粗略地调节流量，难以调整在一个适当的过流截面积上以产生恰当的节流作用。
而节流阀的阀芯为针型锥体或带缺口的锥体，阀杆为细牙螺纹，所以当转动手轮时，阀芯移动的距离不大，过流截面积可以较准确、方便地调整。
节流阀的开启度的大小是根据蒸发器负荷的变化而调节，通常开启度为手轮的1/8至1/4周，不能超过一周。
否则，开启度过大，会失去膨胀作用。
因此它不能随蒸发器热负荷的变动而灵敏地自动适应调节，几乎全凭经验结合系统中的反应进行手工操作。
目前它只装设于氨制冷装置中，在氟利昂制冷装置中，广泛使用热力膨胀阀进行自动调节。
二、浮球节流阀1、浮球节流阀的工作原理浮球节流阀是一种自动调节的节流阀。
其工作原理是利用一钢制浮球为启闭阀门的动力，*浮球随液面高低在浮球室中升降，控制一小阀门开启度的大小变化而自动调节供液量，同时起节流作用的。
当容器内液面降低时，浮球下降，节流孔自行开大，供液量增加；反之，当容器内液面上升时，浮球上升，节流孔自行关小，供液量减少。
待液面升至规定高度时，节流孔被关闭，保证容器不会发生超液或缺液的现象。

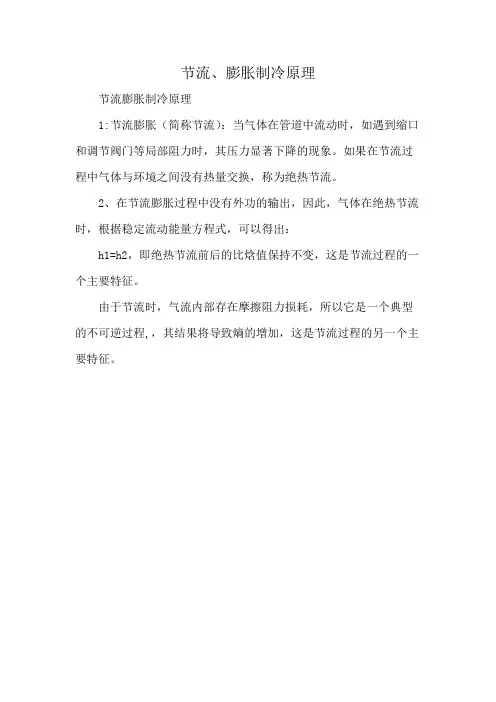

节流、膨胀制冷原理
节流、膨胀制冷原理
节流膨胀制冷原理
1:节流膨胀（简称节流）：当气体在管道中流动时，如遇到缩口和调节阀门等局部阻力时，其压力显著下降的现象。
如果在节流过程中气体与环境之间没有热量交换，称为绝热节流。
2、在节流膨胀过程中没有外功的输出，因此，气体在绝热节流时，根据稳定流动能量方程式，可以得出：
h1=h2，即绝热节流前后的比焓值保持不变，这是节流过程的一个主要特征。
由于节流时，气流内部存在摩擦阻力损耗，所以它是一个典型的不可逆过程,，其结果将导致熵的增加，这是节流过程的另一个主要特征。

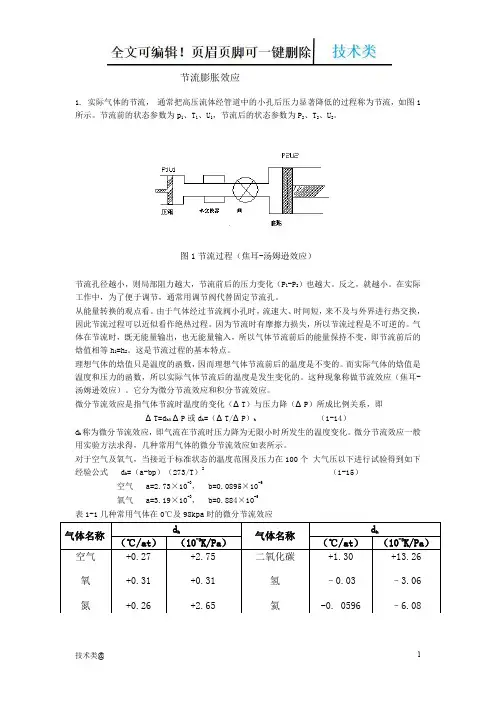

节流、膨胀制冷原理【优选】
Δhr=h1\-h1=h1\-h2（1-16）
节流只是降低气体压力的一种方法，把空气等温压缩时，已具备的制冷内因表现出来。
等温节流效应可直接从热力性质图（T-s图）上查到，即等温压缩前后的焓差。对于低压空气的等温节流效应，应用图不易查准确，因此常采用下式计算求得–Δh=cpΔT（1-17）
1.4.2气体的等熵膨胀
微分节流效应是指气体节流时温度的变化（ΔT）与压力降（ΔP）所成比例关系，即
ΔT=dhΔΔP或dh=（ΔT/ΔP）h（1-14）
dh称为微分节流效应，即气流在节流时压力降为无限小时所发生的温度变化。微分节流效应一般用实验方法求得，几种常用气体的微分节流效应如表所示。
对于空气及氧气，当接近于标准状态的温度范围及压力在100个大气压以下进行试验得到如下经验公式dh=（a-bp）（273/T）2（1-15）
从图1-11所示的几种常用气体的转换曲线，可以看出dh的变化情况。气体的温度只有在转换曲线以内区域（降温区），通过节流膨胀才能降温或液化。
表1-2几种气体在低压下的转换温度
气体名称
转换温度（k）
气体名称
转换温度（k）
空气
氧
氮
氩
650
771
604
765
氖
氢
氦
230
204
246
3.积分节流效应气体的节流过程总是在较大的压差ΔP下进行的，相应的温度变化ΔT，即积分节流效应，节流所产生的温度变化为：
节流制冷原理
节流制冷原理
节流制冷是一种常见的制冷原理，主要通过液体在节流装置中的膨胀来降低温度。
其基本原理是利用物质膨胀时吸收热量的特性，实现对空气或物体的制冷。
在节流制冷过程中，首先需要选择一个适当的工作物质，常见的有氨、氟利昂等。
通过控制物质的温度和压力，使其处于饱和汽-液两相同时，经过节流装置进入低压区域。
节流装置通常为一个小孔或细管，将高压区的液体快速转变成低压区的雾状流体。
在流体通过节流装置时，由于液体的流速和流量减小，发生了液体的膨胀，使其内能减小，从而降低了温度。
通过将膨胀后的液体释放到目标区域，液体将吸收周围环境的热量，从而使目标区域的温度降低。
同时，膨胀后的液体将变成低温低压的气体，再经过压缩机进行压缩和冷凝，重新回到高压区域，开始下一次的节流膨胀过程。
节流制冷原理适用于各种场景，特别适用于家用电器、汽车空调和商业制冷等领域。
它具有制冷效果好、制冷剂量少、操作简便、安全可靠等优点。
同时，由于使用的制冷剂选择得当，可以减少对环境的污染，降低对臭氧层的破坏，是一种相对环保的制冷方式。
总之，节流制冷原理通过液体在节流装置中的膨胀来实现制冷，其简洁高效的工作方式使其成为制冷领域中常用的技术之一。

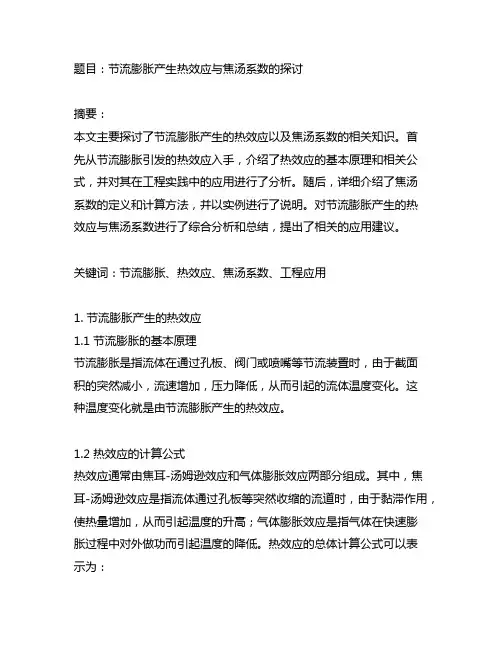

节流膨胀产生热效应,焦汤系数
题目：节流膨胀产生热效应与焦汤系数的探讨摘要：本文主要探讨了节流膨胀产生的热效应以及焦汤系数的相关知识。
首先从节流膨胀引发的热效应入手，介绍了热效应的基本原理和相关公式，并对其在工程实践中的应用进行了分析。
随后，详细介绍了焦汤系数的定义和计算方法，并以实例进行了说明。
对节流膨胀产生的热效应与焦汤系数进行了综合分析和总结，提出了相关的应用建议。
关键词：节流膨胀、热效应、焦汤系数、工程应用1. 节流膨胀产生的热效应1.1 节流膨胀的基本原理节流膨胀是指流体在通过孔板、阀门或喷嘴等节流装置时，由于截面积的突然减小，流速增加，压力降低，从而引起的流体温度变化。
这种温度变化就是由节流膨胀产生的热效应。
1.2 热效应的计算公式热效应通常由焦耳-汤姆逊效应和气体膨胀效应两部分组成。
其中，焦耳-汤姆逊效应是指流体通过孔板等突然收缩的流道时，由于黏滞作用，使热量增加，从而引起温度的升高；气体膨胀效应是指气体在快速膨胀过程中对外做功而引起温度的降低。
热效应的总体计算公式可以表示为：\[ Q = hA(T_2-T_1) \]其中，Q为热效应，h为焦耳-汤姆逊系数，A为截面积，\( (T_2-T_1) \)为温度变化。
1.3 工程实践中的应用热效应在工程实践中具有重要的应用价值。
在化工生产中，通过合理设计节流装置，可以有效控制流体的温度变化，保证生产设备的正常运行；在航空航天等领域，热效应的研究可以为流体动力学提供重要参考，保证飞行器的安全运行。
2. 焦汤系数的定义和计算2.1 焦汤系数的定义焦汤系数是描述流体在节流膨胀过程中温度变化的一个重要参数。
它的定义为单位流量流体通过孔板等节流装置时的温度变化与流体温度的比值。
焦汤系数的大小直接影响着热效应的大小，是流体力学研究中的重要参考数据。
2.2 焦汤系数的计算方法焦汤系数的计算方法主要有实验测定法和理论计算法两种。
实验测定法是通过实际实验，测量流体在节流膨胀过程中的温度变化，并根据流量和温度的关系计算出焦汤系数的值；理论计算法则是通过物理方程和模型，推导出焦汤系数的计算公式，进行理论计算。

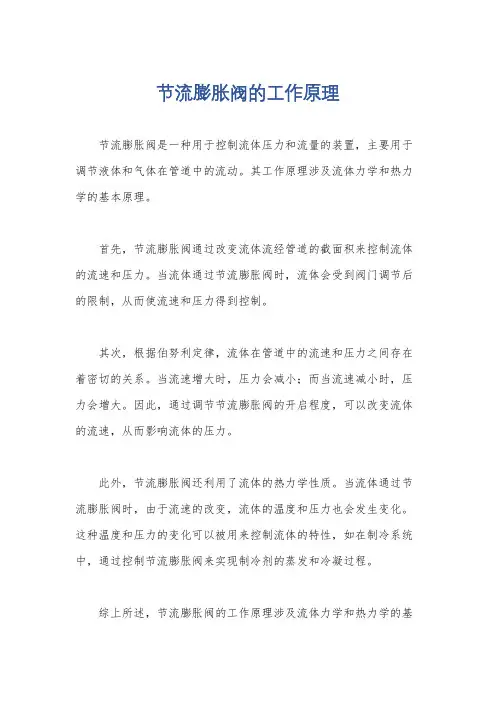

节流膨胀阀的工作原理
节流膨胀阀的工作原理
节流膨胀阀是一种用于控制流体压力和流量的装置，主要用于调节液体和气体在管道中的流动。
其工作原理涉及流体力学和热力学的基本原理。
首先，节流膨胀阀通过改变流体流经管道的截面积来控制流体的流速和压力。
当流体通过节流膨胀阀时，流体会受到阀门调节后的限制，从而使流速和压力得到控制。
其次，根据伯努利定律，流体在管道中的流速和压力之间存在着密切的关系。
当流速增大时，压力会减小；而当流速减小时，压力会增大。
因此，通过调节节流膨胀阀的开启程度，可以改变流体的流速，从而影响流体的压力。
此外，节流膨胀阀还利用了流体的热力学性质。
当流体通过节流膨胀阀时，由于流速的改变，流体的温度和压力也会发生变化。
这种温度和压力的变化可以被用来控制流体的特性，如在制冷系统中，通过控制节流膨胀阀来实现制冷剂的蒸发和冷凝过程。
综上所述，节流膨胀阀的工作原理涉及流体力学和热力学的基
本原理，通过改变流体流经管道的截面积，调节流体的流速和压力，从而实现对流体流动的控制和调节。
这种装置在工业生产和生活中
有着广泛的应用，例如在空调、制冷系统、液压系统等方面都扮演
着重要的角色。
制冷系统节流机构及工作原理
For personal use only in study and research; not for commercial use节流是压缩式制冷循环不可缺少的四个主意过程之一。
节流机构的作用有两点：一是对从冷凝器中出来的高压液体制冷剂进行节流降压为蒸发压力；二是根据系统负荷变化，调整进入蒸发器的制冷剂液体的数量。
常用的节流机构有手动膨胀阀、浮球式膨胀阀、热力膨胀阀以及阻流式膨胀阀(毛细管)等。
它们的基本原理都是使高压液态制冷剂受迫流过一个小过流截面，产生合适的局部阻力损失(或者沿程损失)，使制冷剂压力骤降，与此同时一部份液态制冷剂汽化，吸收潜热，使节流后的制冷剂成为低压低温状态。
一、手动节流阀手动膨胀阀和普通的截止阀在结构上的不同之处主要是阀芯的结构与阀杆的罗纹形式。
通常截止阀的阀芯为一平头，阀杆为普通罗纹，所以它只能控制管路的通断和粗略地调节流量，难以调整在一个适当的过流截面积上以产生恰当的节流作用。
而节流阀的阀芯为针型锥体或者带缺口的锥体，阀杆为细牙罗纹，所以当转动手轮时，阀芯挪移的距离不大，过流截面积可以较准确、方便地调整。
节流阀的开启度的大小是根据蒸发器负荷的变化而调节，通常开启度为手轮的 1/8 至1/4 周，不能超过一周。
否则，开启度过大，会失去膨胀作用。
因此它不能随蒸发器热负荷的变动而灵敏地自动适应调节，几乎全凭经验结合系统中的反应进行手工操作。
目前它只装设于氨制冷装置中，在氟利昂制冷装置中，广泛使用热力膨胀阀进行自动调节。
二、浮球节流阀1、浮球节流阀的工作原理浮球节流阀是一种自动调节的节流阀。
其工作原理是利用一钢制浮球为启闭阀门的动力， *浮球随液面高低在浮球室中升降，控制一小阀门开启度的大小变化而自动调节供液量，同时起节流作用的。
当容器内液面降低时，浮球下降，节流孔自行开大，供液量增加；反之，当容器内液面上升时，浮球上升，节流孔自行关小，供液量减少。
待液面升至规定高度时，节流孔被关闭，保证容器不会发生超液或者缺液的现象。
节流元件——精选推荐
节流元件节流元件节流指的是液体在管道内流动过程中，如果遇到小孔或阀孔，局部就产生阻力，其压力会显著下降。
在制冷系统中，从冷凝器出来的制冷剂处于高压状态，为了能使制冷剂在蒸发器内低压吸热沸腾，所以制冷剂必须通过节流元件减压后变成低温低压的雾状液体才能进入蒸发器。
常见的节流元件有两种，即膨胀阀和节流管。
为了充分发挥蒸发器的换热面积，最理想的是在蒸发器的出口处，制冷剂刚好完全蒸发，这样能使蒸发器的换热面积一点也不浪费。
但实际上这样是很危险的，因为若不在蒸发器出口与压缩机入口之间采取其他措施，就有可能有未蒸发完的液态制冷剂进入压缩机而发生“液击”现象。
液击指的是含有液体的过饱和气体在压缩机中压缩升温的过程中，液体迅速蒸发膨胀，使压缩机汽缸中压力骤增，活塞阻力突然增大，从而造成压缩机异响或者压缩机损坏的现象。
为了防止这种现象发生，在制冷系统中采用了两种方法。
一是牺牲一些蒸发器的换热面积，使蒸发器出口的制冷剂有一定的过热度（即保证进入压缩机的气态制冷剂中绝对不含液体），但这过热度又不能太大，以免过多减少换热量，这就需要膨胀阀来控制过热度。
第二种方法是保证蒸发器的最大换热能力，在冷凝器出口与蒸发器入口之间安装节流管，而在蒸发器出口与压缩机入口之间设置收集干燥器，收集干燥器保证进入压缩机全为气体。
膨胀阀膨胀阀的作用膨胀阀是制冷系统的重要元件，它是系统高低压的分界点，在制冷系统中它主要起以下作用：节流降压。
使从冷凝器出来的中温、高压液体经过膨胀阀节流降压后成为低温低压的雾状液体进入蒸发器蒸发。
调节、控制制冷剂流量。
由于制冷系统在工作过程中，制冷负荷以及压缩机转速一直在发生变化，为了保持车内温度稳定、制冷剂工作正常，膨胀阀自动调节进入蒸发器的制冷剂流量，使制冷剂流量满足制冷循环的要求。
膨胀阀的结构膨胀阀根据其平衡方式分为内平衡式和外平衡式两种。
内平衡式膜片下的压力是从蒸发器入口处导入，而膨胀阀的作用是为了保证蒸发器出口处的过热度一定，由于蒸发器入口与出口会有压力损失，所以内平衡式膨胀阀调节精度较低，但其结构简单。
