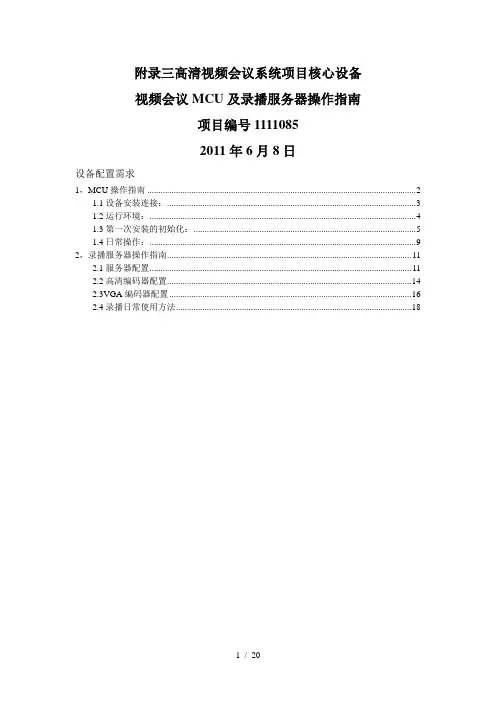

视频会议系统项目MCU录播操作指南

附录三高清视频会议系统项目核心设备视频会议MCU及录播服务器操作指南项目编号11110852011年6月8日设备配置需求1，MCU操作指南 (2)1.1设备安装连接： (3)1.2运行环境： (4)1.3第一次安装的初始化： (5)1.4日常操作： (9)2，录播服务器操作指南 (11)2.1服务器配置 (11)2.2高清编码器配置 (14)2.3VGA编码器配置 (16)2.4录播日常使用方法 (18)设备配置需求MCU配置：设备IP地址(LAN1口IP)，使用一台windows PC打开IE浏览器登录设备IP地址后修改。

登录地址录播服务器配置：服务器IP地址，高清编码器及VGA编码器的IP地址（服务器1个，2编码器各1个），录播服务器需新增会议室，填入编码器IP地址。

使用一台windows PC打开IE浏览器登录设备IP地址后修改。

服务器主机登录地址编码器1登录地址（需10楼会议室机柜开机）编码器2登录地址（需10楼会议室机柜开机）会议管理平台配置：设备IP地址（需要1个IP地址），需要将会场名称及视频会议设备IP等信息添加到服务器中。

使用一台windows PC打开IE浏览器登录管理平台IP地址后修改。

登录地址视频终端配置：设备IP地址（每台视频终端需要1个IP地址），监视器设置。

可由终端遥控器修改。

或使用一台windows PC打开IE浏览器登录设备IP 修改。

（需视频终端设备开机）IP电话配置：设备IP地址及电话簿（含可视电话）需使用tftp服务器配置。

建议由厂家工程师修改。

1，MCU操作指南Polycom RMX 500C/1000C 实时媒体会议平台是一款高性能可升级的IP网（H.323和SIP）解决方案，为企业和运营商提供功能丰富，简单和易于管理的多点视频和一体化（视频，音频，内容）的会议服务。

1.1设备安装连接：1 将RMX产品放置在安装场所中的平稳表面上。

2 小心将RMX从包装盒箱中取出。

polycomMCU操作指导手册

MCU操作指导手册V1.0目录一、ＭＣＵ单机操作 (3)1.物理连接 (3)1.1 物理连接 (3)2.配置RMX1800网络信息，用户名/密码 (4)2.1 WEB登陆 (4)2.2 RMX manager登陆 (4)2.3 网络配置 (6)2.4 用户名密码设置 (7)3.在MCU里添加终端 (9)4.配置AVC会议模板 (11)5.使用会议模板新建会议 (18)6管理地址薄 (20)7.虚拟会议室 (23)8.演讲者模式和讨论模式区别 (24)9.会议分屏、个人分屏、自动分屏、语音激励、定制轮巡 (25)10.字幕功能 (26)11.会议迁移终端 (28)二、ＭＣＵ级联操作 (30)1.MCU级联的意义 (30)2.MCU基本级联 (30)3.在级联会议中切换分屏、包括全屏广播2级分会场，一个分屏轮巡所有2级分会场 (31)三、内部系统集成相关 (32)1.跟DMA集成 (32)1.1 MCU操作 (32)1.2 DMA操作 (33)2.跟录播融合 (34)1.1在RSS上创建虚拟录制室 (34)1.2在RMX上完成配置录制连接 (35)1.3在RMX上启用录制过程 (36)四、ＭＣＵ版本升级 (37)1.MCU版本升级 (37)1.1 备份配置 (37)1.2 产品激活和升级 (38)一、ＭＣＵ单机操作1.物理连接1.1 物理连接RMX1800、RMX2000和RMX4000的物理连接不同，下面分别展开叙述：（1） RMX1800，有两个网口，LAN1和LAN2，LAN1口是管理网口，LAN2口是媒体/信令网口，需要两个IP地址，并且两根网线分别连接1800和交换机，配置时选择LAN1的管理网口。

（2） RMX2000，背面有三个网口，但配置时只用第二个网口，因为支持内部交换板卡，所以配置时只需要一根网线连接网口2进行配置，IP地址需要三个，分别是管理地址、媒体地址和信令地址。

（3） RMX4000，可以支持四块媒体板，有四个媒体地址，另外RTM板卡还需要配置一个管理IP、信令IP和机箱IP。

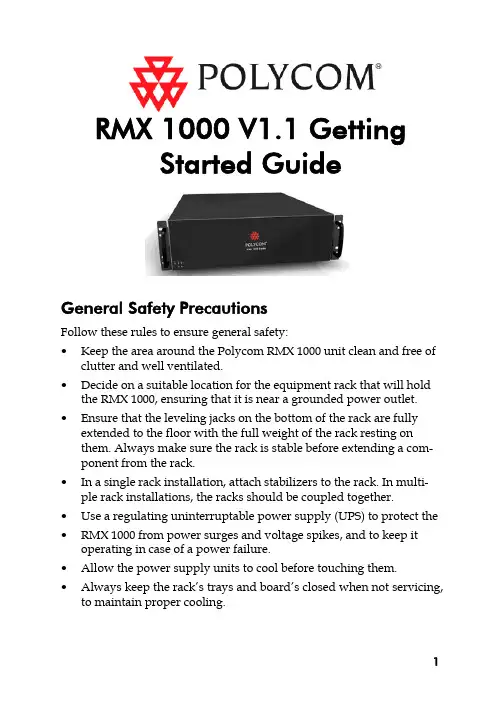

Polycom RMX 1000 V1.1 初学者指南说明书

RMX 1000 V1.1 GettingStarted GuideGeneral Safety PrecautionsFollow these rules to ensure general safety:•Keep the area around the Polycom RMX 1000 unit clean and free of clutter and well ventilated.•Decide on a suitable location for the equipment rack that will hold the RMX 1000, ensuring that it is near a grounded power outlet. •Ensure that the leveling jacks on the bottom of the rack are fully extended to the floor with the full weight of the rack resting onthem. Always make sure the rack is stable before extending a com-ponent from the rack.•In a single rack installation, attach stabilizers to the rack. In multi-ple rack installations, the racks should be coupled together.•Use a regulating uninterruptable power supply (UPS) to protect the •RMX 1000 from power surges and voltage spikes, and to keep it operating in case of a power failure.•Allow the power supply units to cool before touching them. •Always keep the rack’s trays and board’s closed when not servicing, to maintain proper cooling.Hardware SpecificationParameter DescriptionForm Factor 3U 19” rack mount Height 5.20” (132 mm)Width 16.93” (430 mm)Depth 19.92” (506 mm)Gross Weight 48.4 lbs (22 kg)Power Supply Thermal controlled 650W ATX AC power supply w/PFCAC Voltage 100 - 240 VAC, 50-60 Hz, 5-9 AmpsUnpacking and Installing the RMX 10001Put the RMX 1000 product on a stable surface at the installation site. 2Carefully take the RMX 1000 device out of the package. You can install the device in the rack or position it on an even surface.–Mount the RMX 1000 in the rack: Install the brackets supplied by the rack manufacturer on each side of the rack on which theRMX 1000 is placed. Secure the system by fastening fourscrews to the rack on the front panel.–Put the RMX 1000 on a safe, even, and clean surface.3Connect cables on the back panel of the RMX 1000:–Power Cable: Firmly insert the plug into the power socket to prevent poor contact.–LAN Cable: Connect to the LAN1 port of the RMX 1000.Configuration PreparationsObtaining Network InformationBefore the first time configuration, obtain the following information from the network administrator. This helps you to configure the RMX 1000 in your local network:•The IP address, subnet mask, and default gateway IP address of the RMX 1000 LAN port•(Optional) Gatekeeper address, and the H.323 prefix and E.164 number to be assigned to the RMX 1000Obtaining Product Activation KeyBefore using the RMX 1000, you need to register and activate the device. Follow the procedure below to obtain the product activation key. When you power on and log in to the RMX 1000 for the first time, the system displays the Product Activation dialog box, requesting you to enter a Product Activation Key.1Enter in the address bar of the browser to access the login page of the Polycom resource center.2In the login box, enter your Email address and password, and then click Sign In. If you are a new user, click the Register for an Ac-count link for registration.3Click Service & Support in the upper navigation bar on the inter-face. On the Service & Support page, click Product Activation in the left navigation bar.4Enter the Activate Your Product page. Enter the License Number and Serial Number of the product in the Single License Number pane, and then click the Generate button. You can find the license num-ber and serial number of the product from the document provided with the RMX 1000. Record the activation key displayed in the KeyCode field.First Time ConfigurationConnecting PC to RMX 10001Connect your PC to the LAN1 port (the LAN1 port is enabled by default) of the RMX 1000 with a cross-over network cable, or con-nect your PC and RMX 1000 to the same switch in the LAN. Turn on the power switch at the RMX 1000.2Configure the IP address for your PC, which is in the same network segment as the IP address of the RMX 1000.The default IP address of the RMX 1000 before delivery is:–IP address of the LAN1 port - 192.168.1.254–Subnet mask - 255.255.255.0–Default gateway IP address - 192.168.1.1You can also view the current address information of the product using the RMX 1000 Discover tool provided with the device.a.Run the RMX 1000Discover.exe file in the CD provided withthe product.b.Click the Discover button to display the current addressinformation of the device.Logging in to Web UI1Run the Web browser on the PC. Enter http://<RMX 1000 IP ad-dress> in the address bar, and then press Enter.2(Optional) Select a language for the Web interface from the drop-down menu. If the browser or OS of your PC does not sup-port the selected language, the content is displayed in English.3On the Welcome interface, enter the default User Name (POLYCOM) and Password (POLYCOM). Click the Login button to enter theWeb configuration interface.4The Product Activation dialog box is displayed. Fill in the activation key obtained in Obtaining Product Activation Key in the ActivationKey box, and then click the Save button. Click the Close button.If you do not have an Activation Key, click the “Polycom Resource Center” button to access the Service & Support page of the Polycom website. For more information, see Obtaining Product ActivationKey.Modifying the Default IP AddressAfter accessing the RMX 1000 Web configuration interface, you can modify the default IP address for the device based on the settings of your local network.1Click the IP Setting configuration item in the RMX Management pane.2In the IP Setting configuration pane, right-click, and select LAN1 -> Properties.3In the LAN1 Settings dialog box, set the IP address obtained from the network administrator, and configure the device for use onyour local network.Parameter DescriptionUse LAN1 Enables/disables the network portDHCP If the user network is configured with a Dynamic Host Configuration Protocol (DHCP) server, select this option to automatically obtain the IP address.Deselect this option to use a static IP address, in which case you need to configure the next three options.IP Address Set the IP address for this network port Subnet Mask Set the subnet mask for this network portGateway Set the gateway address for this network port. If the Set as Default option is selected, the de-vice packet will be forwarded through this gateway by default when there is no matched static route. In this case, a default route is dis-played in the list of the Advanced Setting -> Router page.NAT The Network Address Translation (NAT) func-tion enables you to translate a private network IP address into a public network IP address before transmission. To enable NAT, select this box and then type the public network IP address to be displayed to the outside.Obtain DNS server address automatically Used in combination with the DHCP option. When the DHCP check box is selected, this option allows you to obtain the DNS server ad-dress automatically from a DHCP server in the network.Preferred/Alternate DNS Server If you did not select the option for automatic DNS address discovery, you must enter the preferred/alternate DNS server addresses here for the device to resolve domain names.LAN Speed Sets the speed/duplex modes for LAN ports.Parameter DescriptionSupported speed/duplex modes include10/100M, Full Duplex or Half Duplex, and the1000M Network mode. You can also selectAuto to use Auto-Negotiation with the switchport.Note: Contact the network administrator beforesetting LAN Speed, to ensure that the switchconfiguration is matched with the MCU port.Advanced Setting (Optional)If necessary, you can configure other network parameters according to the following procedure:1Click the Advanced Setting configuration item in the RMX Man-agement pane.2In the Advanced Setting configuration pane, double-click the list item or right-click and then select Properties.3Based on the network requirement, set the routing information in the following dialog box.Parameter DescriptionRouter IP Address Set the IP address for the sending router of packet transmission.Remote IP Address Set the target network address for packet transmis-sionSubnet Mask Set the subnet mask for the target network4Click the Gatekeeper tab and set the required gatekeeper informa-tion.Parameter DescriptionRegister to Gate-keeper Set whether or not to register with the gatekeeper. You must check this option to set the following parameters.Primary (Alternate) Gatekeeper Indicates whether or not the device is registered with the primary (or alternate) gatekeeper.Gatekeeper IP ad-dress Set the IP address for the primary (or alternate) gatekeeper.Gatekeeper Port The port number for the primary (or alternate) gatekeeper.System Prefix/E164.Set the E.164 number for the system.System H.323 Alias Set the H.323 alias for the system.5Click the OK button to complete the configuration.The system is now ready for use, for additional configuration please refer to the RMX 1000 User Guide.RMX 1000 V1.1.1 ReleaseNotesWhat’s New in the 1.1.1 Release？Additional skins without background imageRMX 1000 software version 1.1.1 provides additional skins without background image for conference profile.As shown in below figure, in version 1.1.1 Web configuration page (Conference Profile>New Profile>Skins), except the skins with default background images, the user can also choose two additional skins without background images for conference if required. In version 1.1.1, the user can not switch the skin during an ongoing conference.CMA Desktop InteroperabilityRMX 1000 software version 1.1.1 supports interoperating with Polycom CMA desktop, a software-based video client for communicating over video and sharing content.Corrected Issues (Compare with V1.1)Jira#Subject SummaryMCS-496SE 200 Interoperability After rebooting the RMX 1000, SE 200 can't log in to RMX1000 until the user log in to RMX1000 with Web UI.MCS-503SE 200 Interoperability Predefine dial-in participant s from SE 200 is now supported. When defining a dial-in participant in the SE 200, the option of “Only participant in the above list can dial in” will be checked and the predefine participant will be shown on the list.MCS-509RMX 2000 CascadeInteroperabilityH.239 cascade between RMX 1000and RMX 2000 doesn’t work with AESEncryption.MCS-513DTMF SuppressionImprovementsWhen pressing the DTMF keys in onesite, the other sites can hear the key-pad tone.MCS-514DTMF/SwitchingImprovementsWhen the endpoint in a site makes aDTMF keypad tone, it will be regardedas a speaker and switched to themain video window.MCS-515Audio Improvements When there are audios from 5 sites mixed in the audio queue, it need 4 seconds for next site audio adding in the queue.MCS-542Audio Improvements When increasing the Listen Volume ofone endpoint in an ongoing confer-Jira#Subject Summaryence via Web UI, after you disconnectthe endpoint and redial in it, the listenvolume of the endpoint is still in-creased as before although the WebUI shows the value of default volume.MCS-516Video Improvements When starting a conference with AES encryption, the PCM may display error or appear some video artifacts.MCS-517Video Improvements The video sent from the CIF endpoint displays split image in 1+5 video lay-out windows in SIF endpoint’s site.MCS-518Video Improvements When there are two 720p endpointsand one CIF/4CIF endpoint in an on-going conference, the CIF/4CIF end-point will appears some video arti-facts after the first 720p endpointleft the meeting.MCS-483Meeting Room If creating a meeting room with 2 end-points configured in the participants list, when you active the meeting room after rebooting the MCU, the config-ured endpoints were removed.MCS-522Meeting Room When an endpoint configured in the meeting room participant list actives the meeting room, it will be invited twice.MCS-470Localization Japanese characters in white on some PCM screens, such as title of the screen, help messages, which are overlaid on the actual video image, are almost invisible.MCS-482HDX Interoperability If creating a meeting room with dura-tion of 2 minutes and 2 HDX end-points collected, and then call the meeting room with another endpoint,Jira#Subject Summarywhen the instance of the meetingroom ends, MCU sometimes occursrestarting.MCS-519Logs Sometimes RMX 1000 creates a new log file, the log system will overwrite the latest log files.MCS-520SMTP Improvements Version 1.1.1 improves the SMTP compatibility for identifying mailbox address.MCS-521LifeSize Interoperability RMX 1000 only negotiates H.263 con-tent with LifeSize.MCS-444LifeSize Interoperability RMX does not recognize DTMF tones from the LifeSize room system.RMX 1000 Policies and Limitations Subject DescriptionCascading with MGC The Conference rate of RMX 1000 conference should be equal or larger than the conference rate of the MGC.Cascading with RMX 2000Only H.263 content is supported When the RMX 1000 is cascading with RMX 2000. So the user should define the Content option in Profile settings page of the RMX 1000 as “Up to H.263 Content” when cascading to the RMX 2000.Personal Conference Manager PCM is not supported in HD VSW profile and in H.264 720p Profile.In order to dial to those conferences user must dial in one of the following options:Lobby access (Conference Access by ID) IP ## NID ##password[Prefix][NID]##passwordH.264 Content When choosing a profile with H.264 content. If an endpoint supporting H.264 is sending the content, all the other endpoints in the calls that support H.264 content will receive the content correctly. Endpoints that do not support H.264 content will not receive content. In order for a non-supported H.264 Content to receive the content, the endpoint that sends the content must stop sending the content and restart it again. After that all the endpoints will receive the content in the Highest common content resolution.Email Notification SMTP is supported for Email notification.720P conference 720p is supported for a conference with a rateSubject Descriptionof 1M and above.4CIF conference 4CIF is supported for a conference with a rate of 384 and above.AES conference 1, It is not possible to access an AES confer-ence via the lobby. In order to dial to this con-ference it will be required to dial directly to the target conference.2, AES Profile cannot be set as default (As it’s is not possible to access an AES conference from the lobby and default profile is used when creating an Ad Hoc conference via the lobby)Integration with SE 200 In order to work properly with the SE 200, RMX 1000 should first be manually added to SE 200 device list. After that the RMX 1000 can regis-ter to the SE 200.Pending issuesJira# Subject DescriptionMCS-468CDR name If you set the conference name with Chinese/Japanese/Korean, when you download the CDR file to windows system, the file name may be cor-rupted.MCS-458Integration withSONYSony PCS-G70 and G50 can nottransmit or receive H.239 content whenconnecting to RMX 1000.MCS-439Integration withVSX8000RMX does not support 2SIF with theVSX8000.MCS-411Integration withAethra VegaStar GoldAethra VegaStar Gold is not supported.MCS-408Integration with TA880 and 6000ETandberg 880 and 6000 E are not sup-ported.MCS-402Integration with TAEdge95 MXP1920k Videoswitched HD confer-ence/HDX may receive ghosting andtiling video when Tandberg Edge95MXP sends content.。

RMX基本操作培训文档

路漫漫其悠远
操作菜单
会议监控
会议列表窗格显示进行中的会议信息状态
路漫漫其悠远
会议监控
字段
名称
状态
描述
显示会议名称和类型
•–
视频会议包括 HD CP 会议。
•–
在视频切换模式下运行的高清视频会议。
显示正在进行会议的状态。如果与会者的连接没有问题则不会显示任何指示。如果出现以下状态之一，则相应指示前有一个警告图标 ( )。 • 音频 – 与会者的音频有问题。 • 空 – 没有连接与会者。 • 故障连接 – 与会者已连接但连接有问题。 • 未满 – 所有的已定义与会者。 • 已部分连接 – 连接过程尚未完成视频信道仍未连接。 • 单个与会者 – 只有一个与会者已连接。 • 视频 – 与会者的视频有问题。
显示与会者连接状态文字和图标。如果与会者的连接没有问题，则不会显示任何指示。
已连接– 与会者成功连接到会议。断开 – 与会者从会议断开。此状态仅适用于已定义与会者。等待呼入 – 系统等待已定义与会者呼入到会议。已部分连接 – 连接过程尚未完成视频信道仍未连接。故障连接 – 与会者已连接但连接中出现问题例如不能同步。
与会者的 IP 地址或号码。与会者的别名或 SIP URL。与会者的网络连接类型 – H.323、SIP 或 ISDN/PSTN。
呼入 – 与会者呼叫会议。呼出 – MCU 呼叫与会者。显示与会者音频信道的状态如果与会者的音频已连接而且信道既未静音也未阻塞则没有任何指示。已静音 – 与会者音频信道被静音。此与会者仍能听到会议。已阻塞 – 从会议传输到与会者的音频被阻塞。静音和阻塞– 音频信道被静音和阻塞。

会议监控
端口利用率

MCU系统管理员操作手册

系统管理员操作手册
系统管理员用户设置
用户列表：列出系统用户，点击后可对相应用户进行权限及信息的修改。
系统管理员操作手册
系统管理员用户设置
新增用户：用户信息及权限设置。
系统管理员操作手册
系统管理员-MCU的登录
系统管理员-网络设置系统管理员-系统设置
系统管理员-用户设置系统管理员-终端设置
传送的视频解析度：点击下拉菜单，可以设置MCU在召开会议时发送的图像纵横比，在CICO系统中，需将此设置选为“允许所有解析度”项。
系统管理员操作手册
系统管理员系统设置
默认MCU发送/接收带宽：点击下拉菜单，可以设置MCU在召开会议时使接收和发送的呼叫带宽（发送/接收带宽可不同），在CICO系统中，需将此设置选为“1.00Mbit/s”项。
系统管理员操作手册
系统管理员系统设置
MCU对召开会议时，H.243主席控制功能是否生效的设置。
系统管理员操作手册
系统管理员系统设置
如有无法识别的号码呼入时， MCU对此号码进行的处理：到自动应答/断开呼叫/新建会议。
系统管理员操作手册
系统管理员系统设置
系统管理员操作手册
系统管理员系统设置
MCU分屏模式为语音激励时，切换画面按照设定的声音敏感度的百分比进行切换。
系统管理员操作手册
系统管理员系统设置
MCU对音视频同步的设定。
系统管理员操作手册
系统管理员系统设置
MCU对音视频同步的设定启用时，设定视频对声音的延迟间隔。

RMX 1000用户手册 V2.0

未经Polycom公司的明确书面同意，不得转发、复制或未经授权使用这些材料。

此处所包含的信息如有更改，恕不另行通知，而且不表示Polycom公司任何形式的承诺。

Polycom和Accord均为Polycom公司的注册商标。

注意Polycom公司已做出合理的努力，保证本文档中的信息在文档印刷时是完整和准确的，但本公司不对任何错误负责。

对本文档中所包含信息的更改和/或改正将体现在未来的更新版本中。

宝利通RMX 1000基本操作指南目录前言 (iv)初始安装与配置·············································································1-1硬件安装与连线·····································································1-1配置准备··············································································1-2获取网络信息································································1-2获取产品激活码·····························································1-2初始配置··············································································1-3连接PC到RMX 1000·····················································1-3登录Web UI·································································1-4修改缺省IP地址···························································1-4配置其它网络选项（可选）··············································1-5同步系统时间································································1-7基本操作·······················································································2-1界面组件介绍········································································2-1用户权限······································································2-1面板功能区···································································2-2常用操作······································································2-4创建一个会议········································································2-5通过会议列表面板创建会议··············································2-5使用遥控器创建会议·······················································2-6终端呼入会议········································································2-7会议/与会者监控···································································2-7监控会议······································································2-7会议控制操作································································2-9监控与会者··································································2-12与会者控制操作····························································2-14个人会议管理（PCM）·························································2-16通过PCM大厅呼入会议················································2-16PCM菜单界面及操作介绍··············································2-17会议模板·······················································································3-1定义模板··············································································3-2i目录ii常规设置······································································3-2视频质量······································································3-4视频设置······································································3-7会议主题外观设置··························································3-9会议录制·····································································3-10字幕···········································································3-10站点名称·····································································3-11修改模板属性······································································3-12删除模板············································································3-12设置默认模板······································································3-12附录A：连接断开诊断··································································4-1附录B：术语表·············································································5-1前言Polycom® RMX 1000™实时媒体会议平台是一款高性能可升级的IP网（H.323和SIP）解决方案，为企业和运营商提供功能丰富，简单和易于管理的多点视频和一体化（视频，音频，内容）的会议服务。

RMX1000MCU操作手册

RMX1000和RMX500 MCU操作手册RMX1000或RMX500 MCU操作可分为设备登录、会议创建、会议操作三部分。

一、设备登录1）请将在二楼网络控制中心的RMX1000、RMX500视频设备开机。

（2楼机房内已配置好的RMX1000和RMX500设备24小时开机，无须再进行开关机等任何操作；除意外情况外，RMX1000和RMX500须进行重新启动或开关机等操作）2）RMX1000和RMX500 2台MCU互为备份，其中RMX1000为主用MCU、RMX500为备用MCU。

正常召开会议情况下，启用主用MCU RMX1000；当主用MCU RMX1000设备出现故障时，启用备用MCU RMX500，确保会议的正常召开和进行。

3）在IE浏览器中输入RMX1000（IP地址：11.20.14.168）或RMX500（IP地址：11.20.14.178）的IP地址，然后点击电脑键盘的“Enter 回车”按钮即可察看到下图。

RMX1000 登录界面RMX500登录界面4）在RMX1000或RMX500 MCU的对话框中输入用户名和密码，用户名、密码均为POL YCOM，点击“登录”按钮即可成功登录MCU设备。

如下图二、会议创建1、会议模版的创建1）在RMX1000或RMX500 MCU设备中点击RMX管理选项中的“会议模版”按钮，即可进入会议模版菜单。

如下图：2）点击会议模版菜单中的“新建会议模版”按钮，即进入会议模版创建的选项。

如下图：点击“新建会议模版”按钮后，会弹出如下对话框。

会议模版对话框3）会议模版依据会议召开的模式可分为三种。

模式1：总行----沈阳分行（带大连中支）；模式2：总行----沈阳分行-----地市中支；模式3：沈阳分行----地市中支。

4）模式1：总行---沈阳分行（带大连中心支行）会议模版的创建过程：A．在对话框中输入名称-----例如：总行级联会议（带大连中支）；B．在对话框中选择连接速率---例如：1024Kbps（沈阳分行会议模版连接速率须与总行会议模版连接速率一致）；C．在对话框中将“启用从级联策略”选中；D．在对话框中将“最小预留资源数”和“最大可用资源数”均选中；E．如需启用会场断线重邀功能，需要在对话框中将“自动重邀”选中。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

RMX1000和RMX500 MCU操作手册RMX1000或RMX500 MCU操作可分为设备登录、会议创建、会议操作三部分。

一、设备登录1）请将在二楼网络控制中心的RMX1000、RMX500视频设备开机。

正常召开会议情况下，启用主用MCU RMX1000；当主用MCU RMX1000设备出现故障时，启用备用MCU RMX500，确保会议的正常召开和进行。

3）在IE浏览器中输入RMX1000（IP地址：11.20.14.168）或RMX500（IP地址：）的IP地址，然后点击电脑键盘的“Enter 回车”按钮即可察看到下图。

RMX1000 登录界面RMX500登录界面4）在RMX1000或RMX500 MCU的对话框中输入用户名和密码，用户名、密码均为POLYCOM，点击“登录”按钮即可成功登录MCU设备。

如下图二、会议创建1、会议模版的创建1）在RMX1000或RMX500 MCU设备中点击RMX管理选项中的“会议模版”按钮，即可进入会议模版菜单。

如下图：2）点击会议模版菜单中的“新建会议模版”按钮，即进入会议模版创建的选项。

如下图：点击“新建会议模版”按钮后，会弹出如下对话框。

会议模版对话框3）会议模版依据会议召开的模式可分为三种。

模式 1：总行----沈阳分行（带大连中支）；模式 2：总行----沈阳分行-----地市中支；模式 3：沈阳分行----地市中支。

F．如需启用会场自动静音功能，需要在对话框中将“自动静音”选中。

具体配置如下图：常规G．会议模版对话框中的“视频质量”、“视频设置”、“外观设置”、“录制”、“字幕”、“会场名称”等菜单选项均不需要设置，默认设置即可。

H．点击会议模版对话框的“确认”按钮即可实现会议模版的创建。

如下图：5）模式2：总行---沈阳分行-----地市中支视频会议模版的创建过程：A．在对话框中输入名称-----例如：总行级联会议（带地市中支）；B．在对话框中选择连接速率---例如：1024Kbps（沈阳分行会议模版连接速率须与总行会议模版连接速率一致）；C．在对话框中将“启用从级联策略”选中；D．在对话框中将“最小预留资源数”和“最大可用资源数”均选中；E．如需启用会场断线重邀功能，需要在对话框中将“自动重邀”选中。

F．如需启用会场自动静音功能，需要在对话框中将“自动静音”选中。

H．点击会议模版对话框的“确认”按钮即可实现会议模版的创建。

如下图：6）模式3：沈阳分行-----地市中支视频会议模版的创建过程：A．在对话框中输入名称-----例如：沈阳分行会议；B．在对话框中选择连接速率---例如：1024Kbps；C．在对话框中将“最小预留资源数”和“最大可用资源数”均选中；D．如需启用会场断线重邀功能，需要在对话框中将“自动重邀”选中。

E．如需启用会场自动静音功能，需要在对话框中将“自动静音”选中。

具体配置如下图：F．会议模版对话框中的“视频质量”、“视频设置”、“外观设置”、“录制”、“字幕”、“会场名称”等菜单选项均不需要设置，默认设置即可。

G．点击会议模版对话框的“确认”按钮即可实现会议模版的创建。

如下图：2、地址簿的创建1）在MCU管理界面上点击“地址簿”菜单，选中“新建与会者”按钮。

如下图：然后会弹出如下对话框：2）地址簿的配置过程：A．在对话框中输入名称----例如：中国人民银行鞍山中心支行；B．在对话框中输入IP地址---例如：IP地址11.20.46.11；C．在对话框中呼叫方向设置为“呼出”；D．其他选项默认即可；如下图：E．点击“确认”按钮后，与会者便可成功添加到地址簿中。

F．重复A，B，C，D，E步骤，直到将所有与会者添加完毕。

地址簿便会成功创建。

3）添加总行MCU的IP地址配置过程：A．在对话框中输入名称----例如：中国人民银行总行MCU；B．在对话框中输入IP地址---例如：IP地址；C．在对话框中将“级联”选中设置为“从”；D．在对话框中将“呼叫方向”设置为“呼入”；E．其他选项默认即可；如下图：F．点击“确认”按钮后，与会者便可成功添加到地址簿中。

3、会议创建1）在MCU管理界面上“会议”菜单中，点击“新建会议”按钮，即可进入会议创建菜单。

如下图：点击创建会议之后会弹出对话框如下图所示：常规选项中的参数配置：在会议名称中输入一个会议名称，根据会议需求在会议模版中选择已经建立好的会议模版，在会议时长中选择会议持续时间，其他选项使用默认。

点击与会者，对话框如下图所示：与会者选项中的参数配置：点击从地址簿添加摁钮来添加与会者，点击之后会弹出与会者列表：这里可以按住CTRL或是SHIFT选择需要参加会议的终端，人物视频用自动，选择好需要参加会议的终端点击确认。

点击之后会回到与会者对话框如下：组播和信息选项采用默认即可：点击确认之后会议即可创建成功，创建成功之后的界面如下：三、会议操作在会议进行中，我们可以选择某一个会场来进行一些操作，包括终端的邀请挂断与音视频的放行和阻塞操作。

下面是每一个摁钮的功能：1、增加与会者：点击之后弹出对话框如下所示。

在名称里面输入新的与会者名称，在IP地址里面输入新的与会者IP地址。

其他选项用默认。

点击确定后，会在正在召开的会议中加入新的与会者。

（需要注意的是，当MCU资源不足时，会弹出无法新建与会者的提示。

）2、连接与会者：选中一个状态是断开的与会者，点击连接之后，终端就会被连接。

3、挂断与会者：选中一个状态是连接的与会者，点击挂断之后，终端就会被挂断。

4、删除与会者：选中一个与会者，点击删除之后，与会者会被踢出会议。

5、静音：选中一个没有被静音与会者，点击静音之后，与会者会被强制静音，这个静音与终端的静音是相互独立的，两者只要有一个静音声音就无法传出。

6、取消静音：选中一个被静音的与会者，点击取消静音之后，与会者的静音就会被取消，如果与会者需要发言，与会者的终端也要取消静音才可以发言。

7、视频阻塞：选中一个没有被阻塞视频的与会者，点击视频阻塞之后，该与会者的视频数据将无法上传。

一般当这个与会者的图像质量不好的时候可以将其视频数据阻塞。

8、取消阻塞：选中一个被视频阻塞的与会者，点击取消阻塞之后，该与会者的视频数据将被放行。

9、闭音：选择一个没有被闭音的与会者，点击闭音之后，该与会者将无法听到其他与会者的发言。

但是该与会者仍然可以讲话。

10、取消闭音：选择一个被闭音的与会者，点击取消闭音之后，该与会者将可以听到其他与会者的发言。

11、监测：选择一个与会者，点击监测之后，会弹出一个监测的画面，在本地电脑上可以直接观看该与会者的图像。

（弹出窗口后如果无法观看与会者，那么有可能是因为操作系统缺少系统文件。

）12、添加与会者到地址簿：如果新建与会者，并且用户需要将这个与会者添加到地址簿中，那么选中新建的与会者之后点击这个摁钮就可以将新建的与会者添加到地址簿中。

13、功能同3。

14、功能同4。

15、功能同6。

16、功能同7。

17、功能同9。

18、设置为主席：选中一个需要设置成主席的与会者（一般都设置本地主终端为主席），点击之后终端就会被设置为主席。

19、功能同11。

20、静音除我以外所有：点击之后其他与会者都会被静音。

21、添加与会者到地址簿：点击之后会将该与会者添加到地址簿中。

22、属性：点击之后会弹出显示与会者连接状态等一些数据的对话框，便于管理员分析数据。

下面是会议的流程：a)会议开始前的测试操作：右键点击会议名称，然后点击会议属性如下图，点击后会弹出如下对话框；点击视频设置如下图：选择视频设置之后，在演讲者这里选择主会场作为演讲者，然后将点名前面的方框里面勾选。

勾选之后会在下面看到一个麦克风的图标，说明已经启用了点名模式。

然后再下面的下拉框里面选择被点名的会场。

选择被点名的会场之后，主会场观看被点名的会场，被点名的会场声道自动被放开，其他会场的声道被自动静音。

这样主会场就可以对每一个分会场进行图像和声音的测试。

b)会议召开的模式：有两种模式，一种是轮询模式，另一种是分屏模式。

轮询模式：右键点击会议名称，然后点击会议属性如下图，点击后会弹出如下对话框；点击定制轮询，左边的列表中显示的是所有已经连接的与会者，在左边选中需要被轮询的与会者之后再点击添加摁钮可以将这些与会者加入到轮询列表，同样，在轮询列表中也可以选择不需要轮询的与会者将其删除轮询列表。

如果需要全部与会者都参加轮询只需要点击添加所有即可。

（需要注意的是轮询功能和点名功能不能同时使用。

轮询的间隔时间需要在上面提到的视频设置里面选择自动轮询的间隔时间。

）分屏模式：右键点击会议名称，然后点击会议属性如下图，点击后会弹出如下对话框；点击视频设置，如果主会场在分屏状态下需要观看自己的分屏图像，那么需要在分屏模式下选择相同分屏，如果不需要则选择演讲者模式；在分屏模式右侧的对称分屏如果勾选，那么就只能选择4等分屏，9等分屏，16等分屏之类的对称分屏模式；如果不选择那么就可以进行一些非等分屏的模式的操作；在左下方的分屏状态选择区域里面可以根据实际需要选择分屏数量，下面以4等分屏为例，操作员可以根据需要在每一个分屏区域选择被观看的与会者。

之后点击应用摁钮，即可观看到需要的分屏图像。

两种开会模式介绍完毕，下面来介绍字幕功能；点击字幕选项，会变成如下对话框，在内容里面输入字幕的内容，然后可以在下面选择字幕的字体大小，颜色、显示、次数、滚动速度、透明度等设置。
