电伴热带基本知识
避免将电伴热带直接接触易燃 易爆物品
确保电伴热带的接线正确避免 短路
定期检查电伴热带的运行情况 及时发现并处理故障
感谢观看
汇报人：
电伴热带具有耐高温、耐腐蚀、耐老化等优点广泛应用于石油、化工、电力等行业。
03
电伴热带的分类
矿物绝缘电伴热带
工作原理：通过电热丝发热产生热量 特点：耐高温、耐腐蚀、耐老化 应用领域：石油、化工、电力、冶金等行业 优点：使用寿命长安全性高节能环保
硅橡胶电伴热带
材质：硅橡胶
应用：石油、化工、电力等行业
防止管道腐蚀：电伴热带可以防止管道因温度过低而引起的腐蚀延长 管道使用寿命。
节能环保：电伴热带可以减少能源消耗降低碳排放符合环保要求。
罐体保温
罐体保温：电伴热带在罐体保温中的应用 罐体保温原理：通过电伴热带的热量传递保持罐体内部温度稳定 罐体保温效果：提高罐体保温效果降低能耗 罐体保温应用领域：石油、化工、食品、医药等行业的罐体保温
电伴热带可以节省能源减少屋 顶积雪融化对环境的影响
太阳能热水器防冻
电伴热带在太阳能热水器中的应用 防冻原理：通过电伴热带加热防止太阳能热水器在低温环境下冻结 应用场景：适用于冬季寒冷地区防止太阳能热水器冻结 优点：节能环保提高太阳能热水器的使用寿命
06
电伴热带的选择与 使用注意事项
电伴热带的选择要点
节能环保
电伴热带采用环保材料减少 对环境的影响
电伴热带采用低功耗设计节 省能源
电伴热带使用寿命长减少更 换频率降低废弃物产生
电伴热带可以自动调节温度 减少能源浪费
安装简便
电伴热带安装简单无需专业人 员操作
电伴热带可以自由弯曲适应各 种形状的管道
电伴热带可以快速安装节省时 间
电伴热带原理及使用
电伴热带简介一、作用：电伴热是用电热来补偿被伴热体（容器、管道等）在工艺过程中的热量损失，以维持介质工艺温度。
二、分类：自限式电伴热带：电热功率随系统温度的变化自调，随时补偿温度变化，避免伴热带过热烧毁。
恒功率电伴热带：通电后功率输出是恒定的，不会随外界环境、保温材料、伴热的材质变化而变化，而其功率的输出或停止通常是由温度传感器来控制。
三、结构：自限温电伴热带组成：平行导电金属线芯、发热芯带（PTC材料）、绝缘层、屏蔽层、防护套。
四、原理：当温度升高时，导电塑料产生微分子的膨胀，碳粒渐渐分开，引起电路终端电阻上升，伴热带会自动减少功率输出。
当温度变低时，导电塑料又恢复到微分子收缩状态，碳粒相应连接起来，形成电路，伴热带发热功率又自动上升。
五、按结构分类自限温伴热带可分为：基本型：由芯带和绝缘构成的自限温伴热带，用“J”表示。
加强型：在基本型外，再包覆一层外护套，用“B”表示。
防爆型：在基本型外，将金属丝编织形成屏蔽层，具有接地和增强保护的作用，再包覆一层外护套，用“P”表示。
耐腐型：在基本型自限温伴热带外包裹一层具有耐酸、碱特性的外护套，用“F”表示。
六、按温度分类：自限温电伴热带各系列参数七、具体型号规格：例：D BRZ-25-200-J低温型，伴热带窄型，标称功率25W/m ，额定电压220 V ，基本型。
八、阻值：芯带发热可认为是并联电路，芯带发热阻值变化，功率也变化；芯带在稳定时必须有一个定型阻值作为电压选择依据。
九、绝缘：绝缘表面应光滑平整、色泽均匀；应紧密挤包在芯带上。
十、防护套：护套应单层挤包，表面平整、色泽均匀，且容易剥离不损伤绝缘和编织层。
十二、 安装注意事项：1. 严禁蒸汽伴热和电伴热混用于一体；2. 及时处理被伴热物体锋利的边及毛刺；3. 绝缘层不得损坏，应紧贴被加热体以提高热效率，若被伴热体为非金属体，应用铝箔胶带增大接触传热面积，用紧固带固定，严禁用金属丝绑扎；4. 法兰处介质易泄露，缠绕电热带时应避开其正下方；5. 避免电伴热带两根母线直接接触，造成短路；6. 用防水密封胶和防水绝缘胶布处理电伴热接头与盲头；7. 屏蔽层必须接地，接地电阻不大于4Ω，绝缘阻值不低于20M Ω； 8. 电伴热带安装时的最小弯曲半径不得小于其厚度的5~6倍；9. 缠绕方法应尽可能使散热体必要时随时可拆除进行维修或更换而不损坏电热带或影响其它线路。
伴热带知识

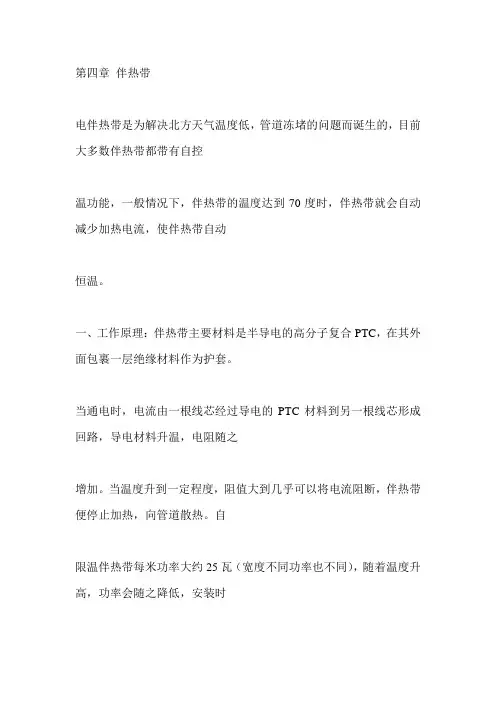

第四章伴热带电伴热带是为解决北方天气温度低，管道冻堵的问题而诞生的，目前大多数伴热带都带有自控温功能，一般情况下，伴热带的温度达到70度时，伴热带就会自动减少加热电流，使伴热带自动恒温。
一、工作原理：伴热带主要材料是半导电的高分子复合PTC，在其外面包裹一层绝缘材料作为护套。
当通电时，电流由一根线芯经过导电的PTC材料到另一根线芯形成回路，导电材料升温，电阻随之增加。
当温度升到一定程度，阻值大到几乎可以将电流阻断，伴热带便停止加热，向管道散热。
自限温伴热带每米功率大约25瓦（宽度不同功率也不同），随着温度升高，功率会随之降低，安装时可随意剪断，取其不同长度。
二、伴热带安装注意事项：（一）、伴热带安装时遵循四原则：1、长度足够：按照需要保温的管道，取足够的长度，中间不得接头。
2、线头错开：接头和盲头的两根线芯错开至少2cm ，不得平行。
3、注意防水：用防水胶布和防水密封胶按要求密封接头。
4、放在中间：将伴热带的接线端和盲端放在两层保温的中间。
（二）、伴热带五注意事项：1、电伴热带的功率要同主控制器的功率相匹配，尽量最长敷设不超过50m 。
2、电伴热带敷设时必须紧贴管道，以减少热量丢失。
3、防冻感温探头不得与伴热带直接接触，感温探头应和伴热带分别放在管道两侧，以免造成感温不准确。
4、施工过程中，伴热带表层不得划伤，破皮或有裂痕等。
一旦发现，立即更换。
5、不得过度弯曲或折弯伴热带，其最小弯曲半径应大于五倍带宽。
三、故障检修：故障迹象可能原因校正方法线路断路器跳闸1）断路器选型太小2）线路需电量超过断路器所能提供3）断路器在低于设计起动温度下起动4）断路器故障5）接线盒或其他配件有短路6）电热带收到机械损坏7）尾端处误将电热带两导线连接8）电热带首尾端绝缘层热收缩，导电体与管线或屏蔽层短路；123）重新计算核对电路所需电量，再选配合用的断路器（供电电缆亦应选配）；4）对断路器进行检查；5、6）确定故障所在，进行重装或更换。
电伴热常识.
• 计算电伴热某一回路输出功率是否正常，可以帮 助判断该回路电伴热工作是否正常。电伴热带输 出功率的计算方法如下：
• （1）闭合电伴热带回路的开关，让其工作10min 以上，测量其工作电流。
• （2）测量保温层下的温度。
• （3）计算电伴热带的放热量，W/m=Z*V/m。
• （4）在该型号电伴热带温度——放热量曲线上比 较测量温度时的热量值于同一温度下的放热量的 计算值。如果计算值大大低于特性曲线上的值 （温度-放热量特性曲线），说明电伴热带损坏或 部分损坏，需要更换。
• ⑨若回路出现接地故障或过载，分路开关跳闸，报警装置发出报警信号， 这时，应尽快查明原因，找出故障点，进行处理。
电伴热系统的操作维护
• 电伴热系统在正确的安装和操作时，其运 行是安全可靠的，使用寿命也较长。但由 于安装运行维护不当，或运行过程中的工 艺设备、管线运行状态或温度等条件的变 化，会引起不必要的故障，减少使用寿命。 这就要求操作人员要加强巡检及时发现故 障并查明原因，迅速解决，保证电伴热系 统安全可靠地运行。
• ② 回路发热量为零或 低于额定值
可能存在的故障原因：
相应的排除方法：
a 电压低或没有电压；
修复电源电缆和电力设备；
b 二通、三通接头脱落或电伴热带中间被切 检查回路和电伴热带长度，计算发热量，把
电伴热带详细资料教学课件
CHAPTER 05
电伴热带的选型与使用注意事项
如何选择合适的电伴热带
01
02
03
根据使用环境选择
根据伴热物体的材质、环 境温度、湿度等条件选择 合适的电伴热带。
根据伴热需求选择
根据伴热长度、功率需求 等因素选择合适的电伴热 带。
考虑安全性能
选择具有过载保护、短路 保护等安全性能的电伴热 带。
电伴热带的安装步骤与注意事项
详细描述
串联电伴热带是将多个发热芯线串联连接，电流通过每个发 热芯线产生热量，从而达到伴热保温的效果。串联电伴热带 长度可按需定制，适用于长距离管道的保温和防冻。
并联电伴热带
总结词
并联电伴热带是将多个发热芯线并联起来形成一个整体的电伴热带。
详细描述
并联电伴热带是将多个发热芯线并联连接，电流通过每个发热芯线产生热量，从 而达到伴热保温的效果。并联电伴热带可以同时多路输出，适用于多分支管道的 保温和防冻。
电伴热带可以任意裁剪，适应 不同长度和温度需求，通过温 度控制器实现温度自动调节。
电伴热带具有安装简便、维护 方便、使用寿命长等特点。
CHAPTER 02
电伴热带类型
恒功率电伴热带
总结词
一种在全温度范围内输出功率恒定的 电伴热带。
详细描述
恒功率电伴热带在全温度范围内输出 恒定的功率，不会随温度变化而改变 。它主要用于管道、罐体的保温和防 冻，维持温度恒定。
安装电伴热带
将电伴热带安装在保温材料上， 确保电伴热带与保温材料紧密贴
合。
电伴热带的使用与维护
01
02
03
04
使用前阅读说明书
在使用电伴热带之前，请仔细 阅读产品说明书，了解使用方
电伴热的基础知识讲解
电伴热的基础知识讲解电伴热的基础知识⼀,前⾔我把有关电伴热的⼀些基础知识整理出来供刚刚涉⾜这个⾏业的朋友参考，也可以作为给⽤户的技术讲座参考资料使⽤。
(⼀)为什么要伴热在⼯业⽣产过程中为了保证⽣产的正常运⾏和节约能源，⼤多数的设备和管道都要采取隔热（保温）措施。
但是，在⼯艺介质的存储和传输过程中散热损失还是不可避免的。
散热就意味着设备和管道中介质温度的降低。
介质温度的降低将会带来好多的问题。
例如，设备和管道中⽔的温度的降低会造成冻结；⾷⽤油管道中⾷⽤油温度的降低会造成黏度增加，阻⼒增⼤，流动困难。
三聚氰氨如果温度降低将会析出结晶造成设备和管道的报废。
沥青如果温度降低将会凝固造成灌肠。
这些问题的产⽣都将使得⽣产⽆法正常运⾏。
为了保证⽣产的正常运⾏和节约能源，在⽣产、存储和运输的过程中就必须从设备和管道的外部或内部给介质补充热量。
这就是伴热的⽬的。
伴热和加热不同，伴热只是补充介质热量的损失，维持⼀定的温度，避免介质温度的降低带来的问题，⼀般维持温度都低于操作温度。
加热则要求给介质提供⼤量的热量，使得介质温度⾼于原来的温度（如管道介质的进⼝温度）。
因此加热⽐较伴热需要消耗更多的能量。
(⼆)传统的办法和缺点传统的办法是以蒸汽、热⽔或导热油为热媒，⽤内外伴管、夹套管或内外盘管的⽅式向设备和管道提供所需的热量。
导热油需要建造专门的系统，还要定期更换导热油，费⽤太⾼。
⼯⼚⼚区内，蒸汽来源⽅便，⽽且蒸汽潜热⼤，所以⼤多数选择蒸汽为热媒。
但是，蒸汽的供汽、疏⽔、凝液回收系统复杂，安装的⼯程量⼤。
蒸汽的温度很难控制难以满⾜不同介质对维持温度的不同需要。
蒸汽系统的热效率低，能耗⽐较⼤，能量利⽤不合理。
蒸汽系统的阀门和疏⽔器等容易泄露会造成能量的⼤量浪费同时还会影响环境。
蒸汽系统的设备和管道还容易腐蚀，维修的费⽤也很⾼。
另外蒸汽系统的运⾏成本也⽐较⾼。
(三)电伴热的产⽣和优势正是因为上述的原因，五、六⼗年代，国外着⼿研究⽤电能转换热能的新产品。
电伴热带原理及使用
电伴热带简介一、作用：电伴热是用电热来补偿被伴热体（容器、管道等）在工艺过程中的热量损失，以维持介质工艺温度。
二、分类：自限式电伴热带：电热功率随系统温度的变化自调，随时补偿温度变化，避免伴热带过热烧毁。
恒功率电伴热带：通电后功率输出是恒定的，不会随外界环境、保温材料、伴热的材质变化而变化，而其功率的输出或停止通常是由温度传感器来控制。
三、结构：自限温电伴热带组成：平行导电金属线芯、发热芯带（PTC材料）、绝缘层、屏蔽层、防护套。
四、原理：当温度升高时，导电塑料产生微分子的膨胀，碳粒渐渐分开，引起电路终端电阻上升，伴热带会自动减少功率输出。
当温度变低时，导电塑料又恢复到微分子收缩状态，碳粒相应连接起来，形成电路，伴热带发热功率又自动上升。
五、按结构分类自限温伴热带可分为：基本型：由芯带和绝缘构成的自限温伴热带，用“J”表示。
加强型：在基本型外，再包覆一层外护套，用“ B”表示。
防爆型：在基本型外，将金属丝编织形成屏蔽层，具有接地和增强保护的作用，再包覆一层外护套, 用“ P”表示。
耐腐型：在基本型自限温伴热带外包裹一层具有耐酸、碱特性的外护套，用“ F”表示。
EA 也1廿体;2 （发昭电阻体）PTC芯带;3绘编展图I離本型结构示恿團1导他2 :发热电阻体J PTC芯臨3總嫌廉;址属编詼屏嚴层图2屛谶型结枸示意图六、按温度分类:呆列代号：低■MID）・中斛型煜几高制堆〔（；》九、绝缘： 绝缘表面应 光滑平整、色泽 均匀；应紧密挤 包在芯带上。
十、防护套：护套应单层挤包，表面平整、色泽均匀，且容易剥离不损伤绝缘和编织层。
井类：輩本型〔门加撞型［旳 耐脱塑〔F ） 防爆型（P ） 锁底褪用电•-标称帯宽：眸通別不标注.宽帘型〔即 产品比号："件热"的徨语桥音網写例：D BRZ-25-200-J低温型，伴热 带窄型，标称功 率25W/m ，额定 电压220 V ，基 本型。
八、阻值：芯带发热可认为是并联电路，芯带 发热阻值变化，功率也变化；芯带在稳 定时必须有一个定型阻值作为电压选择 依据。
