电伴热带安装与使用说明书
电伴热安装手册(BARTEC)
在潜在性爆炸危险存在的区域必须遵守以下相关适用规则： - 德国联邦共和国范围内: DIN VDE 0165, DIN VDE 0100, DIN VDE 0105, Elex V, EX-RL - 欧洲范围内:EN 50014, EN 50019, EN 60079-14 (附录)
经过大约3周之后才能够完成。
BARTEC Engineering Competence Center
3
安装与操作
4.2 自限并联电路伴热带的安装
4.2.1 伴热带操作方式
使用稳固的握持装置将伴热带从线圈上缠解下来。 从线圈上沿直线拆解伴热带。
■ 不要弯曲或撮捏伴热带，或将其置于尖锐边角上。 ■ 不要踩踏伴热带或开车从伴热带上碾过；不要将其作为步进回路。 ■ 伴热带末端应一直安装保护套。
是BARTEC伴热带的专用连接配件，并经过各类测试机构的检测和批准。
2.伴热带选择与项目规划
在安装任何电气式伴随加热系统之前，安装人员应检查伴随加热系统的规划和设计是否 正确。建议尤其要检查以下各点：
■ 是否有准确的项目规划文件？
■ 所选择的伴随加热系统能否满足当前要求？
这尤其适用于： - 计算后的耗热量 - 检测证书中规定的温度级别 - 最大允许工作温度 - 最大允许环境温度
安装与操作
4.2.4 直线安装
■ 将伴热带大致沿“4：30”和“7：30”的时钟位置安装在管道上。
■ 不要在水平管道的最低点安装伴热带。 ■ 也不要将伴热带安装在水平管道的上半部分，除非项目规划书中这样要求。这样，

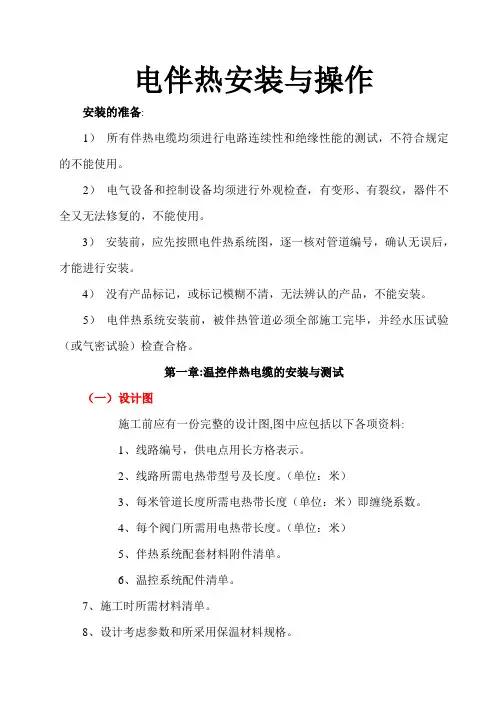

电伴热带安装与使用说明手册
电伴热安装与操作安装的准备:1）所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。
2）电气设备和控制设备均须进行外观检查，有变形、有裂纹，器件不全又无法修复的，不能使用。
3）安装前，应先按照电件热系统图，逐一核对管道编号，确认无误后，才能进行安装。
4）没有产品标记，或标记模糊不清，无法辨认的产品，不能安装。
5）电伴热系统安装前，被伴热管道必须全部施工完毕，并经水压试验（或气密试验）检查合格。
第一章:温控伴热电缆的安装与测试（一）设计图（二）施工前应有一份完整的设计图,图中应包括以下各项资料:（三）1、线路编号，供电点用长方格表示。
（四）2、线路所需电热带型号及长度。
（单位：米）（五）3、每米管道长度所需电热带长度（单位：米）即缠绕系数。
（六）4、每个阀门所需用电热带长度。
（单位：米）（七）5、伴热系统配套材料附件清单。
（八）6、温控系统配件清单。
7、施工时所需材料清单。
8、设计考虑参数和所采用保温材料规格。
（二）施工前准备工作（A）管道系统1、管道系统与配备都已施工完毕。
2、防锈防腐涂层已干透。
3、管道系统施工规范与设计图中所示一致。
4、锉去所有毛刺和利角。
（B）电热带和配件1、电热带表面有否损破。
2、电热带的绝缘性能良好（要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ）。
3、电热带与所有配件的型号与设计要求一致。
（C）现场准备1、将一卷电热带与卷筒放置于一支架上，并放置在线路其中一端附近。
2、沿管道布电热带，并避免：*将电热带放置于毛刺和利角上。
*用力拉扯电热带。
*脚踏或重物放置电热带上。
（三）单根电热带施工法1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电热带固定于管道上。
2、平敷时尽可能将电热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电热带。
4、按设计图所示[缠绕系数]布线（系数为整数应平敷以利减少接点）。
5、所有散热体（如支架、阀门、法兰等）应按设计图要求预留所需电热带长度，将此段电热带缠绕于散热主体上并固定。

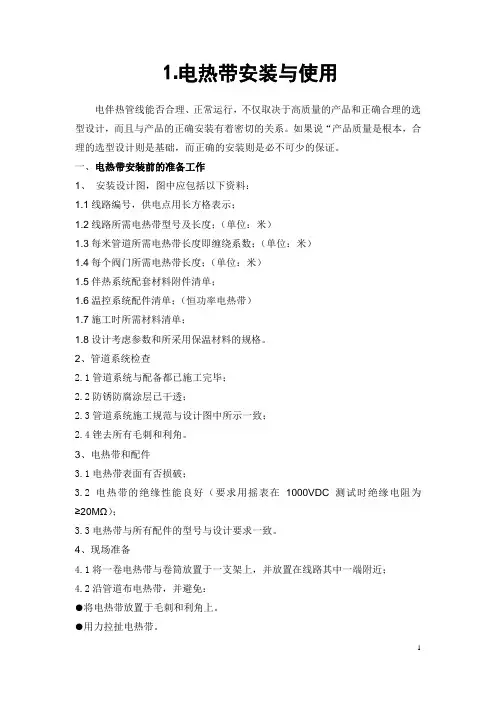

电热带安装操作手册
⒈电热带安装与使用电伴热管线能否合理、正常运行，不仅取决于高质量的产品和正确合理的选型设计，而且与产品的正确安装有着密切的关系。
如果说“产品质量是根本，合理的选型设计则是基础，而正确的安装则是必不可少的保证。
一、电热带安装前的准备工作1、安装设计图，图中应包括以下资料：1.1线路编号，供电点用长方格表示；1.2线路所需电热带型号及长度；（单位：米）1.3每米管道所需电热带长度即缠绕系数；（单位：米）1.4每个阀门所需电热带长度；（单位：米）1.5伴热系统配套材料附件清单；1.6温控系统配件清单；（恒功率电热带）1.7施工时所需材料清单；1.8设计考虑参数和所采用保温材料的规格。
2、管道系统检查2.1管道系统与配备都已施工完毕；2.2防锈防腐涂层已干透；2.3管道系统施工规范与设计图中所示一致；2.4锉去所有毛刺和利角。
3、电热带和配件3.1电热带表面有否损破；3.2电热带的绝缘性能良好（要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ）；3.3电热带与所有配件的型号与设计要求一致。
4、现场准备4.1将一卷电热带与卷筒放置于一支架上，并放置在线路其中一端附近；4.2沿管道布电热带，并避免：●将电热带放置于毛刺和利角上。
●用力拉扯电热带。
1●脚踏或重物放置电热带上。
二、电热带安装方法1、单根电热带施工法1.1玻璃纤维压敏胶带或铝箔胶带每间隔约50Cm处将电热带固定于管道上；1.2平敷时尽可能将电热带附在管道下的45度侧方；1.3在线路的第一供电点和尾端各预留1m长的电热带；1.4按设计图所示（缠绕系数）铺线（系数为整数应平敷以减少接点）；1.5所有散热体（如支架、阀门、法兰等）应按设计图要求预留所需电热带长度，将此段电热带缠绕于散热主体上并固定。
下列各点应注意：●散热体应有设计所需电热带的长度。
●电热带可互相重叠或交叉。
●缠绕方法应尽可能使散热体必要时随时可拆除进行维修或更换而不损坏电热带或影响其它线路。
电伴热使用说明书
管道电伴热文件北京长胜创业科技有限公司电伴热作业指导一、目的检验电缆在运输、存放、敷设过程中是否受到损伤，电缆头制作质量是否达到标准要求，保证电缆安全可靠地投入运行。
二、编制依据（1）03S401《管道和设备保温、防结露及电伴热》（2）GB/T 19835—2005 自限温电伴热带（3）GB/T 20841—2007 额定电压300/500V生活设施加热和防结冰用加热电缆三、安装范围管道电伴热用伴热电缆。
四、应具备的条件1、电缆敷设到位，电缆头制作完毕。
2、环境相对湿度不高于80%，温度不低于－30℃。
3、试验所需仪器仪表配备齐全、在有效期内。
4、调试人员熟悉掌握试验方法、仪器的操作使用。
五、调试顺序与技术要求及标准：安装的准备:1）所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。
2）电气设备和控制设备均须进行外观检查，有变形、有裂纹，器件不全又无法修复的，不能使用。
3）安装前，应先按照电件热系统图，逐一核对管道编号，确认无误后，才能进行安装。
4）没有产品标记，或标记模糊不清，无法辨认的产品，不能安装。
5）电伴热系统安装前，被伴热管道必须全部施工完毕，并经水压试验（或气密试验）检查合格。
a、施放电加热电缆口寸不要打硬折或长距离在地面拖拉。
b、安装电加热电缆碰到锐利的边棱要先垫上铝胶带将其锐利处打磨光滑，以防将电加热电缆外层绝缘划破。
c、电加热电缆最小弯曲半径应不小于其厚度五倍。
d、电加热电缆应紧贴管道表面，以利散热。
e、安装电加热电缆应采用铝胶带粘贴，一则增大散热面，有利于热传导；二则方便安装。
其方法是：先清楚电加热电缆途径处的油污、水分，最好能用汽油揩清。
首先每隔八十厘米，用固定胶带将电加热电缆径向固定，然后敷设复盖铝胶带，最后将胶带用力抹压，使电加热电缆平整粘贴在管道表面。
f、安装电加热电缆附件时，应将电加热电缆留有一定富裕量，以使下次检修重复使用。
g、安装恒功率电加热电缆时，由于恒功率电加热电缆在整个长度上是一段段发热节组合而成，剪切时须特别注意电热带上发热区确保发热部分控制在需伴热的部位。
如何安装及使用电伴热带
如何安装及使用电伴热带电伴热带是一种用于加热管道、容器和设备的热电偶件，它可以有效地加热需要保温的管道，以防止其结冰或过冷。
在本文中，我将为您介绍如何安装和使用电伴热带，并提供一些注意事项和安全建议。
一、安装电伴热带1.准备工作在安装电伴热带之前，您需要进行以下准备工作：-确定需要保温的管道的长度和直径。
-根据保温要求选择合适的电伴热带产品。
-准备好所需的安装工具和材料，如绝缘带、防水胶带和连接头等。
2.安装步骤按照以下步骤安装电伴热带：步骤一：清洁管道表面使用清洁剂或布清洁管道表面，确保其光滑、干燥、符合安装要求。
步骤二：固定伴热带将电伴热带沿管道的长度均匀地缠绕在管道上，并使用绝缘带或胶带将其固定在管道上。
确保电伴热带与管道紧密贴合，避免产生间隙。
注意不要过分拉伸电伴热带，以免影响使用效果。
步骤三：连接电源将电伴热带的电源线连接到适配器或主控箱，根据提供的接线图进行正确的接线。
步骤四：测试电伴热带将电源连接到适配器或主控箱，开启电源，确保电伴热带能正常工作。
您可以用手触摸电伴热带表面，确认其是否受热。
请注意不要使用手直接接触电伴热带，以免烫伤。
二、使用电伴热带的注意事项1.安全使用电源-在使用电伴热带之前，请确保电源电压与电伴热带的额定电压相匹配。
-不要使用受损的电源线或插头。
-不要同时连接多个电伴热带，以免电源过载。
-在使用结束后及时关闭电源，避免长时间的空载运行。
2.防水处理为了确保电伴热带的安全使用，您需要进行防水处理。
使用防水胶带或胶水将连接头和电伴热带的接头部分进行紧密包裹，以防止水分渗入导致短路或电伴热带损坏。
3.定期检查定期检查电伴热带的工作状态，包括连接头的紧固情况、电源线和电伴热带的损坏情况等。
如果发现任何问题，及时修复或更换电伴热带。
4.遵循使用规范请确保按照电伴热带的使用规范使用，并遵循相关安全操作规程。
如果您对操作不熟悉，可以请专业人员进行安装和维修。
总结：电伴热带是一种有效的加热设备，可以帮助保温管道和设备，防止结冰或过冷。

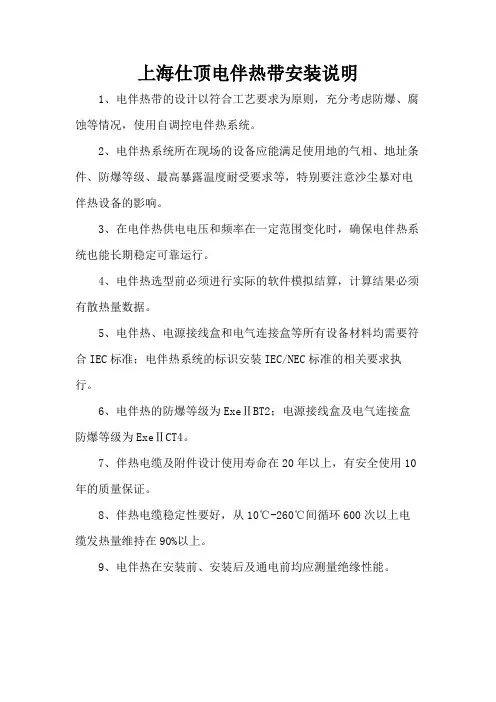

上海仕顶电伴热带安装说明
上海仕顶电伴热带安装说明
1、电伴热带的设计以符合工艺要求为原则，充分考虑防爆、腐蚀等情况，使用自调控电伴热系统。
2、电伴热系统所在现场的设备应能满足使用地的气相、地址条件、防爆等级、最高暴露温度耐受要求等，特别要注意沙尘暴对电伴热设备的影响。
3、在电伴热供电电压和频率在一定范围变化时，确保电伴热系统也能长期稳定可靠运行。
4、电伴热选型前必须进行实际的软件模拟结算，计算结果必须有散热量数据。
5、电伴热、电源接线盒和电气连接盒等所有设备材料均需要符合IEC标准；电伴热系统的标识安装IEC/NEC标准的相关要求执行。
6、电伴热的防爆等级为ExeⅡBT2；电源接线盒及电气连接盒防爆等级为ExeⅡCT4。
7、伴热电缆及附件设计使用寿命在20年以上，有安全使用10年的质量保证。
8、伴热电缆稳定性要好，从10℃-260℃间循环600次以上电缆发热量维持在90%以上。
9、电伴热在安装前、安装后及通电前均应测量绝缘性能。
电伴热带安装与使用说明书精选文档
电伴热带安装与使用说明书精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电伴热安装与操作安装的准备:1）所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。
2）电气设备和控制设备均须进行外观检查，有变形、有裂纹，器件不全又无法修复的，不能使用。
3）安装前，应先按照电件热系统图，逐一核对管道编号，确认无误后，才能进行安装。
4）没有产品标记，或标记模糊不清，无法辨认的产品，不能安装。
5）电伴热系统安装前，被伴热管道必须全部施工完毕，并经水压试验（或气密试验）检查合格。
第一章:温控伴热电缆的安装与测试（一）设计图（二）施工前应有一份完整的设计图,图中应包括以下各项资料:（三）1、线路编号，供电点用长方格表示。
（四）2、线路所需电热带型号及长度。
（单位：米）（五）3、每米管道长度所需电热带长度（单位：米）即缠绕系数。
（六）4、每个阀门所需用电热带长度。
（单位：米）（七）5、伴热系统配套材料附件清单。
（八）6、温控系统配件清单。
7、施工时所需材料清单。
8、设计考虑参数和所采用保温材料规格。
（二）施工前准备工作（A）管道系统1、管道系统与配备都已施工完毕。
2、防锈防腐涂层已干透。
3、管道系统施工规范与设计图中所示一致。
4、锉去所有毛刺和利角。
（B）电热带和配件1、电热带表面有否损破。
2、电热带的绝缘性能良好（要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ）。
3、电热带与所有配件的型号与设计要求一致。
（C）现场准备1、将一卷电热带与卷筒放置于一支架上，并放置在线路其中一端附近。
2、沿管道布电热带，并避免：*将电热带放置于毛刺和利角上。
*用力拉扯电热带。
*脚踏或重物放置电热带上。
（三）单根电热带施工法1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电热带固定于管道上。
2、平敷时尽可能将电热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电热带。
如何安装及使用电伴热带
如何安装及使用电伴热带电伴热带是一种利用加热电缆或电伴热带帮助保温、防冻的装置。
它可以用于各种管道、容器、设备等的加热和保温。
下面将详细介绍电伴热带的安装及使用。
第一部分：电伴热带的安装1.准备工作在安装电伴热带之前，需要进行一些准备工作。
首先要确定需要加热或保温的管道或容器的尺寸和长度。
其次，需要确定所需的电伴热带的型号和规格。
最后，需要准备一些安装所需的材料和工具，如电伴热带、绝缘胶带、金属带、电缆固定器等。
2.安装电伴热带首先，将电伴热带沿着需要加热的管道或容器进行固定。
可以使用绝缘胶带或金属带将电伴热带固定在表面上。
确保电伴热带与管道或容器的表面有良好的接触。
接下来，将电伴热带的两端接入电源。
通常，电伴热带的一端会带有插头，可以直接插入电源插座。
另一端则需要使用电缆固定器将其固定在管道或容器上。
最后，使用绝缘胶带或其他绝缘材料对电伴热带进行绝缘处理，以确保安全使用。
第二部分：电伴热带的使用1.开启电源在正式使用电伴热带之前，需要先确保电源供电正常。
可以通过插头的灯泡指示灯或其他显示器来确认电源是否连接正确。
2.设置温度电伴热带通常具有温度控制功能，可以通过调节温控器来设置温度。
根据需要加热或保温的要求，将温度设置到适当的范围。
3.监控和维护使用电伴热带期间需要进行定期监控和维护，以确保其正常运行。
可以观察电伴热带的发热情况，如果发现发热不均匀或异常现象，需要及时检查和修复。
另外，还需要定期检查插头和接线是否松动，以及电缆是否损坏。
4.关闭电源在使用结束或不需要加热或保温时，需要将电源关闭。
可以通过拔掉插头或关闭开关来切断电源。
总结：安装和使用电伴热带需要注意以下几点：准备工作要充分、安装要固定牢固、绝缘要处理完善、温度要根据需要设置、监控和维护要定期进行、电源要及时关闭。
通过正确安装和使用电伴热带，可以有效地实现管道和容器的加热和保温，确保设备正常运行，并延长使用寿命。
在安装和使用过程中，务必要按照相关的安全操作规范进行操作，以确保安全和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电伴热安装与操作
安装的准备:
1）所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。
2）电气设备和控制设备均须进行外观检查，有变形、有裂纹，器件不全又无法修复的，不能使用。
3）安装前，应先按照电件热系统图，逐一核对管道编号，确认无误后，才能进行安装。
4）没有产品标记，或标记模糊不清，无法辨认的产品，不能安装。
5）电伴热系统安装前，被伴热管道必须全部施工完毕，并经水压试验（或气密试验）检查合格。
第一章:温控伴热电缆的安装与测试
（一）设计图
施工前应有一份完整的设计图,图中应包括以下各项资料:
1、线路编号，供电点用长方格表示。
2、线路所需电热带型号及长度。
（单位：米）
3、每米管道长度所需电热带长度（单位：米）即缠绕系数。
4、每个阀门所需用电热带长度。
（单位：米）
5、伴热系统配套材料附件清单。
6、温控系统配件清单。
7、施工时所需材料清单。
8、设计考虑参数和所采用保温材料规格。
（二）施工前准备工作
（A）管道系统
1、管道系统与配备都已施工完毕。
2、防锈防腐涂层已干透。
3、管道系统施工规范与设计图中所示一致。
4、锉去所有毛刺和利角。
（B）电热带和配件
1、电热带表面有否损破。
2、电热带的绝缘性能良好（要求用摇表在1000VDC测试时绝缘电阻为≥20MΩ）。
3、电热带与所有配件的型号与设计要求一致。
（C）现场准备
1、将一卷电热带与卷筒放置于一支架上，并放置在线路其中一端附近。
2、沿管道布电热带，并避免：
*将电热带放置于毛刺和利角上。
*用力拉扯电热带。
*脚踏或重物放置电热带上。
（三）单根电热带施工法
1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电热带固定于管道上。
2、平敷时尽可能将电热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电热带。
4、按设计图所示[缠绕系数]布线（系数为整数应平敷以利减少接点）。
5、所有散热体（如支架、阀门、法兰等）应按设计图要求预留所需电热
带长度，将此段电热带缠绕于散热主体上并固定。
下列各点应注意：
*散热体应有设计所需电热带的长度。
*电热带可互相重叠或交叉。
*缠绕方法应尽可能使散热体必要时随时可拆除进行维修或更换而不损坏电热带或影响其它线路。
*在使用二通或三通配件处，电热带各端应预留40cm长度。
（四）螺旋缠绕
如缠绕系数为1.4，即5m管道需要布7m的电热带，施工时先将7m长的电热带两端固定于一段长度为5m的管道上，然后将松驰的电热带缠绕在管道上，并加以固定。
（五）多根电热带施工法
1、设计图指明缠绕系数为（n=1，2…）一般用于大口径管道上，方法如下：
*电热带由管道线路一端起布线至尾端再回头至起点，路线等于系数。
（但注意最大使用长度）
*电热带由管道线路一端至尾端轮流依次布线次数等于系数。
*后备系统，关键管道作后备应急用。
所以每一线路都应当作独立线路安装，并有独立的供电点。
（六）配件安装
*按设计图要求选用配件。
*所采用密封圈需与电热带相配并和防水封胶结合。
*供电接线盒尽可能接近管道线路供电端。
*按配件安装说明书准备线口。
*每一线端应预留一小段电热带以便将来维修时用。
（七）保温材料安装前的检查和测试
*视察电热带表面是否损伤。
*视察所有配件是否安装完整。
*用摇表2500VDC摇试每一独立线路一端，绝缘电阻应在20MΩ以上。
注意摇试时间应在一分钟以上，即导电体对电热带金属屏蔽层摇试。
*将摇试结果记录在安装记录单上。
（八）保温层安装
电热带施工测试后立即进行保温层安装，并注意以下各点：
*所采用保温层的材料，厚度和规格与设计图要求符合。
*施工时保温材料必须干燥。
*保温层外应加防水外罩。
*保温层施工时应避免损伤电热带。
*保温层施工后应立即对电热带进行绝缘测试。
*在保温层外加警示标签注明“内有电热带”更需注明所有配件的位置。
（九）低温起动与安全保护：
电伴热工程一般按照设计图在正常情况下，分组起动，按常规控制投计，具有开关起动，过载保护和漏电保护，如果用于低温大功率加热，同时又低
温状态起动，瞬间起动电流转化为大功率输出可采用双闸切换装置并在切换过程中对工作电流进行监控，在安全负荷情况下过渡到过载保护系统内。
（十）防爆:
*本公司防爆电热带可用于工厂一区、二区防爆场合，安装时应避开易燃易爆气体或液体积聚的暗角等可能超过上述规定的防爆区域，非防爆配电箱应安装于非防爆区，否则应配置相应的防爆配电箱。
*除防爆等级外，应注意防爆组别。
（十一）特别注意事项
*严禁蒸汽伴热和电伴热混用于一体。
*加热带安装时不得将绝缘层破坏，应紧贴于被加热体以提高热效率，若被伴热体为非金属体，应用铝粘胶带增大接触传热面积，用尼友扎带固定，严禁用金属丝绑扎。
*法兰处介质易泄漏，缠绕电热带时应避开其正下方。
*电热带一端接入电源，另一端线芯严禁短接或与导电物质接触并剪切为“V”型，必须使用配套的封头严密套封。
*防火防爆场合应配套防爆接线盒和终端子。
接线后应用硅橡胶密封：（使用屏蔽层的电热带终端处必须将屏蔽层剥离10公分，以防造成短路）
*安装一个伴热点，测量一次绝缘，屏蔽层必须接地，绝缘阻值不能低于20兆欧/1000V。
*按电伴热各路的电压、电流等参数设定通、断电和漏电保护装置。
*蒸汽扫线：凡需蒸汽清扫管线除垢时，应注意先清扫后安装电热带，如
果每年例行扫线检查应按照特殊情况设计安装。
（十二）验收：
本手册未将安装工程施工及验收规定及“防爆、防火规程”中有关条文包括在内，施工中仍应遵循上述技术常用规范要求，在此不做复述。
第二章：使用维护
2.1维修程序
1、对管道恒温系统应每年进行最少一次例行检查，一般在冷天来临之前或检修时进行。
2、对发现任何电热带、配件、保温层或防水罩有损坏处应立即进行更换和维修。
3、必须采用我公司推荐的配件。
2.2故障检修。
