1.35 用DIS描绘电场的等势线
《用DIS描绘电场的等势线》说课课件(全国实验说课大赛获奖案例)
五、实验教学过程
模拟静电场
测量 电势
观察 场
原器材
简化设备， 培养科学思维方法
2、测量电势
逐点测量， 感受电势变化
3、观察电势变化 编程简化“大数据”分析， 一键得图，直观感受变化
4、描绘等势线
“点→面→体→面→线”， 多维度结合展现电势变化
用DIS描绘电场的等势线
——电势与等势线多种维度图像处理
一、教材与学情分析 二、教学目标 三、教学重点与难点 四、实验创新点 五、实验教学过程 六、教学效果评价与反思
一、教材与学情分析
• 教材：
• 华东师范大学《物理拓展型课程》第五章《电场》 D 电场力做功与电势差的关系 学生实验
• 电场能的特性最后一部分必修内容
知道等量异种点电荷周 围电场电势变化特点
四、实验创新点
电流场模拟静电场
• 原实验：
验证等势线的分布。
• 存在问题：
学生易按部就班机械化操作； 对电势理解不透彻； 操作过程易产生误差。
四、实验创新点
• （1）寻找等势点→测量电势数值 →
• （2）确定5个基准点→测量12×7个数据点
→
• （3）描迹法连线→利用excel生成立体图像
• 反思：
• 1、改变电压测量现实方式（DIS显示模块） • 2、改变电极形状，模拟不同静电场
拉伸
简化
提炼
*最后一张“线”图使用教师实验数据
5、总结分析
导电纸不均匀、测量数据过少
六、教学效果评价与反思
• 效果评价：
• （一）测网格状分布各点电势，感受电势大小变化，提 升实验操作能力
• （二）Excel处理“大数据”，高效直观，提升技术应用 能力
2023年上海市宝山区高考物理二模试卷+答案解析(附后)
2023年上海市宝山区高考物理二模试卷1. 揭示原子核还可以再分的事实是( )A. 电子的发现B. 质子的发现C. 天然放射性现象的发现D. 中子的发现2. 如图A、B，分别为a、b两束单色光经过相同双缝干涉装置后在屏上形成的干涉图样，则( )A. a光的波长大于b光的波长B. a光的光子能量大于b光的光子能量C. 在相同条件下，a光比b光更容易发生明显的衍射现象D. 若a光照射某金属能发生光电效应，则b光照射该金属也一定能发生光电效应3. 如图所示，塔吊正在以速度v向右上方匀速提升重物，忽略空气阻力，则( )A. 重物所受的合力指向右上方B. 重物受到三个力的作用C. 悬吊重物的钢丝绳一定竖直向上D. 钢丝绳对重物的拉力逐渐变大4. 将氧气瓶由寒冷的室外搬到温暖的室内，并放置一段时间，瓶内氧气( )A. 分子热运动的平均动能变小，压强变小B. 分子热运动的平均动能变小，压强变大C. 分子热运动的平均动能增大，压强变小D. 分子热运动的平均动能增大，压强变大5. 如图所示，直线A、B分别为电源a、b的路端电压与流过电源电流的关系图像。
若将一定值电阻分别接到a、b两电源上，通过的电流分别为和，则( )A.B.C.D. 以上情况都有可能6. 如图所示，两条斜线分别为a、b两物体做直线运动的图像，已知时两物体在同一位置，则( )A. b的速度始终比a的速度大B. b的加速度始终比a的加速度大C. 时两物体相遇D. 时两物体相遇7. 在用火箭把航天器送入太空发射的初始阶段，火箭通过燃烧消耗燃料向后吐着长长的“火舌”，推动着航天器竖直上升。
设“火舌”产生的推动力大小保持不变，且不计空气阻力，则在这个过程中航天器的加速度大小( )A. 一直增大B. 一直减小C. 一直不变D. 如何变化，无法确定8. 探测器绕火星做匀速圆周运动，变轨后在周期较小的轨道上仍做匀速圆周运动，则( )A. 探测器的线速度变小B. 探测器的角速度变小C. 轨道半径变大D. 探测器受到的向心力变大9. 某64g放射性元素经过，还有2g尚未衰变，则该元素的半衰期为( )A. B. C. D.10. 如图所示，M能在水平光滑滑杆上滑动，滑杆连架装在离心机上，用绳跨过光滑滑轮与另一质量为m的物体相连。
全国乙卷01-2024年高考全真演练物理靶向冲刺强化训练(三大题型+提升模拟)
全国乙卷01-2024年高考全真演练物理靶向冲刺强化训练（三大题型+提升模拟）一、单选题：本题共7小题，每小题4分，共28分 (共7题)第(1)题如图，是某公园的喷泉示意图。
假设某一水珠从喷出到落回地面在同一竖直线上运动，且运动过程中水珠质量不变，受到空气阻力的大小与速度成正比。
则关于该水珠在空中运动的过程中，下列说法正确的是（ ）A．该水珠在落回地面前瞬间，重力的瞬时功率最小B．该水珠上升过程处于超重状态，下落过程处于失重状态C．上升过程所用时间小于下落过程所用时间D．上升过程克服空气阻力做的功等于下落过程克服空气阻力做的功第(2)题陈老师骑电动车沿平直公路以18km/h的速度匀速骑行。
设陈老师与车的总质量为100kg，骑行过程中电动车的功率为600W，则电动车受到的阻力是陈老师与车的总重力的倍数（）（ ）A．0.12B．0.03C．0.2D．0.3第(3)题A、B、C三个物体叠放在一起如图中实线所示，用力作用在物体C上，缓慢转到虚线所示位置的过程中，A、B、C三个物体始终相对静止，下列说法正确的是（ ）A．C对B的作用力大小和方向都不变B．C对B的作用力先增加后减小C．B对A的支持力先减小后增加D．B对A的摩擦力先增加后减小第(4)题某同学抓住绳子一端在内做了两种不同频率的简谐运动，其振动图像如图所示.下列说法正确的是（）A．绳端起振方向向下B．前后两次振动的周期之比为1：2C．前后两次形成的绳波波速之比为2：1D．前后两次形成的绳波波长之比为2：1第(5)题两节动车的额定功率分别为和，在某平直铁轨上能达到的最大速度分别为和。
现将它们编成动车组，设每节动车运行时受到的阻力在编组前后不变，则该动车组在此铁轨上能达到的最大速度为（）A．B．C．D．第(6)题一只小船过河，河中水流速度各处相同且恒定，小船的初速度大小为v、方向垂直于平直河岸，小船在河中的运动轨迹如图中虚线所示，其中虚线AB为直线。
实验：用DIS描绘电场的等势线

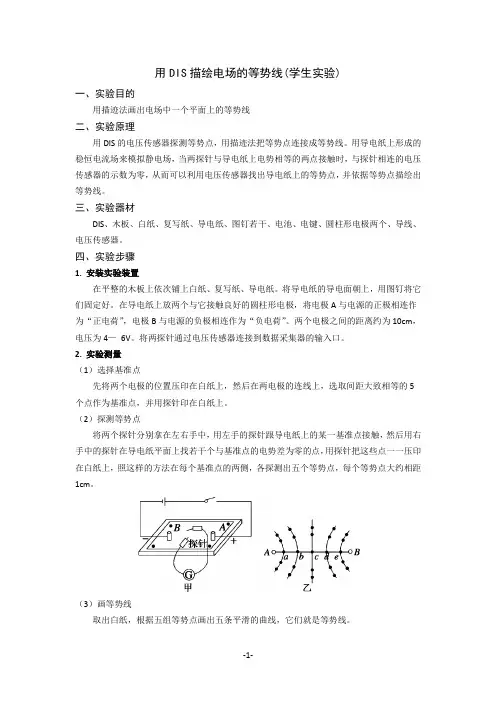

用DIS描绘电场的等势线(学生实验)一、实验目的用描迹法画出电场中一个平面上的等势线二、实验原理用DIS的电压传感器探测等势点，用描迹法把等势点连接成等势线。
用导电纸上形成的稳恒电流场来模拟静电场，当两探针与导电纸上电势相等的两点接触时，与探针相连的电压传感器的示数为零，从而可以利用电压传感器找出导电纸上的等势点，并依据等势点描绘出等势线。
三、实验器材DIS、木板、白纸、复写纸、导电纸、图钉若干、电池、电键、圆柱形电极两个、导线、电压传感器。
四、实验步骤1. 安装实验装置在平整的木板上依次铺上白纸、复写纸、导电纸。
将导电纸的导电面朝上，用图钉将它们固定好。
在导电纸上放两个与它接触良好的圆柱形电极，将电极A与电源的正极相连作为“正电荷”，电极B与电源的负极相连作为“负电荷”。
两个电极之间的距离约为10cm，电压为4—6V。
将两探针通过电压传感器连接到数据采集器的输入口。
2. 实验测量（1）选择基准点先将两个电极的位置压印在白纸上，然后在两电极的连线上，选取间距大致相等的5个点作为基准点，并用探针印在白纸上。
（2）探测等势点将两个探针分别拿在左右手中，用左手的探针跟导电纸上的某一基准点接触，然后用右手中的探针在导电纸平面上找若干个与基准点的电势差为零的点，用探针把这些点一一压印在白纸上，照这样的方法在每个基准点的两侧，各探测出五个等势点，每个等势点大约相距1cm。
（3）画等势线取出白纸，根据五组等势点画出五条平滑的曲线，它们就是等势线。
五、注意事项1. 安放导电纸，导电面应朝上，且电极与导电纸的相对位置不能改变.2. 寻找等电势点时，应从基准点附近由近及远地逐渐推移，不可大跨度地移动，以免电势差过大.3. 探测等势点不要靠近导电纸的边缘，因为导电纸边缘处的等势线会变形.【例1】在实验过程中，要把复写纸、导电纸、白纸铺放在木板上，它们的顺序（自上而下）是①②③。
在实验中，按下电键，接通电路，若一个探针与基准点O接触，另一探针已分别在基准点O的两侧找到了实验所需要的两点a、b，则当此探针与a点接触时，电表的指针应（填“左偏”、“指零”或“右偏”）；当此探针与b点接触时，电表的指针应（填“左偏”、“指零”或“右偏”）.【例2】“用描迹法画出电场中平面上的等势线”的实验中，采用的装置如下图甲所示。
2023届高考物理压轴卷(全国乙卷)

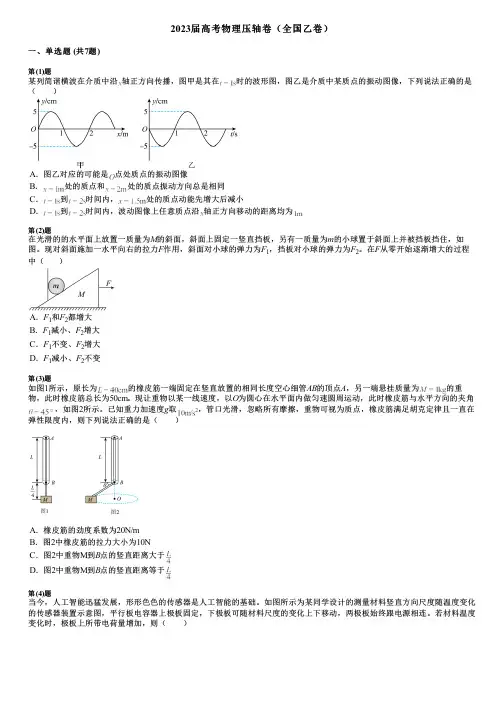

2023届高考物理压轴卷（全国乙卷）一、单选题 (共7题)第(1)题某列简谐横波在介质中沿轴正方向传播，图甲是其在时的波形图，图乙是介质中某质点的振动图像，下列说法正确的是（ ）A．图乙对应的可能是点处质点的振动图像B．处的质点和处的质点振动方向总是相同C．到时间内，处的质点动能先增大后减小D．到时间内，波动图像上任意质点沿轴正方向移动的距离均为第(2)题在光滑的的水平面上放置一质量为M的斜面，斜面上固定一竖直挡板，另有一质量为m的小球置于斜面上并被挡板挡住，如图。
