PMC-550A低压电动机保护控制器用户说明书（V2.6）（版权所有，翻版必究）PMC-550A用户说明书版本V2.6危险和警告本装置只能由电气专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险⏹装置只能由取得资格的电气工作人员才能进行安装和维护。
⏹更换装置前，应注意断开交流电压输入和装置电源，注意电流传感器的二次绕组不可短路。
⏹要用一个合适的电压检测装置来确认电压已切断。
⏹在将装置通电前，应将所有的机械部件，盖子和端子等恢复原位。
⏹装置在使用中应施加正确的电压。
不注意这些预防措施可能会引起严重伤害。
本装置设置缺省密码：0000。
本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本说明书及其内容，违犯者将要对相关损失负责。
深圳市中电电力技术股份有限公司保留所有版权。
我们已经检查了本说明书描述硬件和软件内容的准确性。
由于不可能完全消除差错，所以我们不能保证完全正确。
本说明书将被定期升级，升级的说明书会做必要的修改，欢迎提出修改意见和建议。
说明书版本的变动恕不另行通知。
目录1装置简介 (1)1.1 概述 (1)1.2 产品特点 (1)2技术指标 (2)2.1 环境条件 (2)2.2 额定参数 (3)2.3 测量精度 (4)2.4 保护定值误差 (4)2.5 电气绝缘性能 (4)2.6 机械性能 (5)2.7 电磁兼容性能 (5)3功能介绍 (5)3.1 保护功能 (5)3.1.1 起动超时保护 (6)3.1.2 过载保护（反时限） (7)3.1.3 阻塞保护 (7)3.1.4 接地保护 (8)3.1.5 断相保护 (8)3.1.6 不平衡保护 (9)3.1.7 欠功率保护 (9)3.1.8 短路保护 (9)3.1.9 欠压保护 (10)3.1.10 过压保护 (10)3.1.11 欠载保护 (11)3.1.12 tE时间保护 (11)3.1.13 过负荷保护 (12)3.1.14 工艺联锁保护（外部故障） (12)3.1.15 温度保护 (13)3.1.16 电压断线告警 (13)3.1.17 相序保护 (14)3.1.18 合闸异常保护 (14)3.1.19 接触器保护 (14)3.1.20 紧急停车告警 (15)3.1.21 剩余电流保护 (15)3.1.22 出口配置 (15)3.2 控制功能 (15)3.2.2 上电自起动功能 (17)3.2.3 抗晃电功能 (17)3.2.4 电动机控制权限 (18)3.3 起动控制 (18)3.3.1 直接起动控制 (18)3.3.2 降压起动控制 (18)3.3.3 双向起动控制 (19)3.3.4 自动双向起动 (19)3.3.5 双速起动控制 (20)3.3.6 变频器配合起动控制 (20)3.3.7 大电机辅助起动控制 (20)3.4 可编程逻辑功能 (20)3.5 电动机运行状态监测 (21)3.6 电动机运行维护管理 (22)3.7 模拟量输出功能 (22)3.8 起动报告功能 (22)3.9 起动录波功能 (23)3.10 装置自检功能 (23)3.11 通信功能 (23)3.12 在线升级功能 (24)4操作使用 (25)4.1 按键功能说明 (25)4.2 指示灯说明 (26)4.3 菜单结构 (27)4.4 显示界面介绍 (28)4.4.1 测量数据 (29)4.4.2 DIDO状态 (29)4.4.3 参数设置 (29)4.4.4 定值清单 (34)4.4.5 事件记录 (45)4.4.6 统计信息 (46)4.4.7 装置维护 (46)4.4.8 装置信息 (48)5安装与接线 (49)5.1 整机安装 (49)5.1.1 机械尺寸图 (49)5.1.2 安装示意图 (50)5.1.4 MTA外置穿芯式电流传感器 (51)5.1.5 剩余电流互感器 (53)5.1.6 零序电流互感器 (54)5.2 装置端子说明 (55)5.2.1 装置端子图 (55)5.2.2 端子说明 (56)5.3 端子接线 (56)5.3.1 工作电源接线 (56)5.3.2 接地线连接 (56)5.3.3 电压电流温度输入接线 (56)5.3.4 开关量输入接线 (57)5.3.5 继电器输出接线 (58)5.3.6 AO输出接线 (58)5.3.7 通信接线 (58)5.4 故障分析 (59)5.5 保护控制功能使用说明 (61)5.5.1 保护控制参数设置 (61)5.5.2 过载保护动作特性速查 (61)5.5.3 电动机额定电流速查 (62)6典型接线图 (63)6.1 直接起动接线原理图 (63)6.2 星三角降压起动接线原理图 (64)6.3 自耦变压器降压起动接线原理 (65)6.4 电抗器降压起动接线原理图 (66)6.5 双向控制接线原理图 (67)6.6 双速控制接线原理图 (68)6.7 变频器配合控制接线原理图 (69)6.8 大电机辅助控制接线原理图 (70)7售后服务承诺 (71)7.1 新装置质量保证 (71)7.2 装置升级 (71)7.3 装置质保限制 (71)8手册变更记录 (71)1 装置简介1.1 概述深圳市中电电力技术股份有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，开发出适合国内用户的PMC-550系列低压电动机保护控制器。

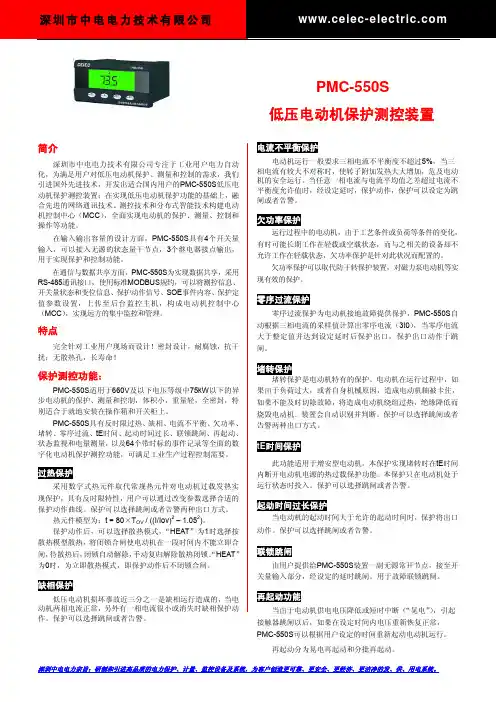

PMC-550S低压电动机保护测控装置-CPMC550SV01
PMC-550低压电动机保护测控装置深圳市中电电力技术有限公司简介深圳市中电电力技术有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，我们引进国外先进技术，开发出适合国内用户的PMC-550S低压电动机保护测控装置；在实现低压电动机保护功能的基础上，融合先进的网络通讯技术、测控技术和分布式智能技术构建电动机控制中心（MCC），全面实现电动机的保护、测量、控制和操作等功能。
在输入输出容量的设计方面，PMC-550S具有4个开关量输入，可以接入无源的状态量干节点，3个继电器接点输出，用于实现保护和控制功能。
在通信与数据共享方面，PMC-550S为实现数据共享，采用RS-485通讯接口，使用标准MODBUS规约，可以将测控信息、开关量状态和变位信息、保护动作信号、SOE事件内容、保护定值参数设置，上传至后台监控主机，构成电动机控制中心（MCC），实现远方的集中监控和管理。
特点完全针对工业用户现场而设计！密封设计，耐腐蚀，抗干扰；无散热孔，长寿命！保护测控功能：PMC-550S适用于660V及以下电压等级中75kW以下的异步电动机的保护、测量和控制，体积小，重量轻，全密封，特别适合于就地安装在操作箱和开关柜上。
PMC-550S具有反时限过热、缺相、电流不平衡、欠功率、堵转、零序过流、tE时间、起动时间过长、联锁跳闸、再起动、状态监视和电量测量，以及64个带时标的事件记录等全面的数字化电动机保护测控功能，可满足工业生产过程控制需要。
过热保护采用数字式热元件取代常规热元件对电动机过载发热实现保护，具有反时限特性，用户可以通过改变参数选择合适的保护动作曲线。
保护可以选择跳闸或者告警两种出口方式。
热元件模型为：t = 80×T OV / ((I/Iov)2 – 1.052)。
保护动作后，可以选择散热模式，“HEAT”为1时选择按散热模型散热，将闭锁合闸使电动机在一段时间内不能立即合闸，待散热后，闭锁自动解除，手动复归解除散热闭锁。
PMC550低压智能电机保护器的应用
Hale Waihona Puke 云 南 化 工 Ｙｕｎｎａｎ Ｃｈｅｍ ｉｃａｌ Ｔｅｃｈｎｏｌｏｇｙ
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００４－２７５Ｘ．２０１ １．０６．０１６
· 化 工工 程技术 ·
Ｄｅｃ．２０１１ Ｖ０ｌ＿３８．Ｎｏ．６
ＰＭＣ５５０低 压 智 能 电 机 保 护 器 的 应 用
１ ＰＭＣＳ５ｏ低 压智 能 电机保 护器 的应 用背 景
１９９９年 红磷 分 公 司 ２７万 ｔ／ａ硫 酸装 置建 成 投 产 。本 装 置 的 低 压 配 电 系 统 采 用 抽 屉 式 配 电 柜 ，电机 保护 采用热 继 电器 ，测 量 表采 用 指针 式 表 针 。在 生产 中发 生 过 多次 误 动 作 和 拒 动 的 现 象 ， 导致装 置停 车和 电机烧 坏 的严 重 后果 。这 是 因为 热继 电器 动 作 曲线 和 电 动 机 实 际保 护 曲 线 不 一 致 、调 整误 差大 、功能少 、重 复性 能 差 、易 受 环境 温 度 的影 响 误 动或 拒 动 ；在 红 磷 分公 司所 处 的 开远 市 ，到夏季 时温 度高 ，而配 电柜采 用 的又是抽 屉式
２ ＰＭ Ｃ５５０智 能 电机 保 护 器 的原 理及 特 点
２．１ ＰＭＣ￥５０智 能 电机 保护器 的原 理 ＰＭＣ５５０低 压 电动机保 护器 采用 ３２位 高 性 能
工业 级 微 处 理器 及 专 用集 成 电路 ，直 接 采 样 三 相 交 流 电流 、三相 交流 电压 、热 电阻值 、剩 余 电流值 、 接 地 电流 等 信 号 ，通 过对 电动 机 运 行过 程 中 的各 种 运行 状况 和采集 的 电量 数 据进 行 判 断和运 算 处 理 ，实现 短路 、过载 （反时 限 ）、堵 转 、欠 载 、不平 衡 、 过负荷 （过 流 ）、接 地 、ｔＥ时 间 、欠 压 、过 压 、欠 功 率 、超 时 、ＡＩ输 入 、外部 故 障 、电压 断 线告 警 、剩余 电流 等的保 护 ，保 证安全 生产 和连 续运行 … 。 同
PMC-550J低压电动机保护控制器用户说明书_V2.7
PMC-550J低压电动机保护控制器用户说明书危险和警告本装置只能由电气专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险⏹装置只能由取得资格的电气工作人员才能进行安装和维护。
⏹更换装置前，应注意断开交流电压输入和装置电源，注意电流传感器的二次绕组不可短路。
⏹要用一个合适的电压检测装置来确认电压已切断。
⏹在将装置通电前，应将所有的机械部件，盖子和端子等恢复原位。
⏹装置在使用中应施加正确的电压。
不注意这些预防措施可能会引起严重伤害。
本装置设置缺省密码：0000。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录1装置简介 (1)1.1概述 (1)1.2产品特点 (1)2技术指标 (3)2.1环境条件 (3)2.2额定参数 (3)2.3测量精度 (4)2.4保护定值误差 (4)2.5电气绝缘性能 (5)2.6机械性能 (5)2.7电磁兼容性能 (5)3功能介绍 (6)3.1保护功能 (6)3.1.1起动超时保护 (7)3.1.2过载保护（反时限） (7)3.1.3阻塞保护 (8)3.1.4接地保护 (8)3.1.5断相保护 (9)3.1.6不平衡保护 (9)3.1.7欠功率保护 (9)3.1.8短路保护 (10)3.1.9欠压保护 (10)3.1.10过压保护 (11)3.1.11欠载保护 (11)3.1.12tE时间保护 (11)3.1.13过负荷保护 (12)3.1.14工艺联锁保护（外部故障） (13)3.1.15电压断线告警 (13)3.1.16相序保护 (13)3.1.17合闸异常保护 (14)3.1.18接触器保护 (14)3.1.19紧急停车告警 (15)3.1.20剩余电流保护 (15)3.1.21出口配置 (16)3.2 控制功能 (16)3.2.1欠压重起动功能 (16)3.2.2上电自起动功能 (17)3.2.3电动机控制权限 (18)3.3起动控制 (18)3.3.1直接起动控制 (19)3.3.2降压起动控制 (19)3.3.3双向起动控制 (19)3.3.4双速起动控制 (20)3.3.5自动双向起动 (20)3.3.6变频器配合起动控制 (20)3.3.7大电机辅助起动控制 (20)3.4测试模式 (20)3.5可编程逻辑功能 (21)3.6电动机运行状态监测 (21)3.7电动机运行维护管理 (22)3.8模拟量输出功能 (23)3.9起动报告功能 (23)3.10装置自检功能 (23)3.11接线自诊断 (23)3.12通信功能 (24)3.13在线升级功能 (24)4操作使用 (25)4.1按键功能说明 (25)4.2指示灯说明 (26)4.3菜单结构 (27)4.4显示界面介绍 (28)4.4.1测量数据 (28)4.4.2DIDO状态 (29)4.4.3参数设置 (29)4.4.4定值清单 (34)4.4.5事件记录 (45)4.4.6统计信息 (46)4.4.7装置维护 (46)4.4.8装置信息 (48)5安装与接线 (49)5.1整机安装 (49)5.1.1机械尺寸图 (49)5.1.2安装示意图 (50)5.1.3安装注意事项 (50)5.1.4MTA外置穿芯式电流传感器 (51)5.1.5剩余电流传感器 (53)5.1.6零序电流传感器 (54)5.2装置端子说明 (55)5.2.1装置背板端子图 (55)5.2.2端子说明 (57)5.3端子接线 (57)5.3.1工作电源接线 (57)5.3.2接地线连接 (57)5.3.3电压电流输入接线 (57)5.3.4开关量输入接线 (58)5.3.5继电器输出接线 (58)5.3.6AO输出接线 (58)5.3.7通信接线 (59)5.4装置故障分析 (60)5.5保护控制功能使用说明 (61)5.5.1保护控制参数设置 (61)5.5.2过载保护动作特性速查 (62)5.5.3tE时间保护动作特性速查 (62)5.5.4电动机额定电流速查 (62)6典型接线图 (64)6.1 直接起动接线原理图 (64)6.2 星三角降压起动接线原理图 (65)6.3 自耦变压器降压起动接线原理 (66)6.4 电抗器降压起动接线原理图 (67)6.5 双向起动接线原理图 (68)6.6 双速起动接线原理图 (69)6.7 变频器配合控制接线原理图 (70)6.8 大电机辅助控制接线原理图 (71)7售后服务承诺 (72)7.1新装置质量保证 (72)7.2 装置升级 (72)7.3 装置质保限制 (72)1 装置简介1.1 概述深圳市中电电力技术股份有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，开发出适合国内用户的PMC-550系列低压电动机保护控制器。

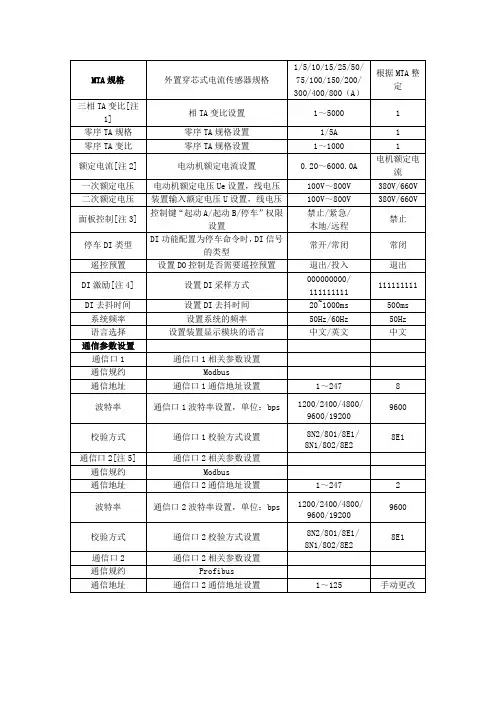

PMC-550A马达保护器定值清单
过负荷保护
过负荷保护功能相关参数设置
配置
过负荷保护功能报警方式选择
告警/跳闸/告警+跳闸/退出
退出
电流定值
过负荷保护功能报警电流值设置
1.0Ie～10.0Ie
1.2Ie
时间定值
过负荷保护功能报警延时时间设置
0.1s～99.9s
30s
R1/R2/R3
过负荷保护联动出口选择
R1/R2/R3
（不勾选）
自动双向起动停车时间设置
1s～999s
600
正反转次数
自动双向起动正反转次数设置
0～65535
0
出口展宽设置
R1出口
联动出口R1出口的延时时间设置
保持/0.1s～99.9s
保持
R2出口
联动出口R2出口的延时时间设置
保持/0.1s～99.9s
保持
R3出口
联动出口R3出口的延时时间设置
保持/0.1s～99.9s
退出
R1/R2/R3
相序保护联动出口选择
R1/R2/R3
（不勾选）
合闸异常保护
合闸异常保护功能相关参数设置
时间定值
合闸异常保护时间参数设置
0.1s～99.9s
1.0
配置
合闸异常保护告警方式选项
投入/退出
退出
接触器保护
接触器分断能力保护功能相关参数设置
配置
接触器分断能力保护功能选择
投入/退出
投入
电流定值
开路告警
温度开路短路告警功能设置
投入/退出
退出
R1/R2/R3
温度保护联动出口选择
R1/R2/R3
R2
PMC-550M 低压电动机保护控制器用户说明书_V2.6_140702
PMC-550M低压电动机保护控制器用户说明书（版权所有，翻版必究）危险和警告本装置只能由电气专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险装置只能由取得资格的电气工作人员才能进行安装和维护。
更换装置前，应注意断开交流电压输入和装置电源，注意电流传感器的二次绕组不可短路。
要用一个合适的电压检测装置来确认电压已切断。
在将装置通电前，应将所有的机械部件，盖子和端子等恢复原位。
装置在使用中应施加正确的电压。
不注意这些预防措施可能会引起严重伤害。
本装置设置缺省密码：0000。
本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。
深圳市中电电力技术股份有限公司保留所有版权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目录1装置简介 (1)1.1 概述 (1)1.2 产品特点 (1)2技术指标 (2)2.1 环境条件 (2)2.2 额定参数 (2)2.3 测量精度 (3)2.4 保护定值误差 (4)2.5 电气绝缘性能 (4)2.6 机械性能 (4)2.7 电磁兼容性能 (4)3功能介绍 (5)3.1 保护功能 (5)3.1.1 起动超时保护 (6)3.1.2 反时限过载保护 (6)3.1.3 反时限tE保护 (7)3.1.4 阻塞保护 (8)3.1.5 接地保护 (9)3.1.6 断相保护 (9)3.1.7 （电流）不平衡保护 (9)3.1.8 欠功率保护 (10)3.1.9 工艺联锁保护（外部故障） (10)3.1.10 短路保护 (11)3.1.11 过负荷保护 (11)3.1.12 欠载保护 (11)3.1.13 合闸异常保护 (12)3.1.14 接触器保护 (12)3.1.15 紧急停车告警 (13)3.1.16 剩余电流保护 (13)3.1.17 出口配置 (14)3.2 控制功能 (14)3.2.1 欠压(失压)重起动功能 (14)3.2.2 电动机控制权限 (15)3.3 起动控制 (15)3.3.1 直接起动控制 (15)3.3.2 降压起动控制 (16)3.4 电动机运行状态监测 (16)3.5 电动机运行维护管理 (17)3.6 模拟量输出功能 (17)3.7 测量功能 (17)3.8 装置自检功能 (17)3.9 通信功能 (17)3.10 在线升级功能 (17)4 操作使用 (18)4.1 按键功能说明 (18)4.2 指示灯说明 (19)4.3 菜单结构 (19)4.4 显示界面介绍 (20)4.4.1 测量数据 (20)4.4.2 DIDO状态 (21)4.4.3 参数设置 (21)4.4.4 定值清单 (25)4.4.5 事件记录 (32)4.4.6 自检信息 (32)4.4.7 统计信息 (33)4.4.8 装置维护 (33)4.4.9 装置信息 (34)5 安装与接线 (35)5.1 整机安装 (35)5.1.1 机械尺寸图 (35)5.1.2 安装示意图 (35)5.1.3 安装注意事项 (36)5.1.4 MTA外置穿芯式电流传感器 (36)5.1.5 剩余电流互感器 (38)5.2 装置端子说明 (39)5.2.1 装置背板端子图 (39)5.2.2 端子说明 (40)5.3 端子接线 (41)5.3.1 工作电源接线 (41)5.3.2 接地线连接 (41)5.3.3 电压电流输入接线 (41)5.3.4 开关量输入接线 (42)5.3.7 通信接线 (42)5.4 装置故障分析 (43)5.5 保护控制功能使用说明 (44)5.5.1 保护控制参数设置 (44)5.5.2 过载保护动作特性速查 (44)5.5.3 电动机额定电流速查 (45)6典型接线图 (46)6.1 直接起动接线原理图 (46)6.2 星三角降压起动接线原理图 (47)6.3 自耦变压器降压起动接线原理图 (48)6.4 电抗器降压起动接线原理图 (49)6.5 双向控制接线原理图 (50)7售后服务承诺 (51)7.1 新装置质量保证 (51)7.2 装置升级 (51)7.3 装置质保限制 (51)1 装置简介1.1 概述深圳市中电电力技术股份有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，开发出适合国内用户的PMC-550系列低压电动机保护控制器。
PMC-550A低压电动机保护控制器说明书V1.0(硬件)
装置可存储最新的64次故障参数和信息，故障记录带有时标功能，记录故障发生的年月日时分秒；
维护管理方便，显示故障参数、报警信息、状态指示、电动机起动和运行信息、接触器故障跳闸操作次数等，便于故障分析，生产效能统计及有选择地合理检修；
2.0倍额定电压，允许10s
1.5
（1）相电压测量范围：220V 5V～370V；误差：±0.5%
400V 5V～660V；误差：±0.5%
（2）电流测量范围：（0.05～1.2）倍的额定电流；误差：±0.5%
（3）测量精度：
有功功率：±1.0%
无功功率：±1.0%
有功电能：±1.0%
无功电能：±2.0%
1.7
（1）介质强度
符合GB/T14598.3-2006规定；
工频电压2kV，时间1分钟。
（2）绝缘电阻
符合GB/T14598.3-2006的规定；
500V兆欧表测试，绝缘电阻值不小于100MΩ。
（3）冲击电压
符合GB/T14598.3-2006规定；
承受1.2/50μs峰值为5kV的标准雷电波的冲击。
“抗晃电”功能，保证短时晃电现象不影响生产工艺过程的连续性；
自起动功能，主电路短时停电或电源切换后根据设定参数可实现分时顺序起动，并且可以通过测试模式来得到获得匹配的分批起动时间；
测量参数全，电流参数、电压参数、功率参数、电能参数，电流、电压精度可达0.5级；
强大的变送器功能，内置4-20mA模拟量输出，可选择多种电动技术有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，开发出适合国内用户的PMC-550系列低压电动机保护测控装置。PMC550A低压电动机保护控制器融合先进的网络通讯技术，与接触器、软起动器、塑壳断路器等配合，为低压交流电动机回路提供了一整套集控制、保护、测量、计量和通迅于一体的专业化的解决方案，取代了热继电器、热保护器、漏电保护器、欠电压保护器、防干转等多种分列保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器多种附加元件，是智能化MCC的理想选择。适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。
保护控制器操作使用方法（精）
保护控制器操作使⽤⽅法（精）六、保护控制器操作使⽤⽅法1．⾯板及按键说明 1.1显⽰窗第⼀显⽰窗在参数设定状态下显⽰设定参数；第⼆、第三、第四显⽰窗在运⾏状态下分别显⽰三相电流和三相电压。
1.2指⽰灯⼋个指⽰灯，指⽰电机故障停⽌原因：启动失败、短路堵转、缺相、三相不平衡、定/反时限、接地、⽋过压、1.3按键设置键：在测量（运⾏）状态下，按住2秒钟以上不松开则进⼊设置状态。
在设置状态下，显⽰参数符号时，按住2秒钟以上不松开进⼊下⼀组参数或返回测量状态。
左键：在测量状态下切换显⽰电流、电压。
在设置状态下，⽤于调出原有参数或移动修改位。
确认键、复位键：在测量状态下作为故障恢复键使⽤。
在设置状态下，⽤于存⼊修改好的参数值。
增加键：在设置状态下，⽤于增加参数数值或改变设置类型。
减少键：在设置状态下，⽤于减少参数数值或改变设置类型。
1.4参数设置说明仪表的参数被分为六组，⼆、三、四、五、六组参数受密码控制，未设置密码时不能进⼊。
进⼊设置状态后，若1分钟以上不进⾏按键操作，仪表将⾃动退出设置状态。
1.5参数设置⽅法①设置键，不松开，直到显⽰0A 。
②按键进⼊修改状态，在、键的配合下将数值修改为1111 ③按键，完成密码设置。
④按住设置键，不松开，顺序进⼊下⼀组参数，仪表显⽰每组第⼀个参数的符号。
⑤进⼊需要设置参数所在的组，按键顺序循环选择本组需设置的参数。
⑥按键调出当前参数的原设定值，闪烁位为修改位。
⑦通过键移动修改位、增值、键减值，将参数修改为需要的值。
* 以符号形式表⽰参数值的参数，在修改时，闪烁位应处于末位。
⑧按键存⼊修改好的参数，并转⼊下⼀参数。
⑨重复⑤-⑧步，可设置本组的其他参数：在显⽰参数符号时，按住设置键不松开，直到退出参数的设置状态。
七、参数⼀览表该表列出了仪表的基本参数。
出⼚设定参数只是参考值，⽤户可以根据电机情况进⾏修改。
在出⼚设定⼀栏有“****”号的参数，⽤户必须设定。
⼋．仪表（参数）使⽤说明参数⼀览表说明：注1：电流互感器的选择：建议⼀次电流按电机额定电流的8倍以上选择变⽐，这样有利于保证互感器和仪表的过载能⼒注2：调校：调校可以减少由于互感器、引线等引起误差，提⾼系统的测量精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PMC-550A低压电动机保护控制器用户说明书（V2.6）（版权所有，翻版必究）PMC-550A用户说明书版本V2.6危险和警告本装置只能由电气专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险⏹装置只能由取得资格的电气工作人员才能进行安装和维护。
⏹更换装置前，应注意断开交流电压输入和装置电源，注意电流传感器的二次绕组不可短路。
⏹要用一个合适的电压检测装置来确认电压已切断。
⏹在将装置通电前，应将所有的机械部件，盖子和端子等恢复原位。
⏹装置在使用中应施加正确的电压。
不注意这些预防措施可能会引起严重伤害。
本装置设置缺省密码：0000。
本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本说明书及其内容，违犯者将要对相关损失负责。
深圳市中电电力技术股份有限公司保留所有版权。
我们已经检查了本说明书描述硬件和软件内容的准确性。
由于不可能完全消除差错，所以我们不能保证完全正确。
本说明书将被定期升级，升级的说明书会做必要的修改，欢迎提出修改意见和建议。
说明书版本的变动恕不另行通知。
目录1装置简介 (1)1.1 概述 (1)1.2 产品特点 (1)2技术指标 (2)2.1 环境条件 (2)2.2 额定参数 (3)2.3 测量精度 (4)2.4 保护定值误差 (4)2.5 电气绝缘性能 (4)2.6 机械性能 (5)2.7 电磁兼容性能 (5)3功能介绍 (5)3.1 保护功能 (5)3.1.1 起动超时保护 (6)3.1.2 过载保护（反时限） (7)3.1.3 阻塞保护 (7)3.1.4 接地保护 (8)3.1.5 断相保护 (8)3.1.6 不平衡保护 (9)3.1.7 欠功率保护 (9)3.1.8 短路保护 (9)3.1.9 欠压保护 (10)3.1.10 过压保护 (10)3.1.11 欠载保护 (11)3.1.12 tE时间保护 (11)3.1.13 过负荷保护 (12)3.1.14 工艺联锁保护（外部故障） (12)3.1.15 温度保护 (13)3.1.16 电压断线告警 (13)3.1.17 相序保护 (14)3.1.18 合闸异常保护 (14)3.1.19 接触器保护 (14)3.1.20 紧急停车告警 (15)3.1.21 剩余电流保护 (15)3.1.22 出口配置 (15)3.2 控制功能 (15)3.2.2 上电自起动功能 (17)3.2.3 抗晃电功能 (17)3.2.4 电动机控制权限 (18)3.3 起动控制 (18)3.3.1 直接起动控制 (18)3.3.2 降压起动控制 (18)3.3.3 双向起动控制 (19)3.3.4 自动双向起动 (19)3.3.5 双速起动控制 (20)3.3.6 变频器配合起动控制 (20)3.3.7 大电机辅助起动控制 (20)3.4 可编程逻辑功能 (20)3.5 电动机运行状态监测 (21)3.6 电动机运行维护管理 (22)3.7 模拟量输出功能 (22)3.8 起动报告功能 (22)3.9 起动录波功能 (23)3.10 装置自检功能 (23)3.11 通信功能 (23)3.12 在线升级功能 (24)4操作使用 (25)4.1 按键功能说明 (25)4.2 指示灯说明 (26)4.3 菜单结构 (27)4.4 显示界面介绍 (28)4.4.1 测量数据 (29)4.4.2 DIDO状态 (29)4.4.3 参数设置 (29)4.4.4 定值清单 (34)4.4.5 事件记录 (45)4.4.6 统计信息 (46)4.4.7 装置维护 (46)4.4.8 装置信息 (48)5安装与接线 (49)5.1 整机安装 (49)5.1.1 机械尺寸图 (49)5.1.2 安装示意图 (50)5.1.4 MTA外置穿芯式电流传感器 (51)5.1.5 剩余电流互感器 (53)5.1.6 零序电流互感器 (54)5.2 装置端子说明 (55)5.2.1 装置端子图 (55)5.2.2 端子说明 (56)5.3 端子接线 (56)5.3.1 工作电源接线 (56)5.3.2 接地线连接 (56)5.3.3 电压电流温度输入接线 (56)5.3.4 开关量输入接线 (57)5.3.5 继电器输出接线 (58)5.3.6 AO输出接线 (58)5.3.7 通信接线 (58)5.4 故障分析 (59)5.5 保护控制功能使用说明 (61)5.5.1 保护控制参数设置 (61)5.5.2 过载保护动作特性速查 (61)5.5.3 电动机额定电流速查 (62)6典型接线图 (63)6.1 直接起动接线原理图 (63)6.2 星三角降压起动接线原理图 (64)6.3 自耦变压器降压起动接线原理 (65)6.4 电抗器降压起动接线原理图 (66)6.5 双向控制接线原理图 (67)6.6 双速控制接线原理图 (68)6.7 变频器配合控制接线原理图 (69)6.8 大电机辅助控制接线原理图 (70)7售后服务承诺 (71)7.1 新装置质量保证 (71)7.2 装置升级 (71)7.3 装置质保限制 (71)8手册变更记录 (71)1 装置简介1.1 概述深圳市中电电力技术股份有限公司专注于工业用户电力自动化，为满足用户对低压电动机保护、测量和控制的需求，开发出适合国内用户的PMC-550系列低压电动机保护控制器。
PMC-550A低压电动机保护控制器融合先进的网络通信技术，与接触器、软起动器、断路器等配合，为低压交流电动机提供了一整套集控制、保护、测量、计量和通迅于一体的专业化解决方案，取代了热继电器、热保护控制器、剩余电流保护控制器、欠电压保护控制器、防干转等多种分列保护控制器，取代了时间继电器、中间继电器、辅助继电器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，是智能化MCC（电动机控制中心）的理想选择。
适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。
表1.1 装置功能列表功能描述保护功能起动超时保护、过载保护（反时限）、阻塞保护、接地保护、断相保护、不平衡保护、欠功率保护、短路保护、欠压保护、过压保护、欠载保护、tE时间保护、过负荷保护（定时限）、工艺联锁（外部故障）保护、温度保护（PTC/NTC）、电压断线告警、相序保护、合闸异常保护、接触器（分断能力）保护、紧急停车告警、过热预告警、剩余电流保护电动机起动控制功能直接起动、双向起动、双速起动、降压起动(Y/∆起动控制，电阻降压起动、自耦变压器降压起动、串电抗器降压起动、软起动配合)、变频器配合控制、大电机辅助控制、欠压重起动功能、上电自起动功能、抗“晃电”功能、自动双向起动功能测量功能三相电流、三相电流相角、零序电流、电流不平衡度、三相线电压、三相相电压、三相电压相角、三相有功功率、有功功率（总）、三相无功功率、无功功率（总）、三相视在功率、视在功率（总）、三相功率因数、功率因数（总）、频率、正向有功电能、正向无功电能、剩余电流值、绝缘电阻值、热敏电阻值、过载剩余冷却时间维护管理功能运行状态指示、总运行时间、停车时间、起动时间、起动电流、起动次数、脱扣次数、三相故障电流、DI/DO状态查询、64条SOE事件记录、8条起动报告记录、6条起动录波数据记录通信功能MODBUS通信规约，通信速率最高可达19200 bpsPROFIBUS通信规约，通信速率自适应，最高可达12M DeviceNet通信规约，通信速率支持125 kbps、250 kbps、500 kbps1.2 产品特点◆采用高性能工业级微处理器、专用集成电路，直接采样三相交流电流、三相交流电压、热电阻值、剩余电流值、接地电流；◆保护功能：产品内置全面的保护功能，仅需简单选择即可实现保护的投入或退出、报警或跳闸；◆支持标准1A/5A的零序电流输入，实现接地保护功能；◆“tE时间保护”符合国家标准（GB3836.3），适用于增安型防爆电动机；◆自动判别起动过程，有效区分起动电流和故障电流；◆自动判断故障电流大小，正确检测出现在接触器最大分断电流与空气开关短路脱扣电流之间过流故障，控制空气开关跳闸，使保护更可靠；◆“抗晃电”功能，保证短时晃电现象不影响生产工艺过程的连续性；◆自起动功能，主电路短时停电或电源切换后根据设定参数可实现分时顺序起动，并且可以通过测试模式来得到获得匹配的分批起动时间；◆测量参数全，包括：电流参数、电压参数、功率参数、电能参数；◆强大的变送器功能，内置全隔离4-20mA模拟量输出，可选择多种电动机运行参数，且范围可调；◆控制方式齐全，内置直接起动、正反转（双向）控制、双速控制、降压起动、软起动配合、变频起动配合、大电机辅助控制等控制方式，仅需简单设置即可实现不同控制功能逻辑转换，灵活性和通用性很强；◆装置可存储最新的64条SOE事件记录，可记录遥信变位事件、保护动作事件、装置自检事件，SOE事件记录数据带有时标；装置可存储最新8条起动报告记录，记录起动电流、起动电压、起动时间等起动信息，带有时标功能；◆装置具有起动录波功能，记录电动机起动时14周波电压电流采样点数据和60s内的有效值数据，带有时标功能；◆维护管理方便，显示故障参数、报警信息、状态指示、电动机起动和运行信息、接触器故障跳闸操作次数等，便于故障分析，生产效能统计及有选择地合理检修；◆显示指示直观，操作简单，采用中文液晶显示器，直观显示和指示各种参数、信息和状态；◆标准配置11路开关量输入DI，选配9路开关量输入DI，可配置丰富的状态和命令信号功能，开关量输入DI检测采用抗扰动算法，可屏蔽电源内谐波影响；◆6路继电器输出功能（其中2路常闭继电器，4路常开继电器），出口可配置不同功能，“起动控制DO”与“保护/停车控制DO”分开；◆标准配置1路温度检测功能，可直接采样热电阻值，支持热电阻类型为PTC或NTC，实现电动机温度保护，直接监控电动机的发热情况，符合标准GB13002 -2008旋转电机热保护；◆标准RS-485通信接口，使用标准MODBUS-RTU规约；标准PROFIBUS通信接口，支持标准PROFIBUS规约；标准DeviceNet通信接口，支持标准DeviceNet规约；◆采用分体式结构，主体、电流传感器模块、显示模块、增选功能组合等更加方便，更加经济合理；◆安装外形尺寸更合理，可安装于各种抽屉柜中。
产品满足常用的GCS、GCK、GHK168、MNS、GZT等包括1/4抽屉在内的成套柜及各种控制箱的安装要求，产品为模块化结构，固定方式灵活多样。
2 技术指标2.1 环境条件环境温度：-25℃～+55℃储存温度：-25℃～+70℃相对湿度：5%～95% (产品内部不凝露，不结冰)海拔高度：3000m以下(适用于大气压力70 kPa～106 kPa)2.2 额定参数（1）装置工作电源88~264V AC/DC，47-440Hz（2）交流电输入三相电流回路（外置穿芯电流传感器MTA）：800A、400A、300A、100A、25A、5A、1A零序电流回路（外置穿芯零序电流传感器MIN）：1A、5A剩余电流回路（外置穿芯剩余电流传感器MIR）：1A交流电压（线电压）：690V /380V频率：50Hz/60Hz(3)温度输入温度输入回路：支持PTC和NTC。
