GeoMap小技巧
CorelDraw图件通过dxf文件转换为GeoMap图件
1) 在CorelDraw中将要转换的*.cdr标准图件打开，然后单击“文件”菜单下的“另存为”，将该图件另存为dxf格式；
2) 打开Geomap图形转换工具。
然后单击“导入”菜单下的“dxf数据导入”。
在弹出的打开窗口中打开另存所得的dxf图件；
3) 图件在图形转换工具工作区打开之后，单击“文件”菜单下的“保存”或“另存为”，将图件另存至指定位置。
注：
A. CorelDraw9更高版本（例如：CorelDraw12、CorelDraw13等）另存所得dxf文件会比较大，转换有些慢，需要耐心等待。
B. CorelDraw9更高版本（例如：CorelDraw12、CorelDraw13等）另存所得dxf文件在Geomap 图形转换工具中打开后，图件看起来特别的黑且乱，这是由于所有的曲线当前状态为抛物线光滑状态且线较粗所造成的，只需保存或另存为*.gdb格式后，在Geomap软件中进行批量修改、同属性修改或图层样式管理即可。
C. 由于dxf格式为AutoCAD DXF交换的格式，目前只支持基本的点线和文本的操作，不支持面图元。
所以CorelDraw另存为dxf格式后，原有的面图元会丢失。
但，这些面图元的外边线一直存在。
后期可以通过Geomap的单线构面、多线构面、交叉线构面等操作恢复原有面图元。
geomap直角坐标图件校正至大地坐标图件
在geomap3.5中如果两个图件坐标系不一样就需要校正可按如下方法进行：
1) 在Geomap图册中打开该直角坐标图件；
2) 单击“工具”菜单下的“校正坐标”-“拾取定位点”，然后在图件上借助于图框或井位等方便获得其大地坐标的位置单击，即可拾取定位点；若该图有大地坐标图框，可直接使用十字光标进行坐标定位；
3) 依次拾取三个至九个以上的不在一条直线上的定位点，至少是三个；
4) 每拾取一个定位点，系统会自动弹出输入定位点坐标的窗口。
可直接输入定位点坐标值。
也可暂时不做任何输入直接单击确定，最后再统一输入所有定位点的坐标；
5) 定位点拾取完以后，单击“工具”菜单下的“校正坐标”-“设置定位参数”，在弹出的窗口中输入转换X、转换Y处输入各定位点的大地坐标值，然后单击“确定”；
注：即使在拾取定位点的同时已经输入了每个定位点的坐标了，此步骤也不能省略。
另外，此处只能输入XY坐标值，不能直接输入经纬度坐标。
若当前所得定位点坐标为经纬度坐标或其它非大地坐标值，需使用坐标转换工具，将其转换为大地坐标值之后，再作为定位点坐标输入。
6) 依次单击系统所提出的善意提示；
7) 此时即可单击“窗口”菜单下的“用户坐标”，然后鼠标在当前图件上移动，即可在当前窗口下方的状态栏处查看当前鼠标指向位置的大地坐标值；
8) 确保所校正坐标无误后，单击“工具”菜单下的“叠加投影”，直接选择“大地坐标”即可。
注：此处操作，GeoMap3.5和GeoMap3.2处理有所不一样。
在GeoMap 3.2中，直接选择“大地坐标”，等同于单击“经纬度坐标”－“地球投影”投影下，再选择高斯克吕格六度，其中央子午都是自动计算，不必人工计算再手工输入。
在GeoMap 3.5中，鉴于用户需求，调整为：若单击“经纬度坐标”－“地球投影”投影下，即使选择高斯克吕格六度，其中央子午值也需要用户人工计算并手工输入。
[整理]GeoMap软件使用手册-1.
![[整理]GeoMap软件使用手册-1.](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f675e6f8a1c7aa00b52acb47.webp)
GeoMap1.0岩土工程勘察软件包使用手册二〇一九年十一月二十八日一、系统简介GeoMap软件是一款专门用于岩土工程勘察内业资料整理的软件。
使用本软件可以轻松地对岩土工程勘察数据进行处理。
例如：对野外记录、原位测试数据、土工试验数据、波速测试数据等进行统计分析；绘制工程地质剖面图、平面图、勘探点柱状图；进行相关的岩土工程计算；交互布置勘探点；撰写勘察纲要、岩土工程勘察报告书；输出各种相关报表等。
GeoMap软件采用VC++6.0编程语言，采用软件工程的理论和方法，从底层开发，具有完备的矢量图形编辑功能、强大的岩土工程数据处理功能，使用过程中不依赖于任何其它CAD绘图平台。
本软件具有比较完备的功能，操作简便、容错能力强。
1.1系统功能●勘察原始数据的输入：工程概况、工程评价、场地建议、地下水评价、场地描述、地形地貌、勘探点属性编辑、原位测试数据（标准贯入、轻型动力触探N10、重(2)型动力触探N63.5数据、超重型动力触探N120数据、单桥静力触探、双桥静力触探、波速测试数据等）、土工试验数据（打印土工试验报告表、打印分层土工试验报告表、打印物理力学指标分层统计表。
）●统计计算：原位测试数据的统计计算，包括打印N10、标准贯入N、动力触探N63.5一览表、动探分层统计等；土工试验统计计算包括：打印土工试验报告表、打印分层土工试验报告表、打印物理力学指标分层统计表；场地厚度统计（层底标高、层底埋深、层顶标高、层顶埋深）。
●辅助生成勘察报告书：自动生成Word格式的勘察报告（特色）。
●辅助生成勘察纲要书●各种表格：标贯一览表、勘察工作量统计表、勘探点一览表等。
●岩土计算:物理力学指标分层统计、标贯及静动探数据处理及分层统计、标贯分层表、湿陷性黄土评价（计算黄土自重湿陷量、总湿陷量）、根据剪切波速计算建筑的场地类别、承载力深宽修正、砂土液化判别等。
●绘图:勘探点平面位置图、工程地质剖面图、钻孔柱状图（含土工试验柱状图、含动力触探柱状图）、饱和砂（粉）土液化散点图、绘制综合压缩试验曲线、二维等值线及三维立体图等。
GeoMap制图操作
GeoMap制图操作1.问：GeoMap的加密/解密有⼏种？答： GeoMap软件根据加密/解密的不同，分为：注册版、单机加密版、⽹络加密版。
各版本之间只存在程序加密/解密⽅式的不同，程序的功能与应⽤全都⼀样。
其中，安装注册版时，程序⾃动读取当前机器的硬盘ID号，公司根据⽤户提供的ID号返还注册号，当前机在没有更换硬盘的情况下，该注册号可以⼀直使⽤，更换机器或更换主导硬盘情况下，注册号需要重新申请。
重做操作系统情况下，注册号需要重新输⼊。
重新安装程序后，⽆需重新输⼊注册号，直接运⾏即可。
单机加密版和⽹络加密版，则需要安装加密锁和加密锁驱动。
对于暂时没有获得解密许可的⽤户，暂可以使⽤学习版进⾏简单了解。
安装任⼀版本的程序都是伴随安装学习版。
2.问：加载底图时，提⽰“⽆法复制”是为什么？答：从Geomap3.5开始，实现加载底图时，程序⾃动复制位图⽂件⾄图册的IMAGE⽂件夹。
若加载底图操作不在图册中操作或当前图册缺少IMAGE⽂件时，位图则⽆法复制，故做以上提⽰。
3.问：如何加载⽆坐标直⾓坐标底图？答：操作流程为：1) 直接新建⼀直⾓坐标图件，然后单击“加载底图”按钮，将底图显⽰在当前图件上。
2) 在该图任意位置上拾取三个或三个以上不在同⼀条直线的定位点，然后单击“设置定位点参数”按钮，对其上⾯的定位点参数不加修改，或只是将其⼩数位数向后移动，对定位点参数做整⼗倍数放⼤，然后直接单击“确定”。
3) 使⽤剪裁⼯具，依底图⼤⼩，对图件进⾏剪裁，然后在当前图件上画⼀对⾓线，卸载底图后查看当前⽮量图件⼤⼩是否合适，若不合适，可修改其图件边距或再次加载底图剪裁，直⾄所需后单击“确定”即可。
4.问：加载底图时，为什么⼀旦使⽤半⾃动⽮量追踪按钮，系统就会⾃动提⽰：存储空间不⾜，⽆法处理此命令？答：解决⽅法：这是由于位图太⼤的原因。
例如，当前位图为3.31M1）把图件放在photoshop中，进⾏裁掉多余部分等操作减⼩图件⼤⼩。
Google Map的详细使用方法(纯手工图文详解)
Google Map的详细使用方法（图文详解）作者：小参再没有比直接漫步在英国的街道上,更能感受到英国的建筑格调和城市规划风格了.而现在互联网的发达可以让我们不出门便可以“走”到英国的每一个角落所以,我推荐使用Google地图，首先去亲自感受一下真正英国的街道小区风格与建筑格调。
然后在最后，我会找一些英国建筑内部的装修格局的图片，希望可以有所帮助。
下面我会说一下Google地图的具体的使用方法。
在英国，Google 地图使用的是实景图片拍摄技术。
首先来看一下效果，请注意，这个图是我运用Google地图软件在英国伦敦随意找的一条街道放大进入看到的画面同样这条街，我换个角度，回头看另一边是这样我们还可用鼠标滚轮局部放大这条街上我们能看到的一切景观，比如这户人家窗台上小花然后，我们还可以在这条街上，向前走，和向后走。
走完之后，你一样可以前后左右上下的看周围的风景。
看过上面的图例，可以看出来，理论上只有有足够的时间，可以用这个软件看遍英国的每一个角落。
那么具体怎么使用这个软件呢？请看下面的详解：1 打开网页进入Google：2 进入google地图功能，在网页的左上角3 点击进入后，就会进入到Google地图的主页面，地图会自动锁定你现在的位置4 在地图上按住鼠标左键移动地图，并且鼠标中间的滚轮滚动，放大和缩小地图的比例，先放大到世界地图上去，找到英国，如果鼠标没有滚轮，就用加减号放大和缩小比例，如下图。
下面这个图是吉林市放大之后可以看到这个大半个东北了在放大就变成世界地图，找到英国，注意在地图上，英国的名称是：大不列颠联合王国5 找到英国后，我们再放大，红圈内这一大块都属于不列颠，而我们这次主要看位于英格兰的伦敦，所以我们瞄准伦敦缩小比例。
再放大两次，这样我们就能看到英国的主要城市再放大两次，就可以看到英格兰本土，而英国境内公路最密集的核心地带，就是伦敦。
然后对准“伦敦”两个字继续放大几次，就可以看到伦敦的具体街道，而地图上现在给出的位置，就是伦敦的最中心，中间一条的就是最著名的泰晤士河。

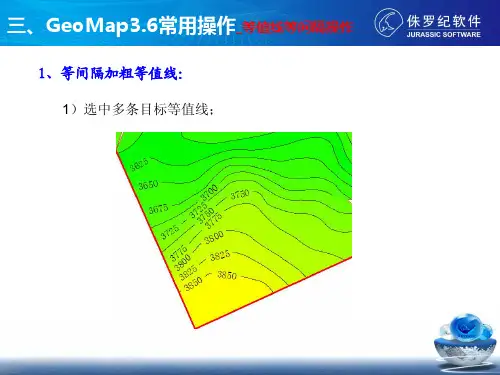

等值线图元等间隔加粗、抽稀及移动标注
1、等间隔加粗等值线：
1）选中多条目标等值线；
三、GeoMap3.6常用操作_等值线等间隔操作
1、等间隔加粗等值线：
2）在曲线操作栏中选择等间隔操作快捷钮 ，系统自动弹出等值 线指定间隔设置窗口，见下图： 3）在起始高程值栏中填入起始等值线的高程值，在间隔高程值 栏中填入间隔高程值，在曲线笔宽栏中填入加粗后的等值线线宽， 其有效范围是0.001到1000；
三、GeoMap3.6常用操作_等值线等间隔操作
2、等间隔显示高程值：
3）等间隔显示高程值参数输入完毕后，选择“确定”，即可， 如下图。
三、GeoMap3.6常用操作_等值线高的拖拽调整。 ，可对所选等值线的高程值进行任
三、GeoMap3.6常用操作_等值线等间隔操作
1、等间隔加粗等值线：
4）等间隔加粗等值线参数输入完毕后，选择“确定”，即可， 如下图。
三、GeoMap3.6常用操作_等值线等间隔操作
2、等间隔显示高程值：
1）前两步操作同等间隔加粗等值线操作的前两步； 2）参照下图图，在起始高程值栏中填入起始等值线的高程值， 在间隔高程值栏中填入间隔高程值；
GeoMap使用及绘图技巧
二、GeoMap图件的制图过程
— 建立一个新图件
图名 — 填写新图件的名称，
这个名称是图件在图册列表 中的名称 直角坐标 — 适用于不带地理 坐标信息的图件，例如岩性 柱状图、地质剖面图等。选 择此类型的用户，可直接在 下面的用户坐标栏中以图纸 的实际大小填写图幅范围
二、GeoMap图件的制图过程
幅完整图件，是由一组相关的图层所构成。
图层：代表一组相关图元的集合
图元：编辑系统中的基本单位，是对图件进行编
辑的最小单元，分为基本图元、复合图元、OLE图元。
一、GeoMap功能介绍
— 新建GeoMap图册
为新图册结构指定一个存储路径 工作区内显示的图册名称，是 图册存储目录中生成的文件 图册的逻辑名称，后期可进行编辑 名，是图册文件的物理名称，只 修改 可在资源管理器中利用重命名功 能修改其名称（*.lst）
GeoMap绘图软件
使用及绘图技巧
培训内容
一、GeoMap功能介绍 二、GeoMap图件的制图过程 三、GeoMap图件的绘制 四、GeoMap通用编辑 五、图册、图件的管护 （二）、启动GeoMap （三）、GeoMap初始运行界面 （四）、新建或打开一个GeoMap图册
— GeoMap初始运行界面
标题区 菜单栏
工具栏
工作区
图形显示区
工具栏 状态栏
一、GeoMap功能介绍
— 新建GeoMap图册
图册、图件、图层、图元的基本概念
图册：描述一定地理环境地质特征的各种地质图
件构成的集合。每一个图册由若干个图件组成，并管理 这些图件。
图件：代表地质工作中所使用的一般意义上的一
新建图件时注意的问题 一是正确选择投影类型
GeoMap绘图软件使用--资料
一、GeoMap功能介绍
— 打开GeoMap图册
在文件菜单下拉框中点击打开图册，在弹 出的对话框中选择相应的图册文件即可打开一 个已保存过的图册文件。
培训内容
一、GeoMap功能介绍 二、GeoMap图件的制图过程 三、GeoMap图件的绘制 四、GeoMap通用编辑 五、图册、图件的管理 六、图形输出
GeoMap绘、GeoMap功能介绍 二、GeoMap图件的制图过程 三、GeoMap图件的绘制 四、GeoMap通用编辑 五、图册、图件的管理 六、图形输出
一、GeoMap功能介绍
（一）、软件的安装、维护 （二）、启动GeoMap （三）、GeoMap初始运行界面 （四）、新建或打开一个GeoMap图册
一、GeoMap功能介绍
— 软件的安装、维护
安装软件要注意两个问题
一是用Administrator（管理员）账户登录 二是关掉其他应用程序
注册的方法
安装软件后，启动应用程序，会弹出对话框， 记录下机器ID号，给侏罗纪公司发一个电子邮 件即可获得注册码
一、GeoMap功能介绍
— 启动GeoMap
一、GeoMap功能介绍
幅完整图件，是由一组相关的图层所构成。
图层：代表一组相关图元的集合 图元：编辑系统中的基本单位，是对图件进行编
辑的最小单元，分为基本图元、复合图元、OLE图元。
一、GeoMap功能介绍
— 新建GeoMap图册
为工新作图区册内结显构示指的定图一册个名存称储，路是径 图册的逻图辑册名存称储，目后录期中可生进成行的编文辑件 修名改，是图册文件的物理名称，只
— GeoMap初始运行界面
标题区 工具栏
菜单栏
工作区
图形显示区
GeoMap小技巧
CorelDraw图件通过dxf文件转换为GeoMap图件1) 在CorelDraw中将要转换的*.cdr标准图件打开，然后单击“文件”菜单下的“另存为”，将该图件另存为dxf格式；2) 打开Geomap图形转换工具。
然后单击“导入”菜单下的“dxf数据导入”。
在弹出的打开窗口中打开另存所得的dxf图件；3) 图件在图形转换工具工作区打开之后，单击“文件”菜单下的“保存”或“另存为”，将图件另存至指定位置。
注：A. CorelDraw9更高版本（例如：CorelDraw12、CorelDraw13等）另存所得dxf文件会比较大，转换有些慢，需要耐心等待。
B. CorelDraw9更高版本（例如：CorelDraw12、CorelDraw13等）另存所得dxf文件在Geomap 图形转换工具中打开后，图件看起来特别的黑且乱，这是由于所有的曲线当前状态为抛物线光滑状态且线较粗所造成的，只需保存或另存为*.gdb格式后，在Geomap软件中进行批量修改、同属性修改或图层样式管理即可。
C. 由于dxf格式为AutoCAD DXF交换的格式，目前只支持基本的点线和文本的操作，不支持面图元。
所以CorelDraw另存为dxf格式后，原有的面图元会丢失。
但，这些面图元的外边线一直存在。
后期可以通过Geomap的单线构面、多线构面、交叉线构面等操作恢复原有面图元。
geomap直角坐标图件校正至大地坐标图件在geomap3.5中如果两个图件坐标系不一样就需要校正可按如下方法进行：1) 在Geomap图册中打开该直角坐标图件；2) 单击“工具”菜单下的“校正坐标”-“拾取定位点”，然后在图件上借助于图框或井位等方便获得其大地坐标的位置单击，即可拾取定位点；若该图有大地坐标图框，可直接使用十字光标进行坐标定位；3) 依次拾取三个至九个以上的不在一条直线上的定位点，至少是三个；4) 每拾取一个定位点，系统会自动弹出输入定位点坐标的窗口。
MAPGIS实用方法及技巧
MAPGIS实用方法及技巧转载分享该日志评论举报李攀峰来自中国地质大学（北京）转载自茶国双转载于今天 13:02 | 分类：学习资料阅读：(1) 评论：(0)一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。
Mapgis数据就复制到word文档里。
二、空心字格式使用空心字时，字体采用相应字体编号的负数。
如：-3表示黑体空心字。
三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。
2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。
3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。
四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。
五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。
2．在MAPGIS主程序中选择“文件转换”。
3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。
2．分别装入点线文件，复位并全选。
3．输出中选择“部分图形方式输入DXF”全选并确定。
4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。
5．保存成CAD格式。
七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。
在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。
八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。
探索地图的技巧
探索地图的技巧
1. 熟悉地图符号：了解地图上的符号和标记的含义，包括地形、建筑物、道路、水域等，可以帮助更好地理解地图。
2. 使用比例尺：比例尺可以帮助你了解地图上的距离和大小关系，帮助你更准确地测量距离和规划路线。
3. 注意地形特征：地图上的地形特征可以提供宝贵的信息，比如山脉、河流、湖泊等，可以帮助你确定方向和找到目的地。
4. 关注方向指示：地图上通常会标注方向指示，比如指北针或者指示北方的箭头，帮助你确定方向。
5. 使用网格坐标：一些地图会有网格坐标或者经纬度标记，可以帮助你更准确地定位和测量距离。
6. 结合实地探索：结合地图和实地探索可以更好地理解地图上的信息，同时也可以帮助你发现地图上可能未标注的特征。
7. 熟练使用地图工具：掌握使用指南针、GPS 和地图软件等工具可以帮助你更加高效地探索地图。
计算机绘图---geomap3.5
2
3
直角坐标图件展示
新建直角坐标图件
直角坐标图件：以图纸坐标为基础，适合不具有地理坐标的图 件，如：柱状图、剖面图等。 软件的实现： 1.直角坐标，2.给定图件名称
2 1
1. 认识Geomap3.5 2. 使用Geomap3.5 3. 投影原理 4. 图件的绘制与管理 5. 辅助工具的使用
投影的原理
图元数据输出
增加了大地坐标类型输出，同时增加了井旁曲线， 井旁文字等图元的数据输出。
程序更新
符号编辑器的更新
全新的符号编辑器，以一个文件取代了原来三个文件的 符号库形式，同时增加了自动计算符号索引功能。使新 建符号的操作更加安全，稳定！
程序更新
投影转换和坐标转换
全新的投影转换机制，将原来的投影 叠加和坐标校正分离。使操作更加简 单合理。
兰勃脱投影； 高斯克吕格投影。
兰勃托脱投影
兰勃托脱投影参数
顶纬 顶纬-1/4纬差 （顶纬+底纬）/2 底纬+1/4纬差
底纬
中央子午 （图幅的中央经线）
（左经+右经）/2
割线 二
原点纬度 （中央经线）
割线 一
高斯克吕格投影
(等角横切椭圆柱投影)
分带方法
中央子午
6度带： 以经度为标准，以6度为
图元
铁路线和点划线的改进
改进图元
面图元增加了边界属性
改进图元
面图元增加了符号填充时的透明
改进图元
面图元增加了模式填充的尺寸控制
增加功能
文字输入对话框 缺省图元管理 图元匹配管理 图元同属性选择 CMYK颜色的支持
图元转换功能 投影自动计算 复制鼠标点坐标 PS数据输出 十字光标功能
