汽车碰撞试验有限元仿真分析
车辆碰撞仿真模拟及应用
车辆碰撞仿真模拟及应用一、背景介绍车辆碰撞是交通事故中最常见的一种形式，同时也是造成交通事故严重后果的主要原因之一。
因此，研究车辆碰撞的机理对于提高交通安全水平，降低交通事故发生率具有重要的意义。
二、车辆碰撞仿真模拟的基本原理及方法1.基本原理车辆碰撞仿真模拟的基本原理是把实际车辆碰撞过程抽象成数学模型，通过计算机软件模拟出车辆碰撞的过程，最终得到车辆碰撞的各种形态，从而提供给研究人员或工程师参考。
2.仿真模拟的方法（1）计算方法计算方法是指通过数学理论及力学模型等计算出车辆碰撞的各种参数。
（2）有限元分析方法有限元分析是一种基于数值计算的方法，将结构等分成有限个部分，再通过微积分方程和数值计算方法求解各个部分的运动规律，最终得到结构的响应情况。
（3）多体动力学方法多体动力学是一种综合学科，其理论核心是多体系统的动力学分析。
其方法是模拟车辆碰撞前后不同部位的变形，然后再通过计算机模拟出整个碰撞过程的变化。
（4）传统试验方法传统试验方法是通过实验室对车辆进行碰撞试验，通过对实验结果的分析探求车辆相应的机理。
三、应用方向在汽车设计与制造等领域，车辆碰撞仿真模拟已经成为了不可或缺的一种手段。
它可以协助研究人员和工程师分析车辆碰撞中的各种问题，提高车辆碰撞安全设计水平，并为汽车制造行业提供更加严格的标准。
1.汽车碰撞安全设计汽车碰撞安全设计是车辆碰撞仿真模拟的最主要应用方向之一。
通过仿真模拟，研究人员和工程师可以快速的评估和优化汽车碰撞中的主要问题，从而设计出更为安全的汽车及零部件。
2.道路交通安全设计道路交通安全无疑是当今社会面临的一个重大问题。
为了提高道路交通安全性，科学检验交通设计方案成为了建设更加安全的道路交通的必要条件。
车辆碰撞仿真模拟技术为交通安全设计提供了一种新的思路。
通过仿真模拟，可以评估道路交通中各种安全隐患，并针对这些问题进行优化，提高道路交通的安全性。
3.汽车保险界汽车保险行业是车辆碰撞仿真模拟的另一个重要的应用领域。
汽车工程中的碰撞仿真方法及模拟结果分析
汽车工程中的碰撞仿真方法及模拟结果分析汽车碰撞仿真是指通过计算机模拟和分析汽车在碰撞中的运动状态和结构响应的过程。
在汽车工程领域，碰撞仿真是一个非常重要的研究内容，它能够帮助工程师和设计人员评估车辆结构的强度和安全性能，在车辆设计初期就能够进行碰撞试验和优化设计，从而提高车辆的安全性能。
汽车碰撞仿真方法主要分为几个方面：建模、材料模型、碰撞模拟、后处理和结果分析。
首先，建模是碰撞仿真的第一步，它涉及将真实汽车转化为计算机模型。
建模可以使用CAD软件，根据车辆的几何形状和尺寸，将车辆细分为许多小元件或网格，形成一个三维数学模型。
同时，在建模过程中，还需要考虑汽车的细节，如车窗、车门、座椅等。
一个精确的模型能够更好地反映真实碰撞的情况。
其次，材料模型是碰撞仿真中的关键要素之一。
材料模型描述了材料的物理性质和力学行为。
常用的材料模型有线性弹性模型、塑性模型和各向异性模型等。
不同材料的力学行为不同，选择合适的材料模型对模拟结果的准确性和可靠性是至关重要的。
接下来，碰撞模拟是通过将物体受到外部撞击时的力学过程转化为计算流程，在仿真环境中模拟碰撞的过程。
碰撞模拟使用有限元分析（FEA）方法将汽车模型离散为许多个有限元素，并根据材料属性、载荷和边界条件等因素计算每个元素的应力和应变。
借助计算机的计算能力，碰撞仿真可以模拟不同类型的碰撞，如正面碰撞、侧面碰撞和倒车碰撞等。
通过不同的碰撞仿真，工程师和设计人员可以了解车辆在不同碰撞条件下的结构响应和变形情况，并优化车辆结构以提高车辆的安全性和碰撞能力。
然后，后处理是将碰撞仿真的结果进行处理和分析的过程。
后处理包括提取和分析仿真结果的关键数据，如变形、应力、应变等。
利用后处理工具和图形化软件，可以将仿真结果可视化为图形或动画，以便更直观地分析和评估汽车的碰撞性能。
通过后处理，可以深入了解汽车结构在碰撞时的具体响应和状态。
最后，结果分析是根据碰撞仿真的结果对汽车的安全性能进行评估和分析。

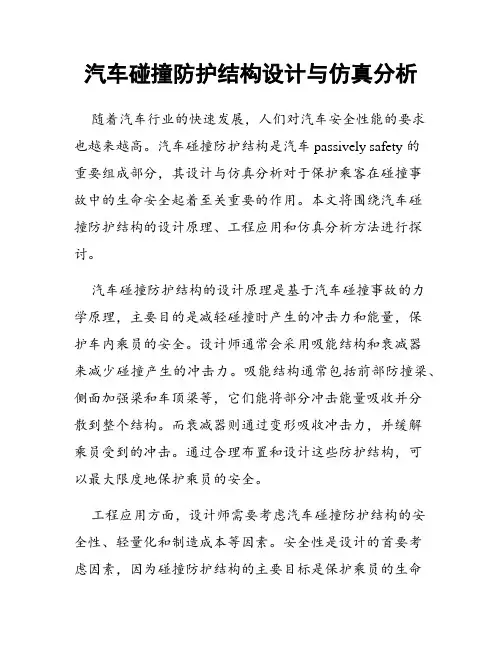

汽车碰撞防护结构设计与仿真分析
汽车碰撞防护结构设计与仿真分析随着汽车行业的快速发展，人们对汽车安全性能的要求也越来越高。
汽车碰撞防护结构是汽车 passively safety 的重要组成部分，其设计与仿真分析对于保护乘客在碰撞事故中的生命安全起着至关重要的作用。
本文将围绕汽车碰撞防护结构的设计原理、工程应用和仿真分析方法进行探讨。
汽车碰撞防护结构的设计原理是基于汽车碰撞事故的力学原理，主要目的是减轻碰撞时产生的冲击力和能量，保护车内乘员的安全。
设计师通常会采用吸能结构和衰减器来减少碰撞产生的冲击力。
吸能结构通常包括前部防撞梁、侧面加强梁和车顶梁等，它们能将部分冲击能量吸收并分散到整个结构。
而衰减器则通过变形吸收冲击力，并缓解乘员受到的冲击。
通过合理布置和设计这些防护结构，可以最大限度地保护乘员的安全。
工程应用方面，设计师需要考虑汽车碰撞防护结构的安全性、轻量化和制造成本等因素。
安全性是设计的首要考虑因素，因为碰撞防护结构的主要目标是保护乘员的生命安全。
在进行设计时，需要注意车身刚度、碰撞试验等方面的要求。
轻量化是当前汽车工业的重要发展方向，因为降低车身质量可以提高燃油经济性和行驶性能。
因此，在设计碰撞防护结构时，设计师要在保证安全性的前提下尽量减少结构的重量。
制造成本也是设计过程中的关键因素。
制造成本的降低可以使得汽车更加普及，因此设计师要在满足安全性和轻量化的前提下尽可能降低制造成本。
仿真分析在汽车碰撞防护结构的设计中起着重要的作用。
通过数字模拟，可以在不同碰撞情况下评估碰撞防护结构的性能，并进行优化设计。
在仿真分析中，设计师可以使用有限元分析方法对碰撞防护结构进行模拟。
有限元分析是一种数值计算方法，能够模拟材料和结构的力学行为，预测结构在不同加载条件下的响应。
这种方法可以帮助设计师了解碰撞防护结构在受到冲击时的应力、变形和能量吸收情况。
通过不断优化设计和吸收碰撞能量的路径，设计师可以提高碰撞防护结构的性能。
此外，利用仿真分析还可以进行碰撞事故模拟，并评估乘员的安全性能。
基于显式有限元法的汽车碰撞仿真研究
式中
ｎ—— 接触 系统 所 占空 间 ：
内应力 ；
ｆ ， 厂
目前仿 真方法主要有 多刚体 系统动力学方 法、 机械振动学方法和有 限元仿真等 ， 随着显式有
２１ ０ ０年第 ５期 （ 总第 ２６期 ） ２
农业 装备 与车辆 工 程
Ａ ＲＣ Ｌ Ｕ Ａ Ｑ ＩＭＥ Ｔ＆ Ｖ Ｈ Ｃ ＥＥ Ｇ Ｎ Ｅ Ｉ Ｇ Ｇ Ｉ Ｕ Ｔ Ｒ ＬＥ Ｕ Ｐ Ｎ Ｅ ＩＬ Ｎ Ｉ Ｅ Ｒ Ｎ
ＮＯ ５ Ｏ１ ． ２ ０
（ ｏａｙ２６ Ｔ ｔｌ ２ ） ｌ

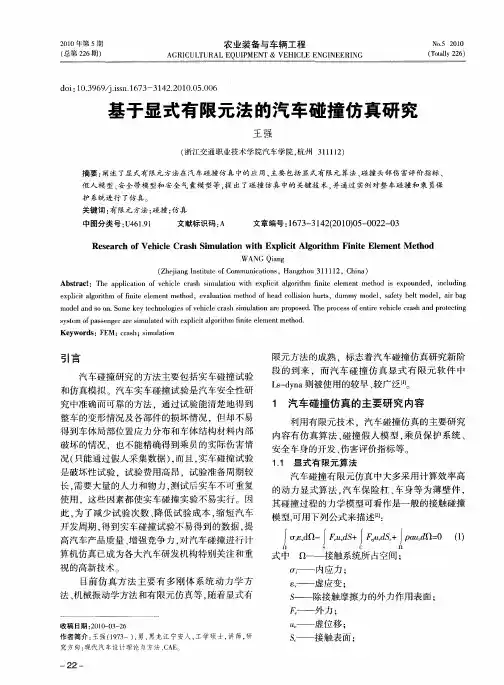

基 于显 式 有 限元 法 的汽 车碰 撞 仿 真 研 究
王 强
（ 浙江交通职业技术学院汽车学院， 杭州 ３ １ １ ） １ ｌ２ 摘要 ： 阐述了显式有限元方法在 汽车碰撞仿 真 中的应用 ， 主要 包括显式有限元算法 、 碰撞 头部伤害评价指标 、 假人模型 、 安全带模型和安全 气囊模型等 ， 出了碰撞仿 真 中的关键技术 ， 提 并通过 实例 对整车碰 撞和乘 员保
整 车 的变形情 况 及各 部件 的损 坏情 况 ，但却 不 易 得 到车 体局部 位 置应 力分 布 和车体 结构 材料 内部 破 坏 的情 况 ，也 不能 精确 得 到乘员 的实 际伤 害情 况 （ 能通过 假人 采集 数 据 ）而且 ， 车碰撞 试 验 只 ， 实
Ｌ— ｙａ ｓｄｎ 则被使用的较早 、 较广泛＿ Ｊ １ 。
１ 汽车碰撞 仿真的主要研 究 内容
利用 有 限元技 术 ．汽 车碰 撞仿 真 的 主要研 究
内容有仿真算法 、 碰撞假人模型 ， 乘员保护系统 、 安全车身的开发 、 伤害评价指标等。 １１ 显式 有 限元算 法 ． 汽车碰撞有限元仿真 中大多采用计算效率高 的动力显式算法 ， 汽车保险杠 、 车身等为薄壁件 ， 其碰 撞过 程 的力 学模 型可 看作 是一 般 的接 触碰 撞
汽车碰撞仿真分析在车身材料选用中的应用
汽车碰撞仿真分析在车身材料选用中的应用随着汽车工业的快速发展，人们对汽车安全性能的要求也越来越高。
汽车碰撞仿真分析技术作为一种先进而有效的工具，被广泛应用于汽车设计与制造中，尤其是在车身材料选用方面起到了重要作用。
本文将重点讨论汽车碰撞仿真分析在车身材料选用中的应用，以及它对汽车安全性能的提高所带来的益处。
一、汽车碰撞仿真分析的原理及方法汽车碰撞仿真分析是通过数学建模和计算机仿真来模拟车辆在碰撞过程中所受到的外界力和内部应力状态。
其基本原理是利用有限元分析法，将车辆模型划分为许多小的有限单元，通过计算各个单元之间的力和应变关系，最终得到车辆在碰撞过程中的各种特征参数。
而车身材料选用则是在这个基础上，通过对不同材料的模拟碰撞测试，评估其在碰撞时的性能表现。
二、汽车碰撞仿真分析在车身材料选用中的应用1. 材料强度评估汽车碰撞仿真分析可以模拟不同材料在碰撞时所承受的应力和应变状态，从而评估其强度表现。
通过对不同材料的模拟碰撞测试，可以比较不同材料在受力情况下的性能差异，并选取具有更高强度的材料来提升汽车的碰撞安全性能。
2. 车身结构优化汽车碰撞仿真分析可以帮助优化车身结构设计，通过调整车身各部分的材料厚度、形状和连接方式等参数，以提高车辆在碰撞过程中的能量吸收能力和刚性分布。
这样可以有效减少乘员受伤风险，并保护汽车的主要机械设备。
3. 配置安全气囊汽车碰撞仿真分析还可以帮助确定安全气囊的配置位置和数量。
通过模拟不同碰撞情况下乘员的受力情况，可以确定安全气囊的部署策略，确保在碰撞时能够及时触发气囊以最大限度地保护乘员。
4. 耗能材料选用在汽车碰撞过程中，合理选用能够承受冲击力的耗能材料，可以有效减缓碰撞力对乘员和车辆的伤害。
通过模拟碰撞测试，可以评估不同材料在吸能能力方面的表现，为车身材料选用提供科学依据。
三、汽车碰撞仿真分析的优势与益处1. 降低开发成本与时间传统的汽车碰撞测试需要大量的物理实验和碰撞试验，费时费力且成本高昂。

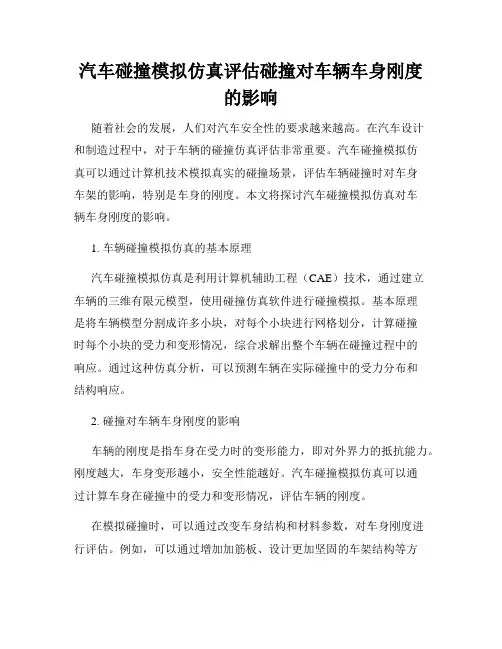

汽车碰撞模拟仿真评估碰撞对车辆车身刚度的影响
汽车碰撞模拟仿真评估碰撞对车辆车身刚度的影响随着社会的发展，人们对汽车安全性的要求越来越高。
在汽车设计和制造过程中，对于车辆的碰撞仿真评估非常重要。
汽车碰撞模拟仿真可以通过计算机技术模拟真实的碰撞场景，评估车辆碰撞时对车身车架的影响，特别是车身的刚度。
本文将探讨汽车碰撞模拟仿真对车辆车身刚度的影响。
1. 车辆碰撞模拟仿真的基本原理汽车碰撞模拟仿真是利用计算机辅助工程（CAE）技术，通过建立车辆的三维有限元模型，使用碰撞仿真软件进行碰撞模拟。
基本原理是将车辆模型分割成许多小块，对每个小块进行网格划分，计算碰撞时每个小块的受力和变形情况，综合求解出整个车辆在碰撞过程中的响应。
通过这种仿真分析，可以预测车辆在实际碰撞中的受力分布和结构响应。
2. 碰撞对车辆车身刚度的影响车辆的刚度是指车身在受力时的变形能力，即对外界力的抵抗能力。
刚度越大，车身变形越小，安全性能越好。
汽车碰撞模拟仿真可以通过计算车身在碰撞中的受力和变形情况，评估车辆的刚度。
在模拟碰撞时，可以通过改变车身结构和材料参数，对车身刚度进行评估。
例如，可以通过增加加筋板、设计更加坚固的车架结构等方式来提高车辆刚度。
通过碰撞模拟仿真，可以对不同车身结构的刚度进行对比，找到最优解。
3. 碰撞模拟评估对车辆设计的重要性汽车碰撞模拟仿真评估对车辆设计过程中起到举足轻重的作用。
首先，通过模拟碰撞场景，可以提前发现潜在的安全隐患，设计出更加牢固和安全的车身结构。
其次，通过仿真评估可以减少试验样车数量，降低实验成本和时间，提高研发效率。
最后，碰撞模拟结果可以为汽车厂商提供评估报告，为车辆安全认证提供依据。
4. 碰撞模拟评估的局限性尽管汽车碰撞模拟仿真评估具有许多优势，但也存在一些局限性。
首先，模拟仿真的结果仍然需要通过实际的碰撞试验进行验证。
其次，模拟仿真所使用的材料参数和载荷条件都是基于理想化的假设，与实际情况可能存在一定的差距。
因此，在进行碰撞模拟评估时，需要谨慎使用结果，结合实际情况进行综合判断。
汽车碰撞仿真技术在车辆主动安全性能评估中的应用
汽车碰撞仿真技术在车辆主动安全性能评估中的应用随着汽车行业的迅速发展和交通事故的频发，车辆的主动安全性能评估变得尤为重要。
而汽车碰撞仿真技术的引入为车辆主动安全性能评估提供了一种高效准确的方法。
汽车碰撞仿真技术通过模拟车辆在不同碰撞情况下的运动与变形，能够全面评估车辆的碰撞安全性以及车辆的结构设计是否满足安全要求。
本文将详细探讨汽车碰撞仿真技术在车辆主动安全性能评估中的应用。
一、汽车碰撞仿真技术介绍汽车碰撞仿真技术是指通过计算机软件对车辆在各类碰撞情况下的运动和变形进行模拟和仿真，以得出车辆碰撞后的变形情况、各部件受力情况等结果。
其中，碰撞仿真采用有限元分析方法，通过建立车辆的几何模型和材料性质模型，结合碰撞工况和载荷以及碰撞试验数据，模拟车辆在实际碰撞中的反应，准确预测车辆在碰撞过程中的变形和破坏情况。
二、汽车碰撞仿真技术在车辆主动安全性能评估中的应用价值1. 车辆结构设计优化：通过汽车碰撞仿真技术，可以对车辆的结构进行优化设计，提高车辆在碰撞中的安全性能。
比如，在碰撞前预先进行仿真分析，确定车辆关键部位的强度设计要求，以及选择合适的材料和结构布局，从而降低事故发生时车辆损坏和乘客伤害的风险。
2. 安全辅助系统验证：通过仿真模拟不同情况下的车辆碰撞过程，可以验证车辆的安全辅助系统的有效性和可靠性。
比如，在碰撞仿真中可以模拟紧急制动、自动刹车等安全系统的应用效果，评估其对减少碰撞事故的能力。
3. 碰撞安全座椅设计：碰撞仿真技术也可以应用于汽车碰撞安全座椅的设计与优化。
通过仿真模拟事故碰撞过程中座椅的变形和乘客的运动轨迹，可以确定合适的座椅结构和材料，提高乘客的保护能力，减轻碰撞所带来的伤害。
4. 碰撞安全评估：通过碰撞仿真技术，可以对车辆在不同碰撞情况下的受力和变形情况进行准确评估，包括车辆的稳固性、能量吸收能力、乘客保护能力等。
根据仿真结果，可以对车辆的碰撞安全性能进行评定，并相应地提出改进设计建议。
汽车碰撞过程的有限元数值模拟
哈尔滨工程大学硕士学位论文汽车碰撞过程的有限元数值模拟姓名：徐文岷申请学位级别：硕士专业：机械设计及理论指导教师：张旭20070301等软件，这样在利用ＨＹＰＥＲＭＥＳＨ划分好模型的有限元网格后，可以直接把计算模型转化成不同的求解器文件格式，从而利用相应得求解器进行计算。
ＨＹＰＥＲＭＥＳＨ也可以直接输入ＣＡＤ几何模型及有限元模型，减少用于建模的重复工作和费用。
ＨＹＰＥＲＭＥＳＨ最著名的特点是它具有强大的有限元网格前处理功能和后处理功能。
在处理几何模型和有限元网格的效率和质量方面，具有很好的速度，适应性和可定制性，并且模型规模没有软件限制。
ＨＹＰＥＲＭＥＳＨ具有强大的智能网格生成工具，可以交互调整每一个曲面或边界的网格参数，包括单元密度，单元长度变化趋势，网格划分算法等，因此ＨＹＰＥ鼢艇ＳＨ在汽车和航空航天等领域有着广泛的应用。
图３．３汽车整车有限元模型３．４汽车有限元模型的建立整车模型的建立参考了文献【３８】，通过实际测量和相关手册得到汽车的关键点的数据，在前处理软件中建立汽车的外部模型。
对某些部件进行简化，如乘客、发动机、散热器等部件简化成固体单元，整车模型中的部件材料特性参数参照文献【３８】规定的。
整车模型共有２５个部件，各部件的编号及材料（ａ）内部件名称（ｂ）外部件名称图３．４汽车部件名称在整车模型中，部分部件的连接采用点焊单元，但大部分部件之『日Ｊ的连接采用共同节点的方式连接，图３．５和表３．２给出了一个共同节点连接方式的示例。
表３．２中的每个单元的四个节点编号，是从如图所示单元左下角的节点依次选取的。
图３．５部件连接方式（１）边界约束条件：剐性墙的所有自由度均被约束。
（２）碰撞速度：按照ＣＭＶＤＲ２９４的标准，对汽车施加一ｘ轴负向的碰撞速度，大小为５０ｋｍ／ｈ（１３．８９ｍ／ｓ）。
（３）接触算法：在碰撞过程中，有些部件变形后会碰到其它部件，有些部件变形后自身各部分相互挤压在一块，发生相互作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车碰撞试验有限元仿真分析
汽车安全一直是备受关注的话题，因为每年都有大量的交通事故发生，给人们
的生命财产造成了巨大的损失。
因此，在汽车设计和制造的过程中，安全性是最重要的一项指标。
在产品研发和制造中，汽车碰撞试验是必不可少的环节。
这一试验的目的就是测试汽车在发生碰撞时的承载能力以及对乘客的保护程度。
最近，有限元仿真技术在汽车碰撞试验中的应用逐渐受到重视。
本文将介绍有限元仿真在汽车碰撞试验中的应用及其相关的技术和方法。
一、有限元仿真技术的介绍
有限元仿真技术是一种通过计算机模拟材料或结构在外力作用下所产生的形变、应力和力学响应的虚拟分析方法。
它通过将材料或结构分割成许多小的部分，并在每个部分上建立数学模型，最终得到整个材料或结构的形变、应力和响应等各项参数。
因为有限元分析模型的建立和计算流程完全由计算机自动完成，因此大大提高了计算速度和计算精度，可以极大地减小试验成本和试验周期。
二、有限元仿真在汽车碰撞试验中的应用
汽车碰撞试验可以在实验室内模拟汽车在交通事故中所受到的外力，并进一步
测试汽车所能承受的最大外力，以及车内乘客的安全性。
在过去的几十年中，汽车制造商通过不断的试验、验证和改进，已经使得汽车的安全性能得到了极大的提升。
但是，汽车碰撞试验仍然是一项非常复杂和昂贵的任务。
因此，在汽车设计和制造的过程中，有限元仿真技术已经成为了一种非常重要的辅助手段。
在汽车制造中存在许多的零部件和车身结构，它们的材料和结构必须得到验证。
通过有限元仿真技术，可以在计算机上建立这些零部件和车身结构的三维模型，并对其进行分析。
在仿真分析中，需要考虑的因素包括外力、材料特性、零部件和车身结构的形状和大小、以及不同零部件之间的接触情况等。
这些因素会影响汽车在
发生碰撞时的变形、应力和响应能力，因此，在有限元仿真中，需要尽可能准确地考虑所有的因素。
三、有限元仿真在汽车碰撞试验中的技术和方法
1.材料模型的建立
有限元仿真中材料模型是一个非常关键的因素，因为材料的特性会直接影响汽
车在发生碰撞时的响应能力。
模拟材料的变形和应力通常需要选择适当的材料模型，例如线性弹性模型、非线性弹塑性模型、粘弹性模型和本构模型等。
这些材料模型的选择要根据试验数据和实际生产情况综合考虑。
2. 零部件和车身结构的建立
建立零部件和车身结构的三维模型是有限元仿真的第一步，通过建立准确的三
维模型，才能得出真实的仿真结果。
基于必要的材料特性和载荷条件，可以使用各种建模软件，如Pro/Engineer等进行三维建模。
需要注意的是，建立三维模型的过
程需要充分考虑到影响零部件和车身结构响应的各种因素，例如材料特性，应变率和相邻零部件之间的相互影响等。
3. 车辆碰撞仿真分析
建立好材料模型和零部件以及车身结构的三维模型之后，就可以进行车辆碰撞
试验的仿真分析了。
这项工作中需要对仿真模型进行网格划分，以及进行质量和材料的属性设置等。
通过有限元仿真，可以得到碰撞试验过程中汽车各个部位的形变，应力和响应等数据，并可以对数据进行后续处理和分析。
同时，仿真结果可以进一步与实际的碰撞试验数据进行比对，从而验证仿真结果的可靠性。
四、结论
汽车碰撞试验是汽车生产中重要的环节。
有限元仿真是一种有效的手段来验证
车辆的安全性能，通过仿真可以评估汽车在发生碰撞时的承载能力和对乘客的保护程度。
随着有限元仿真技术的不断发展，汽车制造商可以更快、更准确地评估元件
和系统的性能，同时也可以节省成本和缩短时间。
虽然仿真所得结果非常接近真实情况，但无法取代实际的碰撞试验。
两者结合使用，可以使汽车的安全性得到进一步提高。
