中断寄存器
一、中断序号
二、IE（interrupt enable）中断允许寄存器（可以位寻址）
只有打开全局开关，其它各位的开关才可以开启。
每个位开关赋值为1则开，赋值为0则关。
使用方法：（1）整体赋值：如IE=0x81；(开启全局中断，打开外部中断0)
（2）、单独赋值：如EA=1;EX0=1;(开启全局中断，打开外部中断0)
三、IP中断优先级控制寄存器（可位寻址）
四PCON电源控制寄存器（只能字节寻址，不能位寻址）
SMOD：波特率加倍位，该位与串口通信有关。
POF：掉电标志位。
GF1,GF0:两个通用工作标志位，用户可以自由使用。
PD:掉电模式设定位。
●PD=0 单片机处于正常工作状态。
●PD=1 单片机进入掉电（Power Down）模式，可由外部中断或硬件复位模式唤醒，
进入掉电模式后，外部晶振停振，CPU、定时器、串行口全部停止工作，只有外部
中断工作。
在该模式下，只有硬件复位和上电能够唤醒单片机。
IDL:空闲模式设定位。
●IDL=0 单片机处于正常工作状态。
●IDL=1 单片机进入空闲（Idle）模式，除CPU不工作外，其余仍继续工作，在空
闲模式下可由任一个中断或硬件复位唤醒。
五TCON（Timer Control Register）定时器/计数器控制寄存器（可位寻址）
TF1：定时器1溢出标志位。
●当定时器1计满溢出时，由硬件使TF1置“1”，并且申请中断。
进入中断服务程序
后，由硬件自动清“0”，在查询方式下用软件清“0”。
TR1：定时器1运行控制位。
●由软件清“0”关闭定时器1。
当GATE=1，且INT1为高电平时，TR1置“1”启动定
时器1；当GATE=0，TR1置“1”启动定时器1。
TF0：定时器0溢出标志。
其功能及操作情况同TF1。
TR0：定时器0运行控制位。
其功能及操作情况同TR1。
IE1：外部中断1请求标志位。
发生中断后由硬件置1，响应中断后由硬件清零。
IT1：外部中断1触发方式选择位。
●当IT1=0，为低电平触发方式；
●当IT1=1，为下降沿触发方式。
IE0：外部中断0请求标志位。
发生中断后由硬件置1，响应中断后由硬件清零。
IT0：外部中断0触发方式选择位。
与IT1一样。
六、SCON（SerialControlRegister)串行口控制寄存器（可位寻址）
SM0、SM1——串行口工作方式控制位，有方式0、1、2、3，共四种。
SM2——多机通信控制位，用于控制单机通信还是多机通信。
●工作于方式0时，SM2不起作用。
●工作于方式1时，若SM2为0，不论停止位是什么，数据都送入SBUF，且发出中
断申请。
●工作于方式1时，若SM2为1，只有停止位是1时，数据才送入SBUF，且发出中
断申请。
否则收到的数据放弃。
●在方式2或3时，当SM2为1时，且接受到的第9位数据RB8为1时，才把接受
到的前8位数据送入SBUF，且置位RI发出中断申请，否则将收到的数据放弃。
●在方式2或3时，当SM2=0时，不管第9位是什么，接受的前8为都送入SBUF，
且发出中断申请。
REN——允许接收位。
REN=1时，允许接收，REN=0时，禁止接收。
TB8——发送接收数据位8。
RB8——接收数据位8。
TI——发送中断标志位，可寻址标志位。
方式0时，发送完第8位数据后，由硬件置位。
因此，TI=1表示帧发送结束，TI可由软件清“0”。
RI——接收中断标志位，可寻址标志位。
接收完第8位数据后，该位由硬件置位，RI=1表示帧接收完成，RI可由软件清“0”。
在串口中断处理时，TI ，RI 都需要软件清"0"，硬件置位后不可能自动清0，此外，在进行缓冲区操作时，需要在中断寄存器IE 中设置ES=0，以防止中断出现。
四种工作方式：根据SM0，SM1的不同值，组成四种工作方式。
（1）方式0（SM0SM1:00）：串行口的工作方式0为移位寄存器I/O 方式，可外接移位寄存器，扩展I/O 口，也可外接同步I/O 设备。
波特率=/12osc f 。
● 发送操作：当启动发送操作时，由TXD 输出移位脉冲，由RXD 串行SBUF 中的
数据。
发送完8位数据后自动置TI=1，请求中断。
要继续发送时，TI 必须有指令清零。
● 接收操作：REN 是串行口接收允许控制位。
当软件将REN 置“1”时，即开始从
RXD 端口以fosc/12波特率输入数据，当接收到8位数据时，将中断标志RI 置“1”。
再次接收数据之前，必须用软件将RI 清0。
（2）方式1（01）：串行口位10位通用异步接口，波特率=SMOD 2/12(1)⨯定时器溢出率。
●
8位UART 接口。
● 帧结构为10位，包括起始位（为0），8位数据位，1位停止位。
● 波特率由指令设定，由T1的溢出率决定。
●
接收操作：在（REN ）=1时，串行口采样RXD 引脚，当采样到1至0的跳变时，确认是开始位0，就开始接收一帧数据。
当SM2=0时，只要RI=0，不论停止位是1或0，停止位都进入RB8，并由硬件置位中断标志RI 。
当SM2=1时，只有当RI=0且停止位为1时，停止位才进入RB8，8位数据才能进入接收寄存器，并由硬件置位中断标志RI ；否则信息丢失。
所以在方式1接收时，应先用软件清零RI 和SM2标志。
（3）方式2（10）：串行口为11位异步通信接口，波特率=SMOD 2/64fosc ⨯。
（4）方式3（11）：为波特率可变的11位异步通信方式，除了波特率可变外，其余方式都与方式2相同。
波特率=SMOD 2/32(1)⨯定时器溢出率
方式2和方式3具有多机通信功能，这两种方式除了波特率不同以外，其余完全相同。
● 9位UART 接口。
● 帧结构为11位，包括起始位（为0）、8位数据位、1位可编程位TB8/RB8和停止位（为
1）。
● 发送操作：发送数据之前，由指令设置TB8（如作为奇偶校对位或地址/数据位），将要
发送的数据由A 写入SBUF 中启动发送操作。
在发送中，内部逻辑会把TB8装入发送移位寄存器的第9位位置，然后发送一帧完整的数据，发送完毕后置位TI 。
TI 须由指令清零。
● 接收操作：当置位REN=1位且RI=0时，启动接收操作，帧结构上的第9位送入RB8
中，对所接收的数据视SM2和RB8的状态决定是否会使RI 置位。
七、TMOD ：定时器/计数器模式控制寄存器（只能字节寻址，不能位寻址）
其中低四位定义定时器/计数器C/T0,高四位定义定时器/计数器C/T1，各位的说明：
GATE——门控制。
●GATE=0时，由TR0,TR1置位分别启动定时器T0、T1。
●GATE=1时，当INT0（INT1）引脚为高电平时且TR0（TR1）置位，TR0（TR1）
等于1；启动定时器T0（T1）
C/T——功能选择位，C/T=0时为定时功能，C/T=1时为计数功能。
M0、M1——方式选择功能。
有4种工作方式。
●M1M0为00时，方式0，是13位计数器。
●M1M0为01时，方式1，是16位计数器。
●M1M0为10时，方式2，是自动重载8位计数器。
●M1M0为11时，方式3，T0分为2个8位独立计数器，T1停止计数。
八、计数寄存器TH1、TL1、TL1、TL0
用于计数或定时的时候，设置计数初值。
九、定时器/计数器有关的寄存器
（1）中断允许寄存器：IE
（2）中断优先级控制寄存器：IP
（3）定时器方式寄存器：TMOD
（4）定时器控制寄存器：TCON
（5）计数寄存器：TH0、TL0；TH0、TL1。
可用于设定计数初值。
十、外部中断有关的寄存器
（1）中断允许寄存器：IE
（2）中断优先级控制寄存器：IP
（3）定时器控制寄存器：TCON（设置是低电平触发，还是下降沿触发）。
十一、与串口中断有关的寄存器
（1）中断允许寄存器：IE
（2）中断优先级控制寄存器：IP
（3）电源控制寄存器：PCON
（4）定时器方式寄存器：TMOD
（5）定时器控制寄存器：TCON
（6）计数寄存器：TH0、TL0；TH0、TL1。
（7）串口功能控制寄存器：SCON。
单片机-第五章 单片机中断系统
（1）CPU正在执行一个同级或高优先级的中断服务程序； （2）正在执行的指令尚未执行完； （3）正在执行中断返回指令RETI或者对寄存器IE、IP进 行读/写的指令。 CPU在执行完上述指令之后，要再执行一条指令，才 能响应中断请求。
二、中断响应过程 从中断请求发生直到被响应，准备去执行中断服务程 序，此过程即中断响应过程。中断响应过程一般包括如下几 个阶段： 1、中断采样并置位 中断采样过程：CPU在每个机器周期S5P2期间顺序对 中断源采样、置中断标志。 2、查询标志 在中断采样后的下一个周期的S6按优先级顺序查 询中断标志。
第5章 MCS-51单片机中断系统
5.1.1中断的概念
单片机系统中，CPU和外部设备之间不断进行信息的传 输。通常CPU和外设之间的信息传送方式有以下几种： 程序控制方式 中断方式 直接存储器存取（DMA）方式
1、 程序控制方式 可以分为以下两种方式。 （1）无条件传送方式 外设始终处于就绪状态，CPU不必查询外设的状 态，直接进行信息传输，称为无条件传送方式。 此种信息传送方式只适用于简单的外设。如开 关和数码段显示器等。
三、中断响应的时间
一般来说，中断的响应时间最短为3个机器周期，最长 为8个机器周期。 一般中断请求标志位查询占1个机器周期。而机器周期 又恰好是指令的最后一个机器周期。执行此指令后，CPU 将响应中断，产生硬件长调用指令。 长调用LCALL指令需要2个机器周期。这样，中断响应 时间为3个机器周期。
是不可寻址的
在同级的几个中断源中同时发生请求时， 内部对同级的各中断源的优先级别有一个规 定的查询顺序： 自然优先级
外部中断请求 INT0 最高 定时/计数器 T0 外部中断请求 INT1 定时/计数器 T1 串行口 UART 最低 定时/计数器 T2

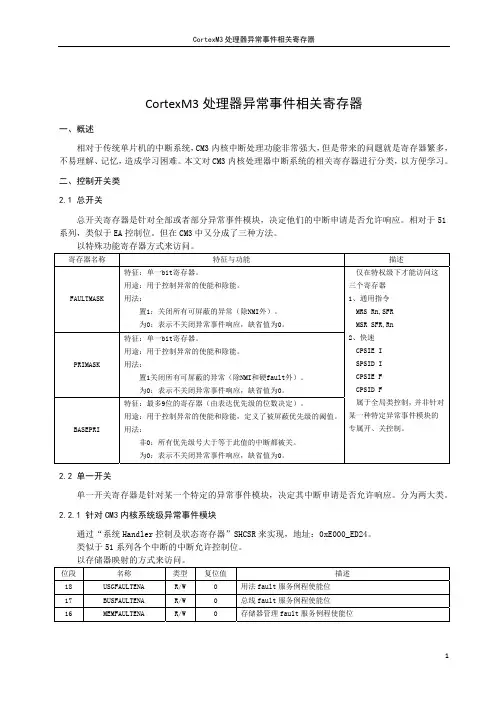

CortexM3处理器异常事件相关寄存器
