桑塔纳2000全车电路图02

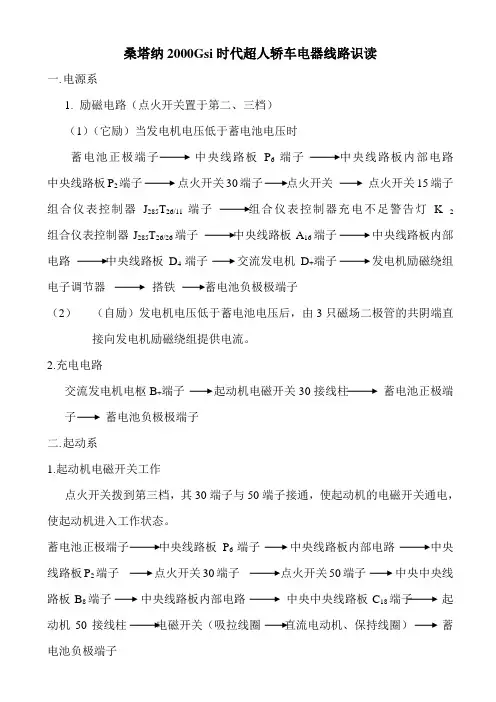

桑塔纳2000Gsi时代超人轿车电器线路识读_2
桑塔纳2000Gsi时代超人轿车电器线路识读一.电源系1.励磁电路（点火开关置于第二、三档）（1）（它励）当发电机电压低于蓄电池电压时蓄电池正极端子中央线路板P6端子中央线路板内部电路中央线路板P2端子点火开关30端子点火开关点火开关15端子组合仪表控制器J285T26/11端子组合仪表控制器充电不足警告灯K 2 组合仪表控制器J285T26/26端子中央线路板A16端子中央线路板内部电路中央线路板D4端子交流发电机D+端子发电机励磁绕组电子调节器搭铁蓄电池负极极端子（2）（自励）发电机电压低于蓄电池电压后，由3只磁场二极管的共阴端直接向发电机励磁绕组提供电流。
2.充电电路交流发电机电枢B+端子起动机电磁开关30接线柱蓄电池正极端子蓄电池负极极端子二.起动系1.起动机电磁开关工作点火开关拨到第三档，其30端子与50端子接通，使起动机的电磁开关通电，使起动机进入工作状态。
蓄电池正极端子中央线路板P6端子中央线路板内部电路中央线路板P2端子点火开关30端子点火开关50端子中央中央线路板B8端子中央线路板内部电路中央中央线路板C18端子起动机50接线柱电磁开关（吸拉线圈直流电动机、保持线圈）蓄电池负极端子2、直流电动机工作蓄电池正极端子起动机电磁开关30接线柱直流电动机蓄电池负极端子三、点火系电路该点火系统属于无分电器电控双缸同时点火系统。
点火系统中将点火器的大功率三极管设置在发动机电控单元ECU的内部，由ECU直接控制点火线圈的初级绕组的电流。
ECU根据曲轴位置传感器、凸轮轴位置传感器确定点火时刻，并且接收发动机转速传感器、空气流量计、节气门位置传感器、进气温度传感器、冷却液温度传感器、爆震传感器及一些相应的开关信号，在存储器内找出此工况相应的点火提前角。
点火时，1、4缸同时点火，2、3缸同时点火。
四、照明及灯光系电路1、前照灯电路前照灯受车灯开关E1和变光开关E4的控制。
（1）、点火开关处于2档时，车灯开关E1处于第3档时，蓄电池“+”中P6 30号电源线中P2 点火开关30柱点火“X”接线柱继电器线圈接地开关“X”车灯开关E车灯开关E1第三档车灯开关E1“56”接线柱变光开关E4“56”接线柱此时，通过拨动变光开关可进行远、近光切换，远光灯亮时，电源经车灯开关E4 56a接线柱中央线路板B22端子熔丝S9、S10 中C16、中C17 左、右远光灯接地蓄电池“-”。
桑塔纳2000Gsi轿车电气原理图
桑塔纳2000Gsi轿车电气原理图图1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）表1 中央线路板上的保险丝（单位：A）注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
图2 中央线路板反面布置A-用于仪表板线束，插件颜色为蓝色 B-用于连接仪表板线束，插件颜色为红色 C-用于连接发动机室左边线束，插件颜色为黄色 D-用于连接发动机室右边线束，插件颜色为白色E-用于连接车辆后部线束，插件颜色为黑色 G-用于连接单个插头（主要用于冷却液不足指示控制器） H-用于连接空调装置的线束，插件颜色为棕色 K-空位 L-用于连接双音喇叭等线束，插件颜色为灰色 M-空位 N-用于单个插头（主要用于进气管预热器的加热电阻的电源） P-用于单个插头（主要用于蓄电池火线与中央线路板“30”的连接，中央线路板“30”与点火开关“30”接线柱连接） R-空位图3 桑塔纳2000GSi型轿车交流发电机、蓄电池、起动机、点火开关电路图A-蓄电池 B-起动机 C-交流发电机 C1-调压器 D-点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面）②-接地点（在蓄电池支架上）⑨-自身接地-接地连接线（在前大灯线束内）图4 桑塔纳2000GSi型轿车点火装置、发动机控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器电路图G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈 P-火花塞插头 Q-火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）④-接地点（在离合器壳上的支架上）⑨-自身接地-连接线（在发动机右线束内）-+5V连接线（在发动机右线束内）图5 桑塔纳2000GSi型轿车发动机控制单元、节气门控制部件、1、2缸爆震传感器电路图F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计J220-发动机控制单元 J338-节气门控制部件 T3c-发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8b-发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器-连接线（在发动机右线束内）图6 桑塔纳2000GSi型轿车发动机控制单元、3、4缸爆震传感器、转速传感器电路图G28-发动机转速传感器 G66-3、4缸爆震传感器 J220-发动机控制单元 N30-第1缸喷油器S123-喷油器、空气流量计、AKF阀、氧传感器加热保险丝（10A） T1b-发动机线束与仪表板线束插头连接（1针，在中央线路板后面） T3b-发动机右线束与发动机转速传感器插头连接（3针，在发动机舱中间支架上） T3d-发动机右线束与3、4缸爆震传感器插头连接（3针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-接地连接线（在发动机右线束内）图7 桑塔纳2000GSi型轿车发动机控制单元、喷油器、汽油泵继电器、空气流量计、氧传感器、活性炭罐电磁阀电路图G39 -氧传感器 G70-空气流量计 J17-汽油泵继电器 J220-发动机控制单元 N31-第2缸喷油器 N32-第3缸喷油器 N33-第3缸喷油器 N80-活性炭罐电磁阀 S5-汽油泵保险丝（10A） T4a-发动机线束与氧传感器插头连接（4针，在发动机舱中间支架上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-正极连接线（在发动机线束内）-正极连接线（在发动机右线束内）图8 桑塔纳2000GSi型轿车汽油泵、电子防盗器、ABS控制器、制动灯开关电路图D2-读识线圈 F-制动灯开关 G-汽油表传感器 G6-汽油泵 J104-ABS控制器 J362-防盗器控制单元 K117-防盗器警告灯 S2-制动灯保险丝（10A） T1a-前大灯线束与ABS线束插头连接（1针，在中央线路板后面） T2h-读识线圈与防盗器控制单元插头连接（2针，在防盗器控制单元上） T2i-前大灯线束与仪表板线束插头连接（2针，在中央线路板后面）T3e-尾部线束与汽油箱插头连接（3针，在汽油箱盖上） T8c-仪表板线束与防盗器控制单元插头连接（8针，在防盗器控制单元上） T25-ABS线束与ABS控制单元插头连接（25针，在ABS控制器上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑤-接地点（在中央线路板左侧星形接地爪上）-接地连接线（在仪表板开关线束内）图9 桑塔纳2000GSi型轿车ABS控制器、车轮转速传感器、ABS液压泵电路图G44-右后转速传感器 G45-右前转速传感器 G46-左后转速传感器G47-左前转速传感器J104-ABS控制器 N133-ABS右后出油电磁阀 N134-ABS右后出油电磁阀 N135-ABS左后进油电磁阀 N136-ABS左后出油电磁阀 S129-保险丝（30A） S130-ABS电磁阀保险丝（30A） T2j-ABS液压泵与控制单元插头连接（2针，在ABS控制单元上） T2k-ABS线束与左后转速传感器插头连接（2针，在左后座位下面） T2l- ABS线束与右后转速传感器插头连接（2针，在右后座位下面） T25-ABS线束与控制单元插头连接（25针，在ABS 控制器上） V64-ABS液压泵图10 桑塔纳2000GSi型轿车ABS控制器、ABS警告灯电路图J104-ABS控制器 K47-ABS警告灯 N99-ABS右前进油电磁阀 N100-ABS右前出油电磁阀N101-ABS左前进油电磁阀 N102-ABS左前出油电磁阀 S12-电动摇窗机、ABS控制单元保险丝（15A） T1e-ABS线束与电动摇窗机线束插头连接（1针，在中央电线板后面） T7-ABS 线束与ABS警告灯插头连接（7针，在ABS警告灯上） T25- ABS线束与控制单元插头连接（25针，在ABS控制器上）⑩-接地点（在中央线路板后面车身前围板上）图11 桑塔纳2000GSi型轿车制动液位报警开关、手制动指示灯开关、自诊断插座、空调电磁离合器电路图F9-手制动指示灯开关 F34-制动液位报警开关 M20-空调控制面板照明灯 N25-电磁离合器 T1f-前大灯线束与压缩机电磁离合器插头连接（1针，在压缩机旁） T16-故障诊断仪插座（16针，在变速杆防尘罩下面） TV1-诊断线插座（附加插在中央线路板13号位上）⑤-接地点（在中央线路板左侧星形接地爪上）⑨-自身接地图12 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）-连接线（在前大灯线束内）-接地连接线（在前大灯线束内）图13 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上）-连接线（在前大灯线束内）-正极连接线（在前大灯线束内）-连接线（在前大灯线束内）图14 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图15 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图16 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A）T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图17 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面） T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地-正极连接线（在内顶灯线束内）图18 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上）-接地连接线（在仪表板线束内）-连接线（在仪表板线束内）图19 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图20 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）-正极连接线（在仪表板线束内）-连接线（在仪表板开关线束内）图21 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地-正极连接线（在仪表板线束内）图22 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在前大灯线束内）-接地连接线（在尾部线束内）图23 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图24 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图25 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图26 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上）-连接线（在左前门线束内）图27 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内）T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门内） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门内） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门内） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上）-连接线（在集控门锁线束内）-连接线（在集控门锁线束内）。
桑塔纳2000Gsi轿车电气原理图
桑塔纳2000Gsi轿车电气原理图图1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）表1 中央线路板上的保险丝（单位：A）编号名称额定电流编号名称额定电流1 散热器风扇30 14 鼓风机（空调）202 制动灯10 15 倒车灯、车速传感器103 点烟器、收音机、钟、车灯、中央集控门锁15 16 进气预热器温控开关、怠速切断电磁阀154 危险报警闪光灯15 17 双音喇叭105 燃油泵15 18 驻车制动、阻风门指示灯156 前雾灯15 19 转向灯107 尾灯和停车灯（左）10 20 牌照灯、杂物箱照明灯108 尾灯和停车灯（右）10 21 前照灯近光（左）109 前照灯远光（右）10 22 前照灯近光（右）1010 前照灯远光（左）10 23 后雾灯1011 前风窗刮水器及清洗装15 24 空调3012 电动摇窗机15 25 自动无线1013 后风窗加热器20 26 电动后视镜 327 ECU 10 注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
图2 中央线路板反面布置A-用于仪表板线束，插件颜色为蓝色 B-用于连接仪表板线束，插件颜色为红色 C-用于连接发动机室左边线束，插件颜色为黄色 D-用于连接发动机室右边线束，插件颜色为白色E-用于连接车辆后部线束，插件颜色为黑色 G-用于连接单个插头（主要用于冷却液不足指示控制器） H-用于连接空调装置的线束，插件颜色为棕色 K-空位 L-用于连接双音喇叭等线束，插件颜色为灰色 M-空位 N-用于单个插头（主要用于进气管预热器的加热电阻的电源） P-用于单个插头（主要用于蓄电池火线与中央线路板“30”的连接，中央线路板“30”与点火开关“30”接线柱连接） R-空位图3 桑塔纳2000GSi型轿车交流发电机、蓄电池、起动机、点火开关电路图A-蓄电池 B-起动机 C-交流发电机 C1-调压器 D-点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面）②-接地点（在蓄电池支架上）⑨-自身接地 -接地连接线（在前大灯线束）图4 桑塔纳2000GSi型轿车点火装置、发动机控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器电路图G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈 P-火花塞插头 Q-火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）④-接地点（在离合器壳上的支架上）⑨-自身接地 -连接线（在发动机右线束） -+5V连接线（在发动机右线束）图5 桑塔纳2000GSi型轿车发动机控制单元、节气门控制部件、1、2缸爆震传感器电路图F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计J220-发动机控制单元 J338-节气门控制部件 T3c-发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8b-发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器 -连接线（在发动机右线束）图6 桑塔纳2000GSi型轿车发动机控制单元、3、4缸爆震传感器、转速传感器电路图G28-发动机转速传感器 G66-3、4缸爆震传感器 J220-发动机控制单元 N30-第1缸喷油器S123-喷油器、空气流量计、AKF阀、氧传感器加热保险丝（10A） T1b-发动机线束与仪表板线束插头连接（1针，在中央线路板后面） T3b-发动机右线束与发动机转速传感器插头连接（3针，在发动机舱中间支架上） T3d-发动机右线束与3、4缸爆震传感器插头连接（3针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） -接地连接线（在发动机右线束）图7 桑塔纳2000GSi型轿车发动机控制单元、喷油器、汽油泵继电器、空气流量计、氧传感器、活性炭罐电磁阀电路图G39 -氧传感器 G70-空气流量计 J17-汽油泵继电器 J220-发动机控制单元 N31-第2缸喷油器 N32-第3缸喷油器 N33-第3缸喷油器 N80-活性炭罐电磁阀 S5-汽油泵保险丝（10A） T4a-发动机线束与氧传感器插头连接（4针，在发动机舱中间支架上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） -正极连接线（在发动机线束） -正极连接线（在发动机右线束）图8 桑塔纳2000GSi型轿车汽油泵、电子防盗器、ABS控制器、制动灯开关电路图D2-读识线圈 F-制动灯开关 G-汽油表传感器 G6-汽油泵 J104-ABS控制器 J362-防盗器控制单元 K117-防盗器警告灯 S2-制动灯保险丝（10A） T1a-前大灯线束与ABS线束插头连接（1针，在中央线路板后面） T2h-读识线圈与防盗器控制单元插头连接（2针，在防盗器控制单元上） T2i-前大灯线束与仪表板线束插头连接（2针，在中央线路板后面）T3e-尾部线束与汽油箱插头连接（3针，在汽油箱盖上） T8c-仪表板线束与防盗器控制单元插头连接（8针，在防盗器控制单元上） T25-ABS线束与ABS控制单元插头连接（25针，在ABS控制器上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑤-接地点（在中央线路板左侧星形接地爪上） -接地连接线（在仪表板开关线束）图9 桑塔纳2000GSi型轿车ABS控制器、车轮转速传感器、ABS液压泵电路图G44-右后转速传感器 G45-右前转速传感器 G46-左后转速传感器G47-左前转速传感器J104-ABS控制器 N133-ABS右后出油电磁阀 N134-ABS右后出油电磁阀 N135-ABS左后进油电磁阀 N136-ABS左后出油电磁阀 S129-保险丝（30A） S130-ABS电磁阀保险丝（30A） T2j-ABS液压泵与控制单元插头连接（2针，在ABS控制单元上） T2k-ABS线束与左后转速传感器插头连接（2针，在左后座位下面） T2l- ABS线束与右后转速传感器插头连接（2针，在右后座位下面） T25-ABS线束与控制单元插头连接（25针，在ABS 控制器上） V64-ABS液压泵图10 桑塔纳2000GSi型轿车ABS控制器、ABS警告灯电路图J104-ABS控制器 K47-ABS警告灯 N99-ABS右前进油电磁阀 N100-ABS右前出油电磁阀N101-ABS左前进油电磁阀 N102-ABS左前出油电磁阀 S12-电动摇窗机、ABS控制单元保险丝（15A） T1e-ABS线束与电动摇窗机线束插头连接（1针，在中央电线板后面） T7-ABS 线束与ABS警告灯插头连接（7针，在ABS警告灯上） T25- ABS线束与控制单元插头连接（25针，在ABS控制器上）⑩-接地点（在中央线路板后面车身前围板上）图11 桑塔纳2000GSi型轿车制动液位报警开关、手制动指示灯开关、自诊断插座、空调电磁离合器电路图F9-手制动指示灯开关 F34-制动液位报警开关 M20-空调控制面板照明灯 N25-电磁离合器 T1f-前大灯线束与压缩机电磁离合器插头连接（1针，在压缩机旁） T16-故障诊断仪插座（16针，在变速杆防尘罩下面） TV1-诊断线插座（附加插在中央线路板13号位上）⑤-接地点（在中央线路板左侧星形接地爪上）⑨-自身接地图12 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 -接地连接线（在发动机线束）①-接地连接线（在发动机控制单元旁车身上） -连接线（在前大灯线束） -接地连接线（在前大灯线束）图13 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） -连接线（在前大灯线束） -正极连接线（在前大灯线束） -连接线（在前大灯线束）图14 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图15 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图16 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、顶灯、后阅读灯、行箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部）T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图17 桑塔纳2000GSi型轿车顶灯、后阅读灯、行箱照明灯、遮阳板灯电路图E56-顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上顶灯接触开关 F3-右前门上顶灯接触开关 F5-行箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-顶灯 W3-行箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 -正极连接线（在顶灯线束）图18 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） -接地连接线（在仪表板线束） -连接线（在仪表板线束）图19 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图20 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） -正极连接线（在仪表板线束） -连接线（在仪表板开关线束）图21 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 -正极连接线（在仪表板线束）图22 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） -正极连接线（在前大灯线束） -接地连接线（在尾部线束）图23 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图24 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束）-连接线（在电动摇窗机线束）-连接线（在电动摇窗机线束）图25 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束）-连接线（在电动摇窗机线束）图26 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） -连接线（在左前门线束）图27 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门） T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机 Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上） -连接线（在集控门锁线束） -连接线（在集控门锁线束）。
附录：桑塔纳2000全车电路图
一、桑塔纳2000Gsi轿车电气线路图桑塔纳2000GSi型轿车全车电气线路图如图8-2-16～图8-2-40所示。
图8-2-16 桑塔纳2000GSi型轿车交流发电机、蓄电池、起动机、点火开关电路图A-蓄电池 B-起动机 C-交流发电机 C1-调压器 D-点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面）②-接地点（在蓄电池支架上）⑨-自身接地-接地连接线（在前大灯线束内）图8-2-17 桑塔纳2000GSi型轿车点火装置、发动机控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器电路图G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈 P-火花塞插头 Q-火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）④-接地点（在离合器壳上的支架上）⑨-自身接地-连接线（在发动机右线束内）-+5V连接线（在发动机右线束内）图8-2-18 桑塔纳2000GSi型轿车发动机控制单元、节气门控制部件、1、2缸爆震传感器电路图F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计J220-发动机控制单元 J338-节气门控制部件 T3c-发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8b-发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器-连接线（在发动机右线束内）图8-2-19 桑塔纳2000GSi型轿车发动机控制单元、3、4缸爆震传感器、转速传感器电路图G28-发动机转速传感器 G66-3、4缸爆震传感器 J220-发动机控制单元 N30-第1缸喷油器S123-喷油器、空气流量计、AKF阀、氧传感器加热保险丝（10A） T1b-发动机线束与仪表板线束插头连接（1针，在中央线路板后面） T3b-发动机右线束与发动机转速传感器插头连接（3针，在发动机舱中间支架上） T3d-发动机右线束与3、4缸爆震传感器插头连接（3针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-接地连接线（在发动机右线束内）图8-2-20 桑塔纳2000GSi型轿车发动机控制单元、喷油器、汽油泵继电器、空气流量计、氧传感器、活性炭罐电磁阀电路图G39 -氧传感器 G70-空气流量计 J17-汽油泵继电器 J220-发动机控制单元 N31-第2缸喷油器 N32-第3缸喷油器 N33-第3缸喷油器 N80-活性炭罐电磁阀 S5-汽油泵保险丝（10A） T4a-发动机线束与氧传感器插头连接（4针，在发动机舱中间支架上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-正极连接线（在发动机线束内）-正极连接线（在发动机右线束内）图8-2-21 桑塔纳2000GSi型轿车汽油泵、电子防盗器、ABS控制器、制动灯开关电路图D2-读识线圈 F-制动灯开关 G-汽油表传感器 G6-汽油泵 J104-ABS控制器 J362-防盗器控制单元 K117-防盗器警告灯 S2-制动灯保险丝（10A） T1a-前大灯线束与ABS线束插头连接（1针，在中央线路板后面） T2h-读识线圈与防盗器控制单元插头连接（2针，在防盗器控制单元上） T2i-前大灯线束与仪表板线束插头连接（2针，在中央线路板后面）T3e-尾部线束与汽油箱插头连接（3针，在汽油箱盖上） T8c-仪表板线束与防盗器控制单元插头连接（8针，在防盗器控制单元上） T25-ABS线束与ABS控制单元插头连接（25针，在ABS控制器上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑤-接地点（在中央线路板左侧星形接地爪上）-接地连接线（在仪表板开关线束内）图8-2-22 桑塔纳2000GSi型轿车ABS控制器、车轮转速传感器、ABS液压泵电路图G44-右后转速传感器 G45-右前转速传感器 G46-左后转速传感器G47-左前转速传感器J104-ABS控制器 N133-ABS右后出油电磁阀 N134-ABS右后出油电磁阀 N135-ABS左后进油电磁阀 N136-ABS左后出油电磁阀 S129-保险丝（30A） S130-ABS电磁阀保险丝（30A） T2j-ABS液压泵与控制单元插头连接（2针，在ABS控制单元上） T2k-ABS线束与左后转速传感器插头连接（2针，在左后座位下面） T2l- ABS线束与右后转速传感器插头连接（2针，在右后座位下面） T25-ABS线束与控制单元插头连接（25针，在ABS 控制器上） V64-ABS液压泵图8-2-23 桑塔纳2000GSi型轿车ABS控制器、ABS警告灯电路图J104-ABS控制器 K47-ABS警告灯 N99-ABS右前进油电磁阀 N100-ABS右前出油电磁阀N101-ABS左前进油电磁阀 N102-ABS左前出油电磁阀 S12-电动摇窗机、ABS控制单元保险丝（15A） T1e-ABS线束与电动摇窗机线束插头连接（1针，在中央电线板后面） T7-ABS 线束与ABS警告灯插头连接（7针，在ABS警告灯上） T25- ABS线束与控制单元插头连接（25针，在ABS控制器上）⑩-接地点（在中央线路板后面车身前围板上）图8-2-24 桑塔纳2000GSi型轿车制动液位报警开关、手制动指示灯开关、自诊断插座、空调电磁离合器电路图F9-手制动指示灯开关 F34-制动液位报警开关 M20-空调控制面板照明灯 N25-电磁离合器 T1f-前大灯线束与压缩机电磁离合器插头连接（1针，在压缩机旁） T16-故障诊断仪插座（16针，在变速杆防尘罩下面） TV1-诊断线插座（附加插在中央线路板13号位上）⑤-接地点（在中央线路板左侧星形接地爪上）⑨-自身接地图8-2-25 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）-连接线（在前大灯线束内）-接地连接线（在前大灯线束内）图8-2-26 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上）-连接线（在前大灯线束内）-正极连接线（在前大灯线束内）-连接线（在前大灯线束内）图8-2-27 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图8-2-28 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图8-2-29 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A）T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图8-2-30 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面） T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地-正极连接线（在内顶灯线束内）图8-2-31 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上）-接地连接线（在仪表板线束内）-连接线（在仪表板线束内）图8-2-32 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图8-2-33 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）-正极连接线（在仪表板线束内）-连接线（在仪表板开关线束内）图8-2-34 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地-正极连接线（在仪表板线束内）图8-2-35 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在前大灯线束内）-接地连接线（在尾部线束内）图8-2-36) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图8-2-37 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-38 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-39 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上）-连接线（在左前门线束内）图8-2-40 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内）T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门内） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门内） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门内） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上）-连接线（在集控门锁线束内）-连接线（在集控门锁线束内）。
第08章桑塔纳2000电气元件位置图
第八章桑塔纳2000轿车电气元器件位置与电气线路图第一节桑塔纳2000轿车电气元器件位置图桑塔纳2000轿车电气元器件位置图如图8-1-1~图8-1-4所示。
图8-1-1 AFE型发动机（2000GLi）电子控制汽油喷射系统元件位置图l-活性炭罐（位于右前翼子板内侧） 2-活性炭罐电磁阀（位于空气滤清器旁） 3-进气软管 4-节气门位置传感器 5-汽油分配管 6-喷油器 7-电控单元（ECU，位于驾驶员侧仪表板下） 8-爆震传感器 9-4针插头连接器（用于氧传感器） 10-点火分电器 11-怠速调节器 12-进气压力和进气温度传感器 13-空气滤清器图8-1-2 AJR型发动机(2000GSi)汽油喷射系统和点火系统元件位置图l-霍尔传感器（G40）2-喷油器（N30－N33）3-活性炭罐 4-热膜式空气流量计（G70） 5-活性炭罐电磁阀（N80） 6-ECU（J220） 7-氧传感器（G39） 8-水温传感器（G62） 9-转速传感器插接器（灰色） 10-l号爆震传感器插接器（白色）11-氧传感器插接器（黑色）12-2号爆震传感器插接器（黑色）13-节气门控制组件（J338） 14-2号爆震传感器（G66）15-转速传感器（G28）16-进气温度传感器（G72）17-点火线圈（N152） 18-1号爆震传感器（G61）图8-1-3 ABS系统组件在车上的安装位置1-ABS控制器 2-制动主缸和真空助力器 3-自诊断插□ 4-ABS警告灯(K47) 5-制动警告灯(K118) 6-后轮转速传感器(G44/G46) 7-制动灯开关(F)） 8-前轮转速传感器（G45/G47）图8-1-4 桑塔纳 2000型轿车电气元件安装位置图l-双音喇叭 2-空调压缩机 3-交流发电机 4-雾灯 5-前照灯 6-转向指示灯 7-空调储液干燥器 8-中间继电器 9-电动风扇双速热敏开关 10-风扇电动机 11-进气电预热器 12-化油器怠速截止电磁阀 13-热敏开关 14-机油油压开关 15-起动机 16-火花塞17-风窗清洗液电动泵 18-冷却液液面传感器 19-分电器 20-点火线圈 21-蓄电池22-制动液液面传感器 23-倒车灯开关 24-空调、暖风用鼓风机 25-车门接触开关 26-扬声器 27-点火控制器 28-风窗刮水器电动机 29-中央接线盒 30-前照灯变光开关31-组合开关 32-空调及风量旋钮 33-雾灯开关 34-后窗电加热器开关 35-危急报警灯开关 36-收放机 37-顶灯 38-油箱油面传感器 39-后窗电加热器 40-组合后灯41-牌照灯 42-电动天线 43-电动后视镜 44-中央集控门锁 45-电动摇窗机 46-顶灯47-后盖集控锁 48-行李箱灯。
桑塔纳2000电路图分析
主讲人：焦建刚
电路图摘录电路中的符号说明电路识读1. 整车电气系统正极电路分三路： ●30 常火线（始终有电）
●15
●X
小容量电器火线（点火开关接通有电）
大容量电器火线（车辆起步后接通）
2. 搭铁线 ●标有①的为搭铁线 ●标有②，③，④的为中央线路板搭铁线 ●标有⑦的为尾灯线束搭铁线 ●标有31的为中央线路板内搭铁线
5. A13为中央线路板接头说明，该蓝/黑导线连接位 于中央线路板A线束第13位插头上。以此类推，B28 即在B线束第28位插头上。导线上标有的数字表示 线的截面积，如1.5，1.0，2.5分别表示该线截面积 为1.5m㎡,1.0m㎡,2.5m㎡。
6. T 29/8表示连接插头，即29孔插头的第8位上。以 此类推，T 29/6表示29孔插头的第6位。
3. 对照电路图，J2为继电器（电子控制），表示该 继电器位于中央线路板上第12位。
4. S代表熔丝，下脚标号代表该熔断丝在中央线 路板上的位置。如S19 表示该熔断器处于中央 线路板第19位，熔丝的容量可通过它的颜色判 断： 紫色为3A，红色为10A，蓝色为15A，黄色为 20A，绿色为30A。
7. 导线尾部标号表示该导线连接开关接线柱号，如 15表示E3开关的15接线柱。
8. K6表示报警闪光装置指示灯。 9. 表示此导线与线路图下端第 102，128，238编号上方的导线连接。
102 ， 128 ， 238
桑塔纳2000全车电路图02
图8-2-25 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）-连接线（在前大灯线束内）-接地连接线（在前大灯线束内）图8-2-26 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上）-连接线（在前大灯线束内）-正极连接线（在前大灯线束内）-连接线（在前大灯线束内）图8-2-27 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图8-2-28 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图8-2-29 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A）T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图8-2-30 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面） T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地-正极连接线（在内顶灯线束内）图8-2-31 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上）-接地连接线（在仪表板线束内）-连接线（在仪表板线束内）图8-2-32 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图8-2-33 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）-正极连接线（在仪表板线束内）-连接线（在仪表板开关线束内）图8-2-34 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地-正极连接线（在仪表板线束内）图8-2-35 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在前大灯线束内）-接地连接线（在尾部线束内）图8-2-36) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图8-2-37 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-38 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-39 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上）-连接线（在左前门线束内）图8-2-40 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内）T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门内） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门内） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门内） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上）-连接线（在集控门锁线束内）-连接线（在集控门锁线束内）。
桑塔纳全车电气线路图
一汽奥迪A6（中国2000型）轿车全车线路图一、基本装备（从2000年车型起）(1)熔丝支架、微型中央电器盒、13孔继电器盘（图23-1）。
熔丝支架：(a) 微型中央电器盒：(b)13孔继电器盘：(c)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。
断电器布局：1-双音喇叭继电器（J4）2-×触点卸荷继电器（J59）4-燃油泵继电器（J17）5-清洗刮水自动间歇继电器（J31）6-清洗刮水自动间歇继电器（J31）继电器布局：4-起动锁止继电器（J207）图23-1 熔丝支架、微型中央电器盒、13孔继电器盘(2)接地点（图23-2）。
ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色3-地线，发动机-车身12-接地点，发动机舱左侧13-接地点，发动机舱右侧43-接地点，右侧A柱，下部44-接地点，左侧A柱，下部81-拉地连接1，在仪表板线束内85-接地连接1，在发动机舱线束内86-接地连接1，在后部线束内135-接地连接2，在仪表板线束内176-接地连线，在右大灯线束内179-接地连线，在左大灯线束内图23-2 接地点(3)点火开关、X触点卸荷继电器（图23-3）。
ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色D-点火开关J59-×触点卸荷继电器J217-自动变速器控制单元J429-中央门锁控制单元R-收录机T8f-插头，8孔，黑色，收录机插头ⅢT15v-插头，15孔，橙色，右侧A柱分线器A2-正极连接（15），在仪表板线束内A21-连接（86S），在仪表板线束内A52-正极连接2（30），在仪表板线束内﹡带手动变速器的车**带自动变速器的车li=紫色ge=黄色图23-3 点火开关、X触点卸荷继电器(4)蓄电池、起动机、交流发电机、起动锁止继电器（图23-4）。
