桑塔纳2000全车电路图
桑塔纳2000全车电路图1

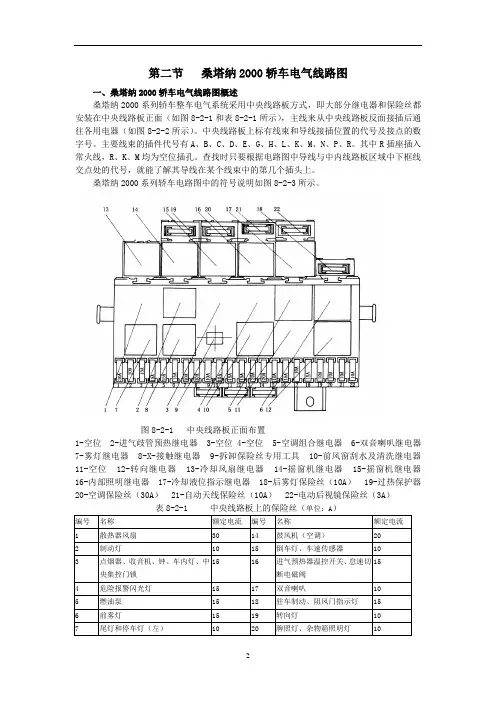

第二节桑塔纳2000轿车电气线路图一、桑塔纳2000轿车电气线路图概述桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图8-2-1和表8-2-1所示），主线来从中央线路板反面接插后通往各用电器（如图8-2-2所示）。
中央线路板上标有线束和导线接插位置的代号及接点的数字号。
主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。
其中R插座插入常火线，R、K、M均为空位插孔。
查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。
桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。
图8-2-1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）单位：A编号名称额定电流编号名称额定电流1 散热器风扇30 14 鼓风机（空调）202 制动灯10 15 倒车灯、车速传感器103 点烟器、收音机、钟、车内灯、中央集控门锁15 16 进气预热器温控开关、怠速切断电磁阀154 危险报警闪光灯15 17 双音喇叭105 燃油泵15 18 驻车制动、阻风门指示灯156 前雾灯15 19 转向灯107 尾灯和停车灯（左）10 20 牌照灯、杂物箱照明灯108 尾灯和停车灯（右）10 21 前照灯近光（左）109 前照灯远光（右）10 22 前照灯近光（右）1010 前照灯远光（左）10 23 后雾灯1011 前风窗刮水器及清洗装15 24 空调3012 电动摇窗机15 25 自动无线1013 后风窗加热器20 26 电动后视镜 327 ECU 10注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
桑塔纳维修手册之全车电路
桑塔纳维修手册之全车电路图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）图9-131(l) 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图9-131(m) 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯 K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图9-131(n) 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器 R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图9-131(o) 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯 W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 G1-正极连接线（在内顶灯线束内）图9-131(p) 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） D1-接地连接线（在仪表板线束内） D2-连接线（在仪表板线束内）图9-131(q) 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图9-131(r) 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） D3-正极连接线（在仪表板线束内）E2-连接线（在仪表板开关线束内）图9-131(s) 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关H1-双音喇叭 J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 D3-正极连接线（在仪表板线束内）图9-131(t) 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A）S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上）T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） B4-正极连接线（在前大灯线束内） H1-接地连接线（在尾部线束内）图9-131(u) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图9-131(v) 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(w) 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图9-131(x) 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） J1-连接线（在左前门线束内）图9-131(y) 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2x-右前门集控锁附加线束与集控门锁J81进气歧管预热继电器18 W 车内前部照明灯63J 114油压检查控制器33 W3行李箱内照明灯J120冷却液不足指示控制器W4遮阳灯64J 121内部照明继电器59 W5后阅读灯（右）66K 1前照灯远光指示灯42 W6后阅读灯（左）69K2充电指示灯31 X 牌照照明灯105K 3油压指示灯31 Y2电子钟71K 5转向指示灯（右）36 Z1后风窗加热器134 图9-132 桑塔纳2000GSi型轿车继电器位置和名称1-空位 2-汽油泵继电器（167） 3-空位 4-冷却液液位控制器（42a） 5-空调继电器（13） 6-喇叭继电器（53） 7-雾灯继电器（15） 8-X接触继电器（18） 9-空位 10-刮水继电器（19） 11-空位 12-转向灯继电器（21）13-诊断线插座 14-摇窗机自动下降继电器 15-摇窗机延时继电器 16-内顶灯延时继电器（ZBC 955 531） 17-压缩机切断继电器（147）图9-133 桑塔纳2000GSi型轿车保险丝位置S1-散热风扇（不开空调时）（30A） S2-制动灯（10A） S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯（15A） S4-报警灯（15A）S5-汽油泵（10A） S6-前雾灯（15A） S7-左尾灯、左前停车灯（10A） S8-右尾灯、右前停车灯、发动机舱照明灯（10A） S9-右前大灯（远光）（10A） S10-左前大灯（近光）（10A） S11-前风窗刮水器、清洗泵（15A） S12-电动摇窗机、ABS控制单元（15A） S13-后窗除霜器（20A） S14-空调继电器（20A） S15-倒车灯、车速传感器（10A） S16-喇叭（15A） S17-发动机控制单元（10A） S18-喇叭继电器、灯光开关、ABS警告灯（10A） S19-收放机、转向灯、防盗器控制单元（10A） S20-牌照灯、杂物箱照明灯（10A） S21-左前大灯（近光）（10A）S22-右前大灯（近光）（10A） S123-喷油器、空气流量计、炭罐电磁阀、氧传感器加热器（10A）S124-后雾灯（10A） S125-电动摇窗机热保护器 S126-空调鼓风电机（30A） S127-自动天线（10A） S128-电动后视镜（3A） S129-ABS 液压泵（30A） S130-ABS电磁阀（30A）图9-134 桑塔纳2000GSi型轿车中央线路板背面A-仪表板线束（蓝色） B-仪表板线束（红色） C-前大灯线束（黄色） D-发动机线束（白色） E-尾部线束（黑色） G-连接单个插头（颜色不定） H-空调操纵线束（棕色） K-空位 L-连接喇叭继电器（在仪表板线束内）（灰色）M-空位 N-单个插头（黑色） P-连接单个插头（颜色不定） R-空位。
桑塔纳2000GSi型轿车电路图如图20
一、发电机桑塔纳2000GSi型轿车采用的是上海法雷奥汽车电器系统有限公司生产的SA13VI型发电机，如图4-3所示。
该发电机为整体式内双风叶发电机，其最大特点是在风叶设计上进行重大突破，主要是将传统的外装单风叶改为两个风叶分别固定在发电机的转子极爪两侧，使发电机由单面轴向抽风改为双向轴向抽风径向排风的冷却系统，这就增强了冷却效果，为提高输出性能，缩小体积，提供了有利条件。
SA13VI型发电机特点如下：(1)能够适应发动机高速运转的需要，排除了汽车在行驶中所产生的振动而造成损坏发电机的可能性。
(2)能够有效地防止水、油类、盐雾、雨淋对换向器的浸入。
(3)采用缩小集电环的外径与选用长寿命的电刷，以提高发电机的使用寿命。
(4)采用雪崩式整流元件组成的整流桥，因此能吸收由于汽车上一些大电感性负载操作中所产生的反向浪涌电压，这对保护线路上的电子元件具有非常重要的作用。
(5)采用了内双风叶结构和其它措施，使发电机噪声降至最低。
SA13VI型发电机主要性能指标如下：(1)额定电压为13.5V，额定输出电流为96A。
(2)在12.7V、发动机转速6000r/min、105℃的环境下能够长期工作。
(3)最高工作转速可达18000r/min。
(4)定子外径为127mm，单机质量为5.6kg。
发电机的接线图，如图4-4所示。
当点火开关接通时，电流经黑色导线从点火开关"15"结点进入仪表板14孔黑色插件。
经过仪表板印刷线路板，来到R2和充电指示灯串接线与R1并联电路，经过一只二极管再接到仪表板14孔位置的黑色插件，由蓝色导线与中央线、路板上A16连接。
中央线路板D4接点，经T1插件(位于蓄电池正极接线柱附近)，用蓝色导线接到发电机D+接线柱。
发电机输出B+接线柱，经由红色导线接到起动电动机"30"接线柱，在此再用黑色导线连接到蓄电池的+极。
二、蓄电池桑塔纳2000GSi轿车装用的是上海蓄电池厂按德国DIN标准生产的12V风帆牌整体干荷式免维护式蓄电池，其额定容量为54A·h，最大允许放电电流为256A。
桑塔纳2000全车电路图1DOC
桑塔纳2000全车电路图1(DOC)————————————————————————————————作者：————————————————————————————————日期：第二节桑塔纳2000轿车电气线路图一、桑塔纳2000轿车电气线路图概述桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图8-2-1和表8-2-1所示），主线来从中央线路板反面接插后通往各用电器（如图8-2-2所示）。
中央线路板上标有线束和导线接插位置的代号及接点的数字号。
主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。
其中R插座插入常火线，R、K、M均为空位插孔。
查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。
桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。
图8-2-1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）表8-2-1 中央线路板上的保险丝（单位：A）编号名称额定电流编号名称额定电流1 散热器风扇30 14 鼓风机（空调）202 制动灯10 15 倒车灯、车速传感器103 点烟器、收音机、钟、车内灯、中央集控门锁15 16 进气预热器温控开关、怠速切断电磁阀154 危险报警闪光灯15 17 双音喇叭105 燃油泵15 18 驻车制动、阻风门指示灯156 前雾灯15 19 转向灯107 尾灯和停车灯（左）10 20 牌照灯、杂物箱照明灯108 尾灯和停车灯（右）10 21 前照灯近光（左）109 前照灯远光（右）10 22 前照灯近光（右）1010 前照灯远光（左）10 23 后雾灯1011 前风窗刮水器及清洗装15 24 空调3012 电动摇窗机15 25 自动无线1013 后风窗加热器20 26 电动后视镜 327 ECU 10注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
桑塔纳2000Gsi轿车电气原理图
桑塔纳2000Gsi轿车电气原理图图1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）表1 中央线路板上的保险丝（单位：A）编号名称额定电流编号名称额定电流1 散热器风扇30 14 鼓风机（空调）202 制动灯10 15 倒车灯、车速传感器103 点烟器、收音机、钟、车灯、中央集控门锁15 16 进气预热器温控开关、怠速切断电磁阀154 危险报警闪光灯15 17 双音喇叭105 燃油泵15 18 驻车制动、阻风门指示灯156 前雾灯15 19 转向灯107 尾灯和停车灯（左）10 20 牌照灯、杂物箱照明灯108 尾灯和停车灯（右）10 21 前照灯近光（左）109 前照灯远光（右）10 22 前照灯近光（右）1010 前照灯远光（左）10 23 后雾灯1011 前风窗刮水器及清洗装15 24 空调3012 电动摇窗机15 25 自动无线1013 后风窗加热器20 26 电动后视镜 327 ECU 10 注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。
图2 中央线路板反面布置A-用于仪表板线束，插件颜色为蓝色 B-用于连接仪表板线束，插件颜色为红色 C-用于连接发动机室左边线束，插件颜色为黄色 D-用于连接发动机室右边线束，插件颜色为白色E-用于连接车辆后部线束，插件颜色为黑色 G-用于连接单个插头（主要用于冷却液不足指示控制器） H-用于连接空调装置的线束，插件颜色为棕色 K-空位 L-用于连接双音喇叭等线束，插件颜色为灰色 M-空位 N-用于单个插头（主要用于进气管预热器的加热电阻的电源） P-用于单个插头（主要用于蓄电池火线与中央线路板“30”的连接，中央线路板“30”与点火开关“30”接线柱连接） R-空位图3 桑塔纳2000GSi型轿车交流发电机、蓄电池、起动机、点火开关电路图A-蓄电池 B-起动机 C-交流发电机 C1-调压器 D-点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面）②-接地点（在蓄电池支架上）⑨-自身接地 -接地连接线（在前大灯线束）图4 桑塔纳2000GSi型轿车点火装置、发动机控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器电路图G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈 P-火花塞插头 Q-火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）④-接地点（在离合器壳上的支架上）⑨-自身接地 -连接线（在发动机右线束） -+5V连接线（在发动机右线束）图5 桑塔纳2000GSi型轿车发动机控制单元、节气门控制部件、1、2缸爆震传感器电路图F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计J220-发动机控制单元 J338-节气门控制部件 T3c-发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8b-发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器 -连接线（在发动机右线束）图6 桑塔纳2000GSi型轿车发动机控制单元、3、4缸爆震传感器、转速传感器电路图G28-发动机转速传感器 G66-3、4缸爆震传感器 J220-发动机控制单元 N30-第1缸喷油器S123-喷油器、空气流量计、AKF阀、氧传感器加热保险丝（10A） T1b-发动机线束与仪表板线束插头连接（1针，在中央线路板后面） T3b-发动机右线束与发动机转速传感器插头连接（3针，在发动机舱中间支架上） T3d-发动机右线束与3、4缸爆震传感器插头连接（3针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） -接地连接线（在发动机右线束）图7 桑塔纳2000GSi型轿车发动机控制单元、喷油器、汽油泵继电器、空气流量计、氧传感器、活性炭罐电磁阀电路图G39 -氧传感器 G70-空气流量计 J17-汽油泵继电器 J220-发动机控制单元 N31-第2缸喷油器 N32-第3缸喷油器 N33-第3缸喷油器 N80-活性炭罐电磁阀 S5-汽油泵保险丝（10A） T4a-发动机线束与氧传感器插头连接（4针，在发动机舱中间支架上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） -正极连接线（在发动机线束） -正极连接线（在发动机右线束）图8 桑塔纳2000GSi型轿车汽油泵、电子防盗器、ABS控制器、制动灯开关电路图D2-读识线圈 F-制动灯开关 G-汽油表传感器 G6-汽油泵 J104-ABS控制器 J362-防盗器控制单元 K117-防盗器警告灯 S2-制动灯保险丝（10A） T1a-前大灯线束与ABS线束插头连接（1针，在中央线路板后面） T2h-读识线圈与防盗器控制单元插头连接（2针，在防盗器控制单元上） T2i-前大灯线束与仪表板线束插头连接（2针，在中央线路板后面）T3e-尾部线束与汽油箱插头连接（3针，在汽油箱盖上） T8c-仪表板线束与防盗器控制单元插头连接（8针，在防盗器控制单元上） T25-ABS线束与ABS控制单元插头连接（25针，在ABS控制器上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑤-接地点（在中央线路板左侧星形接地爪上） -接地连接线（在仪表板开关线束）图9 桑塔纳2000GSi型轿车ABS控制器、车轮转速传感器、ABS液压泵电路图G44-右后转速传感器 G45-右前转速传感器 G46-左后转速传感器G47-左前转速传感器J104-ABS控制器 N133-ABS右后出油电磁阀 N134-ABS右后出油电磁阀 N135-ABS左后进油电磁阀 N136-ABS左后出油电磁阀 S129-保险丝（30A） S130-ABS电磁阀保险丝（30A） T2j-ABS液压泵与控制单元插头连接（2针，在ABS控制单元上） T2k-ABS线束与左后转速传感器插头连接（2针，在左后座位下面） T2l- ABS线束与右后转速传感器插头连接（2针，在右后座位下面） T25-ABS线束与控制单元插头连接（25针，在ABS 控制器上） V64-ABS液压泵图10 桑塔纳2000GSi型轿车ABS控制器、ABS警告灯电路图J104-ABS控制器 K47-ABS警告灯 N99-ABS右前进油电磁阀 N100-ABS右前出油电磁阀N101-ABS左前进油电磁阀 N102-ABS左前出油电磁阀 S12-电动摇窗机、ABS控制单元保险丝（15A） T1e-ABS线束与电动摇窗机线束插头连接（1针，在中央电线板后面） T7-ABS 线束与ABS警告灯插头连接（7针，在ABS警告灯上） T25- ABS线束与控制单元插头连接（25针，在ABS控制器上）⑩-接地点（在中央线路板后面车身前围板上）图11 桑塔纳2000GSi型轿车制动液位报警开关、手制动指示灯开关、自诊断插座、空调电磁离合器电路图F9-手制动指示灯开关 F34-制动液位报警开关 M20-空调控制面板照明灯 N25-电磁离合器 T1f-前大灯线束与压缩机电磁离合器插头连接（1针，在压缩机旁） T16-故障诊断仪插座（16针，在变速杆防尘罩下面） TV1-诊断线插座（附加插在中央线路板13号位上）⑤-接地点（在中央线路板左侧星形接地爪上）⑨-自身接地图12 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 -接地连接线（在发动机线束）①-接地连接线（在发动机控制单元旁车身上） -连接线（在前大灯线束） -接地连接线（在前大灯线束）图13 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） -连接线（在前大灯线束） -正极连接线（在前大灯线束） -连接线（在前大灯线束）图14 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图15 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图16 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、顶灯、后阅读灯、行箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A） T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部）T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图17 桑塔纳2000GSi型轿车顶灯、后阅读灯、行箱照明灯、遮阳板灯电路图E56-顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上顶灯接触开关 F3-右前门上顶灯接触开关 F5-行箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面）T2p-顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-顶灯 W3-行箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地 -正极连接线（在顶灯线束）图18 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上） -接地连接线（在仪表板线束） -连接线（在仪表板线束）图19 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图20 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） -正极连接线（在仪表板线束） -连接线（在仪表板开关线束）图21 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地 -正极连接线（在仪表板线束）图22 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上） -正极连接线（在前大灯线束） -接地连接线（在尾部线束）图23 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图24 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束）-连接线（在电动摇窗机线束）-连接线（在电动摇窗机线束）图25 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束）-连接线（在电动摇窗机线束）图26 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机 V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上） -连接线（在左前门线束）图27 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门） T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机 Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上） -连接线（在集控门锁线束） -连接线（在集控门锁线束）。
附录：桑塔纳2000全车电路图

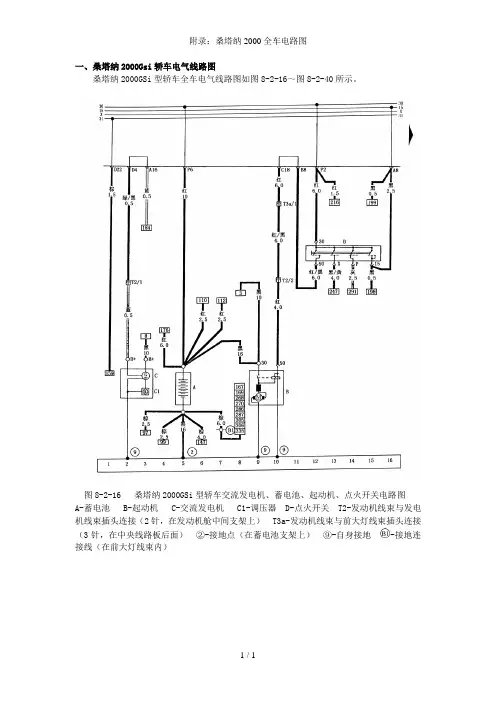

一、桑塔纳2000Gsi轿车电气线路图桑塔纳2000GSi型轿车全车电气线路图如图8-2-16～图8-2-40所示。
图8-2-16 桑塔纳2000GSi型轿车交流发电机、蓄电池、起动机、点火开关电路图A-蓄电池 B-起动机 C-交流发电机 C1-调压器 D-点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面）②-接地点（在蓄电池支架上）⑨-自身接地-接地连接线（在前大灯线束内）图8-2-17 桑塔纳2000GSi型轿车点火装置、发动机控制单元、霍尔传感器、冷却液温度传感器、进气温度传感器电路图G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈 P-火花塞插头 Q-火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）④-接地点（在离合器壳上的支架上）⑨-自身接地-连接线（在发动机右线束内）-+5V连接线（在发动机右线束内）图8-2-18 桑塔纳2000GSi型轿车发动机控制单元、节气门控制部件、1、2缸爆震传感器电路图F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计J220-发动机控制单元 J338-节气门控制部件 T3c-发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8b-发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器-连接线（在发动机右线束内）图8-2-19 桑塔纳2000GSi型轿车发动机控制单元、3、4缸爆震传感器、转速传感器电路图G28-发动机转速传感器 G66-3、4缸爆震传感器 J220-发动机控制单元 N30-第1缸喷油器S123-喷油器、空气流量计、AKF阀、氧传感器加热保险丝（10A） T1b-发动机线束与仪表板线束插头连接（1针，在中央线路板后面） T3b-发动机右线束与发动机转速传感器插头连接（3针，在发动机舱中间支架上） T3d-发动机右线束与3、4缸爆震传感器插头连接（3针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-接地连接线（在发动机右线束内）图8-2-20 桑塔纳2000GSi型轿车发动机控制单元、喷油器、汽油泵继电器、空气流量计、氧传感器、活性炭罐电磁阀电路图G39 -氧传感器 G70-空气流量计 J17-汽油泵继电器 J220-发动机控制单元 N31-第2缸喷油器 N32-第3缸喷油器 N33-第3缸喷油器 N80-活性炭罐电磁阀 S5-汽油泵保险丝（10A） T4a-发动机线束与氧传感器插头连接（4针，在发动机舱中间支架上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上）-正极连接线（在发动机线束内）-正极连接线（在发动机右线束内）图8-2-21 桑塔纳2000GSi型轿车汽油泵、电子防盗器、ABS控制器、制动灯开关电路图D2-读识线圈 F-制动灯开关 G-汽油表传感器 G6-汽油泵 J104-ABS控制器 J362-防盗器控制单元 K117-防盗器警告灯 S2-制动灯保险丝（10A） T1a-前大灯线束与ABS线束插头连接（1针，在中央线路板后面） T2h-读识线圈与防盗器控制单元插头连接（2针，在防盗器控制单元上） T2i-前大灯线束与仪表板线束插头连接（2针，在中央线路板后面）T3e-尾部线束与汽油箱插头连接（3针，在汽油箱盖上） T8c-仪表板线束与防盗器控制单元插头连接（8针，在防盗器控制单元上） T25-ABS线束与ABS控制单元插头连接（25针，在ABS控制器上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑤-接地点（在中央线路板左侧星形接地爪上）-接地连接线（在仪表板开关线束内）图8-2-22 桑塔纳2000GSi型轿车ABS控制器、车轮转速传感器、ABS液压泵电路图G44-右后转速传感器 G45-右前转速传感器 G46-左后转速传感器G47-左前转速传感器J104-ABS控制器 N133-ABS右后出油电磁阀 N134-ABS右后出油电磁阀 N135-ABS左后进油电磁阀 N136-ABS左后出油电磁阀 S129-保险丝（30A） S130-ABS电磁阀保险丝（30A） T2j-ABS液压泵与控制单元插头连接（2针，在ABS控制单元上） T2k-ABS线束与左后转速传感器插头连接（2针，在左后座位下面） T2l- ABS线束与右后转速传感器插头连接（2针，在右后座位下面） T25-ABS线束与控制单元插头连接（25针，在ABS 控制器上） V64-ABS液压泵图8-2-23 桑塔纳2000GSi型轿车ABS控制器、ABS警告灯电路图J104-ABS控制器 K47-ABS警告灯 N99-ABS右前进油电磁阀 N100-ABS右前出油电磁阀N101-ABS左前进油电磁阀 N102-ABS左前出油电磁阀 S12-电动摇窗机、ABS控制单元保险丝（15A） T1e-ABS线束与电动摇窗机线束插头连接（1针，在中央电线板后面） T7-ABS 线束与ABS警告灯插头连接（7针，在ABS警告灯上） T25- ABS线束与控制单元插头连接（25针，在ABS控制器上）⑩-接地点（在中央线路板后面车身前围板上）图8-2-24 桑塔纳2000GSi型轿车制动液位报警开关、手制动指示灯开关、自诊断插座、空调电磁离合器电路图F9-手制动指示灯开关 F34-制动液位报警开关 M20-空调控制面板照明灯 N25-电磁离合器 T1f-前大灯线束与压缩机电磁离合器插头连接（1针，在压缩机旁） T16-故障诊断仪插座（16针，在变速杆防尘罩下面） TV1-诊断线插座（附加插在中央线路板13号位上）⑤-接地点（在中央线路板左侧星形接地爪上）⑨-自身接地图8-2-25 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、鼓风电机、散热风扇、室温开关、进风门电磁阀电路图E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻 N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇-接地连接线（在发动机线束内）①-接地连接线（在发动机控制单元旁车身上）-连接线（在前大灯线束内）-接地连接线（在前大灯线束内）图8-2-26 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、冷量开关、组合开关、空调水温控制开关电路图E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上）T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上）-连接线（在前大灯线束内）-正极连接线（在前大灯线束内）-连接线（在前大灯线束内）图8-2-27 桑塔纳2000GSi型轿车组合仪表电路图F1-油压开关（180kPa） F22-油压开关（25kPa） G1-汽油表 G3-水温表 G8-车速里程表 J285-组合仪表控制器 K2-充电不足警告灯 K3-油压报警灯 K7-手制动指示及制动液位警告灯 K28-冷却液温度报警灯 K51-汽油不足警告灯 T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）⑨-自身接地图8-2-28 桑塔纳2000GSi型轿车组合仪表电路图G5-转速表 J6-稳压器 J285-组合仪表控制器 K1-远光指示灯 K5-右转向指示灯K8-左转向指示灯 K10-后风窗除霜指示灯 K50-冷却液不足警告灯 L10-仪表照明灯T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上）图8-2-29 桑塔纳2000GSi型轿车组合仪表、收音机、自动天线电路图J285-组合仪表控制器 L8-数字钟照明灯 L10-仪表照明灯 R-收放机 R2-左前扬声器R3-右前扬声器 R4-左后扬声器 R5-右后扬声器 S3-点烟器、集控门锁、数字钟、内顶灯、后阅读灯、行李箱灯、遮阳板灯保险丝（15A） S19-收放机、转向灯、防盗器控制单元保险丝（10A） S103-收放机保险丝（停车时）（10A） S127-自动天线保险丝（10A）T1g-仪表板线束与自动天线插头连接（1针，在收放机后面） T1h-仪表板线束与自动天线插头连接（1针，在收放机后面） T8-仪表板线束与收放机插头连接（8针，在收放机后部） T8d-扬声器线束与收放机插头连接（8针，在收放机后部） T26-仪表板线束与组合仪表插头连接（26针，在组合仪表上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V5-自动天线 Y-数字钟③-接地点（在自动天线附近车身上）图8-2-30 桑塔纳2000GSi型轿车内顶灯、后阅读灯、行李箱照明灯、遮阳板灯电路图E56-内顶灯照明开关 E57-遮阳板灯照明开关 E58-左后阅读灯照明开关 E59-右后阅读灯照明开关 F2-左前门上内顶灯接触开关 F3-右前门上内顶灯接触开关 F5-行李箱照明灯接触开关 F10-左后阅读灯接触开关 F11-右后阅读灯接触开关 F66-冷却液不足警告灯开关 J120-冷却液液位控制器 J121-内顶灯延时继电器 T1i-集控门锁线束与尾部线束插头连接（1针，在中央线路板后面） T1j-集控门锁线束与内顶灯线束插头连接（1针，在中央线路板后面） T2n-发动机线束与仪表板线束插头连接（2针，在中央线路板后面） T2p-内顶灯线束与遮阳板灯插头连接（2针，在车顶前右侧） W-内顶灯W3-行李箱照明灯 W4-遮阳板灯 W5-左后阅读灯 W6-右后阅读灯⑤-接地点（在中央线路板右侧星形接地爪上）⑥-接地点（在左后阅读灯前方车顶上）⑦-接地点（在右后阅读灯前方车顶上）⑨-自身接地-正极连接线（在内顶灯线束内）图8-2-31 桑塔纳2000GSi型轿车灯光开关、点烟器电路图E1-灯光开关 E20-仪表板照明调节器 J59-X接触继电器 L9-灯光开关照明灯 L28-点烟器照明灯 S7-左尾灯、左前停车灯保险丝（10A） S8-右尾灯、右前停车灯、发动机舱照明灯保险丝（10A） U1-点烟器⑤-接地点（在中央线路板右侧星形接地爪上）-接地连接线（在仪表板线束内）-连接线（在仪表板线束内）图8-2-32 桑塔纳2000GSi型轿车前大灯、停车灯、后转向灯、尾灯、制动灯、发动机舱照明灯电路图F69-发动机舱照明灯接触开关 L1-左前大灯 L2-右前大灯 M1-左停车灯 M2-右停车灯M3-左尾灯 M4-右尾灯 M6-左后转向灯 M8-右后转向灯 M9-左制动灯 M10-右制动灯M18-发动机舱照明灯 S9-右前大灯（远光）保险丝（10A） S10-左前大灯（远光）保险丝（10A） S21-右前大灯（近光）保险丝（10A） S22-左前大灯（近光）保险丝（10A） T1c-前大灯线束与发动机线束插头连接（1针，在中央线路板后面） T1d-发动机线束与发动机舱照明灯电线插头连接（1针，在刮水器电机前） T4d-前大灯线束与右前大灯插头连接（4针，在右前大灯上） T4e-前大灯线束与左前大灯插头连接（4针，在左前大灯上）⑧-接地点（在左组合后灯左侧车身上）⑨-自身接地图8-2-33 桑塔纳2000GSi型轿车变光开关、报警灯开关、前转向灯电路图E3-报警灯开关 E4-变光开关 J2-转向灯继电器 K6-报警闪光指示灯 M5-左前转向灯M7-右前转向灯 S4-报警灯保险丝（15A） T6-仪表板开关线束与报警灯开关插头连接（6针，在报警灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）-正极连接线（在仪表板线束内）-连接线（在仪表板开关线束内）图8-2-34 桑塔纳2000GSi型轿车转向灯开关、停车灯开关、雾灯开关、双音喇叭电路图E2-转向灯开关 E19-停车灯开关 E23-雾灯开关 H-双音喇叭开关 H1-双音喇叭J4-喇叭继电器 J5-雾灯继电器 K17-雾灯指示灯 L40-雾灯开关照明灯 S16-喇叭保险丝（15A） S18-喇叭继电器、灯光开关、ABS警告保险丝（10A） S124-后雾灯保险丝（10A）T2q-前大灯线束与喇叭线束插头连接（2针，在喇叭上方） T5-仪表板开关线束与雾灯开关插头连接（5针，在雾灯开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方）⑨-自身接地-正极连接线（在仪表板线束内）图8-2-35 桑塔纳2000GSi型轿车雾灯、倒车灯、牌照灯、杂物箱照明灯、车速传感器电路图F4-倒车灯开关 F70-杂物箱照明灯接触开关 G7-车速传感器 L20-后雾灯 L22-左前雾灯L23-右前雾灯 M16-左倒车灯 M17-右倒车灯 M19-杂物箱照明灯 S6-前雾灯保险丝（15A） S15-倒车灯、车速传感器保险丝（10A） S20-牌灯、杂物箱照明灯保险丝（10A）T2b-发动机线束与仪表板线束插头连接（2针，在左倒车灯上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） T3g-尾部线束与左倒车灯插头连接（3针，在左倒车灯上） T3h-尾部线束与右倒车灯插头连接（3针，在右倒车灯上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） X-牌照灯⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在前大灯线束内）-接地连接线（在尾部线束内）图8-2-36) 桑塔纳2000GSi型轿车前风窗刮水器、前风窗清洗器电路图E21-前风窗清洗泵开关 E22-前风窗刮水器开关 J31-刮水继电器 S11-前风窗刮水器、清洗器保险丝（15A） V-前风窗刮水电机 V4-前风窗清洗泵⑤-接地点（在中央线路板右侧星形接地爪上）图8-2-37 桑塔纳2000GSi型轿车电动摇窗机电路图E40-摇窗机开关 J51-摇窗机自动下降继电器 J52-摇窗机延时继电器 S125-电动摇窗机执保护器 T2r-电动摇窗机线束与电动摇窗机插头连接（2针，在左前门内） V14-左前摇窗机电动机⑤-接地点（在中央线路板右侧星形接地爪上）-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-38 桑塔纳2000GSi型轿车电动摇窗机电路图E39-摇窗机安全开关（后门） E41-摇窗机开关（左前） E52-摇窗机开关（左后） E54-摇窗机开关（右后） T2s-电动摇窗机线束与电动摇窗机插头连接（2针，在右前门内） T3-电动摇窗机线束与左后摇窗机插头连接（3针，在左后门内） T3i-电动摇窗机线束与右后摇窗机插头连接（3针，在右后门内） V15-右前摇窗机电动机-正极连接线（在电动摇窗机线束内）-连接线（在电动摇窗机线束内）图8-2-39 桑塔纳2000GSi型轿车电动摇窗机、电动后视镜电路图E43-电动后视镜调节开关 E48-电动后视镜转换开关 E53-左后门上摇窗机开关 E55-右后门上摇窗机开关 S128-电动后视镜保险丝（3A） T2t-左后摇窗机开关与摇窗机电动机插头连接（2针，在左后门内） T2u-右后摇窗机开关与摇窗机电动机插头连接（2针，在右后门内） T3j-左前门线束与左电动后视镜插头连接（3针，在左前门内） T3k-右前门线束与右电动后视镜插头连接（3针，在右前门内） T6a-电动后视镜线束与右前门线束插头连接（6针，在杂物箱右侧） T6b-电动后视镜线束与右前门线束插头连接（6针，在中央线路板左侧） V26-左后摇窗机电动机 V27-右后摇窗机电动机 V33-左电动后视镜上下调节电动机 V34-左电动后视镜左右调节电动机 V35-右电动后视镜上下调节电动机V36-右电动后视镜左右调节电动机⑤-接地点（在中央线路板右侧星形接地爪上）-连接线（在左前门线束内）图8-2-40 桑塔纳2000GSi型轿车集控门锁、后风窗除霜器电路图E15-后风窗除霜器开关 J53-集控锁控制器 L39-后风窗除霜器开关照明灯 S13-后风窗除霜器保险丝（20A） T2v-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内） T2w-左前门集控锁附加线束与集控门锁线束插头连接（2针，在左前门内）T2x-右前门集控锁附加线束与集控门锁线束插头连接（2针，在右前门内） T2y-左后门集控锁附加线束与左后门附加线束插头连接（2针，在左后门内） T2z-右后门集控锁附加线束与右后门附加线束插头连接（2针，在右后门内） T2β-左后门附加线束与集控锁线束插头连接（2针，在司机座椅外侧地毯下） T2θ-右后门附加线束与集控锁线束插头连接（2针，在副驾驶座椅外侧地毯下） T4f-仪表板开关线束与后窗除霜器开关插头连接（4针，在后窗除霜器开关上） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V30-右前集控锁电动机 V31-左后集控锁电动机 V32-右后集控锁电动机Z1-后风窗除霜器⑤-接地点（在中央线路板右侧星形接地爪上）⑧-接地点（在左组合后灯左侧车身上）-连接线（在集控门锁线束内）-连接线（在集控门锁线束内）。
桑塔纳2000轿车发动机电脑板端子数据说明
5V电压（至霍尔传感器）
13
不用
14
棕
喷油器接地
15
不用
16
灰/绿
2缸喷油器
17
灰
1缸喷油器
18
黑/黄
蓄电池“+”极
19
黑
爆震传感器屏蔽线
20-23
不用
24
棕
ECU接地
25
不用
26
黑/白
怠速控制阀接柱“2”
27
红/黑
点火开关接柱“15”
28
黑
氧传感器接柱“4”
29
不用
30
棕/白蓝
进气压力/温度传感器接柱“1”、水温传感器接柱“2”爆震传感器接柱“2”
31-33
不用
34
灰
4缸喷油器
35
灰/红
3缸喷油器
36
不用
37
红/黑
点火开关接柱“15”
38
不用
39
绿
基础调整量接线
40
绿/黄
空调压缩机
41
绿/黄
空调开关
42、43
不用
44
紫
进气压力/温度传感器接柱“2”
桑塔纳2000轿车发动机电脑板端子数据说明
桑塔纳2000电脑接脚意义
接脚
接线颜色
说明
1
黑/蓝
点火线圈次级绕组末端
2
棕
点火线圈接地
3
黄/蓝
油泵继电器的“86”接柱
4
黑
怠速控制阀接柱“1”
5、6
不用
7
黑/蓝
进气压力传感器压力信号输出柱“4”信号
桑塔纳2000电路图分析
主讲人：焦建刚
电路图摘录电路中的符号说明电路识读1. 整车电气系统正极电路分三路： ●30 常火线（始终有电）
●15
●X
小容量电器火线（点火开关接通有电）
大容量电器火线（车辆起步后接通）
2. 搭铁线 ●标有①的为搭铁线 ●标有②，③，④的为中央线路板搭铁线 ●标有⑦的为尾灯线束搭铁线 ●标有31的为中央线路板内搭铁线
5. A13为中央线路板接头说明，该蓝/黑导线连接位 于中央线路板A线束第13位插头上。以此类推，B28 即在B线束第28位插头上。导线上标有的数字表示 线的截面积，如1.5，1.0，2.5分别表示该线截面积 为1.5m㎡,1.0m㎡,2.5m㎡。
6. T 29/8表示连接插头，即29孔插头的第8位上。以 此类推，T 29/6表示29孔插头的第6位。
3. 对照电路图，J2为继电器（电子控制），表示该 继电器位于中央线路板上第12位。
4. S代表熔丝，下脚标号代表该熔断丝在中央线 路板上的位置。如S19 表示该熔断器处于中央 线路板第19位，熔丝的容量可通过它的颜色判 断： 紫色为3A，红色为10A，蓝色为15A，黄色为 20A，绿色为30A。
7. 导线尾部标号表示该导线连接开关接线柱号，如 15表示E3开关的15接线柱。
8. K6表示报警闪光装置指示灯。 9. 表示此导线与线路图下端第 102，128，238编号上方的导线连接。
102 ， 128 ， 238
