高二下学期物理人教版选修3-2 第5章第1节交变电流教案
5.1 交变电流教学设计
一、基本信息
课名 5.1 交变电流
学科（版本）人教版高中物理选修3－2 章节第五章第一节学时一课时年级高二
二、教材分析
物理教材我们选用的是人教版，人教版物理选修3-2是针对理科班设计的物理必修课，课本重视物理知识板块的完整性和物理规律的内在联系，用多种演示实验和现实应用实例尽量充分揭示物理规律的内涵，应该说这对理科班学生深入理解物理规律，完整掌握物理知识板块都做好了充分铺垫。教材注重知识的前后联系和推理演化，注重学生的自主学习和探究性学习，非常适合理科班学生提高思维能力，形成学科素养。这节《交变电流》是教材电磁板块第五章第一节内容，是电磁理论在现实生活应用的典范。
电能是我们生活每时每刻都离不开的最重要的能量来源，交变电流是电能的利用和远距离传输的基础。这节《交变电流》主要介绍交变电流的特性，产生原理和表达式。课本通过手摇发电机的发电，增强学生对交变电流方向不断变化的理解；通过交流发电机的示意图引导学生探究交变电流的产生过程，同时利用分层设问的形式，锻炼了学生利用第四章电磁感应原理自行解决新情景物理问题的能力。课本给出了正弦式交流电的表达式，并对峰值，瞬时值等概念做了强调。最后课本以课外阅读的形式，对交流发电机做了深入介绍。课本沿着从感性到理性，从定性到定量的思路，试着引导学生通过自学和探究最终对交变电流建立起完整清晰的印象。
三、学习者分析
从生活中来，到生活中去，交变电流其实对学生来说不陌生，家庭电路中的交流电每天都接触，学生有一定的认识基础。通过生活中的用电引入，从学生熟悉的事物入手，这样，既符合他们的认知规律，又使他们有亲切感，感觉物理就在身边，激发兴趣。
通过一年多的物理学习，宏志班的学生基本掌握了学习物理的技巧和能力，本班学生物理知识基础扎实，导学案能够积极主动的完成。这节《交变电流》是继电磁感应学习之后，第一次利用所学知识理论，解决实际问题的尝试。通过这节知识的学习，他们会学到一些新的物理概念，并深化和扩展原有知识的内涵。这是一次锻炼过程也是一次提高过程，相信他们中的一些同学已经通过预习触摸到了交变电流的实质。这对我们教师而言，如何引导学生通过自己的努力，自然完成其知识的更新和能力的提高就显得非常重要。

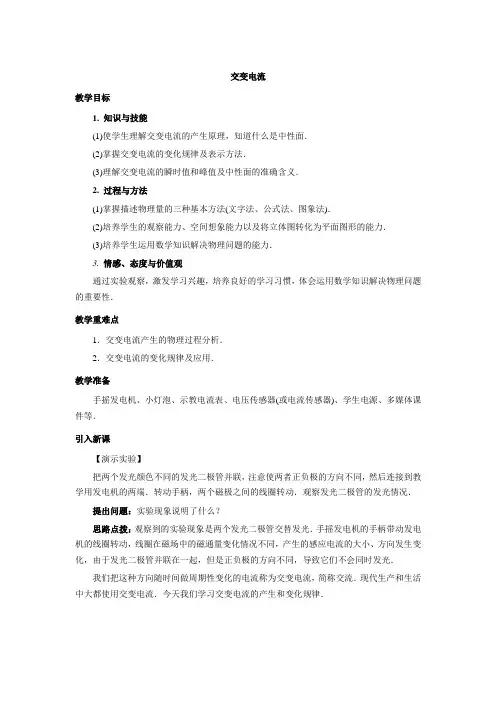

四、教学目标
课题引入
（四张图片引思考）1’
集中学生注
意力，使学
生带着疑问
进入课堂，
增加学习兴
趣。讲述交流电在生活中的重要性，提
出问题。
观看图片，思
考PPT课件上
提出的问题。
PPT课
件展示
图片、展
示问题。
课件定
格在图
片上，集
中学生
的注意
力。
微课讲解
3’学生理解交
流电的定义
和交流电产
生的原理。
1、手摇式交流发电机的构造。
2、交变电流的定义。
3、交变电流产生的原理。
学生观看微
视频，理解交
流电的定义；
初步认识交
变电流产生
的原理。
播放微
课：交流
发电机
的发电
原理动
态图
归纳、小结2’理解交变电
流与直流电
的区别
1、三类电流的定义及区别；
2、交流电产生的原理和条件。
小结提能：交流电的方向会发生改
变，而直流电的方向不会改变。
师生互动
显示
PPT课
件。
眼见为实切身感受2’
学生切身感
受交变电流
的大小、方
向不断变
化。
1、演示手摇式发电机与小灯泡连接
时，小灯泡一闪一闪地发光；
2、演示手摇式发电机与大电流表连
接时，指针左右偏转。
学生认真观
察实验现象
切身体验，
分组讨论探究问题6’
理性分析交
变电流产生
的过程，知
道中性面的
概念。
应用电磁感应理论，分析交变电流
的产生过程。
1、学生以书
本模拟磁极、
以自制金属
圈模拟线圈
切割磁感线，
分组讨论，完
成课本中的
问题。
2、师生互动
解决问题。
微课讲解，定性分析3’
理解交变电
流的变化规
律。
定性分析线圈转动过程中交变电流
的大小、方向变化的规律。
1、观看微课
的同时，用右
手定则判断
电流的方向，
确定电流方
向改变的位
置及变化规
律。
2、从线圈在
不同位置时，
速度分解图
中切割磁感
线的分速度
的大小变化，
定性分析电
动势的变化
规律。
播放微
课：线圈
切割磁
感线的
动态变
化规律。
归纳、小结3’理解和掌握
线圈位于两
个特殊位置
时交变电流
的变化规
律。
1、中性面的概念。
2、中性面处，v∥B，Φ最大，e
为0，i为0.
3、垂直于中性面处, v⊥B,
Φ为0， e最大，i最大．
4、线圈每经过中性面一次，电流方
向改变一次，转动一周，电流方向
改变两次。
师生互动，共
同归纳、小
结，请一位同
学独立判断
电流的方向。
显示
PPT课
件。
推导：任意位置处交
变电动势的表达式，并板书。6’
学生通过推
导，理解和
掌握交变电
流的变化规
律及表达式
中各字母的
含义。知道
瞬时值、峰
值的概念。
如图所示，线圈从中性面开始计时：
设ab=cd=L1, ad=bc=L2,共有N匝线
圈,则t时刻，tω
θ=
电动势的瞬时值为：
t
v
BL
eω
sin
2
1
=，2/
2
L
vω
=，
t
BS
t
L
BL
eω
ω
ω
ωsin
sin
2
1
=
=，
师生互动，共
同推导，利用
数学知识理
解峰值和瞬
时值的意义。
N 匝线圈, t NBS e ωωsin =。 设
ωNBS E m =,则：
t E e m ωsin =，其中， E m 为电动
势的峰值，e 为t 时刻电动势的瞬时值。
集体讨论拓展、延伸
4’
熟悉正弦交流电的变化规律，利用数学知识描绘正弦交流电的图象。
1、正弦交流电的定义。
2、(1)e ＝NBSωsin ωt ＝E m sin ωt. (2)i ＝e R ＋r ＝Em
R ＋r
sin ωt ＝I m sin ωt.
(3)u ＝iR ＝I m Rsin ωt ＝U m sin ωt. 3、交流电的图象：
4、若从平行于中性面开始计时，则变化规律为余弦规律。
师生互动，共同推导、讨论。
展示规律，描绘电动势动态图象。
实例分析 8’
例1.
示例意图：学生从图象上学会识别交流电。
例2.
示例意图：学生运用规律，分析实例，提高分析问题的能力，强化两个特殊位置的规律。
例 1.下列表示交变电流的有（ ）
例 2. 矩形线框绕垂直于匀强磁场的轴匀速转动时，下列说法正确的是 ( )
A.当线框位于中性面时，线框中感应电动势最大
B.当穿过线框的磁通量为零时，线框中的感应电动势也为零
C.每当线框经过中性面时，感应电
例1.学生思考回答，集体完成。
例2.相互讨论后，集体完成
PPT 课件展示题目
例3.
示例意图：学生运用规律，分析和解决图象问题，提高应用能力。
例4.
示例意图：学生运用物理规律和数学知识，分析和解决实际问题，提高应用能力。动势或感应电流方向就改变一次
D.线框经过中性面时，各边切割磁
感线的速度为零
例 3. 线圈在匀强磁场中绕垂直于
磁场的转轴匀速转动，产生的交变
电流的图象如图所示，由图可知
( )
A.在A和C 时刻线圈处于中性面
位置B.在B和D时刻穿过线圈的
磁通量为零
C.从A～D线圈转过的角度为2π
D.若从O～D历时0.02 s，则在1 s
内交变电流的方向改变100次。
例 4.如图，有一个正方形线圈的
匝数为10匝，边长为20 cm，线圈
总电阻为1 Ω，线圈绕OO′轴以10π
rad/s的角速度匀速转动，匀强磁场
的磁感应强度为0.5 T．求：
(1)该线圈产生的交变
电流的电动势峰值、
电流的峰值分别是多
少？
(2)若从中性面开始计时，写出感应
电动势随时间变化的表达式。
例3.相互讨
论解决，请一
位同学分析
回答问题，师
生共同评价。
例4.学生独
立完成，请一
位同学在黑
板上展示，师
生共同评价。
微课展示1’从能量守恒
的角度，理
解电能的来
源。
实际水轮机的发电、传输过程。观看微课播放微
课
小结课堂内容1’
梳理和归纳
课堂知识。
1.知道交变电流的定义；
2.知道中性面的概念；
3.知道交流电是怎样产生的；
4.掌握交流电的变化规律及图象；
5.会运用正弦交流电的瞬时表达式
和图象解决相关问题。
师生互动，共
同归纳。
课堂练习5’巩固课堂内
容。
完成导学案上的练习题。学生练习
布置作业巩固课堂内
容。
完成导学案上的习题。学生课后完
成
十、课后反思：
《交变电流》这节课是电磁感应原理的具体应用，涉及到发电机的发电原理，尤其是应用法拉第电磁感应定律推导正弦式交变电流的表达式，这个过程对大多数同学来说显得非常困难，所以在推导讲解过程中尽可能的细致，这也是锻炼提升学生思维能力的好机会。讲课中有一些新的物理概念需要强调深入理解和应用，如中性面，峰值，瞬时值等。
