博乐新风面板使用说明

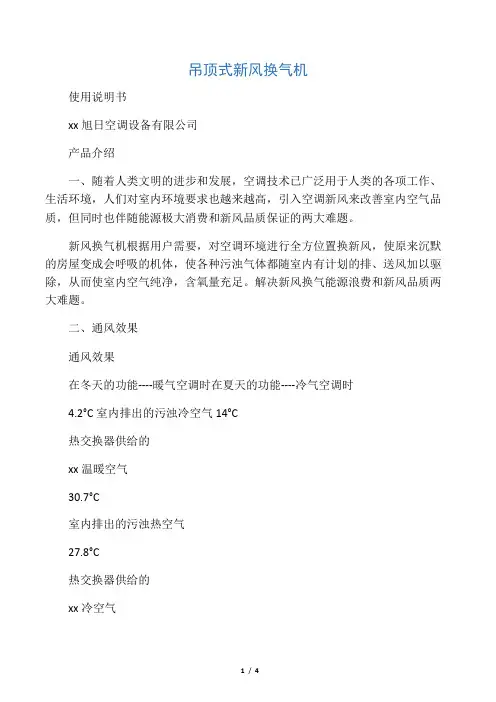

新风换气机使用说明书(其它)
5.空气过滤设计：
内置专业级空气过滤器，保证送入房间内的空气洁净清新。
安装
1.货到后，若不立即开箱安装，应放在清洁、通风的室内。
2.安装前应取出说明书和装箱单，验证产品的型号规格和检查零部件是否齐全及外观质量状况，然后打开面板用手转动风机叶轮，检查有无金属磨擦声，如有异声，可调整转子来消除。
8.不能超过电流（负荷）运行。
维护
1.机组运行两年后应对换热器进行全面清洗，用化学方法清除换热器管内水垢，用水清洗换热器翅片，以保证换热效果。
2.经常检查电气线路和电气设备，保证各电气部件性能安全、可靠、稳定、接线牢固。
3.设备长期停止运行时应关闭新风阀门，润滑部分加注润滑油。
三、
1.超静音设计：
新风换气机风机采用超低噪音的风机，设备内部采取高效消声技术，整机工作时，机外噪音极低、无干扰；
2.免维护设计：
独特设计的气流通道，气流透过性好，风阻小，可以长期连续使用，实现热交换主体免维护；
3.超薄型设计易安装:
机体特作超薄机型设计,给安装带来极大便利,可节省宝贵的建筑空间；
4.精工细作：
暖气机冷气机热交换计算式
冬天：
室内的供气温度=（室内温度-室外温度）X热交换效率+室外温度
计算例：
（20° -0°）X 70% + 0° =14°CCC
C热交换计算式
夏天：
室内的供气温度=室外温度-（室外温度-室内温度）X热交换效率
计算例：
32°-(32°-26°) X 70% =
27.8°CCCC
6.根据环境条件和使用情况，对风机和电机润滑部分应定期加注润滑油，检查皮带松紧状况，发现问题及时处理。
力博特空调控制面板操作说明
力博特空调控制面板操作说明温度设定方法：在我们所接触的力博特空调中有两种类型的控制面板，在此分别介绍其温度调节方法。
先介绍独立设置于墙上的，这种面板的优点是，其显示板及按键与主控制板分开，方便维修更换。
在初始显示页面下（如25℃50％RH），按下菜单键“MENU”键，第一个子目录显示为“Setpoins”，再按下“Enter”键，则显示为“TEMP SETPT：XX℃”，然后按下“Enter”键，发现“Enter Passwd：000”，按要求输入密码“123”，按下“Enter”，则出现“Passwd OK”，再按下“Enter”，显示为上行为“TEMP：XX℃”下行显示为“USE ←：XX℃”，再按上、下键调节至所需的温度，最后按下“ENTER”便完成。
连续按“ESC”键回到初始显示页面.高、低温告警查看及修改。
在前述的显示为“TEMP SETPT：XX℃“的页面下按“↑、↓”查看，分别显示为“Lo Temp ALM: xx℃”低温告警、“Hi T emp ALM: xx℃”高温告警、“Lo Hum ALM: xx％”低湿告警、“Hi Hum ALm: xx％”高湿告警.其调节方法设定温度方法一致.另一种控制面板是和整机的外壳安装在一起的,这种控制面板比较容易操作.在初始显示页面下.按下“SET POITNS”键, 则显示“TEMP：XX℃”,且原来设定的温度数值在跳动,再按“↑、↓”键调节至需的温度,再按下“SET POITNS”键,便完成操作,连续按“SET POITNS”键回到初始显示页面.其高、低温告警值的调节方法基本一致.依米康空调控制面板操作说明温度设定方法: 在初始显示页面下.按下“Enter”键约五秒钟左右,便显示“直接参数”、“用户参数”、“工厂参数”三个.在“直接参数”下有个“温度设定”子目录，按下“Enter”键,便显示原设定温度数值,再按下“Enter”键则原设定温度数值左下角显示一个手写的符号, (冷量为7.5kw的，没有这个符号，但原设定温度数值会闪动),然后按“↑、↓”键调节至所需的温度值,最后按下“Enter”键便完成操作.按“cancel”键回到初始显示页面.消除告警。
新风到家-新风控制系统说明书(服务版)V1.2.0
智能新风控制系统使用说明书产品概览智能新风控制系统是新风到家推出的一套新风解决方案，通过监测控制器（空气监测仪）与新风机的联动，实时监测室内PM2.5、CO2浓度，输出信号直接控制新风机的启动及转速。
新风机通过监测结果智能运行，有效的改善室内空气污染，提高空气质量，加速室内空气的流通、污染空气的排出，加入室外新鲜空气的注入，实现既节能环保又能保持室内良好空气品质。
室外PM2.5开关键风速键模式键需连网：控制器连接WiFi 新风机与控制器关联新风机控制器主要功能说明内循环开启条件当室内CO2小于800当室内CO2大于1500当室内CO2小于650当室内CO2小于600当室内CO2大于1000当室内CO2大于800外循环开启条件模式名称经济舒适豪华点击“开关键”一次风阀打开，再点击一次风阀关闭手动摸下，点击“风速键”选择风速：风速1 风速2 风速3 风机停自动模式下，开启外循环以CO2阈值为唯一标准，设置步骤如下： 自动模式下，空气品质为差时，风速根据PM2.5/CO2的预设参数自动切换为高速风 阈值设置操作步骤如下：a 点击设置键进入设置界面b 进入设置页面，选择阈值设置c 在阈值设置界面中选择PM2.5和CO2阈值设置进入，对调节参数进行设置，注：自动模式由PM2.5和CO2的调节值共同参与控制风速a 点击设置键进入设置界面b 进入设置页面，选择背光设置c 在背光设置界面点击“定时熄屏/亮屏设置”，点击界面中的数字修改熄屏/亮屏时间a 根据阈值设置步骤进入阈值设置页面b 进入阈值设置页面，选择内循环模式设置c 对内循环模式（经济、舒适、豪华）进行选择，三个模式对应以下参数： 点击“模式键”选择模式：自动/手动系统默认定时熄屏时间为21:00 定时亮屏时间为07:00 根据以下步骤进行设置：控制器配置网络步骤一 使用微信扫描控制器底部的二维码绑定设备设备二维码提示：配置前请确保控制器电量充足（建议连接USB电源使用），并将手机连接WiFi步骤二 微信端点击“进入公众号”按钮，进入公众号步骤三 从公众号底部菜单“我的设备”进入设备详情，此时设备为未联网状态,根据界面提示，点击“配置网络”按钮步骤四 界面中出现配网弹窗提示，按照提示内容对控制器进行相应的操作步骤五 在进入的配置页面中输入WiFi密码（手机连接的WiFi），输入完后点击“连接”提示：配置成功后，微信界面自动返回设备详情页，数据正常显示，控制器室外数据正常显示；若60秒内配置失败，此时需再次长按控制器WiFi按钮进入配网模式为设备配网。
新风系统用户手册-2021-08-03
系列新风系统用户手册1 前言 (3)1.1 机房环境要求 (3)1.2 专业节能新风系统 (3)2 产品介绍 (4)2.1 外观介绍 (4)2.2 型号说明 (4)2.3 主要特点 (5)2.4 标准组件 (5)2.4.1 风机 (5)2.4.2 滤网 (6)2.4.3 滤袋 (6)2.4.4 风阀 (6)3 技术参数 (7)3.1 机组参数 (7)3.2 使用条件 (8)4 尺寸参数 (8)4.1 机械尺寸 (8)4.2 底座安装尺寸 (9)4.3 新风管尺寸 (10)4.4 回风管尺寸 (10)4.5 维护空间 (11)4.6 安装考前须知 (11)5 应用指导 (12)5.1 显示屏 (12)5.1.1 显示屏按键说明 (12)5.1.2 系统启动界面 (12)5.1.3 待机界面内容 (13)5.1.4 菜单说明 (13)5.2 控制器 (15)5.2.1 主电路连接 (15)5.2.2 控制器原理框图 (16)5.3 新风机工作原理 (16)5.4 机房环境应用图例 (16)6 故障诊断与处理 (17)6.1 故障现象处置方法 (17)6.2 日常维护操作考前须知 (18)/ 、八—1 前言1.1机房环境要求现代计算机设备和数据交换设备均采用高热密度的CPU 芯片，单相机柜内的设备发热量也相应大幅提升，所以机房的提供的环境质量显得由为重要，主要表现在以下几个方面：a)温度控制：计算机及交换机工作时产生大量的热量，其密度是普通办公室的6〜20倍。
为了保证计算机设备能够发挥最正确效率，机房采用恒温控制，最正确控制范围为23C±2C(机房标准建议温度范围18C〜28 °C)o这就要求制冷机组一定要有足够的制冷能力和快速反响调控能力，以应对温度的急剧变化。
b)风量/洁净度控制：计算机及交换机工作时产生大量的显热，为了能迅速地排除这些热量，要求具有足够的冷却循环风量和足够的送风距离。
新风系统功能说明书终版(20151220)
赛菲新风机功能说明书（此说明书要合用无空调款机型）一、整机特征1、输入特征：输入端子L,N 和接沟通市电，为三个单插片 6.3*0.8 ；系统工作电压为 185V－240V/AC 。
2、性能指标1.控制器采纳液晶显示2.控制板工作环境及储藏要求：①工作温度：-20 ℃～ 85℃（室内机）；②相对湿度：30～95RH ；③储藏温度：-30 ℃～90；优选3.工作电压范围： 185V－240V/AC；4.温度控制范围及控制精度： 16℃～ 30℃ 0.5 ℃，温度回差 1℃；5.温度显示范围： -30 ℃～ 90℃；6.整机待机功率耗费：＜ 2W；7.电气控制部分要有优秀的电磁兼容性能；8.安全性能：切合 GB4706.1-2005 和 GB4706.32-2005 标准。
2、整机构成显示板GSC0040B电源控制板GSC0040A变频板GSC0040CWIFI 模块板GSC0040D液晶模组LCD-315A（黑底白字）粉尘传感器PMS1003（客供）二氧化碳传感器T6603客供温度传感器4路（分别为新风入风口、排风入风口，新风出风口、室外排风出口）风机 1变频沟通风机风机 2变频沟通风机压缩机客供四通阀客供3、信号收集粉尘传感器PMS1003（客供）（赛纳威备选数显）二氧化碳传感器T6603温度传感器4路（分别为新风入风口、排风入风口，新风出风口、室外排风出口）二、净化机控制系统按键说明1、按键控制说明整机共有 5 个触摸按键，包含 1 个开关按键和 4 个功能键。
电源开关需用一个（橙蓝）双色发光二极管做出两种状态指示，其余按键由一个白色微蓝发光二极管做出状态指示。
全部正常按键操作都有提示音一声，提示操作有效（提示声音要采纳美音或许由客户指定）。
2、开重点“”开重点的作用是切换控制板开机运行与待机状态。
机器通电后处于待机状态，屏幕和其余按键状态指示灯不亮，只有开重点亮橙色灯，指示整机此刻处于待机状态，此时除开重点外其余按键均无效。
新风机组操作
新风机组操作流程
1.1 开机前的准备工作。
1.1.1 检查设备是否清洁，是否有“已清洁”、“完好”标示牌。
1.1.2 检查设备内应无异物。
1.1.3 轴承加入适量润滑油脂，凡装有油杯的地方，开车前应注入适当的润滑脂，并检查旋转部分是否有足够的润滑脂。
1.1.4 用于转动主轴时应无卡住现象，主轴活动自如。
1.1.5 检查电气的完整性，电器部分应可靠接地。
1.1.6 主轴旋转方向必须符合防护罩上所示箭头方向，否则将损坏主机。
1.1.7 检查所有坚固螺钉有无松脱。
如有，坚固各螺钉。
1.1.8 检查上下皮带轮在同一平面内是否平等，皮带松紧是否适度。
1.1.9 电源接线要正确，接地要可靠。
2 操作
2.1运行前需将回水管上的排气阀打开，待盘管及管路内的空气排尽再关闭排气阀。
2.2运行前应检查机组的减震系统是否装有临时避震装置，若有应先拆除。
2.3启动风机前，先用手拨动风机叶轮，检查有无磨擦异音，若有应予以排除。
先开启进风阀门，接通电源后先启动一下电机，检查风机转向是否正确，如转向错误，应停机将电源相序调换。
2.4根据实际情况，设定出风温湿度，确定是否开启加热功能、加湿功能，以及冷冻水阀门的开度。
2.5机组冬季运行时，如需停机应先关闭新风阀，再关闭机组内的热水循环，以免换热器被冻坏。
2.6机组应有专业人员管理，运行中应经常定期检查机组的运行状况，发现异常及时排除，排除后方可继续运行。
Philips AC0650 空氣清新機用戶手冊说明书
AC0650用戶手冊目錄1 重要事項 (2)安全 (2)2 您的空氣清新機 (3)產品概要 (3)控制鍵概覽 (4)3 使用空氣清新機 (4)安裝濾網 (4)了解 Wi-Fi 指示燈 (5)Wi-Fi 連接 (5)連接電源 (6)開關 (6)更改模式設定 (6)原廠設定 (7)4 清潔 (7)清潔時間表 (7)清潔空氣清新機機身 (7)清潔濾網表面 (7)5 更換濾網 (8)了解清新空氣保護鎖 (8)更換濾網 (8)濾網重設 (8)6 儲存 (9)7 疑難排解 (9)8 聲明 (11)電磁場 (EMF) (11)回收 (11)9 保養及支援 (11)訂購零件或配件 (11)1 重要事項安全使用本產品前請先閱讀本用戶手冊，並保管以作將來參考。
為確保最佳效能，建議您將空氣清新機升級至最新版本。
您可以透過 Air+ 應用程式進行升級。
危險事項• 請勿用水或任何液體或（易燃）清潔劑清潔此產品，以避免觸電和/或火災的危險。
• 請勿在本產品周圍噴射殺蟲劑或芳香劑等易燃物品。
警告• 在連接本產品前，請檢查產品註明的指示電壓與當地電源電壓是否對應。
• 如果電源線損壞，為避免危險，必須由 Philips、Philips 授權的維修中心或類似的合資格人士來更換。
• 若變壓器、電源線或產品本身已受損，請勿使用。
• 僅可使用產品隨附的經核准變壓器 (KA1201A-2400500BS)。
• 本產品並不適合身體、感覺或心智能力低下人士（包括兒童），或缺乏知識及經驗人士使用，除非該人士已受其他負責其安全之人士就使用本產品的監督或指導。
• 請勿讓孩童將本產品當成玩具。
兒童不應於沒有監督情況下對產品進行清潔及維護。
• 請勿阻塞進氣口和排氣口，例如在排氣口上面或進氣口前面放置物件。
• 確保異物不會通過排氣口掉入裝置內部。
• WiFi 介面採用標準 802.11b/g/n 制式、2.4 GHz 頻段，最大輸出功率不高於100 mW EIRP。
ECO新风线控器说明书
1主界面图1.主界面控制主界面主要有7个按键，分别是开关按键（），模式按键（），风速调节按键（），确定按键（），定时按键（），上键（），下键（）。
液晶显示器上显示出风口温度、设定温度、时钟、工作模式、风扇开关状态、风速，报警状态等信息。
温度以摄氏度表示当前时间为24小时制（时：分）。
如果当前有报警，会有报警图标“”闪烁；无报警则不显示。
左下角4个8有报警时会滚动显示当前机组和报警总数，滚动时间间隔为5秒，5秒后显示下一个机组号码和它的错误总数，无故障的机组不显示，最多可显示8个机组。
长按上键（）进入报警查看。
2系统图标自动模式。
制冷模式。
制热模式。
送风模式。
当前显示温度值当前显示湿度值室外风机开启，如果是调速的室外风机可以根据后面的显示是高速还是低速。
时间设定模式远程开关机当前有报警线控器与主板通讯故障按键操作说明：长按：按住按键3秒以上有效短按：按住按键3秒以下有效1.主页面下短按定时按键（）进入定时时间查询页面2.主页面下长按定时按键（）进入时间设定页面3.主页面下长按上键（）进入故障查询页面4.不在主页面下长按确定按键（）返回到主页面5.主页面下短按风速调节按键（）在高速低速之间切换风速6.故障查询和设定时间页面下短按风速调节按键（）返回上一层菜单7.主界面下短按模式按键（）用于切换当前工作模式。
8.主界面下短按开关按键（）系统开关机切换。
9.主界面和定时时间查询页面下短按上键下键，用于修改设定的控制温度。
10.故障查询页面下短按上键下键，用于选择要查看的机组号和故障代码。
11.时间设定页面下短按上键下键，用于修改时间。
3主界面主界面下会显示出风口温度（左侧）和设定温度（右侧）。
可以利用上下键直接修改设定水温，温度值可设定的范围：16℃~30℃。
右下角数字显示系统实时时钟，左下角数字显示故障机组号及对应故障的个数，多个机组故障时，可以循环显示。
当机组无故障时，不显示。
4故障查询页面主界面下长按上键（）进入故障查询页面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
博乐新风面板使用说明
新风系统面板控制器电源接通后，过5秒后按开关键，液晶屏出现手动运行模式图标以及风量调节图标，然后按风量切换键，可在高、中、低风量间自由切换。
按新风系统面板控制器界面的上下键，便进入自动运行模式，并且液晶屏显示自动运行模式图标。
滤网使用时间提醒设置，按设置选择键，在液晶屏上会显示“F”，同时过滤时间闪烁；再通过按上或下键选择时间即可。
开机，新风系统面板通常是通过主机面板按键进行操作的，在使用前我们要先查看产品的使用说明书，了解面板上各个图标按键代表哪个功能键。
新风系统面板电源接通之后，我们可按下面板左下方或右下方的电源键，将新风系统面板开启。
功能设置，我们找到新风系统面板的模式按键或菜单按键，一般点击一下就会切换一个模式，例如新风系统面板有智能、恒湿、连续三种模式，我们点击一下模式按钮会出现智能模式，点击两下为恒湿模式等等。
我们选好模式之后，按加减键或上下键对其进行调整。
我们也可以按下面板上的单独功能按键，例如按下新风键或排风键等功能按键，再按加减键对其进行调节。
检查维护，新风系统面板使用久了也要定期进行检查维护，我们可以三个月就对其进行检查维护。
在维护时我们需按下新风系统面板电源键把新风系统面板关机。
接下来我们将风口的过滤网拆下来清洗干净，并将其重新安装回去。
除此之外，我们还需检查一下
新风系统面板的其他零配件有没有出现磨损松动的问题，如果存在这些问题要及时维修处理。
