806使用说明书1

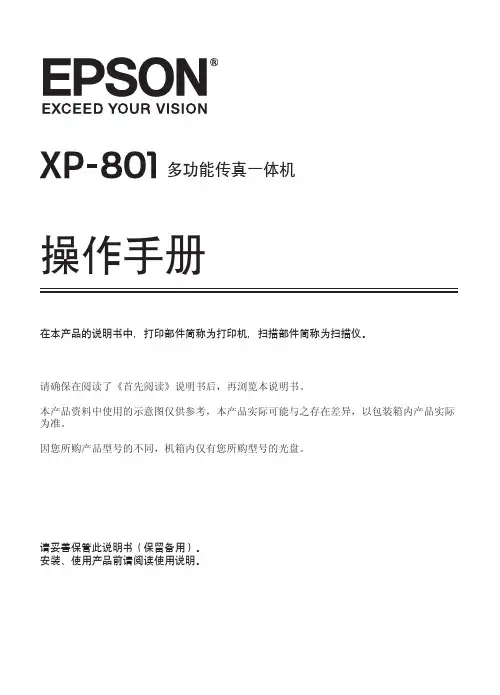

爱普生EPSON XP801一体机中文说明书(EP776,EP806基本一样)
复印............................... 11 打印照片........................... 12 从存储卡........................... 12 从数码相机......................... 12 扫描............................... 13 传真............................... ................... FAX Utility 介绍. 连接到电话线路..................... 关于电话线路..................... 仅传真使用电话线................. 与电话设备共享线路............... 检查传真连接..................... 设置传真功能....................... 设置快速拨号条目................. 设置群组拨号条目................. 13 13 13 13 14 14 14 14 14 15
1
介绍
介绍
从何处查找信息
可从下面爱普生网站下载最新版本的手 册。/apps/ tech_support/ 首先阅读 ( 纸面手册 ): 提供设置此产品及安装软件的信息。 操作手册 ( 纸面手册 ): 提供不使用计算机独立使用此产品的 基本信息。 用户指南 (PDF): 提供详细的操作、安全及故障排除指 导。 当在计算机上使用此产品时，或 当要使用高级功能 （如：双面复印） 时， 查看此指南。 要 浏 览 PDF 手 册 , 您 需 安 装 Adobe Acrobat Reader 5.0 或 更 新 或 Adobe Reader。 网络手册 (HTML): 给网络管理员提供有关驱动程序和网 络设置信息。 帮助 ( 显示在此产品液晶显示屏上 ): 通过此产品的液晶显示屏幕屏来提供 基本操作和故障排除指导。在操作面 板上选择帮助菜单。

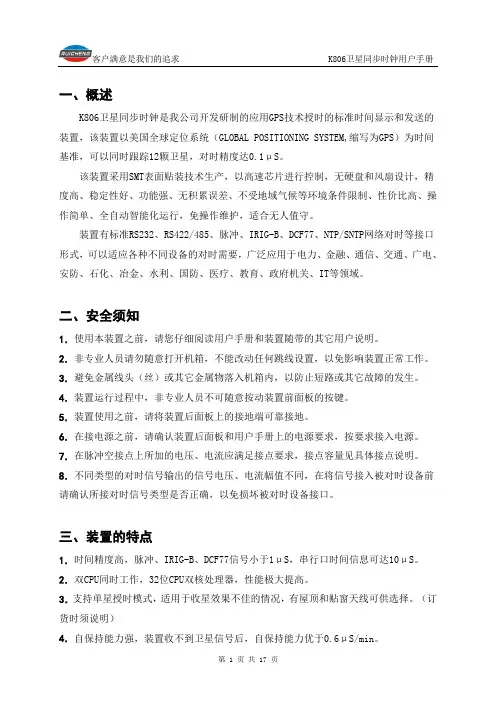

K806用户手册(1)
一、概述K806卫星同步时钟是我公司开发研制的应用GPS技术授时的标准时间显示和发送的装置，该装置以美国全球定位系统（GLOBAL POSITIONING SYSTEM,缩写为GPS）为时间基准，可以同时跟踪12颗卫星，对时精度达0.1μS。
该装置采用SMT表面贴装技术生产，以高速芯片进行控制，无硬盘和风扇设计，精度高、稳定性好、功能强、无积累误差、不受地域气候等环境条件限制、性价比高、操作简单、全自动智能化运行，免操作维护，适合无人值守。
装置有标准RS232、RS422/485、脉冲、IRIG-B、DCF77、NTP/SNTP网络对时等接口形式，可以适应各种不同设备的对时需要，广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。
二、安全须知1．使用本装置之前，请您仔细阅读用户手册和装置随带的其它用户说明。
2．非专业人员请勿随意打开机箱，不能改动任何跳线设置，以免影响装置正常工作。
3．避免金属线头（丝）或其它金属物落入机箱内，以防止短路或其它故障的发生。
4．装置运行过程中，非专业人员不可随意按动装置前面板的按键。
5．装置使用之前，请将装置后面板上的接地端可靠接地。
6．在接电源之前，请确认装置后面板和用户手册上的电源要求，按要求接入电源。
7．在脉冲空接点上所加的电压、电流应满足接点要求，接点容量见具体接点说明。
8．不同类型的对时信号输出的信号电压、电流幅值不同，在将信号接入被对时设备前请确认所接对时信号类型是否正确，以免损坏被对时设备接口。
三、装置的特点1．时间精度高，脉冲、IRIG-B、DCF77信号小于1μS，串行口时间信息可达10μS。
2．双CPU同时工作，32位CPU双核处理器，性能极大提高。
3．支持单星授时模式，适用于收星效果不佳的情况，有屋顶和贴窗天线可供选择。
（订货时须说明）4．自保持能力强，装置收不到卫星信号后，自保持能力优于0.6μS/min。
Shodex SB800系列说明书
Shodex使用说明书OHpak SB-800 HQ系列SB-2000系列感谢您购买Shodex系列色谱柱！在使用之前，请仔细阅读说明书，以保证色谱柱的最佳使用状态和使用寿命。
1.介绍Shodex OHpak SB-800系列色谱柱是一款高效的水溶性凝胶过滤色谱柱，特别适用于水溶性的聚合物、蛋白质及酶的分析。
Shodex OHpak SB-2000系列是同类型的制备柱。
2.规格说明*表中给出的理论塔板数（NTP）按第7部分的条件和方法计算。
*通常使用时流速设置0.5~1.0ml/min，溶剂替换时设置流速0.5ml/min以下。
**通常使用时流速设置3ml/min，溶剂替换时设置流速2ml/min以下。
，注意：①在色谱柱的使用中不要骤然改变流速，否则会导致压力急剧变化，损坏色谱柱。
使用装有阻尼器或脉动小的泵，以保证色谱柱的性能和长时间的使用。
②注意使用中的压力，不能超过色谱柱的最大耐压。
③请在允许的温度范围内使用色谱柱。
④避免色谱柱碰撞弯曲。
⑤不使用色谱柱时，不要将两端的柱旋塞拧下，否则会导致色谱柱性能下降。
⑥建议使用保护柱，以除去样品中的杂质，保证色谱柱的性能和长时间使用。
保护柱对提高分离度没有作用。
3.流动相使用离子交换水作为流动相可分析非离子型的样品。
通常使用水溶性的盐溶液或者缓冲液（可添加极性有机溶剂）为流动相。
以下内容为如何选择流动相：1）亲水性的离子或非离子型样品一般使用盐溶液或者缓冲液为流动相。
典型的水溶性盐溶液为：氯化钠水溶液、硝酸钠水溶液、硫酸钠水溶液、硫酸钾水溶液、硫酸铵水溶液。
典型的缓冲液为：磷酸盐缓冲体系、tris-盐酸缓冲体系、醋酸盐缓冲体系、柠檬酸盐缓冲体系注意：①推荐使用盐浓度在0.05~0.3M范围内。
最大盐浓度不要超过0.5M。
当流动相中含有盐时，流速应设置在0.5ml/min以下。
当流动相中盐浓度超过0.2M时，流速应设置在0.3ml/min以下。
②pH值在3.0~10.0之间可用。
GRUNDFOS DPK 0.75 - 22 kW, 50 60 Hz, 1 3~ 维修手册说明书
GRUNDFOS说明书DPKDPK 0.75 - 22 kW, 50/60 Hz, 1/3~使用说明中文 (CN)2中文 (CN) 使用说明翻译原来的英文版目录页 1. 本文献中所用符号1.1 危险性声明以下符号和危险性声明可能出现在格兰富的安装和操作说明、安全说明和维修说明中。
危险性声明的结构如下：1.2 注意以下符号和注释可能出现在格兰富的安装和操作说明、安全说明和维修说明中。
1.本文献中所用符号21.1危险性声明21.2注意22.标识32.1铭牌32.2型号说明43.紧固扭矩54.维修工具64.1标准工具64.2扭矩工具65.拆卸75.1基本信息介绍75.2更换机油75.3拆除叶轮与泵壳85.4拆除轴封95.5拆除轴承95.6拆除电缆105.7拆除定子106.装配116.1装配定子116.2装配电缆116.3装配轴承136.4装配轴封136.5装配叶轮与泵壳147.故障原因查找158.组件和材料规格168.1DPK.10.50.075, DPK.10.50.15 和 DPK.10.80.22178.2DPK.15.80.30188.3DPK.15.80.37, DPK.15.80.55, DPK.15.100.75, DPK.20.100.110 和 DPK.20.100.150198.4DPK.20.150.190 和 DPK.20.150.220208.5DPK.V.65.80.15.2 和 DPK.V.65.80.22.2218.6DPK.V.80.80.37.2228.7DPK.V.80.80.55.2 和 DPK.V.80.80.75.2238.8DPK.V.65.80.15.4 和 DPK.V.65.80.22.4248.9DPK.V.80.80.37.4, DPK.V.80.80.55.4 和 DPK.V.80.80.75.425危险指示危险情况，如果不避免，可能导致死亡或严重的人身伤害。
铁道交通运营管理《常用装载加固材料与装置6》
目录二、使用方法1使用镀锌铁线拉牵加固的方式主要有：八字形、倒八字形、交叉、又字形或反又字形等。
各种拉牵方式可单独使用，也可两种或两种以上组合使用。
拉牵应尽可能对称。
2拉牵加固时，将单股或双股镀锌铁线在货物和车辆的两拴结点间往返缠绕，并应拽紧镀锌铁线使各股松紧度尽量一致，剩余局部穿插缠绕于自身绳杆后，使用绞棍绞紧，余尾朝向车内。
3应合理选择货物上的拉牵位置。
用于防止货物水平移动时，拉牵位置应尽量低些；用于防止货物倾覆时，拉牵位置可适当高些。
三、考前须知1拉牵用镀锌铁线直径不得小于4mm，捆绑用镀锌铁线直径不得小于2.6mm。
2镀锌铁线不得用作腰箍下压式加固，一般不用作整体捆绑。
3绞紧时不得损伤镀锌铁线。
4禁止使用两股以上镀锌铁线一次性缠绕的操作方法。
5禁止使用受损、使用过的镀锌铁线。
第二节盘条一、主要性能指标701?低碳钢热轧圆盘条?的要求。
2常用盘条公称直径为：5.5mm、6.0mm、6.5mm。
3盘条的破断拉力应以产品标签上的数据为准，许用拉力取其破断拉力的1/2。
常用盘条的破断拉力和许用拉力见表1-2。
表1-2 常用盘条的破断拉力和许用拉力二、使用方法1使用盘条拉牵加固的方式主要有：八字形、倒八字形、交叉、又字形或反又字形等。
各种拉牵方式可单独使用，也可两种或两种以上组合使用。
拉牵应尽可能对称。
2拉牵加固时，将单股或双股盘条在货物和车辆的两拴结点间往返缠绕，并应拽紧盘条使各股松紧度尽量一致，剩余局部穿插缠绕于自身绳杆后，使用绞棍绞紧，余尾朝向车内。
3应合理选择货物上的拉牵位置。
用于防止货物水平移动时，拉牵位置应尽量低些；用于防止货物倾覆时，拉牵位置可适当高些。
4盘条还可用于整体捆绑。
三、考前须知1禁止使用受损、使用过的和外表有裂纹、折叠、结疤、耳子、分层、夹杂的盘条。
2绞紧时不得损伤盘条。
3拉牵时，禁止盘条两端头相互搭接缠绕。
4盘条不得用作腰箍下压式加固。
第三节钢丝绳和钢丝绳夹一、主要性能指标20218?一般用途钢丝绳?和GB/T5976?钢丝绳夹?的要求。
驱动器说明书
公司简介上海固若金电子科技有限公司是一家从事步进电机驱动器开发、生产、销售为一体的高科技企业，并且多年从事电机控制系统的开发，致力于机电一体化产品的开发和运动控制系统的优化集成。
公司现主要产品为步进电机驱动器，功能强大，性能可靠，性价比极高。
并且可为客户量身定做各种控制系统。
产品广泛应用于数控机床、电脑绣花、包装机械、雕刻机、绕线机、 XYZ 三维工作台、医疗设备等行业中。
公司拥有一批积累了丰富经验的开发、生产、销售和工程服务人员。
可为用户开发多种层次自动化控制系统，包括产品选型、方案设计。
公司坚持 " 质量第一，用户至上 " 的原则，服务于用户，让用户满意，为用户提供优质产品和服务。
步进电机选型指南步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（步进角）。
您可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时您可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
一、 步进电机的种类：永磁式（PM) ：磁式步进一般为两相，转矩和体积较小，步进角一般为7.5度 或15度；多用于空调风摆上。
反应式（VR)：国内一般叫BF，常见的有三相反应式，步距角为1.5度；也有五相反应式。
噪音大，无定为转距已大量淘汰。
混合式（HB)：常见的有两相混合式，五相混合式，三相混合式，四相混合式，两相跟四相可以通用驱动器，五相跟三相必须使用各自的驱动器；两相、四相混合式步距角多是1.8度，具有小体积，大力距，低噪音；五相混合式步进电机一般为0.72度，电机步距角小，分辨率高，但是驱动电路复杂，接线麻烦，如5相十线制。
三相混合式步进电机步距角为1.2度1、步进电机的保持转距：指步进电机通电但没有转动时，定子锁住转子的力矩。
它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。
东微SMART处理器使用说明书（1）
重要的安全事项（针对火灾、电击或伤害人体的指示）注意-使用该电器产品时，有以下基本的预防措施：1.使用该产品前请详细阅读全部的安全事项；2.本产品应当接地，如果出现故障时，电流经最小的接地电阻流入大地，以减小电击；本产品的电源线和电源插头都配备安全接地，电源插头应当牢固插入适当的电源座，此电源座应当完全按当地的条例来安装和接地。
警告-接地装置连接不当会导致电击；如果你对产品是否正确接地存在疑问，请委托合格电工或维修人员检查；请不要尝试私自更改产品的电源插头，如果不适合电源插座，可委托合格电工安装适当的电源插座；3. 为了减小伤害的风险，当产品在小孩附近使用时，要严密监管；4. 请勿在湿度很大的地方使用机器，例如靠近浴缸、洗面盆、厨房水槽、湿度大的地下室或者靠近游泳池和湖泊；5. 该产品应当安装与通风良好的地方；6. 该产品必须远离热源，例如电暖炉、电热毯或者其他产生热量的产品；7. 该产品的电源类型必须符合操作知识或者产品上标明的类型；8. 该产品要配备一条两端的电源线（一段的插片长过另一端）。
这是安全装置。
如果你无法把电源插头插入电源插座，请联系电工来更换旧插座。
9. 长时间不使用时，请把电源线从电源插座中拔出，从电源插座拔出电源线时，请勿拉扯电源线，应当抓住电源插头将其拔出；10. 细心护理，请勿让杂物或者液体从其缝隙掉进机器内；11. 当有下列情况时，应委托合格维修人员修理：A．电源线或电源插头已被损坏B．杂物或者液体已掉进机内C．产品已被雨淋D．产品已不能正常操作或在演出中出现明显变化E．产品已跌坏或外观损坏12. 当出现在用户维修指南中没有描述的情况时，请勿尝试私自修理，应当委托合格的维修人员修理；13. 警告-勿让重物积压或踩踏电源线，切忌拉、拔或强力扭曲电源线。
请勿滥用电源线，不合格的电源线可能导致火灾或对人构成伤害。
目录重要的安全事项（针对火灾、电击或伤害人体的指示） (1)目录 (2)说明 (3)一、设备架构 (4)二、软件操作说明 (5)2.1 菜单栏和工具栏 (5)2.1.1文件 (5)2.1.2本地设置 (6)2.1.3设备设置 (6)1）用户管理 (6)2）场景管理 (7)3）网络设置 (7)4）串口设置 (7)5）语音跟踪 (7)6）GPIO (8)7）设备升级 (13)2.2 电平显示 (13)2.3 音频输入模块 (13)2.3.1输入源 (14)2.3.2扩展器 (15)2.3.3均衡器 (16)2.3.4压缩器 (16)2.3.5自动增益 (17)2.4场景管理和GPIO (17)2.5自动混音器 (18)2.5闪避器 (19)2.6 SPL控制（自动噪音消除） (20)2.7 混音器 (22)2.8 输出混音器 (22)2.9电话控制 (22)2.10 音频输出模块 (23)2.10.1音箱管理 (24)2.10.2反馈消除器 (25)2.10.3 限幅器 (25)三、技术指标 (26)四、常见问题 (27)说明该系列一共16个型号，各型号功能如下所示:型号输入通道输出通道基本功能反馈消除回声消除电话自动混音440/S 4 4 √880/S 8 8 √1208/S 12 8 √√1212/S 12 12 √√440/A 4 4 √√880/A 8 8 √√1208/A 12 8 √√√1212/A 12 12 √√√440/C 4 4 √√√880/C 8 8 √√√1208/C 12 8 √√√√S1212/C 12 12 √√√√440/TC 4 4 √√√√880/TC 8 8 √√√√1208/TC 12 8 √√√√√1212/TC 12 12 √√√√√注：说明书中的图片和功能说明是按照1212/TC系列，其他型号稍有差异。
21 AH1-TP2VN,TP4VN(3.0)分支器说明书(20121102-V121102)
AH1-TP2VN/AH1-TP4VN 分支器是AH1000小区智能化管理系统的中间设备之一。
安装在楼层处，主要负责室内分机的地址设置与分配，控制系统设备间的操作时长，并具有选通和隔离分机作用、入户线短路保护功能。
产品说明书注意事项●本产品应由专业工程施工人员进行安装和调试，以确保您正常使用。
●按说明书安装完毕，先确认整个系统接线正确无误，方可接通电源。
●通电后发现异常，应立即切断电源，以免给您带来不必要的损失。
●如遇设备故障，切勿自行拆卸维修，请与产品售后服务部门联系。
V121102MFS0726分支器1.端口图示AH1-TP2VN AH1-TP4VN单位：mm外观尺寸：144.9mm ×94.9mm ×33.3mm安装方式:明装壁挂1、状态检测分支器在上电后，首先自动检测各分机的状态，并用LED灯指示；1）首先检测第1路分机;2）如果第1路分机的入户线短路，“1”灯闪二次(灭的时间长于亮的时间); 3）如果第1路分机摘机,“1”灯闪二次(亮的时间长于灭的时间);4）如果第1路分机正常，“1”灯闪一次;按照同样的方法依次检测第2、3、4路分机，2、3、4分别指示他们的状态。
2、房号设置1)对于编码梯口机:分支器出厂默认地址设置为（0101、0102、0103、0104），上电自检完毕后分支器进入“房号设置允许”期间，在一分钟内可进行分支器房号设置，采用红外遥控器设置：1) 按“#”键，四个指示灯全部亮起，进入地址设置状态；2) 首先设置第1路分机，依次输入第1路分机的四位的房号，每输入一位，对应指示灯会闪一下，四位号码输入完毕后，按“#”键，若对应指示灯熄灭，则表示第一路房号设置完毕。
3) 接下来依次设置第2、3、4分机，当所有LED灯熄灭后，表示所有房号设置完毕。
说明：分支器在设置期间仍可支持正常的对讲工作。
设置时输入错误或按“*”键将退出房号设置，此时 LED灯全灭。
若在“房号设置允许”期间，要重新进入设置，再按“#”键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
806新风系统说明书（新风系统）型号：ADA806●产品介绍●安装说明●操作说明●服务手册目录1、使用须知 (3)2、注意事项 (3)3、设计3.1产品介绍 (3)3.2使用场所 (3)3.3工作原理 (3)3.4过滤系统 (4)3.5热交换系统 (4)3.6参考标准 (4)3.7管路设计 (4)3.8产品规格 (5)3.9功能配制 (5)4、安装说明4.1产品支架安装步骤............................................................6-7 4.2产品进、排风管安装步骤...................................................6-7 4.3连接电源负载要求 (8)5 操作说明5.1主机操作说明 (8)5.2遥控器操作说明 (9)5.3遥控器设置注意事项 (9)6、服务和维护指南6.1保养与维护 (10)6.2产品进风、回风滤网清洗 (10)6.3常见故障排除 (10)6.4装箱清单 (10)6.5爆炸图 (11)7、电路参考资料7.1 ADA806接线图 (12)1、使用须知●安装和使用本产品前，请仔细阅读本说明书，错误安装或不当使用会导致产品的损坏或危险事故的发生。
●确认电源的电压和频率符合本产品的要求。
●安装人员必须是有经过严格培训,有经验的技术人员。
2、注意事项2.1请勿随意拆卸机器或把金属杆棒伸入机内，否则有触电危险。
2.2请勿将产品放置于高温、高湿或易燃气体、液体的环境中使用。
2.3要迅速清新空气，请将风量选择按键置于高速位置；2.4长期不用，断开电源与本机的连接。
2.5如果电源软线损坏，必须用专用软线或从其制造商或维修部买到的专用组件来更换。
2.6本机设有安全自动保护开关，当门板打开后自动切断电源，任何时候不能人为地短接安全自动保护开关。
2.7若本机有故障时，必须请指定的专业维修部维修，或由制造厂家的维修部进行维修。
3、设计3.1、产品介绍ADA806新风系统具有独特的创新设计，实现结构紧凑、安装方便以及完美的静音效果。
ADA806新风系统除具有一般的换新风和能量回收功能外，还结合温度补偿技术，这将使产品更适合使用于各个不同的环境场所（但不能用于浴室或厨房内）。
3.2、使用场所ADA806新风系统带有自动送、排风、自动温度补偿功能、能量回收的综合型空气调节系统。
该系统可应用于卧室、客厅、KTV、夜总会等的通风、空气净化、室内保温及空气加热。
能将室内的异味、有害化学气体、污染物和湿气等通过该系统排出室外。
3.3、工作原理ADA806型新风系统是为了提供新鲜空气并且把室内不新鲜气体排到室外而设计,该产品可以通过系统中的出风风机把室内不新鲜的空气排出,并且通过进风风机将新鲜的空气吹进室内。
室外空气在进入室内的过程中，通过前置过滤器进行除尘过滤，然后与热交换器进行能量交换，使得进入室内的空气既洁净，又可有效控制外界温度对室内空气温度的影响。
ADA806型新风系统在夏天使用时，通过热交换，可有效的将外界的热风进行降温处理，从而降低室内空调的能耗；在冬天使用时，除了利用热交换器进行能量交换，还可通过设定合适的感应温度，对进入室内的空气进行加热，保证室内温度不会因室外的冷空气进入而下降。
3.4过滤系统ADA806新风系统的热交换芯体（热交换模块）是用导热性最好的纳米膜材料制作而成，具有重量轻、交换效率高、使用时间长、不产生冷疑水等特点。
3.6、参考标准现在有多种标准来指导引入新鲜空气从而保持室内的健康空气环境.A.ASHRAE（美国采暖、制冷与空调工程师学会）62-1989标准用来衡量室内空气质量. 建议室内应达到0.35ACH(每小时空气交换率),但在生活环境不能少于每人15cfm(25CMH) 。
B.<<中国室内空气质量规定>>要求生活环境应达到每人至少30CMH（立方米/小时）。
C.本公司（AIRDOW）产品在普通室内可达到0.6ACH,这个空气交换率可以满足每人30CMH的要求.例:如果在一间15平方米的公寓里,纯建筑高度是 2.6米(包括吊顶空间高度)，空气交换率是0.6 ACH，则换气量=15 *2.6*0.6ACH=23.4CMH可以看出,这些标准仅仅是规定了最小的空气交换率要求。
具体的安装标准要依据实际环境和功能上的要求来规定。
3.7管路设计:重要:整个管路设计必须请专业的人员进行。
请向AIRDOW（奥得奥）专业授权人员或技术服务部取得技术支持。
管路设计和安装必须符合HV AC（暖通与空调）标准,让一部分新鲜空气可以进入到房间,并让等量废气排出。
请尽量让管路尽可能的减少弯曲铺置，管道室外敞开口应避开废气较多的地方（如厨房抽油烟机的排气口）。
3.8.1 若用管道安装时需采用柔性铝管或塑管。
3.8.2支管采用至少能耐压0.6MPa 的PVC 管。
3.8.3室外风口需采用雨罩的防护。
3.8.4如果管路全部采用柔性管，最大支管路距离不超过十米，每隔1 米加管箍必须注意避免气体从敞开的气道或其他明火产品回流进室内。
3.8产品规格此规格书中所显示之产品规格参数，并不包含一般制造公差，故实际产品可能与所列规格不完全一致。
本产品是在严格受控的标准环境之下测定，如果环境条件改变，在性能表现上会有微小的差异。
3.9功能配置：4、安装说明●产品应该安装在靠近室外的墙壁内侧。
●产品底部应离地面1.0米以上，利于室内空气循环。
●尽量将产品设置在最能节省管路的位置.●将产品安装在最靠近已带有额定电压的电源插座旁，但不得直接安装于电源插座下面。
4.1产品支架安装步骤4.1.1取出806产品，拆下产品顶部的定位板，取出安装支架，把支架垂直靠在墙上所安装的合适位置（注意支架的方向），将支架上的六个安装螺丝孔的位置刻画在墙壁上（安装步骤见图1-4）下拉定位板螺丝图1 （旋开定位板螺丝） 图2 （取出定位板） 图3（往下拉取出支架）图4（螺丝孔位置刻画于墙壁）4.1.2在对应的刻画位置分别在墙上钻孔，孔径为φ8x30mm （6个），注意对准孔的中心点，不能钻偏孔位。
然后将直通塑料膨胀钉打入孔内，再把支架用φ5x35mm螺丝固定在塑料膨胀钉上注意支架的方向（见图5-6）图5 （刻画位置钻孔并装入塑料膨胀钉）图6（用螺丝把支架安装于墙上，注意支架的方向不能装反）4.1.3将产品背部的挂勾对准支架挂槽，装入支架往下拉紧，使产品顶部与支架平齐，再装回顶部的定位板。
（见图7-8）图7 （产品的挂勾对准支架挂槽）图8（装入产品使产品顶部与支架平齐）4.2产品进、排风管安装步骤4.2.1在进、排风管相应位置的墙壁上钻两个φ110mm的孔（为避免空气回流，建议进、排风管的距离至少大于300mm以上）。
4.2.2将软管分别套入机器的进、排风的管口上，用尼龙线扣加固软管，再套入墙壁孔内（见图9）图94.2.3将雨罩从外墙装入与软管接合，用尼龙线扣加固，然后压入墙壁孔内，并与墙壁紧密配合牢靠（不可脱落）。
4.2.4安装完毕后，请仔细检查机器是否安装牢固，进、排风口有无安装不良等现象，确认无误后，方可接通主机电源。
4.3连接电源负载要求该产品电源要求220V，50Hz，单相供电，额定电流8.5A ，与主机连接使用的电源插座要能承受10A以上电流。
5、操作说明5.1主机操作说明：5.1.1 取出随机配套的电源线，一端插到产品电源座上，另一端接到产品额定电压的电源插座上,开启外置电源开关，此时听到”嘀”一声,机子处于待机状态。
5.1.2 按“”键：按机器的“”键,机器开机，开机默认“L”工作模式，风速为低速，温度默认设定16℃；其定义是：当室外进入室内的空气温度低于16℃时，机器将自动对进入室内的空气进行加热；当室外进入室内的空气温度高于16℃时，机器对进入室内的空气不进行加热5.1.3按“”键：可调整风量的大小，“L”为低风量；“M”为中风量；“H”为高风量。
5.2 遥控器操作说明5.2.1遥控器电池的安装A将遥控器背面电池盖打开。
B按遥控器电池盒上的极性标记装入二节AAA 1.5V电池，“+”为电池的正极。
C将遥控器电池盖装回原位。
5.2.2遥控器按键功能（图10）图10（遥控器按键功能）5.2.2.1按遥控器“电源”键：可实现主机的开/关机；开机后的工作模式与主机按键“”相同。
5.2.2.2按遥控器上的“12℃/16℃”键：感应温度在12℃/16℃转换，遥控器LCD屏对应的显示。
5.2.2.3按遥控器上的“L、M、H”：可分别实现风量的低、中、高控制，遥控器LCD屏对应的显示。
5.2.2.4按遥控器上的“4h、8h、12h”键：可分别实现4h、8h、12h小时后自动关机，遥控器LCD屏对应的显示。
5.2.2.5按遥控器上的“加热”键：可强制启动或关闭加热功能，遥控器LCD屏对应的显示。
5.3遥控器设置注意事项：5.3.1、在操作遥控器时，必须要将遥控器对准主机进行操作，确认主机有“滴”声表示主机已接到指令；若主机无“滴”声，表示主机没接到指令，即应重新设置。
温馨提示：遥控器必须在规定范围内进行操作，本遥控器的遥控有效距离为：0.5~10米，遥控角度为：小于45度6、服务与维修指南6.1保养和维护该产品不需要太多的保养和维护。
然而，产品吸尘工作太久也需要常规的除尘维护。
清洁时间间隔根据使用场所的不同而稍有不同，一般使用1个月左右清洁一次.6.2产品进风过滤器、回风滤网清洗6.2.1进风过滤器清洗：用童锁钥匙按图示打开门盖，取出进风过滤器，用水（必要时可加适量洗洁剂）进行冲洗，待凉干后装回机器（图11-13）童锁钥匙图11（童锁钥匙在门盖孔往下压）图12（门盖向右打开）进风过滤器6.2.2（图6.4装箱清单请确认所有的配件都完好无缺,新风系统是装配好后进行装运的。
6.5爆炸图（图15）排风口图15（产品爆炸图）7、电路参考资料（图16）7.1 ADA806接线图排风风机进风风机加热模块显示控制板电源控制板图16（电路接线图）。
