S7-400H冗余配置过程
S7-400硬冗余连接设置说明
S7-400 硬冗余连接设置说明一. 简述S7-400H 是西门子提供的冗余PLC，为双机架硬件级热备产品，通过主、从两个机架，两套完整独立的系统，两套机架上的热备单元通过光纤通讯。
可以通过它的硬冗余功能，实现减少因故障或错误而导致的生产损失。
组态王支持与西门子S7-400H之间的通讯，针对西门子S7 414-4H PLC 硬冗余系统设计，采用TCP方式通讯。
1. 现场控制柜设备为两个机架上各一块414-4H CPU模块，光纤连接做CPU冗余；2. 每个机架配置一块CP443-1 以太网通讯模块，与上位工程师站以太网通讯卡连接做以太网冗余；组态王共为西门子的S7 系列PLC的以太网TCP协议设计开发两款驱动，分别为S7-TCP和S7-ProdaveIE ，可以与S7 全系列PLC以TCP方式通讯。
经过测试，组态王可以支持的通讯方式如：（√表示支持冗余，×表示不支持冗余，/ 表示工程师站中控制面板PG/PC Interface 不做配置）表冗余通讯方式支持程度测试表注：CP433网段单双指CP433的ip 地址是否在两个子网IP 段上。
如和为单网段，和为双网段1. 普通网卡+ S7-TCP 的适应支持能力最高，只需要在工程师站控制面板中为普通网卡配置相应网段信息，就可以完成S7 400H的单双网段，单双网卡冗余功能。
2. 普通网卡+ S7-ProdaveIE 需要在工程师站控制面板中配置PG/PC Interface 访问点能完成单网卡单双网段冗余。
3. CP-1613 + S7-ProdaveIE 在工程师站控制面板中配置PG/PC Interface 访问点后能完成单网卡，单网段冗余。
v1.0 可编辑可修改3 北京亚控科技发展有限公司以下各图为设备网络连接拓扑结构（普通网卡和 CP1613这里统称为通讯卡）：图 1 单通讯卡单网段连接方式图 2 单通讯卡双网段连接方式S7 400H S7 400H工程师站v1.0 可编辑可修改1. 在 STEP 7编程软件中对 S7-400 硬件系统进行组态 填加 SIMATIC H Station 及其中的 CPU 模块 和 CP 模块，实际设置以用户 配置为准，此处不再赘述。
S7-400H冗余系统硬件组态-操作流程
一．所需软硬件：所需软件：STEP7 V5.4 SP3所需硬件：一套S7-400H PLC，包括：(1) 1个安装机架UR2-H(2) 2个电源模板PS 407 10A(3) 2个容错CPU，CPU414-4H或CPU 417-4H(4) 4个同步子模板(型号必须相同)(5) 2根光缆必备的附件，如PROFIBUS 屏蔽电缆及网络连接器等。
二．硬件安装（1）设置机架号CPU V3版本，通过同步子模板上的开关设置；CPU V4版本，通过CPU背板上的开关设置；CPU通电后此机架号生效。
（2）将同步子模板插到CPU板中。
（3）连接同步光缆将两个位于上部的同步子模板相连；将两个位于下部的同步子模板相连；在打开电源或启动系统之前要确保CPU的同步光缆已经连接。
同步光纤连接如图1所示：图1 S7-400H 同步光纤的连接三．通过STEP7进行硬件组态1．创建项目并组态S7-400H站在STEP7中新建一个项目，在“插入”菜单下的“站点”选项中选择SIMATIC H 站点，添加一个新的S7-400H的站，如图2所示：图2 创建项目和添加S7-400H站2. 配置硬件(1) 在S7-400H站目录下，双击“硬件”打开硬件配置；(2) 添加一个UR2-H机架，如图3所示：图3 添加UR2-H机架3. 配置电源和CPU，并设定CPU上PROFIBUS DP主站的地址，默认为2，如图4所示：图4 添加电源和S7-400H CPU4. 添加同步子模板到IF1和IF2槽位上,如图5所示：图5 添加同步子模块5）添加以太网网卡，设置MAC网络地址和IP地址，如图6所示：图6 添加以太网网卡并设置MAC地址和IP地址说明：通常采用以太网与WINCC6.0进行通讯。
6) 将机架0的硬件配置复制，粘贴机架1并调整网络参数，如：以太网的MAC地址等，在硬件组态中出现两个机架，如图7所示：图7 S7-400H硬件配置图四．CPU系统参数设置对于中央处理器单元只需对机架0上的CPU定CPU参数，所设定的数值将自动分配给机架1 上的CPU。
西门子 WinCC S7-400H 冗余连接 操作指南
/CN/view/zh/108987749C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d问题描述:从V8.2开始，SIMATIC NET 支持SOFTNET-IE S7 REDCONNECT VM ，即普通网卡都可以在虚拟机环境中使用并建立WinCC 和S7-400H 的容错连接。
注意：从SIMATIC NET V8.2开始，也可以在实际的计算机环境中使用普通网卡直接建立WinCC 和S7-400H 的容错连接C o p y r i g h t S i e m e n s A G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d回答:硬件和软件环境可以通过VMware 官方网站查询支持ESXi 硬件直通的服务器列表，本例中使用的HP Compaq 8200 Elite 。
服务器硬件配置如表1所示：指标 HP Compaq 8200 Elite CPU Intel Core i5 2400 3.1GHz (4Core)内存 26GB DDR3 1600MHz 硬盘 500G普通网卡Intel 82579LM Gigabit表1服务器、管理机和客户机的软件配置如表2所示：计算机 软件配置服务器VMware ESXi Server 5.5 Updata1 管理机 （工程师站）Windows 7 Ultimate SP1 VMware vSphere Client 5.5 STEP 7 Professional 2010 SR3WinCC V7.2 Update3 SIMATIC Net V12表2服务器上运行的虚拟机的软件配置如表3所示：软件操作系统 Windows Server 2008 R2 Standard SP1 SIMATICWinCC V7.2 Update3 SIMATIC Net V12表3操作步骤ESXi 服务器和管理机的安装和配置，请参考相关文档，在这里不再赘述。
step-7-400PLC-H站点PROFINET组态冗余

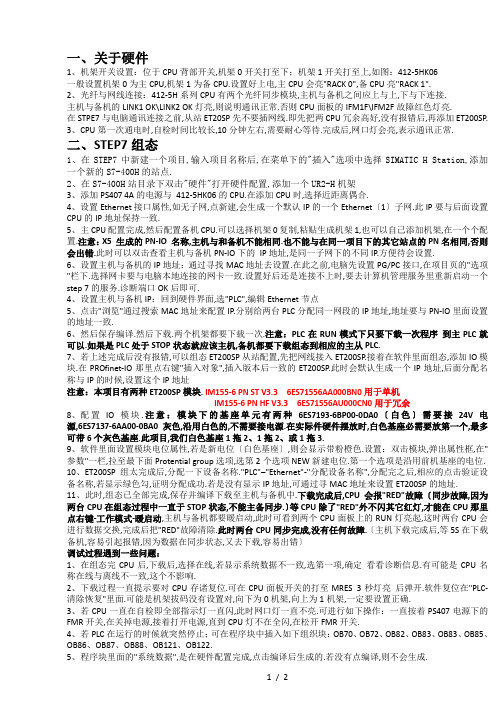

一、关于硬件1、机架开关设置：位于CPU背部开关,机架0开关打至下；机架1开关打至上,如图：412-5HK06一般设置机架0为主CPU,机架1为备CPU.设置好上电,主CPU会亮"RACK 0",备CPU亮"RACK 1".2、光纤与网线连接：412-5H系列CPU有两个光纤同步模块,主机与备机之间应上与上,下与下连接.主机与备机的LINK1 OK\LINK2 OK灯亮,则说明通讯正常.否则CPU面板的IFM1F\IFM2F故障红色灯亮.在STPE7与电脑通讯连接之前,从站ET20SP先不要插网线.即先把两CPU冗余高好,没有报错后,再添加ET200SP.3、CPU第一次通电时,自检时间比较长,10分钟左右,需要耐心等待.完成后,网口灯会亮,表示通讯正常.二、STEP7组态1、在STEP7中新建一个项目,输入项目名称后,在菜单下的"插入"选项中选择SIMATIC H Station,添加一个新的S7-400H的站点.2、在S7-400H站目录下双击"硬件"打开硬件配置,添加一个UR2-H机架3、添加PS407 4A的电源与412-5HK06的CPU.在添加CPU时,选择近距离偶合.4、设置Ethernet接口属性,如无子网,点新建,会生成一个默认IP的一个Ethernet〔1〕子网.此IP要与后面设置CPU的IP地址保持一致.5、主CPU配置完成,然后配置备机CPU.可以选择机架0复制,粘贴生成机架1,也可以自己添加机架,在一个个配置.注意：X5 生成的PN-IO 名称,主机与和备机不能相同.也不能与在同一项目下的其它站点的PN名相同,否则会出错.此时可以双击查看主机与备机PN-IO下的IP地址,是同一子网下的不同IP.方便待会设置.6、设置主机与备机的IP地址：通过寻找MAC地址去设置.在此之前,电脑先设置PG/PC接口,在项目页的"选项"栏下.选择网卡要与电脑本地连接的网卡一致.设置好后还是连接不上时,要去计算机管理服务里重新启动一个step 7的服务.诊断端口OK后即可.4、设置主机与备机IP：回到硬件界面,选"PLC",编辑Ethernet节点5、点击"浏览"通过搜索MAC地址来配置IP.分别给两台PLC分配同一网段的IP地址,地址要与PN-IO里面设置的地址一致.6、然后保存编译.然后下载.两个机架都要下载一次.注意：PLC在RUN模式下只要下载一次程序到主PLC就可以.如果是PLC处于STOP状态就应该主机,备机都要下载组态到相应的主从PLC.7、若上述完成后没有报错,可以组态ET200SP从站配置,先把网线接入ET200SP.接着在软件里面组态,添加IO模块.在PROfinet-IO那里点右键"插入对象",插入版本后一致的ET200SP.此时会默认生成一个IP地址,后面分配名称与IP的时候,设置这个IP地址注意：本项目有两种ET200SP模块. IM155-6 PN ST V3.3 6ES71556AA000BN0用于单机IM155-6 PN HF V3.3 6ES71556AU000CN0用于冗余8、配置IO模块.注意：模块下的基座单元有两种6ES7193-6BP00-0DA0〔白色〕需要接24V电源,6ES7137-6AA00-0BA0灰色,沿用白色的,不需要接电源.在实际件硬件摆放时,白色基座必需要放第一个,最多可带6个灰色基座.此项目,我们白色基座1拖2、1拖2、或1拖3.9、软件里面设置模块电位属性,若是新电位〔白色基座〕,则会显示带粉橙色.设置：双击模块,弹出属性框,在"参数"一栏,拉至最下面Protential group选项,选第2个选项NEW新建电位.第一个选项是沿用前机基座的电位.10、ET200SP组太完成后,分配一下设备名称."PLC"–"Ethernet"-"分配设备名称",分配完之后,相应的点击验证设备名称,若显示绿色勾,证明分配成功.若是没有显示IP地址,可通过寻MAC地址来设置ET200SP的地址.11、此时,组态已全部完成,保存并编译下载至主机与备机中.下载完成后,CPU会报"RED"故障〔同步故障,因为两台CPU在组态过程中一直于STOP状态,不能主备同步.〕等CPU除了"RED"外不闪其它红灯,才能在CPU那里点右键-工作模式-暖启动,主机与备机都要暖启动,此时可看到两个CPU面板上的RUN灯亮起,这时两台CPU会进行数据交换,完成后把"RED"故障清除.此时两台CPU同步完成,没有任何故障.〔主机下载完成后,等5S在下载备机,容易引起报错,因为数据在同步状态,又去下载,容易出错〕调试过程遇到一些问题：1、在组态完CPU后,下载后,选择在线,若显示系统数据不一致,选第一项,确定看看诊断信息.有可能是CPU名称在线与离线不一致,这个不影响.2、下载过程一直提示要对CPU存诸复位.可在CPU面板开关的打至MRES 3秒灯亮后弹开.软件复位在"PLC-清除恢复"里面.可能是机架拔码没有设置对,向下为0机架,向上为1机架,一定要设置正确.3、若CPU一直在自检即全部指示灯一直闪,此时网口灯一直不亮.可进行如下操作：一直按着PS407电源下的FMR开关,在关掉电源,接着打开电源,直到CPU灯不在全闪,在松开FMR开关.4、若PLC在运行的时候就突然停止；可在程序块中插入如下组织块：OB70、OB72、OB82、OB83、OB83、OB85、OB86、OB87、OB88、OB121、OB122.5、程序块里面的"系统数据",是在硬件配置完成,点击编译后生成的.若没有点编译,则不会生成.关于强制与监控：有两种方法1、在线状态时可以在EP200SP下的DQ块右键"监视\修改"弹出强制表.2、在程序块下新建变量表VAT,双击VAT 弹出变量表框.插入变量范围.小技巧：在插入的变量可进行全选,右键-将数值全改为1,然后继电器灯全部亮起,接着一个一个按ctrl+0将数值改为0.。
S7-400H冗余系统硬件组态 操作流程教学资料
S7-400H冗余系统硬件组态操作流程一．所需软硬件：所需软件：STEP7 V5.4 SP3所需硬件：一套S7-400H PLC，包括：(1) 1个安装机架UR2-H(2) 2个电源模板PS 407 10A(3) 2个容错CPU，CPU414-4H或CPU 417-4H(4) 4个同步子模板(型号必须相同)(5) 2根光缆必备的附件，如PROFIBUS 屏蔽电缆及网络连接器等。
二．硬件安装（1）设置机架号CPU V3版本，通过同步子模板上的开关设置；CPU V4版本，通过CPU背板上的开关设置；CPU通电后此机架号生效。
（2）将同步子模板插到CPU板中。
（3）连接同步光缆将两个位于上部的同步子模板相连；将两个位于下部的同步子模板相连；在打开电源或启动系统之前要确保CPU的同步光缆已经连接。
同步光纤连接如图1所示：图1 S7-400H 同步光纤的连接三．通过STEP7进行硬件组态1．创建项目并组态S7-400H站在STEP7中新建一个项目，在“插入”菜单下的“站点”选项中选择SIMATIC H 站点，添加一个新的S7-400H的站，如图2所示：图2 创建项目和添加S7-400H站2. 配置硬件(1) 在S7-400H站目录下，双击“硬件”打开硬件配置；(2) 添加一个UR2-H机架，如图3所示：图3 添加UR2-H机架3. 配置电源和CPU，并设定CPU上PROFIBUS DP主站的地址，默认为2，如图4所示：图4 添加电源和S7-400H CPU4. 添加同步子模板到IF1和IF2槽位上,如图5所示：图5 添加同步子模块5）添加以太网网卡，设置MAC网络地址和IP地址，如图6所示：图6 添加以太网网卡并设置MAC地址和IP地址说明：通常采用以太网与WINCC6.0进行通讯。
6) 将机架0的硬件配置复制，粘贴机架1并调整网络参数，如：以太网的MAC地址等，在硬件组态中出现两个机架，如图7所示：图7 S7-400H硬件配置图四．CPU系统参数设置对于中央处理器单元只需对机架0上的CPU定CPU参数，所设定的数值将自动分配给机架1 上的CPU。
S7400H冗余系统的配置
S7400H冗余系统的配置
第一次做400冗余项目，很多问题有些不明白：
（1）400H冗余系统CPU电源模块PS407以及接口模块电源PS307如何配置？除了PS407需要2块外，一个扩展机架也同样需要两块PS307吗？输入电源需要独立开来吗？
（2）冗余系统如何与WINCC通讯，通过以太网交换机实现吗？
（2）冗余系统需要与全厂DCS通讯连接，采用冗余通讯光缆连接，在硬件上如何实现？
请帮忙解答一下！
最佳答案
1、电源如何配置？根据估算你的系统电源消耗来选择电源。
冗余系统的主/备系统的电源最好是独立的，这样应用各自的电源才能有冗余的功能。
如果共用一个电源，一旦电源故障，整个系统全瘫痪了。
2、可以通过以太网交换机实现。
3、冗余系统需要与全厂DCS通讯连接，采用冗余通讯光缆连接，在硬件上如何实现？
最可靠的是采用冗余的环网。
见：
《西门子交换机SCALANCEX冗余环网快速入门》下
载：
/download/SearchResult.aspx?sea rchText=A0124。
S7-400硬冗余连接设置说明
S7-400硬冗余连接设置说明一. 简述S7-400H是西门子提供的冗余PLC，为双机架硬件级热备产品，通过主、从两个机架，两套完整独立的系统，两套机架上的热备单元通过光纤通讯。
可以通过它的硬冗余功能，实现减少因故障或错误而导致的生产损失。
组态王支持与西门子S7-400H之间的通讯，针对西门子S7 414-4H PLC硬冗余系统设计，采用TCP方式通讯。
1.现场控制柜设备为两个机架上各一块414-4H CPU模块，光纤连接做CPU冗余；2.每个机架配置一块CP443-1以太网通讯模块，与上位工程师站以太网通讯卡连接做以太网冗余；组态王共为西门子的S7系列PLC的以太网TCP协议设计开发两款驱动，分别为S7-TCP和S7-ProdaveIE，可以与S7全系列PLC以TCP方式通讯。
经过测试，组态王可以支持的通讯方式如：(√表示支持冗余，×表示不支持冗余，/表示工程师站中控制面板PG/PC Interface不做配置)表1 冗余通讯方式支持程度测试表注：CP433网段单双指CP433的ip地址是否在两个子网IP段上。
如192.168.0.2和192.168.0.3为单网段，192.168.0.2和192.168.1.3为双网段1. 普通网卡 + S7-TCP的适应支持能力最高，只需要在工程师站控制面板中为普通网卡配置相应网段信息，就可以完成S7 400H的单双网段，单双网卡冗余功能。
2. 普通网卡 + S7-ProdaveIE需要在工程师站控制面板中配置PG/PC Interface访问点能完成单网卡单双网段冗余。
3. CP-1613 + S7-ProdaveIE在工程师站控制面板中配置PG/PC Interface 访问点后能完成单网卡，单网段冗余。
.精品以下各图为设备网络连接拓扑结构（普通网卡和CP1613这里统称为通讯卡）：图1 单通讯卡单网段连接方式 图2 单通讯卡双网段连接方式图3 双通讯卡单网段连接方式 图4 双通讯卡双网段连接方式二. 配置说明1.在STEP 7编程软件中对S7-400硬件系统进行组态填加SIMATIC H Station及其中的CPU模块和 CP模块，实际设置以用户配置为准，此处不再赘述。
s7400冗余
s7400冗余
系统为cpu:s7-400h冗余,带三个plc站，本地1号站有4个im153冗余机架及1个ylink、，远程2号站有2个im153冗余机架及1个ylink，远程3号站有3个im153冗余机架及1个ylink，因远程站距离较远需要光缆连接，现在只知道是需要olm模块，但不知具体应怎样配置。
见附件图
图片说明：1，2#3#2，1#站
最佳答案
不知道楼主提到的配置是在step7中的配置，还是系统结构图中的olm的连接方式：
如果是系统结构图中的olm的连接方式如下：
s7400h主站连接了本地1#站及ylink后分别接两个olm 模块（每一路dp接一个olm），远程子站每个子站接2个olm 模块，到最后所有的主站及远程站中所有第一个olm连成1个环，第二个连成1个环即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 配置过程
下面按照双路冗余进行配置
3.1 配置S7-400H 过程：
1．打开SIMATIC Manager，创建新项目。
插入新的H站
2. 打开Station(1) 的硬件配置。
3. 首先插入一个机架从RACK-400 目录。
可以选择UR2-H 或两个UR1 / UR2。
4. 在槽1中插入标准电源模块。
5. 把H CPU放在槽3。
请注意CPU的硬件和固件版本。
6. 为H-CPU生成PROFIBUS-DP 子网。
7.在IF1 和IF2 插入两个同步模块。
8. 插入以太网CP 443-1。
9. 配置以太子网；取消TCP/IP 协议，指定MAC地址并激活容错连接的快速切换标志。
10. 如果机架1 的配置与机架0 的一样，你可以拷贝机架0 到机架1上。
粘贴时，你被要求创建第二个PROFIBUS-DP 子网并配置第二个以太子网。
11. 现在，你可以配置PROFIBUS 从站(比如ET-200M)。
直接插入IM 153-2 到两个PROFIBUS 子网之一，并输入地址。
ET-200M 自动地被连接在两个子网上(ET-200M的属性框中可见冗余表单)。
12. 在ET-200M 插入输入输出模块。
13. 存盘并编辑配置。
系统块(SDB) 生成在程序夹内。
14. 下载硬件配置到机架0的CPU（或称CPU 0）。
3.2 配置PC站
建立H连接之前，必须知道一些信息，比如网址，网卡。
这些信息是在STEP 7做配置时生成的。
过程：1. 插入新的PC 站
2. 打开PC Station(1) 的硬件配置。
3. 在PC机架槽1插入Application。
你可以改变他的名字（比如：WinCC-Application）：
4. 在槽2插入网卡(比如，CP1613)。
5. 配置以太网；禁止TCP/IP 并指定MAC地址。
6. 在槽3中同样方法插入第二块网卡。
然后编译，存盘。
3.3 配置容错连接过程
1. 打开第一个CPU的NetPro
2. 单击第一个CPU 414-4H (连接表便会显示在窗口下方)。
3. 双击连接表第一行。
New Connection 窗口弹出，选择连接对象，连接类型并激活Display Properties Dialog。
连接对象站SIMATIC PC Station(1)
应用WinCC-Application
连接类型S7 connection redundant
4. 单击Add 按钮，在下一个对话框里显示出configured S7 fault-tolerant connections 。
注意: 如果你要配置四路冗余，必需激活Enable max. CP redundancy (可用4 路通道)。
这只有在STEP7 V5.1 + SP1 或更高以及S7-RedConnect V1.4 或更高。
5. 存盘并编辑配置。
6. 下载配置到CPU 0 (机架0的CPU )。
3.4 设置WinCC站的PG/PC接口
STEP7 (NetPro)为PC 站产生的连接信息必须传送到WinCC站上。
STEP 7 生成的通讯配置以XDB文件形式存放在PC上。
XDB 文件包含了PC所需的特定信息；比如站点地址，使用的网卡等等。
在SIMATIC PC 站的属性页中可以看到XDB 文件的存放位置。
过程：
打开Set PG/PC-Interface。
在STEP7 配置页里填入XDB 文件的位置(单击Search 按钮寻找XDB 文件)。
注意：
正如你所看见的，WinCC也可以运行在不同的PC上。
在STEP 7 做过连接配置的修改后，一定要把更新后的XDB 文件拷贝到WinCC的PC上。
3.5 配置WinCC站
过程：
1. 打开WinCC,，创建新的WinCC 项目并插入SIMATIC S7 Protocol Suite 驱动。
2. 在命名连接通道（Named Connections channel ）下插入新连接。
3. 单击属性按钮以定义连接参数。
注册连接时，从XDB文件中寻找应用程序名和连
接名。
注意：如果XDB文件没有在Set PG/PC-Interface 里定义，那么WinCC中就不会有应用程序名和连接名的选择了。
4. 现在，和往常一样，你可以定义你的WinCC 变量和画面了。
注意：
S7-RedConnect 提供了诊断工具，可用来诊断S7 的H连接。
它位于SIMATIC > SIMATIC NET > S7 Connection Diagnostic.
4 参考
S7-400H Programmable Controller, Fault-Tolerant Systems
Order Number: 6ES7 988-8HA10-8BA0
Edition : 07/2000
备注：
在SIMATIC NET V6.0 SP4 或更高版本中，建立冗余连接的过程或有所不同，但基本原理一样。
请参考SIMATIC NET V6.0 手册中快速启动。
