冗余配置例子
1 引言
Controllogix是Rockwell公司在1998年推出AB系列的模块化PLC，代表了当前PLC发展的最高水平，是目前世界上最具有竞争力的控制系统之一，Control- logix将顺序控制、过程控制、传动控制及运动控制、通讯、I/O技术集成在一个平台上，可以为各种工业应用提供强有力的支持，适用于各种场合，最大的特点是可以使用网络将其相互连接，各个控制站之间能够按照客户的要求进行信息的交换。
Controllogix可以提供完善的控制器的冗余功能，采用热备的方式构建控制器，两个控制器框架采用完全相同的配置，它们之间使用同步电缆连接，不仅控制器可以采用热备，通讯网络也可以采用相似的方式进行热备，除以上的部分可以热备外，控制器的电源也可以进行热备，这样大大提高了控制器的运行的可靠性。
2 系统介绍
在某焦化厂干熄焦汽轮机发电项目的DCS控制系统中，采用了冗余的Controllogix，系统结构如图1所示。
上位机通过交换机与PLC处理器通讯，远程框架通过冗余的ControlNet连接到控制器框架，同时，远程框架采用了冗余电源配置。
整套系统具有很高的可靠性，满足了汽轮机发电系统对于PLC控制部分需要长期无故障运行的要求。
上位机采用Rsview32软件，用以监控现场设备的运行。
图1 系统结构图
本地框架由L1和L2 框架构成，运行时L1和L2互为热备，构成了冗余，L1和L2框架各个槽位的所配置的模块如表1所示。
R1，R2和R3是远程框架，所有的点号都连接到远程框架的模块，远程框架的供电使用了AB的冗余电源(1756-PAR2)。
收藏
引用
muzi_woody
1楼2007-9-21 7:41:00
表1 L1和L2框架各个槽位的所配置的模块
设置主从控制器框架的1756-CNBR/D的节点地址时应注意，他们的地址拨码应该相同，应该是系统中挂接在冗余ControlNET网上所有节点的最高地址，在本系统里面都设置为4，远程站的节点地址分别为1，2，3。
在冗余系统正常运行时，从控制器框架的CNBR/D 节点地址会自动加1，变为5。
1757-SRM是用于同步的冗余模块，主从控制器框架的SRM通过光纤连接。
正常工作时，1756- L61中所有的程序和数据通过光纤进行同步，在RSLOGIX5000编程中，不必对此模块进行组态。
1756-ENBT是以太网接口模块，通过网线连接到交换机。
ENBT的地址分配为两个连续的IP即可，在这个系统中IP地址分别为192.168.1.11和192.168.1.12。
3 模块的升级
冗余系统中，主控制器框架和从控制器框架上各个模块的版本必须严格一致，
并到达到要求的版本号，否则无法正常工作。
当版本不一致时，在RSLinx中可能无法看到从控制器框架上的处理器，同时，从控制器框架的处理器状态指示灯(OK灯)变为红色长亮。
因此，一般系统在第一次上电时，需要进行固件升级。
根据AB公布的信息，当前一些模块的固件版本如表2所示，这个版本同样适用于1756-L62, 1756-L63。
表2 一些模块的固件版本
上电后，首先在RSLinx中检查模块的版本号，如果与表2不一致，需要到AB 网站上去下载这个版本的升级包V13.71 Redundancy Bundle。
升级工作需要使用Rockwell 的固件升级软件ControlFLASH。
升级前，先要取消SRM的从框架资格，在RSLinx中，从框架比主框架的节点地址大1。
从图标上进入1757-SRM的属性，找到Configration的Auto-Synchonization选项，将参数改为NEVER.然后进入Synchonization选项卡，单击Disqualify Secondary(取消从框架资格)，这个时候主从处理器之间就不会同步了。
升级时，先打开一个处理器框架的电源，关闭另一个框架的电源。
等1757-SRM 显示PRIM后，在RSLinx中可以找到这个框架中的模块。
然后使用ControlFLASH分别进行升级。
升级完毕后，关闭这个处理器框架的电源，打开另一个框架的电源，也如此进行升级。
升级完毕后，进入1757-SRM的属性，将从控制器设为主控制器，使用RSLogix5000将程序下载到从处理器，关闭机架电源，进入从1757-SRM的属性，选择BecomePrimary,然后进入RSLogix5000的通讯菜单，清除掉故障。
完成以上升级工作后，主从控制器框架都上电，然后使用RSNetWorx for ControlNET对网络进行调度。
在正常工作情况下，一般哪一个框架先上电，哪一个就是主框架，另一个是从框架，主框架的1757-SRM会显示PRIM，从框架的会显示SYNC。
正常运行时，在SRM属性中可以进行主从的切换。
如果显示状态与这个不一致，表示系统同步出现问题，需要进行进行检查，刚上电时因为SRM需要自检，可能要花一些时间。
如果同步光纤、ControlNET或者以太网出现连接问题，都有可能导致同步不正常。
在RSLogix5000中进行冗余系统的编程时，只能使用一个连续性任务或几个周期性任务。
尽量不要使用SINT和INT型的数据，另外，数据的定义最好都采用数组完成，这样可以提高同步时的效率。
在打点和程序调试期间，由于经常下载程序，这个时候容易导致同步出错，最好在1757-SRM中把自动同步选项设为禁用，采用手动的方式进行同步。
等调试完毕后，再把这个选项打开，正式将系统投运。
4 RSLinx中的冗余配置
为了保证冗余系统能够和上位机的HMI软件正常通讯，需要在RSLinx中进行冗余配置。
RSLinx中，首先定义两个Topic，分别指向主框架和从框架的处理器，然后，在Alias Topic中，定义一个别名Topic，指向刚才定义的两个Topic，在使用时，HMI中的节点的定义只要指向别名Topic就可以了，当处理器发生主从切换时，HMI仍然可以保持正常的通讯。
引用
muzi_woody
2楼2007-9-21 7:41:51
5 SRM时间同步
1757-SRM正常运行时，需要对同步过程中发生的事件按照时间顺序进行记录，1757-SRM出厂时的缺省时间不是当前的时间，因此需要对SRM进行时间重新设置。
在设置1757-SRM时间时，笔者采用编程的方式将1757-SRM的时间与处理器的时间进行同步，同时，利用AB提供的时间同步工具，笔者可以将处理器的时间与上位机的时间进行同步，这样也就实现了1757-SRM与上位机的时间同步。
在RSLogix5000中添加程序，如图2所示:
图2 RSLogix5000中添加程序
GSV中读出的时间数据写入到WCT(WCT定义为DINT[2].)然后，由MSG把数组WCT的值写入到SRM的时间属性。
MSG指令的设置如图3所示。
图3 MSG指令的设置
通讯配置如图4所示。
通讯配置的格式为:1，SRM的槽号。
图4 配置显示
这一程序表示从处理器中读出时间，放入到WCT中，然后把WCT的值写入到SRM 中。
程序运行后，处理器和SRM的时间就实现同步了。
然后在上位机运行时间同步工具。
"C:Program FilesRockwell SoftwareRSLogix 5000 ToolsLogix5000 Clock Update Tool"
先添加设备，从RSWho中选中要同步的处理器。
在添加的处理器图标上点击鼠标右键，在弹出的菜单中选择synchronize device，这样就实现了上位机与CPU的时间同步。
那末也就实现了SRM与上位机的时间同步。
如果Controllogix的时间误差较大，但又对SRM的时间要求较高，可以利用时间同步工具的常驻内存运行功能，实现实时的时间同步。
在scheduled synchronizations 菜单中可以添加需要进行实时时间同步的CPU，同步的时间间隔进行相应的配置后，就可以实现实时的时间同步了。
利用这个原理，通过相应的设置，可以实现同一网络中不同Controllogix处理器之间的时间同步，或者不同SRM之间的时间同步，也可以时间不同网络之间的时间同步。
6 处理器的故障处理
虽然在处理器发生故障时，会导致处理器的切换，但我们可以通过编程来防止可以预见的故障的产生。
当处理器在运行过程中出现主要故障时，可以使用程序清除这一故障。
在RSLogix5000的用户自定义类型中，定义一个名为FaultData的数据类型，内部变量的数据类型如图5所示。
然后定义一个变量CHI为FaultData。
然后如图6所示添加控制器故障处理程序。
程序如图7所示。
图5 FaultData内部变量的数据类型
图6 添加控制器故障处理程序
图7 控制区故障处理程序
通过以上程序可以很好的防止处理器主要故障的发生。
一般次要故障不会引起处理器停机和冗余的切换，因此次要故障的处理程序不是很有必要。
7 结束语
引。

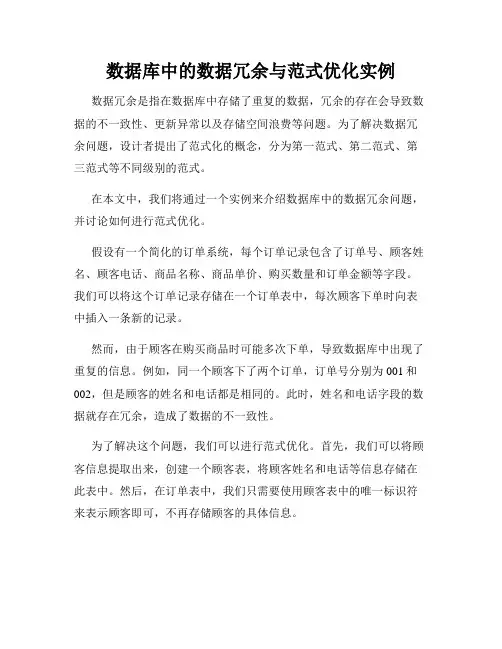

数据库中的数据冗余与范式优化实例
数据库中的数据冗余与范式优化实例数据冗余是指在数据库中存储了重复的数据，冗余的存在会导致数据的不一致性、更新异常以及存储空间浪费等问题。
为了解决数据冗余问题，设计者提出了范式化的概念，分为第一范式、第二范式、第三范式等不同级别的范式。
在本文中，我们将通过一个实例来介绍数据库中的数据冗余问题，并讨论如何进行范式优化。
假设有一个简化的订单系统，每个订单记录包含了订单号、顾客姓名、顾客电话、商品名称、商品单价、购买数量和订单金额等字段。
我们可以将这个订单记录存储在一个订单表中，每次顾客下单时向表中插入一条新的记录。
然而，由于顾客在购买商品时可能多次下单，导致数据库中出现了重复的信息。
例如，同一个顾客下了两个订单，订单号分别为001和002，但是顾客的姓名和电话都是相同的。
此时，姓名和电话字段的数据就存在冗余，造成了数据的不一致性。
为了解决这个问题，我们可以进行范式优化。
首先，我们可以将顾客信息提取出来，创建一个顾客表，将顾客姓名和电话等信息存储在此表中。
然后，在订单表中，我们只需要使用顾客表中的唯一标识符来表示顾客即可，不再存储顾客的具体信息。
通过进行范式优化，我们成功地避免了顾客信息的冗余存储，实现了数据的一致性。
此外，范式优化还有助于提高数据的更新效率和查询效率。
然而，范式化也有一些缺点。
首先，范式化会导致表的拆分，增加了数据的查询和关联操作的复杂度。
其次，在某些场景下，使用范式化的数据结构也可能导致性能下降。
例如，在订单系统中，如果需要频繁地查询订单的详细信息，由于顾客信息被拆分成了两个表，可能需要进行多次关联操作才能获取到需要的数据，影响了查询效率。
针对这些问题，我们可以在设计数据库时进行取舍，根据实际需求选择合适的范式化级别。
例如，在上述订单系统中，如果需要经常查询订单的详细信息，可以考虑将订单表中的顾客姓名和电话等信息冗余存储，以提高查询效率。
当然，在进行冗余存储时需要注意数据同步的问题，保证数据的一致性。
DS3300 多路径冗余 MPIO 配置实例
DS3300多路径冗余MPIO 配置实例1.1 需求说明IBM DS3300每控制器上配有2个iSCSI HOST Port 口。
冗余控制器需实现当任一控制器故障，自动发生故障转移（failover ），应用不发生中断。
1.2 网络拓扑网络拓扑如下图所示，存在iSCSI LAN1和iSCSI LAN2两个LAN ，cluster Node MARA 服务器上NIC2到DS3300存在2条不同路径，分别到DS3300控制器A 的iSCSI 1口和控制器B 的iSCSI 1口；NIC3同样存在2条不同路径到DS3300。
故，服务器cluster Node MARA 共有4条不同的路径到DS3300。
1.3 IP 地址规划DeviceDescriptionValueCommentsserver1hostname MARANIC 2 172.16.200.91/16 iSCSI LAN 1 NIC3172.17.200.91/16 iSCSI LAN2 server2hostnameORANIC 2 172.16.200.92/16 iSCSI LAN 1NIC3 172.17.200.92/16 iSCSI LAN2DS3300 Controller A - Mgt. 172.18.3.1/16 Management LAN Controller A - Iscsi Port 1 172.16.3.1/16 iSCSI LAN 1Controller A - Iscsi Port 2 172.17.3.1/16 iSCSI LAN 2Controller B - Mgt. 172.18.3.2/16 Management LANController B- iSCSI Port 1 172.16.3.2/16 iSCSI LAN 1Controller B- iSCSI Port 2 172.17.3.2/16 iSCSI LAN 21.4系统配置1.4.1initiator安装配置1.4.1.1initiator软件包安装windows 2003 sp2 enterprise 操作系统需要安装一下三个软件1.WindowsServer2003-KB943295-x86-CHS该补丁包包含了windows 2003最新的storagedrive。

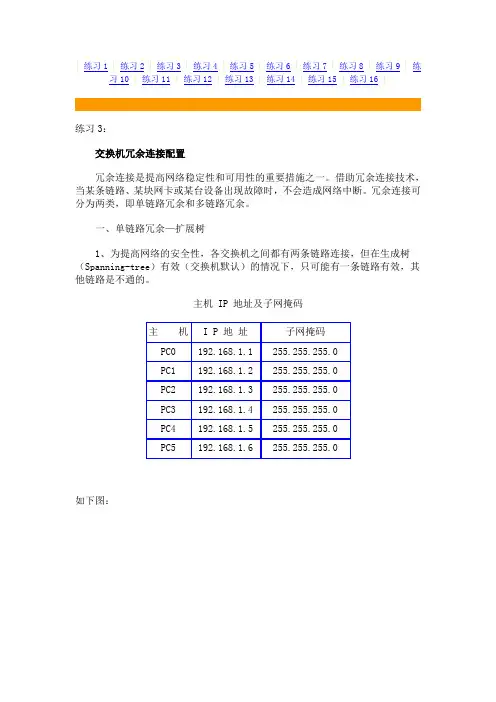

交换机冗余连接配置
