四柱万能液压机系统设计毕业设计论文
毕业设计(论文)-200T四柱式液压机结构及控制系统设计(全套图纸)
XX学院XX UNIVERSITY 本科生毕业设计及控制系统设计XX学院教务处二○一三年六月制（2015届）本科生毕业设计说明书200T四柱式液压机结构及控制系统设计2015年6月摘要本次毕业设计的主要任务为200T三梁四柱式液压机的结构设计及控制系统设计。
液压机的应用较广泛，在日常生活中到处可以见到，其基本工作原理为根据帕斯卡原理。
以液体作为传递介质，达到实现能量的转换的效果，从而实现各种锻压的成型工艺。
这种液压机适用于各种可塑性工件的压制工艺，如冲压、拉伸薄板、压制、翻边、弯曲等，也适用于砂轮成型、工件的校正、压装和各种冷挤金属零件成型、塑胶制品及粉末制品的压制成型工艺。
液压机是由主机和液压控制系统、电气控制系统组成。
液压机主机走成包括工作台、上横梁、导柱、滑块、顶出缸、主缸、安装地基等，动力机构包括泵、油箱、电机、电气控制系统、各种液压控制阀等。
动力机构在电气控制系统控制下，通过液压系统，实现能量的转换、传递和调节，完成各种工艺循环。
关键词：四柱式液压机，液压系统，电气系统，PLC控制全套图纸，加153893706ABSTRACTThe graduation design task for 200T the structure design of three beam four-column type hydraulic press machine control system design. Hydraulic press application more widely, can be seen everywhere in our daily life, its basic working principle is according to the driving principle of the liquid to liquid as PASCAL transfer media, achieve the result of realization of energy conversion, so as to realize all kinds of forging press molding process. The hydraulic press suppression techniques are suitable for all kinds of plastic parts, such as stamping, stretching, pressing plate, flanging and bending etc., can also be applied to wheel molding, artifacts of calibration, pressure equipment and a variety of cold extrusion molding metal parts, plastic products and powder products of pressure molding process. Hydraulic press is controlled by the host and hydraulic system, electrical control system. Hydraulic press host go into workbench, beams, guide pin, slide block, ejection cylinder, master cylinder, such as installation of foundation, motivation mechanism including pumps, tanks, motor, electric control system, all kinds of hydraulic control valves, etc. Dynamic mechanism under control in the electric control system, through the hydraulic system, realization of energy conversion, transfer and adjustment, finish all kinds of process cycle.Keywords:four column hydraulic machine, hydraulic system, electrical control system, PLC目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1研究本课题的意义 (1)1.2液压机的简介及发展现状 (1)1.3设计内容要求 (2)1.4给定的液压机参数 (2)1.5本章小结 (2)第2章液压机设计总体方案分析 (3)2.1 四柱液压机的组成 (3) (4) (4)2.2.2四柱式液压机的动作顺序分析 (4)2.2.3四柱式液压机的工作循环初步分析 (4)2.2.4液压机主要参数的拟定 (5)第3章四柱式液压机主机结构设计 (6)3.1 液压缸的设计 (6) (6) (7) (8) (8) (9)3.3 顶出缸计算 (13) (13) (15) (15) (16) (16) (17)第4章四柱式液压机强度计算与校核 (18) (18) (18) (18) (19) (20) (21) (22) (22) (24) (24) (25) (26) (26) (29) (29) (31)第5章液压控制系统设计 (32)5.1 液压系统流量计算 (33) (33) (33) (35) (36) (36) (37) (37)5.6 液压系统原理图拟定 (41)5.7 液压系统油路控制分析 (43) (44) (45)5.10 液压元器件 (46)5.11 液压系统温升的验算 (46)第6章液压机PLC控制系统设计............ 错误!未定义书签。
吨四柱式液压机系统的分析与设计方案
附录1燕山大学本科毕业设计<论文）开题报告课题名称：100吨四柱式液压机系统的分析与设计学院<系）：里仁学院年级专业：液压08-1班学生姓名：吕东指导教师：刘劲军完成日期：2018年3月一、综述本课题国内外研究动态，说明选题的依据和意义液压机是一种以液体为工作介质，用来传递能量以实现各种工艺的机器。
液压机被广泛应用于机械工业的多领域，例如在锻压领域中，液压机广泛用于自由锻造、模锻、冲压、挤压、剪切、拉拔成型及超塑性成型等许多工艺中；而在机械工业的其他领域，液压机更被应用于粉末制品，塑料制品、磨料制品、金刚石成型、校正压装、打包以及橡胶注塑成型等不同的工业领域。
液压机是根据帕斯卡原理制成的，这里假设液体是不可压缩的，管道也假设为绝对刚性，不发生弹性变形。
液压机一般由本体<主机），动力系统以及液压控制系统三部分组成。
最常见的液压机本体结构是三梁四柱上传动式。
动力系统主要提供液压机工作时所需要的高压液体并接收回程排回的低压液体。
液压控制系统主要将动力系统提供的高压液体在准确的时间和地点输送到所需要的工作缸处并将各缸排回的低压液体输送回动力系统。
早在1662年，帕斯卡就发现了利用液体产生很大力量的可能性，179 5年，英国人Bramah取得了第一个手动液压机的专利，但真正液压机的发展历史不到200年。
随着西方资本主义的发展，蒸汽机的发明，引发了工业革命，具有悠久历史的锻造工艺也逐步由手工锻造转变为机器锻造。
16世纪初，出现了第一批水利机械锤。
1893年，第一台蒸汽锤出现。
此后，伴随着机械工业的发展，锻件尺寸越来越大，锻锤已做到落下部分超过100吨，如此笨重的锤，操作困难，振动十分巨大。
1859~1861年在维也纳铁路工厂有了第一批用于金属加工的7000KN，10000KN，和12000KN的液压机。
1884年，英国曼彻斯特首先使用了锻造钢锭用的锻造水压机，与锻锤相比，运动部件不必那么重，振动又小，发展很快。
四柱型液压机的液压系统设计毕业论文
毕业设计（论文）题目:Y32-100四柱型液压机的液压系统设计学院机电工程与自动化学院专业(层次) 机械制造及自动化（专升本）年级班级三一重工学生姓名许文斌学号114A2248指导教师谈仁年上海大学成人教育学院毕业论文设计目录摘要绪论第一章液压机的特点1.1液压机的特点 (6)1.2液压原理设计 (6)1.3 四柱型液压机工作原理 (7)第二章液压系统的设计及计算2.1Y32-100型四柱式液压机的主要技术参数 (8)2.2Y32─100型四柱式万能液压机系统工况图 (9)2.3液压基本回路及各控制阀 (9)2.3.1概述 (9)2.3.2Y32─100型四柱式万能液压机工作循环图 (14)2.4液压缸的设计 (14)2.4.1主液压缸 (14)2.4.2顶出液压缸 (16)2.4.3液压缸运动中的供油量 (17)第三章常用液压元件和液压油的选择3.1泵的选择 (18)3.2电动机的选择 (18)3.3液压控制阀的选择 (19)3.4液压油的选择 (19)3.5液压辅助件 (20)3.5.1管件 (20)3.5.2滤油器 (21)3.5.3压力表及开关 (22)3.5.4油箱 (22)3.6液压系统的安装.使用和维护 (22)3.6.1液压元件的安装 (22)3.6.2液压系统的使用 (23)3.6.3液压系统的调整 (24)第四章四柱液压机液压系统故障诊断4.1四柱液压机液压系统常见故障病因 (25)4.2故障诊断技术及应用 (26)结论 (28)致谢 (2)8参考文献 (29)摘要液压机是随着液压传动技术产生的，而液压传动的主要理论依据是流体力学中的帕斯卡原理、连续性原理以及能量守恒定理。
随着我国工业和科学技术的不断发展液压传动技术在诸多领域得到了越来越广泛的应用。
因此，由液压传动所产生的液压机也越来越受到人们的欢迎。
本设计主要是从概论、本体结构的设计及设计计算和液压系统的设计三个方面来叙述的，并详细说明了液压机的工作原理、特点、分类、基本参数及其零件等。
双缸四柱式液压机液压系统设计和plc控制大学论文

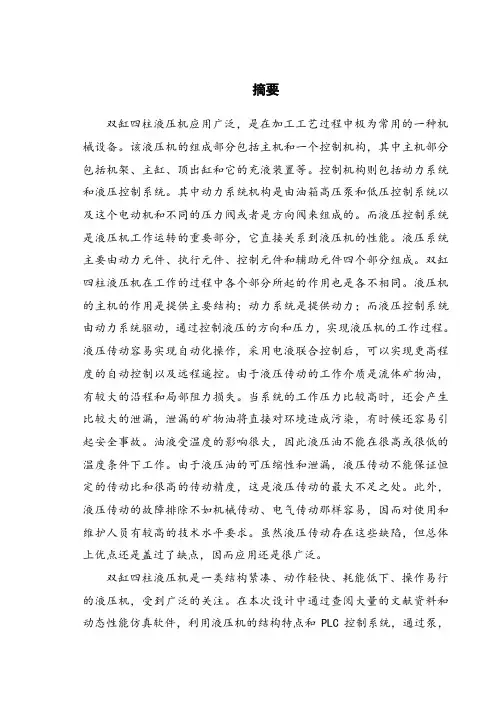

摘要双缸四柱液压机应用广泛，是在加工工艺过程中极为常用的一种机械设备。
该液压机的组成部分包括主机和一个控制机构，其中主机部分包括机架、主缸、顶出缸和它的充液装置等。
控制机构则包括动力系统和液压控制系统。
其中动力系统机构是由油箱高压泵和低压控制系统以及这个电动机和不同的压力阀或者是方向阀来组成的。
而液压控制系统是液压机工作运转的重要部分，它直接关系到液压机的性能。
液压系统主要由动力元件、执行元件、控制元件和辅助元件四个部分组成。
双缸四柱液压机在工作的过程中各个部分所起的作用也是各不相同。
液压机的主机的作用是提供主要结构；动力系统是提供动力；而液压控制系统由动力系统驱动，通过控制液压的方向和压力，实现液压机的工作过程。
液压传动容易实现自动化操作，采用电液联合控制后，可以实现更高程度的自动控制以及远程遥控。
由于液压传动的工作介质是流体矿物油，有较大的沿程和局部阻力损失。
当系统的工作压力比较高时，还会产生比较大的泄漏，泄漏的矿物油将直接对环境造成污染，有时候还容易引起安全事故。
油液受温度的影响很大，因此液压油不能在很高或很低的温度条件下工作。
由于液压油的可压缩性和泄漏，液压传动不能保证恒定的传动比和很高的传动精度，这是液压传动的最大不足之处。
此外，液压传动的故障排除不如机械传动、电气传动那样容易，因而对使用和维护人员有较高的技术水平要求。
虽然液压传动存在这些缺陷，但总体上优点还是盖过了缺点，因而应用还是很广泛。
双缸四柱液压机是一类结构紧凑、动作轻快、耗能低下、操作易行的液压机，受到广泛的关注。
在本次设计中通过查阅大量的文献资料和动态性能仿真软件，利用液压机的结构特点和PLC控制系统，通过泵，油缸及各种液压阀实现能量的转换，调节和运输来完成各种工艺动作，从而进一步设计出液压机的液压系统和PLC的系统设计。
该液压机的主要技术指标：公称力6300KN,顶出力1000KN，滑块行程900mm,顶出行程350mm，滑块工作速度6-10mm/s,主要设计内容如下：（1）对液压系统进行设计。
150T四柱液压机液压系统毕业设计
1 绪论本设计的容是150T四柱液压机液压系统设计。
液压技术是机械设备中广泛采用的技术方式。
该技术采用液体作为工作介质，通过动力组件将机械能转换为液体的压力能，在通过管道、控制组件，借助执行组件将压力能转换为机械能，驱动负载实现运动，完成所需动作。
液压传动相对于机械传动来说是一门新技术，液压传动系统有液压泵、阀、执行器与辅助件等液压组件组成。
液压传动原理是把液压泵或原动机的机械能变为液压能，然后通过控制、液压阀和液压执行器，把液压能转变为机械能，以驱动工作机构完成所需的各种动作。
液压传动技术是机械设备中发展速度最快的技术之一，其发展速度仅次于电子技术，特别是近年来液压与微电子、计算机技术相结合，使液压技术的发展进入了一个新的阶段。
从70年代开始，电子学和计算机进入液压技术领域，并获得了重大的效益。
例如在产品设计、制造和测试方面，通过利用计算机辅助设计进行液压系统和组件的设计计算、性能仿真、自动绘图以与资料的采取和处理，可提高液压产品的质量、降低成本并大大提高交货周期。
总之，液压技术在与微电子技术紧密结合后，在微电脑或微处理器的控制下，可以进一步拓宽它的应用领域，使得液压传动技术发展成为包括传动、控制、检测在的一门完整的自动化技术，使它在国民经济的各个方面都得到了应用。
本文研究容是150T四柱液压机液压系统设计，整个设计过程基本上体现了一个典型的液压系统的设计思路。
液压传动在金属切削机床行业中得到了广泛的应用。
例如磨床、车床、铣床、钻床以与组合机床等的进给装置多采用液压传动，它可以在较大围进行无级调速，有良好的换向性能，并易实现自动工作循环。
组合机床是由具有一定功能的通用部件（动力箱、滑台、支承件、运输部件等）和专用部件（夹具、多轴箱）组成的高效率专用机床。
组合机床加工围广、自动化程度高，在机械制造业的成批和大量生产中得到了广泛的应用。
叠加阀是在60年代由美国双A公司等较早开发的，但品种规格少，且都以小通经为主。
毕业设计(论文)-单片机控制四柱液压机设计 (全套图纸)
单片机控制四柱液压机设计I摘要本设计为中型四柱式液压机，主机最大工作负载设计为2500KN。
主机主要由上梁、导柱、工作台、移动横梁、主缸、顶出缸等组成。
通过具体的参数计算及工况分析，制定总体的控制方案。
经方案对比之后，主机部分采用“三梁四柱”式的结构形式,拟定液压控制系统原理图。
液压系统液压缸采用双作用活塞缸，采用恒功率变量泵供油。
经方案对比之后，拟定液压控制系统原理图。
为解决主缸快进时供油不足的问题，主机顶部设置补油油箱进行补油。
主缸的速度换接与安全行程限制通过行程开关来控制；为了保证工件的成型质量，液压系统中设置保压回路，通过保压使工件稳定成型；为了防止产生液压冲击，系统中设有泄压回路，确保设备安全稳定的工作。
详细设计了主机机械部分和液压部分对电气控制系统进行了简要设计。
通过液压系统压力损失和温升的验算，本文液压系统的设计可以满足液压机顺序循环的动作要求，能够实现塑性材料的锻压、冲压、冷挤、校直、弯曲等成型加工工艺。
关键词：液压系统；液压机；四柱式；单片机控制全套CAD图纸，联系1076648750单片机控制四柱液压机设计IIABSTRACTThis paper design for the medium frame of hydraulic machines, the mainframe’s largest work load design for 2500KN. Mainframe mainly by the beam、guided、worktable、mobile beams、master cylinder、cylinder head out of components etc. This paper focuses on the hydraulic system design. Through specific parameters and hydraulic mechanic situation analyzes, formulation of a master control program. By contrast, developed hydraulic control system diagram To solve the master cylinder express entered the shortage of oil supply in the top of the mainframe installed oil tank. Master cylinder for the speed of access restrictions and security through the trip exchanging to control switches.To ensure the quality of the work-piece molding, in the hydraulic system installed packing loop through packing work-piece stability molding; To prevent hydraulic shocks, pressure relief system with a loop to ensure that this equipment can be a safe and stable work. In addition, the paper hydraulic station on the overall layout of the key components of the hydraulic structure、shape、technique for a specific design.By the loss of hydraulic system pressure and temperature checked. Hydraulic system is designed to meet the hydraulic action sequence and cycle requirements can be achieved by forging plastic materials, stamping, cold extrusion, straightening, bending, and other molding processes.Keywords: Hydraulic System ；Hydraulic Pressure machine；four-guideds单片机控制四柱液压机设计III目录第1章绪论 (1)1.1 液压机现状概要 (1)1.2 发展趋势 (2)第2章四柱液压机总体设计 (5)2.1 四柱液压机主要设计参数 (5)2.2 四柱液压机总体布局方案设计 (5)第3章液压系统设计 (8)3.1 液压机主缸工况分析 (8)3.1.1 主缸速度循环图 (8)3.1.2 主缸负载分析 (8)3.1.3 主缸负载循环图 (9)3.2 液压机顶出缸工况分析 (10)3.2.1 顶出缸速度循环图 (10)3.2.2 顶出缸负载分析 (11)3.2.3 顶出缸负载循环图 (11)3.3 液压系统方案的设计 (12)3.3.1 液压油缸的选择 (12)3.3.2 供油方式的确定 (12)3.3.3 基本回路的选择 (12)3.3.4 控制系统的选择 (13)3.3.5 液压原理图的拟定 (13)3.4 液压系统的计算和选择液压元件 (17)3.4.1 液压机主缸和顶出缸主要尺寸的确定 (17)3.4.2 液压系统流量计算 (19)3.4.3 电动机的选择 (21)3.4.4 液压元件的选择 (23)第4章液压机零部件设计 (24)4.1 立柱设计 (24)4.2 上横梁设计 (25)4.3 主机工作台设计 (27)单片机控制四柱液压机设计IV4.4 活动横梁设计 (28)4.5 控制台设计 (28)4.6 液压机主缸的设计 (28)4.6.1 主缸缸体材料的选择 (28)4.6.2 主缸壁厚的确定 (29)4.7 液压机顶出缸设计 (32)4.7.1 顶出缸缸体材料的选择 (32)4.7.1 主缸缸体材料的选择 (33)4.8 液压油管设计 (34)4.9 液压油箱设计 (34)第5章液压系统安全、稳定性验算 (37)5.1 液压系统压力损失的验算 (37)5.2 液压系统温升的验算 (40)第6章单片机控制系统设计 (42)6.1 单片机控制要求与总体控制方案 (42)6.1.1 单片机控制系统拟达到的控制要求 (42)6.1.2 单片机系统总体控制方案 (42)6.2 单片机芯片的选择 (42)6.2.1 CPU (42)6.2.2 扩展芯片 (42)6.3 单片机控制电路设计 (43)6.3.1 四柱液压机主电路设计 (43)6.3.2 四柱液压机控制电路设计 (43)6.3.3 单片机流程图 (44)第7章结论 (50)参考文献 (51)致谢 (52)单片机控制四柱液压机设计 11 绪论1.1 液压机现状概要国内液压机行业的现状：（1）在生产能力及市场方面，国内液压机的产量每年都有很大的增长率，其中2004年，国内液压机的销售额大约在10亿元人名币，2005年达到13亿元，到2006年第一季度，各液压机生产企业的全年订单额已基本饱和。
毕业设计论文-四柱式液压机液压系统设计(含全套CAD图纸)
属成型、薄板拉伸以及冲压、弯曲、翻边、校正等工艺的四柱式万能液压机。 性能特点：本液压机具有调整、手动及半自动三种工作方式，可实现定压和定程两种工艺 方式。定压成型时，在压制后有保压延时及自动回程动作。工作台中间装有顶出装置，除 顶出制品外，还可作为液压垫用于薄板拉伸制件的压边成型工艺，其工作压力与行程可根 据工艺需要在规定范围内调整；可用继电器控制或 PLC 控制的电气控制系统。 主要技术参数：公称力（最大压力）2000KN，回程力 400 KN，顶出力 350KN，液体最大工 作压力 25 Mpa，拉伸滑块行程 700mm, 顶出活塞最大行程 250mm, 滑块距工作台最大距离 内 1100mm。
毕业论文《PLC四柱液压机控制系统设计》
摘要四柱液压机由主机及控制机构两大部分组成。
液压机主机部分包括液压缸、横梁、立柱及充液装置等。
动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。
液压机采用PLC 控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。
该系列液压机具有独立的动力机构和电气系统，并采用按钮集中控制，可实现手动和自动两种操作方式。
该液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，压力和行程可在规定的范围内任意调节，操作简单。
在本设计中，通过查阅大量文献资料，设计了液压缸的尺寸，拟订了液压原理图。
按压力和流量的大小选择了液压泵，电动机，控制阀，过滤器等液压元件和辅助元件。
关键词：四柱；液压机；PLC 目录第1 章绪论............................................................................................................ 1 1.1 概述............................................................................................................ 1 1.2 发展趋势.................................................................................................... 2第2 章液压机本体结构设计................................................................................ 4 2.1 液压机基本技术参数............................................................................... 4 2.2 液压缸的基本结构设计........................................................................... 5 2.2.1 液压缸的类型................................................................................ 5 2.2.2 钢筒的连接结构............................................................................ 5 2.2.3 缸口部分结构................................................................................ 5 2.2.4 缸底结构........................................................................................ 5 2.2.5 油缸放气装置................................................................................ 6 2.2.6 缓冲装置........................................................................................ 6 2.3 缸体结构的基本参数确定....................................................................... 7 2.3.1 主缸参数........................................................................................ 7 2.3.2 各缸动作时的流量：.................................................................... 8 2.3.3 上缸的设计计算............................................................................ 9 2.3.4 下缸的设计计算：...................................................................... 15 2.4 确定快速空程的供液方式、油泵规格和电动机功率......................... 20 2.4.1 快速空程时的供油方式.............................................................. 20 2.4.2 确定液压泵流量和规格型号...................................................... 21 2.4.3 泵的构造与工作原理.................................................................. 21 2.5 立柱结构设计......................................................................................... 22 2.5.1 立柱设计计算.............................................................................. 22 2.5.2 连结形式...................................................................................... 24 2.5.3 立柱的螺母及预紧...................................................................... 25 2.5.4 立柱的导向装置.......................................................................... 26 2.5.5 限程套.......................................................................................... 27 2.5.6 底座.............................................................................................. 28 2.6 横梁参数的确定..................................................................................... 28 2.6.1 上横梁结构设计.......................................................................... 28 2.6.2 活动横梁结构设计...................................................................... 29 2.6.3 下横梁结构设计.......................................................................... 29 2.6.4 各横梁参数的确定...................................................................... 30第3 章液压系统及元件的设计.......................................................................... 31 3.1 液压系统原理......................................................................................... 31 3.1.1 工作原理...................................................................................... 31 3.1.2 工艺加工过程.............................................................................. 32 3.2 管道及管接头......................................................................................... 33 3.2.1 管道.............................................................................................. 33 3.3 液压控制阀的选择................................................................................. 35 3.3.1 先导式溢流阀.............................................................................. 35 3.3.2 节流阀.......................................................................................... 35 3.3.3 单向阀.......................................................................................... 35 3.3.4 电磁换向阀.................................................................................. 35 3.3.5 顺序阀.......................................................................................... 35 3.3.6 背压阀.......................................................................................... 36第4 章控制部分.................................................................................................. 37 4.1 PLC 概述.................................................................................................. 37 4.2 控制部分设计......................................................................................... 37总结...................................................................................................................... 40参考文献................................................................................................................ 41致谢...................................................................................................................... 42附录1：英文及翻译............................................................................................. 43附录2：程序梯形图............................................................................................. 51 第1章绪论1.1 概述本次设计的题目由我实习的公司提供，主要是对铝合金材料等的加工。
