复合材料飞机的雷电直接效应防护
复合材料飞机的雷电直接效应防护
复合材料广泛应用于飞机的设计。
为了便于防护设计，复合材料可分为导电复合材料和非导电复合材料。
最常见的导电复合材料是碳纤维增强复合材料（CFC）。
非导电复合材料包括玻璃纤维和芳纶纤维增强塑料，非导电复合材料包括芳纶纤维和玻璃纤维，非填充树脂，如聚碳酸酯和丙烯酸树脂有时也属此类。
用于风挡的玻璃，也是非导电的。
1.雷达罩和天线整流罩的防护
这些结构必须保持电磁场透明以保证无线电和雷达的正常工作。
因此，多数情况下，如果电透明区域大到足以使雷电通道产生击穿，只有分流条可用来进行雷电防护。
有两种分流条，连续式和间断式。
连续式分流条：连续的金属条，固定于表皮外部，截住闪电并将电流导到邻近的金属结构。
间断式分流条：连续式分流条容易降低雷达罩和整流罩的射频传输有效性，为了减小影响，可采用间断式分流条，也称钮扣条。
它包含一系列薄的导电片，用阻性材料互相连接。
间断式分流条提供许多小的气隙，在遭受雷电场时会被电离，从而使分离的导电片变成连续的，将闪电导离被防护表面。
2.其他位置复合材料的防护
如果不需要射频透明性，或者使用的是导电结构材料，则可在外部复合材料表面上使用导电覆盖层，以防止电场穿透和击穿，并传导雷电流。
防护材料包括电弧或火焰喷镀金属、金属丝织物、金属网箔片、镀铝玻璃纤维、镀镍芳纶纤维和金属涂层。
这些中的一部分也可用来防护CFC材料。
2.1电弧或火焰喷镀金属
通过将金属熔化喷镀到受防护表面（或制造零件的模子里）的固体金属涂层可以提供有效的雷电防护。
被防护蒙皮材料可以是玻璃纤维或芳纶环氧复合材料，最常用的喷镀金属是铝。
2.2金属丝织物
用小直径铝丝或铜丝编织的金属织物可以对非导电表面提供有效防护。
编织网的雷电防护能力来自于金属丝的导电能力，间隔出现的孔和脊增强了局部电场，在附着点附近涂层的很多点同时产生绝缘击穿，将雷电弧分到很多导电细丝中，每根细丝上的电流都不大，使雷电能量分散到大片区域，从而降低伤害。
2.3整体金属箔
早期用箔片作为防护手段仅限于使用无孔的整体箔片，就像家用厨房中用的那样。
金属箔可以黏结在非导电表面上提供一个导电层，但这种箔片不能光滑的覆盖在复合曲线表面，必须切断、叠接以防止起皱，这样在传导雷电流时可能在叠接处产生电弧和分层。
整体箔片有光滑和不可渗透的表面，这使它们难于接合在复合材料表面。
未与复合材料接合的区域使箔片形成分层，集结引起腐蚀的水汽。
由于这些困难，相对于其它防护方法，整体金属箔使用较少。
2.4金属网箔片
金属网箔片是通过一个碾压过程制成的，碾压时将一固体金属箔延展并打孔。
多孔箔看起来像薄薄的编织金属丝网，然而它是整块金属制成，因此比金属丝编织网有更好的导电性。
和编织金属丝网及喷镀金属一样对所有雷电分区都具有良好的防护能力。
2.5镀铝玻璃纤维
玻璃纤维可以用铝涂层包裹并编织成有良好导电能力的织物。
这种材料的好处是玻璃纤维叠层的外层可以用铝皮纤维层代替，单根纤维可以承载大量电流，因为铝和玻璃之间有良好的热耦合，玻璃提供了一个热吸收体，使铝皮可以承受相当于其本身承受能力两倍的电流。
2.6导电涂层
增加导电颗粒（如碳、铜或铝颗粒）到涂层中可以使表面有一定的导电能力从而提供一定的雷电防护能力。
不过，由于导电颗粒相互之间只有随机的联系，这种防护是微弱的，与金属丝网、箔片或喷镀层相比，导电涂层的导电性能要差的多。
2.7金属化的碳
金属化的碳纤维包括镀镍和镀铜纤维，这种材料有时被用来进行电磁屏蔽，而不是雷电防护，尤其是用在驾驶舱和设备舱内的内部复合材料上。
2.8混织金属丝
这种方法通过添加编织金属丝构成对CFC叠层的防护，金属细丝编织在CFC 叠层的外层，这些金属丝不会降低CFC材料的机械特性。
混织金属丝的防护有效性来源于叠层表面间隔出现的金属丝可以将电弧根部的电流扩散开，倍增雷电附着点，增加的附着点在传递雷电流时会产生金属丝气化，这种气化沿表面处理层爆裂，产生新的电弧根部。
试验表明混织金属丝可大大降低雷击造成的损害。
浅谈民机复材机身的闪电防护设计
浅谈民机复材机身的闪电防护设计随着民机工业的快速发展，越来越多的民用飞机开始采用复合材料机身。
与传统金属材料相比，复合材料机身具有更高的强度、更好的耐久性和较轻的重量。
但是，复材机身也存在一些挑战，其中最重要的问题是闪电防护。
本文将深入研究民机复材机身的闪电防护设计。
1. 闪电概述闪电袭击是一种自然灾害，其产生的高电压和高电流容易损坏任何材料。
在飞机上，由于其高空飞行和狭窄的进出气道，飞机是非常容易被闪电击中的。
根据统计数据，1000小时的飞行中，平均每架民用飞机都会遭受一次闪电袭击。
闪电袭击的影响非常严重。
如果被闪电直接击中，飞机的机身将出现裂纹和烧焦，影响飞机的操作和安全。
如果闪电袭击引起了电磁干扰，那么飞机上的电器设备也可能出现故障，从而影响飞机的安全性。
因此，民机厂商必须采取适当的措施，确保民机的闪电保护系统能够有效地保护飞机免受闪电袭击的影响。
传统的金属机身可以有效地进行闪电防护。
由于金属材料的导电性能非常好，它可以帮助分散电流并将其导向地面，从而保护飞机内部的电子设备。
然而，复合材料机身的绝缘性能较好，导电性能较差，无法像金属机身一样有效地分散电流。
因此，在复杂的复合材料机身上进行闪电防护是一个更具挑战性的任务。
目前，有两种主要的方法可以用来保护复合材料机身免受闪电袭击的影响：导电涂层和复合材料闪电防护。
导电涂层是一种可以增加复合材料机身导电性的涂层。
涂层通常由碳纤维、三元碳化硅或金属等材料制成，可以有效地帮助分散电流并将其导向地面。
在涂层下面，通常还会放置一层电极，以进一步提高导电性能。
虽然导电涂层可以有效地保护复合材料机身免受闪电袭击的影响，但涂层可能会增加机身的质量，从而降低飞机的综合效能。
复合材料闪电防护是一种新兴的技术，可以利用复合材料的导电特性来分散电流。
防护层由碳纤维和金属纤维混合而成，可以分散经过机身的电流，降低飞机内部电子设备受到闪电袭击的风险。
复合材料闪电防护的优点是可以保持机身的轻量化，同时减少防护层的数量和厚度。

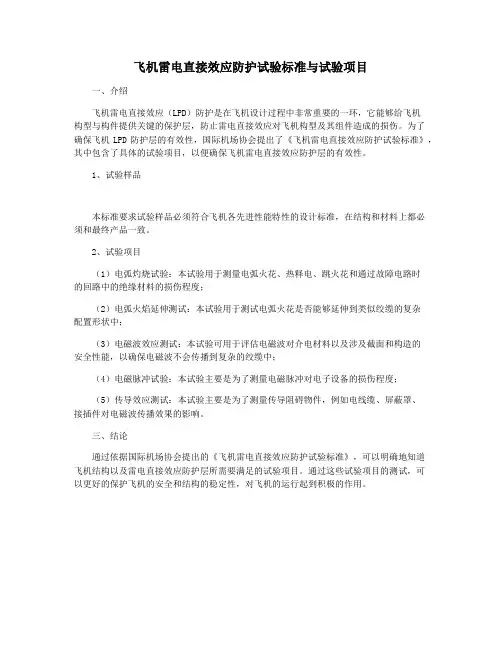

飞机雷电直接效应防护试验标准与试验项目
飞机雷电直接效应防护试验标准与试验项目
一、介绍
飞机雷电直接效应（LPD）防护是在飞机设计过程中非常重要的一环，它能够给飞机
构型与构件提供关键的保护层，防止雷电直接效应对飞机构型及其组件造成的损伤。
为了
确保飞机LPD防护层的有效性，国际机场协会提出了《飞机雷电直接效应防护试验标准》，其中包含了具体的试验项目，以便确保飞机雷电直接效应防护层的有效性。
1、试验样品
本标准要求试验样品必须符合飞机各先进性能特性的设计标准，在结构和材料上都必
须和最终产品一致。
2、试验项目
（1）电弧灼烧试验：本试验用于测量电弧火花、热释电、跳火花和通过故障电路时
的回路中的绝缘材料的损伤程度；
（2）电弧火焰延伸测试：本试验用于测试电弧火花是否能够延伸到类似绞缆的复杂
配置形状中；
（3）电磁波效应测试：本试验可用于评估电磁波对介电材料以及涉及截面和构造的
安全性能，以确保电磁波不会传播到复杂的绞缆中；
（4）电磁脉冲试验：本试验主要是为了测量电磁脉冲对电子设备的损伤程度；
（5）传导效应测试：本试验主要是为了测量传导阻碍物件，例如电线缆、屏蔽罩、
接插件对电磁波传播效果的影响。
三、结论
通过依据国际机场协会提出的《飞机雷电直接效应防护试验标准》，可以明确地知道
飞机结构以及雷电直接效应防护层所需要满足的试验项目。
通过这些试验项目的测试，可
以更好的保护飞机的安全和结构的稳定性，对飞机的运行起到积极的作用。

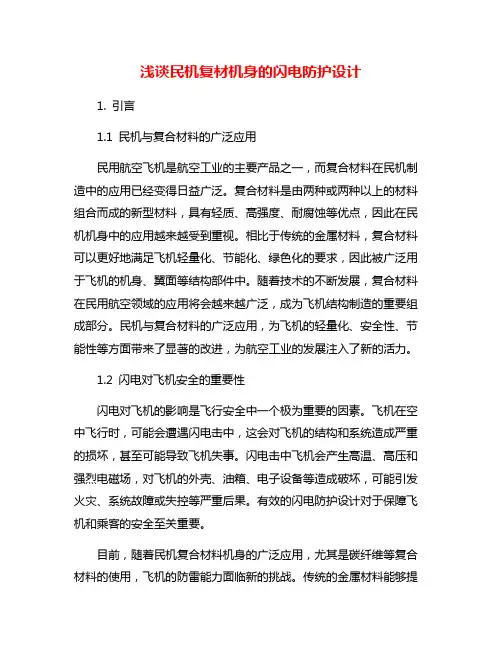

浅谈民机复材机身的闪电防护设计
浅谈民机复材机身的闪电防护设计1. 引言1.1 民机与复合材料的广泛应用民用航空飞机是航空工业的主要产品之一，而复合材料在民机制造中的应用已经变得日益广泛。
复合材料是由两种或两种以上的材料组合而成的新型材料，具有轻质、高强度、耐腐蚀等优点，因此在民机机身中的应用越来越受到重视。
相比于传统的金属材料，复合材料可以更好地满足飞机轻量化、节能化、绿色化的要求，因此被广泛用于飞机的机身、翼面等结构部件中。
随着技术的不断发展，复合材料在民用航空领域的应用将会越来越广泛，成为飞机结构制造的重要组成部分。
民机与复合材料的广泛应用，为飞机的轻量化、安全性、节能性等方面带来了显著的改进，为航空工业的发展注入了新的活力。
1.2 闪电对飞机安全的重要性闪电对飞机的影响是飞行安全中一个极为重要的因素。
飞机在空中飞行时，可能会遭遇闪电击中，这会对飞机的结构和系统造成严重的损坏，甚至可能导致飞机失事。
闪电击中飞机会产生高温、高压和强烈电磁场，对飞机的外壳、油箱、电子设备等造成破坏，可能引发火灾、系统故障或失控等严重后果。
有效的闪电防护设计对于保障飞机和乘客的安全至关重要。
目前，随着民机复合材料机身的广泛应用，尤其是碳纤维等复合材料的使用，飞机的防雷能力面临新的挑战。
传统的金属材料能够提供一定程度的闪电防护，但复合材料的导电性较差，因此更容易受到闪电的影响。
为了应对这一挑战，不断开发和完善闪电防护技术，确保飞机在雷电天气中的飞行安全，成为民机复材机身设计中的重要问题。
2. 正文2.1 复合材料机身的特点及优势复合材料是由不同性质的材料通过一定方式组合而成的新型材料，具有轻量化、高强度、耐腐蚀等特点。
在民机设计中，复合材料机身的应用越来越广泛。
相比于传统金属材料，复合材料机身不仅重量更轻，还具有更好的疲劳强度和抗腐蚀性能，延长了飞机的使用寿命。
复合材料还可以更灵活地设计飞机的外形，提高飞机的空气动力性能，降低飞机的燃油消耗。
复合材料机身在民机制造中的应用已经成为一种趋势。

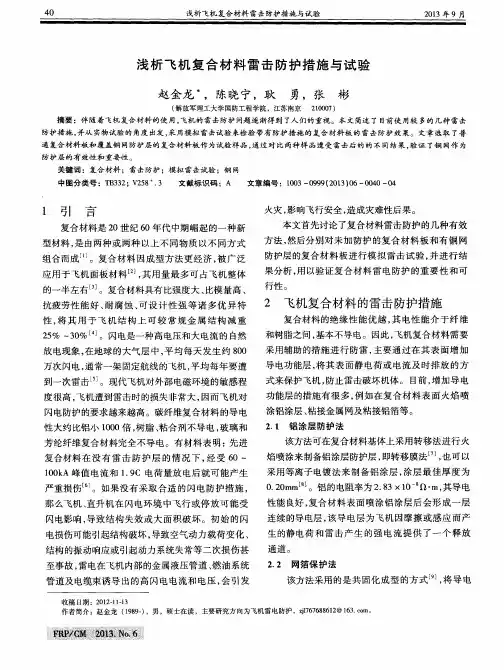

浅析飞机复合材料雷击防护措施与试验
