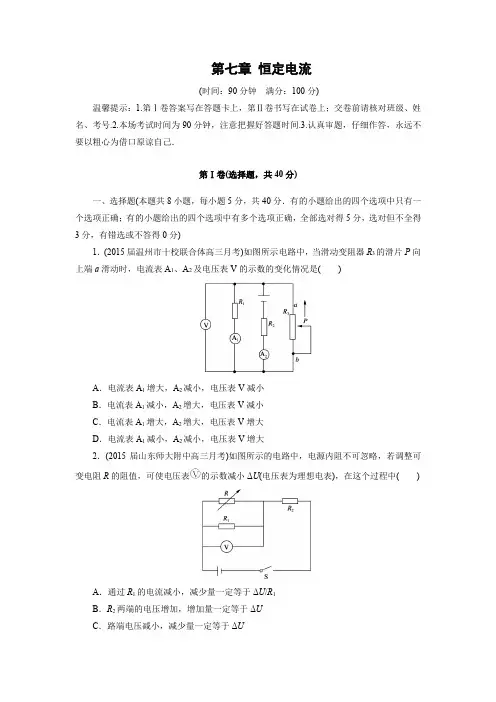

章末检测1：恒定电流
第七章恒定电流(时间：90分钟满分：100分)温馨提示：1.第Ⅰ卷答案写在答题卡上，第Ⅱ卷书写在试卷上；交卷前请核对班级、姓名、考号.2.本场考试时间为90分钟，注意把握好答题时间.3.认真审题，仔细作答，永远不要以粗心为借口原谅自己．第Ⅰ卷(选择题，共40分)一、选择题(本题共8小题，每小题5分，共40分．有的小题给出的四个选项中只有一个选项正确；有的小题给出的四个选项中有多个选项正确，全部选对得5分，选对但不全得3分，有错选或不答得0分)1．(2015届温州市十校联合体高三月考)如图所示电路中，当滑动变阻器R3的滑片P向上端a滑动时，电流表A1、A2及电压表V的示数的变化情况是()A．电流表A1增大，A2减小，电压表V减小B．电流表A1减小，A2增大，电压表V减小C．电流表A1增大，A2增大，电压表V增大D．电流表A1减小，A2减小，电压表V增大2．(2015届山东师大附中高三月考)如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小ΔU(电压表为理想电表)，在这个过程中()A．通过R1的电流减小，减少量一定等于ΔU/R1B．R2两端的电压增加，增加量一定等于ΔUC．路端电压减小，减少量一定等于ΔUD．通过R2的电流增加，但增加量一定小于ΔU/R23．(2015届山西省临汾二中月考)如图所示，E为内阻不能忽略的电池，R1、R2、R3均为定值电阻，与均为理想电表；开始时开关S闭合，均有读数，某时刻发现和读数均变大，则电路中可能出现的故障是()A．R1断路B．R2断路C．R1短路D．R3短路4．(2015届江苏省盐城中学三模)在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向上滑动过程中，下列说法正确的是()A．电容器的带电量增大B．电源的总功率增大C．U1示数在变大D．U2示数在变小5．(2015届本溪市高三月考)如图所示的电路中，滑动变阻器的滑片P从a滑向b的过程中，三只理想电压表示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列各值可能出现的是()A．ΔU1＝3 VΔU2＝2 VΔU3＝1 VB．ΔU1＝0.2 VΔU2＝3 VΔU3＝2 VC．ΔU1＝0.5 VΔU2＝1 VΔU3＝1.5 VD．ΔU1＝0.2 VΔU2＝1 VΔU3＝0.8 V6．(2015届海南师大附中高三月考)如图所示电路中，电源内电阻为r，R1、R3、R4均为定值电阻，电表均为理想电表．闭合开关S，将滑动变阻器R2的滑片向左滑动，电流表和电压表示数变化量的大小分别为ΔI 、ΔU ，下列结论正确的是( )A ．电流表示数变大，电压表示数变小B ．电阻R 1被电流表短路C.ΔU ΔI＞r D.ΔU ΔI＜r 7．(2015届福建省安溪一中高三月考)如图所示，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R 2为定值电阻，R 3为光敏电阻．闭合开关S 后，若照射R 3的光强度减弱，则( )A ．R 1两端的电压变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源两极间的电压变小8．(2015届洛阳市高三联考)某同学将一直流电源的总功率P E 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在同一坐标系中，如图中的a 、b 、c 所示．则下列说法中正确的是( )A ．图线b 表示输出功率P R 随电流I 变化的关系B ．图中a 线最高点对应的功率为最大输出功率C ．在图线上A 、B 、C 三点的纵坐标一定满足关系P A ＝P B ＋P CD ．两个图线交点M 与N 的横坐标之比一定为1∶2，纵坐标之比一定为1∶4第Ⅱ卷(非选择题，共60分)二、实验题(本题共3小题，共36分)9．(12分)(2015届广东省中山一中等七校第一次联考)某实验小组用如图甲的电路测量一直流安培表的内电阻．所给的器材有：电池E(电动势约4.5 V)；电流表A(量程0～300 mA ，待测内阻约为5 Ω)；电压表V(量程0～3 V)；电阻箱R1；滑动变阻器R2(0～10 Ω)；电键S和导线若干．(1)图乙实物图中，已连接了部分电路，请完成余下电路的连接．乙(2)请完成主要实验的步骤：A．连接好实验电路，把变阻器的滑动片调到________(填“a端”或“b端”)；B．闭合电键，调节________，使电压表的电压从小到大变化，调节电阻箱，使电流表指针有较大偏转，读出并记录数据．(3)若电压表、电流表的读数分别为U和I，电阻箱读数为R1，则电流表的内电阻R A ＝________.10．(12分)(2015届河南省高三天一大联考)为了测量某电池电动势E、内阻r和一个电流表内阻R A(已知电流表内阻R A与电源内阻相差不大)，小红同学设计了如图甲所示的实验电路．(1)根据图甲实验电路，请在乙图中用笔画线代替导线，完成实物电路的连接．(2)实验开始前，应先将滑动变阻器的滑片P调到________(选填“a”或“b”)端．(3)合上开关S1，S2接图甲中的1位置改变滑动变阻器的阻值，记录下几组电压表示数和对应的电流表示数；S2改接图甲中的2位置，改变滑动变阻器的阻值，再记录下几组电压表示数和对应的电流表示数．在同一坐标系内分别描点作出电压表示数U和对应的电流表示数I的图象．如图丙所示，两直线与纵轴的截距分别为U A、U B，与横轴的截距分别为I A、I B.①接1位置时，作出的UI图线是图丙中的________(选填“A”或“B ”)线；测出的电池电动势E和内阻r存在系统误差，原因是______________________；②由图丙可知，干电池电动势和内阻的真实值分别为E真＝________，r真＝________；③由图丙可知，电流表内阻R A＝________.11．(12分)(2015届本溪市高三月考)研究性学习小组围绕一个量程为30 mA的电流计展开探究．(1)为测量该电流计的内阻，同学甲设计了如图(a)所示电路．图中电源电动势未知，内阻不计．闭合开关，将电阻箱阻值调到20 Ω时，电流计恰好满偏；将电阻箱阻值调到95 Ω时，电流计指针指在如图(b)所示位置，则电流计的读数为________mA.由以上数据可得电流计的内阻R g＝________Ω.(2)同学乙将甲设计的电路稍作改变，在电流计两端接上两个表笔，如图(c)所示，设计出一个简易的欧姆表，并将表盘的电流刻度转换为电阻刻度：闭合开关，将两表笔断开，调节电阻箱，使指针指在“30 mA”处，此处刻度应标阻值为________Ω(填“0”或“∞”)；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻找出对应的电流刻度．则“10 mA”处对应表笔间电阻阻值为________Ω.(3)若该欧姆表使用一段时间后，电池内阻变大不能忽略，电动势不变，但将两表笔断开，指针仍能调到满偏，按正确使用方法再进行测量，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)．三、计算题(本题共2小题，共24分，解答时写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确数值和单位) 12．(11分)如图所示，电源电动势E＝6 V，电源内阻不计，定值电阻R1＝2.4 kΩ、R2＝4.8 kΩ.(1)若在ab之间接一个C＝100 μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电量；(2)若在ab之间接一个内阻R V＝4.8 kΩ的电压表，求电压表的示数．13．(13分)如图所示的电路中，电阻R1＝12 Ω，R2＝8 Ω，R3＝4 Ω.当电键K断开时，电流表示数为0.25 A，当K闭合时电流表示数为0.36 A．求：(1)电键K断开和闭合时的路端电压U及U′；(2)电源的电动势和内电阻；(3)电键K断开和闭合时内阻上的热功率P及P′.答案：1. 解析：当滑动变阻器R 3的滑片P 向上端a 滑动时，变阻器有效电阻减小，外电路总电阻减小，由闭合电路欧姆定律得知：干路电流I 增大，A 2增大．电压表V 读数U ＝E －I (R 2＋r )，I 增大，U 减小，则电流表A 1减小．故选项B 正确．答案：B2. 解析：因电压表示数减小，而R 1为定值电阻，故电流的减小量一定等于ΔU R 1，故选项A 正确；R 1两端的电压减小，则说明R 2及内阻两端的电压均增大，故R 2两端的电压增加量一定小于ΔU ，故选项B 错误；因内电压增大，故路端电压减小，由B 的分析可知，路端电压的减少量一定小于ΔU ，故选项C 错误；由B 的分析可知，R 2两端的电压增加量一定小于ΔU ，故电流的增加量一定小于ΔU R 2，故选项D 正确． 答案：AD3. 解析：因为当R 2断路时，外电路的总电阻变大，故路端电压变大，即电压表读数变大；电路的总电流减小，故R 1上的电压减小，R 3电压变大，故电流表读数变大，与题目所给的现象吻合，故故障是R 2断路，故选项B 正确．答案：B4. 解析：P 上滑过程，电路的总电阻变小，则总电流增大，所以电源的总功率P ＝EI 增大，选项B 正确；总电流增大，则R 1两端的电压增大，所以U 1的示数增大，选项C 正确；总电流增大，则内电压增大，外电压减小，而R 1两端的电压增大，所以R 2两端的电压减小，选项D 正确；总电流增大，则内电压增大，外电压减小，则电容器两端的电压减小，所以电容器带电量减小，选项A 错误．答案：BCD5. 解析：滑动变阻器的滑片P 从a 滑向b 的过程中，变阻器接入电路的电阻减小，电路中电流增大，电灯两端的电压U 2增大，路端电压U 1减小，则变阻器两端电压U 3减小．由于U 1＝U 2＋U 3，U 1减小，则知ΔU 2＞ΔU 3，ΔU 1＜ΔU 2，所以ΔU 1＝0.2 V 、ΔU 2＝1 V 、ΔU 3＝0.8 V 是可能的，选项D 正确；ΔU 1＝3 V 、ΔU 2＝2 V 、ΔU 3＝1 V ；ΔU 1＝0.5 V 、ΔU 2＝1 V 、ΔU 3＝1.5 V ；ΔU 1＝0.2 V 、ΔU 2＝3 V 、ΔU 3＝2 V 不可能，故选项A 、C 、B 错误．答案：D6. 解析：电路的连接方式如图所示，故选项B 错误；当滑动变阻器R 2的滑片向左滑动时，其有效电阻减小，整个电路的外电阻减小，路端电压减小，电路中总电流增大，流经R 3的电流减小，流经R 4的电流增大，R 4两端电压增大，所以R 1两端电压减小，流经R 1的电流减小，故流经R 2的电流增大，电流表的示数增大，故选项A 正确；ΔU 为路端电压的减小量，而ΔI 大于电路中总电流的增大量，故ΔU ΔI＜r ，选项D 正确，选项C 错误．答案：AD7. 解析：将光照强度减弱，光敏电阻的阻值增大，电路中的总电阻增大，由闭合电路欧姆定律可得，电路中干路电流减小，故R 1两端的电压减小，故选项A 错误；因干路电流减小，电耗的内电压减小，路端电压增大，同时R 1两端的电压减小，故并联电路部分电压增大；则流过R 2的电流增大，故选项C 错误；由并联电路的电流规律可知，流过灯泡的电流一定减小，故由P ＝I 2R 可知，小灯泡消耗的功率变小，故选项B 正确；电源两端的电压为路端电压，由上分析可知，电源两端的电压变大，故选项D 错误．答案：B8. 解析：由电源消耗功率和电源内部消耗功率表达式P E ＝IE ，P r ＝I 2r 可知，a 是直线，表示的是电源消耗的总电功率，b 是抛物线，表示的是电源内电阻上消耗的功率，c 表示外电阻的功率即为电源的输出功率P R ，所以选项A 、B 错误；在a 、b 、c 三条图线上分别取横坐标相同的A 、B 、C 三点，因为直流电源的总功率P E 等于输出功率P R 和电源内部的发热功率P r 的和，所以这三点的纵坐标一定满足关系P A ＝P B ＋P C ，所以选项C 正确；当内电阻和外电阻相等时，电源输出的功率最大，此时即为b 、c 线的交点M 时的电流，此时电流的大小为E R －r ＝E 2r，功率的大小为E 24r ，a 、b 线的交点N 表示电源的总功率P E 和电源内部的发热功率P r 相等，此时只有电源的内电阻，所以此时的电流的大小为E r ，功率的大小为E 2r ，所以横坐标之比为1∶2，纵坐标之比为1∶4，所以选项D 正确．答案：CD9. 解析：(1)根据实验原理图连接实物电路图，实物电路图如图所示：(2)由电路图可知，滑动变阻器采用分压接法，为保护电路，闭合开关前滑片应置于a 端；闭合开关，调节滑动变阻器的阻值，使电路中电流不断变化，读出多组电压、电流值．(3)电阻箱和电流表串联，R ＝R A ＋R 1＝U I ，则电流表内阻：R A ＝U I－R 1. 答案：(1) 如图所示(2)A.a 端B ．滑动变阻器的阻值(或变阻器的滑动片)(3)U I－R 110. 解析：(1)实物连线图见答案．(2)为保护电流表，实验开始前，应将滑片P 置于电阻最大的a 端．(3)①当S 2接1位置时，可把电压表与电源看做一个等效电源，根据闭合电路欧姆定律E ＝U 端可知，电动势和内阻的测量值均小于真实值，所以作出的U I 图线应是B 线；测出的电池电动势E 和内阻r 存在系统误差，原因是电压表的分流．②当S 2接2位置时，可把电流表与电源看做一个等效电源，根据闭合电路欧姆定律E ＝U 端可知电动势测量值等于真实值，U I 图线应是A 线，即E 真＝U A ；由于S 2接1位置时，U I 图线的B 线对应的短路电流为I 短＝I B ，所以r 真＝E 真I 短＝U A I B . ③利用在图象中，接1时斜率表示电源内阻，当接2时斜率表示电源内阻加电流表电阻，R A ＝k 2－k 1＝U A I A －U A I B. 答案：(1)如图所示(2)a(3)①B 电压表的分流 ②U AU A I B ③U A I A －U A I B11. 解析：(1)设电源电动势为E ，电流表内阻为R g .由闭合电路欧姆定律有E R g ＋20＝30×10－3 A ，当电阻箱阻值为95 Ω时，电流表读数为12 mA ，则有：E R g ＋95＝12×10－3 A ，联立解得R g ＝30 Ω，E ＝1.5 V . (2)闭合开关，将表笔断开时所测电阻为无穷大； 由欧姆定律得E －I g R g ＝IR得I ＝E －I g R g R ＝1.5－10×30×10－320A ＝0.06 A R x ＝I g R g I －I g＝6 Ω. (3)由于仍能指针满偏，所以测量结果保持不变． 答案：(1)12.0 30 (2)∞ 6 (3)不变12. 解析：(1)设电容器上的电压为U C ，则U C ＝R 2R 1＋R 2E 电容器的带电量Q ＝CU C解得Q ＝4×10－4 C.(2)设电压表与R 2并联后电阻为R 并，R 并＝R 2R V R 2＋R V则电压表上的电压U V ＝R 并R 1＋R 并E 解得U V ＝3 V .答案：(1)4×10－4 C (2)3 V13. 解析：(1)U ＝(R 2＋R 3)I 1＝(8＋4)×0.25 V ＝3 V U ′＝R 2I 2＝8×0.36 V ＝2.88 V .(2)电键K断开时E＝U＋I总r①I总＝I1＋UR1＝0.5 A 电键K闭合时E＝U′＋I总′r②I总′＝I2＋U′R1＝0.6 A联立①②得E＝3.6 V，r＝1.2 Ω.(3)P＝I2总r＝0.3 WP′＝I总′2r＝0.432 W.答案：(1)3 V 2.88 V(2)3.6 V 1.2 Ω(3)0.3 W0.432 W。
(精品)恒定电流章末检测
《恒定电流》单元检测一、选择题(共48分，每题4分，其中3,5,7,10为多项选择，选不全得2分)1．一段粗细均匀的金属导体的横截面积是S ，导体单位长度内的自由电子数为n ，金属内的自由电子电荷量为e ，自由电子做无规则热运动的速率为v 0，导体中通过的电流为I ，以下说法中正确的有( )A ．自由电子定向移动的速率为v 0B ．自由电子定向移动的速率为v ＝IneS C ．自由电子定向移动的速率为真空中的光速c D ．自由电子定向移动的速率为v ＝I ne 2．下列说法中正确的是( )A ．由R ＝UI 知道，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比 B ．比值UI 反映了导体阻碍电流的性质，即电阻R ＝UI C ．通过导体的电流越大，电阻越小D ．由I ＝U R 知道，一段导体两端的电压跟通过它的电流成正比３．一根电阻丝在通过2C 的电量时，消耗电能是8J 。
若在相同时间内通过4C 的电量，则该电阻丝两端所加电压U 和该电阻丝在这段时间内消耗的电能E 分别为 （ ） A ．U ＝4V B ．U=8V C ．E ＝16J D ．E=32J４．两根材料相同的均匀导线x 和y 串联在电路中，两导线沿长度方向的电势变化情况分别如图中的ab 段和bc 段图线所示，则导线x 和y 的横截面积之比为( )A ．2∶1B ．1∶2C ．6∶1D ．1∶6５．如图所示的电路中，当滑动变阻器的触头向上滑动时，则( )A ．电源的功率变小B ．电容器贮存的电荷量变小C ．电源内部消耗的功率变大D ．电阻R 消耗的电功率变小６．汽车电动机启动时车灯会瞬时变暗，如图所示，在打开车灯的情况下，电动机未启动时电流表读数为10 A ，电动机启动时电流表读数为58 A ，若电源电动势为12.5 V ，内阻为0.05 Ω。
电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A.35.8 WB.43.2 WC.48.2 WD.76.8 W７. 如图所示，U －I 图线上，a 、b 、c 各点均表示该电路中有一个确定的工作状态，b 点α＝β，则下列说法中正确的是( )A ．在b 点时，电源有最大输出功率B ．在b 点时，电源的总功率最大C ．从a 到b 时，β角增大，电源的总功率和输出功率都将增大D ．从b 到c 时，β角增大，电源的总功率和输出功率都将减小８.如图所示的电路中，灯泡A 和灯泡B 原来都是正常发光的，现在突然灯泡A 比原来变暗了些，灯泡B 比原来变亮了些，则电路中出现的故障可能是( )A ．R 3断路B ．R 1短路C ．R 2断路D ．R 1、R 2同时短路９.欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( ).A.100Ω，100ΩB.200Ω，100ΩC.50Ω，100ΩD.100Ω，200Ω１０．如图所示，直线A为电源的U-I图线，直线B和C分别为电阻R1和R2的U-I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()A．P1>P2B．P1=P2C．η1>η2D．η1<η2１１．如图所示电路中，R0为定值电阻，当滑片P向右移动过程中，下列判断正确的是( )A．电压表V1、电流表A的读数都增大B．电压表V1与电流表A读数的比值保持不变C．电压表V2与电流表A读数的比值变大D．电压表V1、电流表A读数变化量的比值保持不变１２．在如图甲所示的电路中，电源的电动势为3.0 V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关闭合后，下列说法中正确的是()A．L1中的电流为L2中的电流的2倍B．L1的电阻为7.5 ΩC．L1消耗的电功率为0.75 WD．L2消耗的电功率为0.375 W二、实验题（共15分）1３．（每空1分，共5分）(1)某额定电压为8 V的灯泡的伏安特性曲线如图所示．若将它与一个R＝7 Ω的定值电阻串联后接在电动势E＝8 V、内阻r＝1 Ω的电源上，则通过该灯泡的实际电流为________ A，该灯泡的实际功率为________ W.(2)在测定金属丝电阻率的实验中，用螺旋测微器测得金属丝的直径如图甲所示，d＝________mm；用多用电表的“×1”欧姆挡，调零后测得金属丝的电阻值如图乙所示，R＝________Ω.若实验中测出金属丝的长度为L，则该金属丝电阻率的表达式ρ＝________(用符号表示)．1４．（每空2分，共10分）某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈．现从这些材料中选取两个待测元件，一是电阻R0(约为2 kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7 V，允许最大放电电流为100 mA)．在操作台上还准备了如下实验器材：A．电压表V(量程4 V，电阻R V约为4.0 kΩ)B．电流表A1(量程100 mA，电阻R A1约为5 Ω)C．电流表A2(量程2 mA，电阻R A2约为50 Ω)D．滑动变阻器R1(0～20 Ω，额定电流1 A)E．电阻箱R2(0～999.9 Ω，最小分度值0.1 Ω)F．开关S一只、导线若干(1)一位同学使用伏安法测定电阻R0的阻值，滑动变阻器应该采用（填“限流式”或“分压式”）接法，电流表应该用 (选B或C) 并采用电流表的（“内接法”或“外接法”）测量。
第二章恒定电流章末检测(人教选修3-1)
一、选择题(本大题共8个小题，每小题6分，共48分。
在每题的四个选项中，只有一个选项符合题目要求)1．关于电流，下面叙述正确的是()A．只要将导体置于电场中，导体内就有持续电流B．电源的作用是保持导体两端的电压C．导体无电流时，导体内无电荷运动D．导体中的电流一定是由正、负电荷同时沿相反方向移动而产生的解析：导体内要有持续电流，导体两端要有持续电压，则A不正确，B正确；导体中无电流时，电子仍做自由运动，C不正确；导体中电流是电子定向移动形成的，故D不正确。
答案：B2．某同学用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图1所示的电路，接通电源后，可能出现的情况是()A．电流表被烧坏B．电压表被烧坏C．小灯泡被烧坏D．小灯泡不亮图1解析：由于电压表的内阻很大，所以电路中的电流很小，电压表、电流表、灯泡都不会被烧坏，但灯泡不亮。
答案：D3．在如图2所示的电路中，U＝24 V，电压表的示数为8 V，电流表的示数为2 A，则R1的阻值为()A．32 Ω B．8 ΩC．6 Ω D．4 Ω图2解析：R1、R2串联，R2两端电压为U2＝8 V，则R1两端电压U1＝U－U2＝16 V，则R1＝U1I＝162Ω＝8 Ω。
答案：B4．(2012·通化高二检测)电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不太热，原因是()A．通过电炉丝的电流大，而导线电流小B．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以不热C．铜导线的电阻比电炉丝小得多，在串联的情况下铜导线的发热量小D．电炉丝的两端电压比铜导线两端的电压小得多解析：通电后，电炉丝热得发红，但铜导线不热的原因是电炉丝电阻比铜导线的电阻大得多，两者串联，使电炉丝分得的电压大，发热功率大，故C对，A、B、D错。
答案：C5．(2011·北京高考)如图3所示电路，电源内阻不可忽略。
开关S闭合后，在变阻器R0的滑动端向下滑动的过程中()A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小图3D．电压表的示数减小，电流表的示数增大解析：当变阻器的滑动端向下滑动时，R0的阻值变小，外电路的总电阻减小，总电流I增大，路端电压U减小，从而电压表示数减小，R1两端电压U1＝IR1增大。

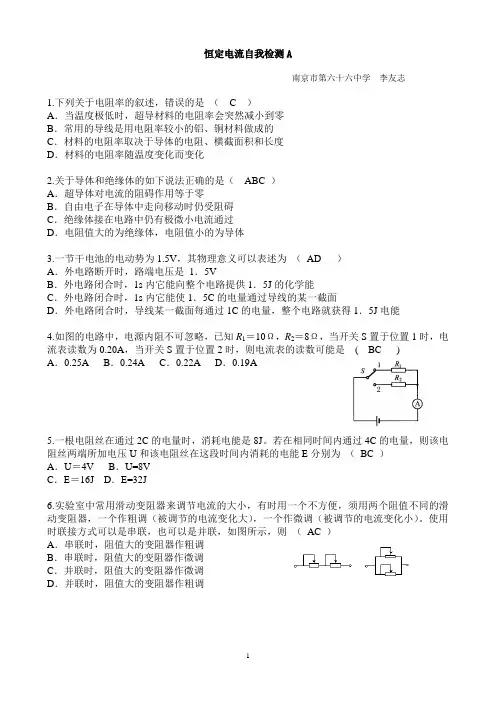

41.恒定电流章末检测题
恒定电流自我检测A南京市第六十六中学李友志1.下列关于电阻率的叙述，错误的是（C）A．当温度极低时，超导材料的电阻率会突然减小到零B．常用的导线是用电阻率较小的铝、铜材料做成的C．材料的电阻率取决于导体的电阻、横截面积和长度D．材料的电阻率随温度变化而变化2.关于导体和绝缘体的如下说法正确的是（ABC ）A．超导体对电流的阻碍作用等于零B．自由电子在导体中走向移动时仍受阻碍C．绝缘体接在电路中仍有极微小电流通过D．电阻值大的为绝缘体，电阻值小的为导体3.一节干电池的电动势为1.5V，其物理意义可以表述为（AD ）A．外电路断开时，路端电压是1．5VB．外电路闭合时，1s内它能向整个电路提供1．5J的化学能C．外电路闭合时，1s内它能使1．5C的电量通过导线的某一截面D．外电路闭合时，导线某一截面每通过1C的电量，整个电路就获得1．5J电能4.如图的电路中，电源内阻不可忽略，已知R1＝10Ω，R2＝8Ω，当开关S置于位置1时，电流表读数为0.20A，当开关S置于位置2时，则电流表的读数可能是( BC )A．0.25A B．0.24A C．0.22A D．0.19A5.一根电阻丝在通过2C的电量时，消耗电能是8J。
若在相同时间内通过4C的电量，则该电阻丝两端所加电压U和该电阻丝在这段时间内消耗的电能E分别为（BC ）A．U＝4V B．U=8VC．E＝16J D．E=32J6.实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
使用时联接方式可以是串联，也可以是并联，如图所示，则（AC ）A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调7.如图所示电路中，当滑动变阻器的触头向上滑动时 （ ACA ． A 、B 间的电压增大。

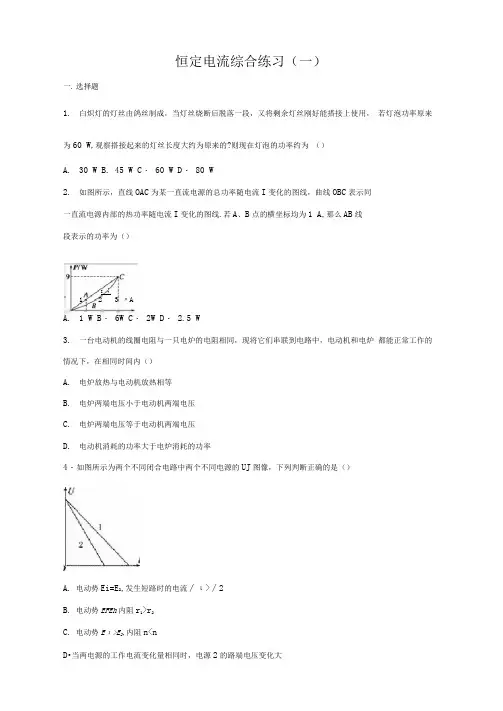

恒定电流章末检测1
恒定电流综合练习（一）一、选择题1．白炽灯的灯丝由钨丝制成，当灯丝烧断后脱落一段，又将剩余灯丝刚好能搭接上使用，若灯泡功率原来为60 W，观察搭接起来的灯丝长度大约为原来的，则现在灯泡的功率约为()A．30 W B．45 W C．60 W D．80 W2．如图所示，直线OAC为某一直流电源的总功率随电流I变化的图线，曲线OBC表示同一直流电源内部的热功率随电流I变化的图线．若A、B点的横坐标均为1 A，那么AB线段表示的功率为()A．1 W B．6 W C．2 W D．2.5 W3．一台电动机的线圈电阻与一只电炉的电阻相同，现将它们串联到电路中，电动机和电炉都能正常工作的情况下，在相同时间内（）A．电炉放热与电动机放热相等B．电炉两端电压小于电动机两端电压C．电炉两端电压等于电动机两端电压D．电动机消耗的功率大于电炉消耗的功率4．如图所示为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是（）A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大5．如图所示，三个电阻R1、R2、R3的阻值相同，允许消耗的最大功率分别为10W、10W和4W，这个电路允许消耗的最大功率是( )A．24W B．16W C．12W D．15W6．一粗细均匀的镍铬丝，截面直径为d，电阻为R.把它拉制成直径为d/10的均匀细丝后，它的电阻变为()A．R/1 000B．R/100C．100R D．10 000R7．电阻R1、R2、R3串联在电路中．已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则()A．电路中的电流为0.6 A B．电阻R2的阻值为20 ΩC．三只电阻两端的总电压为21 V D．电阻R3两端的电压为4 V8．如图所示，当开关S断开时，电压表示数为3 V，当开关S闭合时，电压表示数为1.8 V，则外电阻R与电源内阻r之比为()A．5∶3B．3∶5C．2∶3D．3∶29．一节干电池的电动势为1.5 V，这表示()A．电池中每通过1 C的电荷量，该电池能将1.5 J的化学能转变成电势能B．该电池接入电路工作时，电池两极间的电压恒为1.5 VC．该电池存储的电能一定比电动势为1.2 V的电池存储的电能多D．将1 C的电子由该电池负极移送到正极的过程中，非静电力做了1.5 J的功10．在“用电流表和电压表测定电池的电动势和内电阻”的实验中，某同学通过测量两个电池的电流和电压，得到了如图所示的U—I图线，从图象中可以看出（）A ．电池a 的电动势较大，内电阻较大B ．电池a 的电动势较小，内电阻较小C ．电池b 的电动势较小，内电阻较大D ．电池b 的电动势较大，内电阻较小11．已知通过三个并联支路的电流之比是I 1∶I 2∶I 3＝1∶2∶3，则三个并联支路的电阻之比R 1∶R 2∶R 3为( )A ．1∶2∶3B ．3∶2∶1C ．2∶3∶6D ．6∶3∶212．根据欧姆定律，下列说法中正确的是( )A ．从关系式U ＝IR 可知，导体两端的电压U 由通过它的电流I 和它的电阻R 共同决定B ．从关系式R ＝U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C ．从关系式I ＝U/R 可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比D ．从关系式R ＝U/I 可知，对一个确定的导体来说，所加的电压跟通过导体的电流的比值是一定值13．已知用电器A 的电阻是用电器B 的电阻的2倍，加在A 上的电压是加在B 上的电压的一半，那么通过A 和B 的电流I A 和I B 的关系是 ( )A ．I A ＝2IB B ．I A ＝ I BC ．I A ＝I BD ．I A ＝I B14．关于电动势，下列说法正确的是（ ）A ．电动势数值上就等于电源正负极之间的电压B ．所有电源的电动势都是1．5VC ．体积越大的电源，其电动势一定越大D ．不同电源的电动势不同UIab15．如图所示，当开关S闭合时，灯L1、L2均不亮．莱同学用一根导线检查电路，将导线接在L1两端时，发现L2发光，由此可判断故障的可能原因是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路16．下列有关电动势的说法正确的是()A．电动势和电势差虽名称不同，但物理意义相同B．电动势就是电源两极间的电压C．非静电力做功越多，电源的电动势就越大D．电动势的大小由电源本身性质决定17．关于电压和电动势，下列说法正确的是（）A．电动势是反映电源把其他形式能转化为电能本领的物理量B．电动势就是电源两极间的电压C．电压和电动势单位相同，所以电动势和电压物理意义相同D．电源电动势定义式和电势差定义式中的W都是电场力做的功18．多用电表调零后用“×100”挡测量一个电阻的阻值，发现表针偏转角度很小，正确的判断和做法是（）这个电阻的阻值很大，应换用＂×10＂档调零后重新测量这个电阻的阻值很大，应换用＂×1K＂档调零后重新测量这个电阻的阻值很小，应换用＂×10＂档调零后重新测量这个电阻的阻值很小，应换用＂×1K＂档调零后重新测量19．如图所示的电路中，电源电动势为E，内电阻为r，在滑动变阻器R1的滑动触片P从图示位置向下滑动的过程中（）A．电路中的总电流变小B．路端电压变大C．通过电阻R2的电流小D．通过滑动变阻器R1的电流小20．如图所示电路中，A、B两端电压恒定，电流表内阻可忽略不计，定值电阻与滑动变阻器的全部电阻相等，均为R，当滑动键P从变阻器的上端C一直移到下端D的过程中，电流表示数情况应是（）A．先减小后增大B．先增大后减小C．恒定不变D．始终增大二、实验题21．在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路．（1）按如图甲所示的实验电路，把图乙中剩余的电路连接起来_________．（2）在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于___端（选填“A”或“B”）．（3）图丙是根据实验数据作出的U﹣I图象，由图可知，电源的电动势E=__ V，内阻r=__Ω22．仪器仪表读数（1）有一游标卡尺，主尺的最小分度是1 mm，游标上有20个小的等分刻度。
恒定电流章末检测1
恒定电流综合练习（一）一. 选择题1.白炽灯的灯丝由鸽丝制成，当灯丝烧断后脱落一段，又将剩余灯丝刚好能搭接上使用，若灯泡功率原来为60 W,观察搭接起来的灯丝长度大约为原来的?则现在灯泡的功率约为（）A.30 WB. 45 W C・ 60 W D・ 80 W2.如图所示，直线OAC为某一直流电源的总功率随电流I变化的图线，曲线OBC表示同一直流电源内部的热功率随电流I变化的图线.若A、B点的横坐标均为1 A,那么AB线段表示的功率为（）;I° 1 2 3 〃AA. 1 W B・ 6W C・ 2W D・ 2.5 W3.一台电动机的线圈电阻与一只电炉的电阻相同，现将它们串联到电路中，电动机和电炉都能正常工作的情况下，在相同时间内（）A.电炉放热与电动机放热相等B.电炉两端电压小于电动机两端电压C.电炉两端电压等于电动机两端电压D.电动机消耗的功率大于电炉消耗的功率4・如图所示为两个不同闭合电路中两个不同电源的UJ图像，下列判断正确的是（）A.电动势Ei=E2,发生短路时的电流∕ι>∕2B.电动势EFEh内阻r1>r2C.电动势Eι>E2,内阻n<nD•当两电源的工作电流变化量相同时，电源2的路端电压变化大5•如图所示，三个电阻心、R2、Rs的阻值相同，允许消耗的最大功率分别为IOW. IoW和4W,这个电路允许消耗的最大功率是（）A.24WB. 16WC. 12WD. 15W6.一粗细均匀的银珞丝，截而直径为d,电阻为R.把它拉制成直径为d/10的均匀细丝后，它的电阻变为（）A.R/1 000B. R/100C. IOOR D・ IOOoOR7.电阻R］、R2 > R3串联在电路中.已知R1= 10Ωx R3=5Q, Rl两端的电压为6V, R?两端的电压为12V,贝∣］（）A.电路中的电流为0.6AB.电阻Ru的阻值为20QC.三只电阻两端的总电压为21 VD.电阻R3两端的电压为4V&如图所示，当开关S断开时，电压表示数为3V,当开关S闭合时，电压表示数为1.8 V, 则外电阻R与电源内阻r之比为（）C. 2 ： 3D. 3 : 29.一节干电池的电动势为1.5V,这表示（）A.电池中每通过IC的电荷虽，该电池能将1.5 J的化学能转变成电势能B.该电池接入电路工作时，电池两极间的电压恒为1.5 VC.该电池存储的电能一立比电动势为1∙2 V的电池存储的电能多D.将IC的电子由该电池负极移送到正极的过程中，非静电力做了1.5J的功10.在''用电流表和电压表测定电池的电动势和内电阻”的实验中，某同学通过测疑两个电池的电流和电压，得到了如图所示的u—I图线，从图象中可以看出（）A.电池a的电动势较大，内电阻较大B.电池a的电动势较小，内电阻较小C.电池b的电动势较小，内电阻较大D.电池b的电动势较大，内电阻较小11.已知通过三个并联支路的电流之比是厶：/2 ： /3=1 ： 2 ： 3,则三个并联支路的电阻之比/?）:心：/?3 为（）A・ 1 ： 2 ： 3B. 3 ： 2 ： 1C・ 2 ： 3 ： 6D・ 6 ： 3 ： 2 22•根据欧姆泄律，下列说法中正确的是（）A.从关系式U = IR可知，导体两端的电压U由通过它的电流I和它的电阻R共同决左B.从关系式R = U∕I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C.从关系式I=U∕R可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比D.从关系式R=U∕I可知，对一个确左的导体来说，所加的电压跟通过导体的电流的比值是一定值13.已知用电器A的电阻是用电器B的电阻的2倍，加在A上的电压是加在B上的电压的一半，那么通过A和B的电流A和％的关系是（）A. IΛ =2I BB. IA=^ IB C・IA=IB D・IA=^h14.关于电动势，下列说法正确的是（）A.电动势数值上就等于电源正负极之间的电压B.所有电源的电动势都是1∙ SVC.体积越大的电源，其电动势一泄越大D.不同电源的电动势不同15.如图所示，当开关S闭合时，灯L’、L：均不亮•莱同学用一根导线检查电路，将导线接在L,两端时，发现L C发光，由此可判断故障的可能原因是（）A.灯Ll短路B.灯匚断路C.灯L：短路D.灯J断路16.下列有关电动势的说法正确的是（）A.电动势和电势差虽名称不同，但物理意义相同B.电动势就是电源两极间的电压C.非静电力做功越多，电源的电动势就越大D.电动势的大小由电源本身性质决立17.关于电压和电动势，下列说法正确的是（）A.电动势是反映电源把義他形式能转化为电能本领的物理量B.电动势就是电源两极间的电压C.电压和电动势单位相同，所以电动势和电压物理意义相同D.电源电动势左义式E二严和电势差泄义式U二¥中的W都是电场力做的功4 428・多用电表调零后用“ XlOO"挡测量一个电阻的阻值，发现表针偏转角度很小，正确的判断和做法是（）这个电阻的阻值很大，应换用"Xio ”档调零后重新测量这个电阻的阻值很大，应换用,∙XiK ••档调零后重新测量29.如图所示的电路中，电源电动势为E,内电阻为r,在滑动变阻器&的滑动触片P从图示位宜向下滑动的过程中（）——1—1IIZA・电路中的总电流变小39题图这个电阻的阻值很小, 应换用,∙Xio ”档调零后重新测量这个电阻的阻值很小, 应换用” ×1K ••档调零后重新测量B.路端电压变大C.通过电阻R2的电流小D.通过滑动变阻器RJ的电流小20.如图所示电路中，A、B两端电压恒左，电流表内阻可忽略不计，左值电阻与滑动变阻器的全部电阻相等，均为R，当滑动键P从变阻器的上端C 一直移到下端D的过程中，电流表示数情况应是（）A.先减小后增大B.先增大后减小C.恒立不变D.始终增大二、实验题21・在“测左电源的电动势和内阻''的实验中，已连接好部分实验电路.（1）_______________________________________________________ 按如图甲所示的实验电路，把图乙中剩余的电路连接起来_____________________________________________ ・（2）在图乙的电路中.为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于端（选（3）图丙是根据实验数据作出的U-I图象，由图可知，电源的电动势E=_V,内阻r=_Q22.仪器仪表读数（1）有一游标卡尺，主尺的最小分度是Imm,游标上有20个小的等分刻度。
高中物理 第2章 恒定电流章末综合能力测试 新人教版选修3-1-新人教版高二选修3-1物理试题
第2章恒定电流本卷分第1卷(选择题)和第2卷(非选择题)两局部。
总分为100分，时间90分钟。
第1卷(选择题共40分)一、选择题(共10小题，每一小题4分，共40分，在每一小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(某某市2014～2015学年高二下学期期中)关于家庭安全用电，如下说法正确的答案是( )A．将移动插座远离水池B．用湿抹布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不用接地D．消毒碗柜、电饭煲和电冰箱可以同时使用一个移动插座答案：A解析：插座外表是绝缘体，一旦受潮就不绝缘，故要远离水，故A正确；当用湿抹布擦去工作中电器上的灰尘时，此时电器正在工作，能导致电路短路烧毁，故B不正确；使用洗衣机时，电器外壳容易有静电出现，所以必须接地，将多余电荷导走，故C不正确；消毒碗柜、电饭煲和电冰箱不能同时使用同一移动插座，原因是负载太大，会导致插座烧毁，故D 不正确。
2．(淄博市2013～2014学年高二上学期三校联考)某居民家中的电路如下列图，开始时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。
拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，如此( )A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障答案：C解析：由于电灯仍正常发光，说明电源是好的，电热壶所在的C、B两点间没有发生短路故障。
把试电笔分别插入插座的左、右插孔，氖管均能发光，说明插座的左、右插孔都与火线相通，说明电热壶所在的C、B两点间没有发生断路故障。
综合分析可知，故障为A、B 间导线断路，即C选项正确。
3．(重庆一中2013～2014学年高二上学期期中)如下列图，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，小灯泡均能发光。
恒定电流章末检测 周练评讲
恒定电流章末检测一、选择题(本题包括14小题，共42分，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得3分，选对但不全的得2分，错选或不选的得0分)1．硅光电池作为电源已广泛应用于人造卫星、灯塔和无人气象站等，高速公路上安装的“电子眼”通常也采用硅光电池供电硅光电池的原理如图所示，a 、b 是硅光电池的两个电极，P 、N 是两块硅半导体，E 区是两块半导体自发形成的匀强电场区，P 的上表面镀有一层增透膜．光照射到半导体P 上，使P 内受原子束缚的电子成为自由电子．自由电子经E 区电场加速到达半导体N ，从而产生电动势，形成电流．以下说法中正确的是( )A ．E 区匀强电场的方向由P 指向NB ．电源内部的电流方向由P 指向NC ．a 电极为电池的正极D ．硅光电池是一种把化学能转化为电能的装置2．如图2是一火警报警电路的示意图，其中R 3为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小．值班室的显示器为电路中的电流表，电源两极之间接一报警器．当传感器R 3所在处出现火情时，电流表显示的电流I 、报警器两端的电压U 的变化情况是( )A ．I 变大，U 变小B ．I 变小，U 变大C ．I 变小，U 变小D ．I 变大，U 变大3．关于电阻率，下列说法中不正确．．．的是 A ．电阻率是表征材料导电性能好坏的物理量，电阻率越大，其导电性能越好 B ．各种材料的电阻率都与温度有关，金属的电阻率随温度升高而增大C ．所谓超导体，当其温度降低到接近绝对零度的某个临界温度时，它的电阻率突然变为零D ．某些合金的电阻率几乎不受温度变化的影响，通常用它们制作标准电阻4．如图甲所示，电压表V 1、V 2串联接入电路中时，示数分别为6 V 和4 V ，当只有电压表V 2接入电路中时，如图乙所示，示数为9 V ，电源的电动势为( )A ．9.8 VB ．10 VC ．10.8 VD ．11.2 V5．如图所示，厚薄均匀的矩形金属薄片边长ab ＝10 cm ，bc ＝5 cm ，当将A 与B 接入电压为U 的电路中时，电流为1 A ；若将C 与D 接入电压为U 的电路中，则电流为A ．4 AB ．2 AC ．21A D ．41 A6．如图所示，电阻R1＝20 Ω.电动机线圈电阻R2＝10 Ω.当开关S断开时，电流表的示数为0.5 A；当开关S闭合后，电动机转起来，电路两端电压不变．电流表显示的电流I或电路消耗的电功率P应是()A．I＝1.5 A B．I>1.5 AC．P＝15 W D．P<15 W7、额定电压都是110 Ｖ，额定功率P A＝100 W，P B＝４0 W的A、Ｂ两个灯，接在220 Ｖ的电路中，使电灯都正常发光，又使电路消耗的电功率最小的连接方式是图中的8、在某控制电路中，需要连成如图所示的电路，主要由电动势为E、内阻为r的电源与定值电阻R1、R2及电位器(滑动变阻器)R连接而成，L1、L2是红绿两个指示灯，当电位器的触头由弧形碳膜的中点逆时针滑向a端时，下列说法中正确的是()A．L1、L2两个指示灯都变亮B．L1、L2两个指示灯都变暗C．L1变亮，L2变暗D．L1变暗，L2变亮9．一般地说，用电器的工作电压并不等于额定电压．家庭里通常不备电压表，但可以借助电能表测出用电器的实际工作电压．现在电路中只接入一个电热水壶，壶的铭牌和电能表的铭牌分别如图(a)和(b)所示．测得电能表的转盘转过125转的时间为121秒，则下列结论正确的是()A．(b)图中对应的电表读数为32308度B．在这段时间中，电热水壶消耗的电能为181500 JC．利用这段时间内电热水壶消耗的电能可供“220 V60 W”的白炽灯正常工作2500 s D．此时加在电热水壶上的实际电压为200 V10．如图所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05 Ω，电流表和电压表均为理想电表．只接通S 1时，电流表示数为10 A ，电压表示数为12 V ，再接通S 2，启动电动机工作时，电流表示数变为8 A ，则此时通过启动电动机的电流是( )A ．2 AB ．8 AC ．50 AD ．58 A11．如图所示的图线①表示某电池组的输出电压与电流的关系(U －I 图线)，图线②表示其输出功率与电流的关系(P －I 图线)．则下列说法正确的是( )A ．电池组的电动势为50 VB ．电池组的内阻为253 ΩC ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V12．电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路．当滑动变阻器的滑片由中点滑向b 端时，下列说法正确的是( )A ．电压表和电流表读数都增大B ．电压表和电流表读数都减小C ．电压表读数增大，电流表读数减小D ．电压表读数减小，电流表读数增大13、右图为一个逻辑电路图及其真值表，下列说法中正确的是（ ）（A ）该门电路为“与”门电路，真值表中X 处的逻辑值为1 （B ）该门电路为“与”门电路，真值表中X 处的逻辑值为0 （C ）该门电路为“或”门电路，真值表中X 处的逻辑值为0 （D ）该门电路为“或”门电路，真值表中X 处的逻辑值为114、使用多用表欧姆档测电阻，下列说法中正确的是 （ ）（A ）测量电阻前，要使红黑表笔短路，调节调零电阻使指针指示电流为零 （B ）红表笔插入“+”接线孔，它接的是表内电池的正极（C ）用“×10”档测量时，表针偏转过大，可改换“×100”档并重新调零 （D ）表针偏角越大，对同一量程来说，所测的电阻越小第Ⅱ卷非选择题二、填空与实验题(本题包括2小题，共16分．把答案填在相应的横线上或按题目要求作答) 15．(6分)有一游标卡尺，主尺的最小分度是lmm，游标上有20个小的等分刻度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《恒定电流》章末测试
一、选择题：（每小题4分，共40分。
） 1、 关于电流强度的说法中正确的是 ：
A ． 根据I=Q/t 可知I 与Q 成正比
B ． 如果在任何相等的时间内通过导体横截面的电荷量相等，则导体中的电流是恒定电流
C ． 电流有方向，电流是矢量
D ．电流的单位“安培”是国际单位制中的基本单位 2、下面对电源电动势概念的认识正确的是（ ） A.电源电动势等于电源两极间的电压 B.在闭合电路中，电动势等于内外电压之和
C.电源电动势表征了电源把其他形式的能转化为电能的本领,电源把其形式的能转化为电能越
多,电动势就越大 D.电动势、电压和电势差名称不同，但物理意义相同，所以单位也相同
3、 下图1为一逻辑电路，根据电路图完成它的真值表。
其输出端从上到下
排列的结果正确的是
A ．0 0 1 0
B ．0 0 1 1
C ．1 0 1 0
D ．0 0 0 1
4、一只标有“220V ，60W ”字样的白炽灯泡，将加在两端的电压U 由零逐渐增大到220V ，在此过程中，电压U 和电流I 的关系可用图线表示。
在下列四个图象中，肯定不符合实际的是
5、如图2所示直线OAC 为某一直流电源的总功率P 随总电流I 变化的图线；抛物线 OBC 为同一电源内部消耗的功率Pr 随总电流I 变化的图线，则当通过电源的电流为1A 时，该电源的输出功率为 A ．1W B ．3W C ．2W D ．2.5W
6、如图3所示，是测定两个电源的电动势和内电阻的实验中 得到的电流和路端电压图线，则下列说法不正确的是 A ．当I 1=I 2时，电源总功率P 1=P 2 B ．当I 1=I 2时，外电阻R 1=R 2
输入 输出 A B C 0 0 0 1
1 0
1 1
t
图1 图2
C ．当U 1=U 2时，电源输出功率P 出1＜P 出2
D ．当U 1=U 2时，电源内部消耗的电功率P 内1＜P 内2
7、如图4所示，输入电压U AB =200V ，变阻器R 1标有“150Ω、3A ”字样，负载R 2标有“50Ω、2A ”字样，在电路允许的情况下，则输出电压U AB A ．最大值为200V ，最小值为0 B ．最大值为100V ，最小值为0 C ．最大值为200V ，最小值为75V
D ．最大值为100V ，最小值为75V
8、在如图5所示的电路中，当滑动变阻器的滑片向b 端移动时
A ．电压表○
V 的读数增大，电流表○A 的读数减小 B ．电压表○
V 和电流表○A 的读数都增大 C ．电压表○
V 和电流表○A 的读数都减小 D ．电压表○V 的读数减小，电流表○A 的读数增大
9、将两个相同的电流表通过并联电阻分别改装成○
A 1（0-3A ）和○A 2（
0-0.6A ）的电流表，把两个电流表并联接入电路中测量电流，如图6所示。
则下列说法中正确的是 A ．○
A 1的指针半偏时，○A 2的指针不是半偏
B ．○
A 1的指针还没有满偏，○A 2的指针已经满偏 C ．○
A 1的读数为1A 时，○A 2的读数为0.6A D ．○A 1的读数为1A 时，干路中的电流I 为1.2A
10．对阻值不变的灯泡L 1、L 2、L 3，L 1和L 2上标有 “220V，100W”，L 3上标有“110V、100W”若三个灯不烧毁在图中路中消耗功率最大的接法是（ ）
二、填空题：本题共计20分，11、12题每题4分，13、14题每题6分
11.一电源向一电阻R 供电，如图7中AB 为电源的端电压与电流的关系图线，
直线OC 为电阻R 的两端电压与 电流的关系图线，由图可知电源消耗的功率 W ，电源的内阻消耗的功率为 W.
12、微型吸尘器的直流电动机的内阻一定，当加上0.3V 的电压时，此电动机不转，而通过的电流为0.3A ；当加在电动机两端的电压为2.0V 时，电流为0.8A ，这是电动机正常工作，则吸尘器的效率为-_____________.。
13、某同学在做测金属丝电阻率的实验中，取一根粗细均匀的康铜丝，先用刻度尺测出康铜丝的直径d ，然后分别测出不同长度L 1、L 2、L 3、L 4 ……的康铜丝的电阻R 1、R 2、R 3、R 4……，以R 为纵坐标，以L 为横坐标建立直角坐标系，画出R-L 图象；最后由R-L 图象和直径d 可求出康铜丝的电阻率。
（1） 测康铜丝的直径时，取一段紧密绕制的电阻丝，如图8所示，可求出康铜丝的直径d=_________ （2） 根据原理图，在实物图9中画电路连线。
利用上面的电路测出的电阻值比真实值________（填“偏
图4 图5
图6 图7
大”或“偏小”）
14.要用电流表和电压表测定三节干电池(每节干电池的电动势约为1.5V ，内阻约为0.3Ω) 串联电池组的
电动势和内电阻，现有下列器材供选用：
A.电流表：量程0.6A ，内电阻1Ω
B.电流表：量程3A ，内电阻0.2Ω
C.电压表：量程3V ，内电阻30kΩ
D.电压表：量程6V ，内电阻60kΩ
E.滑动变阻器：0～1000Ω，额定电流0.1A ；
F.滑动变阻器：0～20Ω，额定电流2A
G.导线，电键
(1)为了使测量结果较准确，应选用的器材有 .(填仪器的字母代号)
三、计算题：本题共计40分。
15．（10分）有一个电流表G ，内阻Rg=10Ω，满偏电流Ig=3mA 。
要把它改装为量程0-3V 的电压表，要串联多大的电阻？改装后电压表的内阻是多大？
16．（14分）如图12所示电路中，电源电动势ε= 12V ，内电阻r = 1.0Ω ，电阻R 1=9.0Ω，R 2= 15Ω，电流表A 示数为0.40A ，求电阻R 3的阻值和它消耗的电功率。
图8
+
+
图9
17.（16分）如图13所示，AB、CD为两根平行的相同的均匀电阻丝，EF为另一根电阻丝，其电阻为R，它可以在AB、CD上滑动并保持与AB垂直，EF与AB、CD接触良好．图中电压表为理想电压表．电池的电动势和内阻都不变．B、D与电池两极连接的导线的电阻可忽略．当EF处于图中位置时，电压表的读数为U
=4.0V．已知将EF由图中位置向左移动一段距离△L
1
=3.0V．若将EF由图中位置向右移动一段距离△L，电压表的读数后，电压表的读数变为U
2
是多少？
U
3
参考答案
1、D
2、B
3、A
4、ACD
5、C
6、B
7、D
8、A
9、D 10、B
11、6 2 12、60% 13、0.16cm 偏小 14、（1）ADFG （2）
15、990Ω 1000Ω 16、30Ω 1.2W 17、6V。
