消失模生产线多少钱一台
消失模铸造生产线

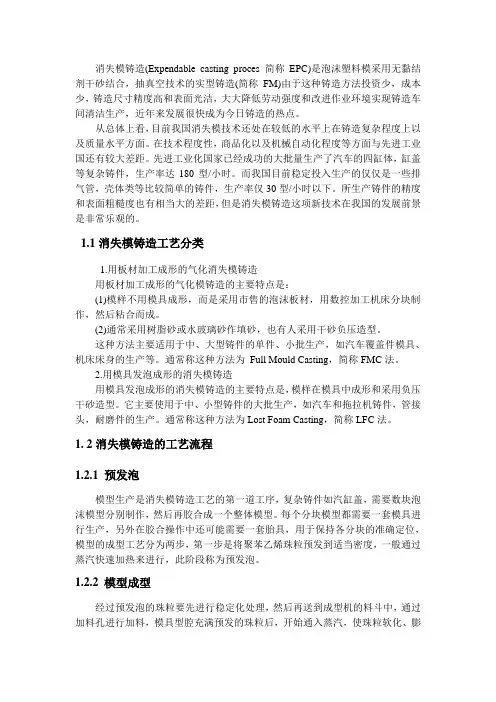

消失模铸造与成本分析
消失模铸造(Expendable casting proces 简称EPC)是泡沫塑料模采用无黏结剂干砂结合，抽真空技术的实型铸造(简称FM)由于这种铸造方法投资少，成本少，铸造尺寸精度高和表面光洁，大大降低劳动强度和改进作业环境实现铸造车间清洁生产，近年来发展很快成为今日铸造的热点。
从总体上看，目前我国消失模技术还处在较低的水平上在铸造复杂程度上以及质量水平方面。
在技术程度性，商品化以及机械自动化程度等方面与先进工业国还有较大差距。
先进工业化国家已经成功的大批量生产了汽车的四缸体，缸盖等复杂铸件，生产率达180型/小时。
而我国目前稳定投入生产的仅仅是一些排气管，壳体类等比较简单的铸件，生产率仅30型/小时以下。
所生产铸件的精度和表面粗糙度也有相当大的差距，但是消失模铸造这项新技术在我国的发展前景是非常乐观的。
1.1消失模铸造工艺分类1.用板材加工成形的气化消失模铸造用板材加工成形的气化模铸造的主要特点是：(1)模样不用模具成形，而是采用市售的泡沫板材，用数控加工机床分块制作，然后粘合而成。
(2)通常采用树脂砂或水玻璃砂作填砂，也有人采用干砂负压造型。
这种方法主要适用于中、大型铸件的单件、小批生产，如汽车覆盖件模具、机床床身的生产等。
通常称这种方法为Full Mould Casting，简称FMC法。
2.用模具发泡成形的消失模铸造用模具发泡成形的消失模铸造的主要特点是，模样在模具中成形和采用负压干砂造型。
它主要使用于中、小型铸件的大批生产，如汽车和拖拉机铸件，管接头，耐磨件的生产。
通常称这种方法为Lost Foam Casting，简称LFC法。
1. 2消失模铸造的工艺流程1.2.1 预发泡模型生产是消失模铸造工艺的第一道工序，复杂铸件如汽缸盖，需要数块泡沫模型分别制作，然后再胶合成一个整体模型。
每个分块模型都需要一套模具进行生产，另外在胶合操作中还可能需要一套胎具，用于保持各分块的准确定位，模型的成型工艺分为两步，第一步是将聚苯乙烯珠粒预发到适当密度，一般通过蒸汽快速加热来进行，此阶段称为预发泡。
消失模铸造
消失模铸造
消失模铸造（又称实型铸造）是将与铸件尺寸形状相似的石蜡或泡沫模型粘结组合成模型簇，刷涂耐火涂料并烘干后，埋在干石英砂中振动造型，在负压下浇注，使模型气化，液体金属占据模型位置，凝固冷却后形成铸件的新型铸造方法。
1.技术特征
由于无粘结剂的干砂在浇注过程中经常发生坍塌的现象，所以1967年德国的A.Wittemoser采用了所谓"磁型铸造"。
1971年，日本的Nagano发明了V法(真空铸造法)，受此启发，今天的消失模铸造在很多地方也采用抽真空的办法来固定型砂。
因此，近20年来消失模铸造技术在全世界范围内得到了迅速的发展。
1 消失模概述
在20世纪80年代，GMPT即在纽约州的马森纳工厂 用EPC工艺生产一种4.3升的V型汽车柴油机的铝缸盖， 随后在1986年用于2.2升四缸铝缸盖的生产，至今已 生产了500万件。
1 消失模概述
1.2 消失模铸造工艺过程和特征
1.2.1 工艺过程对比
EPC工序和传统工艺相比差别较大。 消失模铸造工序大为简化，由于不需分型、不 需取模、无砂芯、不需要下芯合箱，不配置型砂和 芯砂，使其工艺设计原则和内容也有很大区别。
1 消失模概述 图1 传统砂型铸造与消失模铸造工序对比
1 消失模概述
1 消失模概述
（2）日本推荐资料
① 大批量生产的复杂零件。 ② 多品种、批量不大（例如几百件）的铸件，如管 件、阀门等。 ③ 一吨重以上的大件，批量小也可组织生产。
这是因为日本劳动力奇缺，有的工厂临时工年 龄平均在50岁以上，妇女劳动力多，无需熟练技术， 劳动强度低，工时费用低，可降低成本，对中小工 厂生产方式有利。
（6）可在理想位置放置浇冒口，冒口可选择最佳形 状（如球形），不受起模的限制，对保证铸件内在 质量有利。
（7）投资少，同样生产能力比砂型可降低30～50％， 生产线柔性好，可在一条线上实现不同合金、不同铸 件的流水线生产。 （8）可改善工人劳动条件。有机物燃烧仅为砂型的 1/10，且集中在浇注、落砂处排放，便于采取措施。
美国EPC技术发展之快，令世界瞩目。
1 消失模概述
我国的EPC生产在20世纪90年代初期发展较快。据中 实委不完全统计，
2005年EPC（包括FM）铸件产量约321,000吨， 是1995年的20倍以上，其中EPC铸件为216,000吨， FM铸件为105,000吨。
消失模铸造简介
吨的消失模生产线（图5），主要铸件材质为灰铸铁、球
墨铸铁和铸钢件，其中最大的灰铁铸件重达三吨。
图6 山东工程机械厂消失模铸造车间
3.1.2 简易生产线或单机型消失模铸造
通常是在铸造工部仅设置一台(造型用)振动台,几个专用 砂箱,或设带辊道的砂箱简易输送线; 干砂一般为自然冷却, 或设置简易砂冷却装置;另加一套真空系统，这种生产模式比 较符合我国国情,花钱少、上马和见效快。生产厂家可依据资 金状况选择，少则约20～30万,多则几百万到上千万元。
铸件年产超过万吨的公司就有4家。可以说在美国用消失模
铸造生产铝合金铸件的产量大有超过黑色合金铸件产量的
趋势。
表1 北美和欧洲铝合金消失模铸造十大企业
公司名称
基本情况
美国GM2Saturn公司 jim.deppler@
年产1.035万吨铝合金缸体、缸盖和球铁铸件
美国GM2Powertrain Saginaw厂 年产1.775万吨铝合金(A356)缸体和缸盖铸件
沫塑料液态产物而获得合格铝铸件; ③铸造企业采用了很多工艺方法将碳夹杂物移到非重要部位,
或通过改变浇注口位置、调整模样在砂箱中的位置、或在金 属浇注时抽真空来减轻碳夹杂物; ④美国Mercury Marine公司则采取在砂箱内加压的新技术,有 效地解决了冷隔和缩松缺陷,提高了铸铝件气密性（图1）。
消失模铸造技术
消失模铸造（又称实型铸造）是将与铸件尺 寸形状相似的石蜡或泡沫模型粘结组合成模 型簇，刷涂耐火涂料并烘干后，埋在干石英 砂中振动造型，在负压下浇注，使模型气化， 液体金属占据模型位置，凝固冷却后形成铸 件的新型铸造方法。
第一部分 消失模铸造技术特征、工艺
特征及行业发展趋势
1.技术特征 2.发展历史 3.主要应用 4.生产线 5.类型 6.布局原则

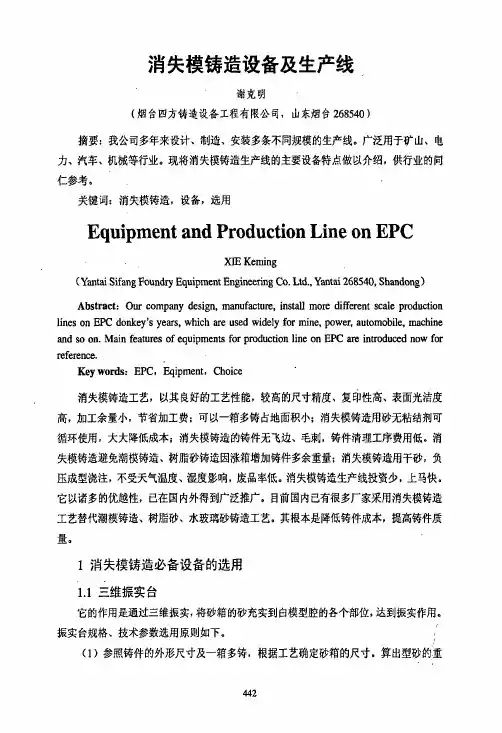

消失模铸造设备及生产线
量及砂箱本身的重量，椐此计算振实台的激振力；（２）根据砂箱外廓尺寸选用三维振实台的台面尺寸，如表ｌ所示。
表ｌ三维振实台的主要技术规格及参数三维振实台除了激振力、台面尺寸外，支撑方式、控制方式、夹紧形式也是很重要的。
’随着消失模铸造行业技术发展，三维振实台的支撑方式已由现在气囊式空气弹簧代替了橡胶弹簧。
空气弹簧振实效果好，无噪音、可升降，易实现自动化控制。
控制方式：在控制方式中有常规控制、变频控制，一般不很复杂铸件用常规控制即可。
对于很复杂件，工艺不很成熟可采用变频控制。
例如缝纫机壳体壁厚４．５ｒａｍ，汽车变速箱壁厚７～８ｍｍ均采用常规控制，效果很好。
这里主要是振实台的设计、结构。
不要过于追求变频。
现振实台激振频率２９００踟分（即振动电机的转数为２９００转，分），而国产振动电机的转数如果再调高，其轴承寿命将受影响，调高空间不大。
如果通过变频下调振动电机的转数而降低频率意义不大。
砂箱采用气动夹紧，速度快，易实现自动化。
振实台的设计制动很重要，常被人们所不注意。
１．２真空负压系统．负压系统的选用主要考虑是熔化工部．同时可浇注几箱，也就是考虑抽气速度。
图１是典型的负压系统。
下面作以比较介绍。
图１真空负压系统４４３消失模铸造设备及生产线作者：谢克明作者单位：烟台四方铸造设备工程有限公司,山东烟台,268540相似文献(10条)1.会议论文叶升平有中国特色的消失模铸造2004本文概述了有中国特色的三大类消失模铸件;介绍了消失模铸造服务的设备制造商、模具制造商和材料供应商的情况;指出了中国消失模铸造与世界之差距.2.会议论文薛强军消失模精密铸钢技术(REPLICASTCS法)及实际应用2006消失模精密铸钢新工艺将消失模铸造技术与硅溶胶精密铸造技术及真空造型技术结合到一起,解决了常规消失模铸钢件增碳缺陷,本文介绍了该工艺技术要点、应用实例、关键设备.3.会议论文薛强军消失模精密铸钢技术(REPLICAST CS法)及实际应用2006消失模精密铸钢新工艺将消失模铸造技术与硅溶胶精密铸造技术及真空造型技术结合到一起,解决了常规消失模铸钢件增碳缺陷,本文介绍了该工艺技术要点、应用实例、关键设备.4.会议论文梁光泽中国实型(消失模)铸造的四十年2006本文从生产应用、原辅材料、专用设备和研究成果四个方面阐述中国实型(消失模)铸造四十年来的发展历程.从中可见,近几年中国的FM(EPC)发展很快,2005年产量已达32.1万吨,是10年(1995年)前产量的21倍,是15年前(1991年)前的140倍,居世界第二.同时,在原辅材料和专用设备等方面也有了长足的进步,日趋完善和成熟,从而确保了近年来我国实型(消失模)铸造的快速稳步的发展。
消失模铸造设备介绍
消失模铸造与其他铸造方法的主要区别是它所特有的黑区和白区部分。
白区指制模工部和模型组合及涂料烘干工部，黑区指造型浇注工部。
白区：制模工部：预发泡机、蒸缸、泡沫成型机、模型干燥室、简易切割床、涂料搅拌机、模型烘干设备等
黑区：造型振实台、真空系统、砂处理系统、砂箱、雨淋加砂装置、砂箱运输系统等
按我国消失模铸造厂生产条件，划分为以下几类。
一、单机或简易型铸造生产线
通常在铸造车间设置1-2台(造型时用)三维振动台，几个-10多个专用砂箱，砂箱吊运或设有辊(轨)道的砂箱简易输送线，干砂一般是自然冷却或设有简易型砂冷却装置，另加一套抽真空系统和砂除尘筛分设备。
投资灵活，费用在8-15万，生产规模一般在500-5000吨。
这种生产模式是比较符合我国国情，花钱少，上马快，深受我国广大中小企业欢迎，发展十分迅速。
这类工厂占我国消失模铸造厂点的90%以上。
二、国产型消失模铸造流水线
采用机械、液压、气动和电控方式，自行设计的国产型生产线，其砂箱数在10 -50余个不等;均设有砂冷却系统设备;生产规模在年产2000―30000吨，投资在50万-400万不等。
这类生产厂点约有30家(条)。
特点是系统完整，功能齐全，连续作业，适合大批量、大规模生产。
消失模铸造设备主营：消失模铸造设备，消失模，消失模铸造机械，消失模铸造技术，消失模铸件，泡沫机械，泡塑机械等产品，商丘恒盛消失模设备有限公司，是一家主要从事消失模设备制造、工艺技术研究、消失模铸件生产为一体的综合性公司，公司技术力量雄厚，加工、检测设备齐全。
以上信心希望能帮助到你。
国内外消失模铸造技术的发展
国内外消失模铸造技术的发展山东大学姜青河教授一．国内消失模铸造发展情况及主要问题据中国铸造协会统计，2003年我国逐渐产量达到1987万吨，到2004年我国铸造企业达到2.6万家,铸件产量和铸造企业数量均居世界第一位，确立了我国铸造大国的地位。
消失模铸造技术作为一种先进的铸件成型方法，近年来在世界上得到了迅速的发展。
在西方发达国家由于机械化，自动化消失模铸造生产线的陆续建成投产，以及所生产的显著经济和社会效益，使这项技术呈现出强大的生命力。
前几年我国消失模铸造技术应用虽然进展缓慢，但是在近五年来得到了快速发展。
特别是由于消失模铸造设备投资少、工艺路线短、工序简化、占地面积小、铸件尺寸精度和外观精度高，许多原有的中校铸造企业也越来越多地采用该项技术。
但是，有些企业对该技术的认识不足，对出现的问题未加仔细研究分析，在操作中也未能加以重视，导致铸件质量波动，就认为消失模铸造技术不适应自己的情况而放弃。
在选择是否采用消失模铸造工艺的时候，要综合分析产品结构、批量大小、铸件材质、质量要求、投资大小等因素。
对于结构不太复杂、批量要求较大的箱体件、管件等，采用消失模铸造工艺是比较成功的。
在初次进行消失模铸造试生产时，建议先选择简单铸件，原材料选用优质材料，尽量保证初试成功，增强对这种工艺的信心。
等到技术掌握比较熟练后，可以逐步采用国产一般材料，并采用自己设计的工艺。
在投产之前，建议企业多了解消失模铸造工艺的特点和基本技术要求，多于消失模铸造专业技术人员沟通，比如参加相应的技术培训，出席相应的专业技术会议、聘请大专院校、科研院所专业技术人员进行技术指导等。
下面从三个方面介绍消失模铸造中应注意的问题：1. 模样模样材料通常称为珠粒，消失模铸造采用的珠粒一般分为三种：EPS（聚苯乙烯）、STMMA（共聚树脂）和EPMMA（聚甲基丙烯酸甲酯）。
三者都属于高分子材料。
对于低碳钢铸件，模样材料中的碳容易使铸件表面产生积碳现象，导致碳缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们知道在很多的行业中投资一条生产线需要不少的花费，对于消失模生产线也是如此，由于设备种类比较多，报价也是高低不等的，市场价格大概从几十万元到上百万元左右。
影响到消失模生产线的价格因素有很多，其中主要是设备的类型以及配置，另外还有一些可能报价出现变动的原因有：
1.生产产品的因素
工件的规格、净重、材料等都会影响消失模生产设备的价格。
繁杂的工件需要采用一些特殊的生产设备，这样才能保证后期的应用效果，厂家可以根据客户的需要制定相应的产品计划方案的。
2.每天工件的产量
如果客户每天要生产的工件产量高，那么这条生产线的线速度就快，消失模生产线中的设备就会拉长，产品的价格自然就会越高。
3.工件工艺的流程
加工工艺越繁杂，非标准水平越高，价格也就会越高。
生产线除了一般的工艺流程以外，还会加装一些特殊的生产线，工艺流程越繁杂，价钱自然就高了。
由于消失模生产线的报价会受到诸多因素的影响，因此我们无法给您一个准确的价格，需要和厂家的销售人员做详细的沟通。
