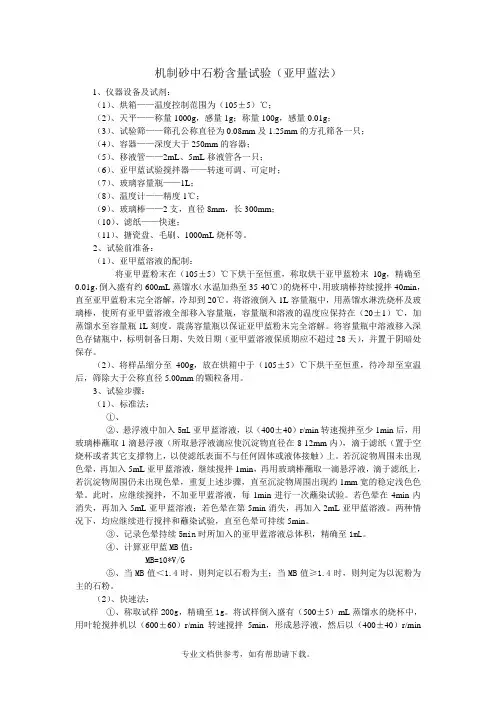

机制砂亚甲蓝测定
机制砂亚甲蓝测定
机制砂中石粉含量试验（亚甲蓝法）1、仪器设备及试剂：（1）、烘箱——温度控制范围为（105±5）℃；（2）、天平——称量1000g，感量1g；称量100g，感量0.01g；（3）、试验筛——筛孔公称直径为0.08mm及1.25mm的方孔筛各一只；（4）、容器——深度大于250mm的容器；（5）、移液管——2mL、5mL移液管各一只；（6）、亚甲蓝试验搅拌器——转速可调、可定时；（7）、玻璃容量瓶——1L；（8）、温度计——精度1℃；（9）、玻璃棒——2支，直径8mm，长300mm；（10）、滤纸——快速；（11）、搪瓷盘、毛刷、1000mL烧杯等。
2、试验前准备：（1）、亚甲蓝溶液的配制：将亚甲蓝粉末在（105±5）℃下烘干至恒重，称取烘干亚甲蓝粉末10g，精确至0.01g，倒入盛有约600mL蒸馏水（水温加热至35-40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，冷却到20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯及玻璃棒，使所有亚甲蓝溶液全部移入容量瓶，容量瓶和溶液的温度应保持在（20±1）℃，加蒸馏水至容量瓶1L刻度。
震荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中溶液移入深色存储瓶中，标明制备日期、失效日期（亚甲蓝溶液保质期应不超过28天），并置于阴暗处保存。
（2）、将样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径5.00mm的颗粒备用。
3、试验步骤：（1）、标准法：①、②、悬浮液中加入5mL亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min 后，用玻璃棒蘸取1滴悬浮液（所取悬浮液滴应使沉淀物直径在8-12mm内），滴于滤纸（置于空烧杯或者其它支撑物上，以使滤纸表面不与任何固体或液体接触）上。
若沉淀物周围未出现色晕，再加入5mL亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一滴悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅色色晕。
机制砂石粉含量亚甲蓝试验方法
机制砂石粉含量亚甲蓝试验方法一、仪器和试剂准备1.1仪器-干燥箱：用于将试样干燥至恒定质量。
-筛分装置：用于筛分试样。
-电子天平：用于称量试样及试剂。
-砂浆搅拌器：用于搅拌试样。
-热风炉：用于燃烧混凝土试样。
-烘干器：用于干燥试样。
-偏光显微镜：用于观察试样中的颗粒。
-显微镜摄像系统：用于拍摄试样图像。
1.2试剂-亚甲蓝溶液：浓度为0.1%的亚甲蓝溶液。
二、试验步骤2.1取样按照规定，从待测混凝土中取得一定量的试样。
2.2筛分试样将试样进行筛分，分别得到不同颗粒大小的砂石颗粒。
2.3烘干试样将筛选得到的不同颗粒大小的砂石颗粒分别置于烘干器中，干燥至恒定质量。
2.4燃烧试样将烘干好的试样置于热风炉中，进行燃烧。
2.5称量试样将燃烧后的试样取出，使用电子天平称量其质量。
2.6加入亚甲蓝溶液将称量好的试样放入容器中，添加一定量的亚甲蓝溶液，并用砂浆搅拌器将其均匀混合。
2.7观察和摄影将试样置于偏光显微镜下观察，并使用显微镜摄像系统拍摄试样图像。
2.8分析结果通过分析试样中砂石颗粒的颜色和分布，评估机制砂石粉的含量。
三、实施原理机制砂石粉含量亚甲蓝试验方法主要是基于亚甲蓝的染色作用和色彩观察分析，通过染色试剂对试样进行处理，以夹在胶结材料（水泥石）中的细石粒相对于胶结材料的含量来直接或间接反映机制砂石粉含量的多少。
亚甲蓝能与胶结材料起反应，生成明显的蓝色染色物。
而细石粒和砂石粉不会起反应，仍然保持原来的颜色。
所以，通过观察试样中颗粒的颜色和分布，可以评估机制砂石粉的含量。
总之，机制砂石粉含量亚甲蓝试验方法是评价混凝土中砂石粉含量的一种简单有效的方法。
通过染色处理和颜色观察分析，可以对混凝土中机制砂石粉的含量进行评估。
机制砂亚甲蓝测定
机制砂中石粉含量试验（亚甲蓝法）1、仪器设备及试剂：（1）、烘箱——温度控制范围为（105±5）℃；（2）、天平——称量1000g，感量1g；称量100g，感量0.01g；（3）、试验筛——筛孔公称直径为0.08mm及1.25mm的方孔筛各一只；（4）、容器——深度大于250mm的容器；（5）、移液管——2mL、5mL移液管各一只；（6）、亚甲蓝试验搅拌器——转速可调、可定时；（7）、玻璃容量瓶——1L；（8）、温度计——精度1℃；（9）、玻璃棒——2支，直径8mm，长300mm；（10）、滤纸——快速；（11）、搪瓷盘、毛刷、1000mL烧杯等。
2、试验前准备：（1）、亚甲蓝溶液的配制：将亚甲蓝粉末在（105±5）℃下烘干至恒重，称取烘干亚甲蓝粉末10g，精确至0.01g，倒入盛有约600mL蒸馏水（水温加热至35-40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，冷却到20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯及玻璃棒，使所有亚甲蓝溶液全部移入容量瓶，容量瓶和溶液的温度应保持在（20±1）℃，加蒸馏水至容量瓶1L刻度。
震荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中溶液移入深色存储瓶中，标明制备日期、失效日期（亚甲蓝溶液保质期应不超过28天），并置于阴暗处保存。
（2）、将样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径5.00mm的颗粒备用。
3、试验步骤：（1）、标准法：①、②、悬浮液中加入5mL亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒蘸取1滴悬浮液（所取悬浮液滴应使沉淀物直径在8-12mm内），滴于滤纸（置于空烧杯或者其它支撑物上，以使滤纸表面不与任何固体或液体接触）上。
若沉淀物周围未出现色晕，再加入5mL亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一滴悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅色色晕。

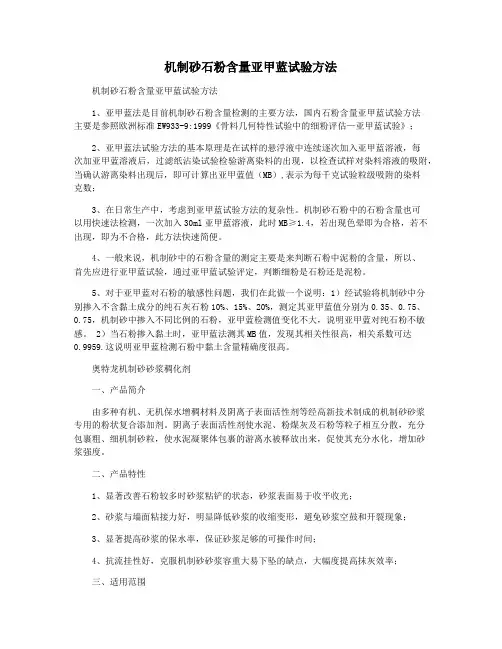

机制砂石粉含量亚甲蓝试验方法
机制砂石粉含量亚甲蓝试验方法机制砂石粉含量亚甲蓝试验方法1、亚甲蓝法是目前机制砂石粉含量检测的主要方法，国内石粉含量亚甲蓝试验方法主要是参照欧洲标准EW933-9:1999《骨料几何特性试验中的细粉评估—亚甲蓝试验》；2、亚甲蓝法试验方法的基本原理是在试样的悬浮液中连续逐次加入亚甲蓝溶液，每次加亚甲蓝溶液后，过滤纸沾染试验检验游离染料的出现，以检查试样对染料溶液的吸附，当确认游离染料出现后，即可计算出亚甲蓝值（MB）,表示为每千克试验粒级吸附的染料克数；3、在日常生产中，考虑到亚甲蓝试验方法的复杂性。
机制砂石粉中的石粉含量也可以用快速法检测，一次加入30ml亚甲蓝溶液，此时MB≥1.4，若出现色晕即为合格，若不出现，即为不合格，此方法快速简便。
4、一般来说，机制砂中的石粉含量的测定主要是来判断石粉中泥粉的含量，所以、首先应进行亚甲蓝试验，通过亚甲蓝试验评定，判断细粉是石粉还是泥粉。
5、对于亚甲蓝对石粉的敏感性问题，我们在此做一个说明：1）经试验将机制砂中分别掺入不含黏土成分的纯石灰石粉10%、15%、20%，测定其亚甲蓝值分别为0.35、0.75、0.75，机制砂中掺入不同比例的石粉，亚甲蓝检测值变化不大，说明亚甲蓝对纯石粉不敏感。
2）当石粉掺入黏土时，亚甲蓝法测其MB值，发现其相关性很高，相关系数可达0.9959.这说明亚甲蓝检测石粉中黏土含量精确度很高。
奥特龙机制砂砂浆稠化剂一、产品简介由多种有机、无机保水增稠材料及阴离子表面活性剂等经高新技术制成的机制砂砂浆专用的粉状复合添加剂。
阴离子表面活性剂使水泥、粉煤灰及石粉等粒子相互分散，充分包裹粗、细机制砂粒，使水泥凝聚体包裹的游离水被释放出来，促使其充分水化，增加砂浆强度。
二、产品特性1、显著改善石粉较多时砂浆粘铲的状态，砂浆表面易于收平收光；2、砂浆与墙面粘接力好，明显降低砂浆的收缩变形，避免砂浆空鼓和开裂现象；3、显著提高砂浆的保水率，保证砂浆足够的可操作时间；4、抗流挂性好，克服机制砂砂浆容重大易下坠的缺点，大幅度提高抹灰效率；三、适用范围适用各种机制砂配制的各强度等级的抹灰砂浆、砌筑砂浆和地面砂浆，机制砂中粗粒含量及石粉含量可适当放宽。

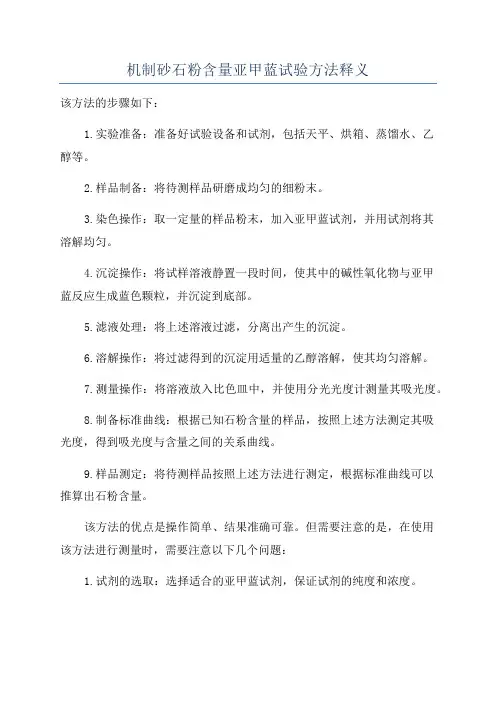

机制砂石粉含量亚甲蓝试验方法释义
机制砂石粉含量亚甲蓝试验方法释义
该方法的步骤如下：
1.实验准备：准备好试验设备和试剂，包括天平、烘箱、蒸馏水、乙
醇等。
2.样品制备：将待测样品研磨成均匀的细粉末。
3.染色操作：取一定量的样品粉末，加入亚甲蓝试剂，并用试剂将其
溶解均匀。
4.沉淀操作：将试样溶液静置一段时间，使其中的碱性氧化物与亚甲
蓝反应生成蓝色颗粒，并沉淀到底部。
5.滤液处理：将上述溶液过滤，分离出产生的沉淀。
6.溶解操作：将过滤得到的沉淀用适量的乙醇溶解，使其均匀溶解。
7.测量操作：将溶液放入比色皿中，并使用分光光度计测量其吸光度。
8.制备标准曲线：根据已知石粉含量的样品，按照上述方法测定其吸
光度，得到吸光度与含量之间的关系曲线。
9.样品测定：将待测样品按照上述方法进行测定，根据标准曲线可以
推算出石粉含量。
该方法的优点是操作简单、结果准确可靠。
但需要注意的是，在使用
该方法进行测量时，需要注意以下几个问题：
1.试剂的选取：选择适合的亚甲蓝试剂，保证试剂的纯度和浓度。
2.溶液的制备：根据样品的含量和要求，选择合适的样品粉末量和试剂量，保证溶液的浓度适中。
3.沉淀的形成：确保沉淀能够均匀地分布在溶液中，避免沉淀的聚集现象。
4.滤液的处理：通过适当的滤液处理措施，使产生的沉淀能够完全分离出来，不与溶液混合。
总的来说，机制砂石粉含量亚甲蓝试验方法是一种经典的测量机制砂石粉含量的方法。
通过上述步骤进行操作，可以较准确地测定石粉中的含量，对于工程建设和建材厂及相关领域的研究和生产具有重要的意义。
机制砂亚甲蓝技术指标
机制砂亚甲蓝技术指标
机制砂亚甲蓝技术指标是指机制砂生产过程中需要达到的一系列
技术规范和检测标准，其中亚甲蓝指标是机制砂生产过程中一个十分
重要的技术指标。
首先，我们需要了解一下机制砂的概念。
机制砂是通过人工粉碎
天然石料，进行筛分、清洗、干燥等一系列工艺加工而成的一种材料，具有高强度、高稳定性和粘结力强的优点，容易被混凝土和沥青所吸收，成为建筑材料行业的主要原材料之一。
在机制砂的生产中，需要达到一定的技术指标，以保证机制砂的
质量。
其中，亚甲蓝指标是十分重要的指标之一。
亚甲蓝是一种蓝色
染料，可以用于检测水或材料中的含量。
在机制砂中，如果亚甲蓝指
标达标，说明机制砂的含水率比较低，粒度分布较为均匀，可以保证
机制砂在建筑中的使用效果和质量。
那么，机制砂亚甲蓝指标的达标要求是什么呢？在机制砂生产过
程中，通常将亚甲蓝染色液滴入砂土样品，通过比较颜色变化程度来
检测含水率。
一般来说，如果涂色程度小于1级，则符合亚甲蓝指标
的要求，可以使用在建筑材料中。
如果高于1级，则需要继续调整机
制砂的生产工艺，降低含水率，加强筛分等工序，以保证机制砂的质量。
综上所述，机制砂亚甲蓝技术指标具有十分重要的意义，是保证
机制砂质量的重要依据。
机制砂生产企业需要不断优化和完善生产工艺，提高生产效率的同时，严格控制各项技术指标，达到建筑材料行
业的需求，为社会提供优质的机制砂原材料。
机制砂石粉含量亚甲蓝试验方法释义
机制砂石粉含量亚甲蓝试验方法释义
针对机制砂石粉含量亚甲蓝石粉方法的一些疑点，做一个全面的释义，作为初学试验的人来说，十分有益：
1、亚甲蓝法是目前机制砂石粉含量检测的主要方法，国内石粉含量亚甲蓝试验方法主要是参照欧洲标准EW933-9:1999《骨料几何特性试验中的细粉评估—亚甲蓝试验》；
2、亚甲蓝法试验方法的基本原理是在试样的悬浮液中连续逐次加入亚甲蓝溶液，每次加亚甲蓝溶液后，过滤纸沾染试验检验游离染料的出现，以检查试样对染料溶液的吸附，当确认游离染料出现后，即可计算出亚甲蓝值（MB）,表示为每千克试验粒级吸附的染料克数；
3、在日常生产中，考虑到亚甲蓝试验方法的复杂性。
机制砂石粉中的石粉含量也可以用快速法检测，一次加入30ml亚甲蓝溶液，此时MB≥1.4，若出现色晕即为合格，若不出现，即为不合格，此方法快速简便。
4、一般来说，机制砂中的石粉含量的测定主要是来判断石粉中泥粉的含量，所以、首先应进行亚甲蓝试验，通过亚甲蓝试验评定，判断细粉是石粉还是泥粉。
5、对于亚甲蓝对石粉的敏感性问题，我们在此做一个说明：
1）经试验将机制砂中分别掺入不含黏土成分的纯石灰石粉10%、15%、20%，测定其亚甲蓝值分别为0.35、0.75、0.75，如下图：
从图可以看出，机制砂中掺入不同比例的石粉，亚甲蓝检测值变化不大，说明亚甲蓝对纯石粉不敏感。
2）当石粉掺入黏土时，亚甲蓝法测其MB值，发现其相关性很高，相关系数可达0.9959.这说明亚甲蓝检测石粉中黏土含量精确度很高。
解读机制砂亚甲蓝MB值
解读机制砂亚甲蓝MB值机制砂亚甲蓝MB值是一种测量染料亲和力的指标，用于评估染料在纺织品上的牢固性。
本文将对该指标进行解读，并探讨其在纺织行业中的应用。
亚甲蓝染料是一种广泛应用于纺织行业的染料，具有良好的亲和力和染色性能。
亚甲蓝染料与纺织品之间的结合主要通过染料分子与纤维表面的氢键、离子键等相互作用来实现。
这种结合力的牢固性是衡量染料染色效果的一个重要指标。
机制砂亚甲蓝MB值是一种用于评估染料结合力的测试方法。
它通过测量染料在纺织品上的扩散速率来间接评估染料的结合力。
通常，越大的MB值表示染料与纺织品结合得越牢固。
机制砂亚甲蓝MB值的测定方法相对简单。
首先，将一定量的染料溶液滴在纺织品上，然后使用机制砂纸揉搓一定时间。
接着，用洗涤液冲洗纺织物，将洗涤液中染料的浓度测量出来。
根据浓度变化计算得到MB值。
通常，低浓度下染料的平均浓度变化率越小，MB值越大，表示染料与纺织品结合得越牢固。
机制砂亚甲蓝MB值的应用主要体现在纺织品质量控制和染色方案设计中。
首先，该指标可以用于选择合适的染料和纺织品组合，以获得最佳染色效果。
通过评估不同染料和纤维之间的结合力，可以选择亲和力较高的染料，从而提高染料的穿透性和牢固性，确保染色均匀性和牢固性。
其次，机制砂亚甲蓝MB值还可以用于纺织品染色工艺的优化和改进。
通过对不同染料和纺织品组合进行测试，可以评估不同工艺参数对染料结合力的影响，并据此进行优化。
例如，可以调整染料的溶液浓度、pH值、染色时间等参数，以获得更好的染色效果和牢固性。
此外，机制砂亚甲蓝MB值还可以用于纱线和面料的检测和质量评估。
通过对不同纱线样品进行测试，可以评估染料与纱线结合力的差异，判断染色过程中是否存在问题，例如染料渗透不均匀、染色效果不理想等。
对面料进行测试也可以评估不同织物类型对染料的吸附能力，从而更好地选择合适的染料工艺。
综上所述，机制砂亚甲蓝MB值是评估染料结合力的一种重要指标，可用于纺织品染色流程中的质量控制和工艺优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机制砂中石粉含量试验（亚甲蓝法）
1、仪器设备及试剂：
（1）、烘箱——温度控制范围为（105±5）℃；
（2）、天平——称量1000g，感量1g；称量100g，感量0.01g；
（3）、试验筛——筛孔公称直径为0.08mm及1.25mm的方孔筛各一只；
（4）、容器——深度大于250mm的容器；
（5）、移液管——2mL、5mL移液管各一只；
（6）、亚甲蓝试验搅拌器——转速可调、可定时；
（7）、玻璃容量瓶——1L；
（8）、温度计——精度1℃；
（9）、玻璃棒——2支，直径8mm，长300mm；
（10）、滤纸——快速；
（11）、搪瓷盘、毛刷、1000mL烧杯等。
2、试验前准备：
（1）、亚甲蓝溶液的配制：
将亚甲蓝粉末在（105±5）℃下烘干至恒重，称取烘干亚甲蓝粉末10g，精确至0.01g，倒入盛有约600mL蒸馏水（水温加热至35-40℃）的烧杯中，用玻璃棒持续搅拌40min，直至亚甲蓝粉末完全溶解，冷却到20℃。
将溶液倒入1L容量瓶中，用蒸馏水淋洗烧杯及玻璃棒，使所有亚甲蓝溶液全部移入容量瓶，容量瓶和溶液的温度应保持在（20±1）℃，加蒸馏水至容量瓶1L刻度。
震荡容量瓶以保证亚甲蓝粉末完全溶解。
将容量瓶中溶液移入深色存储瓶中，标明制备日期、失效日期（亚甲蓝溶液保质期应不超过28天），并置于阴暗处保存。
（2）、将样品缩分至400g，放在烘箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于公称直径5.00mm的颗粒备用。
3、试验步骤：
（1）、标准法：
①、
②、悬浮液中加入5mL亚甲蓝溶液，以（400±40）r/min转速搅拌至少1min后，用玻璃棒蘸取1滴悬浮液（所取悬浮液滴应使沉淀物直径在8-12mm内），滴于滤纸（置于空烧杯或者其它支撑物上，以使滤纸表面不与任何固体或液体接触）上。
若沉淀物周围未出现色晕，再加入5mL亚甲蓝溶液，继续搅拌1min，再用玻璃棒蘸取一滴悬浮液，滴于滤纸上，若沉淀物周围仍未出现色晕，重复上述步骤，直至沉淀物周围出现约1mm宽的稳定浅色色晕。
此时，应继续搅拌，不加亚甲蓝溶液，每1min进行一次蘸染试验。
若色晕在4min内消失，再加入5mL亚甲蓝溶液；若色晕在第5min消失，再加入2mL亚甲蓝溶液。
两种情况下，均应继续进行搅拌和蘸染试验，直至色晕可持续5min。
③、记录色晕持续5min时所加入的亚甲蓝溶液总体积，精确至1mL。
④、计算亚甲蓝MB值：
MB=10*V/G
⑤、当MB值＜1.4时，则判定以石粉为主；当MB值≥1.4时，则判定为以泥粉为主的石粉。
（2）、快速法：
①、称取试样200g，精确至1g。
将试样倒入盛有（500±5）mL蒸馏水的烧杯中，用叶轮搅拌机以（600±60）r/min转速搅拌5min，形成悬浮液，然后以（400±40）r/min
转速持续搅拌，直至试验结束。
②、一次性向烧杯中加入30mL亚甲蓝溶液，以（400±40）r/min转速持续搅拌8min。
然后用玻璃棒蘸取一滴悬浮液，滴于滤纸上，观察沉淀物周围是否出现明显色晕，出现色晕的为合格，否则不合格。
