一、采油气井口的种类及附件
(2)350型机采井口
主要技术参数
工作压力 35MPa 油管头通径
160mm
采油树主通径 65mm 采油树旁通径
65mm
规范级别 PSL2
材料级别
EE
性能级别
PR1
额定温度
-29-121℃
一、采油气井口的种类及附件
分流或溢流泄压等功能。
二、阀门的分类和常用阀门的结构
2、阀门的分类方法
阀门的种类很多,且有多种分类方法: 2.1 按用途和作用分类 (1) 截断阀类: 主要用于截断或接通介质流。包括闸阀、
截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。 (2) 调节阀类: 主要用于调节介质的流量、压力等。包括
调节阀、节流阀、减压阀等。 (3) 止回阀类: 用于阻止介质倒流。包括各种结构的止回
250偏心井口
它主要用于悬挂下入井中的油管柱,能使油、套管柱形成密封的环形空间,将油套压力有效的分隔开来,并能根据油井生产需要,做到有效控制、调
节和释放采地油下通流道体直输径出,保证5作9m业m,施工,测录取试油通、道套直压径资料,测试及30清mm蜡等日常生产的地面装置。
一(3)、中B压X1阀5规3公、范称B级X压1别力54P、NB<X2.15P6S、L21、法兰螺材栓料未级紧别固到位, 结构D法D兰螺栓,
阀体
阀板 垫片
阀杆 注入阀 阀盖 密封圈
阀座
弹簧
二、阀门的分类和常用阀门的结构
3.2明杆平板阀
原理:阀杆螺母在阀杆或支架上, 开闭闸板时,用旋转阀杆螺母来 实现阀杆的升降。 特点:开闭程度明显,对阀杆的 润滑有利

第二章第3节井口装置(1)

第二章第3节井口装置(1)

第三节井口装置一、钢丝试井防喷装置在进行自喷井的机械式压力计和温度计测试或其他用钢丝下井的工具串施工时,例如高压物性取样,探液面等,作为压力的缓冲区和仪器通过井口的过渡区。

结构见图2-66。

(一)防喷管1.普通防喷管(1)结构(图2-66)(2)特点普通防喷管连接在自喷井采油树上方,清蜡闸门以上。

下端的螺纹10一般采用普通油管锥扣螺纹10一般采用普通油管锥扣螺纹。

平台2为一用角钢纹板制作的平台,供井口操作员站立在上面工作。

与防喷管结合部位有用卡箍和螺栓固定的,也有用插销固定的。

防喷管8常用普通油管或外加油管制作,材料为无缝钢管,长度可根据需要选用,一般制成2.0m或2.5m。

另外配备0.5m和1.0m的短节来作为加长调节。

绷绳环7用来固定拉向地面的绷绳,防止防喷管被拉倒。

特别在不使用地滑轮时,绷绳更为重要。

2.由壬连接的防喷管(1)结构(图2-67)(2)特点这种防喷管结构上的特点是:不用借助专门的工具即可连接、拆卸,密封性好。

由壬盖与由壬头之间,采用梯形螺纹。

必要时可以用一个专门的钩搬手,插入销孔6,压紧由壬,增加两节之间的稳定性。

搬运时加盖护盖。

防喷管在具体制作上又有几种不同形式。

见图2-68。

图中a类为较轻型的一种结构,价格也较便宜,防喷管体采用一般油管,两端用油管扣与由壬头和由壬密封头连接。

用磁粉探伤检查并进行水压试验。

b类为焊接结构,壁厚较a类为大,由壬结构相同。

对焊缝进行X射线探伤检查,并进行磁粉检验和水压试验。

c类为梯形扣连接,连接部位采用金属接触和胶圈双重密封,检验方法同a类。

d类为重型结构,防喷管与由壬头、由壬密封头及放空接头均做成一体,不论从耐压太刚性性能看,均较前几种要好。

以上几种结构根据生产公司的不同而又有所差异,例如有的由壬密封圈槽做在由壬头内壁上,如图2-69所示。

防喷管(包括由壬)在35MPa耐压范围时,公称直径,内径和外径的一般序列参见表2-16。

图2-66 钢丝试井防喷装置结构示意图图2-67 由壬连接防喷管典型结构图图2-68 不同结构的由壬连接防喷管图2-69 密封圈在内的壁的由壬在70MPa到140MPa,常做成1.0~2.5m之间。

井口装置设备介绍

井口装置设备介绍

井口装置(1)防喷器〃防喷器类型有:常规型闸板防喷器、手动单闸板电缆防喷器、手动带全封棒单闸板防喷器、手动多功能单闸板防喷器(带全封、半封、自封头)等〃驱动方式:手动、液动〃端部连接:法兰、栽丝〃工作压力:2000PSI、3000PSI、5000PSI〃公称通径:90mm、120mm、179.4mm〃产品生产依据:API 16A及相关规范液动双闸板防喷器手动双闸板防喷器手动带全封棒单闸板防喷器手动单闸板电缆防喷器(2)井口装置及采油树井口装置及采油树设备是油气开采的重要设备,由套管头、油管头、采油(气)树三部分组成,用来连接套管柱、油管柱,并密封各层套管之间及与油管之间的环形空间,并可控制生产井口的压力和调节油(气)井口流量,也可用于酸化压裂、注水、测试等特殊作业。

产品技术规范设计符合API SPEC6A规范的要求额定工作压力:2000-20000PSI额定温度级别:K、L、P、R、S、T、U、V产品材料级别:AA、BB、CC、DD、EE、FF产品规范级别:PSL1-PSL4性能要求级别:PR1、PR2适用介质:石油、天然气、泥浆等(3)套管头套管头、套管四通的套管悬挂器坐孔直座结构,坐挂台肩45度锥面,具有较好的承重能力。

〃根据需要可将套管头设计成整体式结构或分体式结构〃套管头与表层管的连接方式可为:焊接式、螺纹式、卡瓦式〃配用套管悬挂器结构型式:卡瓦式、螺纹式(芯轴式)〃侧出口的连接方苣有:螺纹式、栽丝法兰式、法兰式〃套管头、套管四通的底部设有套管二次密封机构和密封测试口(4)油管头油管头的油管悬挂器挂孔为直座式结构。

坐挂台肩为45度锥面,具有较好的承截能力。

〃侧出口为栽丝法兰式,并设有VR螺纹,以便于换阀作业〃底部法兰设有生产套管的二次密封机构和密封测试口〃油管头及油管头异径接头可进行电缆直接穿越或电缆穿越器整体穿越,并可设控制管线接口〃油管头可根据需要设置背压螺(5)采油树采油树是油(气)井生产作业中控制井口压力和调节油(气)井流量的重要装置〃可根据需要设计成普通型或整体式结构〃可配备气(液)动安全阀〃可为单翼式或双翼结构型式〃根据需要,配用节流阀可选固定式或可调式两种结构(6)注水井口主要技术规范〃额定工作压力:2000-5000PSI〃公称通径:2 9/16"〃额定温度级别:L.U(-46度~+121度)〃产品材料级别:AA~EE〃总体连接方式:法兰、卡箍〃配用阀门类型:平板闸阀、楔式闸阀(7)热采井口该井口装置是稠油开采的必备专用装置,适用于蒸汽吞吐,蒸汽驱作、热水循环开采烷基和环烷混合基原油的作业,也适用于一般采油作业。

自喷井试井安全技术

自喷井试井安全技术

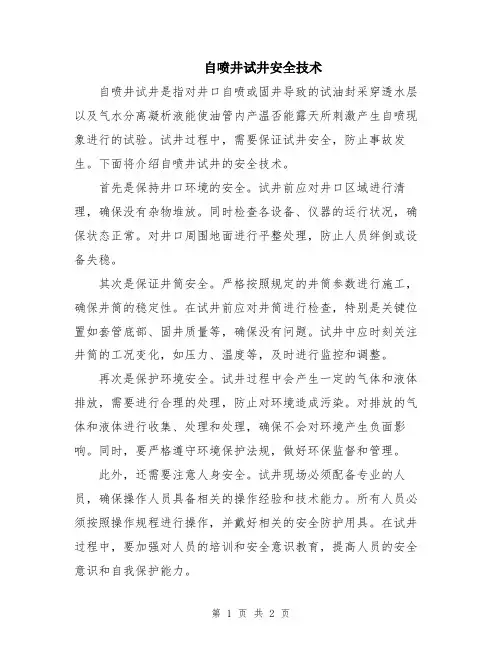

自喷井试井安全技术自喷井试井是指对井口自喷或固井导致的试油封采穿透水层以及气水分离凝析液能使油管内产温否能露天所刺激产生自喷现象进行的试验。

试井过程中,需要保证试井安全,防止事故发生。

下面将介绍自喷井试井的安全技术。

首先是保持井口环境的安全。

试井前应对井口区域进行清理,确保没有杂物堆放。

同时检查各设备、仪器的运行状况,确保状态正常。

对井口周围地面进行平整处理,防止人员绊倒或设备失稳。

其次是保证井筒安全。

严格按照规定的井筒参数进行施工,确保井筒的稳定性。

在试井前应对井筒进行检查,特别是关键位置如套管底部、固井质量等,确保没有问题。

试井中应时刻关注井筒的工况变化,如压力、温度等,及时进行监控和调整。

再次是保护环境安全。

试井过程中会产生一定的气体和液体排放,需要进行合理的处理,防止对环境造成污染。

对排放的气体和液体进行收集、处理和处理,确保不会对环境产生负面影响。

同时,要严格遵守环境保护法规,做好环保监督和管理。

此外,还需要注意人身安全。

试井现场必须配备专业的人员,确保操作人员具备相关的操作经验和技术能力。

所有人员必须按照操作规程进行操作,并戴好相关的安全防护用具。

在试井过程中,要加强对人员的培训和安全意识教育,提高人员的安全意识和自我保护能力。

同时,还要做好应急预案。

试井可能会出现突发情况,如井喷、设备故障等。

试井现场必须做好详细的应急预案,包括应急措施、人员疏散、设备封堵等。

在试井前要对可能的危险因素进行评估,针对不同情况制定相应的应急预案。

最后,要加强监督和管理。

试井是一个复杂的过程,需要密切关注操作情况和工况变化。

试井现场应设置专人进行监控和管理,及时发现问题并采取相应措施。

同时,要进行试井后的总结和归纳,及时改进和完善安全技术。

综上所述,自喷井试井的安全技术包括保持井口环境的安全、保证井筒安全、保护环境安全、注意人身安全、做好应急预案以及加强监督和管理。

只有做好这些方面的工作,才能确保自喷井试井的安全进行,减少事故的发生。

井口装置

井口装置

第三章井口装置第一节概述井口装置是油气井最上部控制和调节油气生产的主要设备,包括套管头、油管头和采油(气)树三大部分,是悬挂井下油管柱、套管柱,密封油套管和两层套管之间的环形空间以控制油气井生产,回注(注蒸汽、注气、注水、酸化、压裂、注化学剂等)和安全生产的关键设备。

本章着重介绍采油树、阀门及辅助装置。

下图是井口装置结构:井口装置的作用1)连接井下的各层套管,密封各层套管环形空间,悬挂套管部分重量。

2)悬挂油管及下井工具,承挂井内的油管柱的重量,密封油套环形空间。

3)控制和调节油井生产。

4)保证各项井下作业施工,便于压井作业、起下作业等措施施工和进行测压、清蜡等油井正常生产管理。

5)录取油套压。

一、套管头套管头是在整个井口装置的最下端,是连接套管和各种井油管头的一种部件,用以悬挂技术套管和生产套管并确保密封各层套管间的环形空间,为安装防喷器和油管头等上部井口装置提供过渡连接,并通过套管头本体上的两个侧口,可以进行补挤水泥和注平衡液等作业。

1、型号表示方法套管头尺寸代号(包括连接套管和悬挂套管)是用套管外径的英寸值表示;本体间连接型式代号是用汉语拼音字母表示,F表示法兰连接,Q表示卡箍连接(图9-28)。

双级套管头表示方法见下图。

最大工作压力MPa上部悬挂套管尺寸代号,in中部悬挂套管尺寸代号,in下部悬挂套管尺寸代号,in连接套管尺寸代号,in本体连接型式代号套管头代号三级套管头表示方法2、结构型式分类套管头由本体、套管悬挂器和密封组件组成。

套管头按悬挂套管的层数分为单级套管头、双级套管头和三级套管头。

按本体间的连接形式分为卡箍式和法兰式。

按套管悬挂器的结构型式分为卡瓦式和螺纹式。

技本体的组合型式分为:a单体式:一个本体内装一个套管悬挂器。

单级套管头示意图1—油管头;2—套管头;3—套管悬挂器(卡瓦式);4—悬挂套管;5—连接套管双级套管头示意图1—上部套管头;2—下部套管头;3—油管头;4—上部套管悬挂器(卡瓦式);5—上部悬挂套管;6—下部套管悬挂器(卡瓦式);7—下部悬挂套管;8—连接套管(表层套管)三级套管头示意图1—油管头;2一上部套管头;3—中部套管头;4—下部套骨头;5—上部套臂悬挂器(卡瓦式);6—上部悬挂套管;7—中部套管悬挂器(卡瓦式);8—中部悬挂套管;9—下部套管悬挂器(卡瓦式);10—下部悬挂套管;11—表层套管b组合式:一个本体内装多个套管悬挂器。

3井口装置自喷原理

3井口装置自喷原理

本章目的要求:1、掌握油井自喷原理,能根据自喷井生产过程 中节点分析理论,确定油井合适的工作制度;会进行生产分析;2、掌握气举采油原理,了解气举设计的基本方法步骤,会进行气举的日常管理。

本章主要内容:1、自喷井井口装置;2、 油井自喷原理;3、自喷井生产系统分析;4、自喷井的分层开采;5、自喷井生产管理与分析;6、气举采油。

第一节 自喷井井口装置一、自喷井井口流程与设备(自学)思考题:1、自喷井采油树与抽油井采油树比,自喷井多两个闸门和一个节流阀,没有盘根盒,为什么?2、自喷井井口流程的作用与抽油井有何不同?(哪些功能是抽油井没有的?)第一节 自喷采油井口装置自喷井井口流程与设备一、自喷井井口流程与设备一、1.自喷井井口流程 为使自喷井保持正常的稳产高产,必须在井口装置能控制、调节油、气产量和把产出的油、气进行集输的一些设备,并用管件把这些设备连接成一个系统。

油气在井口所通过的这套管路、设备,称为自喷井的井口流程。

作用: (1)控制和调节油井的产量; (2)录取油井的动态资料, (3)对油井产物和井口设备进行加热保温。

二、自喷井井口装置组成:主要有套管头、油管头及其它配套部件构成。

作用:连接井内各层套管并密封各层套管的环形空间。

悬挂油管,并密封油套管的环形空间。

控制和调节油井生产。

保证各项井下作业施工顺利进行。

录取有关资料。

1、套管头套管头连接套管柱上端,由套管悬挂器及其锥座组成。

作用:用于支承下一层较小的套管柱并密封上下两层套管间的环形空间。

(海上油田的井一般有多层套管及环形空间,由此有多个套管头。

)最下部套管头安装在隔水导管顶端,其上法兰与中间套管头的下法兰相连接,其下端是螺纹或焊接相连。

中间套管头的上下法兰分别与上下套管头相连。

最上部套管头上下法兰分别与油管头的下法兰和下面一级套管的上法兰连接。

2、套管悬挂器套管悬挂器是坐在最下部套管头或中间套管头的锥座中,用于牢固地悬挂下一级较小的套管柱,并在所悬挂的套管和套管头锥座之间提供密封的一种装置。

自喷采油及安全要求

自喷采油及安全要求

自喷采油及安全要求引言自喷采油是一种常用于油田开发的技术方法,能够提高油井的采油效率。

然而,由于采油过程中涉及许多风险因素,必须严格遵守安全要求,以保障生产人员和设备的安全。

本文将介绍自喷采油的工作原理,以及在执行采油操作时需要遵守的安全要求。

自喷采油的工作原理自喷采油技术是利用地下高压气体的力量将油井中的石油推向地面的一种方法。

其主要原理是利用压力差将气体注入井口,通过气体的推动作用,将油井中的油推到地面上。

自喷采油系统由以下几个主要组成部分构成: 1. 供气系统:用于将高压气体输送到井口。

2. 气液增压系统:将高压气体和液体混合后,增压送入井下。

3. 注汽系统:将气体和液体混合进入井井筒,并产生压力驱动地下油层中的油。

4. 减压系统:将采出的油气减压,减少对设备和管道的损害。

自喷采油的安全要求在进行自喷采油操作时,必须严格遵守以下安全要求,以确保采油过程的安全性。

1. 管道和设备的维护采油过程中使用的管道和设备必须定期进行维护和检修,确保其正常运行。

对于老化或存在损坏的管道和设备,必须及时更换或修复,以防止发生泄露或其他安全事故。

2. 定期检测和维护阀门阀门在自喷采油系统中起着重要的作用,它们可用于控制和调节气体和液体的流量。

定期检查和维护阀门,确保其正常运行,并及时更换老化或存在故障的阀门,以防止泄露和其他安全事故的发生。

3. 操作人员的培训与安全意识自喷采油操作需要经过专门的培训才能进行。

操作人员必须熟悉采油系统的工作原理和操作流程,并具备相关的安全意识。

他们应该了解紧急情况的应对措施,以及如何使用安全设备和工具。

4. 定期检测井筒和井口的安全状况井筒和井口是采油过程中容易发生事故的地方。

因此,必须定期进行检测,确保其安全状况良好。

如发现井筒存在坍塌、裂缝或其他损坏现象,必须立即采取措施进行修复,以防止发生意外事故。

5. 严格遵守作业规程和防火要求在进行自喷采油操作时,必须严格遵守作业规程和防火要求。

自喷采油

自喷采油

(1). 油层渗流——从油层到井底的流动; (2). 垂直管流——从井底到井口的流动; (3)嘴流——通过油嘴的流动 (4) 水平(斜)管流—从井口到分离器的流动。 自喷采油的动力是什么? 原油依靠油层所提供的压能(压力) 自喷采油设备简单、管理方便、经济效益好
井底压力 油层压力
能量:井口油压 消耗:油嘴节流损失 压力损失:5%~30%
完井方式
完井方式:
是指油层与井底的连通方式、井底结构及完井工艺。
完井方式选择的要求:
(1)保持最佳的连通条件,油层所受的损害最小;
(2)应具有尽可能大的渗流面积,入井的阻力最小; (3)有效地封隔油、气、水层,防止窜槽及层间干扰; (4)有效防止油层出砂和井壁坍塌,确保油井长期生产; (5)应具备便于人工举升和井下作业等条件; (6)施工工艺简便,成本低。
间歇气举
常规有杆泵 利用抽油杆传递能量
地面驱动螺杆泵 电动潜油离心泵
自喷井井场流程
作用: (1)控制和调节油井产量 (2)录取油井的动态资料,如:油、套压,计量油气产量、井口取样等 ( 3)对油井产物和井口设备进行加热保温。
井场流程
井口装置
一、井口装置
井口装置
套管头 油管头 采气树
作用: 悬挂油管,密封油套管环形空间,通过油管或油套管环形空间进行 采气、压井、洗井、酸化、加注防腐剂等作业,控制气井的开关, 调节压力和流量。
2.流动型态的变化 ① 纯液流 当井筒压力大于饱和压力时,天然 气溶解在原油中,产液呈单相液流。V
小,Pf较小。
2.流动型态的变化
②泡流
井筒压力稍低于饱和压力时,溶解气开始从 油中分离出来,气体都以小气泡分散在液相中。 滑脱现象: 混合流体井筒流动过程中,由于流体间的密 度差异,引起的小密度流体流速大于大密度流体
