综合布线及机房建设实施方案
莆田学院无线网络、综合布线改造及机房门禁系统建设方案

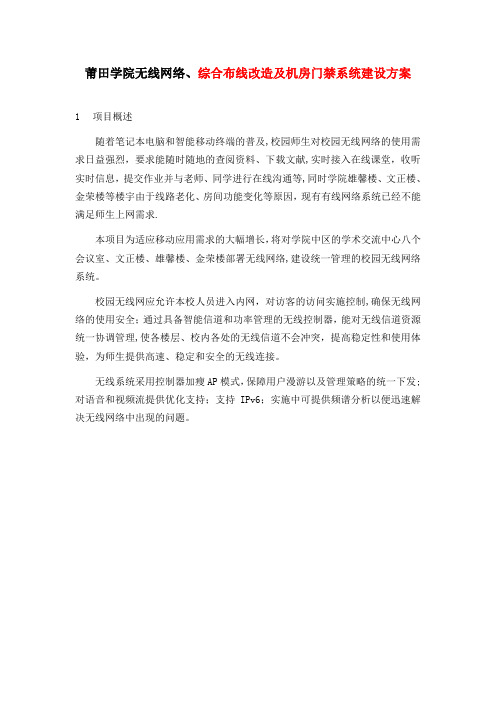

莆田学院无线网络、综合布线改造及机房门禁系统建设方案1项目概述随着笔记本电脑和智能移动终端的普及,校园师生对校园无线网络的使用需求日益强烈，要求能随时随地的查阅资料、下载文献,实时接入在线课堂，收听实时信息，提交作业并与老师、同学进行在线沟通等,同时学院雄馨楼、文正楼、金荣楼等楼宇由于线路老化、房间功能变化等原因，现有有线网络系统已经不能满足师生上网需求.本项目为适应移动应用需求的大幅增长，将对学院中区的学术交流中心八个会议室、文正楼、雄馨楼、金荣楼部署无线网络,建设统一管理的校园无线网络系统。
校园无线网应允许本校人员进入内网，对访客的访问实施控制,确保无线网络的使用安全；通过具备智能信道和功率管理的无线控制器，能对无线信道资源统一协调管理,使各楼层、校内各处的无线信道不会冲突，提高稳定性和使用体验，为师生提供高速、稳定和安全的无线连接。
无线系统采用控制器加瘦AP模式，保障用户漫游以及管理策略的统一下发;对语音和视频流提供优化支持；支持IPv6；实施中可提供频谱分析以便迅速解决无线网络中出现的问题。
2。
建设方案描述2。
1无线网络方案采用无线控制器+瘦AP组网方案，本期完成雄馨楼、文正楼、金荣楼A座及学术交流中心8个会议室的无线网络覆盖建设任务，工程效果要求如下: 1）学院师生在覆盖区域内能联入无线网，满足无线上网使用需求;2）学术交流中心6个会议室及2个报告厅部署无线设备不得破坏现有室内装修.3）新增无线AP部署应尽可能免受大楼内现有运营商wlan设备的干扰；4）无线网络可管理且管理智能化程度高，要求：A)所有AP零配置，无线网络配置管理、AP软件升级等由网络中心无线控制器统一完成;B)网络中心能控制师生可用的无线AP资源;C)新增无线AP能自动避免相互间的同频及邻频干扰，能有效抑制非WLAN设备的频率干扰;D)所有AP由POE供电,免除安装现场外接电源，在长假期间可远程关闭指定区域AP电源E)所有AP及新增POE供电交换机支持远程探针分析，对覆盖区内的Wi—Fi报文进行侦听捕获并实时镜像到本地分析设备，供网络管理员进行故障排查、优化分析。
网络综合布线施工方案
网络综合布线施工方案1. 引言网络综合布线是现代信息化建设的基础，它涉及到数据传输的稳定性、安全性和效率，因此在施工过程中需要制定一个科学合理的方案。
本文将介绍网络综合布线施工方案的一般步骤和注意事项，以便于实施者能够顺利进行施工。
2. 施工步骤2.1 规划设计在网络综合布线施工之前，需要进行详细的规划和设计工作。
首先，确定布线的范围和需求，例如楼层覆盖范围、机房位置等。
其次，根据需求确定布线的类型，包括水平布线和垂直布线。
最后，进行综合设计，包括布线路径规划、设备选型等。
2.2 材料准备施工前需要准备好所需的材料和设备。
根据设计方案，确定所需的光纤、电缆、连接器、配线架、机柜等材料，并进行采购。
同时，需要检查这些材料的质量和规格是否符合要求。
2.3 现场准备在进行施工之前，需要对现场进行准备工作。
首先，清理施工现场，确保没有杂物和碍事的障碍物。
其次，确定好布线路径，标记出线槽和配线架的位置。
最后，组织好施工人员和工具设备，确保施工的顺利进行。
2.4 布线施工网络综合布线的施工包括光纤布线和电缆布线两部分。
2.4.1 光纤布线施工光纤布线施工主要包括光纤的剥皮、连接和固定等步骤。
具体步骤如下： - 根据布线路径，将光纤剥去保护层，并清理光纤末端。
- 将光纤连接器插入光纤末端，注意连接的牢固性。
- 使用光缆夹具将光纤和光缆固定在配线架上，确保固定稳定。
2.4.2 电缆布线施工电缆布线施工主要包括电缆敷设、连接和固定等步骤。
具体步骤如下： - 按照布线路径，将电缆敷设在地面或墙壁上，注意保持电缆的整齐和紧张度。
- 在需要连接的地方，将电缆剥去保护层，并清理电缆末端。
- 根据需要连接的设备，选择合适的连接器，插入电缆末端。
- 使用电缆托、电缆夹具等将电缆固定在配线架上，确保固定稳定。
2.5 测试和验收施工完成后，需要进行网络综合布线的测试和验收工作。
主要包括光纤和电缆的连接测试、网络连通性测试、速率测试等。
机房和综合布线工程施工组织方案
机房和综合布线工程施工组织方案一、项目概况本项目旨在实施机房和综合布线工程施工，以满足公司信息化建设的需求。
该项目包括机房的建设和综合布线工程的施工两个部分，施工范围涵盖设备安装、电缆敷设、网络配置等内容。
二、施工组织机构1.项目经理：负责项目的整体管理和协调工作，具备相关领域的经验和技能。
2.施工队长：负责各个施工组的工作安排和协调，分配任务给施工人员，保证施工质量。
3.施工人员：分为机房施工组和综合布线施工组，具备相关技术知识和实际施工经验。
4.安全员：负责安全管理工作，监督施工现场的安全操作和事故预防。
5.现场管理员：负责现场材料和设备的管理，确保施工所需物资的供应和使用。
三、施工流程1.项目启动-成立施工组织机构，明确各个职责和工作内容。
-召开项目启动会议，明确目标和要求，并制定详细的施工计划。
2.前期准备-对施工现场进行勘察，确保施工的可行性和安全性。
-确定施工需要的人员、设备和材料，并进行采购和准备。
3.机房建设-进行机房的隔断工程，包括安装墙体、门窗等。
-安装机柜、电源、空调等设备，确保机房的正常运行。
4.综合布线施工-敷设机房内的各类电缆，包括电力电缆、网络电缆等。
-安装配线架、插座等配套设备，完成综合布线工程。
5.系统配置与调试-进行系统网络配置，包括IP地址分配、路由设置等。
-测试和调试机房设备和布线系统，确保正常运行。
6.完工与验收-清理施工现场，确保安全和整洁。
-进行竣工验收，确保施工质量符合要求。
四、工期计划本项目的工期计划为30个工作日，按照如下分阶段进行：1.前期准备：3天-施工组织机构的成立和启动会议的召开。
-施工现场的勘察和材料设备的准备。
2.机房建设：8天-机房隔断工程的施工。
-机房设备的安装和调试。
3.综合布线施工：10天-电缆敷设和配套设备的安装。
-布线系统的调试和测试。
4.系统配置与调试：5天-系统网络的配置和调试。
-机房设备的测试和调试。
5.完工与验收：4天-施工现场的清理和整理。
机房综合布线方案
机房综合布线方案一、引言随着信息技术的不断发展和应用，机房成为了现代企业运营中不可或缺的核心部分。
机房综合布线方案是确保机房内各种设备无缝连接的关键，对于保障网络通信的稳定性和可靠性起着重要作用。
本文将介绍一个完善的机房综合布线方案，以满足现代企业对高效网络通信的需求。
二、需求分析1. 网络设备连接需求：机房内部通常会有各种网络设备如服务器、交换机、路由器等需要相互连接，因此需要一个布线方案来确保各设备之间的稳定通信。
2. 数据中心需求：随着云计算和大数据时代的到来，企业对数据中心的需求越来越高。
机房综合布线方案需要兼顾数据中心的构建和管理要求，为企业提供高效的数据处理和存储能力。
3. 安全性需求：机房综合布线方案需要考虑对机房内数据的保护，包括物理安全和网络安全，确保敏感信息不被未授权人员获取。
三、方案设计1. 布线结构设计：根据机房的实际布局和需求，采用合理的布线结构设计，包括主干线、水平线和终端线路。
主干线路负责连接机房内各种设备，水平线路在各个机房内部层次连接各种设备，终端线路负责连接个别设备或用户终端。
2. 线缆选择：选择高质量的线缆，包括铜缆和光缆。
对于较长距离的连接，采用光缆以提供更稳定和快速的传输速度。
3. 机架安装：配置适当规格的机架，并按照机房的布局和实际需求进行安装。
机架应提供良好的通风和散热功能，以确保设备的正常运行。
4. 网络设备配置：将网络设备进行合理的组织和配置，确保其正常运行和管理。
采用层次化的网络架构，以提高网络的可扩展性和性能。
5. 网络安全措施：配置防火墙、入侵检测系统和访问控制等安全措施，保护机房内部数据的安全性。
同时，对于敏感信息的存储，采用加密和备份措施。
四、实施与管理1. 实施阶段：在确定合适的机房综合布线方案后，需建立实施计划，包括现有设备的升级和更换，线缆的布设和连接，设备的配置和测试等。
2. 管理阶段：建立机房管理团队，负责机房日常运维和维护工作。
综合布线设计方案
综合布线设计方案综合布线设计方案（一）一、机房建设的主要内容计算机机房建设的主要内容有以下几个方面：1、机房类型的选择。
2、机房总体布局和设计。
3、机房建设单位的选择。
4、机房建设材料和设备的选型和购置，包括：不间断电源系统（UPS）、输配电系统、机房精密空调、新风系统、防静电地板、天花吊顶系统、机房照明及墙体处理工程等。
5、装饰工程：装饰工程包括机房基层处理（即地面、天棚、墙壁抹灰），活动地板铺设，天花安装，玻璃工程，铝合金隔断，门窗工程，墙壁处理工程项目等。
6、空调工程：包括机房专用恒温恒湿精密空调的安装调试等内容。
7、供配电工程：供配电工程包括计算机设备用电系统（UPS）、空调系统用电、其它机房用电系统。
8、安全消防工程：电脑中心消防的安装调试。
9、机房监控系统：包括漏水检测、磁卡门禁、闭路电视监控等。
10.机房防雷接地系统。
二、电气工程和照明系统技术中心的配电系统是一个综合性系统，是技术中心计算机系统、通讯网络设备、照明设备的动力来源。
2.1低压配电设计2、技术中心的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座、不间断电源（UPS）供电的普通设备用三孔标准插座和市电直接供电的检修用五孔标准插座。
3、计算机系统要求电源的电压变化在220V±5%之内，频率变化在50Hz±0.5Hz之内。
4、UPS输出配电回路按机房内设备要求进行设置，主要计算机设备由专用回路（开关）供电，网络主交换机、路由器、网络机架由专用回路供电。
5、普通计算机设备供电回路带三至四个插座，插座固定于地板下；并予留若干个配电回路待以后设备扩展时使用。
具体插座数量及位置要根据最终机房内设备数量考虑。
2.2技术中心配电系统设计根据用户机房现状以及对电气工程和照明系统的要求，将会设计相应的机房配电系统，该配电系统的设计主导思路将进一步与用户讨论。
2.3技术中心供电系统示意图1、配电柜的总输入电压、电流、频率监测；2、火灾断电报警；3、具有声光报警和远程监控接口；4、防浪涌、防雷击；5、过流、短路保护。
机房综合布线方案设计
机房综合布线方案设计一、引言综合布线是指为机房内各种设备的联网提供统一的布线系统，包括数据传输、语音通信、视频监控等。
合理的综合布线方案设计可以提高网络的性能和可靠性，降低维护和管理的成本。
二、需求分析根据机房的使用需求，我们需要考虑以下几个方面：1.带宽需求：根据机房内设备的数量和使用情况，确定所需的带宽大小。
2.设备布局：根据机房内各设备的位置，确定合适的布线路径和长度。
3. 设备类型：根据机房内的设备类型，确定所需的布线类型（如Cat5e、Cat6等）。
三、布线路径设计1.布线路径规划：根据机房内的设备布局，确定合适的布线路径。
应避免与电源线、强电线等干扰源相交叉，以免产生干扰。
2.布线长度控制：为了保证信号的传输质量，各条布线的长度应尽量相等，并控制在合适的范围内（一般不超过100米）。
3.良好的通风环境：在布线路径设计中应考虑机房的通风环境，避免布线路径阻塞通风口或热量积聚区域。
四、布线类型选择根据机房的需求和预算，选择合适的布线类型。
一般常用的布线类型有Cat5e、Cat6、Cat6a等，其带宽分别为100MHz、250MHz、500MHz。
根据实际需求确定所需的带宽大小，选择相应的布线类型。
五、布线设备选择1.网线：选择质量好且符合标准要求的网线，确保信号传输的质量稳定。
2.网线插座：选择具有良好接触性能和防尘功能的插座，可提高插拔的可靠性。
3.机柜：选择适合机房的机柜，保证设备的安全和有序放置。
六、布线测试和调试在完成布线后，需要进行布线的测试和调试工作，以确保布线的质量和稳定性。
常用的测试工具有网线测试仪、时域反射仪等。
对布线的各项指标进行测试和调试，并对存在的问题进行优化和修复。
七、安全考虑1.布线保护：在布线过程中，要注意保护布线，避免人为损坏或意外拉扯造成线路故障。
2.防雷措施：机房应采取合适的防雷措施，保护设备和布线系统免受雷击的损坏。
3.防火安全：机房内应采取合适的防火措施，保护布线系统不受火灾的影响。
机房综合布线方案
机房综合布线方案1.1系统需求分析AAAAAA数据中心机房的主要需求有：数据通讯/语音系统。
结合AAAAAA综合布线需求和我公司多年综合布线建设经验，我们提出以下综合布线工程解决方案。
综合布线系统工程设计应采用当今先进的网络技术，实现网络数据高速有序流通，最大限度保护网络的安全、稳定、高速性。
我们将严格按照ISO等国际布线标准设计及施工，将AAAAAA数据中心机房建设成为一个技术先进、性能可靠、功能齐全的系统。
系统应符合ISO/稳定性：系统性能稳定可靠。
安全性：布线系统应考虑期货公司对保密性的要求，网络应该有强大的安全性机制和方法，能够保护和隔离敏感性的信息和机密文件，能够完全保证内部的安全性。
在保密网线路上的电磁泄漏及受电磁干扰影响较少。
实用性：计算机网络系统对布线的需求。
能兼容语音、数据、图象的传输，并可与外部网络连接。
所用的布线系统能够满足千兆以太网的要求。
灵活性：开放式结构，能支持话音及多种计算机数据系统，应用上能支持会议电视、多媒体等系统的需要。
模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是模块化的标准件，以方便管理和使用。
扩充性：布线系统是可扩充的，以方便将来有更大的发展时，很容易将装备扩展进去。
经济性：在满足应用要求的基础上，尽可能降低造价。
1.2信息点布线规划设计AAAAAA数据中心机房的局域网络系统是按照以太网（）设计和规划的，为满足网络技术发展的需要，降低信息系统总投入成本，AAAAAA的局域网系统建议按照千兆以太网规范设计。
这不但能提升网络系统速度，对今后网络的扩展也留有余地。
信息点（含语音信息点）采用六类UTP布线系统。
由于语音信息点和数据信息点统一设计及施工，通过更改跳线，语音信息点和数据信息点可方便的互换使用，增强了布线系统的灵活性和可扩展性。
我们将依据对贵公司现场的考察，结合长期从事金融业的综合布线工程实施的丰富经验为贵公司设想相应信息点的布置位置。
机房建设及机柜综合布线规范
机房建设及机柜综合布线规范现代社会，信息化已经深深地影响到我们的生活和工作。
无论是企业还是机构，机房都是非常重要的基础设施。
因此，机房的建设及机柜综合布线规范也是非常重要的一项工作。
本文将从机房建设和机柜综合布线规范两方面来探讨。
一、机房建设机房建设是机柜综合布线规范的前提，机房的建设质量直接关系到整个布线工作的顺利进行。
机房的建设要从以下几个方面来着手：1、地理位置机房的地理位置要尽可能的选在地势较高的地方，以免受到地势低洼的影响。
同时也要考虑机房所在地的交通、水、电等资源的供应是否充足。
2、机房大小机房的大小要根据企业或机构的需求来决定，以满足现有和未来的需求。
一般来说，机房要有足够的空间来摆放机柜，并且要留出充足的通道，以便于管理和维护。
3、机房环境机房的环境要符合国家相关的标准，温度和湿度要保持在适宜的范围内，以免机房内的设备受到过高或过低的温度和湿度的影响。
另外，还要防止灰尘、静电等对设备的影响，保持机房内的通风良好，地面和墙壁要干燥、无灰尘、无照明干扰。
4、机柜摆放机柜的摆放要遵循科学有序的原则，不要随意摆放，影响运行效率和维护，要充分考虑设备之间的空气流动情况、通风情况、温度等方面。
机柜要按照标准的规格和要求来选择，并合理安排好每个机柜内的设备布局。
二、机柜综合布线规范机柜综合布线规范是机房建设的重要组成部分，机房内的设备之间的连接必须遵循一定的规范，才能确保机房内设备的稳定、高效运行。
机柜综合布线规范包括以下几个方面：1、布线结构设计机柜综合布线结构设计是布线工作的开始，好的布线结构设计可以使机柜维护更加便捷、有效。
要充分考虑将来更改和维护问题，尽量减少翻修工作，提高机房内设备的运行效率和可靠性。
2、布线线缆选择在机柜综合布线过程中，线缆是一个非常重要的环节。
线缆的选择要根据布线结构的设计要求、通信协议、传输距离等因素进行选择，尽量选择视觉外观美观、阻燃性能好、扭曲半径小、线芯绝缘好的线缆。
