注水试验报告

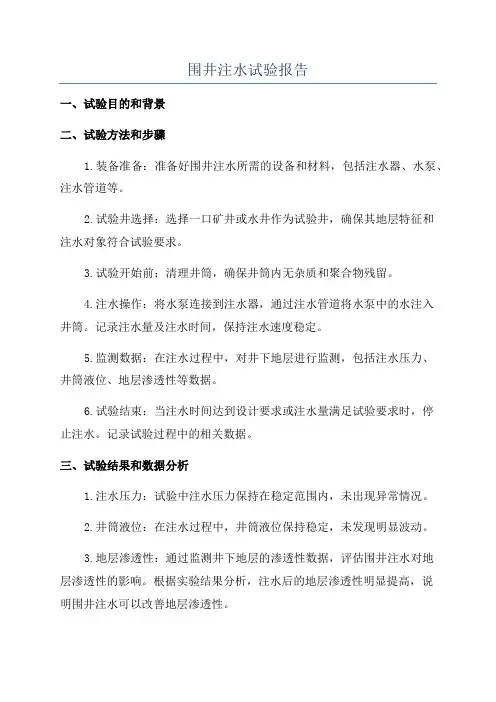

围井注水试验报告
围井注水试验报告一、试验目的和背景二、试验方法和步骤1.装备准备：准备好围井注水所需的设备和材料，包括注水器、水泵、注水管道等。
2.试验井选择：选择一口矿井或水井作为试验井，确保其地层特征和注水对象符合试验要求。
3.试验开始前：清理井筒，确保井筒内无杂质和聚合物残留。
4.注水操作：将水泵连接到注水器，通过注水管道将水泵中的水注入井筒。
记录注水量及注水时间，保持注水速度稳定。
5.监测数据：在注水过程中，对井下地层进行监测，包括注水压力、井筒液位、地层渗透性等数据。
6.试验结束：当注水时间达到设计要求或注水量满足试验要求时，停止注水。
记录试验过程中的相关数据。
三、试验结果和数据分析1.注水压力：试验中注水压力保持在稳定范围内，未出现异常情况。
2.井筒液位：在注水过程中，井筒液位保持稳定，未发现明显波动。
3.地层渗透性：通过监测井下地层的渗透性数据，评估围井注水对地层渗透性的影响。
根据实验结果分析，注水后的地层渗透性明显提高，说明围井注水可以改善地层渗透性。
四、问题分析与解决方案在试验过程中，我们发现以下问题：1.注水速度不稳定：由于水泵的供水不均匀，注水速度出现波动。
解决方案：更换更稳定的水泵，确保注水速度恒定。
2.地层渗透性数据偏高：由于试验过程中注水压力较高，可能导致测得的地层渗透性值偏高。
解决方案：降低注水压力，以获得更准确的数据。
五、结论与建议根据试验结果和数据分析，可以得出以下结论和建议：1.围井注水可以显著改善地层渗透性，提高井底采水能力。
2.在实际注水作业中，应注意控制注水速度，保持稳定。
3.为了获得准确的数据，应控制注水压力，避免对地层渗透性值产生过高的影响。
4.进一步的研究可以在更多不同类型的井中进行，以获得更全面的结果和更精确的数据。
以上为围井注水试验报告，通过对注水过程的实验数据分析，我们得出了围井注水可以改善地层渗透性、提高井底采水能力的结论，并提出了相应的问题解决方案和试验建议。
围井注水试验报告
围井注水试验报告集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）围井注水试验报告一、试验目的概述为确保高压旋喷桩施工的质量及合理施工参数，根据业主、监理工程师的要求，在围堰高压旋喷桩施工前进行了围井试验，并于2008年3月29日进行了注水试验。
二、施工情况1、位置基本选择在：坞口北端头处（断面12-12附近）；2、位置选择的原则：地层地质情况与坞口及坞尾围堰相似；3、具体布桩：a)用高压旋喷桩做一个有效外边为3m×3m的围井；b)桩间距600mm，桩径800mm（同围堰高压旋喷桩）；c)桩深为9.1m；d)具体桩位布置如下：三、注水试验注水试验于3月29日上午9：30开始，经过测量，试验孔口水位（与孔口齐平）为2.798，潮位为-0.227；历经3小时至12：30观测，试验孔口水位为2.715，潮位为0.176。
则井底标高为-6.302，地下水位以潮位平均值计为-0.026.围井注水试验的各项参数如下：Q——稳定流量，m3/d计算说明：1、Q=V（观测期内围井内部水流失总体积, m3）/T(观测时间，d)2、围井内部含水量按60%计算；3、试验孔孔径按0.14m计算；4、围井高喷墙厚度t按平均值计为0.66m。
计算过程V=（2.798-2.715）×[（2.4-0.66）2×60%＋3.14×0.072×（1-60%）]=0.151 m3T=3h=0.125dQ=V/T=0.151/0.125=1.21m3/dt——高喷墙平均厚度，mt=0.66mL——围井周边高喷墙轴线长度，mL=9.6mH——围井内试验水位至井底的深度，mH=9.1mh0——地下水位至井底的深度，mh0=-0.026-（-6.302）=6.328m渗透系数K=2Qt/L(H+h0)(H-h0)K=2×1.21m3/d×0.66m/[9.6m×(9.1+6.328)m×(9.1-6.328)m]=3.89×10－3m/d=4.50×10－6cm/s四、试验总结经过注水试验，其防渗效果能满足设计渗透系数≤5×10-5cm/s的要求。
注水试验报告.docx
注水试验报告1.前言1.1试验目的通过注水试验，定性地了解岩土层的相对透水性和裂隙发育的相对程度，评价岩土层的透水性，确定岩土层的渗透系数。
1.2试验依据和实施本次注水试验的依据是现行国家标准——《水利水电工程注水试验规程》（SL345-2007）。
1.2.1注水试验的设置1.2.1.1注水试验的平面布置与数量本次注水试验设置试验钻孔1个。
钻孔的具体位置见报告中的水文地质勘探点平面布置图ZK33号钻孔。
1.2.1.2试验孔注水孔采用XY-100回旋式钻机钻进成孔，井深10.10m,开孔直径Φ110mm,终孔直径Φ94mm。
1.2.1.3注水试验设备钻孔注水试验设备一览表设备类型名称供水设备水箱、水泵量测设备水表、量筒、瞬时流量记、秒表、米尺等止水设备栓塞、套管水位记电测水位计1.3注水试验方法钻孔常水头注水试验适用于渗透性比较大的壤土、粉土、砂土和砂卵砾石层，或不能进行压水试验的风化、破碎岩体、断层破碎带等透水性较强的岩体。
该场地地层为粉土、卵石层，适用于钻孔常水头注水试验。
1.4试验过程在进行钻孔常水头注水试验前，应先测量地下水位，采用清水钻进，孔底沉淀物厚度超过允许值，影响试验长度，应进行清孔，全孔下入特制的PVC过滤花管护壁，试验隔离后，应向套管内注入清水，使套管中水位高出地下水位至孔口并保持固定不变，用流量计或量桶量测住水流量。
开始每隔5min量测一次，连续量测5次；以后每隔20min量测一次并至少连续量测6次。
当连续2次量测的注入流量之差不大于最后一次注入流量的10%时，试验即可结束，取最后一次注入流量作为计算值。
2.注水试验结果本次注水试验工作于2018年7月13日7时10分开始，至13日16时10分停止观测，注水过程历时9小时。
完成3组注水试验。
当试段位于地下水位以上，且50<H/r<200、H≤l时，可采用下公式计算试验岩土层的透水系数：式中 K——试验岩体层的渗透系数，cm/s；Q——注水流量，cm3/s；l——试段长度，cm；h——试验水头，cm；r——钻孔内半径，cm；经计算：3.注水试验成果分析本次注水试验记录准确，计算参数选择合理，计算结果合理可靠。
注水试验报告
目录文字部分1、前言2、试验原理及仪器设备3、野外测试方法及工作内容4、资料整理方法5、试验结果图表部分序号图纸名称编号张数1 试坑(单环)注水试验综合成果图2010.0.02.07-1 62 土的压实度与渗透系数关系曲线图2010.0.02.07-2 1附件1、土壤压实度试验报告2、土壤击实度试验报告3、《三号排泥库库底土层进行不同压实度情况下的渗透系数野外试验》委托书1、前言受中国铝业股份有限广西分公司投资发展部的委托，按长沙有色冶金设计研究院提出的《关于“对三号排泥库库底土层进行不同压实度情况下的渗透系数试验”的建议》要求，我院于2010年4月24日至5月9日完成了三号排泥库库底土层进行不同压实度情况下的渗透系数野外试验工作。
为了满足设计要求，以便选取符合代表性土样，本次试验土层经与设计、监理和建设单位共同选定了三号库段中部位置的土层作为试样。
本次野外试验采取翻填、碾压、取样检测、野外试坑单环注水试验等手段进行。
本次试验完成的工作量见下表1：工 作 量 统 计 表 表1序号 项 目 本次工作量 工作方法承担部门1翻填土方450m 3/8个台班采用PC-220挖机进行翻填二十三冶2 土方碾压(3.0m ×15m ×5条×2层)/8个台班采用徐工集团XS142J 型压路机分两层以不同的碾压次数分别进行碾压3 探井 1.2m/6处 用铁锹开挖1.2m ×1.2m 规格的试坑长勘广西分院技术组4 取扰动土试验 1件(40kg) 直接从原状土层中用铁锹采取5 取压实度土试样 10件 采用环刀从碾压后的土层中采取6 注水试验 6处 试坑单环法7 土壤击实试验 1件 标准试验方法 平果铝检测站8土壤压实度试验10件标准试验方法备注：1) 本次注水试验满足《注水试验规程》(YS 5214-2000)及《三号排泥库库底土层行不同压实度情况下的渗透系数野外试验》委托书等相关要求。
煤层注水试验总结报告
煤层注水试验总结报告
本次试验分为两个阶段。
第一阶段为前期准备工作，包括现场勘探、材料准备和设备调试等。
第二阶段为注水实验，将试验井进行注水处理，并在注水过程中进行数据采集和观测。
数据分析：
通过试验数据的分析，得出了以下几点结论：
1.煤层注水可显著提高煤层采收率，其中煤层注水量越大，提高采收率的效果越显著。
2.煤层注水可明显降低煤层瓦斯含量，从而降低了矿井瓦斯爆炸的危险性。
3.煤层注水可降低煤尘浓度，提高煤矿工作环境的安全性和舒适性。
结论：
本次试验表明了煤层注水技术在煤矿工程中的应用前景广阔。
可通过合理注水量的控制提高采收率、降低瓦斯含量和煤尘浓度，从而提高煤矿的安全性和生产效率。
但同时也需要注意注水量的控制，避免对矿井地质环境造成不必要的影响。
- 1 -。
围井注水试验报告
围井注水试验报告一、实验目的：1.了解围井注水的原理和方法；2.掌握围井注水试验的操作技巧；3.分析围井注水试验的结果，评估围井的渗透性能。
二、实验原理：三、实验仪器：1. 围井：直径为10cm，高度为30cm的圆筒形围井；2.水桶：用于测量注入的水的体积；3.尺子：用于测量井筒不同高度的井水位。
四、实验步骤：1.准备工作：将围井放置在平整的工作台上，并调整井口与水平面垂直；2.测量围井内部的纵横截面积A，并记录下来；3.用尺子测量井筒内不同高度的井水位，并记录下各水位值；4.将水桶里的水层层注入围井中，每次注入后等待井水位稳定，记录注水量和井水位；5.注水至井口高度时停止注水，等待井水位稳定；6.记录最后的井水位和注水量。
五、实验数据：1. 围井的纵横截面积A为100cm²；2.测得的井水位数据如下表所示：注水量（mL），井水位（cm）100，10200，15300，18400，20500，22600，23700，24800，25900，25.51000，26六、数据处理与分析：1. 计算井水位的变化量：Δh（cm）=最终井水位-初始井水位；2.计算注入的水量：ΔQ（mL）=最后的注水量-初始的注水量；3. 计算围井的渗透系数K值：K（cm/min）=ΔQ/（Δh·A）。
七、实验结果：根据上述公式计算，可得围井的渗透系数K值为0.0083 cm/min。
八、实验结论：根据实验结果，围井的渗透系数K值为0.0083 cm/min，说明围井具有较好的渗透透水性能。
该结果可作为围井的设计和施工的参考依据。
九、实验中存在的问题与改进意见：1.实验过程中可能存在一定的误差，可以通过多次重复实验来提高结果的准确性；2.实验中仅使用了一种注水量，考虑使用不同的注水量，对比不同情况下的结果，以进一步评估围井的渗透性能。
十、实验感想：通过本次围井注水试验，我深刻了解了围井渗透性能的重要性及其对工程安全的影响。
大坝渗透隔离注水试验报告
大坝渗透隔离注水试验报告
1. 引言
本报告旨在介绍大坝渗透隔离注水试验的设计、执行和结果分析。
此试验旨在评估大坝结构对水分渗透的隔离效果，以确保大坝的安全性和稳定性。
2. 试验设计
2.1 目标
本试验的主要目标是评估大坝结构的渗透隔离性能。
2.2 实施方法
试验采用以下步骤进行：
- 渗透隔离材料的选择和布置
- 注入水源和监测点的设置
- 注水流量和压力的控制
- 监测渗透水量和压力变化
2.3 实施计划
试验计划如下：
- 第一阶段：设置渗透隔离材料并进行注水，监测渗透水量和压力变化。
- 第二阶段：持续注水一定时间，进一步观察渗透水量和压力的变化。
- 第三阶段：停止注水，监测渗透水量的变化，评估渗透隔离效果。
3. 试验执行
根据试验设计，我们按计划进行了试验的实施。
试验期间，我们严格控制注水流量和压力，并监测渗透水量和压力的变化。
4. 试验结果分析
根据试验数据，我们分析了渗透水量和压力的变化，并对大坝结构的渗透隔离效果进行评估。
5. 结论
通过大坝渗透隔离注水试验，我们得出了以下结论：
- 渗透隔离材料有效地阻止了水分的渗透，证明了大坝结构的渗透隔离性能良好。
- 大坝在注水过程中保持了稳定的结构和安全性。
6. 建议
基于试验结果，我们建议进一步加强大坝结构的渗透隔离性能，以确保其长期稳定和安全性。
参考文献
[参考文献1]
[参考文献2]
[参考文献3]。
降水头注水试验报告及计算书
前一段时间在写一份勘察报告，里面有注水试验的数据。
特意查看规范及相关公式对注水试验计算渗透系数的方法进行了学习，结果发现原来网上好多的都是错的。
根据自己的学习情况，特意选了一份网上原有的报告，进行详细的分析和计算。
希望对大家有点用处。
由于这个表格格式的问题，将报告转到第二页进行说明计算。
以便报告可以完全显示。
钻孔降水头注水试验报告
工程名称：、报告编号
试验日期：2010-08-10 孔号
孔径：10cm 地下水位高程：195.0m 试段长度：6m 初始试验水头：2100cm
计算书
对于计算单位的说明，在这里面最后的K单位为（cm/s），在计算中半径r的单位用（cm），形状系数的单位最后计算也是（cm），时间的计算是（min）。
时间计算中，因为0.0523已经将min换算成为了s，因此时间用min单位。
形状系数的取值可以根据规范中的附录，选择合适的计算公式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
文字部分
1、前言
2、试验原理及仪器设备
3、野外测试方法及工作内容
4、资料整理方法
5、试验结果
图表部分
附件
1、土壤压实度试验报告
2、土壤击实度试验报告
3、《三号排泥库库底土层进行不同压实度情况下的渗透系数野外试验》
委托书
1、前言
受中国铝业股份有限广西分公司投资发展部的委托，按长沙有色冶金设计研究院提出的《关于“对三号排泥库库底土层进行不同压实度情况下的渗透系数试验”的建议》要求，我院于2010年4月24日至5月9日完成了三号排泥库库底土层进行不同压实度情况下的渗透系数野外试验工作。
为了满足设计要求，以便选取符合代表性土样，本次试验土层经与设计、监理和建设单位共同选定了三号库段中部位置的土层作为试样。
本次野外试验采取翻填、碾压、取样检测、野外试坑单环注水试验等手段进行。
本次试验完成的工作量见下表1：
工作量统计表表1
备注：1)本次注水试验满足《注水试验规程》(YS 5214-2000)及《三号排泥库库底土层行不同压实度情况下的渗透系数野外试验》委托书等相关要求。
2) 由于场地的第四系坡残积粘土中包含的砾石不均匀，而试验数据少，故试
验成果的差异变化会影响其工程特征的代表性。
2、试验原理及仪器设备
本次注水试验采用试坑单环注水试验方法，注水试验的原理是在一定面积的试坑内注水，并保持一定的水头高度，量测单位时间内渗入岩土层的水量，再根据试验结果，计算岩土层透水性指标的水文地质测试方法。
本次试验所使用的设备主要包括：内径35.7cm、高20cm的铁环一个；水箱一个；流量水杯一个；1L容量瓶一个；导管及计时钟表等。
3、野外测试方法及工作内容
3.1 本次野外试验工作前，分别进行了如下工作内容：
①在现场指定的代表性土样区域采取了1件(重约40kg)的扰动土试样，并进行了土样击实试验，以获取该土层的最优含水率和最大干密度；
②采用PC-220挖掘机，在指定区域对第四系坡残积粘土(包含砾石)进行开挖，集中翻填，选择15×15m2面积上的场地堆置达0.5m高；
③采用徐工集团XS142J压路机，分5个片区进行碾压，对各个片区借鉴经验，以不同的碾压遍数和方法进行碾压；
④在碾压土方上，分片区采用环刀取样，检测其压实度，直至碾压土方的压实度接近设计要求；
⑤在检测合格的第一层碾压土方上，再按上述步骤进行翻填、碾压及取样检测，以符合设计要求的碾压土方表部作为试坑单环注水试验的工作场地。
3.2 野外试验工作按下列步骤进行：
①在指定的片区位置上(每个片区1处，原状土上1处，共6处，逐一进行注水试验)，挖一个方形（规格：1.2m×1.2m）的试坑，深度为20cm，坑底修平并保持土层的原状结构。
②放入铁环，使其与试坑底紧密接触，外部用粘土填实，确保四周不漏水。
③在坑底铺厚度约为2cm后的小砾石作为缓冲层。
④安装好装满水的容量瓶，确保导管联通和不漏气，并固定进气管使其距坑底10cm。
⑤往铁环内注水，当铁环内水头高度达到10cm时试验即正式开始，再打开
容量瓶导管开关进行自流注水，记录时间和注入铁环中的水量。
⑥试验开始后，按5、10、15、20、30min的时间间隔记下容量瓶刻度的读数，以后每隔30min测记一次，直至试验结束。
⑦试验过程中，随时绘制流量Q与时间t的关系曲线，当每隔30min测记一次的流量与最后2h内平均流量之差小于10%时，即可视为稳定，结束试验。
⑧重复上述步骤，直至完成5个片区和原状土上共6处注水试验。
四、资料整理方法
①将野外测取的注水试验的原始数据逐一进行检查，并绘制成Q—t曲线图。
②根据试验结果，按下式计算渗透系数：
K=Q/F
式中：K —渗透系数(cm/min)
Q —稳定流量(L/min)
F —渗透面积(cm2)
五、试验成果
本次注水试验的野外试验工作和内业资料的整理均按照《注水试验规程》（YS 5214-2000）等规范规程进行。
根据野外注水试验结果，经内业整理，本次野外试验的成果详见“试坑(单环)注水试验综合成果图”(2010.0.02.07-1)。
根据室内土工试验及野外注水试验结果，本次试验不同压实度情况时土层的渗透系数归纳如下表2：
不同压实度情况时渗透系数表2
压实度与渗透系数的关系曲线详见“土的压实度与渗透系数的关系曲线”(2010.0.02.07-2)。
