输送带接头常用方法
钢丝皮带接头
钢丝绳芯输送带接头工艺目录一、输送带接头用工具及辅助材料 (1)二、硫化胶接用胶料与胶浆 (2)三、硫化胶接工艺流程 (2)四、胶接工艺规程 (3)五、具体胶接形式及操作 (9)钢丝绳芯输送带的连接,主要是靠将接头处钢丝绳埋入带体中,经加压加热硫化来实现的,其连接有如下要求：一、输送带接头用工具及辅助材料带头都做成斜角,斜度为带宽30%；2.中心线要对正无误;3带头剥开：先用刀将钢丝绳带两侧边胶割掉,按画好的尺寸先割开一角,用导链吊起用力拉,另一个人开始割除上覆盖胶,直至将上覆盖胶全部剔除完毕；用同样的方法将下覆盖胶也剔除完,然后将钢丝绳上的胶也全部易除完毕;用这种方法剥带头的最大优点是将带头全部剥离后,被剥出的钢丝绳不会出现弯曲现象,不影响接头的强度;4钢丝绳输送带接头分为一阶接头、二阶接头、三阶接头、四阶接头四种搭接型式;钢丝截断首先按下面所列四种搭接型式提供的尺寸,预先画线或作好标记,然后将钢丝截断成各要求的长度;一阶接头：二阶接头： 带强度规格ST1600 ST2000 ST2500 ST3150 最小阶梯长度L st600 650 750 900 接头长度Lv 1550 1650 1850 2150 三阶接头：带强度规格ST3500 ST4000 ST4500 最小阶梯长度L st950 1050 1100 接头长度Lv 3250 3550 3700带强度规格ST630 ST800 ST1000 ST1250 最小阶梯长度L st450 500 500 550 接头长度Lv750 800 800 850四阶接头：带强度规格ST5000 ST5400 最小阶梯长度L1250 1350st接头长度Lv5450 58505切割斜坡面：按下图所示将覆盖胶切割成斜坡面;6打磨：用粗砂布逐根打毛剥出的钢丝绳,在不使钢丝绳绳受损的前提下,最大限度的将附在钢丝绳表面的残余胶打掉,钢丝根部的橡胶,斜坡面及邻近斜面的覆盖胶表面宽度约30mm以内用砂轮机细致地打磨成粗糙面;打磨完毕后,将带头和钢丝绳上的胶沫清除干净,并将硫化机、工作台清理干净;7胶接成型：A．将两带头钢丝绳平铺在硫化机下热板上,并且要对放,对放位置必须使最长的钢丝绳端头与另一带头钢丝绳根部离开间距100mm;B．重新检验两带头中心线,调整成一条直线为止;C．将两带头用卡子固定定位;D．将两带头的钢丝绳翻向两边,放在预先铺有干净的布上面;E．用干净机布蘸120汽油,涂擦干净打磨过的橡胶表面,待汽油挥发后,再均匀涂2~3遍胶浆,使钢丝绳表面均被胶浆覆盖;每次在涂下遍胶浆时,上遍胶浆必须已凉干;F．将已复合好的覆盖层胶片的一头裁成与带体斜坡面相一致的斜接头,并对正带体的覆盖胶斜坡面上缘,铺平且放置在硫化机的下热板上;在这之前,下热板预先铺平面积足够的干净白布或玻璃纸;用机布蘸120汽油将已放妥的覆盖层胶片擦净,凉干;注意分清复合胶片的覆盖胶与芯胶面,使其粘合作用的芯胶面向钢丝绳,切勿贴反;G．将带头及钢丝绳放在芯胶上;H．再找校一次中心线、调整或无错时将两带头的中间一根或两根钢丝绳定位;I．从带头中间向两侧逐根拉紧、拉直、摆放、排列均匀所有钢丝绳,并保持各绳不得变位、弯曲、拱起等;J．再在已铺入达到要求的全部钢丝绳上涂胶浆一至二遍,凉干;K．各胶接型式的接头结构图共分四种,分别为一、二、三、四级搭接;L．依照以上要求和作法,将上层复合胶片铺贴在钢丝绳上;同时注意芯胶面向钢丝绳贴合;M．在胶带两侧放出边线,将带接头部宽出原带体的胶料割去;N．在上下覆盖胶与硫化机热板间铺放平整足够面积的白布或报纸等,完成成型,等待硫化8硫化工艺A．平板硫化机热板对带头的定长,是在纵向两端皆应长出接头长度LS 值至少100mm为宜;B．盖上上热板,两人同时将对角螺栓拧紧,安放上横梁,用水泵开始加压,使其达到规定的压力;C．接通电路：当热板温度至150℃时,开始计算硫化时间;D.硫化条件及方法：<1>温度： 151±2℃<2>时间：普通钢丝绳输送带a.上、下覆盖胶总厚≤15mm者,按下式计算：T=27+ A-6b. 上、下覆盖胶总厚＞15mm者,按下式计算：T=28+ A-6阻燃钢丝绳带：T=34+ A-6式中： T——正硫化时间 A——上、下覆盖胶总厚mm 说明:1、垫铁厚度比原带体厚度薄;2、接头部胶带总厚度大于原胶带厚度;。
输送皮带粘接方法
输送皮带粘接方法
输送皮带粘接方法主要有以下几种：
1、冷硫化粘接：先找到皮带撕裂划伤的破损部位，以破损部位为中心画出标记线。
然后使用大功率低转速角磨机配钨钢打磨碟，对破损部位进行打磨。
接着对打磨后的表面使用工业清洗剂进行清洁处理，并晾干。
然后将冷硫化粘接剂和硬化剂按比例倒入容器中，搅拌均匀。
再将搅拌均匀的混合液涂刷在整个破损表面，并晾至不粘手指背为止。
选用比破损部位宽2～3cm的修补条，将混合液涂刷在修补条的蓝色半硫化层粘接面上，并晾至略有粘手的感觉为止。
最后，粘贴修补条并使用压实滚轮进行压实，再在修补条和皮带连接部位涂刷一遍混合液。
2、机械接驳：相当于输送带自身强度的28%～45%，接头效率低，易损坏，对输送带产品的使用寿命有一定影响。
3、热硫化接驳：是理想的接头方法，既能够保证接头效率高，又具有足够的稳定性，接头的寿命长且容易掌握。

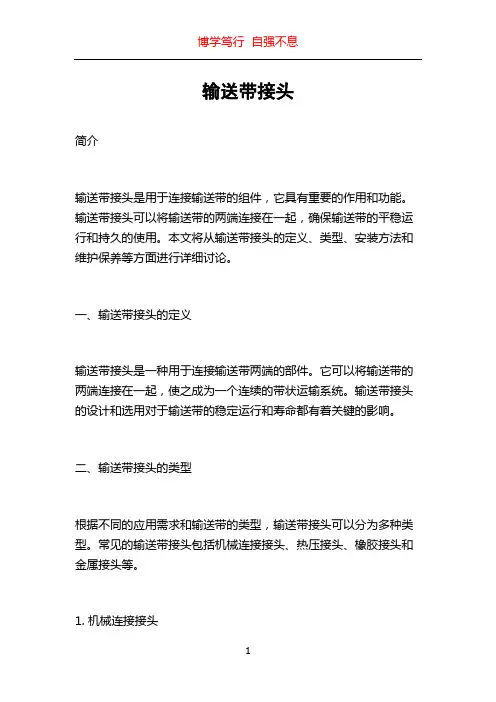

输送带接头
输送带接头简介输送带接头是用于连接输送带的组件，它具有重要的作用和功能。
输送带接头可以将输送带的两端连接在一起，确保输送带的平稳运行和持久的使用。
本文将从输送带接头的定义、类型、安装方法和维护保养等方面进行详细讨论。
一、输送带接头的定义输送带接头是一种用于连接输送带两端的部件。
它可以将输送带的两端连接在一起，使之成为一个连续的带状运输系统。
输送带接头的设计和选用对于输送带的稳定运行和寿命都有着关键的影响。
二、输送带接头的类型根据不同的应用需求和输送带的类型，输送带接头可以分为多种类型。
常见的输送带接头包括机械连接接头、热压接头、橡胶接头和金属接头等。
1. 机械连接接头机械连接接头是一种常见的输送带接头，它通过螺栓、凸台和夹板等机械元件将输送带两端连接在一起。
机械连接接头具有安装简便、可靠性高和维护方便等优点，适用于一般工作环境和低重载条件下的输送带连接。
2. 热压接头热压接头是一种通过加热和压力连接输送带两端的接头方式。
它使用专用的设备将输送带的两端加热，并施加一定的压力使之粘合在一起。
热压接头优点是连接强度高、耐磨损和耐温性能好，适用于高负载和高速运输的输送带连接。
3. 橡胶接头橡胶接头是一种使用橡胶材料制成的输送带接头。
它具有优异的弹性和耐磨性能，可以有效减缓冲击和振动，保护输送带和输送物料。
橡胶接头适用于环境恶劣、温度变化大和需要减震降噪的输送带连接。
4. 金属接头金属接头是一种使用金属材料制成的输送带接头。
它具有优异的耐磨、耐腐蚀和耐高温性能，适用于特殊工况和高强度负载的输送带连接。
金属接头的种类繁多，常见的有钢制接头、铝制接头和不锈钢接头等。
三、输送带接头的安装方法正确的安装方法是保证输送带接头质量和效果的关键。
下面介绍一种常用的输送带接头安装方法：1. 准备工作在安装输送带接头之前，需要进行一些准备工作。
首先，清理和检查输送带的两端，确保表面干净、平整。
其次，准备好所需的接头和安装工具，如螺栓、夹板、热压设备等。
橡胶输送带接头方法
橡胶输送带接头方法橡胶输送带作为一种广泛应用于矿山、港口、电力等行业的传输设备，连接方式是关乎其正常运行和使用寿命的重要环节。
在选择接头方法时，需要考虑到橡胶输送带的类型、规格、传送物料的性质、工作环境等因素。
下面将介绍几种常见的橡胶输送带接头方法。
1.机械接头机械接头是使用金属制造的接头，通过螺纹、螺栓等紧固装置将输送带两端连接在一起。
具体操作步骤如下：1)清理输送带两端的黏土、油污等物质；2)确定连接接头的位置，标记处等距离的钻孔点；3)使用打孔工具在标记处打孔；4)将接头和输送带对接，用螺栓将其固定在一起；5)调整连接处的位置，保证输送带的平整度和张力均匀；6)连接完成后，用打击工具将输送带连接部位的螺母敲紧。
机械接头的优点是连接牢固、可靠，并且易于拆卸和更换，适用于输送带较长或需要频繁更换的情况。
2.热熔接头热熔接头是利用热能将输送带两端连接在一起的接头方法。
具体操作步骤如下：1)清理输送带两端的黏土、油污等杂质；2)使用专用的热熔设备加热输送带的两端，使其熔化并黏合在一起；3)在热熔过程中，应保证输送带的平直，并采用张力调整装置控制进料速度；4)在热熔接头完成后，用冷却装置将其快速冷却，并用压力装置确保接头表面的平整度。
热熔接头的优点是连接牢固、无痕迹，且能够保持输送带的平直度和张力均匀，适用于输送带长期使用的场合。
3.冷接头冷接头是通过胶水将输送带两端连接在一起的接头方法。
具体操作步骤如下：1)清理输送带两端的黏土、油污等杂质；2)在连接处涂抹胶水，要求胶水均匀涂抹，胶层较薄；3)在胶水开始干燥前将输送带两端对接，在接头的两侧安装加压装置，将其固定在一起；4)等待胶水完全干燥，固化时间根据胶水的规格而定；5)完成接头后，使用刮刀将接头部分刮平，并进行光洁处理。
冷接头的优点是操作简单、成本低，但连接强度相对较差，仅适用于输送带运行时间较短，对连接强度要求不高的场合。
4.钢丝绳接头钢丝绳接头是通过绞接钢丝绳将输送带两端连接在一起的接头方法。
橡胶输送带接头方法
橡胶输送带接头方法
橡胶输送带接头是将两根输送带连接在一起的方法，常用于输送带的修补或连接。
以下是常见的橡胶输送带接头方法：
1. 机械接头：机械接头是将两根输送带用金属夹板或钢制接头连接在一起的方法。
首先在输送带的两端切割出适当的形状，然后将接头夹紧在两端，使用螺栓将夹板或接头加固在一起。
这种接头方法适用于较重、高张力的输送带。
2. 热硫化接头：热硫化接头是通过加热和压力将两根输送带连接在一起的方法。
首先切割输送带的两端，并将其磨成圆形。
然后在接头处涂抹硫化胶粘剂，将两根输送带放在一起，并使用热压机进行加热和压力处理，使胶粘剂固化。
这种接头方法适用于耐热、耐磨的输送带。
3. 冷接头：冷接头是使用冷接胶将两根输送带连接在一起的方法。
首先将两根输送带的端部切割成V形，并对接头部分进行粗糙处理。
然后将冷接胶涂抹在接头处，将两根输送带对接并固定，待冷接胶干燥后完成接头。
这种接头方法适用于温度较低的环境。
以上是常见的橡胶输送带接头方法，具体选择哪种方法取决于输送带的材质、使用环境和需求等因素。
橡胶输送带接头方法课件
准备工作
检查接头和输送带的质量，确 定接头的型号和规格，准备好 操作工具和材料。
接头安装
按照接头型号和规格，将接头 安装在输送带上，确保连接牢 固、平整。
质量检测
对连接后的输送带进行质量检 测，包括外观检查、强度测试 等，确保接头质量符合要求。
机械接头的质量检测与注意事项
质量检测
通过外观检查、强度测试等方法，检测机械接头是否符合质量要求。如发现问题，及时进行处理和修 复。
注意事项
在操作过程中，应注意安全，避免受伤；同时应注意保护输送带和接头不受损坏；在安装和操作过程 中，应注意清洁卫生，避免污染。
06
接头实例展示与问题解析
接头实例展示
01
02
03
接头工艺流程图
展示接头工艺程图，详 细描述每个步骤和操作要 点。
接头实物展示
展示不同类型、规格和用 途的接头实物样品，包括 材质、结构、尺寸等方面 。
对冷粘接头进行质量检测，包括外观检查、强度测试等，以确保接头的质量和可 靠性。
注意事项
在操作过程中要注意安全，避免受伤；同时要注意环境卫生，避免对周围环境造 成污染。
05
橡胶输送带机械接头方法
机械接头的原理与特点
原理
机械接头是通过冷压或热硫化等工艺手段，将输送带与接头 组合在一起，实现输送带的连接。
02
接头前的准备工作
输送带的检查与清理
检查输送带是否完好 ，有无破损或老化等 现象。
检查输送带边缘有无 毛刺或不规则，需要 修剪平整。
清理输送带表面的灰 尘、油污和其他杂质 ，确保表面干净整洁 。
选择合适的接头工具
根据输送带的材质和厚度，选择 适合的接头工具，如电焊机、粘
橡胶输送带接头方法
橡胶输送带接头方法橡胶输送带接头是指将输送带两段连接在一起，使之成为连续的输送系统的过程。
接头的质量和安装牢固性直接影响输送带的使用寿命和输送效果。
在进行橡胶输送带接头时，有多种方法可供选择，常用的有机械接头、热硫化接头和冷接头。
下面将详细介绍这些接头方法。
1.机械接头：机械接头是一种常用的橡胶输送带接头方法，它利用金属夹板和螺栓将输送带连接在一起。
机械接头安装简便，不需要特殊的设备，能够快速完成。
但是，机械接头在使用过程中容易出现断裂和故障，且连接处的合理度和平整度要求较高，否则会导致传动失效。
2.热硫化接头：热硫化接头是一种采用热硫化胶带将输送带连接在一起的方法。
它需要将两段输送带的接头部分裁剪为专用形状，然后将热硫化胶带铺设在裁剪好的接头上，再将其加热至一定温度，使热硫化胶带与输送带接合。
热硫化接头具有强度高、耐磨损等优点，适用于大型输送带接头的安装。
但是，热硫化接头需要一定的专业设备和技术，安装过程较为繁琐。
3.冷接头：冷接头是一种在室温下使用特殊胶粘剂将输送带连接在一起的方法。
与热硫化接头不同，冷接头不需要加热设备，安装过程相对简单。
冷接头的优点是安装方便、操作简单，适用于较小型的输送带接头。
然而，冷接头的强度较低，耐磨性也相对较差，所以在选择适用的接头方法时需要根据具体的使用条件和要求进行判断。
在进行橡胶输送带接头时，还需要注意以下几点：1.质量检验：在进行接头前，需要对输送带的质量进行检验，确保接头的质量符合要求。
特别是对输送带的破损、磨损和老化情况等进行检查，以免接头后出现问题。
2.接头的设计：根据具体的输送带和使用条件，确定合适的接头形式和规格。
在接头的设计中需要考虑到输送带的张力、运行速度和工作环境等因素，以确保接头的稳定性和耐用性。
3.接头的安装：选择合适的接头方法后，需要严格按照接头方法的操作规程进行安装。
在安装过程中，要确保连接处的平整度、张力均匀，并进行适当的固定和压紧，防止接头在使用过程中松动或拉断。
输送带接头方法总结
输送带接头方法总结皮带输送机长时间使用以后会出现皮带松弛或者在使用过程中由于物料的原因、操作不当等造成皮带撕裂的情况出现,就需要对输送皮带进行维修或者更换。
这里我们将输送带维修或更换后接头的连接方法作以下几点总结了，供用户进行参考学习.(1)机械卡连接法:机械卡连接时,带强度将由于接头强度的降低而降低使用,此点对整芯塑料带尤为显著.因此,机械卡联接只适用于较短带式输送机或要求检修时间比较短的场合.机械卡是按输送带厚度选择.(2)硫化法:将橡胶带割断成阶梯形(每层帆布一阶梯),阶梯宽度一般等于150mm,如图割剥表而要平整,不得损坏帆布层.然后锉毛表而并涂生胶浆进行搭接,在上、下复盖胶的对缝处贴生胶片,加热加压进行硫化.温度140℃左右,升温应缓慢,并保持硫化平板各点温度均匀,保温时间从达到140℃时算起,帆布层等达到保温时间后,停止加热让其自然冷却到常温,带式输送机就可以正常使用了.(3)冷粘法:按要求把输送带割剥成阶梯状打毛,用丙铜把表面清洗干净,用两组份输送带专用胶按说明书上的掺和比例掺匀后均匀浑在割剥层上,两面均要涂.第一次涂好后,放置5--10分钟,以手触摸胶层不拉成段状时再涂第二遍,仍放置10--15分钟,以手触摸胶层不再成稀状时,把两层按阶梯对缝压齐,用平头锤均匀用手砸实;在对缝处用胶涂平,用压力均压,放置24小时后即可使用.(4)塑化法:对整芯塑料输送带,搭接长度在宽度时取300mm,在带宽650mm、500mm时取500mm,塑化前将塑料带一端的上复盖而和另一端的下复盖而剥去,再在两端问垫放1mm 厚的聚氯乙烯塑料片.加热加压进行塑化,升温也应缓慢,在30分钟左右由室温升至170℃左右,再次加压,然后冷却至常温卸压取出.对多层塑料输送带,可参照多层橡胶带的尺寸割剥成阶梯形,进行塑化.应当注意：温度、压力、时问是硫化的三要素,它们随着胶料的配方,气温、通风等条件的变化而不同,并且三者之间相互牵连,以上给出的数值只供参考.而粘接用的输送带专用胶,只针对普通帆布型输送带、当带型改变时,也要进行试验,建议不管硫化、塑化、粘接都要经过试验,取得实际参数后再正式接头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输送带接头常用方法
作者：输送带来源：/
所有的输送带必须接成环形才能使用，所以输送带接头的好坏直接影响输送带的使用寿命和输送线能否平稳顺畅地运行。
一般输送带接头常用方法有机械接头、冷粘接接头、热硫化接头等。
机械接头法
一般是指使用皮带扣接头，这种接头方法方便便捷，也比较经济，但是接头的效率低，容易损坏，对输送带产品的使用寿命有一定影响。
PVC和PVG整芯阻燃抗静电输送带接头中，一般8级带以下的产品都采用这种接头方法。
冷粘接头法
1、在胶合面的背面先粘上几个胶条；当将接头[1]部分剥好后，在要打毛胶合面之前，先在上面接头的胶合面的背面，粘上四到六个胶条，待正式粘接时，由人用手提着胶条对缝，可以避免污染胶合面的胶，可以减少弄脏涂了胶胶面的问题出现，也就减少了接头处两边开胶现象发生的几率。
2、在两个胶合面之间先垫上新塑料布；在将涂了胶的接头对缝前，先在下接头上面覆盖上一张全新干净的折叠后的塑料布，然后，将上面的接头轻轻的覆盖在塑料布上面进行对缝，当对好缝后，在翘起接头的一头慢慢地抽走塑料布，此法即解决了对缝难的问题，又避免了污染涂了胶的胶合面的问题。
着这过程中我们要手或刻丝钳子捏住皮带接头的两边
热硫化接头法
实践证明是最理想的一种接头方法，能够保证高的接头效率，同时也非常稳定，接头寿命也很长，容易掌握。
但是存在工艺麻烦、费用高、接头时间长等缺点。
