单片机实训课程设计
//左移
//启动等待，等 LCM 讲入工作状态 //串口驱动模式 //片选为数据 //8 位介面，基本指令集 //显示打开，光标关，反白关
第 9 页 共 18 页
常熟理工学院电气与自动化学院课程设计用纸
delay(10); write_com(0x01); //清屏，将 DDRAM 的地址计数器归零 delay(10); write_com(0x06); //光标显示且自动向后加一 write_com(0x80); //光标地址设定在第一行第一位 for(i=0;table0[i]!='\0';i++) write_data(table0[i]); //写第一行数据 write_com(0x90); //光标地址设定在第二行第一位 for(i=0;table1[i]!='\0';i++) write_data(table1[i]); //写第二行数据 write_com(0x88); //光标地址设定在第三行第一位 for(i=0;table2[i]!='\0';i++) write_data(table2[i]); //写第三行数据 write_com(0x98); //光标地址设定在第四行第一位 for(i=0;table3[i]!='\0';i++) write_data(table3[i]); //写第四行数据 TMOD=0X11; //设置定时器 0 定时器 1 的工作方式为 1 TH0=(65535-50000)/256; //定时器 0 初始化 TL0=(65535-50000)%256; TH1=(65535-10000)/256; //定时器 1 初始化 TL1=(65535-10000)%256; EA=1; //开总中断 ET0=1; //开定时器 0 中断 ET1=1; //开定时器 1 中断 TR1=1; //启动定时器 1 }
常熟理工学院电气与自动化学院课程设计用纸
2.2.212864 液晶显示： 12864 液晶采用 8 位串行口输入/输出，可显示汉字及图形，内 置 8192 个中文汉字 （16X16 点阵） 、 128 个字符 （8X16 点阵） 及 64X256 点阵显示 RAM（GDRAM） 。主要功能有：文字与图形混合显示、画面清 除、光标归位及显示开/关、光标显示/隐藏、显示字体闪烁、垂直画 面旋转等功能。 图 2.2.2（1）12864 液晶串口接口管脚图
图 2.2.2（2）读数据时序图
第 6 页 共 18 页
常熟理工学院电气与自动化学院课程设计用纸
图 2.2.2（3）写数据时序图
2.2.3 蜂鸣器说明 蜂鸣器是一种电声转换器件，本课程设计中使用的是无源蜂鸣 器，需要给交流电才能工作，所以在编程是让蜂鸣器响是要进行取反 的。蜂鸣器具有体积小、灵敏度高、耗电省、可靠性好，造价低廉的 特点和良好的频率特性。因此它广泛应用于各种电器产品的报警、发 声用途。 图 2.2.3 蜂鸣器原理图
第 3 页 共 18 页
常熟理工学院电气与自动化学院课程设计用纸
二、系统总体方案及硬件设计
2.1 系统总体设计方案 本设计是基于单片机系统的数字温度计实现， 其主要是将抽象的 温度转化为电信号再对其处理然后再加以显示,同时有汉字显示。因 此可以采用温度传感器 DS18B20 和 LCD12864 液晶，此传感器可以直 接读取被测温度值进行转换，电路简单，精度高，而且使用单片机的 接口便于蜂鸣器及系统的扩展模块 12864 液晶显示的使用。 总体设计方案流程图 2.1
第 7 页 共 18 页
常熟理工学院电气与自动化学院课程设计用纸
三、软件编程
程序主要分为三大块，分别为 LCD12864 液晶程序块；DS18B20 温度传感器程序块；主程序块。 3.1 过程完整程序
#include<reg52.h> #define uchar unsigned char #define uint unsigned int sbit DQ=P1^3; //定义 DS18B20 温度传感器的端口 sbit beep=P1^0; //蜂鸣器锁存端 sbit CS=P0^0; //片选 高电平有效 sbit SID=P0^3; //液晶数据端口 sbit SCLK=P0^2; //12864 液晶使能端 sbit PSB=P0^1; //低电平时表示用串口驱动，可固定低电平 uint temp; //存放整型温度值 uint warnl=270; //定义温度下限值 uint warnh=300; //定义温度上限值 uchar a,aa,aa2,s,f,m,num,ss,ff,mm; uchar code table0[]="现在温度是: 00.0"; uchar code table1[]="警报: 00: 00: 00"; uchar code table2[]="本机器已工作:"; uchar code table3[]=" 00: 00: 00"; uchar flag=0; void delay(uint x) //延时函数为 x 毫秒 { int i,j; for(i=x;i>0;i--) for(j=110;j>0;j--); } void delay1(uint p) //短暂延时函数 { uint n=p; while(n>0)n--; }
五、参考文献 ... ..........................................18
第 2 页 共 18 页
常熟理工学院电气与自动化学院课程设计用纸
一、概述
1.1 本课程设计的目的 通过基于 MCS-51 系列单片机 AT89C51 和 DS18B20 温度传感器检 测温度，熟悉温度传感器的功能，液晶显示的使用，C 语言的设计等。 并且把我们上一年所学的数电、 模电技术等知识， 通过理论联系实际， 从设计题目、题目分析、程序编制调试到传感器的使用等这一完整的 实验过程，培养了我们设计能力及创新思想，使我们充分发挥主观能 动性，去独立的解决实际问题，以达到提高我们的学习能力、动手能 力、查阅文献资料能力等的作用，为毕业设计和以后工作打下一个良 好的基础。 1.2、设计任务和要求 （1）基本测温范围 0℃~50℃ （2）测温精度误差小于 0.5℃ （3）LCD12864 液晶显示 （4）可以设定温度的上下限报警功能 （5）显示报警时间及机器工作时间 （6）报警时间能自动清零
关键词：单片机 AT89C52
DS18B20 温度传感器 12864 液晶
第 1 页 共 18 页
常熟理工学院电气与自动化学院课程设计用纸
目录
一、概述 ..............................................3
1.1 本课程设计的目的 ..................................3 1.2 设计任务和要求 ..................................3
void sendbyte(uchar b) { uchar i; for(i=0;i<8;i++)
//12864 液晶发送一个字节
第 8 页 共 18 页
常熟理工学院电气与自动化学院课程设计用纸
{ SID=b&0x80; SCLK=1; SCLK=0; b<<=1; } } void write_com(uchar com) //12864 写指令 { uchar start_data,Hdata,Ldata; start_data=0xf8; Hdata=com&0xf0; //取高四位 Ldata=(com<<4)&0xf0; //取低四位 sendbyte(start_data); //发送起始信号 delay(5); sendbyte(Hdata); //发送高四位 delay(1); sendbyte(Ldata); //发送低四位 delay(1); } void write_data(uchar ddata) //写数据 { uchar start_data,Hdata,Ldata; start_data=0xfa; //写数据 Hdata=ddata&0xf0; //取高四位 Ldata=(ddata<<4)&0xf0; //取低四位 sendbyte(start_data); //发送起始信号 delay(5); sendbyte(Hdata); //发送高四位 delay(1); sendbyte(Ldata); //发送低四位 delay(1); } void init() { uchar i; delay(10); PSB=0; CS=1; write_com(0x30); delay(10); write_com(0x0c); //初始化 LCD12864 和定时器 //取出最高位
二、系统总体方案及硬件设计 ...............................4 2.1 系统总体设计方案 2.2 硬件设计 ...............................4 ..................................4
2.2.1DS18B20 温度传感器说明 .........................5 2.2.212864 液晶显示说明 2.2.3 蜂鸣器说明 三、软件编程 .........................6
常熟理工学院电气典型的嵌入式微控制器。现代科 技发展之迅猛，单片机技术已应用到生产、生活、科研等广大领域， 给人们带来方便的同时，也促进着社会的发展。本课程设计主要介绍 了 一 个 基 于 89C51 单 片 机 的 测 温 系 统 ， 利 用 数 字 温 度 传 感 器 DS18B20 开发测温系统的过程，重点对传感器在单片机下的软件编 程以及各模块系统流程进行了详细分析，特别是数字温度传感器 DS18B20 的数据采集及 12864 液晶显示。该系统可以方便的实现温 度采集和显示，并可根据需要任意设定上下限报警温度(限在软件编 程里设定)，它使用起来相当方便，具有精度高、量程宽、体积小、 功耗低等优点， 适合于日常生活和工、 农业生产中的温度测量及控制， 也可以当作温度处理模块嵌入其它系统中， 作为其他主系统的辅助扩 展。 同时 DS18B20 与 AT89C51 结合实现最简单的温度检测系统， 该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测 量，有着广泛的应用前景。
单片机课程设计计划书（精选五篇）
单片机课程设计计划书（精选五篇）第一篇：单片机课程设计计划书机电科学与工程系电气自动化技术专业（专科）《单片机原理及接口技术课程设计》计划书一、目的及要求1.目的：通过本课程设计，•使学生进一步掌握单片机应用系统的硬、•软件开发方法，输入／输出（I/O）接口的扩展技术，应用程序设计技术并结合专业能设计简单、实用的单片机应用系统。
主要针对课堂重点讲授内容使学生加深对单片机硬件原理的理解及提高汇编语言程序设计的能力，提高学生的开发创新能力。
2.基本要求：重点研究单片机、A/D转换器、运算放大器、传感器、LED显示器、固态继电器、微型直流电机等元器件的特性、功能及使用方法；同时掌握主程序、子程序、中断服务程序框图的设计方法与汇编语言程序设计方法。
要求设计系统具有可靠性高、可维护、维修性好及检测精度高等优点。
设计内容可参考设计题目，也可根据自身情况自己拟定。
3.任务要求：了解控制对象、环境参数检测原理，在充分掌握单片机、A/D转换器、运算放大器、传感器、LED显示器、固态继电器、微型直流电机等元器件的工作原理、特性、功能及使用方法的基础上，创造性的、两人一组分工协作（一人偏软、一人偏硬）独立的设计本课题的内容。
二、设计内容、步骤及材料要求1．设计内容画出硬件原理图一张（A4号）；软件框图（包括主程序框图、主要子程序框图、中断服务程序框图等）和系统初始化的汇编语言原程序。
提交不少于4000字的设计报告一份（A4纸）。
从整体方案的规划设计到各功能模块的设计，可实现功能及各元器件的选择，参数计算均需表述清楚。
报告的书写要清除工整，层次清晰，文字流畅。
后附5篇以上的参考文献。
2．设计步骤设计时间为5天，前2天进行硬件原理草图设计，指导教师审查之后用1天的时间再进行绘图；第四天进行软件框图（包括主程序框图、主要子程序框图、中断服务程序框图）的设计及系统初始化的汇编语言原程序的设计；第5天答辩。
3．设计图纸要求（1）硬件原理图的绘制：元件图正确、型号标注要准确、连线清楚.（2）软件框图的绘制：流程清晰。
单片机综合实验课程设计
单片机综合实验课程设计一、课程目标知识目标：1. 学生能理解单片机的基本工作原理，掌握其内部结构和功能模块；2. 学生能掌握单片机编程的基本语法和常用指令，具备编写简单程序的能力；3. 学生能了解并运用单片机接口技术，实现与外围设备的通信和控制。
技能目标：1. 学生能运用所学知识，设计并实现简单的单片机控制系统；2. 学生能熟练使用编程软件和开发工具，进行单片机的程序编写、调试与优化；3. 学生能通过实验操作，培养动手能力和团队协作能力，提高问题解决能力。
情感态度价值观目标：1. 学生通过课程学习，增强对电子技术和编程的兴趣，培养主动探索和创新的意识；2. 学生在学习过程中，树立正确的价值观，认识到单片机技术在现实生活中的应用价值；3. 学生通过团队协作，培养沟通与协作能力，增强集体荣誉感和责任感。
课程性质：本课程为单片机原理与应用的综合实验课程，注重理论与实践相结合，以培养学生的动手能力和创新能力为主。
学生特点：学生具备一定的电子技术和编程基础，对单片机有一定了解，但实践经验不足。
教学要求：教师应结合学生特点和课程性质，采用任务驱动、案例教学等方法，引导学生主动参与实验，提高实践操作能力和创新能力。
同时，注重个体差异，因材施教，确保每位学生都能在课程中学有所获。
通过课程目标的分解与实现，为后续教学设计和评估提供依据。
二、教学内容本课程教学内容主要包括以下三个方面：1. 单片机原理与结构- 熟悉单片机的内部结构，掌握其功能模块；- 了解单片机的工作原理，理解指令执行过程；- 学习单片机编程语言，掌握基本语法和常用指令。
教学大纲：参照教材第1章至第3章，共计6学时。
2. 单片机编程与接口技术- 学习单片机程序设计方法，掌握程序编写、调试与优化技巧；- 了解单片机接口技术，掌握I/O口、定时器、中断等应用；- 学习外围设备与单片机的通信协议，实现数据交换和控制。
教学大纲：参照教材第4章至第6章，共计10学时。
单片机实训教学案例
单片机实训教学案例
一、实训目标
通过本次实训，使学生掌握单片机的基本原理和应用，掌握单片机编程语言和开发环境的使用，能够完成简单的单片机系统设计和编程。
二、实训内容
1. 单片机简介及开发板介绍
2. 单片机编程语言及开发环境介绍
3. 单片机IO口操作及LED灯控制
4. 单片机定时器使用及PWM波形输出
5. 单片机串口通信及数据传输
6. 单片机外部中断及按键控制
7. 单片机ADC和DAC转换及应用
三、实训步骤
1. 准备单片机开发板和相关工具，安装单片机编程软件。
2. 学习单片机基本原理，了解开发板上的各个模块和引脚功能。
3. 学习单片机编程语言，掌握基本的语法和编程技巧。
4. 通过编程软件编写简单的程序，实现LED灯的闪烁和亮度调节。
5. 使用定时器产生PWM波形，实现LED灯的渐变和调色。
6. 编写程序实现串口通信，通过上位机软件发送指令控制LED灯的状态。
7. 利用外部中断检测按键输入，实现LED灯的开关控制。
8. 学习ADC和DAC转换原理，通过编程实现音频信号的采集和播放。
四、实训总结
通过本次实训，学生掌握了单片机的基本原理和应用，掌握了单片机编程语言和开发环境的使用，能够完成简单的单片机系统设计和编程。
同时，通过实际操作和实验，学生提高了动手能力和解决问题的能力，为后续学习和工作打下了坚实的基础。
单片机课程设计实习报告（共6篇）
单片机课程设计实习报告(共6篇)ok3w_ads(“s004”);ok3w_ads(“s005”);精选范文:单片机课程设计实习报告(共6篇)实训任务：一、实训目的和要求：（1）熟练掌握keil c51集成开发环境的使用方法（2）熟悉keil c51集成开发环境调试功能的使用和dp?单片机仿真器、编程器、实验仪三合一综合开发平台的使用。
（3）利用单片机的p1口作io口，学会利用p1口作为输入和输出口。
（4）了解掌握单片机芯片的烧写方法与步骤。
（5）学会用单片机汇编语言编写程序，熟悉掌握常用指令的功能运用。
（6）掌握利用protel 99 se绘制电路原理图及pcb图。
（7）了解pcb板的制作腐蚀过程。
二、实训器材：pc机（一台）pcb板（一块）520ω电阻（八只）10k电阻（一只）led发光二极管（八只）25v 10μf电容（一只）单片机ic座（一块）at89c51单片机芯片（一块）热转印机（一台）dp?单片机仿真器、编程器、实验仪三合一综合开发平台（一台）三、实训步骤：（2）将流水灯程序编写完整并使用tkstudy ice调试运行。
（4）打开电源，将编写好的程序运用tkstudy ice进行全速运行，看能否实现任务要求。
（6）制板。
首先利用protel 99 se画好原理图，根据原理图绘制pcb图，然后将绘制好的pcb布线图打印出来，经热转印机转印，将整个布线图印至pcb板上，最后将印有布线图的pcb板投入装有三氯化铁溶液的容器内进行腐蚀，待pcb 板上布线图外的铜全部后，将其取出，清洗干净。
（7）焊接。
将所给元器件根据原理图一一焊至pcb板相应位置。
（8）调试。
先把at89c51芯片插入ic座，再将+5v电源加到制作好的功能板电源接口上，观察功能演示的整个过程（看能否实现任务功能）。
（流水灯控制器原理图）四、流水灯控制器程序的主程序：org 0000hsjmp startorg 0030hstart: mov a,#0ffhmov r0,#1chmov r2,#12hclr cloop1: acall delaydjnz r0,loop2sjmp loop4loop2: mov p1,arlc ajnc loop3sjmp loop1loop3: acall delaymov p1,arrc ajnc loop1sjmp loop3loop4: acall delaydjnz r1,loop5sjmp loop6loop5: mov p1,arrc a[单片机课程设计实习报告(共6篇)]篇一：单片机实习报告课程设计专业综合实习总结专业班级：学生学号：学生姓名：指导教师：实习时间：机电工程学院目录1．实习目的和意义 21.1实习目的 (2)1.2实习意义 (2)2．实习内容 2 3. 硬件介绍 23.1 总原理图 (3)3.2 LED显示模块............................................................... 6 3.3 数码管显示模块............................................................ 7 3.4 键盘模块 (9)3.5 A/D转换模块............................................................... 10 3.6 D/A转换模块 (13)3.7 中断嵌套模块 (14)3.8 时钟日历芯片模块 (15)4. 程序流程图 174.1 LED显示模块……………………………………………………… 17 4.2 数码管显示模块…………………………………………………… 19 4.3 键盘模块……………………………………………………………21 4.4 A/D转换模块.................................................................. 23 4.5 D/A转换模块 (23)4.6 中断嵌套模块 (24)4.7 时钟日历芯片模块 (24)5. 实习心得体会………………………………………………… 26 附录：程序清单……………………………………………………271、实习目的和意义1.1 实习目的1、熟悉本专业自己设计的“单片机课程实习”电路板，领会、掌握该电路板的设计原理及硬件布局。

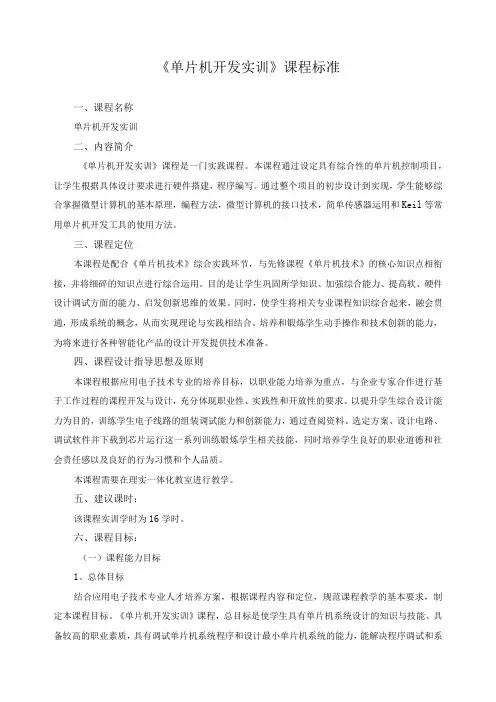

《单片机开发实训》课程标准
