在弹体坐标系下，由受力平衡和力矩方程得
Ra Rb G cos Ral1 Gl2 cos 0 fRa Fa
两坐标轴方向过载为：
nx ( P Fa) / mg 0 ny ( Ra Rb) / mg 0
可得
nx P / mg 0 fGl2 cos / mg 0l1 ny G cos / mg0
M N Yi Ji Fj
——舱段剖面上的正应力；
M ——由弯矩 M 产生的正应力；
N ——由轴向力 N 产生的正应力；
M ——作用在舱段剖面上的弯矩； N ——作用在舱段剖面上的轴向力；
J i ——减缩剖面的惯性矩；
Yi ——第 i 个元件到减缩剖面中性轴的距离；
F j ——减缩剖面的面积。
可知，从 0 至 90 度，随 增大， nx 变大， n y 变小。 4 波动系数 K：反映当舵面偏角发生变化时，导弹的过载系数变化的程度。 第四次课（教材 23 页-35 页） 1 地空导弹典型弹道上所选的特征点有：最大推力点，导弹进入控制飞行的初始点，机动飞行段的速 压点，机动飞行的终点。 2 压心：作用在物体上空气动力合力的作用点。 3 刚心：一个剖面上，所有作用力的合力，只产生纯弯曲的作用点。 4 设计载荷：使用载荷乘以安全系数。 P des
R ——连接框外径；
q ——连接框的支反剪流。
第八次课（教材 52 页—61 页） 1 梁式翼面结构中，翼梁一般沿翼面最大厚度线布置或沿翼弦的等百分比线布置，翼肋按顺气流方向 排列或沿垂直于翼梁弹性轴方向布置。 2 玻璃钢蜂窝夹层结构中，弹翼主体上蜂窝纵向沿展向排列，翼前后缘蜂窝纵向沿翼弦方向排列。 3 展弦比：展向长/弦向长。 4 翼面的相对厚度：翼面最厚位置厚度/弦长长度。 第九次课（教材 62 页—70 页） 1 普通肋开减轻孔是因为腹板剩余强度一般较大，减轻孔边缘翻边是为提高腹板的抗弯能力。 2 铆缝设计与计算主要是确定铆钉的直径，间距，边距与排距。 第十次课（教材 70 页—76 页） 1 第一强度理论是最大拉应力准则； 第二强度理论是最大伸长线应变准则； 第三强度理论是最大剪应力准则； 第四强度理论是最大形变能准则。 2 夹层结构夹芯参数为格子形状，边长，箔厚与变密度格子。 第十一次课（教材 76 页—84 页） 1 在多榫式接头中，齿中部厚度小于齿厚，是为了减少齿的精加工面，齿外端厚度比齿根略小，装配 时外端起导向作用。 （教材 77 页图 3.44）
飞行器结构设计课程设计 教学大纲
飞行器结构设计课程设计一、课程说明课程编号：420213Z11课程名称（中/英文）：飞行器结构设计课程设计/Aircraft Structure Design Curriculum Design课程类别：专业教育课程（集中实践环节）学时/学分：16/1先修课程：理论力学，材料力学，航空航天概论，飞行器结构设计适用专业：航空航天工程教材、教学参考书：《飞行器结构设计》。
余旭东，徐超，郑晓亚。
西北工业大学出版社,2010年。
第一版二、课程设置的目的意义本课程设计是航空航天工程专业必修的专业实践类主干课。
课程的目的是在学习完飞行器结构设计之后培养学生运用所学知识解决实际问题，提高学生理论联系实际和动手操作的能力，使学生更深入的掌握现代飞行器结构设计的先进设计思想、设计理论和设计技术。
三、课程的基本要求课程通过实验和课程设计环节培养学生的实际操作动手能力及学生应用相关理论知识来解决处理实际问题的综合能力。
其具体要求为：1.深入了解飞行器结构设计的基本概念和型号的研制步骤；2.通过实际动手分解和组装无人机掌握无人机的基本结构特点和设计方法；3.通过无人机飞控调试和无人机飞行实验以及无人机飞行轨迹规划等实验内容深入了解无人机的设计思想和对应的功能实现过程；4.通过有限元软件对卫星的建模和仿真，掌握航天器结构设计的基本方法和飞行器动态设计的方法。
同时注意培养学生实事求是、严肃认真的科学作风和良好的实验设计习惯，为今后工作打下良好的基础。
四、教学内容、重点难点及教学设计五、实践教学内容和基本要求本课程为实践类的课程设计，具体的教学内容为三个实训类的实验课程:实验一, 旋翼无人机飞行实验;实验二,旋翼无人机试飞;实验三,卫星结构的动力学仿真实验。
其具体要求为：实验一：要求掌握无人机的基本结构特点和各个构件的基本功能，并能动手拆解和组装无人机。
实验二：要求对无人机进行飞行试验，掌握无人机结构设计在无人机实际飞行中起的关键作用。
飞行器结构设计的原理及应用
飞行器结构设计的原理及应用随着科技的不断发展，人类对于飞行器的需求也越来越大。
飞行器作为一种人类掌控空中的代表，被广泛应用于军事、民用、商业等众多领域。
飞行器的结构设计是其能否良好运行的关键，本文将介绍飞行器结构设计的原理和应用。
一、飞行器结构设计的原理1.材料选择在飞行器的结构设计中，材料是非常重要的一个因素。
因为飞行器要承受的负荷非常大，所以对于其结构材料的要求也非常高。
一般来说，常用的材料有铝合金、钛合金、复合材料等。
在进行材料选择时，需要考虑许多因素，如抗腐蚀性、强度、刚度、重量等等。
2.结构强度计算结构强度计算是飞行器结构设计中非常重要的一环。
在进行计算时，需要考虑到受力部位的各种负荷，并根据构件的强度、刚度等参数来进行力学分析。
同时，还需考虑材料的疲劳寿命、可靠性等因素，以保证结构的稳定性和安全性。
3.重心调整重心调整也是飞行器结构设计很重要的一环。
在设计过程中，需要通过对各个场景的实测、实验来调整机身的重心位置。
同时，还需要考虑到重心位置与机身其他参数的关系，以保证飞行器能够稳定地在空中飞行。
二、飞行器结构设计的应用1.航空器的结构设计在航空器的结构设计中，需要考虑到其强度、刚度等因素。
同时，还需要在满足这些要求的前提下，尽可能地降低机身的重量。
航空器结构设计中，应用广泛的材料包括高强度铝合金、钢、钛合金、碳纤维等。
2.宇宙飞船的结构设计宇宙飞船的结构设计也是一项非常关键的工作。
在宇宙环境中，航天器需要承受更加严酷的负荷和环境，因此其结构设计需要更加复杂。
常见的宇宙飞船材料包括钛合金、铝合金、碳纤维等。
3.无人机的结构设计随着无人机技术的快速发展，无人机也成为了一种非常重要的飞行器。
在无人机的结构设计中，需要考虑到机身重量、抗风性能、稳定性等因素。
同时，还需要进行各种负荷的计算和力学分析，以确保机身稳定，不会在空中失控。
三、结语飞行器作为人类掌控空中空间的重要代表，其结构设计对于其能否在空中良好运作至关重要。

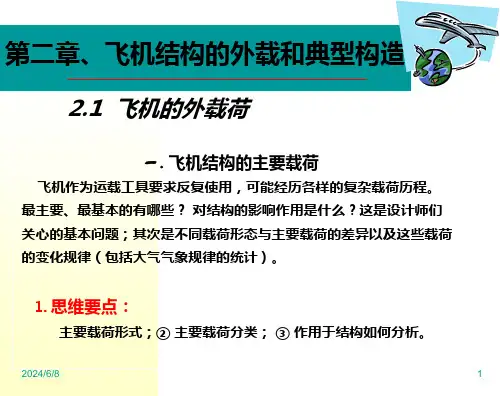

飞行器结构设计课件
705 ~ 80， 0n y 4~ 6
2024/6/8
18
2.2典型飞行姿态和载荷系数
4、垂直突风 (在航迹运动坐标系中分析)
2024/6/8
19
2.2典型飞行姿态和载荷系数
（1）计算突风引起的升力变化:
YKC2
Y c os v2
G
gr
升力等于G乘上一个系数，该系数称为载荷系数。
2024/6/8
ny
Y cos v2
G
gr
10
2.2典型飞行姿态和载荷系数
分析该曲线运动中， 的特性：
① nym a x 1vg2r
0o
② n y ma与x 曲线航迹半径成反比，与切线运动速度
若
n
的平方成正比，这表明： y一max 定，v 一定，则运动半径就规定了；太
或客机则没有太大必要。 Ⅱ. 载荷系数又反映了对结构的载荷作用, 载荷系数越大,表明
飞机 结构的承载越大,要有足够的刚、强度，则结构重量大。
2024/6/8
29
2.2典型飞行姿态和载荷系数
Ⅲ. 载荷系数的载荷作用，不仅对结构有作用，而且 对机载设备及乘员有载荷作用。载荷系数越大，对 他们的作用越强，要视他们的承受能力而定。
飞机的外载图像演示
2024/6/8
8
2.2典型飞行姿态和载荷系数
1.俯冲拉起:对称面内作曲线机动飞行情况（纵向飞行）
飞机的升力使飞机保持向心曲线运动。
2024/6/8
9
2.2典型飞行姿态和载荷系数
动平衡关系：（机体坐标系y向）
,表现了运动的变速特征（曲线运动）
即：
Y
Gc os Ny
飞行器结构设计的实践与优化
飞行器结构设计的实践与优化随着社会的不断进步和发展，飞行器的领域也越来越广泛，用途也越来越多元化。
从最初的货运飞机到现在的无人机，我们可以看出飞行器的设计已经不再只是简单的机械构造，更多地需要考虑到飞行器的结构设计以及优化。
那么，如何实践和优化飞行器的结构设计呢？一、结构设计的实践1.1 确定设计方案在进行飞行器的结构设计时，首先需要明确设计方案。
设计方案需要根据飞行器的性质、用途以及实际需求来确定。
比如，如果是设计无人机，就需要考虑到其飞行的安全性和稳定性；如果是设计商业航空飞机，就需要考虑到其商业性和经济性。
根据不同的设计方案，我们需要确定不同的设计思路和设计需求。
1.2 飞行器结构的设计根据设计方案的要求，我们需要进行飞行器的结构设计。
具体来说，设计过程包括以下几个步骤：1）确定飞行器的外形尺寸;2）确定飞行器的重心位置;3）确定飞行器主要翼面的面积和形状;4）确定飞行器的机翼弯度、机身外形和梢形;5）确定飞行器的尾部细节设计。
这些设计在实践中都需要具备丰富的理论知识和实践经验，特别是在飞行器的外形和尺寸的设计上，需要更多地考虑到飞行器的气动性和稳定性。
1.3 测试和验证完成飞行器的结构设计后，需要进行测试和验证。
在测试和验证中，主要是考虑到飞行器的性能和安全性。
测试和验证的过程中还包括了强度试验、气动试验以及飞行试验等，以便于我们获得更准确的数据和实验结论，从而更好的优化设计。
从结构设计的实践中，我们可以看到，飞行器的结构设计不是一次成功就可以解决的，它需要对设计方案、设计思路和设计要求有很深刻的认识，进而进行实践和验证。
这样，才能够得到一个完整可靠的结构设计。
二、飞行器结构设计的优化2.1 结构优化的概念在飞行器结构设计的实践中，我们常常会遇到一些问题，如重心不稳、控制性能差等。
这时候，我们就需要进行优化。
所谓优化，就是在设计过程中，针对原有设计方案中存在的缺陷，进行一定的改进和调整，从而达到更加合理的设计效果。
飞行器结构设计岗位职责
飞行器结构设计岗位职责
飞行器结构设计岗位职责：
飞行器结构设计师主要负责飞行器结构设计方面的工作。
其职
责包括：
1. 设计飞行器的结构方案和装配方案，确保满足飞行器的强度、刚度和航空安全等要求。
2. 通过CAD/CAE软件进行三维建模、荷载、应力、疲劳等分析，评估其结构的强度和刚度，确保结构安全。
3. 设计并选择适当的材料，确保结构耐久性，并考虑航空燃油
经济性。
4. 确保与其他设计方案的协调，如设备装配、动力系统、系统
布置等，确保结构设计的可行性。
5. 熟练运用结构设计规范、材料性能和先进制造技术，并对设
计进行持续改进。
6. 参加试飞和认证过程，确保飞行器满足民用或军用航空批准
标准。
7. 追踪和分析设计和生产中的问题和缺陷，以及实现飞行器结
构的质量和性能目标。
8. 与生产和测试工程师密切合作，以确保设计能够顺利转化为
生产实践，并完成最终的产品。
总之，飞行器结构设计师是飞行器制造过程中至关重要的一环，负责设计各种结构、材料和制造技术，确保飞行器的安全、性能和
经济性。
此岗位需要有扎实的结构设计、立体造模能力以及对航空
技术有深入的了解。
飞行器结构设计和安全性评估
飞行器结构设计和安全性评估近年来，随着人类科技的不断进步和实践，飞行器扮演着越来越重要的角色。
然而，飞行器的结构设计和安全性评估是一个极其重要的领域，在这个领域里面涉及到了大量的科学和技术知识。
针对这个问题的解决，各国和企业都在不断地探索，并且也取得了不少的成果。
那么，究竟什么是飞行器结构设计和安全性评估呢？我们在本文中将对这个问题进行详细的探讨。
1. 飞行器结构设计首先，让我们来看看什么是飞行器结构设计。
结构设计是指在飞行器的设计过程中，根据设计所需考虑变量和特性，确定结构构件之间的几何形状、材料、连接方式，以及其他一些重要参数。
飞行器结构设计对于飞行器的性能和安全性都至关重要，因为结构设计的好坏，直接影响到飞行器的强度、空气动力学特性和控制精度等。
通常情况下，飞行器结构设计是一个复杂的综合性工作，设计人员需要考虑大量的因素，例如材料的强度、热膨胀系数、疲劳寿命等等。
同时，飞行器的结构设计还需要考虑到存在的环境和任务传递的量的影响，保证飞行器在各种不良条件下都能够保持结构的完整性。
2. 飞行器安全性评估有了一个合理的结构设计之后，如何确保飞行器的安全性呢？这就需要进行飞行器的安全性评估。
安全性评估的目的是为了确定飞行器在各种情况下的安全性能，以便于减少飞行风险、提高飞行安全性。
飞行器安全性评估一般分为三个层次，即整体评估、系统评估和单元评估。
整体评估主要是为了评价飞行器整体的飞行性能，包括燃料效率、飞行速度、机动性等等。
系统评估主要是评估各个系统（例如发动机、控制系统等）的安全性能，确保这些系统在各种工作状态下都能够正常工作。
最后，单元评估则是评价单一构件或者部件的安全性能，例如发动机部件的疲劳寿命、螺钉连接部位的强度等。
3. 飞行器结构设计和安全性评估的关系结构设计和安全性评估之间存在着密不可分的关系。
一方面，结构设计的好坏决定了飞行器的空中性能和生命安全；另一方面，安全性评估的准确性和完整性又反过来影响到结构设计的成果。
飞行器结构设计的研究与发展
飞行器结构设计的研究与发展一、引言随着人类科技的发展，飞行器作为一种重要的交通工具，逐渐成为人们生活中的必需品。
飞行器的结构设计是飞行器制造的核心环节，其优劣直接决定了飞行器的安全性、经济性和可靠性等因素。
本文将对飞行器结构设计的研究与发展进行探讨。
二、飞行器结构设计的发展历程1.早期的飞行器结构设计早期的飞行器采用木材、金属等材料作为结构材料，其结构设计主要以实用为主，对机体重量、空气动力学等因素影响不够重视。
因此，这些飞行器的安全性、经济性和可靠性均存在一定的问题。
2.现代飞行器结构设计现代飞行器结构设计相较于早期则有了飞跃式的进展。
如今已能采用先进的复合材料、液压系统及高精度机械等材质和技术，而且以轻量化、高强度、高可靠性等基本特点为设计理念。
三、飞行器结构设计的技术要点1.材料选择外部应力和内部负载使材料的安全性、使用期限、维护成本、生产技术等因素成为结构设计的重要要素。
现代飞行器结构设计采用高强度低密度的材料如复合材料。
2.轻量化设计轻量化设计是现代飞行器结构设计的主要趋势，可通过材料和零部件的精细化、超低振动设计来实现。
3.空气动力学优化空气动力学优化设计是现代飞行器结构设计的重要技术之一，可通过分析和计算瞬态运动来改进设计以降低飞行器在空气中的能量损失。
4.三维建模三维建模已成为现代飞行器结构设计的必备技术，可节省时间和成本，提高设计的准确性和效率。
四、飞行器结构设计应用领域目前，飞行器结构设计的应用领域已经涉及到航空、航天、军事和民用等多个领域，并在此基础上不断地探索和发展。
近年来，飞行器展示和研发竞赛中的市场需求，更推动着该领域技术日新月异。
五、未来发展趋势未来，飞行器结构设计的研究将继续推进，推动材料科技、空气动力学、模拟仿真等技术的进一步创新，以实现更高的安全性、经济性和可靠性，带来更多的重大科技成果。
六、结论在飞行器结构设计的发展历程中，科技进步带来了不断前行的动力，并使得飞行器结构设计的技术不断成熟，应用领域不断拓展。
