RVV电源线的介绍
rvv电缆参数
rvv电缆参数
RVV电缆是一种柔软、轻便的电缆，通常用于信号和控制线路，例如安防监控、门禁系统、自动化设备等。
以下是RVV电缆的一些常见参数：
1. 导体：多股铜导体，符合GB/T 3956 第5类（等同于）。
2. 绝缘：聚氯乙烯（PVC）混合料。
3. 屏蔽：镀锡铜丝编织屏蔽，编织密度大于85%。
4. 护套：柔性聚氯乙烯混合料（PVC），灰色（RAL7001）。
5. 芯线标识：≤5芯，彩色芯线；黑色芯线白色数字编号，可含黄绿地线。
6. 芯线数：2—24芯。
7. 额定电压：300V/500V。
8. 测试电压：2000V，5min。
9. 绝缘电阻：>20M欧姆×KM。
10. 使用温度（固定安装）：-30℃～+70℃。
11. 使用温度（移动安装）：-5℃～+70℃。
12. 弯曲半径：15×电缆外径。
13. 名称：RVVP电缆线，RVVP电线。
14. 阻燃特性：IEC 60 。
15. 截面积：～25mm²。
16. 包装规格：100m、500m、1000m。
以上参数仅供参考，具体参数可能会因规格型号不同而有所差异，建议查阅产品说明书或咨询生产厂家以获取准确信息。
rvv线缆标准
rvv线缆标准
摘要：
1.介绍rvv 线缆
2.rvv 线缆的类型和应用
3.rvv 线缆的标准
4.我国rvv 线缆标准的发展
5.结论
正文：
rvv 线缆是一种电气连接线，适用于各种电子设备、家用电器、通信设备等电子产品的连接和传输。
rvv 线缆具有柔软、耐磨、耐腐蚀、防水、防潮等特点，被广泛应用于各种电子设备的内部连接和外部连接。
rvv 线缆的类型主要包括rvv1.0、rvv1.5、rvv2.5 等，其中数字表示线缆的截面积大小。
不同类型的rvv 线缆具有不同的传输速率和电流承受能力，用户应根据实际需求选择合适的线缆类型。
rvv 线缆的标准主要包括iec 60288-4-4、gb 5023-1997、gb/t 19666-2005 等。
其中，iec 60288-4-4 是国际标准，规定了rvv 线缆的物理、电气和环境特性；gb 5023-1997 是我国旧标准，主要规定了rvv 线缆的尺寸、电性能、机械强度等技术要求；gb/t 19666-2005 是我国新标准，参照iec 60288-4-4 制定，规定了rvv 线缆的尺寸、电性能、机械强度、环境适应性等技术要求。
我国rvv 线缆标准的发展经历了从参照国外标准到自主制定标准的过程。
随着我国电子产业的快速发展，我国rvv 线缆标准也在不断完善和提高，以满足国内市场的需求。
总之，rvv 线缆是一种重要的电子连接线，其标准对于保证电子设备的正常运行具有重要意义。
RVV电缆技术参数
RVV电缆技术参数RVV电缆(300500V)是一种常见的用途广泛的多芯软电缆，主要用于低压输电和供电线路。
该电缆由多根细小的铜导线组成，绝缘材料和外护套材料保护着导线。
以下是RVV电缆(300500V)的详细技术参数。
1.电缆构造：RVV电缆(300500V)通常由2到5个导线组成，导线采用铜材料，导线的截面积范围通常为0.5-2.5平方毫米。
导线之间通过绝缘材料隔离，常见的绝缘材料有聚氯乙烯(PVC)和聚乙烯(PE)。
外护套材料通常也是PVC材料。
2.电气性能：-额定电压：RVV电缆(300500V)的额定电压为300/500V，表示电缆可以承受的最高电压为500V，而实际使用时一般工作电压控制在300V以下。
-额定电流：电缆的额定电流是根据导线的截面积和温升限制来确定的。
根据国家标准，1平方毫米的铜导线的额定电流为7安培，而2.5平方毫米导线的额定电流为20安培。
3.物理性能：-抗张强度：RVV电缆(300500V)的抗张强度通常为8-15牛顿/平方毫米，可以根据实际需要进行选取。
-弯曲半径：电缆的弯曲半径决定了电缆弯曲时的最小半径。
一般情况下，RVV电缆(300500V)的弯曲半径为电缆直径的6-8倍。
4.燃烧性能：5.使用环境：-温度范围：RVV电缆(300500V)的工作温度范围通常为-15℃到+70℃，符合一般的使用环境要求。
-导电能力：导线采用的铜材料具有良好的导电能力，可以有效传输电能。
综上所述，RVV电缆(300500V)是一种用途广泛的低压软电缆，具有良好的电气性能、物理性能和燃烧性能。
在选用时需要根据实际需要合理选择导线截面积、电缆长度和安装方式，以确保电线的安全可靠运行。
同时，也要注意电缆的安装、保护和维护，以延长电缆的使用寿命。

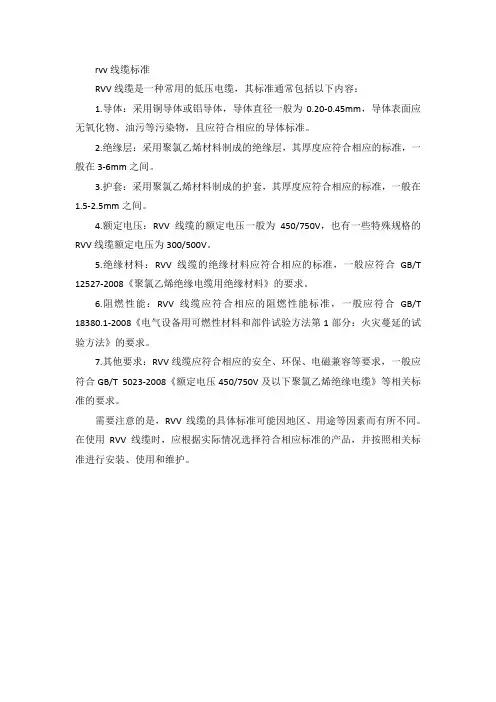

rvv线缆标准
rvv线缆标准
RVV线缆是一种常用的低压电缆，其标准通常包括以下内容：
1.导体：采用铜导体或铝导体，导体直径一般为0.20-0.45mm，导体表面应无氧化物、油污等污染物，且应符合相应的导体标准。
2.绝缘层：采用聚氯乙烯材料制成的绝缘层，其厚度应符合相应的标准，一般在3-6mm之间。
3.护套：采用聚氯乙烯材料制成的护套，其厚度应符合相应的标准，一般在1.5-2.5mm之间。
4.额定电压：RVV线缆的额定电压一般为450/750V，也有一些特殊规格的RVV线缆额定电压为300/500V。
5.绝缘材料：RVV线缆的绝缘材料应符合相应的标准，一般应符合GB/T 12527-2008《聚氯乙烯绝缘电缆用绝缘材料》的要求。
6.阻燃性能：RVV线缆应符合相应的阻燃性能标准，一般应符合GB/T 18380.1-2008《电气设备用可燃性材料和部件试验方法第1部分：火灾蔓延的试验方法》的要求。
7.其他要求：RVV线缆应符合相应的安全、环保、电磁兼容等要求，一般应符合GB/T 5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》等相关标准的要求。
需要注意的是，RVV线缆的具体标准可能因地区、用途等因素而有所不同。
在使用RVV线缆时，应根据实际情况选择符合相应标准的产品，并按照相关标准进行安装、使用和维护。
rvv电线规格及标准
rvv电线规格及标准rvv电线是一种常用的电气线缆，广泛应用于家庭、办公室和工业领域。
本文旨在介绍rvv电线的规格及标准，以帮助用户正确选择和使用rvv电线。
二、rvv电线规格1.导体材料：rvv电线的导体材料可以是铜或铜包铝，具有良好的导电性能和机械强度。
2.导体规格：rvv电线的导体规格一般根据导电电流和用途确定，常见的导体规格有0.5mm²、0.75mm²、1.0mm²、1.5mm²等。
3.绝缘材料：rvv电线的绝缘材料一般采用聚氯乙烯（PVC），具有良好的绝缘性能和耐热性能。
4.绝缘厚度：rvv电线的绝缘厚度应符合相关标准的要求，以保证电线的电气安全性能。
5.外护套材料：rvv电线的外护套材料一般为聚氯乙烯（PVC）或低烟无卤材料，以提高电线的耐磨性和耐候性。
三、rvv电线标准1.国家标准：rvv电线的生产和使用应符合国家标准，国家标准规定了rvv电线的技术要求、试验方法和质量控制要求。
2.行业标准：除了国家标准，行业标准也是评判rvv电线质量的重要标准之一。
在选择rvv电线时，用户应注意是否符合相关行业标准的要求。
3.安全认证：rvv电线应通过相关的安全认证，如CCC认证、CE认证等，以确保产品的安全可靠性。
4.使用环境标准：rvv电线的使用环境也是决定其标准的重要因素。
不同使用环境对电线的要求不同，如室内使用和室外使用等。
rvv电线作为一种常用的电气线缆，选择合适的规格和符合标准的产品对于保证电气安全和使用效果至关重要。
本文介绍了rvv电线的规格及标准，希望能为用户提供一些参考，以便正确选择和使用rvv电线。
注：本文所述内容仅供参考，具体选择和使用rvv电线时，请根据实际情况和相关标准进行判断和决策。
1.《电线电缆产品技术规范》2.《电线电缆行业标准导则》。

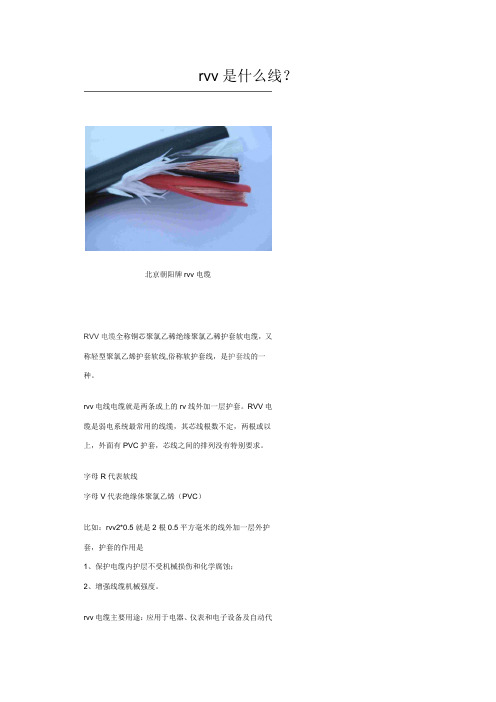

rvv是什么线
rvv是什么线？北京朝阳牌rvv电缆RVV电缆全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆，又称轻型聚氯乙烯护套软线,俗称软护套线，是护套线的一种。
rvv电线电缆就是两条或上的rv线外加一层护套。
RVV电缆是弱电系统最常用的线缆，其芯线根数不定，两根或以上，外面有PVC护套，芯线之间的排列没有特别要求。
字母R代表软线字母V代表绝缘体聚氯乙烯（PVC）比如：rvv2*0.5就是2根0.5平方毫米的线外加一层外护套，护套的作用是1、保护电缆内护层不受机械损伤和化学腐蚀；2、增强线缆机械强度。
rvv电缆主要用途：应用于电器、仪表和电子设备及自动代装置用电源线、控制线及信号传输线，具体可用于防盗报警系统、楼宇对讲系统等。
普通绞线：LJ：铝铰线。
用于挡距较小的一般配电架空线路HL1J、HL2J：铝合金绞线。
用于一般配电架空线路。
GLJ：铝包钢绞线。
用于重水区或大跨越输配电架空线路及通信避雷线。
LGJ普通型、LGJQ轻型、LGJJ加强型。
用于输配电线路。
通用绝缘电线：BX、BLX：橡胶绝缘电线。
固定敷设于室内或室外，明敷、暗敷或穿管，作为设备安装用线。
BXF、BLXF：氯丁橡胶绝缘电线。
同BX型，耐气候好，适用于室外。
BXR：橡胶绝缘软电线。
同BX型，仅用于安装时要求柔软的场所。
BXHF、BXLHF：橡胶绝缘和护套电线。
同BX型，适用于较潮湿的场所和作为室外进户线。
BV、BLV：聚氯乙烯绝缘电线。
同BX型，但耐湿性和耐气候性较好。
BVR：聚氯乙烯绝缘软电线。
同BV型，仅用于安装时要求柔软的场所。
BVV、BLVV：聚氯乙烯绝缘和护套电线。
同BV型，用于潮湿和机械防护要求较高的场所，可直埋土壤中。
BV-105、BLV-105：耐热105℃聚氯乙烯绝缘电线。
同BV型，用于45℃及以上高温环境中。
BVR-105：耐热105℃聚氯乙烯绝缘软电线。
同BVR型，用于45℃及以上高温环境中。
通用绝缘软线：RV（单芯）、RVB（两芯绞型）、RVS（两芯平型）：聚氯乙烯绝缘软线。
RVV等电线字母代表的意思
RVV等电线字母代表的意思1、RV 铜芯聚氯乙烯绝缘连接软电线2、RVS 铜芯聚氯乙烯绝缘绞形连接软电线3、RVB 铜芯聚氯乙烯绝缘平行连接软电线4、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电线5、RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平行连接软电线6、RV-105铜芯耐热105度铜芯聚氯乙烯绝缘连接软电线5、RVVS、RVVSP 这两种规格资料没有显示！帮不到你只能说出名称！含义有待专业人士来解答电缆电线专业网/查一查BV等电线字母代表的意思BV电线正确的名称是：铜芯聚氯乙烯绝缘电线。
BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。
没有护套以及后面没有的就不用表示。
如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。
电线型号表示方法及名称的基本知识电线电缆产品的命名有以下原则：1、产品名称中包括的内容：(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
其实，“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
1.5平方的rvv线参数
1.5平方的rvv线参数RVV线是一种常见的电线电缆产品，被广泛应用于建筑、家装等领域。
本文将详细介绍1.5平方的RVV线的参数，包括导体材质、绝缘层材料、额定电压和使用特性等。
通过了解这些参数，可以更好地选择和使用RVV线，确保电气设备的正常运行和安全性。
一、导体材质1.5平方的RVV线的导体一般采用多股绞合的裸铜线。
裸铜线具有导电性好、机械强度高等特点，能够有效传递电能，并且在电流传输过程中产生的热量较小。
二、绝缘层材料1.5平方的RVV线的绝缘层一般采用聚氯乙烯（PVC）材料。
PVC 具有优良的电气绝缘性能和耐热性能，能够有效保护导体，防止电流外泄和电线老化。
三、额定电压1.5平方的RVV线的额定电压一般为300/500V。
这意味着该线可以在300V和500V的电压下正常运行，超过额定电压使用可能会导致线路过载、短路等问题，所以在安装和使用过程中需要特别注意。
四、使用特性1.5平方的RVV线具有良好的柔性和耐磨损性，易于安装和布线。
它还具有很好的耐油、耐酸碱和耐湿性能，适用于各种复杂环境下的使用。
此外，RVV线还具有一定的防火性能，能够有效阻止火焰的蔓延，提高电气设备的安全性。
五、注意事项1.5平方的RVV线在使用过程中需要注意以下几点：1. 使用前应检查电线表面是否有明显的损伤，如出现划痕、裂缝等情况应及时更换；2. 安装时应严格按照相关安装规范进行，避免不当操作造成线路故障；3. 在使用过程中应避免长时间过载使用，以免引起线路发热、过载等问题；4. 安装在有湿气的地方时，应选择适用于潮湿环境的特殊RVV线，以确保安全可靠。
综上所述，1.5平方的RVV线是一种常见的电线电缆产品，具有导体材质好、绝缘层优良、额定电压适中、使用特性良好等特点。
在选择和使用过程中，我们需要充分了解其参数，并注意相关注意事项，以确保电气系统的正常运行和安全性。
线缆规格及辨别
1.绝缘电线-RVV电源线RVV电缆全称铜芯聚氯乙烯绝缘聚氯乙烯护套软线，俗称软护套线，是护套线最常见的一种。
R：代表软线的意思V：代表聚氯乙烯绝缘V：代表聚氯乙烯护套说白了，就是里一层外一层包着聚氯乙烯绝缘。
按GB 5023.5-1997的规定，额定电压等级分别为300/300和300/500，额定电压250V/450V。
RVV电缆主要应用于电器、仪表和电子设备及自动代装置用电源线、控制线及信号传输线，具体可用于防盗报警系统、楼宇对讲系统、仪器、仪表、监视监控的控制安装等，或者用于变压器及类似设备用。
其中，最常见的就是我们家庭说的插线板了，插线板上面的线就是rvv电缆。
RVV电缆的主要芯数有：2芯、3芯、4芯、5芯、6芯、7芯、10芯。
线芯的主要规格（方代表单位平方毫米）有：0.5方、0.75方、1方、1.5方、2.5方、4方、6方。
rvv3*1.5电缆中：3代表3芯，1.5则代表1.5方，3*1.5意思就是3根1.5平方毫米组成的rvv电缆。
Rv全称铜芯聚氯乙烯软电线，导体结构为铜芯+绝缘，铜芯为一组铜丝组成的单股铜芯，绝缘体则为聚氯乙烯绝缘。
电线R代表软电线V代表聚氯乙烯绝缘（PVC）铜芯为T，不过铜芯的代码一般省略，因为国标里面铜为最普遍的导体rv电线额定电压：300/500规格参数：0.3平方、0.5平方、0.75平方、1平方、1.5平方、2.5平方、4平方、6平方Rv电线颜色：红、白、蓝、绿、黑Rv线主要用途：RV电缆线在工业配电领域有着广泛的应用，尤其适合要求较为严格的柔性安装场所，如电控柜，配电箱及各种低压电气设备，可用于电力，电气控制信号及开关信号的传输。
RV电线电缆采用软结构的设计，导体弯曲半径较小，且适用于潮湿多油的安装场所。
同时，RV电缆线在获得了CCC及CE标志的认证，符合HD（欧盟统一协调标准）的要求，不仅可以适用于中国市场，也适用于欧洲市场。
2.轴电缆-SYV视频线先由两根同轴心、相互绝缘的圆柱形金属导体构成基本单元(同轴对)，再由单个或多个同轴对组成的电缆。
国标rvv线芯标准
国标RVV 线是一种多芯绞合软线，其标准为GB/T 5023.5-2008，也被称为CCC 线。
RVV 线由PVC 绝缘和PVC 护套构成，通常用于低电压信号控制和弱电应用中。
以下是国标RVV 线的一些具体标准：
1. 尺寸和电气特性：RVV 线分为多种规格和型号，其中导线截面积范围从0.3 平方毫米到35 平方毫米不等。
线材的额定电压为300/500V，测试电压为2000V。
2. 外观和颜色：RVV 线的外观呈现出轻柔、光滑的表面，可以采用单色或多色设计。
3. 标志和包装：常见的标志包括产品名称、生产厂商名称、型号、额定电压和长度等信息。
传输方式包括卷状或盘装，连接方式可以是端子或插头等。
总之，国标RVV 线是一种用于低电压信号控制和弱电应用的多芯绞合软线。
它有诸多规格型号和尺寸，通常采用PVC 绝缘和PVC 护套构成。
RVV 线具有良好的外观和颜色，以及完善的标志和包装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
续表
电线参考数据 标称截面 （mm2） 线芯结构 根数/直径 （mm） 4X24/0.2 4X32/0.2 4X30/0.25 4X49/0.25 5X24/0.2 5X32/0.2 5X30/0.25 5X49/0.25 外径 下限 （m m） 7 7.6 8.8 10.5 7.8 8.2 9.8 11.5 外径上 质量 (kg/km 限 （mm） 8.6 9.2 11 12.5 9.4 11 12 14 78.5 97.2 133 204 96.9 115 158 249 20℃时导体电阻 （Ω/km，不大于）
电线电缆的用途及分类
• • • • • • 电线电缆的用途 一、传输电能 二、传递信息 三、能量或者设备连接 电线电缆的分类 电线电缆按其结构、性能及应用不同，可分为 裸导线（架空导线）与裸导体、电力电缆、电 气装备用电线 电缆、绕组线（电磁线）、通 信电缆和光缆五个大类。
• 电线电缆的材料介绍 • 聚氯乙烯(PVC)绝缘材料的性能 • 聚氯乙烯塑料是以PVC树脂为主料，配以增塑剂、 稳定剂、抗氧剂、填充剂等混炼、造粒而成。最早 应用于电线电缆产品的塑料，其机械性能优越，一 般电性能良好（高压和高频电性能较差），对大气、 酸、碱、有机溶剂较稳定，有一定的耐电晕、耐潮、 不延燃性，成本低，加工方便。缺点是极性材料， 热稳定性不高，耐热性不高，耐寒性较差，燃烧产 生HCI有害气体。由于PVC污染环境，在某些领域已 经被XLPE所取代。目前PVC绝缘只用于3.6/6kv及以 下电压等级。
• 聚氯乙烯绝缘护套电力电缆适用于交流50Hz、额定电压0.6/1KV的电缆 线路中，供输配电能用。
• 使用特性
• 电缆导体的最高额定温度为70℃ • 短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃ • 敷设电缆时的环境温度不低于0℃，最小弯曲半径不小于电缆外径的 10倍。
• 聚氯乙烯绝缘护套适用范围：
2X23/0.15 2X28/0.15
2X42/0.15
3.9 4.8
5.2
4.6 5.8
6.2
16.2 22.9
29.6
48.2 39
26
• RVV 300/300V型电线
标称截面 线芯结构 芯X（mm2） 芯X根数/直径 （mm） 电线参考数据
外径 下限 上限 （mm） （mm）
4.8 5.2 5 5.6 6.2 6.6 6.6 7
40.1 26.78 20.0 13.7 8.21
0.012 0.010 0.010 0.009 0.008
1X0.75 0.21
RVVP屏蔽层为编织
The end
2013.07.22
聚氯乙烯绝缘软电线 • RV 300/500V型电线
电线参考数据 标称截面 （mm2） 0.3 0.4 0.5 0.75 1 线芯结构 根数/直径 （mm） 16/0.15 23/0.15 16/0.2 24/0.2 32/0.2 最大外径 质量 （mm） (kg/km) 2.3 2.5 2.6 2.8 3 6.4 8.1 9.1 12.2 15.1 20℃时导体电阻（Ω/km， 不大于） 69.25 1X2.5
0.21 0.21 0.26 0.26
0.4 0.4 0.6 0.6 0.6
3.1 3.4 4.1 4.3 4.9
3.8 4.1 4.9 5.2 6.0
2.8 3.1 3.8 4.0 4.7
3.4 3.7 4.6 4.9 5.6
39.0 26.0 19.5 13.3 7.98
敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
RVV电源线的介绍 一、绝缘软电线
字母 含义
R
V V S
软电线
聚氯乙烯绝缘 聚氯乙烯护套 绞形电线（麻花线）
B
平形电线（圆形无字母表示）
聚氯乙烯绝缘软电线的型号及名称
型号 RV RVB RVS RVV RVVB RV-105 RVVP 名称 铜芯聚氯乙烯绝缘连接软电线 铜芯聚氯乙烯绝缘平型连接软电线 铜芯聚氯乙烯绝缘绞型连接软电线 铜芯聚氯乙烯绝缘聚氯乙烯护套圆型连接电线 铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接电线 铜芯耐热105℃聚氯乙烯绝缘连接软电线 铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电线
0.5 0.5 0.6 0.6 0.7
屏 蔽 层 、 单 线 直 径 (mm)
0.10 0.10 0.10 0.10 0.10
护套 厚度 规定 值 (mm)
平均外径(mm)
RVVP 下限 上限 RVVP1 下限 上限
20℃时导体 电阻最大值 （Ω/km）
铜芯 镀锡 铜芯
70℃ 时绝 缘电 阻最 小值 （M Ω/km）
2.8
3 3.2 3.5 4.2 4.8 6.4
10.2
13.5 16.4 21.4 34.5 51.8 74.1
39
26 19.5 13.3 7.98 4.95 3.3
RVVP型及RVVP1型300/300V铜芯聚氯乙烯 绝缘屏蔽聚氯乙烯护套软电线
芯数X 标称 截面 导体中 单线最 大直径 (mm) 绝 缘 厚 度 规 定 值 (m m)
4X0.75 4X1 4X1.5 4X2.5 5X0.75 5X1 5X1.5 5X2.5
26 19.5 13.3 7.98 26 19.5 13.3 7.98
• RVVB 300/500V型电线
电线参考数据 标称截面 （mm2） 2X0.5 2X0.75 线芯结构 根数/直径 （mm） 2X16/0.2 2X24/0.2 外径下 外径上 质量 限（mm）(kg/km 限 （mm） 3X4.8 3.2X5.2 3.8X6 3.9X6.4 27.7 34.5 20℃时导体电阻 （Ω/km，不大于） 39 26
• RVS 300/300V型电线
电线参考数据 标称截面 （mm2） 2X0.3 线芯结构 根数/直径 （mm） 2X16/0.15 外径下 外径上限 质量 （mm） (kg/km) 限 （mm） 3.6 4.3 12.8 20℃时导体电阻 （Ω/km，不大于） 69.2
2X0.4 2X0.5
2X0.75
质量 (kg/km
31.5 40 40.6 51.8
20℃时导体电阻 （Ω/km，不大于）
39 26 39 26
2X0.5 2X0.75 3X0.5 3X0.75
2X16/0.20 2X24/0.20 3X16/0.20 3X24/0.20
• RVV 300/500V型电线
标称截面 线芯结构 芯X（mm2） 芯X根数/直 径（mm） 电线参考数据 外径 下限 上限 （mm）（mm） 2X0.75 2X1 2X1.5 2X2.5 3X0.75 3X1 3X1.5 3X2.5 2X24/0.2 2X32/0.2 2X30/0.25 2X49/0.25 3X24/0.2 3X32/0.2 3X30/0.25 3X49/0.25 6 6.4 7.2 8.8 6.4 6.8 7.8 9.6 7.6 7.8 8.8 11 8 8.4 9.6 11.5 质量 (kg/km 50 57.8 74.7 120 63.1 74 102 162 20℃时导体电阻 （Ω/km，不大于） 26 19.5 13.3 7.98 26 19.5 13.3 7.98
• RV 450/750V型电线
电线参考数据 标称截面 （mm2） 1.5 线芯结构 根数/直径 （mm） 30/0.25 最大外径 质量 （mm） (kg/km) 3.5 21.4 20℃时导体电阻（Ω/km， 不大于） 13.3
2.5 4
6 10
49/0.25 56/0.3
84/0.3 84/0.4
• RV-105 450/750V型电线
电线参考数据 标称截面 （mm2） 线芯结构 根数/直径 （mm） 外径 下限 （m m） 质量 (kg/km 20℃时导体电阻 （Ω/km，不大于）
0.5
0.75 1 1.5 2.5 4 6
16/0.2
24/0.2 32/0.2 30/0.25 49/0.25 56/0.3 84/0.3
4.2 4.8
6.4 8
24.5 51.8
74.1 124
7.98 4.95
3.3 1.91
• RVB 300/300V型电线
电线参考数据 标称截面 （mm2） 2X0.3 2X0.4 2X0.5 2X0.75 2X1 线芯结构 根数/直径 （mm） 2X16/0.15 2X23/0.15 2X28/0.15 2X42/0.15 2X32/0.2 最大外径 （mm） 2.3X4.3 2.5X4.6 3X5.8 3.2X6.2 3.4X6.6 质量(kg/km) 20℃时导体电阻（Ω/km， 不大于） 12.5 15.5 22.3 28.9 34.7 69.2 48.2 39 26 19.5
